Page 171 of 260
11
176
P R A K T I Č N E I N F O R M A C I J E

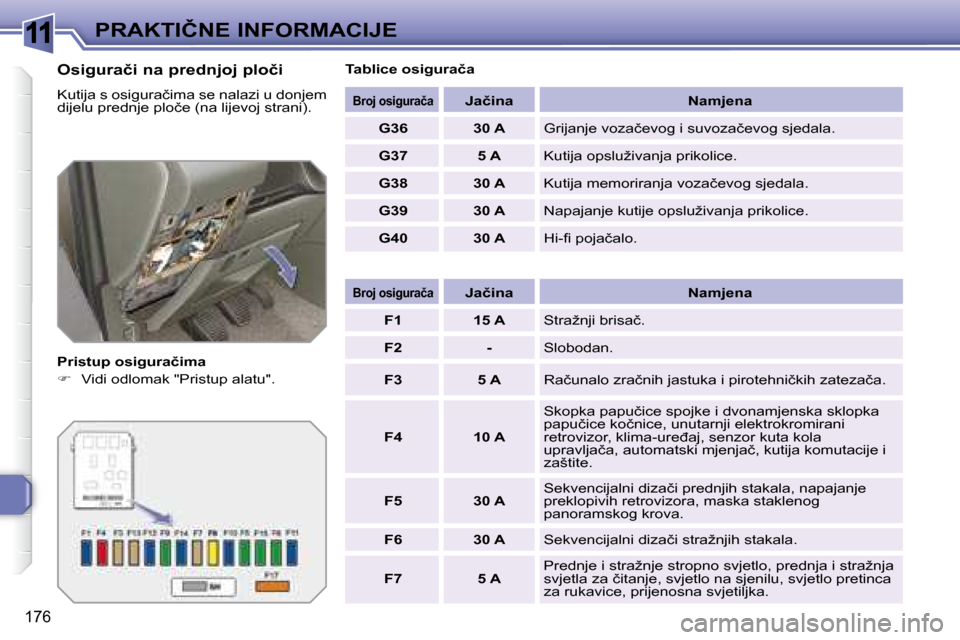

O s i g u r a č i n a p r e d n j o j p l o č i
K u t i j a s o s i g u r a č i m a s e n a l a z i u d o n j e m
d i j e l u p r e d n j e p l o č e ( n a l i j e v o j s t r a n i ) .
P r i s t u p o s i g u r a č i m a
V i d i o d l o m a k " P r i s t u p a l a t u " . T a b l i c e o s i g u r a č a
B r o j o s i g u r a č a
J a č i n a N a m j e n a
G36 3 0 A G r i j a n j e v o z a č e v o g i s u v o z a č e v o g s j e d a l a .
G37 5 A K u t i j a o p s l u ž i v a n j a p r i k o l i c e .
G38 3 0 A K u t i j a m e m o r i r a n j a v o z a č e v o g s j e d a l a .
G39 3 0 A N a p a j a n j e k u t i j e o p s l u ž i v a n j a p r i k o l i c e .
G 4 0 3 0 A H i - fi p o j a č a l o .
B r o j o s i g u r a č a
J a č i n a N a m j e n a
F1 15 A S t r a ž n j i b r i s a č .
F2 - S l o b o d a n .
F3 5 A R a č u n a l o z r a č n i h j a s t u k a i p i r o t e h n i č k i h z a t e z a č a .
F4 1 0 A S k o p k a p a p u č i c e s p o j k e i d v o n a m j e n s k a s k l o p k a
p a p u č i c e k o č n i c e , u n u t a r n j i e l e k t r o k r o m i r a n i
r e t r o v i z o r , k l i m a - u r e đ a j , s e n z o r k u t a k o l a
u p r a v l j a č a , a u t o m a t s k i m j e n j a č , k u t i j a k o m u t a c i j e i
z a š t i t e .
F5 3 0 A S e k v e n c i j a l n i d i z a č i p r e d n j i h s t a k a l a , n a p a j a n j e
preklopivih retrovizora, maska staklenog
p a n o r a m s k o g k r o v a .
F6 3 0 A S e k v e n c i j a l n i d i z a č i s t r a ž n j i h s t a k a l a .
F7 5 A P r e d n j e i s t r a ž n j e s t r o p n o s v j e t l o , p r e d n j a i s t r a ž n j a
s v j e t l a z a č i t a n j e , s v j e t l o n a s j e n i l u , s v j e t l o p r e t i n c a
z a r u k a v i c e , p r i j e n o s n a s v j e t i l j k a .
Page 172 of 260
11
177
P R A K T I Č N E I N F O R M A C I J E

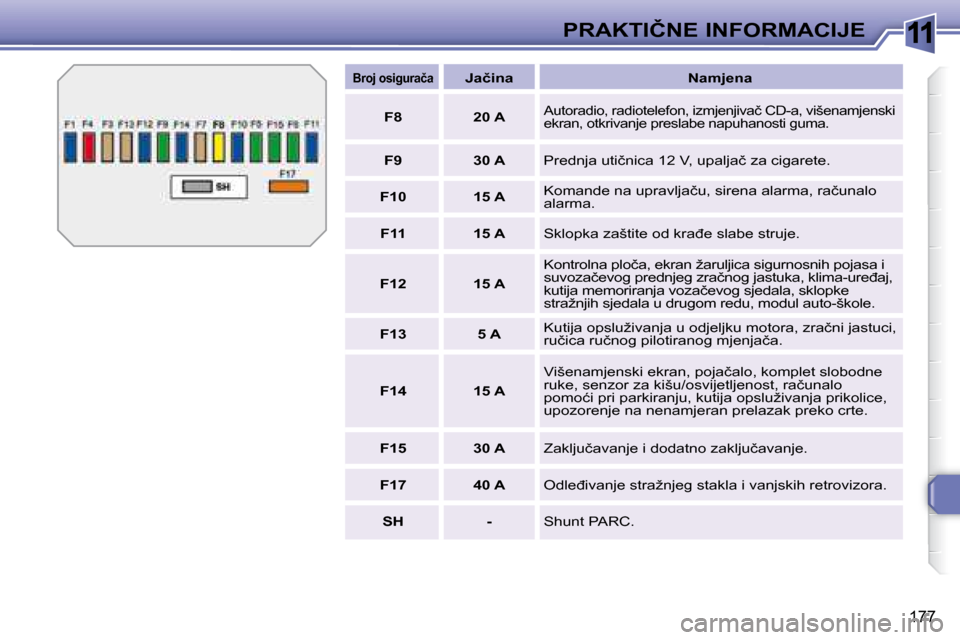

B r o j o s i g u r a č a
J a č i n a N a m j e n a
F8 2 0 A
A u t o r a d i o , r a d i o t e l e f o n , i z m j e n j i v a č C D - a , v i š e n a m j
e n s k i
e k r a n , o t k r i v a n j e p r e s l a b e n a p u h a n o s t i g u m a .
F9 3 0 A P r e d n j a u t i č n i c a 1 2 V , u p a l j a č z a c i g a r e t e .
F 1 0 15 A K o m a n d e n a u p r a v l j a č u , s i r e n a a l a r m a , r a č u n a l o
a l a r m a .
F11 15 A S k l o p k a z a š t i t e o d k r a đ e s l a b e s t r u j e .
F12 15 A K o n t r o l n a p l o č a , e k r a n ž a r u l j i c a s i g u r n o s n i h p o j a s
a i
s u v o z a č e v o g p r e d n j e g z r a č n o g j a s t u k a , k l i m a - u r e đ a j ,
k u t i j a m e m o r i r a n j a v o z a č e v o g s j e d a l a , s k l o p k e
s t r a ž n j i h s j e d a l a u d r u g o m r e d u , m o d u l a u t o - š k o l e .
F13 5 A K u t i j a o p s l u ž i v a n j a u o d j e l j k u m o t o r a , z r a č n i j a s t u c i ,
r u č i c a r u č n o g p i l o t i r a n o g m j e n j a č a .
F14 15 A V i š e n a m j e n s k i e k r a n , p o j a č a l o , k o m p l e t s l o b o d n e
r u k e , s e n z o r z a k i š u / o s v i j e t l j e n o s t , r a č u n a l o
p o m o ć i p r i p a r k i r a n j u , k u t i j a o p s l u ž i v a n j a p r i k o l i c e ,
u p o z o r e n j e n a n e n a m j e r a n p r e l a z a k p r e k o c r t e .
F15 3 0 A Z a k l j u č a v a n j e i d o d a t n o z a k l j u č a v a n j e .
F17 4 0 A O d l e đ i v a n j e s t r a ž n j e g s t a k l a i v a n j s k i h r e t r o v i z o r a .
S H - S h u n t P A R C .
Page 173 of 260
11
178
P R A K T I Č N E I N F O R M A C I J E

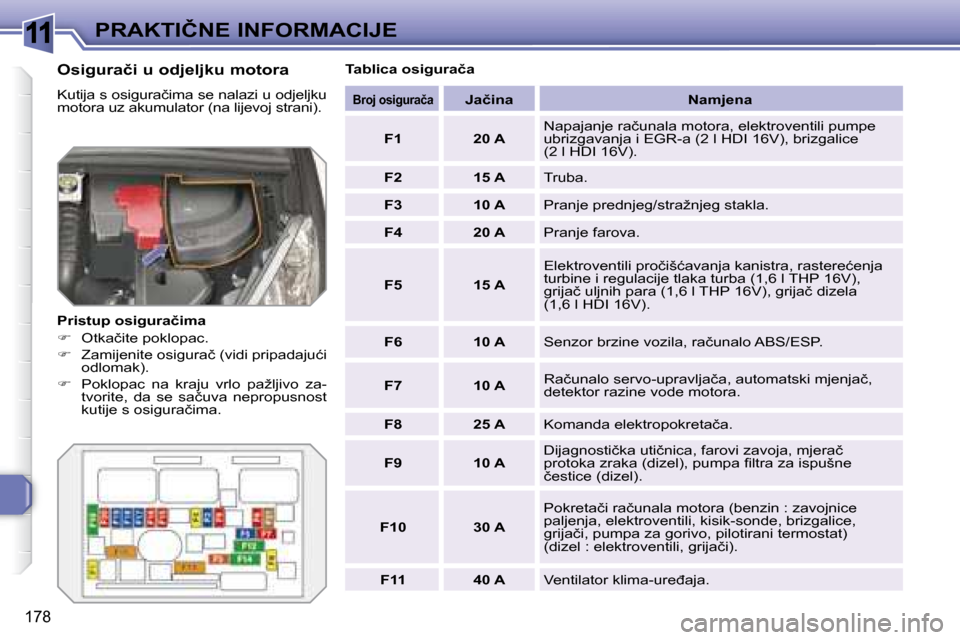

O s i g u r a č i u o d j e l j k u m o t o r a
K u t i j a s o s i g u r a č i m a s e n a l a z i u o d j e l j k u
m o t o r a u z a k u m u l a t o r ( n a l i j e v o j s t r a n i ) .
P r i s t u p o s i g u r a č i m a
O t k a č i t e p o k l o p a c .
Z a m i j e n i t e o s i g u r a č ( v i d i p r i p a d a j u ć i
o d l o m a k ) .
P o k l o p a c n a k r a j u v r l o p a ž l j i v o z a -
t v o r i t e , d a s e s a č u v a n e p r o p u s n o s t
k u t i j e s o s i g u r a č i m a . T a b l i c a o s i g u r a č a
B r o j o s i g u r a č a
J a č i n a N a m j e n a
F1 2 0 A N a p a j a n j e r a č u n a l a m o t o r a , e l e k t r o v e n t i l i p u m p e
u b r i z g a v a n j a i E G R - a ( 2 l H D I 1 6 V ) , b r i z g a l i c e
( 2 l H D I 1 6 V ) .
F2 15 A T r u b a .
F3 1 0 A P r a n j e p r e d n j e g / s t r a ž n j e g s t a k l a .
F4 2 0 A P r a n j e f a r o v a .
F5 15 A E l e k t r o v e n t i l i p r o č i š ć a v a n j a k a n i s t r a , r a s t e r e ć e n j a
t u r b i n e i r e g u l a c i j e t l a k a t u r b a ( 1 , 6 l T H P 1 6 V ) ,
g r i j a č u l j n i h p a r a ( 1 , 6 l T H P 1 6 V ) , g r i j a č d i z e l a
( 1 , 6 l H D I 1 6 V ) .
F6 1 0 A S e n z o r b r z i n e v o z i l a , r a č u n a l o A B S / E S P .
F7 1 0 A R a č u n a l o s e r v o - u p r a v l j a č a , a u t o m a t s k i m j e n j a č ,
d e t e k t o r r a z i n e v o d e m o t o r a .
F8 25 A K o m a n d a e l e k t r o p o k r e t a č a .
F9 1 0 A D i j a g n o s t i č k a u t i č n i c a , f a r o v i z a v o j a , m j e r a č
p r o t o k a z r a k a ( d i z e l ) , p u m p a fi l t r a z a i s p u š n e
č e s t i c e ( d i z e l ) .
F 1 0 3 0 A P o k r e t a č i r a č u n a l a m o t o r a ( b e n z i n : z a v o j n i c e
p a l j e n j a , e l e k t r o v e n t i l i , k i s i k - s o n d e , b r i z g a l i c e ,
g r i j a č i , p u m p a z a g o r i v o , p i l o t i r a n i t e r m o s t a t )
( d i z e l : e l e k t r o v e n t i l i , g r i j a č i ) .
F11 4 0 A V e n t i l a t o r k l i m a - u r e đ a j a .
Page 174 of 260
11
179
P R A K T I Č N E I N F O R M A C I J E

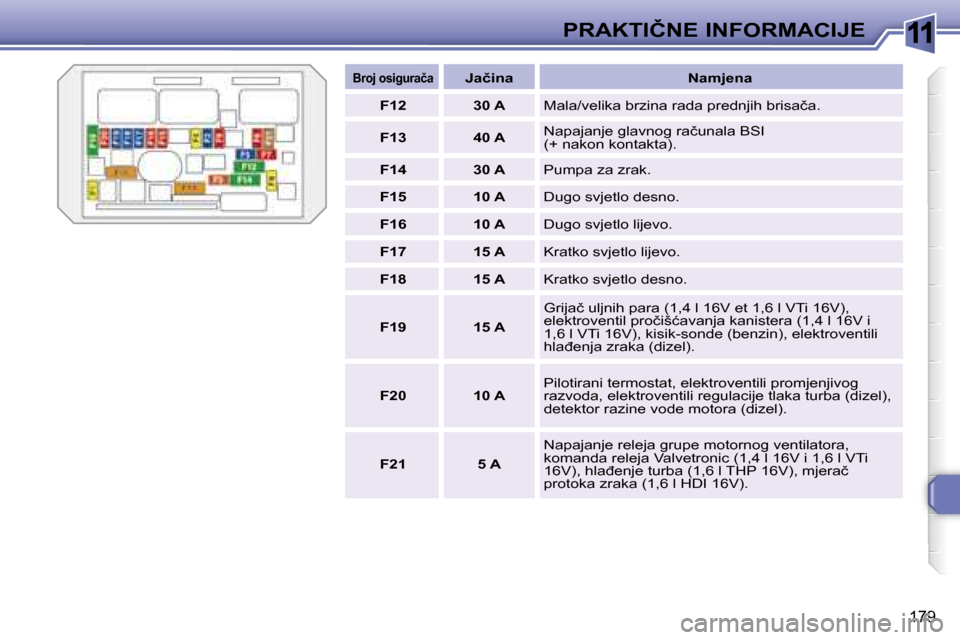

B r o j o s i g u r a č a
J a č i n a N a m j e n a
F12 3 0 A M a l a / v e l i k a b r z i n a r a d a p r e d n j i h b r i s a č a .
F13 4 0 A N a p a j a n j e g l a v n o g r a č u n a l a B S I
( + n a k o n k o n t a k t a ) .
F14 3 0 A P u m p a z a z r a k .
F15 1 0 A D u g o s v j e t l o d e s n o .
F16 1 0 A D u g o s v j e t l o l i j e v o .
F17 15 A K r a t k o s v j e t l o l i j e v o .
F18 15 A K r a t k o s v j e t l o d e s n o .
F19 15 A G r i j a č u l j n i h p a r a ( 1 , 4 l 1 6 V e t 1 , 6 l V T i 1 6 V ) ,
e l e k t r o v e n t i l p r o č i š ć a v a n j a k a n i s t e r a ( 1 , 4 l 1 6 V i
1 , 6 l V T i 1 6 V ) , k i s i k - s o n d e ( b e n z i n ) , e l e k t r o v e n t i l i
h l a đ e n j a z r a k a ( d i z e l ) .
F 2 0 1 0 A Pilotirani termostat, elektroventili promjenjivog
r a z v o d a , e l e k t r o v e n t i l i r e g u l a c i j e t l a k a t u r b a ( d i z e l ) ,
d e t e k t o r r a z i n e v o d e m o t o r a ( d i z e l ) .
F21 5 A Napajanje releja grupe motornog ventilatora,
k o m a n d a r e l e j a V a l v e t r o n i c ( 1 , 4 l 1 6 V i 1 , 6 l V T i
1 6 V ) , h l a đ e n j e t u r b a ( 1 , 6 l T H P 1 6 V ) , m j e r a č
p r o t o k a z r a k a ( 1 , 6 l H D I 1 6 V ) .
Page 175 of 260
11
180

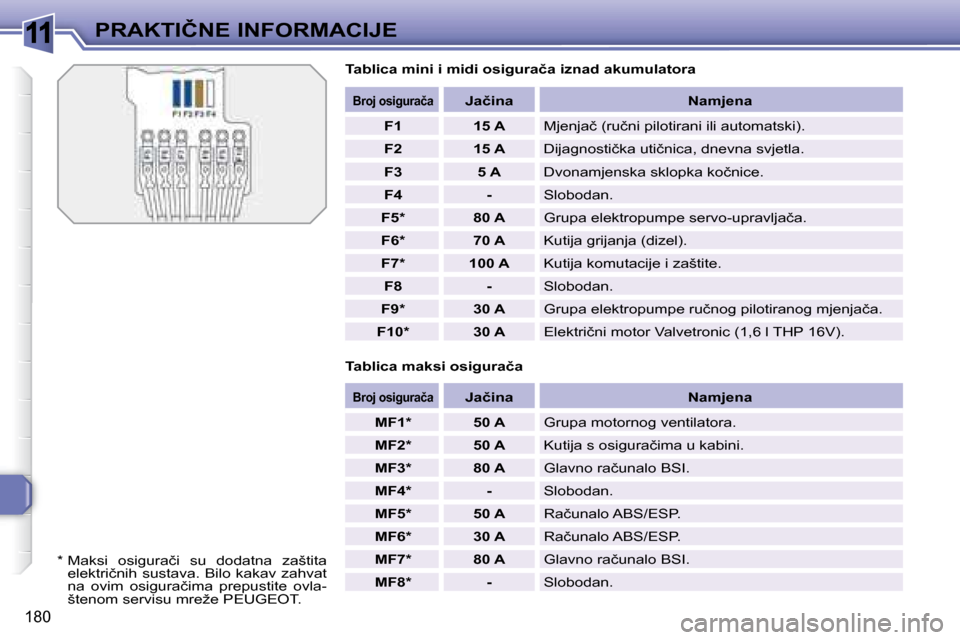

P R A K T I Č N E I N F O R M A C I J E T a b l i c a m i n i i m i d i o s i g u r a č a i z n a d a k u m u l a t o r a
T a b l i c a m a k s i o s i g u r a č a
B r o j o s i g u r a č a
J a č i n a N a m j e n a
F1 15 A M j e n j a č ( r u č n i p i l o t i r a n i i l i a u t o m a t s k i ) .
F2 15 A D i j a g n o s t i č k a u t i č n i c a , d n e v n a s v j e t l a .
F3 5 A D v o n a m j e n s k a s k l o p k a k o č n i c e .
F4 - S l o b o d a n .
F 5 * 8 0 A G r u p a e l e k t r o p u m p e s e r v o - u p r a v l j a č a .
F 6 * 7 0 A K u t i j a g r i j a n j a ( d i z e l ) .
F 7 * 1 0 0 A K u t i j a k o m u t a c i j e i z a š t i t e .
F8 - S l o b o d a n .
F 9 * 3 0 A G r u p a e l e k t r o p u m p e r u č n o g p i l o t i r a n o g m j e n j a č a .
F 1 0 * 3 0 A E l e k t r i č n i m o t o r V a l v e t r o n i c ( 1 , 6 l T H P 1 6 V ) .
B r o j o s i g u r a č a
J a č i n a N a m j e n a
M F 1 * 5 0 A G r u p a m o t o r n o g v e n t i l a t o r a .
M F 2 * 5 0 A K u t i j a s o s i g u r a č i m a u k a b i n i .
M F 3 * 8 0 A G l a v n o r a č u n a l o B S I .
M F 4 * - S l o b o d a n .
M F 5 * 5 0 A R a č u n a l o A B S / E S P .
M F 6 * 3 0 A R a č u n a l o A B S / E S P .
M F 7 * 8 0 A G l a v n o r a č u n a l o B S I .
M F 8 * - S l o b o d a n .
* M a k s i o s i g u r a č i s u d o d a t n a z a š t i t a
e l e k t r i č n i h s u s t a v a . B i l o k a k a v z a h v a t
n a o v i m o s i g u r a č i m a p r e p u s t i t e o v l a -
š t e n o m s e r v i s u m r e ž e P E U G E O T .
Page 176 of 260
11
181
P R A K T I Č N E I N F O R M A C I J E

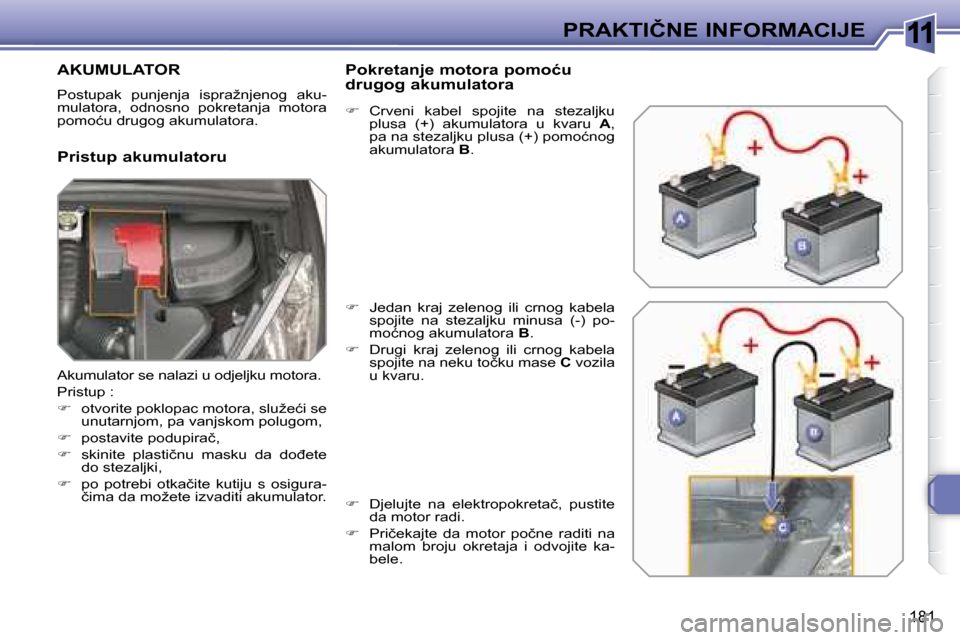

A K U M U L A T O R
P o s t u p a k p u n j e n j a i s p r a ž n j e n o g a k u -
mulatora, odnosno pokretanja motora
p o m o ć u d r u g o g a k u m u l a t o r a .
P r i s t u p a k u m u l a t o r u P o k r e t a n j e m o t o r a p o m o ć u
d r u g o g a k u m u l a t o r a
C r v e n i k a b e l s p o j i t e n a s t e z a l j k u
p l u s a ( + ) a k u m u l a t o r a u k v a r u A ,
p a n a s t e z a l j k u p l u s a ( + ) p o m o ć n o g
akumulatora B .
J e d a n k r a j z e l e n o g i l i c r n o g k a b e l a
s p o j i t e n a s t e z a l j k u m i n u s a ( - ) p o -
m o ć n o g a k u m u l a t o r a B .
D r u g i k r a j z e l e n o g i l i c r n o g k a b e l a
s p o j i t e n a n e k u t o č k u m a s e C vozila
u k v a r u .
D j e l u j t e n a e l e k t r o p o k r e t a č , p u s t i t e
d a m o t o r r a d i .
P r i č e k a j t e d a m o t o r p o č n e r a d i t i n a
m a l o m b r o j u o k r e t a j a i o d v o j i t e k a -
b e l e .
A k u m u l a t o r s e n a l a z i u o d j e l j k u m o t o r a .
P r i s t u p :
o t v o r i t e p o k l o p a c m o t o r a , s l u ž e ć i s e
unutarnjom, pa vanjskom polugom,
p o s t a v i t e p o d u p i r a č ,
s k i n i t e p l a s t i č n u m a s k u d a d o đ e t e
do stezaljki,
p o p o t r e b i o t k a č i t e k u t i j u s o s i g u r a -
č i m a d a m o ž e t e i z v a d i t i a k u m u l a t o r .
Page 177 of 260
11
!
!
i
182

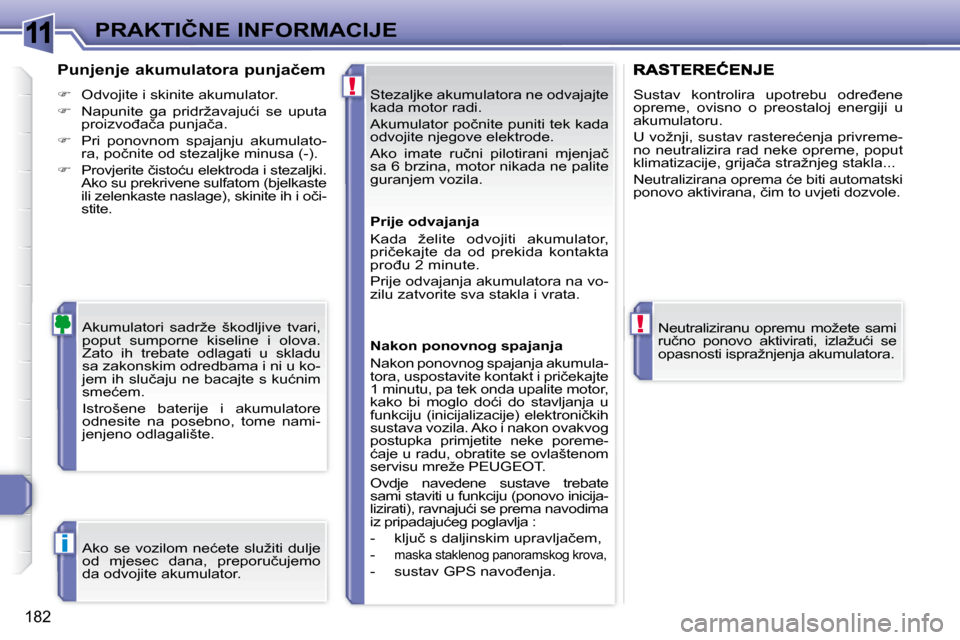

P R A K T I Č N E I N F O R M A C I J E Stezaljke akumulatora ne odvajajte
k a d a m o t o r r a d i .
A k u m u l a t o r p o č n i t e p u n i t i t e k k a d a
o d v o j i t e n j e g o v e e l e k t r o d e .
A k o i m a t e r u č n i p i l o t i r a n i m j e n j a č
sa 6 brzina, motor nikada ne palite
g u r a n j e m v o z i l a .
A k u m u l a t o r i s a d r ž e š k o d l j i v e t v a r i ,
p o p u t s u m p o r n e k i s e l i n e i o l o v a .
Zato ih trebate odlagati u skladu
s a z a k o n s k i m o d r e d b a m a i n i u k o -
j e m i h s l u č a j u n e b a c a j t e s k u ć n i m
s m e ć e m .
Istrošene baterije i akumulatore
o d n e s i t e n a p o s e b n o , t o m e n a m i -
j e n j e n o o d l a g a l i š t e .
P u n j e n j e a k u m u l a t o r a p u n j a č e m
O d v o j i t e i s k i n i t e a k u m u l a t o r .
N a p u n i t e g a p r i d r ž a v a j u ć i s e u p u t a
p r o i z v o đ a č a p u n j a č a .
P r i p o n o v n o m s p a j a n j u a k u m u l a t o -
r a , p o č n i t e o d s t e z a l j k e m i n u s a ( - ) .
P r o v j e r i t e č i s t o ć u e l e k t r o d a i s t e z a l j k i .
Ako su prekrivene sulfatom (bjelkaste
i l i z e l e n k a s t e n a s l a g e ) , s k i n i t e i h i o č i -
s t i t e .
N e u t r a l i z i r a n u o p r e m u m o ž e t e s a m i
r u č n o p o n o v o a k t i v i r a t i , i z l a ž u ć i s e
o p a s n o s t i i s p r a ž n j e n j a a k u m u l a t o r a .
S u s t a v k o n t r o l i r a u p o t r e b u o d r e đ e n e
opreme, ovisno o preostaloj energiji u
a k u m u l a t o r u .
U v o ž n j i , s u s t a v r a s t e r e ć e n j a p r i v r e m e -
no neutralizira rad neke opreme, poput
k l i m a t i z a c i j e , g r i j a č a s t r a ž n j e g s t a k l a . . .
N e u t r a l i z i r a n a o p r e m a ć e b i t i a u t o m a t s k i
p o n o v o a k t i v i r a n a , č i m t o u v j e t i d o z v o l e .
A k o s e v o z i l o m n e ć e t e s l u ž i t i d u l j e
o d m j e s e c d a n a , p r e p o r u č u j e m o
d a o d v o j i t e a k u m u l a t o r . P r i j e o d v a j a n j a
K a d a ž e l i t e o d v o j i t i a k u m u l a t o r ,
p r i č e k a j t e d a o d p r e k i d a k o n t a k t a
p r o đ u 2 m i n u t e .
P r i j e o d v a j a n j a a k u m u l a t o r a n a v o -
z i l u z a t v o r i t e s v a s t a k l a i v r a t a .
N a k o n p o n o v n o g s p a j a n j a
N a k o n p o n o v n o g s p a j a n j a a k u m u l a -
t o r a , u s p o s t a v i t e k o n t a k t i p r i č e k a j t e
1 minutu, pa tek onda upalite motor,
k a k o b i m o g l o d o ć i d o s t a v l j a n j a u
f u n k c i j u ( i n i c i j a l i z a c i j e ) e l e k t r o n i č k i h
s u s t a v a v o z i l a . A k o i n a k o n o v a k v o g
p o s t u p k a p r i m j e t i t e n e k e p o r e m e -
ć a j e u r a d u , o b r a t i t e s e o v l a š t e n o m
s e r v i s u m r e ž e P E U G E O T .
Ovdje navedene sustave trebate
s a m i s t a v i t i u f u n k c i j u ( p o n o v o i n i c i j a -
l i z i r a t i ) , r a v n a j u ć i s e p r e m a n a v o d i m a
i z p r i p a d a j u ć e g p o g l a v l j a :
- k l j u č s d a l j i n s k i m u p r a v l j a č e m ,
-
maska staklenog panoramskog krova,
- s u s t a v G P S n a v o đ e n j a .
Page 178 of 260
11
!
!
i
182
P R A K T I Č N E I N F O R M A C I J E Stezaljke akumulatora ne odvajajte
k a d a m o t o r r a d i .
A k u m u l a t o r p o č n i t e p u n i t i t e k k a d a
o d v o j i t e n j e g o v e e l e k t r o d e .
A k o i m a t e r u č n i p i l o t i r a n i m j e n j a č
sa 6 brzina, motor nikada ne palite
g u r a n j e m v o z i l a .
A k u m u l a t o r i s a d r ž e š k o d l j i v e t v a r i ,
p o p u t s u m p o r n e k i s e l i n e i o l o v a .
Zato ih trebate odlagati u skladu
s a z a k o n s k i m o d r e d b a m a i n i u k o -
j e m i h s l u č a j u n e b a c a j t e s k u ć n i m
s m e ć e m .
Istrošene baterije i akumulatore
o d n e s i t e n a p o s e b n o , t o m e n a m i -
j e n j e n o o d l a g a l i š t e .
P u n j e n j e a k u m u l a t o r a p u n j a č e m
O d v o j i t e i s k i n i t e a k u m u l a t o r .
N a p u n i t e g a p r i d r ž a v a j u ć i s e u p u t a
p r o i z v o đ a č a p u n j a č a .
P r i p o n o v n o m s p a j a n j u a k u m u l a t o -
r a , p o č n i t e o d s t e z a l j k e m i n u s a ( - ) .
P r o v j e r i t e č i s t o ć u e l e k t r o d a i s t e z a l j k i .
Ako su prekrivene sulfatom (bjelkaste
i l i z e l e n k a s t e n a s l a g e ) , s k i n i t e i h i o č i -
s t i t e .
N e u t r a l i z i r a n u o p r e m u m o ž e t e s a m i
r u č n o p o n o v o a k t i v i r a t i , i z l a ž u ć i s e
o p a s n o s t i i s p r a ž n j e n j a a k u m u l a t o r a .
S u s t a v k o n t r o l i r a u p o t r e b u o d r e đ e n e
opreme, ovisno o preostaloj energiji u
a k u m u l a t o r u .
U v o ž n j i , s u s t a v r a s t e r e ć e n j a p r i v r e m e -
no neutralizira rad neke opreme, poput
k l i m a t i z a c i j e , g r i j a č a s t r a ž n j e g s t a k l a . . .
N e u t r a l i z i r a n a o p r e m a ć e b i t i a u t o m a t s k i
p o n o v o a k t i v i r a n a , č i m t o u v j e t i d o z v o l e .
A k o s e v o z i l o m n e ć e t e s l u ž i t i d u l j e
o d m j e s e c d a n a , p r e p o r u č u j e m o
d a o d v o j i t e a k u m u l a t o r . P r i j e o d v a j a n j a
K a d a ž e l i t e o d v o j i t i a k u m u l a t o r ,
p r i č e k a j t e d a o d p r e k i d a k o n t a k t a
p r o đ u 2 m i n u t e .
P r i j e o d v a j a n j a a k u m u l a t o r a n a v o -
z i l u z a t v o r i t e s v a s t a k l a i v r a t a .
N a k o n p o n o v n o g s p a j a n j a
N a k o n p o n o v n o g s p a j a n j a a k u m u l a -
t o r a , u s p o s t a v i t e k o n t a k t i p r i č e k a j t e
1 minutu, pa tek onda upalite motor,
k a k o b i m o g l o d o ć i d o s t a v l j a n j a u
f u n k c i j u ( i n i c i j a l i z a c i j e ) e l e k t r o n i č k i h
s u s t a v a v o z i l a . A k o i n a k o n o v a k v o g
p o s t u p k a p r i m j e t i t e n e k e p o r e m e -
ć a j e u r a d u , o b r a t i t e s e o v l a š t e n o m
s e r v i s u m r e ž e P E U G E O T .
Ovdje navedene sustave trebate
s a m i s t a v i t i u f u n k c i j u ( p o n o v o i n i c i j a -
l i z i r a t i ) , r a v n a j u ć i s e p r e m a n a v o d i m a
i z p r i p a d a j u ć e g p o g l a v l j a :
- k l j u č s d a l j i n s k i m u p r a v l j a č e m ,
-
maska staklenog panoramskog krova,
- s u s t a v G P S n a v o đ e n j a .
Page 179 of 260
11
!
i
183

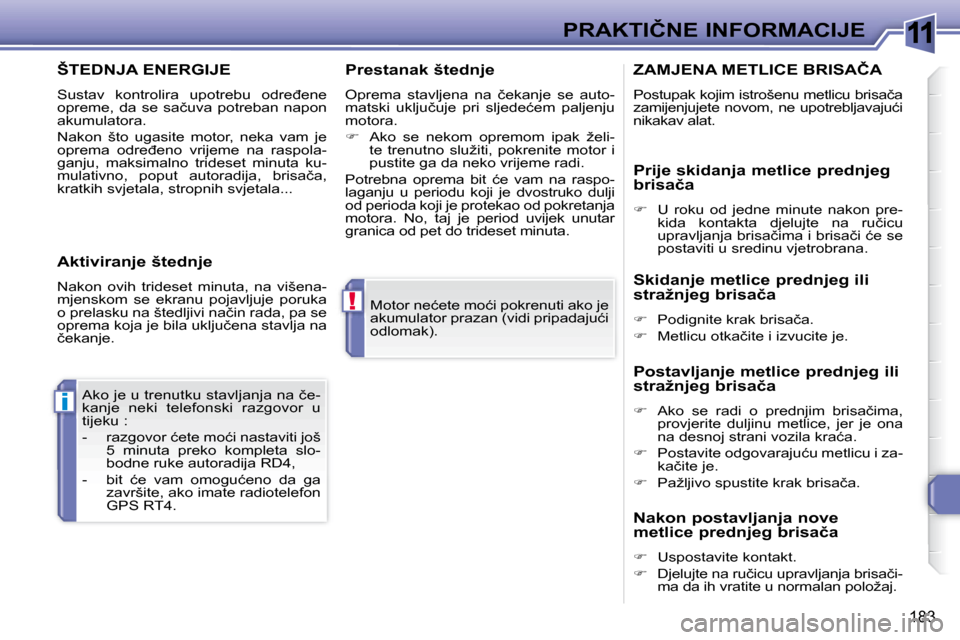

P R A K T I Č N E I N F O R M A C I J E
M o t o r n e ć e t e m o ć i p o k r e n u t i a k o j e
a k u m u l a t o r p r a z a n ( v i d i p r i p a d a j u ć i
o d l o m a k ) .
A k o j e u t r e n u t k u s t a v l j a n j a n a č e -
kanje neki telefonski razgovor u
t i j e k u :
- r a z g o v o r ć e t e m o ć i n a s t a v i t i j o š 5 m i n u t a p r e k o k o m p l e t a s l o -
b o d n e r u k e a u t o r a d i j a R D 4 ,
- b i t ć e v a m o m o g u ć e n o d a g a završite, ako imate radiotelefon
G P S R T 4 .
Š T E D N J A E N E R G I J E
S u s t a v k o n t r o l i r a u p o t r e b u o d r e đ e n e
o p r e m e , d a s e s a č u v a p o t r e b a n n a p o n
a k u m u l a t o r a .
Nakon što ugasite motor, neka vam je
o p r e m a o d r e đ e n o v r i j e m e n a r a s p o l a -
g a n j u , m a k s i m a l n o t r i d e s e t m i n u t a k u -
m u l a t i v n o , p o p u t a u t o r a d i j a , b r i s a č a ,
k r a t k i h s v j e t a l a , s t r o p n i h s v j e t a l a . . . P r e s t a n a k š t e d n j e
O p r e m a s t a v l j e n a n a č e k a n j e s e a u t o -
m a t s k i u k l j u č u j e p r i s l j e d e ć e m p a l j e n j u
m o t o r a .
A k o s e n e k o m o p r e m o m i p a k ž e l i -
t e t r e n u t n o s l u ž i t i , p o k r e n i t e m o t o r i
p u s t i t e g a d a n e k o v r i j e m e r a d i .
P o t r e b n a o p r e m a b i t ć e v a m n a r a s p o -
laganju u periodu koji je dvostruko dulji
od perioda koji je protekao od pokretanja
m o t o r a . N o , t a j j e p e r i o d u v i j e k u n u t a r
g r a n i c a o d p e t d o t r i d e s e t m i n u t a .
A k t i v i r a n j e š t e d n j e
N a k o n o v i h t r i d e s e t m i n u t a , n a v i š e n a -
mjenskom se ekranu pojavljuje poruka
o p r e l a s k u n a š t e d l j i v i n a č i n r a d a , p a s e
o p r e m a k o j a j e b i l a u k l j u č e n a s t a v l j a n a
č e k a n j e .
Z A M J E N A M E T L I C E B R I S A Č A
P o s t u p a k k o j i m i s t r o š e n u m e t l i c u b r i s a č a
z a m i j e n j u j e t e n o v o m , n e u p o t r e b l j a v a j u ć i
n i k a k a v a l a t .
S k i d a n j e m e t l i c e p r e d n j e g i l i
s t r a ž n j e g b r i s a č a
P o d i g n i t e k r a k b r i s a č a .
M e t l i c u o t k a č i t e i i z v u c i t e j e .
P o s t a v l j a n j e m e t l i c e p r e d n j e g i l i
s t r a ž n j e g b r i s a č a
A k o s e r a d i o p r e d n j i m b r i s a č i m a ,
p r o v j e r i t e d u l j i n u m e t l i c e , j e r j e o n a
n a d e s n o j s t r a n i v o z i l a k r a ć a .
P o s t a v i t e o d g o v a r a j u ć u m e t l i c u i z a -
k a č i t e j e .
P a ž l j i v o s p u s t i t e k r a k b r i s a č a .
P r i j e s k i d a n j a m e t l i c e p r e d n j e g
b r i s a č a
U r o k u o d j e d n e m i n u t e n a k o n p r e -
k i d a k o n t a k t a d j e l u j t e n a r u č i c u
u p r a v l j a n j a b r i s a č i m a i b r i s a č i ć e s e
p o s t a v i t i u s r e d i n u v j e t r o b r a n a .
N a k o n p o s t a v l j a n j a n o v e
m e t l i c e p r e d n j e g b r i s a č a
U s p o s t a v i t e k o n t a k t .
D j e l u j t e n a r u č i c u u p r a v l j a n j a b r i s a č i -
m a d a i h v r a t i t e u n o r m a l a n p o l o ž a j .
Page 180 of 260
11
!i
1 8 4

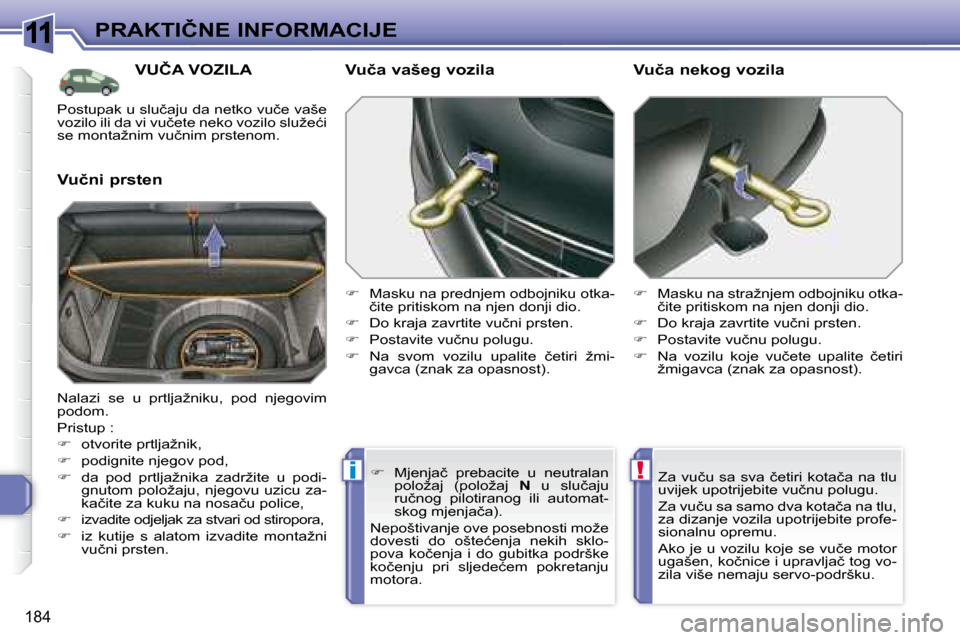

P R A K T I Č N E I N F O R M A C I J E
V U Č A V O Z I L A
V u č n i p r s t e n V u č a v a š e g v o z i l a
M a s k u n a p r e d n j e m o d b o j n i k u o t k a -
č i t e p r i t i s k o m n a n j e n d o n j i d i o .
D o k r a j a z a v r t i t e v u č n i p r s t e n .
P o s t a v i t e v u č n u p o l u g u .
N a s v o m v o z i l u u p a l i t e č e t i r i ž m i -
g a v c a ( z n a k z a o p a s n o s t ) .
M a s k u n a s t r a ž n j e m o d b o j n i k u o t k a -
č i t e p r i t i s k o m n a n j e n d o n j i d i o .
D o k r a j a z a v r t i t e v u č n i p r s t e n .
P o s t a v i t e v u č n u p o l u g u .
N a v o z i l u k o j e v u č e t e u p a l i t e č e t i r i
ž m i g a v c a ( z n a k z a o p a s n o s t ) .
V u č a n e k o g v o z i l a
N a l a z i s e u p r t l j a ž n i k u , p o d n j e g o v i m
p o d o m .
P r i s t u p :
o t v o r i t e p r t l j a ž n i k ,
podignite njegov pod,
d a p o d p r t l j a ž n i k a z a d r ž i t e u p o d i -
g n u t o m p o l o ž a j u , n j e g o v u u z i c u z a -
k a č i t e z a k u k u n a n o s a č u p o l i c e ,
izvadite odjeljak za stvari od stiropora,
i z k u t i j e s a l a t o m i z v a d i t e m o n t a ž n i
v u č n i p r s t e n . Z a v u č u s a s v a č e t i r i k o t a č a n a t l u
u v i j e k u p o t r i j e b i t e v u č n u p o l u g u .
Z a v u č u s a s a m o d v a k o t a č a n a t l u ,
z a d i z a n j e v o z i l a u p o t r i j e b i t e p r o f e -
s i o n a l n u o p r e m u .
A k o j e u v o z i l u k o j e s e v u č e m o t o r
u g a š e n , k o č n i c e i u p r a v l j a č t o g v o -
z i l a v i š e n e m a j u s e r v o - p o d r š k u .
M j e n j a č p r e b a c i t e u n e u t r a l a n
p o l o ž a j ( p o l o ž a j N u s l u č a j u
r u č n o g p i l o t i r a n o g i l i a u t o m a t -
s k o g m j e n j a č a ) .
N e p o š t i v a n j e o v e p o s e b n o s t i m o ž e
d o v e s t i d o o š t e ć e n j a n e k i h s k l o -
p o v a k o č e n j a i d o g u b i t k a p o d r š k e
k o č e n j u p r i s l j e d e ć e m p o k r e t a n j u
m o t o r a .
P o s t u p a k u s l u č a j u d a n e t k o v u č e v a š e
v o z i l o i l i d a v i v u č e t e n e k o v o z i l o s l u ž e ć i
s e m o n t a ž n i m v u č n i m p r s t e n o m .
