Page 41 of 336

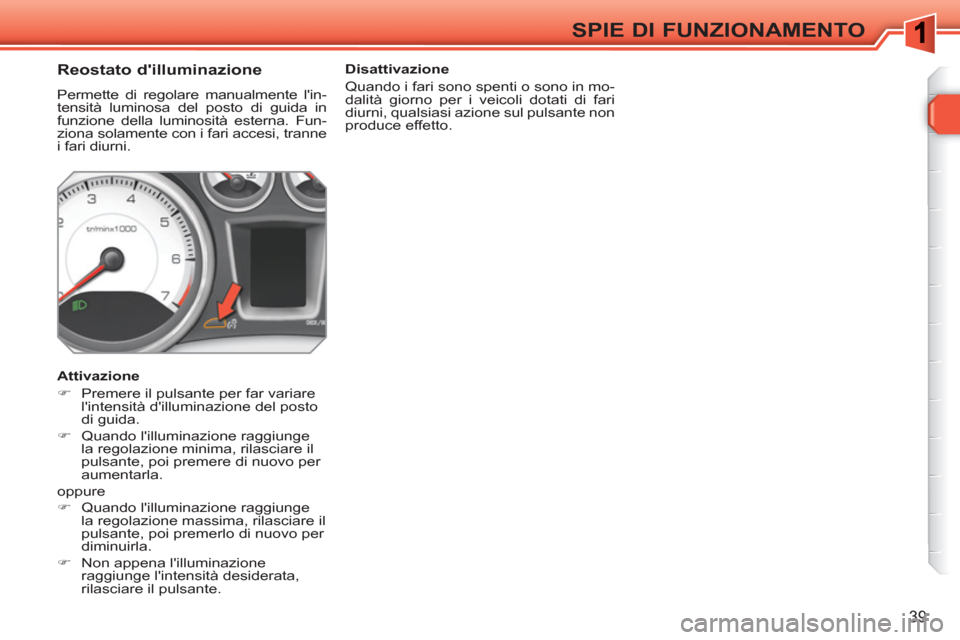

39
SPIE DI FUNZIONAMENTO
Reostato d'illuminazione
Permette di regolare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna. Fun-
ziona solamente con i fari accesi, tranne
i fari diurni.
Attivazione
)
Premere il pulsante per far variare
l'intensità d'illuminazione del posto
di guida.
)
Quando l'illuminazione raggiunge
la regolazione minima, rilasciare il
pulsante, poi premere di nuovo per
aumentarla.
oppure
)
Quando l'illuminazione raggiunge
la regolazione massima, rilasciare il
pulsante, poi premerlo di nuovo per
diminuirla.
)
Non appena l'illuminazione
raggiunge l'intensità desiderata,
rilasciare il pulsante.
Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto.
Page 42 of 336

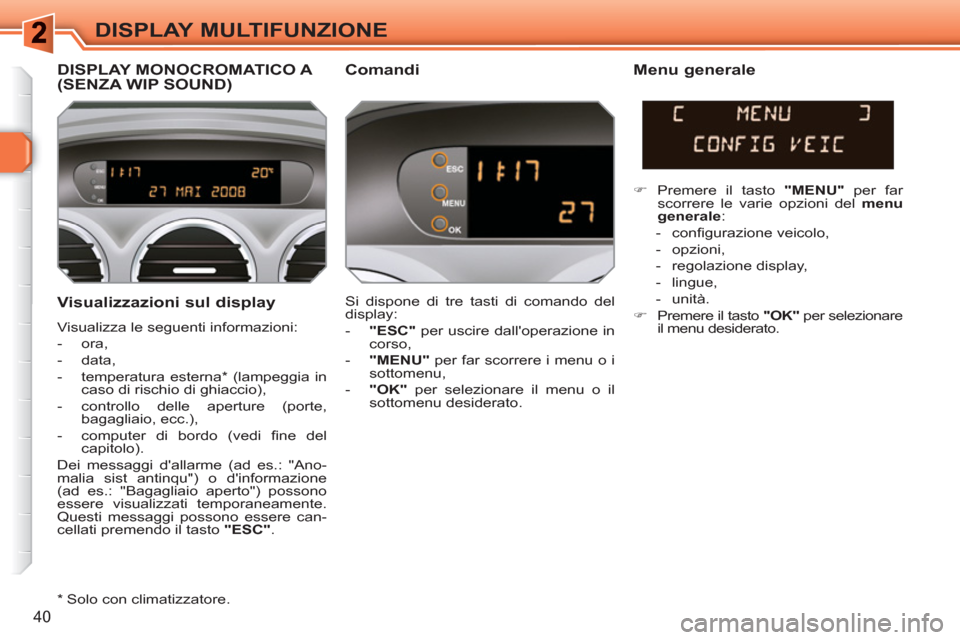

40
DISPLAY MULTIFUNZIONE
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte,
bagagliaio, ecc.),
- computer di bordo (vedi fi ne del
capitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati temporaneamente.
Questi messaggi possono essere can-
cellati premendo il tasto "ESC"
.
DISPLAY MONOCROMATICO A (SENZA WIP SOUND)
Comandi
Menu generale
Si dispone di tre tasti di comando del
display:
- "ESC"
per uscire dall'operazione in
corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far
scorrere le varie opzioni del menu
generale
:
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezionare
il menu desiderato.
* Solo con climatizzatore.
Page 43 of 336
!

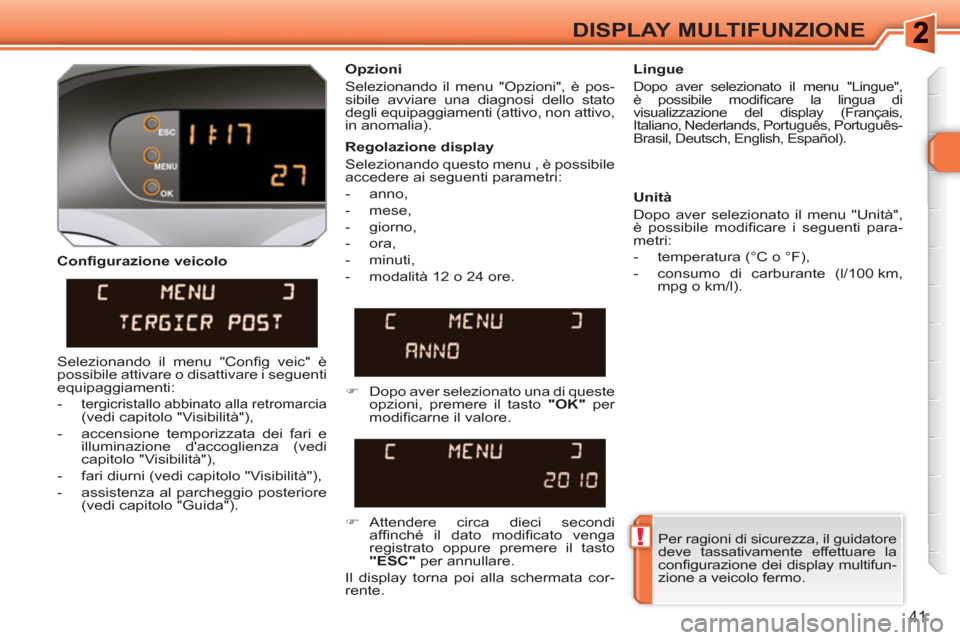

41
DISPLAY MULTIFUNZIONE
Confi gurazione veicolo
Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, non attivo,
in anomalia).
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di
visualizzazione del display (Français,
Italiano, Nederlands, Português, Português-
Brasil, Deutsch, English, Español).
Regolazione display
Selezionando questo menu , è possibile
accedere ai seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore.
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere il tasto "OK"
per
modifi carne il valore.
)
Attendere circa dieci secondi
affi nché il dato modifi cato venga
registrato oppure premere il tasto
"ESC"
per annullare.
Il display torna poi alla schermata cor-
rente.
Selezionando il menu "Confi g veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti:
-
tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
- assistenza al parcheggio posteriore
(vedi capitolo "Guida").
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
confi gurazione dei display multifun-
zione a veicolo fermo.
Page 44 of 336

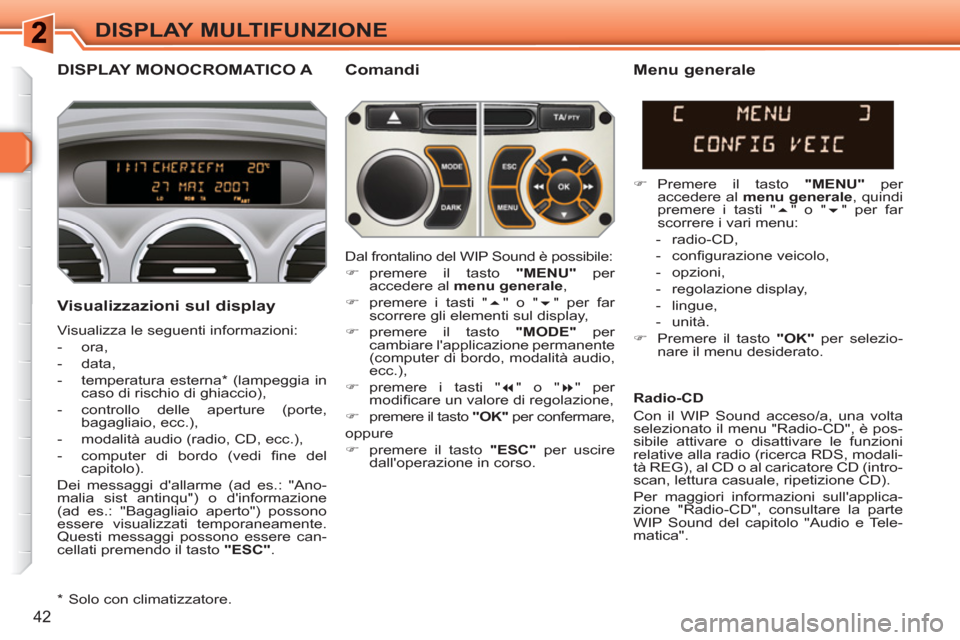

42
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO A
Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte,
bagagliaio, ecc.),
- modalità audio (radio, CD, ecc.),
- computer di bordo (vedi fi ne del
capitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati temporaneamente.
Questi messaggi possono essere can-
cellati premendo il tasto "ESC"
.
Menu generale
)
Premere il tasto "MENU"
per
accedere al menu generale
, quindi
premere i tasti "
" o "
" per far
scorrere i vari menu:
- radio-CD,
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato. Dal frontalino del WIP Sound è possibile:
)
premere il tasto "MENU"
per
accedere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per
cambiare l'applicazione permanente
(computer di bordo, modalità audio,
ecc.),
)
premere i tasti "
" o "
" per
modifi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
Radio-CD
Con il WIP Sound acceso/a, una volta
selezionato il menu "Radio-CD", è pos-
sibile attivare o disattivare le funzioni
relative alla radio (ricerca RDS, modali-
tà REG), al CD o al caricatore CD (intro-
scan, lettura casuale, ripetizione CD).
Per maggiori informazioni sull'applica-
zione "Radio-CD", consultare la parte
WIP Sound del capitolo "Audio e Tele-
matica".
* Solo con climatizzatore.
Page 45 of 336
!

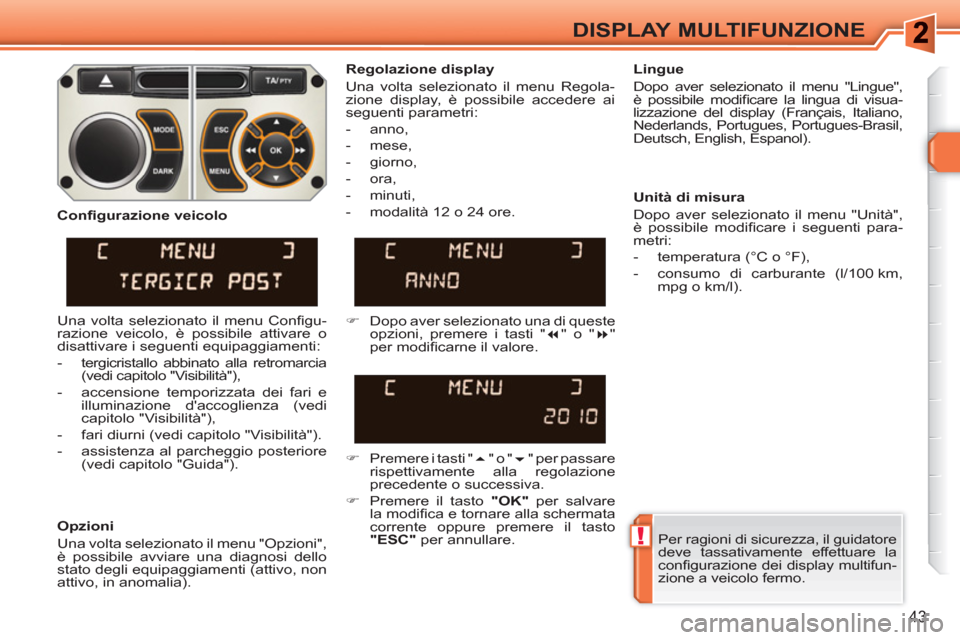

43
DISPLAY MULTIFUNZIONE
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
confi gurazione dei display multifun-
zione a veicolo fermo.
Regolazione display
Una volta selezionato il menu Regola-
zione display, è possibile accedere ai
seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore.
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visua-
lizzazione del display (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Deutsch, English, Espanol).
Unità di misura
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere i tasti "
" o "
"
per modifi carne il valore.
)
Premere i tasti "
" o "
" per passare
rispettivamente alla regolazione
precedente o successiva.
)
Premere il tasto "OK"
per salvare
la modifi ca e tornare alla schermata
corrente oppure premere il tasto
"ESC"
per annullare.
Confi gurazione veicolo
Opzioni
Una volta selezionato il menu "Opzioni",
è possibile avviare una diagnosi dello
stato degli equipaggiamenti (attivo, non
attivo, in anomalia). Una volta selezionato il menu Confi gu-
razione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità").
- assistenza al parcheggio posteriore
(vedi capitolo "Guida").
Page 46 of 336

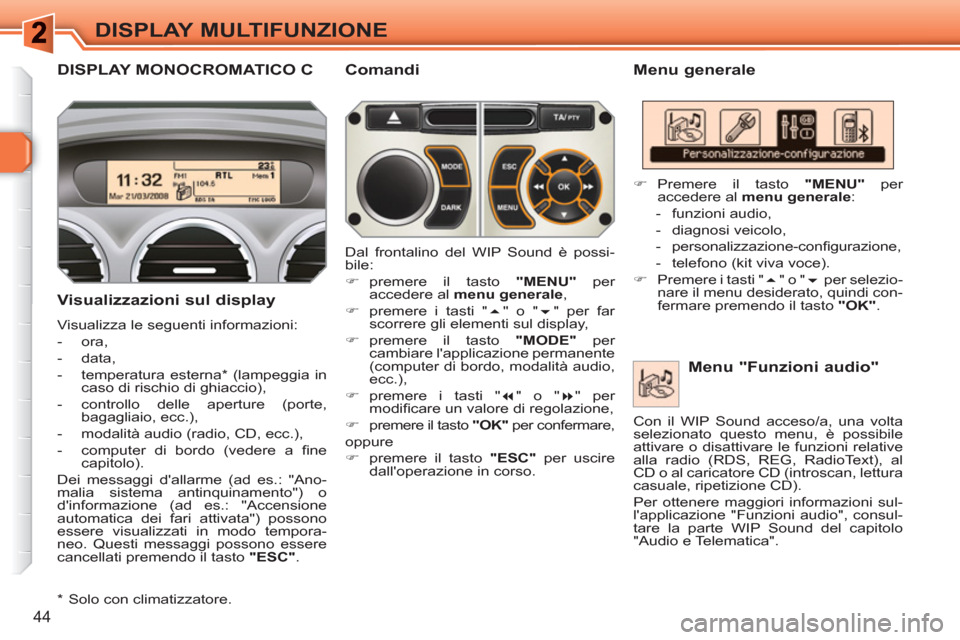

44
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO C
Menu generale
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte,
bagagliaio, ecc.),
- modalità audio (radio, CD, ecc.),
- computer di bordo (vedere a fi ne
capitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sistema antinquinamento") o
d'informazione (ad es.: "Accensione
automatica dei fari attivata") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC"
.
Menu "Funzioni audio"
Comandi
Dal frontalino del WIP Sound è possi-
bile:
)
premere il tasto "MENU"
per
accedere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per
cambiare l'applicazione permanente
(computer di bordo, modalità audio,
ecc.),
)
premere i tasti "
" o "
" per
modifi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
)
Premere il tasto "MENU"
per
accedere al menu generale
:
- funzioni audio,
- diagnosi veicolo,
- personalizzazione-confi gurazione,
- telefono (kit viva voce).
)
Premere i tasti "
" o "
per selezio-
nare il menu desiderato, quindi con-
fermare premendo il tasto "OK"
.
* Solo con climatizzatore. Con il WIP Sound acceso/a, una volta
selezionato questo menu, è possibile
attivare o disattivare le funzioni relative
alla radio (RDS, REG, RadioText), al
CD o al caricatore CD (introscan, lettura
casuale, ripetizione CD).
Per ottenere maggiori informazioni sul-
l'applicazione "Funzioni audio", consul-
tare la parte WIP Sound del capitolo
"Audio e Telematica".
Page 47 of 336

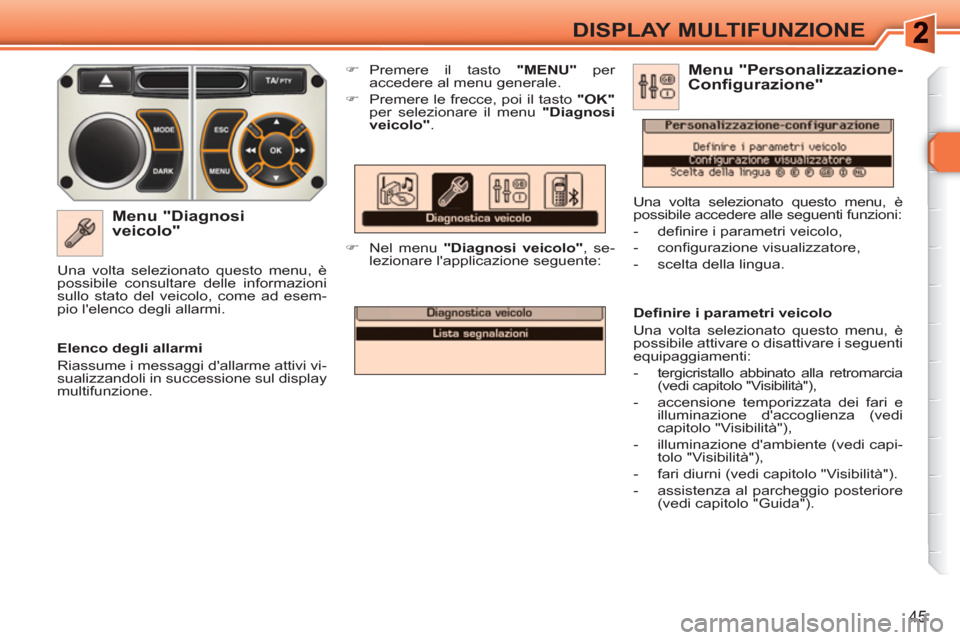

45
DISPLAY MULTIFUNZIONE
Menu "Diagnosi
veicolo"
)
Premere il tasto "MENU"
per
accedere al menu generale.
)
Premere le frecce, poi il tasto "OK"
per selezionare il menu "Diagnosi
veicolo"
.
)
Nel menu "Diagnosi veicolo"
, se-
lezionare l'applicazione seguente:
Elenco degli allarmi
Riassume i messaggi d'allarme attivi vi-
sualizzandoli in successione sul display
multifunzione. Una volta selezionato questo menu, è
possibile consultare delle informazioni
sullo stato del veicolo, come ad esem-
pio l'elenco degli allarmi.
Defi nire i parametri veicolo
Una volta selezionato questo menu, è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- illuminazione d'ambiente (vedi capi-
tolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità").
- assistenza al parcheggio posteriore
(vedi capitolo "Guida").
Menu "Personalizzazione-
Configurazione"
Una volta selezionato questo menu, è
possibile accedere alle seguenti funzioni:
- defi nire i parametri veicolo,
- confi gurazione visualizzatore,
- scelta della lingua.

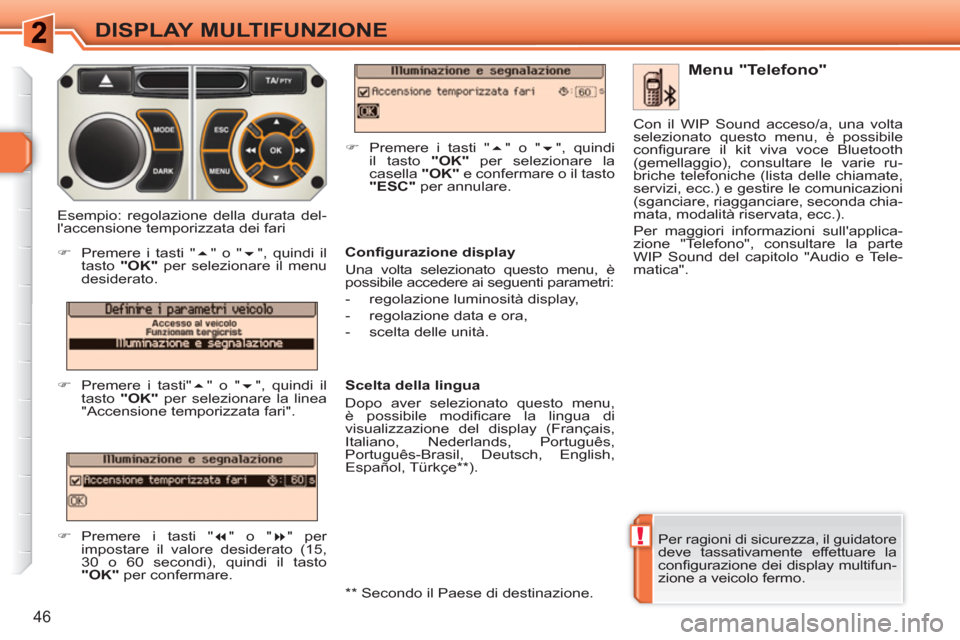

Page 48 of 336
!
46
DISPLAY MULTIFUNZIONE
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
confi gurazione dei display multifun-
zione a veicolo fermo.
Menu "Telefono"
Confi gurazione display
Una volta selezionato questo menu, è
possibile accedere ai seguenti parametri:
- regolazione luminosità display,
- regolazione data e ora,
- scelta delle unità.
Scelta della lingua
Dopo aver selezionato questo menu,
è possibile modifi care la lingua di
visualizzazione del display (Français,
Italiano, Nederlands, Português,
Português-Brasil, Deutsch, English,
Español, Türkçe ** ).
Esempio: regolazione della durata del-
l'accensione temporizzata dei fari
)
Premere i tasti "
" o "
", quindi il
tasto "OK"
per selezionare il menu
desiderato.
)
Premere i tasti"
" o "
", quindi il
tasto " OK"
per selezionare la linea
"Accensione temporizzata fari".
)
Premere i tasti "
" o "
" per
impostare il valore desiderato (15,
30 o 60 secondi), quindi il tasto
"OK"
per confermare.
)
Premere i tasti "
" o "
", quindi
il tasto "OK"
per selezionare la
casella "OK"
e confermare o il tasto
"ESC"
per annulare.
Con il WIP Sound acceso/a, una volta
selezionato questo menu, è possibile
confi gurare il kit viva voce Bluetooth
(gemellaggio), consultare le varie ru-
briche telefoniche (lista delle chiamate,
servizi, ecc.) e gestire le comunicazioni
(sganciare, riagganciare, seconda chia-
mata, modalità riservata, ecc.).
Per maggiori informazioni sull'applica-
zione "Telefono", consultare la parte
WIP Sound del capitolo "Audio e Tele-
matica".
** Secondo il Paese di destinazione.

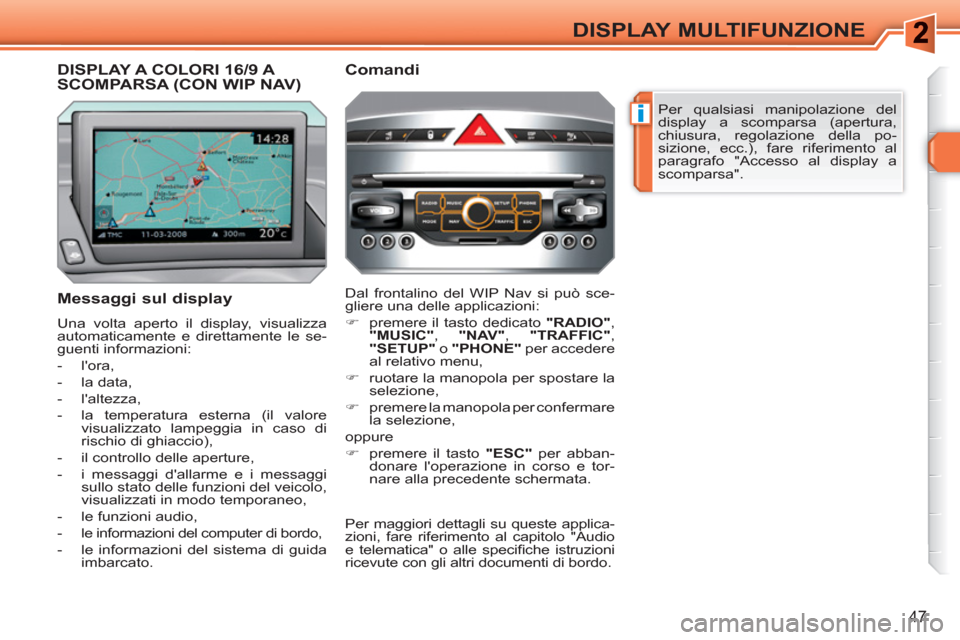

Page 49 of 336
i
47
DISPLAY MULTIFUNZIONE
Per qualsiasi manipolazione del
display a scomparsa (apertura,
chiusura, regolazione della po-
sizione, ecc.), fare riferimento al
paragrafo "Accesso al display a
scomparsa".
Messaggi sul display
Una volta aperto il display, visualizza
automaticamente e direttamente le se-
guenti informazioni:
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore
visualizzato lampeggia in caso di
rischio di ghiaccio),
- il controllo delle aperture,
- i messaggi d'allarme e i messaggi
sullo stato delle funzioni del veicolo,
visualizzati in modo temporaneo,
- le funzioni audio,
- le informazioni del computer di bordo,
- le informazioni del sistema di guida
imbarcato.
Dal frontalino del WIP Nav si può sce-
gliere una delle applicazioni:
)
premere il tasto dedicato "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
o "PHONE"
per accedere
al relativo menu,
)
ruotare la manopola per spostare la
selezione,
)
premere la manopola per confermare
la selezione,
oppure
)
premere il tasto "ESC"
per abban-
donare l'operazione in corso e tor-
nare alla precedente schermata.
DISPLAY A COLORI 16/9 A SCOMPARSA (CON WIP NAV)
Comandi
Per maggiori dettagli su queste applica-
zioni, fare riferimento al capitolo "Audio
e telematica" o alle specifi che istruzioni
ricevute con gli altri documenti di bordo.

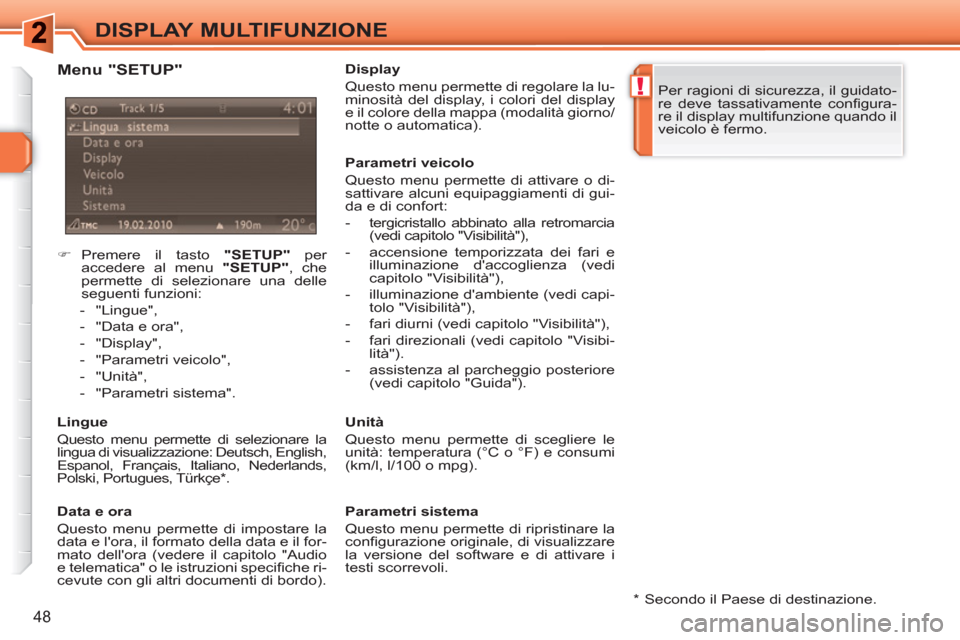

Page 50 of 336
!
48
DISPLAY MULTIFUNZIONE
)
Premere il tasto "SETUP"
per
accedere al menu "SETUP"
, che
permette di selezionare una delle
seguenti funzioni:
- "Lingue",
- "Data e ora",
- "Display",
- "Parametri veicolo",
- "Unità",
- "Parametri sistema".
Lingue
Questo menu permette di selezionare la
lingua di visualizzazione: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .
Data e ora
Questo menu permette di impostare la
data e l'ora, il formato della data e il for-
mato dell'ora (vedere il capitolo "Audio
e telematica" o le istruzioni specifi che ri-
cevute con gli altri documenti di bordo). Per ragioni di sicurezza, il guidato-
re deve tassativamente confi gura-
re il display multifunzione quando il
veicolo è fermo.
Parametri sistema
Questo menu permette di ripristinare la
confi gurazione originale, di visualizzare
la versione del software e di attivare i
testi scorrevoli.
Parametri veicolo
Questo menu permette di attivare o di-
sattivare alcuni equipaggiamenti di gui-
da e di confort:
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- illuminazione d'ambiente (vedi capi-
tolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
- fari direzionali (vedi capitolo "Visibi-
lità").
- assistenza al parcheggio posteriore
(vedi capitolo "Guida").
Display
Questo menu permette di regolare la lu-
minosità del display, i colori del display
e il colore della mappa (modalità giorno/
notte o automatica).
Unità
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e consumi
(km/l, l/100 o mpg).
Menu "SETUP"
* Secondo il Paese di destinazione.
