Page 51 of 336
i
49

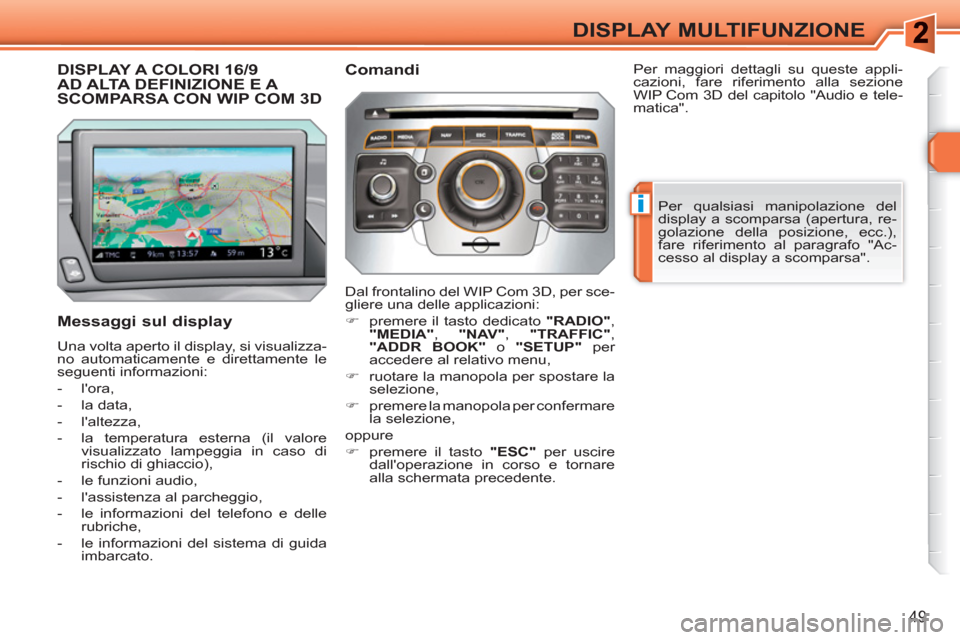

DISPLAY MULTIFUNZIONE
DISPLAY A COLORI 16/9 AD ALTA DEFINIZIONE E A SCOMPARSA CON WIP COM 3D
Messaggi sul display
Una volta aperto il display, si visualizza-
no automaticamente e direttamente le
seguenti informazioni:
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore
visualizzato lampeggia in caso di
rischio di ghiaccio),
- le funzioni audio,
- l'assistenza al parcheggio,
- le informazioni del telefono e delle
rubriche,
- le informazioni del sistema di guida
imbarcato.
Dal frontalino del WIP Com 3D, per sce-
gliere una delle applicazioni:
)
premere il tasto dedicato "RADIO"
,
"MEDIA"
, "NAV"
, "TRAFFIC"
,
"ADDR BOOK"
o "SETUP"
per
accedere al relativo menu,
)
ruotare la manopola per spostare la
selezione,
)
premere la manopola per confermare
la selezione,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso e tornare
alla schermata precedente. Per qualsiasi manipolazione del
display a scomparsa (apertura, re-
golazione della posizione, ecc.),
fare riferimento al paragrafo "Ac-
cesso al display a scomparsa". Per maggiori dettagli su queste appli-
cazioni, fare riferimento alla sezione
WIP Com 3D del capitolo "Audio e tele-
matica".
Comandi
Page 52 of 336
!
50
DISPLAY MULTIFUNZIONE
* Secondo il Paese di destinazione.

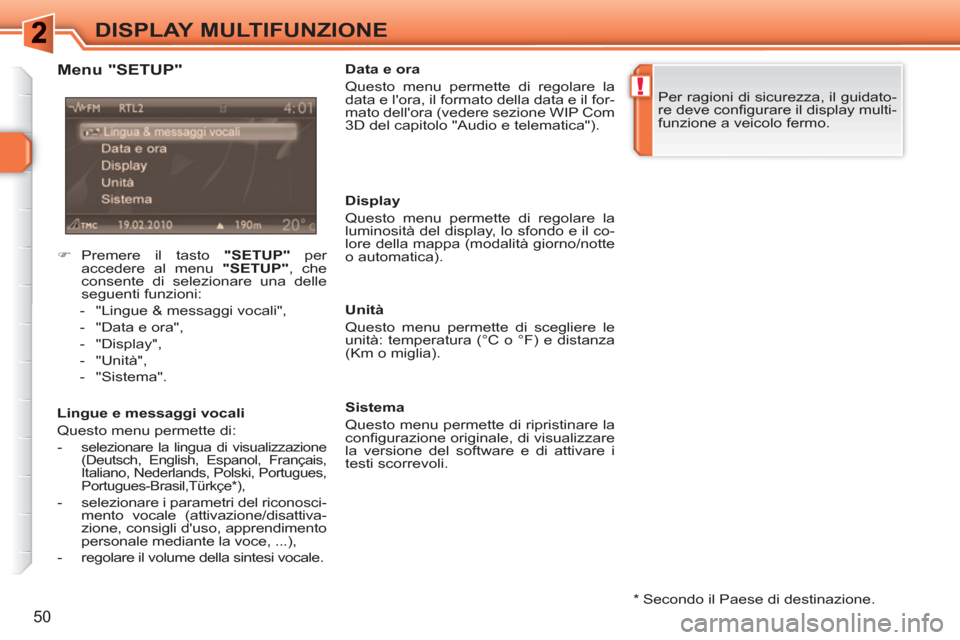

Menu "SETUP"
Lingue e messaggi vocali
Questo menu permette di:
-
selezionare la lingua di visualizzazione
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil,Türkçe * ),
- selezionare i parametri del riconosci-
mento vocale (attivazione/disattiva-
zione, consigli d'uso, apprendimento
personale mediante la voce, ...),
- regolare il volume della sintesi vocale.
Data e ora
Questo menu permette di regolare la
data e l'ora, il formato della data e il for-
mato dell'ora (vedere sezione WIP Com
3D del capitolo "Audio e telematica").
Display
Questo menu permette di regolare la
luminosità del display, lo sfondo e il co-
lore della mappa (modalità giorno/notte
o automatica).
Unità
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e distanza
(Km o miglia).
Sistema
Questo menu permette di ripristinare la
confi gurazione originale, di visualizzare
la versione del software e di attivare i
testi scorrevoli.
Per ragioni di sicurezza, il guidato-
re deve confi gurare il display multi-
funzione a veicolo fermo.
)
Premere il tasto "SETUP"
per
accedere al menu "SETUP"
, che
consente di selezionare una delle
seguenti funzioni:
- "Lingue & messaggi vocali",
- "Data e ora",
- "Display",
- "Unità",
- "Sistema".
Page 53 of 336
i
i
51
DISPLAY MULTIFUNZIONE
Questo display si apre e si chiude auto-
maticamente.
È comunque possibile aprirlo, chiuderlo
e regolarne la posizione con diversi co-
mandi manuali:
- apertura o chiusura con il
comando A
,
- regolazione dell'inclinazione con il
comando B
.
È anche provvisto di una protezione an-
tipizzicamento.
Apertura del display
)
Con il display chiuso, premere il
comando A
per aprirlo.
Il display si apre automaticamente all'in-
serimento del contatto, all'accensione
del sistema audio e telematico, all'ef-
fettuazione di una chiamata telefonica,
all'emissione di un comando vocale e al
ricevimento di un messaggio di allarme
abbinato alla spia STOP.
Chiusura del display
)
Con il display aperto, premere il
comando A
per richiuderlo.
Il display si chiude automaticamente
una volta interrotto il contatto, dopo cir-
ca tre secondi, se il sistema audio e te-
lematico è spento.
Se si desidera che il display si apra
o si chiuda automaticamente du-
rante l'accensione o lo spegnimen-
to del sistema audio e telematico,
non chiuderlo mentre il sistema au-
dio e telematico è in funzione. Una volta aperto il display, è possibi-
le regolarlo con precisione in diversi
modi:
)
premere la parte corrispondente del
comando B
per dirigere il display
verso di sé o verso il parabrezza,
o
)
spingere o tirare delicatamente il
display con le mani.
Regolazione della posizione del
display
Antipizzicamento
Durante l'apertura o la chiusura del
display, se quest'ultimo incontra un
ostacolo, il movimento si interrompe
immediatamente e s'inverte di alcuni
millimetri.
Una volta eliminato l'ostacolo, dare nuo-
vamente il comando desiderato.
Memorizzazione della posizione del
display
Il sistema ha in memoria quattro posi-
zioni preregolate.
Ad ogni chiusura del display il sistema
memorizza l'ultima posizione in cui si
trovava.
Ad ogni riapertura del display il sistema
lo riposiziona nella posizione preregola-
ta più vicina a quella che era stata me-
morizzata.
Se si chiude il display durante il
funzionamento del sistema audio
e telematico, questo si riaprirà au-
tomaticamente se si effettua una
telefonata, se viene emesso un
comando vocale o se si riceve un
messaggio d'allarme abbinato alla
spia STOP.

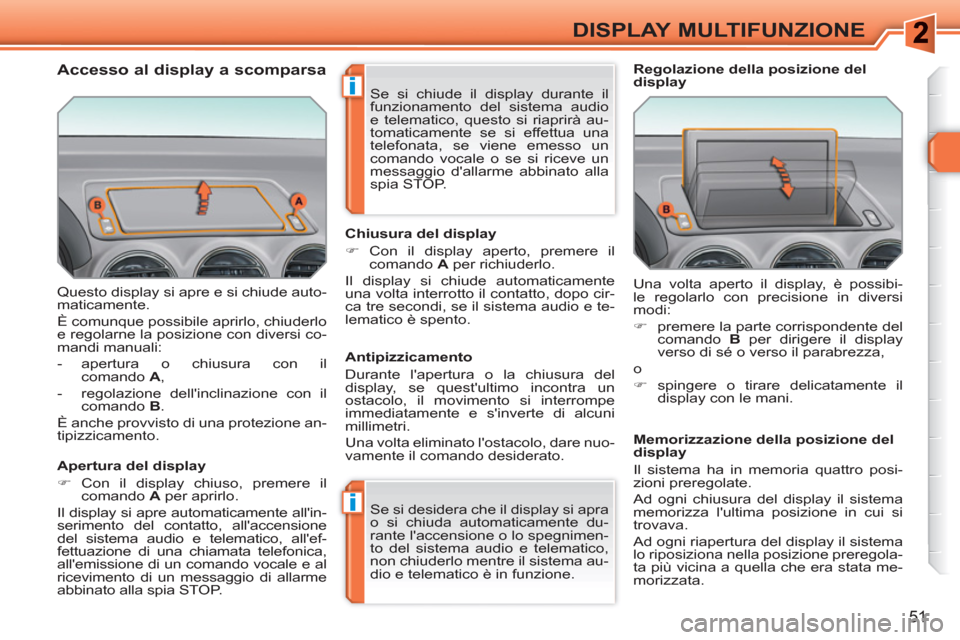

Accesso al display a scomparsa
Page 54 of 336
52
DISPLAY MULTIFUNZIONE

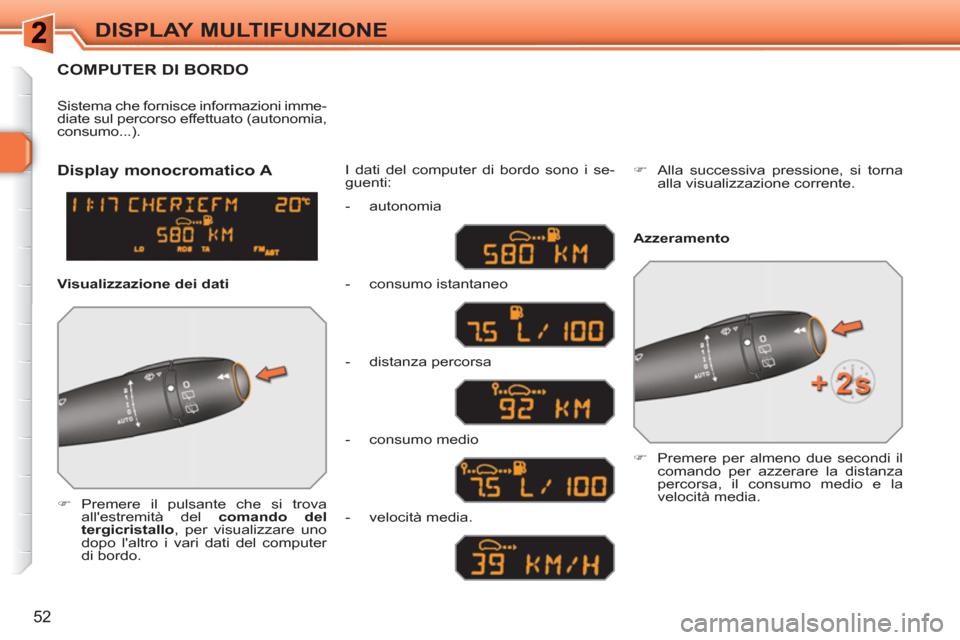

COMPUTER DI BORDO
)
Premere il pulsante che si trova
all'estremità del comando del
tergicristallo
, per visualizzare uno
dopo l'altro i vari dati del computer
di bordo. I dati del computer di bordo sono i se-
guenti: Sistema che fornisce informazioni imme-
diate sul percorso effettuato (autonomia,
consumo...).
)
Premere per almeno due secondi il
comando per azzerare la distanza
percorsa, il consumo medio e la
velocità media.
Display monocromatico A
Azzeramento
Visualizzazione dei dati
- autonomia
- consumo istantaneo
- distanza percorsa
- consumo medio
- velocità media.
)
Alla successiva pressione, si torna
alla visualizzazione corrente.
Page 55 of 336
i
53
DISPLAY MULTIFUNZIONE
Display monocromatico C
Visualizzazione dei dati
Con il display monocromatico C o
con il display centrale piccolo del
quadro strumenti
Display centrale grande del

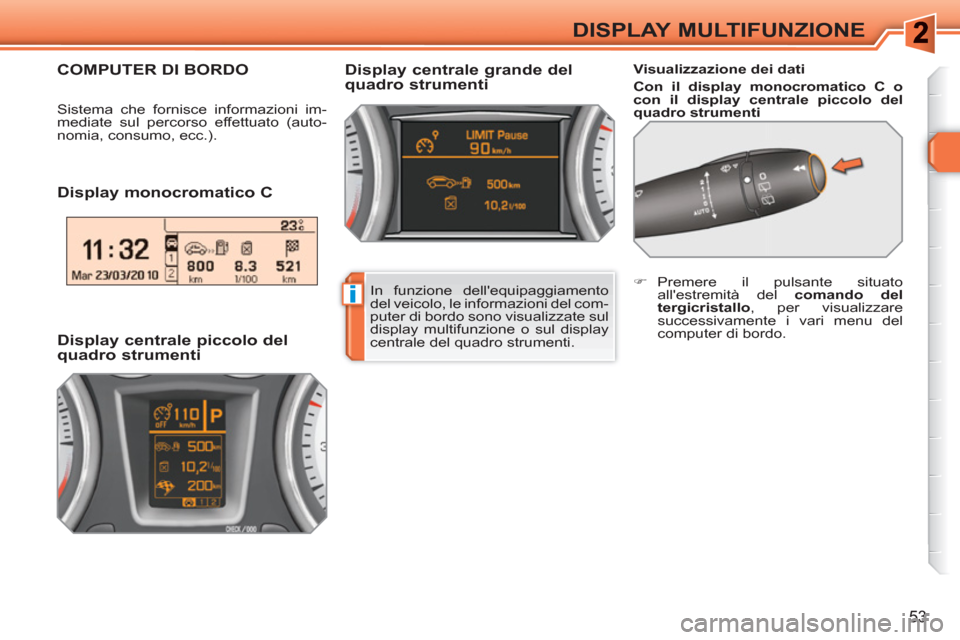

quadro strumenti COMPUTER DI BORDO
Sistema che fornisce informazioni im-
mediate sul percorso effettuato (auto-
nomia, consumo, ecc.).
Display centrale piccolo del
quadro strumenti
In funzione dell'equipaggiamento
del veicolo, le informazioni del com-
puter di bordo sono visualizzate sul
display multifunzione o sul display
centrale del quadro strumenti.
)
Premere il pulsante situato
all'estremità del comando del
tergicristallo
, per visualizzare
successivamente i vari menu del
computer di bordo.
Page 56 of 336
54
DISPLAY MULTIFUNZIONE

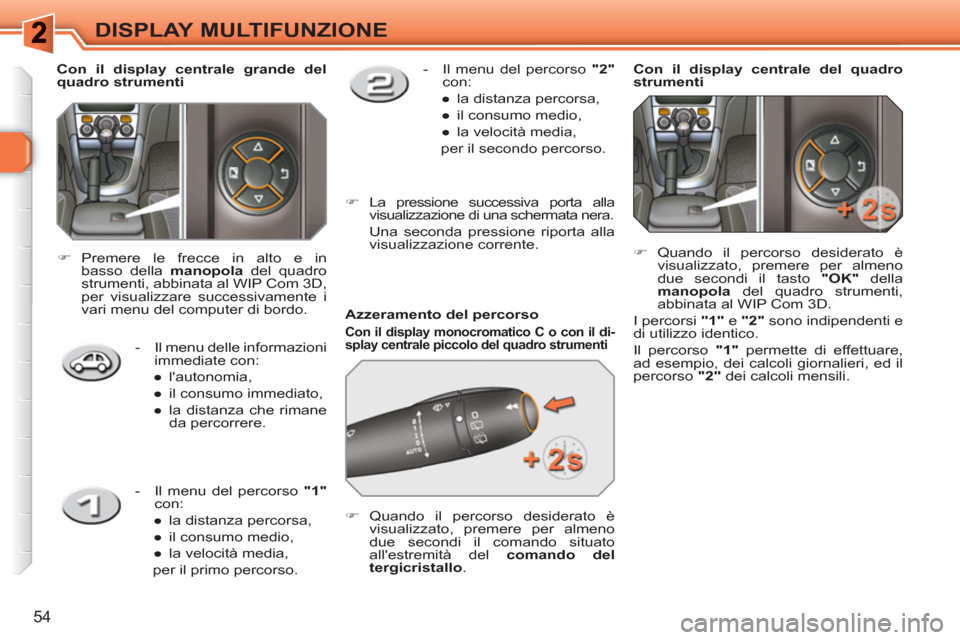

Azzeramento del percorso
Con il display monocromatico C o con il di-
splay centrale piccolo del quadro strumenti
)
Quando il percorso desiderato è
visualizzato, premere per almeno
due secondi il comando situato
all'estremità del comando del
tergicristallo.
Con il display centrale
del quadro
strumenti
)
Quando il percorso desiderato è
visualizzato, premere per almeno
due secondi il tasto "OK"
della
m
anopola
del quadro strumenti,
abbinata al WIP Com 3D.
I percorsi "1"
e "2"
sono indipendenti e
di utilizzo identico.
Il percorso "1"
permette di effettuare,
ad esempio, dei calcoli giornalieri, ed il
percorso "
2"
dei calcoli mensili.
- Il menu del percorso "2"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media,
per il secondo percorso.
)
La pressione successiva porta alla
visualizzazione di una schermata nera.
Una seconda pressione riporta alla
visualizzazione corrente.
Con il display centrale
grande
del
quadro strumenti
- Il menu delle informazioni
immediate con:
●
l'autonomia,
●
il consumo immediato,
●
la distanza che rimane
da percorrere.
)
Premere le frecce in alto e in
basso della manopola
del quadro
strumenti, abbinata al WIP Com 3D,
per visualizzare successivamente i
vari menu del computer di bordo.
- Il menu del percorso "1"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media,
per il primo percorso.
Page 57 of 336
!
i
i
55
DISPLAY MULTIFUNZIONE

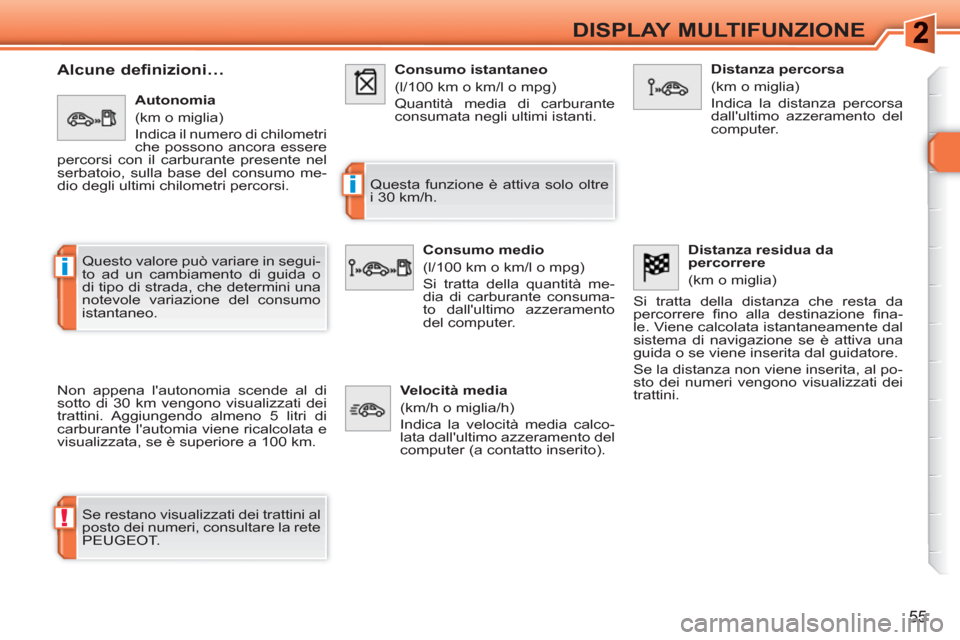

Alcune definizioni…
Non appena l'autonomia scende al di
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di
carburante l'automia viene ricalcolata e
visualizzata, se è superiore a 100 km.
Se restano visualizzati dei trattini al
posto dei numeri, consultare la rete
PEUGEOT. Questa funzione è attiva solo oltre
i 30 km/h.
Questo valore può variare in segui-
to ad un cambiamento di guida o
di tipo di strada, che determini una
notevole variazione del consumo
istantaneo.
Autonomia
(km o miglia)
Indica il numero di chilometri
che possono ancora essere
percorsi con il carburante presente nel
serbatoio, sulla base del consumo me-
dio degli ultimi chilometri percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Quantità media di carburante
consumata negli ultimi istanti.
Consumo medio
(l/100 km o km/l o mpg)
Si tratta della quantità me-
dia di carburante consuma-
to dall'ultimo azzeramento
del computer.
Distanza percorsa
(km o miglia)
Indica la distanza percorsa
dall'ultimo azzeramento del
computer.
Velocità media
(km/h o miglia/h)
Indica la velocità media calco-
lata dall'ultimo azzeramento del
computer (a contatto inserito).
Distanza residua da
percorrere
(km o miglia)
Si tratta della distanza che resta da
percorrere fi no alla destinazione fi na-
le. Viene calcolata istantaneamente dal
sistema di navigazione se è attiva una
guida o se viene inserita dal guidatore.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.

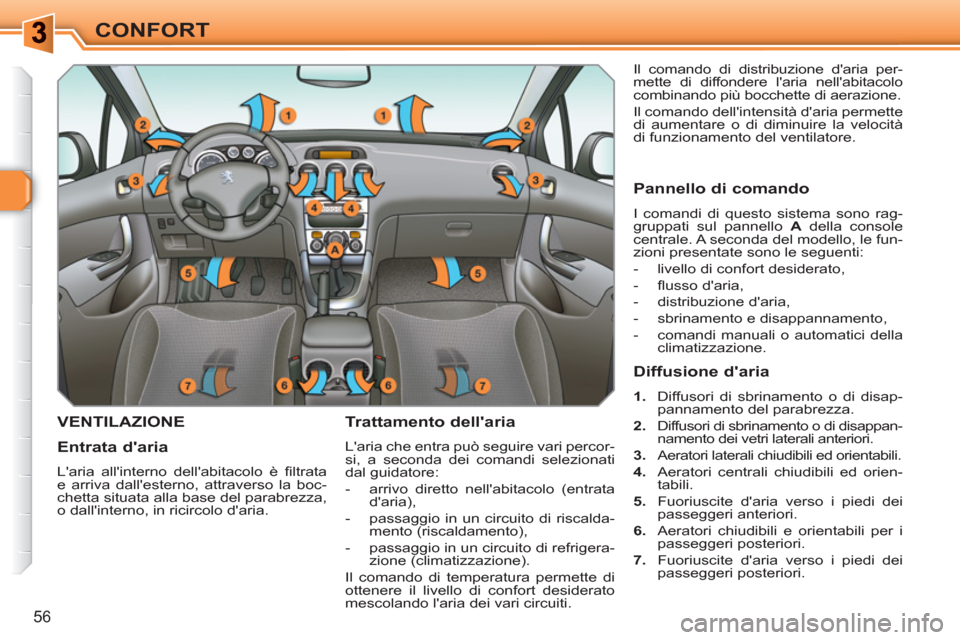

Page 58 of 336
56
CONFORT
VENTILAZIONE
Trattamento dell'aria
L'aria che entra può seguire vari percor-
si, a seconda dei comandi selezionati
dal guidatore:
- arrivo diretto nell'abitacolo (entrata
d'aria),
- passaggio in un circuito di riscalda-
mento (riscaldamento),
- passaggio in un circuito di refrigera-
zione (climatizzazione).
Il comando di temperatura permette di
ottenere il livello di confort desiderato
mescolando l'aria dei vari circuiti. Il comando di distribuzione d'aria per-
mette di diffondere l'aria nell'abitacolo
combinando più bocchette di aerazione.
Il comando dell'intensità d'aria permette
di aumentare o di diminuire la velocità
di funzionamento del ventilatore.
Entrata d'aria
L'aria all'interno dell'abitacolo è fi ltrata
e arriva dall'esterno, attraverso la boc-
chetta situata alla base del parabrezza,
o dall'interno, in ricircolo d'aria.
Pannello di comando
I comandi di questo sistema sono rag-
gruppati sul pannello A
della console
centrale. A seconda del modello, le fun-
zioni presentate sono le seguenti:
- livello di confort desiderato,
- fl usso d'aria,
- distribuzione d'aria,
- sbrinamento e disappannamento,
- comandi manuali o automatici della
climatizzazione.
Diffusione d'aria
1.
Diffusori di sbrinamento o di disap-
pannamento del parabrezza.
2.
Diffusori di sbrinamento o di disappan-
namento dei vetri laterali anteriori.
3.
Aeratori laterali chiudibili ed orientabili.
4.
Aeratori centrali chiudibili ed orien-
tabili.
5.
Fuoriuscite d'aria verso i piedi dei
passeggeri anteriori.
6.
Aeratori chiudibili e orientabili per i
passeggeri posteriori.
7.
Fuoriuscite d'aria verso i piedi dei
passeggeri posteriori.
Page 59 of 336
i
i
57
CONFORT
Se dopo una sosta prolungata al
sole, la temperatura interna rima-
ne molto elevata, areare l'abitacolo
per alcuni istanti.
Posizionare il comando del fl usso
d'aria ad un livello suffi ciente per
garantire un corretto ricircolo del-
l'aria nell'abitacolo.
Il sistema di climatizzazione non
contiene cloro e non presenta peri-
coli per lo strato d'ozono.
Per fare in modo che questi sistemi siano pienamente effi caci, rispettare le
seguenti regole d'uso e di manutenzione:
)
Per ottenere una ripartizione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gli aeratori, le
uscite d'aria e la griglia d'entrata dell'aria situata nel bagagliaio.
)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a
regolare il sistema di climatizzazione automatica.
)
Far funzionare il sistema di climatizzazione per almeno 5 - 10 minuti, una
o due volte al mese, per mantenerlo in perfetto stato di funzionamento.
)
Verifi care lo stato del fi ltro dell'abitacolo e far sostituire periodicamente gli
elementi fi ltranti (vedi capitolo "Verifi che").
Raccomandiamo di scegliere un fi ltro abitacolo combinato. Grazie al suo
additivo attivo specifi co, contribuisce a purifi care l'aria respirata dagli oc-
cupanti e a tenere pulito l'abitacolo (riduzione dei sintomi allergici, dei cat-
tivi odori e dei depositi grassi).
)
Per garantire il corretto funzionamento del sistema di climatizzazione, si
raccomanda anche di farlo controllare secondo quanto indicato nel libretto
di uso e manutenzione.
)
Se il sistema non produce aria fredda, disattivarlo e rivolgersi alla rete
PEUGEOT.
In caso di traino di carico massimo in pendio ripido e con una temperatura
elevata, l'interruzione della climatizzazione permette di recuperare una certa
potenza del motore e di migliorare quindi la capacità di traino.
La condensa creata dalla climatiz-
zazione provoca un gocciolamento
d'acqua sotto al veicolo in sosta.
Page 60 of 336
i
58
CONFORT
2. Regolazione del fl usso d'aria
)
Dalla posizione 1
alla po-
sizione 5
, ruotare la ma-
nopola per avere un fl usso
d'aria suffi ciente a garantire
il confort. Parabrezza, vetri laterali e piedi
dei passeggeri.
Piedi dei passeggeri.
Aeratori centrali e laterali.
)
Ruotare la manopola dal
blu (freddo) al rosso (caldo)
per modulare la temperatu-
ra secondo le proprie esi-
genze.
Parabrezza e vetri laterali.
1. Regolazione della temperatura
La distribuzione dell'aria può
essere modulata portando la
manopola in posizione inter-
media.
I sistemi di riscaldamento/ventilazione
o di climatizzazione funzionano solo a
motore avviato.
)
Posizionando il comando del
fl usso d'aria in posizione 0
(di-
sattivazione del sistema), il con-
fort termico non è più garantito.
Sarà tuttavia percepibile un leg-
gero fl usso d'aria, dovuto allo
spostamento del veicolo.
3.
Regolazione della distribuzione d'aria
RISCALDAMENTO/VENTILAZIONE
CLIMATIZZATORE MANUALE
