Peugeot 308 SW BL 2011 Kezelési útmutató (in Hungarian)

12
229

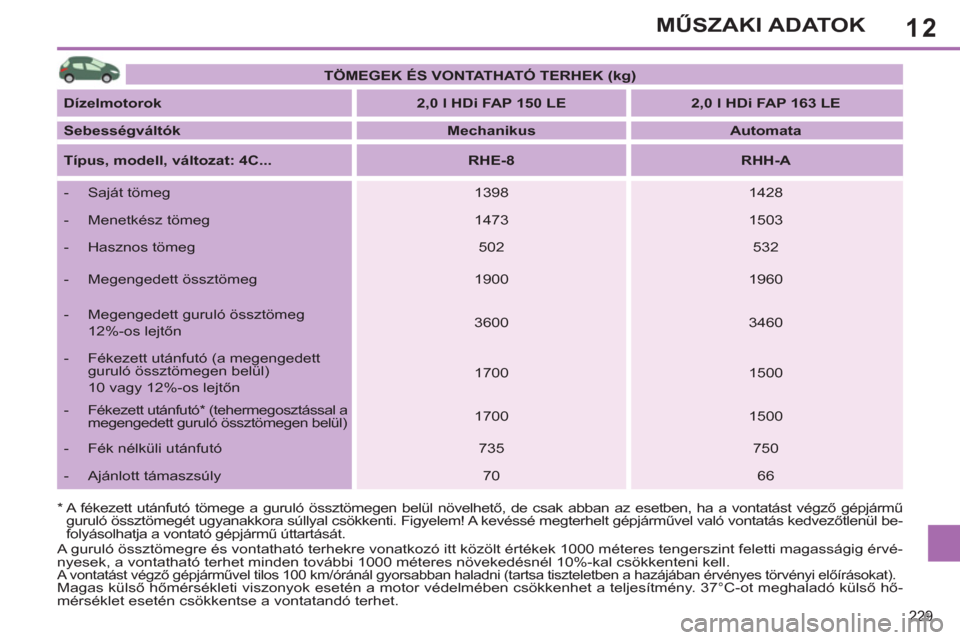

MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző gépjármű
guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás kedvezőtlenül be-
folyásolhatja a vontató gépjármű úttartását.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


2,0 l HDi FAP 150 LE



2,0 l HDi FAP 163 LE



Sebességváltók


Mechanikus



Automata



Típus, modell, változat:


4C...


RHE-8



RHH-A




- Saját tömeg
1398
1428


- Menetkész tömeg
1473
1503


- Hasznos tömeg
502
532


- Megengedett össztömeg
1900
1960


- Megengedett guruló össztömeg
12%-os lejtőn
3600
3460


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1700
1500


- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
1700
1500


- Fék nélküli utánfutó
735
750


- Ajánlott támaszsúly
70
66
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvé-
nyesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hő-
mérséklet esetén csökkentse a vontatandó terhet.

12
230

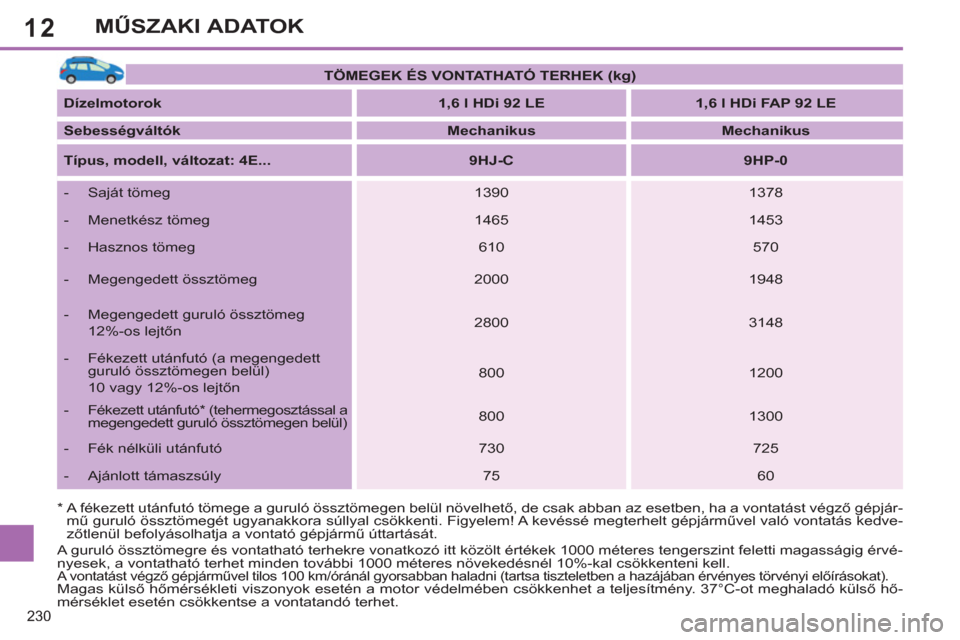

MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző gépjár-
mű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás kedve-
zőtlenül befolyásolhatja a vontató gépjármű úttartását.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l HDi 92 LE



1,6 l HDi FAP 92 LE



Sebességváltók


Mechanikus



Mechanikus



Típus, modell, változat:
4E...


9HJ-C



9HP-0




- Saját tömeg
1390
1378


- Menetkész tömeg
1465
1453


- Hasznos tömeg
610
570


- Megengedett össztömeg
2000
1948


- Megengedett guruló össztömeg
12%-os lejtőn
2800
3148


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
800
1200



- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
800
1300


- Fék nélküli utánfutó
730
725


- Ajánlott támaszsúly
75
60
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvé-
nyesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hő-
mérséklet esetén csökkentse a vontatandó terhet.

12
231

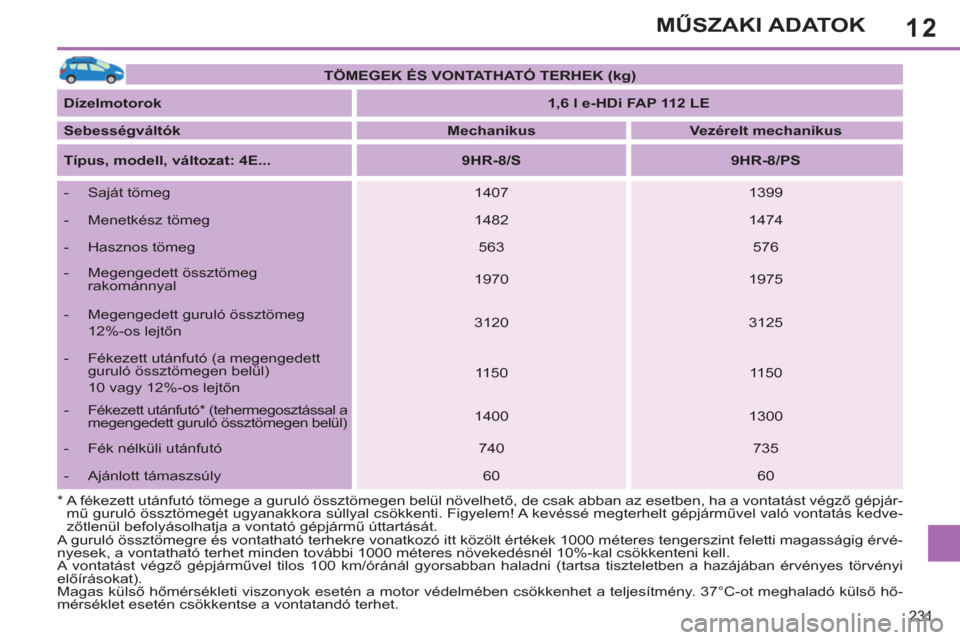

MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző gépjár-
mű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás kedve-
zőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvé-
nyesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hő-
mérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l e-HDi FAP 112 LE



Sebességváltók


Mechanikus



Vezérelt mechanikus



Típus, modell, változat:
4E...


9HR-8/S



9HR-8/PS




- Saját tömeg
1407
1399


- Menetkész tömeg
1482
1474


- Hasznos tömeg
563
576


- Megengedett össztömeg
rakománnyal
1970
1975


- Megengedett guruló össztömeg
12%-os lejt
őn
3120
3125


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1150
1150


- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
1400
1300


- Fék nélküli utánfutó
740
735


- Ajánlott támaszsúly
60
60

12
232

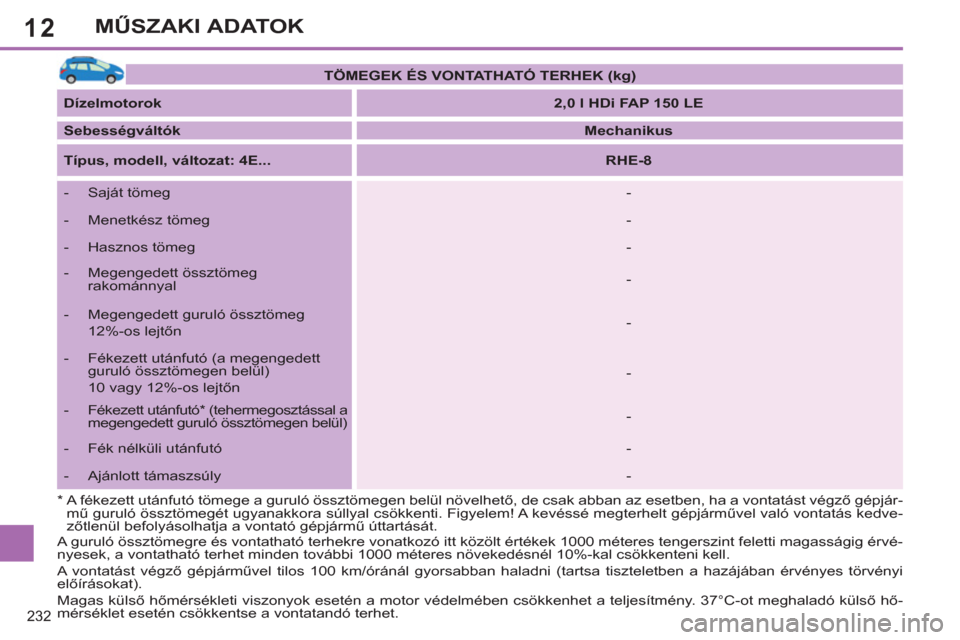

MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző gépjár-
mű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás kedve-
zőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvé-
nyesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hő-
mérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


2,0 l HDi FAP 150 LE



Sebességváltók


Mechanikus



Típus, modell, változat:
4E...


RHE-8




- Saját tömeg
-


- Menetkész tömeg
-


- Hasznos tömeg
-


- Megengedett össztömeg
rakománnyal
-


- Megengedett guruló össztömeg
12%-os lejtőn
-


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
-


- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
-


- Fék nélküli utánfutó
-


- Ajánlott támaszsúly
-

12
233
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző gépjár-
mű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás kedve-
zőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvé-
nyesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hő-
mérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l HDi 92 LE



1,6 l HDi FAP 92 LE



Sebességváltók


Mechanikus



Mechanikus



Típus, modell, változat:
4H...


9HJ-C



9HP-0




- Saját tömeg
1460
1430


- Menetkész tömeg
1535
1505


- Hasznos tömeg
640
670


- Megengedett össztömeg
2100
2100


- Megengedett guruló össztömeg
12%-os lejtőn
2900
3100


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
800
1000


- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
800
1200


- Fék nélküli utánfutó
750
750


- Ajánlott támaszsúly
75
60

12
234

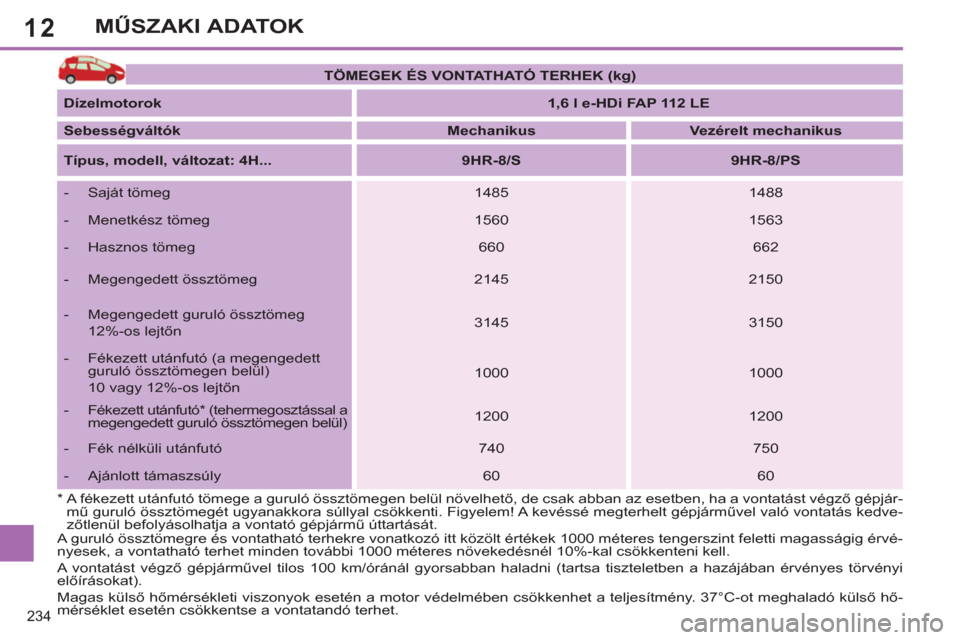

MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző gépjár-
mű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás kedve-
zőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvé-
nyesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hő-
mérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l e-HDi FAP 112 LE



Sebességváltók


Mechanikus



Vezérelt mechanikus



Típus, modell, változat:
4H...


9HR-8/S



9HR-8/PS




- Saját tömeg
1485
1488


- Menetkész tömeg
1560
1563


- Hasznos tömeg
660
662


- Megengedett össztömeg
2145
2150


- Megengedett guruló össztömeg
12%-os lejtő
n
3145
3150


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1000
1000


- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
1200
1200


- Fék nélküli utánfutó
740
750


- Ajánlott támaszsúly
60
60

12
235
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző gépjár-
mű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás kedve-
zőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig érvé-
nyesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hő-
mérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK
(kg)



Dízelmotorok


2,0 l HDi FAP 163 LE



Sebességváltók


Automata



Típus, modell, változat:
4H...


RHH-A




- Saját tömeg
1603


- Menetkész tömeg
1678


- Hasznos tömeg
642


- Megengedett össztömeg
rakománnyal
2245


- Megengedett guruló össztömeg
12%-os lejtőn
3445


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1200


- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
1200


- Fék nélküli utánfutó
750


- Ajánlott támaszsúly
56

12
236
MŰSZAKI ADATOK

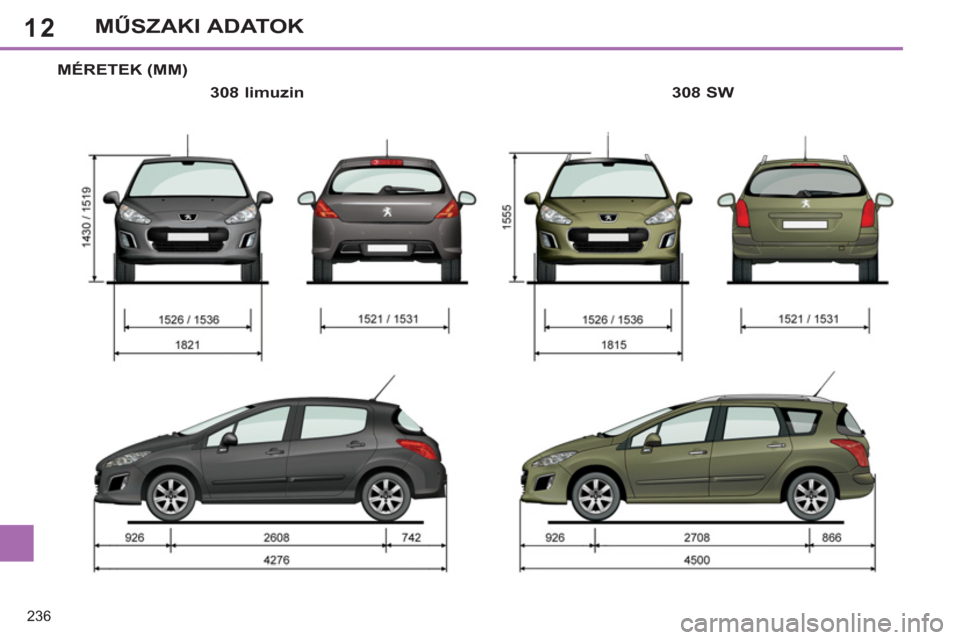

MÉRETEK (MM)

308 limuzin
308 SW

12
i
237

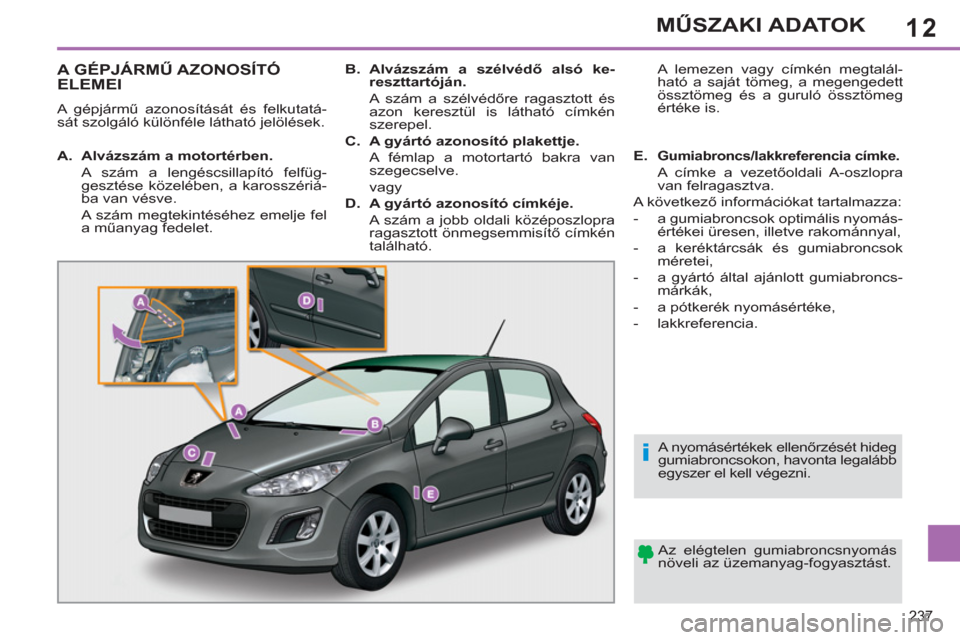

MŰSZAKI ADATOK
A GÉPJÁRMŰ AZONOSÍTÓELEMEI

A gépjármű azonosítását és felkutatá-
sát szolgáló különféle látható jelölések.
Az elégtelen gumiabroncsnyomás
növeli az üzemanyag-fogyasztást.
A nyomásértékek ellenőrzését hideg
gumiabroncsokon, havonta legalább
egyszer el kell végezni.


A.
Alvázszám a motortérben.


A szám a lengéscsillapító felfüg-
gesztése közelében, a karosszériá-
ba van vésve.
A szám megtekintéséhez emelje fel
a műanyag fedelet.
B.
Alvázszám a szélvédő alsó ke-
reszttartóján.


A szám a szélvédőre ragasztott és
azon keresztül is látható címkén
szerepel.

C.
A gyártó azonosító plakettje.


A fémlap a motortartó bakra van
szegecselve.
vagy

D.
A gyártó azonosító címkéje.


A szám a jobb oldali középoszlopra
ragasztott önmegsemmisítő címkén
található. A lemezen vagy címkén megtalál-
ható a saját tömeg, a megengedett
össztömeg és a guruló össztömeg
értéke is.

E.

Gumiabroncs/lakkreferencia címke.

A címke a vezetőoldali A-oszlopra
van felragasztva.
A következő információkat tartalmazza:


- a gumiabroncsok optimális nyomás-
értékei üresen, illetve rakománnyal,

- a keréktárcsák és gumiabroncsok
méretei,

- a gyártó által ajánlott gumiabroncs-
márkák,

- a pótkerék nyomásértéke,

- lakkreferencia.

12
238
MŰSZAKI ADATOK
