Peugeot 308 SW BL 2011 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, velikost PDF: 18.97 MB
Page 191 of 356
11
i
189
PRAKTICKÉ INFORMACE
Zaparkování vozidla
Znehybněte vozidlo tak, aby nebrá-
nilo silničnímu provozu: podklad
musí být vodorovný, stabilní a s nek-
luzkým povrchem.
Zatáhněte páku parkovací brzdy,
vypněte zapalování a zařaďte prv-
ní převodový stupeň
* pro zabloko-
vání kol.
Je-li třeba, umístěte klín pod kolo
úhlopříčně protilehlé vyměňované-
mu kolu.
Vždy se ujistěte, že všichni cestu-
jící vystoupili z vozidla a nacházejí
se na bezpečném místě.
Nikdy si nelehejte pod vozidlo, kte-
ré je podepřeno pouze zvedákem;
vždy použijte stojánek.
Demontáž kola
Postup
)
Sejměte ochrannou ozdobnou kryt-
ku z každého šroubu pomocí nástro-
je 3
.
)
Nasaďte nástrčkový klíč 4
na klíč 1
pro povolení bezpečnostního šroubu.
)
Povolte ostatní šrouby samotným
klíčem na demontáž kola 1
.
)
Umístěte zvedák 2
do kontaktu
s jedním ze dvou předních A
nebo
zadních B
míst na spodku karoserie,
co nejblíže vyměňovanému kolu.
)
Vytočte zvedák 2
tak, aby se jeho
patka opřela o zem. Ujistěte se, že je
patka zvedáku přímo pod použitým
místem A
nebo B
.
)
Zvedněte vozidlo tak, aby zůstal
dostatečně velký prostor mezi kolem
a zemí a byla tak usnadněna mon-
táž rezervního kola.
)
Vyšroubujte šrouby a uložte je na
čisté místo.
)
Sundejte kolo.
*
polohu R
u řízené manuální pře-
vodovky; P
u automatické převo-
dovky.
Page 192 of 356
11
i
190
PRAKTICKÉ INFORMACE

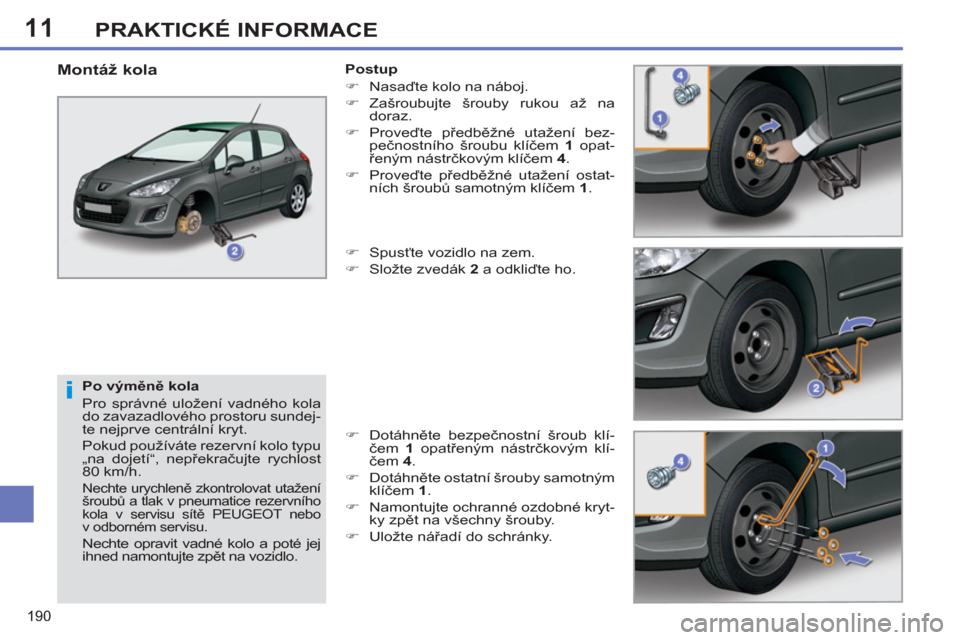

Po výměně kola
Pro správné uložení vadného kola
do zavazadlového prostoru sundej-
te nejprve centrální kryt.
Pokud používáte rezervní kolo typu
„na dojetí“, nepřekračujte rychlost
80 km/h.
Nechte urychleně zkontrolovat utažení
šroubů a tlak v pneumatice rezervního
kola v servisu sítě PEUGEOT nebo
v odborném servisu.
Nechte opravit vadné kolo a poté jej
ihned namontujte zpět na vozidlo.
Montáž kola
Postup
)
Nasaďte kolo na náboj.
)
Zašroubujte šrouby rukou až na
doraz.
)
Proveďte předběžné utažení bez-
pečnostního šroubu klíčem 1
opat-
řeným nástrčkovým klíčem 4
.
)
Proveďte předběžné utažení ostat-
ních šroubů samotným klíčem 1
.
)
Spusťte vozidlo na zem.
)
Složte zvedák 2
a odkliďte ho.
)
Dotáhněte bezpečnostní šroub klí-
čem 1
opatřeným nástrčkovým klí-
čem 4
.
)
Dotáhněte ostatní šrouby samotným
klíčem 1
.
)
Namontujte ochranné ozdobné kryt-
ky zpět na všechny šrouby.
)
Uložte nář
adí do schránky.
Page 193 of 356
11
!
!
!
191
PRAKTICKÉ INFORMACE
Nebezpečí usmrcení elektrickým
proudem
Výměna xenonových výbojek (D1S-35W)
musí být prováděna v servisní síti PEUGEOT
nebo v odborném servisu.

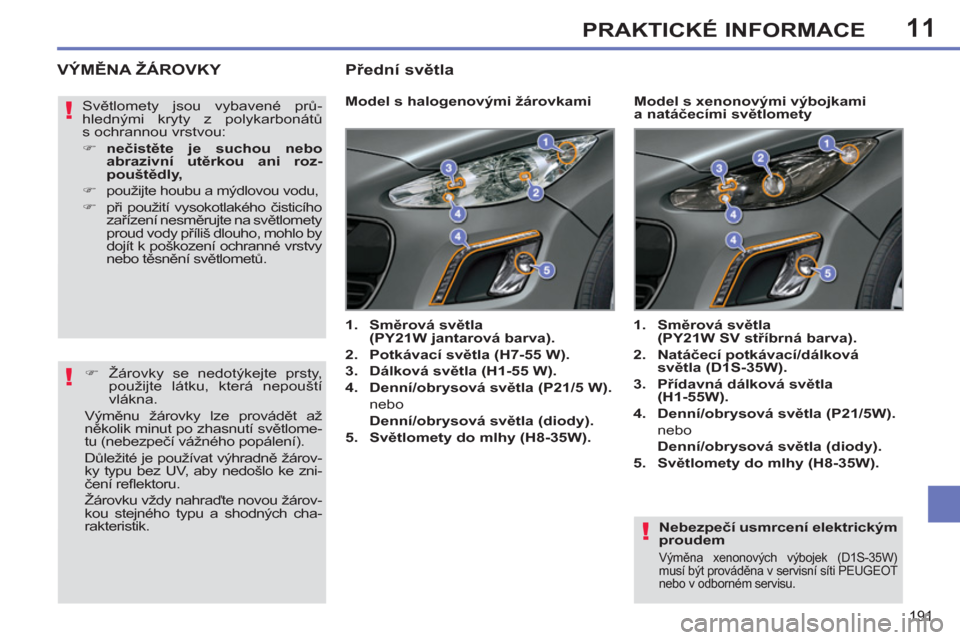

VÝMĚNA ŽÁROVKY
Model s halogenovými žárovkami
1.
Směrová světla
(PY21W jantarová barva).
2.
Potkávací světla (H7-55 W).
3.
Dálková světla (H1-55 W).
4.
Denní/obrysová světla (P21/5 W).
nebo
Denní/obrysová světla (diody).
5.
Světlomety do mlhy (H8-35W).
1.
Směrová světla
(PY21W SV stříbrná barva).
2.
Natáčecí potkávací/dálková
světla (D1S-35W).
3.
Přídavná dálková světla
(H1-55W).
4.
Denní/obrysová světla (P21/5W).
nebo
Denní/obrysová světla (diody).
5.
Svě
tlomety do mlhy (H8-35W).
Model s xenonovými výbojkami
a natáčecími světlomety Světlomety jsou vybavené prů-
hlednými kryty z polykarbonátů
s ochrannou vrstvou:
)
nečistěte je suchou nebo
abrazivní utěrkou ani roz-
pouštědly,
)
použijte houbu a mýdlovou vodu,
)
při použití vysokotlakého čisticího
zařízení nesměrujte na světlomety
proud vody příliš dlouho, mohlo by
dojít k poškození ochranné vrstvy
nebo těsnění světlometů.
)
Žárovky se nedotýkejte prsty,
použijte látku, která nepouští
vlákna.
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlome-
tu (nebezpečí vážného popálení).
Důležité je používat výhradně žárov-
ky typu bez UV, aby nedošlo ke zni-
čení refl ektoru.
Žárovku vždy nahraďte novou žárov-
kou stejného typu a shodných cha-
rakteristik.
Přední světla
Page 194 of 356
11
i
!
192
PRAKTICKÉ INFORMACE
Výměna dálkových světel
)
Přitažením za jazýček sejměte
ochranný kryt.
)
Odpojte konektor žárovky.
)
Sevřete pružiny pro uvolnění žárovky.
)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Výměna denních/obrysových světel
)
Přitažením za jazýček sejměte
ochranný kryt.
)
Odpojte konektor žárovky.
)
Otočte objímku žárovky o čtvrt otáčky
a vyjměte ji.
)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Výměna žárovky potkávacích sv
ětel
)
Přitažením za jazýček sejměte
ochranný kryt.
)
Odpojte konektor žárovky.
)
Roztáhněte pružiny pro uvolnění
žárovky.
)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Výměna žárovek směrových světel
)
Otočte objímku žárovky o čtvrt otáčky
a vytáhněte ji.
)
Vytáhněte žárovku a vyměňte ji.
Při montáži proveďte úkony v obráceném
pořadí.
Žárovky jantarové nebo stříbrné bar-
vy, jako mají směrová světla, musí
být nahrazeny žárovkami se stejný-
mi charakteristikami a barvou.
Po montáži pečlivě uzavřete ochran-
ný kryt pro zaručení těsnosti světlo-
metu.
Page 195 of 356
11PRAKTICKÉ INFORMACE
Výměna světlometů do mlhy
)
Zasuňte šroubovák do mezery mezi
středem bočního směrového světla
a paticí zpětného zrcátka.
)
Zapáčete šroubovákem pro uvolnění
bočního směrového světla a vyjměte jej.
)
Odpojte konektor bočního směrového
světla.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Pro získání bočních směrových světel
se obraťte na servisní síť PEUGEOT
nebo na odborný servis.
Výměna integrovaných bočních
směrových světel
Pro výměnu těchto žárovek se obraťte na
servisní síť PEUGEOT nebo na odborný
servis.
Výměna diod denních/obrysových
světel
Přejete-li si provést výměnu tohoto
typu osvětlení s elektroluminscenční-
mi diodami, obraťte se na servisní síť
PEUGEOT nebo na odborný servis.
Page 196 of 356
11
i
194
PRAKTICKÉ INFORMACE
Zadní světla
1.
Brzdová/obrysová světla (P21/5 W).
2.
Obrysová světla (P21/5 W).
3.
Světlo do mlhy na levé straně
(P21 W).
Zpětné světlo na pravé straně
(P21 W).
4.
Směrová světla (P21 W).
Výměna žárovek
Těchto pět žárovek se mění z vnější
strany zavazadlového prostoru:
)
demontujte dvě upevňovací matice
světla,
)
opatrně z vnější strany vyjměte světlo,
)
odpojte konektor světla,
)
zatlačte na čtyři jazýčky a vytáhněte
držák žárovek,
)
otočte žárovku o čtvrt otáčky a vyměň-
te ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Jestliže je vozidlo vybaveno audio-
systémem JBL, vyšroubujte nejprve
tři upevňovací šrouby basové skříně
na pravé straně, poté skříň posuňte.
)
na pravé straně sejměte přístupové
víko,
)
na levé straně otočte o čtvrt otáčky
upevňovací šroub a sejměte víko
úložné schránky,
)
uvolněte úložnou schránku,
Page 197 of 356
11
195
PRAKTICKÉ INFORMACE
Výměna žárovek třetího brzdového
světla (4 žárovky W 5 W)
)
Vycvakněte zleva doprava horní
obložení dveří zavazadlového pro-
storu.
)
Vyšroubujte dvě upevňovací matice A
světla.
)
Vycvakněte centrální kolík světla.
)
Z vnější strany vyjměte světlo.
)
Odpojte konektor od držáku žárovek
a hadičku ostřikovače skla.
)
Uvolněte držák žárovek od světla
zatlačením na dva jazýčky B
.
)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Při utahování matic netlačte na světlo.
Výměna žárovek osvětlení
registrační značky (W 5 W)
)
Zasuňte tenký šroubovák do jednoho
z vnějších otvorů průhledného krytu.
)
Zatlačte směrem ven pro uvolnění
krytu.
)
Sejměte průhledný kryt.
)
Vytáhněte žárovku a vyměňte ji.
Page 198 of 356
11
196
PRAKTICKÉ INFORMACE
Zadní světla
1.
Brzdová/obrysová světla
(P21/5 W).
2.
Obrysová světla
(P21/5 W).
3.
Světlo do mlhy, levá strana
(P21 W).
Zpětné světlo, pravá strana
(P21 W).
4.
Směrová světla (P21 W).
Výměna světel
Těchto pět žárovek se mění z vnější
strany zavazadlového prostoru:
)
vycvakněte konektor světla,
)
oddalte všech pět jazýčků a vyjměte
držák žárovek,
)
otočte žárovku o čtvrt otáčky a vyměň-
te ji.
)
otevřete zavazadlový prostor,
)
povolte oba upevňovací šrouby
světla,
)
opatrně světlo vysuňte přitažením
jeho spodní části a otočením smě-
rem ven,
Při zpětné montáži proveďte operace
v opačném pořadí.
Dbejte na řádné zasunutí světla do
vodítek, veďte pohyb v ose vozidla.
Page 199 of 356
11PRAKTICKÉ INFORMACE
Výměna osvětlení registrační značky
(W 5 W)
)
Zasuňte tenký šroubovák do jednoho
z vnějších otvorů průhledného krytu.
)
Pro jeho vycvaknutí jej zatlačte
směrem ven.
)
Vyjměte průhledný kryt.
)
Vytáhněte žárovku a vyměňte ji.
Výměna třetího brzdového světla
(SW - 4 žárovky W 5 W)
)
Vyšroubujte dvě upevňovací mati-
ce A
světla.
)
Vyjměte světlo z vnější strany vozidla.
)
Odpojte konektor a hadičku ostřiko-
vače od světla.
)
Příslušnou objímkou poškozené
žárovky otočte o čtvrt otáčky.
)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži prověďte uvedené
operace v opačném pořadí.
Nevyvíjejte na světlo v okamžiku utaho-
vání jeho matic žádnou sílu.
Výměna třetího brzdového světla
(SW - diody)
Pro výměnu tohoto typu světla se obraťte
na servisní síť PEUGEOT nebo na odbor-
ný servis.
Page 200 of 356
11
!
i
198
PRAKTICKÉ INFORMACE
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybave-
ní, které není dodáváno a doporuče-
no společností PEUGEOT a nebylo
nainstalováno podle jejích předpisů,
zejména je-li celková spotřeba doda-
tečně připojených přístrojů větší než
10 miliampér.
Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se sériovým
a na přání montovaným vybavením.
Před instalováním dalšího vyba-
vení nebo elektrických doplňků do
vozidla se poraďte s pracovníky
servisní sítě PEUGEOT nebo pra-
covníky odborného servisu.
VÝMĚNA POJISTKY
Přístup k pomůckám
Pinzeta pro vysunutí pojistek je umís-
těná na vnitřní straně víka pojistkové
skřínky v palubní desce.
Přístup:
)
otočte šroubem o čtvrt otáčky smě-
rem doleva,
)
uvolněte víko přitažením jeho pra-
vého horního rohu,
)
sejměte kompletně víko a obraťte ho,
)
vyjměte držák, na jehož zadní straně
je upevněná pinzeta.
Výměna pojistky
Před výměnou pojistky je nutno:
)
zjistit příčinu poruchy a odstranit ji,
)
vypnout všechny elektrické spotře-
biče,
)
znehybnit vozidlo a vypnout zapalo-
vání,
)
určit vadnou pojistku podle tabulek
a schémat vyobrazených na násle-
dujících stranách.
Pro zásah na pojistce je bezpodmíneč-
ně nutné:
)
použít speciální pinzetu pro vytažení
pojistky z jejího uložení a ověřit stav
jejího vlákna,
)
vadnou pojistku vždy nahradit pojist-
kou se stejnou proudovou hodnotou
(stejné barvy); odlišná proudová
hodnota by mohla způsobit poruchu
funkce (nebezpečí požáru).
Pokud v krátké době po výměně pojistky
nastane porucha, nechte elektrické vyba-
vení ověřit v servisní síti PEUGEOT nebo
v odborném servisu.
Dobrá
Špatná
Pinzeta
