7
129
GYERMEKEK BIZTONSÁGA

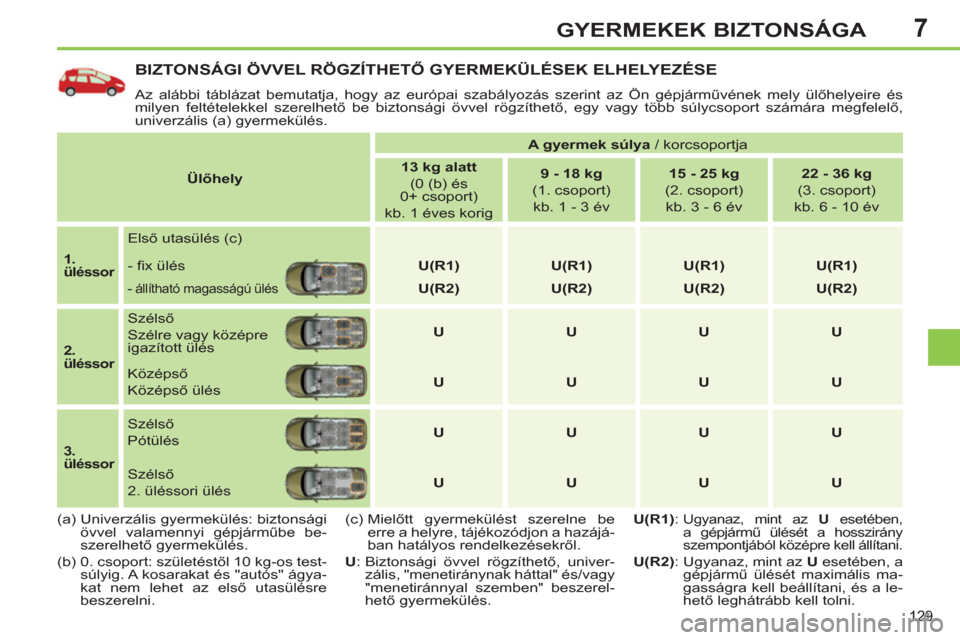

BIZTONSÁGI ÖVVEL RÖGZÍTHETŐ GYERMEKÜLÉSEK ELHELYEZÉSE
Az alábbi táblázat bemutatja, hogy az európai szabályozás szerint az Ön gépjárművének mely ülőhelyeire és
milyen feltételekkel szerelhető be biztonsági övvel rögzíthető, egy vagy több súlycsoport számára megfelelő,
univerzális (a) gyermekülés.
(a) Univerzális gyermekülés: biztonsági
övvel valamennyi gépjárműbe be-
szerelhető gyermekülés.
(b) 0. csoport: születéstől 10 kg-os test-
súlyig. A kosarakat és "autós" ágya-
kat nem lehet az első utasülésre
beszerelni.
Ülőhely
A gyermek súlya
/ korcsoportja
13 kg alatt
(0 (b) és
0+ csoport)
kb. 1 éves korig
9 - 18 kg
(1. csoport)
kb. 1 - 3 év
15 - 25 kg
(2. csoport)
kb. 3 - 6 év
22 - 36 kg
(3. csoport)
kb. 6 - 10 év
1.
üléssor
Első utasülés (c)
- fi x ülés
U
(R1)
U
(R1)
U
(R1)
U
(R1)
- állítható magasságú ülés
U(R2)
U(R2)
U(R2)
U(R2)
2.
üléssor
Szélső
Szélre vagy középre
igazított ülés
U
U
U
U
Középső
Középső ülés
U
U
U
U
3.
üléssor
Szélső
Pótülés
U
U
U
U
Szélső
2. üléssori ülés
U
U
U
U
(c) Mielőtt gyermekülést szerelne be
erre a helyre, tájékozódjon a hazájá-
ban hatályos rendelkezésekről.
U
: Biztonsági övvel rögzíthető, univer-
zális, "menetiránynak háttal" és/vagy
"menetiránnyal szemben" beszerel-
hető gyermekülés.
U(R1)
:
Ugyanaz, mint az U
esetében,
a gépjármű ülését a hosszirány
szempontjából középre kell állítani.
U(R2)
: Ugyanaz, mint az U
esetében, a
gépjármű ülését maximális ma-
gasságra kell beállítani, és a le-
hető leghátrább kell tolni.
Page 132 of 382
7
130
GYERMEKEK BIZTONSÁGA

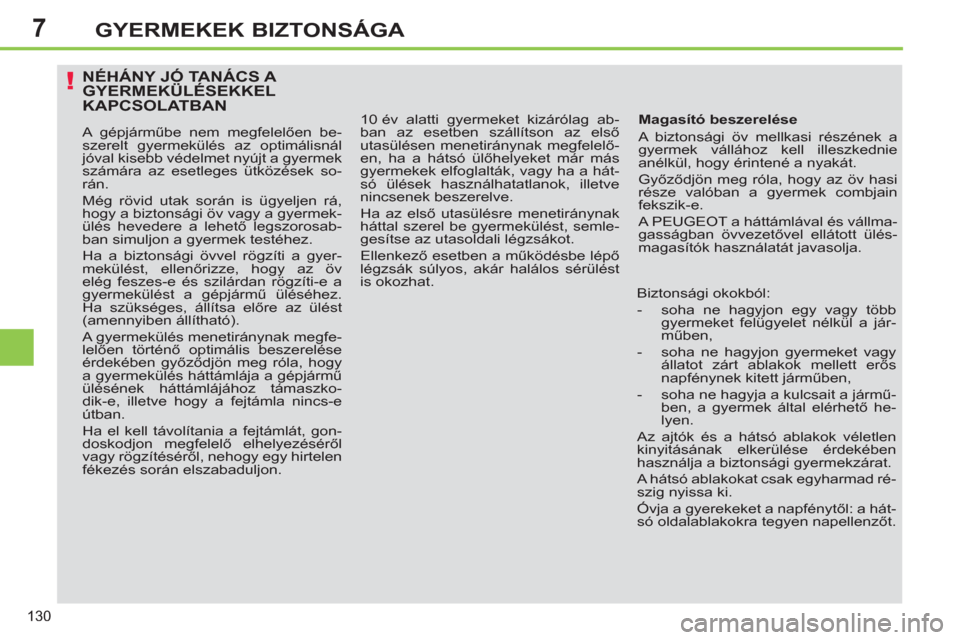

NÉHÁNY JÓ TANÁCS A GYERMEKÜLÉSEKKELKAPCSOLATBAN
Magasító beszerelése
A biztonsági öv mellkasi részének a
gyermek vállához kell illeszkednie
anélkül, hogy érintené a nyakát.
Győződjön meg róla, hogy az öv hasi
része valóban a gyermek combjain
fekszik-e.
A PEUGEOT a háttámlával és vállma-
gasságban övvezetővel ellátott ülés-
magasítók használatát javasolja.
Biztonsági okokból:
- soha ne hagyjon egy vagy több
gyermeket felügyelet nélkül a jár-
műben,
- soha ne hagyjon gyermeket vagy
állatot zárt ablakok mellett erős
napfénynek kitett járműben,
- soha ne hagyja a kulcsait a jármű-
ben, a gyermek által elérhető he-
lyen.
Az ajtók és a hátsó ablakok véletlen
kinyitásának elkerülése érdekében
használja a biztonsági gyermekzárat.
A hátsó ablakokat csak egyharmad ré-
szig nyissa ki.
Óvja a gyerekeket a napfénytől: a hát-
só oldalablakokra tegyen napellenzőt.
A gépjárműbe nem megfelelően be-
szerelt gyermekülés az optimálisnál
jóval kisebb védelmet nyújt a gyermek
számára az esetleges ütközések so-
rán.
Még rövid utak során is ügyeljen rá,
hogy a biztonsági öv vagy a gyermek-
ülés hevedere a lehető legszorosab-
ban simuljon a gyermek testéhez.
Ha a biztonsági övvel rögzíti a gyer-
mekülést, ellenőrizze, hogy az öv
elég feszes-e és szilárdan rögzíti-e a
gyermekülést a gépjármű üléséhez.
Ha szükséges, állítsa előre az ülést
(amennyiben állítható).
A gyermekülés menetiránynak megfe-
lelően történő optimális beszerelése
érdekében győződjön meg róla, hogy
a gyermekülés háttámlája a gépjármű
ülésének háttámlájához támaszko-
dik-e, illetve hogy a fejtámla nincs-e
útban.
Ha el kell távolítania a fejtámlát, gon-
doskodjon megfelelő elhelyezéséről
vagy rögzítéséről, nehogy egy hirtelen
fékezés során elszabaduljon. 10 év alatti gyermeket kizárólag ab-
ban az esetben szállítson az első
utasülésen menetiránynak megfelelő-
en, ha a hátsó ülőhelyeket már más
gyermekek elfoglalták, vagy ha a hát-
só ülések használhatatlanok, illetve
nincsenek beszerelve.
Ha az első utasülésre menetiránynak
háttal szerel be gyermekülést, semle-
gesítse az utasoldali légzsákot.
Ellenkező esetben a működésbe lépő
légzsák súlyos, akár halálos sérülést
is okozhat.
Page 133 of 382
7
131
GYERMEKEK BIZTONSÁGA

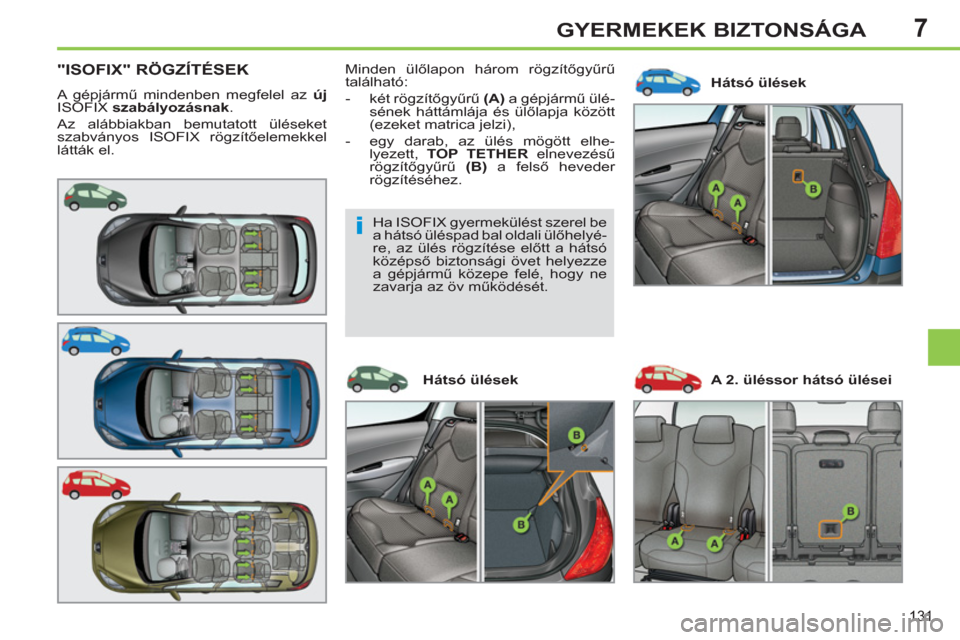

"ISOFIX" RÖGZÍTÉSEK
A gépjármű mindenben megfelel az új
ISOFIX szabályozásnak
.
Az alábbiakban bemutatott üléseket
szabványos ISOFIX rögzítőelemekkel
látták el. Hátsó ülések Minden ülőlapon három rögzítőgyűrű
található:
- két rögzítőgyűrű (A)
a gépjármű ülé-
sének háttámlája és ülőlapja között
(ezeket matrica jelzi),
- egy darab, az ülés mögött elhe-
lyezett, TOP TETHER
elnevezésű
rögzítőgyűrű (B)
a felső heveder
rögzítéséhez.
Hátsó ülések A 2. üléssor hátsó ülései
Ha ISOFIX gyermekülést szerel be
a hátsó üléspad bal oldali ülőhelyé-
re, az ülés rögzítése előtt a hátsó
középső biztonsági övet helyezze
a gépjármű közepe felé, hogy ne
zavarja az öv működését.
Page 134 of 382
7
132
GYERMEKEK BIZTONSÁGA
Az ISOFIX rögzítőrendszer a gyermek-
ülés könnyű, biztonságos és gyors be-
szerelését teszi lehetővé.
Az ISOFIX gyermekülések
két, a két
rögzítőgyűrűbe (A)
könnyűszerrel rög-
zíthető retesszel rendelkeznek.
Bizonyos gyermekülések rendelkeznek
a rögzítőgyűrűbe (B)
illeszthető felső
hevederrel
is. Az esetleges ütközések alkalmával
a nem megfelelően beszerelt gyer-
mekülés csökkenti a gépjárműben
utazó gyermek védelmének hatás-
fokát.
A gépjárművébe történő beszere-
lésre alkalmas ISOFIX gyermekülé-
sekről az elhelyezésükre vonatkozó
összefoglaló táblázat alapján tájéko-
zódhat.
A heveder rögzítéséhez emelje fel a gép-
jármű ülésének fejtámláját, és vezesse
át a horgot a rudak között. Ezt követően
rögzítse a horgot a rögzítőgyűrűhöz (B)
,
és feszítse meg a felső hevedert.
Page 135 of 382
7
133
GYERMEKEK BIZTONSÁGA

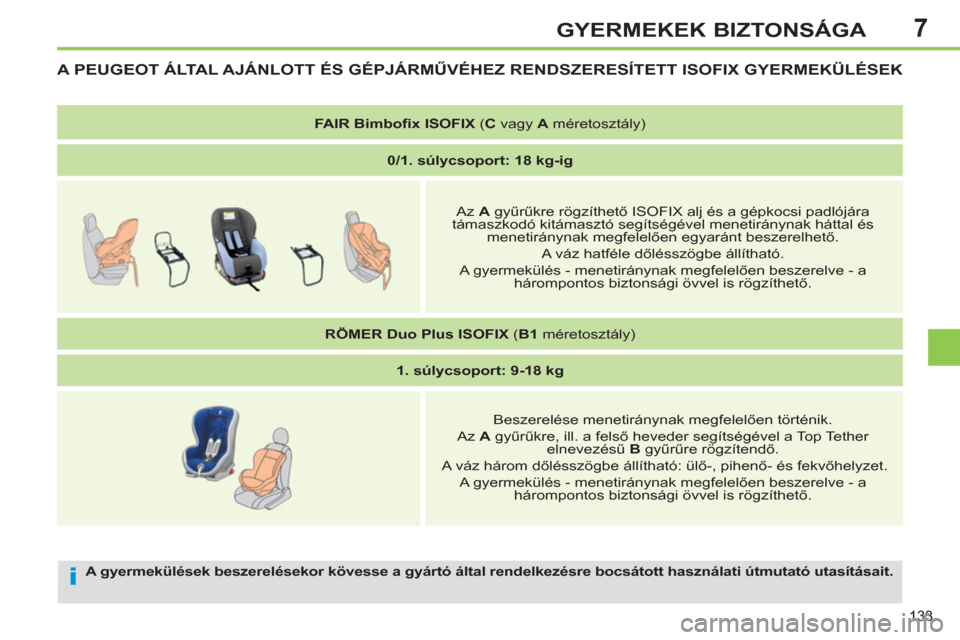

A gyermekülések beszerelésekor kövesse a gyártó által rendelkezésre bocsátott használati útmutató utasításait.
A PEUGEOT ÁLTAL AJÁNLOTT ÉS GÉPJÁRMŰVÉHEZ RENDSZERESÍTETT ISOFIX GYERMEKÜLÉSEK
FAIR Bimbofi x ISOFIX
( C
vagy A
méretosztály)
0/1. súlycsoport: 18 kg-ig
Az A
gyűrűkre rögzíthető ISOFIX alj és a gépkocsi padlójára
támaszkodó kitámasztó segítségével menetiránynak háttal és
menetiránynak megfelelően egyaránt beszerelhető.
A váz hatféle dőlésszögbe állítható.
A gyermekülés - menetiránynak megfelelően beszerelve - a
hárompontos biztonsági övvel is rögzíthető.
RÖMER Duo
Plus ISOFIX
( B1
méretosztály)
1. súlycsoport: 9-18 kg
Beszerelése menetiránynak megfelelően történik.
Az A
gyűrűkre, ill. a felső heveder segítségével a Top Tether
elnevezésű B
gyűrűre rögzítendő.
A váz három dőlésszögbe állítható: ülő-, pihenő- és fekvőhelyzet.
A gyermekülés - menetiránynak megfelelően beszerelve - a
hárompontos biztonsági övvel is rögzíthető.
Page 136 of 382
7
134
GYERMEKEK BIZTONSÁGA

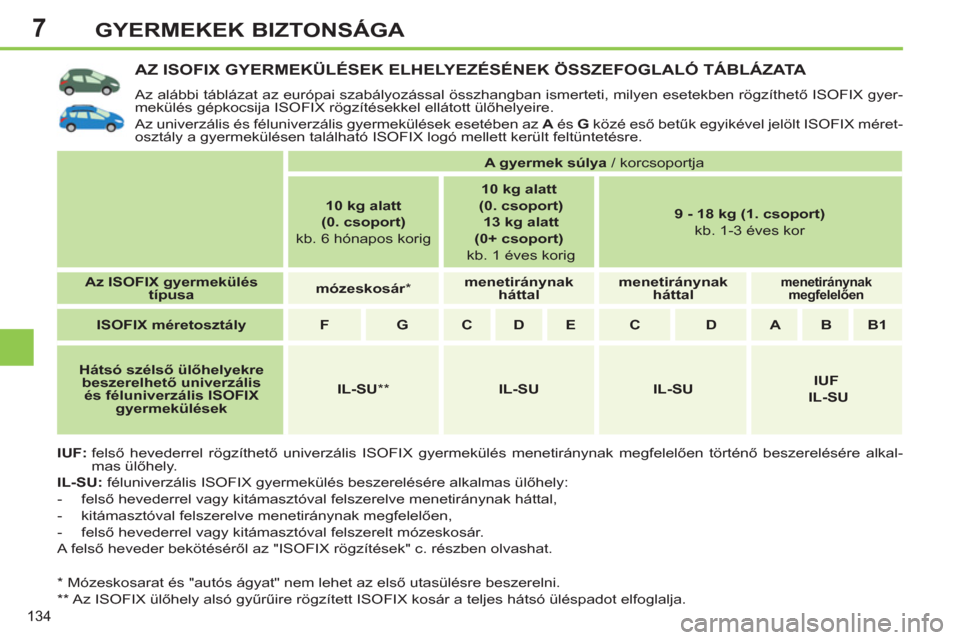

AZ ISOFIX GYERMEKÜLÉSEK ELHELYEZÉSÉNEK ÖSSZEFOGLALÓ TÁBLÁZATA
Az alábbi táblázat az európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető ISOFIX gyer-
mekülés gépkocsija ISOFIX rögzítésekkel ellátott ülőhelyeire.
Az univerzális és féluniverzális gyermekülések esetében az A
és G
közé eső betűk egyikével jelölt ISOFIX méret-
osztály a gyermekülésen található ISOFIX logó mellett került feltüntetésre.
IUF:
felső hevederrel rögzíthető univerzális ISOFIX gyermekülés menetiránynak megfelelően történő beszerelésére alkal-
mas ülőhely.
IL-SU:
féluniverzális ISOFIX gyermekülés beszerelésére alkalmas ülőhely:
- felső hevederrel vagy kitámasztóval felszerelve menetiránynak háttal,
- kitámasztóval felszerelve menetiránynak megfelelően,
- felső hevederrel vagy kitámasztóval felszerelt mózeskosár.
A felső heveder bekötéséről az "ISOFIX rögzítések" c. részben olvashat.
*
Mózeskosarat és "autós ágyat" nem lehet az első utasülésre beszerelni.
**
Az ISOFIX ülőhely alsó gyűrűire rögzített ISOFIX kosár a teljes hátsó üléspadot elfoglalja.
A gyermek súlya
/ korcsoportja
10 kg alatt
(0. csoport)
kb. 6 hónapos korig
10 kg alatt
(0. csoport)
13 kg alatt
(0+ csoport)
kb. 1 éves korig
9 - 18 kg (1. csoport)
kb. 1-3 éves kor
Az ISOFIX gyermekülés
típusa
mózeskosár
*
menetiránynak
háttal
menetiránynak
háttal
menetiránynak
megfelelően
ISOFIX méretosztály
F
G
C
D
E
C
D
A
B
B1
Hátsó szélső ülőhelyekre
beszerelhető univerzális
és féluniverzális ISOFIX
gyermekülések
IL-SU
**
IL-SU
IL-SU
IUF
IL-SU
Page 137 of 382
7
135
GYERMEKEK BIZTONSÁGA

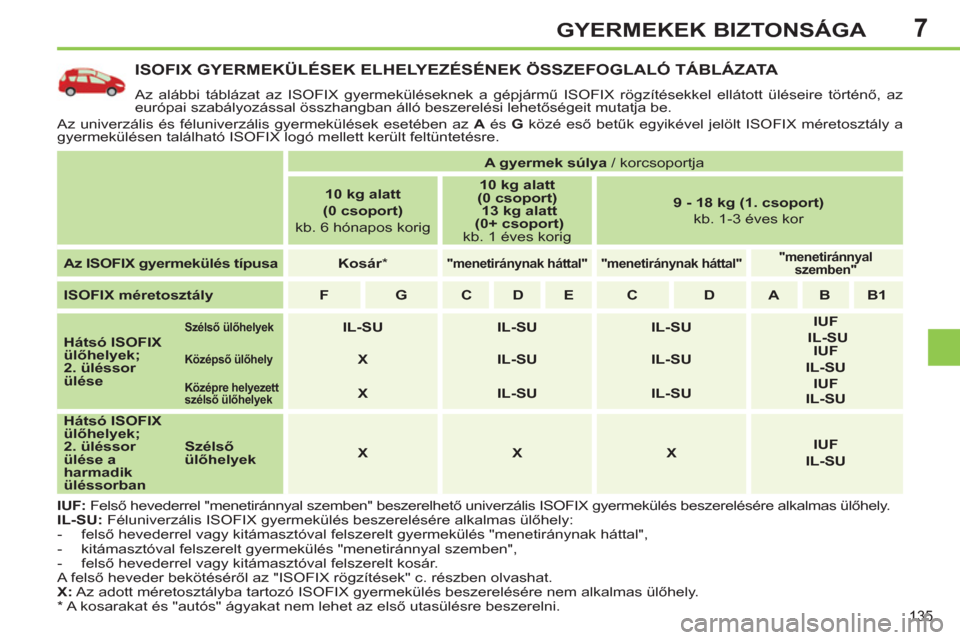

ISOFIX GYERMEKÜLÉSEK ELHELYEZÉSÉNEK ÖSSZEFOGLALÓ TÁBLÁZATA
Az alábbi táblázat az ISOFIX gyermeküléseknek a gépjármű ISOFIX rögzítésekkel ellátott üléseire történő, az
európai szabályozással összhangban álló beszerelési lehetőségeit mutatja be.
Az univerzális és féluniverzális gyermekülések esetében az A
és G
közé eső betűk egyikével jelölt ISOFIX méretosztály a
gyermekülésen található ISOFIX logó mellett került feltüntetésre.
IUF:
Felső hevederrel "menetiránnyal szemben" beszerelhető univerzális ISOFIX gyermekülés beszerelésére alkalmas ülőhely.
IL-SU:
Féluniverzális ISOFIX gyermekülés beszerelésére alkalmas ülőhely:
- felső hevederrel vagy kitámasztóval felszerelt gyermekülés "menetiránynak háttal",
- kitámasztóval felszerelt gyermekülés "menetiránnyal szemben",
- felső hevederrel vagy kitámasztóval felszerelt kosár.
A felső heveder bekötéséről az "ISOFIX rögzítések" c. részben olvashat.
X:
Az adott méretosztályba tartozó ISOFIX gyermekülés beszerelésére nem alkalmas ülőhely.
A gyermek súlya
/ korcsoportja
10 kg alatt
(0 csoport)
kb. 6 hónapos korig
10 kg alatt
(0 csoport)
13 kg alatt
(0+ csoport)
kb. 1 éves korig
9 - 18 kg (1. csoport)
kb. 1-3 éves kor
Az ISOFIX gyermekülés típusa
Kosár
*
"menetiránynak háttal"
"menetiránynak háttal"
"menetiránnyal
szemben"
ISOFIX méretosztály
F
G
C
D
E
C
D
A
B
B1
Hátsó ISOFIX
ülőhelyek;
2. üléssor
ülése
Szélső ülőhelyek
IL-SU
IL-SU
IL-SU
IUF
IL-SU
Középső ülőhely
X
IL-SU
IL-SU
IUF
IL-SU
Középre helyezett
szélső ülőhelyek
X
IL-SU
IL-SU
IUF
IL-SU
Hátsó ISOFIX
ülőhelyek;
2. üléssor
ülése a
harmadik
üléssorban
Szélső
ülőhelyek
X
X
X
IUF
IL-SU
*
A kosarakat és "autós" ágyakat nem lehet az első utasülésre beszerelni.
Page 138 of 382
7
136
GYERMEKEK BIZTONSÁGA

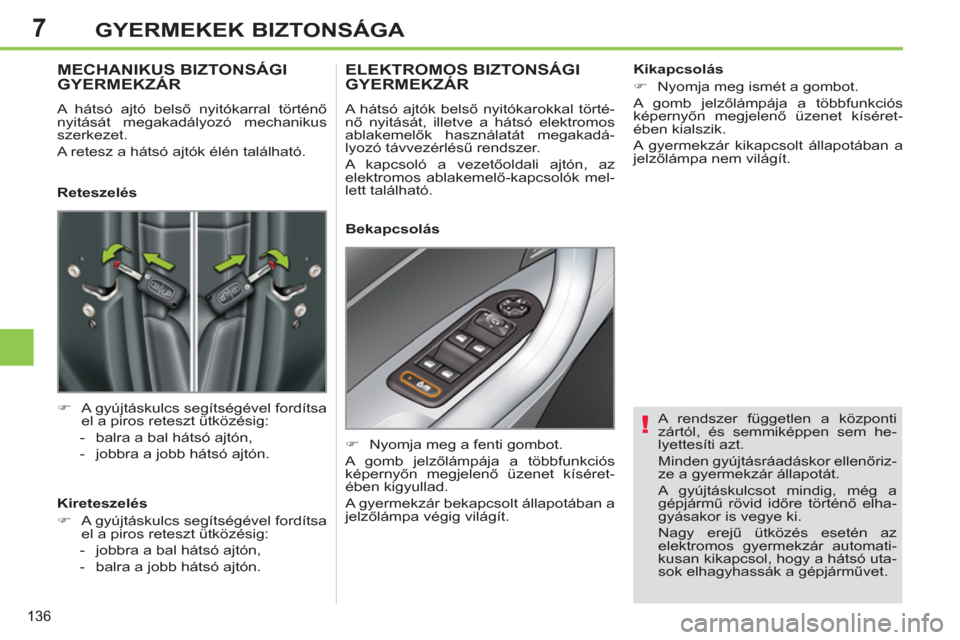

A rendszer független a központi
zártól, és semmiképpen sem he-
lyettesíti azt.
Minden gyújtásráadáskor ellenőriz-
ze a gyermekzár állapotát.
A gyújtáskulcsot mindig, még a
gépjármű rövid időre történő elha-
gyásakor is vegye ki.
Nagy erejű ütközés esetén az
elektromos gyermekzár automati-
kusan kikapcsol, hogy a hátsó uta-
sok elhagyhassák a gépjárművet.
MECHANIKUS BIZTONSÁGI GYERMEKZÁR
A hátsó ajtó belső nyitókarral történő
nyitását megakadályozó mechanikus
szerkezet.
A retesz a hátsó ajtók élén található.
)
A gyújtáskulcs segítségével fordítsa
el a piros reteszt ütközésig:
- balra a bal hátsó ajtón,
- jobbra a jobb hátsó ajtón.
ELEKTROMOS BIZTONSÁGI GYERMEKZÁR
A hátsó ajtók belső nyitókarokkal törté-
nő nyitását, illetve a hátsó elektromos
ablakemelők használatát megakadá-
lyozó távvezérlésű rendszer.
A kapcsoló a vezetőoldali ajtón, az
elektromos ablakemelő-kapcsolók mel-
lett található.
)
Nyomja meg a fenti gombot.
A gomb jelzőlámpája a többfunkciós
képernyőn megjelenő üzenet kíséret-
ében kigyullad.
A gyermekzár bekapcsolt állapotában a
jelzőlámpa végig világít.
Reteszelés
Kireteszelés
)
A gyújtáskulcs segítségével fordítsa
el a piros reteszt ütközésig:
- jobbra a bal hátsó ajtón,
- balra a jobb hátsó ajtón.
Bekapcsolás
Kikapcsolás
)
Nyomja meg ismét a gombot.
A gomb jelzőlámpája a többfunkciós
képernyőn megjelenő üzenet kíséret-
ében kialszik.
A gyermekzár kikapcsolt állapotában a
jelzőlámpa nem világít.
Page 139 of 382
8
137
BIZTONSÁG
IRÁNYJELZŐK
60 km/h feletti sebességnél a húsz
másodpercnél hosszabb időre kint
felejtett irányjelzőre erősödő hang-
jelzés hívja fel a fi gyelmet.
)
Bal: nyomja lefelé a világításkap-
csolót az ellenállási ponton túlra.
)
Jobb: nyomja felfelé a világításkap-
csolót az ellenállási ponton túlra.
ELAKADÁSJELZŐ
A vizuális fi gyelemfelkeltést szolgáló
rendszer az irányjelzők villogásával fi -
gyelmezteti a forgalom többi résztve-
vőjét a meghibásodott, vontatott vagy
balesetet szenvedett gépjárműre.
)
Nyomja meg ezt a gombot: az irány-
jelzők villogni kezdenek.
Az elakadásjelző levett gyújtásnál is
működőképes.
Elakadásjelzők automatikus
bekapcsolása
KÜRT
)
Nyomja meg a kormánykerék vala-
melyik küllőjét.
A kürtöt mérsékelten és kizárólag a
következő esetekben használja:
- közvetlen vészhelyzetben,
- fi gyelmeztetésként kerékpáros
vagy gyalogos előzése előtt,
- beláthatatlan útszakaszhoz ér-
kezve.
A berendezés hangjelzéssel hívja fel a
forgalom többi résztvevőjének fi gyelmét
az esetleges veszélyhelyzetre.
Hirtelen fékezéskor a lassulás mértéké-
től függően az elakadásjelzők automa-
tikusan bekapcsolnak. A legközelebbi
gázadáskor automatikusan kikapcsol-
nak.
)
A gomb megnyomásával is kikap-
csolhatja őket.
Az 1,6 l THP 200 LE-s benzinmotorral
szerelt gépjárműveknél az ESP/ASR
rendszer és a vészfékrásegítő rendszer
semlegesítése esetén az elakadásjelzők
automatikus bekapcsolása funkció is ki-
kapcsol; olvassa el a "Menetpálya-ellenőr-
ző rendszerek - § Semlegesítés" c. részt.
Page 140 of 382
8
138
BIZTONSÁG
KERÉKNYOMÁS-ELLENŐRZÉS
A rendszer a gumiabroncsok nyomásá-
nak menet közben történő, állandó el-
lenőrzését teszi lehetővé. Az ilyen rendszerrel felszerelt kere-
kek javítását és a gumiabroncsok
cseréjét a PEUGEOT hálózatban
vagy egy szakszervizben kell elvé-
geztetni.
Ha a kerékcsere során felszerelt
gumiabroncsot nem érzékeli a
rendszer (például téli gumi felsze-
relésekor), a rendszer újrainiciali-
zálását a PEUGEOT hálózatban
vagy egy szakszervizben kell elvé-
geztetni.
A gépjármű dinamikai jellemzőinek
optimális szinten tartása és a gu-
miabroncsok idő előtti kopásának
megelőzése érdekében - főként
fokozott igénybevétel (jelentős ter-
helés, nagy sebesség) esetén - a
rendszer meglététől függetlenül a
gumiabroncsnyomást rendszere-
sen ellenőrizni kell (lásd a "Gépjár-
mű azonosító elemei" c. részt).
A nyomásértékek ellenőrzését hi-
deg gumiabroncsokon, legalább
havonta el kell végezni. Ügyeljen a
pótkerék nyomásának rendszeres
ellenőrzésére is.
A keréknyomás-ellenőrző rend-
szert átmenetileg zavarhatják a
közeli frekvencia-tartományok rá-
dióelektromos jelei.
Rendellenesség esetén a szelepekbe be-
épített érzékelők riasztanak (20 km/óra
feletti sebességnél).
A kombinált kijelzőn látható
visszajelzés kigyullad és/vagy
a képernyőn hangjelzés kísé-
retében az adott kereket jelölő
üzenet jelenik meg.
)
Ellenőriztesse a lehető leggyorsab-
ban a gumiabroncsok nyomását.
Az ellenőrzést hideg gumiabroncsokon
kell elvégezni.
Lapos gumiabroncs
Az azonnali megállás ( STOP
) jel-
zés kigyullad és/vagy a kombinált
kijelzőn látható visszajelzés hang-
jelzés és a többfunkciós képernyőn
megjelenő, az érintett kereket jelö-
lő üzenet kíséretében kigyullad.
)
Hirtelen kormánymozdulat és hirtelen
fékezés nélkül azonnal állítsa le a gép-
kocsit.
)
Javíttassa meg vagy cserélje ki a meg-
hibásodott (defektes vagy lapos) gumi-
abroncsot, és a lehető legrövidebb időn
belül ellenőrizze a gumiabroncsok nyo-
mását.
Defektes gumiabroncs
A keréknyomás-ellenőrző rendszer
támogatja a vezetést, de nem he-
lyettesíti a körültekintő, felelősség-
teljes vezetői magatartást.
Nem észlelt vagy
hibás érzékelő(k)
A kombinált kijelzőn látható visz-
szajelzés kigyullad és/va
gy a
képernyőn hangjelzés kísére tében
egy üzenet jelenik meg, amely a
nem érzé
kelt kerék helyét határozza meg,
vagy a rendszer működési rendellenességéről
tájékoztat.
A hibás érzékelő(k) cseréje érdekében
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Ez az üzenet abban az esetben is
megjelenik, ha valamelyik kereket
eltávolítja a gépkocsitól (javítás al-
kalmával), vagy ha érzékelő nélküli
gumiabroncsot szerel fel a gépko-
csira.
Ha gépjárműve rendelkezik pótke-
rékkel, azon nincs érzékelő.
