Page 121 of 382
6
119
KIALAKÍTÁS

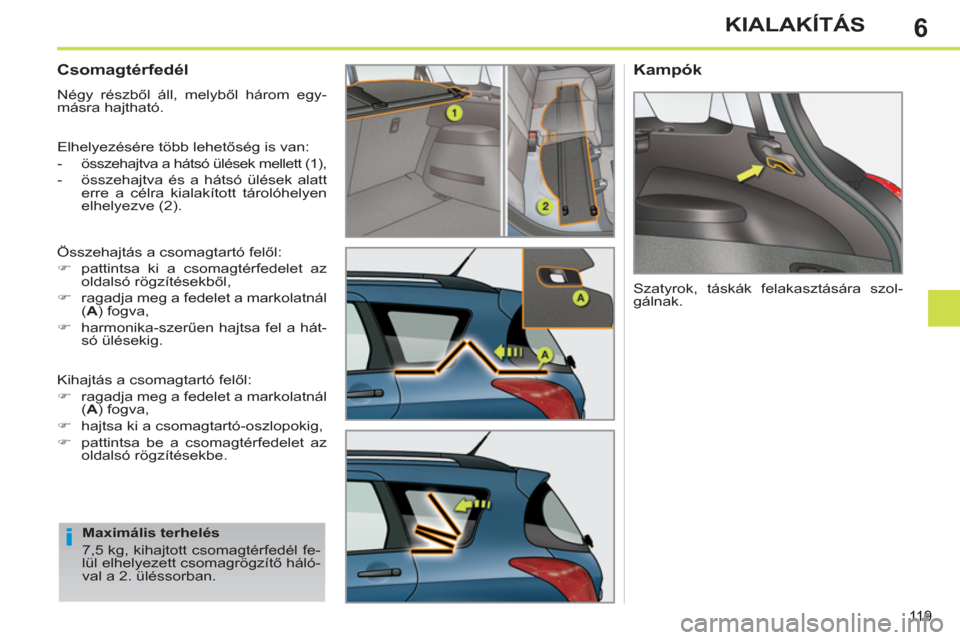

Csomagtérfedél
Négy részből áll, melyből három egy-
másra hajtható.
Elhelyezésére több lehetőség is van:
- összehajtva a hátsó ülések mellett (1),
- összehajtva és a hátsó ülések alatt
erre a célra kialakított tárolóhelyen
elhelyezve (2).
Összehajtás a csomagtartó felől:
)
pattintsa ki a csomagtérfedelet az
oldalsó rögzítésekből,
)
ragadja meg a fedelet a markolatnál
( A
) fogva,
)
harmonika-szerűen hajtsa fel a hát-
só ülésekig.
Kihajtás a csomagtartó felől:
)
ragadja meg a fedelet a markolatnál
( A
) fogva,
)
hajtsa ki a csomagtartó-oszlopokig,
)
pattintsa be a csomagtérfedelet az
oldalsó rögzítésekbe.
Kampók
Maximális terhelés
7,5 kg, kihajtott csomagtérfedél fe-
lül elhelyezett csomagrögzítő háló-
val a 2. üléssorban.
Szatyrok, táskák felakasztására szol-
gálnak.
Page 122 of 382
6
120
KIALAKÍTÁS

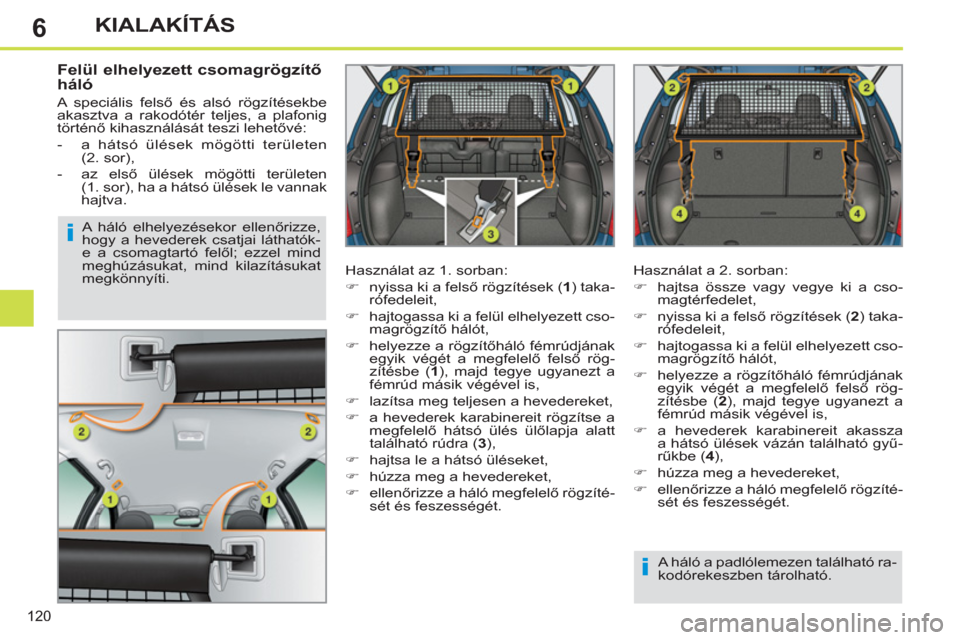

Felül elhelyezett csomagrögzítő
háló
A speciális felső és alsó rögzítésekbe
akasztva a rakodótér teljes, a plafonig
történő kihasználását teszi lehetővé:
- a hátsó ülések mögötti területen
(2. sor),
- az első ülések mögötti területen
(1. sor), ha a hátsó ülések le vannak
hajtva.
Használat az 1. sorban:
)
nyissa ki a felső rögzítések ( 1
) taka-
rófedeleit,
)
hajtogassa ki a felül elhelyezett cso-
magrögzítő hálót,
)
helyezze a rögzítőháló fémrúdjának
egyik végét a megfelelő felső rög-
zítésbe ( 1
), majd tegye ugyanezt a
fémrúd másik végével is,
)
lazítsa meg teljesen a hevedereket,
)
a hevederek karabinereit rögzítse a
megfelelő hátsó ülés ülőlapja alatt
található rúdra ( 3
),
)
hajtsa le a hátsó üléseket,
)
húzza meg a hevedereket,
)
ellenőrizze a háló megfelelő rögzíté-
sét és feszességét. Használat a 2. sorban:
)
hajtsa össze vagy vegye ki a cso-
magtérfedelet,
)
nyissa ki a felső rögzítések ( 2
) taka-
rófedeleit,
)
hajtogassa ki a felül elhelyezett cso-
magrögzítő hálót,
)
helyezze a rögzítőháló fémrúdjának
egyik végét a megfelelő felső rög-
zítésbe ( 2
), majd tegye ugyanezt a
fémrúd másik végével is,
)
a hevederek karabinereit akassza
a hátsó ülések vázán található gyű-
rűkbe ( 4
),
)
húzza meg a hevedereket,
)
ellenőrizze a háló megfelelő rögzíté-
sét és feszességét. A háló elhelyezésekor ellenőrizze,
hogy a hevederek csatjai láthatók-
e a csomagtartó felől; ezzel mind
meghúzásukat, mind kilazításukat
megkönnyíti.
A háló a padlólemezen található ra-
kodórekeszben tárolható.
Page 123 of 382
6
121
KIALAKÍTÁS

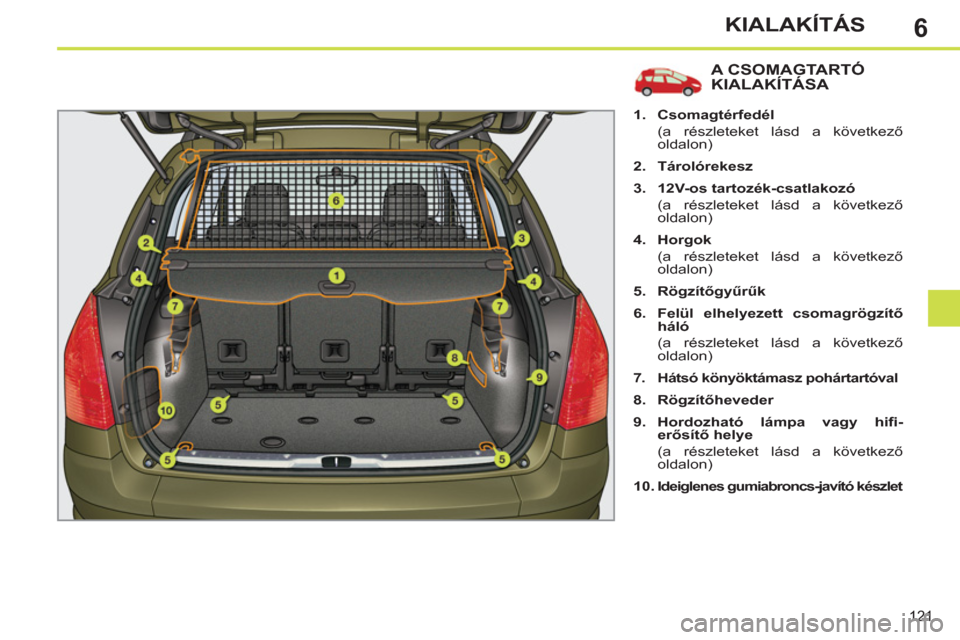

A CSOMAGTARTÓ KIALAKÍTÁSA
1.
Csomagtérfedél
(a részleteket lásd a következő
oldalon)
2.
Tárolórekesz
3.
12V-os tartozék-csatlakozó
(a részleteket lásd a következő
oldalon)
4.
Horgok
(a részleteket lásd a következő
oldalon)
5.
Rögzítőgyűrűk
6.
Felül elhelyezett csomagrögzítő
háló
(a részleteket lásd a következő
oldalon)
7.
Hátsó könyöktámasz pohártartóval
8.
Rögzítőheveder
9.
Hordozható lámpa vagy hifi -
erősítő helye
(a részleteket lásd a következő
oldalon)
10.
Ideiglenes gumiabroncs-javító készlet
Page 124 of 382
6KIALAKÍTÁS
Csomagtérfedél
Behelyezéséhez:
)
a tekercselő egyik végét helyezze a
tartóba,
)
a másik végét is illessze be a tartó-
ba, a kallantyú automatikusan rete-
szelődik,
)
húzza ki a csomagtérfedelet a cso-
magtéroszlopokig,
)
helyezze a csomagtérfedél peremét
a csomagtéroszlopok sínjeibe. Kiemeléséhez:
)
húzza ki a csomagtérfedél végeit a
csomagtéroszlopok sínjeiből,
)
engedje vissza a csomagtérfedelet
a tekercselőbe,
)
a tekercselő kiakasztásához húzza
meg és tartsa így az egyik végén ta-
lálható kallantyút,
)
emelje ki a tartóból a tekercselő ki-
akasztott végét, majd a másikat is.
Tárolásához tekercselővel felfelé, első
részével befelé helyezze a csomagtér-
küszöbhöz.
Page 125 of 382
6
123
KIALAKÍTÁS
Felül elhelyezett csomagrögzítő
háló
A speciális alsó és felső rögzítésekbe
akasztva a 2. üléssor mögött, a plafonig
rendelkezésre álló rakodótér egészé-
nek kihasználását teszi lehetővé.
12 V-os tartozék-csatlakozó
)
12 V-os (maximális teljesítmény:
120 W) tartozék csatlakoztatásához
távolítsa el a védőkupakot, és he-
lyezze be a megfelelő adaptert.
)
Fordítsa el a kulcsot "gyújtás" hely-
zetbe.
Használat a 2. üléssorban (lehajtott
vagy eltávolított pótülésekkel):
)
tekercselje fel vagy vegye ki a cso-magtérfedelet,
)
nyissa ki a felső rögzítések (1) taka-rófedeleit,
)
hajtogassa ki a felül elhelyezett cso-magrögzítő hálót,
)
helyezze a rögzítőháló fémrúdjánakegyik végét a megfelelő felső rög-
zítésbe (1 ), majd tegye ugyanezt a
fémrúd másik végével is,
) a háló hevedereinek karabinerétakassza a megfelelő, a hátsó szélső
biztonsági öv alsó rögzítésén talál-ható gyűrűbe (
2 ),
)
húzza meg a hevedereket,
)
ellenőrizze a háló megfelelő rögzíté-
sét és feszességét.
A háló elhelyezésekor ellenőrizze,
hogy a hevederek csatjai láthatók-
e a csomagtartó felől; ezzel mind
meghúzásukat, mind kilazításukat
megkönnyíti.
Kampók
Szatyrok, táskák felakasztására szol-
gálnak.
Page 126 of 382
6
124
KIALAKÍTÁS
Hordozható lámpa
A csomagtartó falába beépített, cso-
magtér-világításként és zseblámpaként
egyaránt használható levehető lámpa.
A csomagtér-világításként történő hasz-
nálattal kapcsolatban olvassa el a "Tájé-
kozódás" c. fejezet "Csomagtér-világítás"
c. részét.
Működés
A lámpa NiMH-típusú akkumulátorokkal
működik.
A hordozható lámpa kb. 45 percig üzem-
képes, és menet közben töltődik fel.
Használat
)
Felső része meghúzásával emelje
ki a lámpát a helyéről.
)
Be- és kikapcsolásához nyomja meg
a hátoldalon található kapcsolót.
)
A lámpa leállításához és megeme-
léséhez (pl. kerékcsere alkalmával)
hajtsa ki a talpat.
Visszahelyezés
)
Visszahelyezéskor mindig a hordoz-
ható lámpa alsó részét illessze elő-
ször a tartóba.
Így a lámpa automatikusan kikap-
csol, ha Ön elfelejtette volna kikap-
csolni.
Oldalsó napellenzők
A 2. üléssor ablakaira szerelve a nap
sugaraival szemben nyújtanak védel-
met a gyermekek számára.
)
A napellenzőt a középső nyelvnél
fogva húzza le.
)
A napellenző kapcsait rögzítse a
megfelelő horgokhoz.
Az akkumulátorok behelyezésekor
ügyeljen a helyes polaritásra.
Az akkumulátorok helyett soha ne
használjon elemeket. Ha rosszul helyezi vissza, előfor-
dulhat, hogy a lámpa nem töltődik
fel, és a csomagtartó nyitásakor
nem kapcsol be.
Page 127 of 382
7
125
GYERMEKEK BIZTONSÁGA
A
PEUGEOT azt javasolja,
hogy
a gyermekeket a gépjármű hátsó
ülésein
szállítsa:
- a menetiránynak háttal
2 éves
korig,
- a menetiránynak megfelelő-
en
2 éves kortól.
ÁLTALÁNOS TUDNIVALÓK A GYERMEKÜLÉSEKRŐLGYERMEKÜLÉS ELÖL
Menetiránynak megfelelően
Amennyiben menetiránynak megfele-
lően szerel be gyermekülést az első
utasülésre,
a gépjármű ülését a hossz-
irányú beállítás középső helyzetébe
állítsa, függőleges háttámlával, az uta-
soldali légzsákot pedig hagyja bekap-
csolt állapotban.
Menetiránynak háttal
Amennyiben menetiránynak háttal
szerel be gyermekülést az első utas-
ülésre
, az utasoldali légzsákot mindig
semlegesítenie kell. Ellenkező esetben
az esetlegesen működésbe lépő lég-
zsák a gyermek súlyos vagy halálos
sérülését okozhatja
.
*
A gyermekek szállítására vonatkozó
szabályok országonként eltérőek le-
hetnek. Kérjük, érdeklődjön a hazájá-
ban hatályos rendelkezésekről. Az autó tervezésekor a PEUGEOT
mindvégig fi gyelmet fordított a gyerme-
kek védelmére, gyermekeink biztonsá-
ga azonban tőlünk is függ.
A maximális biztonság érdekében ve-
gye fi gyelembe az alábbi néhány sza-
bályt:
- az európai szabályozással össz-
hangban a 12 éven aluli vagy
150 cm-nél alacsonyabb gyerme-
keket
a gépkocsi biztonsági övvel
vagy ISOFIX rögzítésekkel * ellátott
ülésein elhelyezett, szabványos,
a gyermek testsúlyához igazodó
gyermekülésben kell szállítani;
- statisztikailag bizonyított, hogy a
gyermekek szállítása a gépjármű
hátsó ülésein a legbiztonságo-
sabb;
- 9 kg-os testsúly alatt a gyerme-
keket az els
ő és a hátsó üléseken
egyaránt a menetiránynak háttal
kell szállítani.
Hosszirányú beállítás
középső helyzete
Page 128 of 382
7
126
GYERMEKEK BIZTONSÁGA
Utasoldali légzsák OFF
Olvassa el az utasoldali napellenző két
oldalán elhelyezett címkén szereplő
előírásokat.
Gyermeke biztonsága érdekében feltétlenül semlegesítse az utasoldali front-
légzsákot, ha az első utasülésre menetiránynak háttal gyermekülést szerel be.
Ellenkező esetben az esetlegesen működésbe lépő légzsák a gyermek sú-
lyos vagy halálos sérülését okozhatja.
Page 129 of 382
7GYERMEKEK BIZTONSÁGA
0+ súlycsoport: születéstől 13 kg-ig
1., 2. és 3. súlycsoport: 9-36 kg
L1
"RÖMER Baby-Safe
Plus"
Beszerelése
menetiránynak háttal
történik.
L2
"KIDDY Comfort Pro"
9-18 kg-ig kötelező
a védőpárna
használata.
2. és 3. súlycsoport: 15-36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
6 éves kortól (kb.
22 kg) elegendő a
magasító használata.
L5
"RÖMER KIDFIX"
A gépkocsi ISOFIX rögzítőivel
rögzíthető.
A gyermeket a biztonsági öv tartja.
A PEUGEOT ÁLTAL AJÁNLOTT GYERMEKÜLÉSEK
A PEUGEOT a hárompontos biztonsági övvel rögzíthető
gyermekülések teljes
választékát kínálja.
Page 130 of 382
7
128
GYERMEKEK BIZTONSÁGA
BIZTONSÁGI ÖVVEL RÖGZÍTHETŐ GYERMEKÜLÉSEK ELHELYEZÉSE
Az alábbi táblázat a biztonsági övvel rögzíthető, univerzális (a) gyermekülések - az európai szabályozásnak
megfelelő - beszerelési lehetőségeit mutatja be az egyes ülőhelyekre a gyermek súlyától és a gépjármű adott
ülőhelyétől függően.
(a): Univerzális gyermekülés: biztonsági övvel valamennyi gépjárműben rögzíthető gyermekülés.
(b): 0. csoport: születéstől kb. 10 kg testsúlyig. A kosarakat és "autós" ágyakat nem lehet az első utasülésre beszerelni.
(c): Mielőtt erre az ülésre gyermekülést szerelne be, tájékozódjon a hazájában hatályos rendelkezésekről.
U
: "Menetiránynak háttal" és/vagy "menetiránnyal szemben" beszerelhető, biztonsági övvel rögzíthető univerzális
gyermekülés számára alkalmas ülőhely.
U(R1)
: Ugyanaz, mint az U
, a gépjármű ülését a hosszirány szempontjából középre kell állítani.
U(R2)
: Ugyanaz, mint az U
, a gépjármű ülését a legfelső helyzetbe kell állítani és a lehető leghátrább kell tolni.
*
A fejtámlát ki kell venni és biztonságosan el kell helyezni.
Ülőhely
A gyermek súlya /
korcsoportja
13 kg alatt
(0 (b) és 0+
csoport) kb.
1 éves korig
9 - 18 kg
(1. csoport)
kb. 1 - 3 év
15 - 25 kg
(2. csoport)
kb. 3 - 6 év
22 - 36 kg
(3. csoport)
kb. 6 - 10 év
Első utasülés (c)
- rögzített
U(R1)
U(R1)
U(R1)
U(R1)
- állítható
magasságú
U(R2)
U(R2)
U(R2)
U(R2)
Hátsó szélső ülések
U
U
*
U
*
U
*
Hátsó középső ülés
U
U
*
U
*
U
*
