Peugeot 308 SW BL 2012.5 Manual del propietario (in Spanish)

6
119
ALMACENAMIENTOS

Cubre-equipajes

Está formado por cuatro partes de las cua-
les tres se pliegan sobre ellas mismas.
Para guardarlo, tiene varias posibilidades:
- ple
gado sobre él mismo cerca de los asientos traseros (1),
-
plegado sobre él mismo y guardado en un alojamiento previsto debajo
de los asientos traseros (2).

Para plegarlo desde el maletero:
)saque el cubre-equipajes de sus so-portes laterales,
)coja el cubre-equipajes por su em-puñadura A ,
)pliéguelo como un acordeón hasta los asientos traseros.
Para desplegarlo desde el maletero:
)coja el cubre-equipajes por su em-puñadura A ,
)despliéguelo hasta los montantes
de maletero,
)ponga el cubre-equipajes en sus so-portes laterales.







Ganchos

Permiten colgar las bolsas de la compra.

6
120
ALMACENAMIENTOS






Red de sujeción de carga alta

Enganchada en las fi jaciones específi -
cas altas y bajas, permite utilizar todo el
volumen de carga hasta el techo:


- detrás de los asientos traseros (fi la 2),

- detrás de los asientos delanteros
(fi la 1) cuando los asientos traseros
están abatidos.
Para utilizarla en la fi la 1:


)

abra las tapas de las fi jaciones altas 1
,


)
desenrolle la red de sujeción de car-
ga alta,

)
ponga uno de los extremos de la
barra metálica de la red en la fi ja-
ción alta 1
correspondiente, y luego
haga lo mismo para el segundo,

)
estire las correas al máximo,

)
fi je el mosquetón de cada una de
las correas en la banqueta 3
corres-
pondiente, situado debajo de los
asientos traseros,

)
abata los asientos traseros,

)
tense las correas,

)
compruebe que la red está bien en-
ganchada y bien tensada. Para utilizarla en la fi la 2:


)
pliegue o retire el cubre-equipajes,

)
abra las tapas de las fi jaciones altas 2
,


)
desenrolle la red de sujeción de car-
ga alta,

)

ponga uno de los extremos de la ba-
rra metálica de la red en la fi jación
alta 2
correspondiente, y luego haga
lo mismo para el segundo,

)
fi je el mosquetón de cada una de las correas en el anillo 4
correspondiente, situado en el soporte de articulación
de los asientos traseros,

)
tense las correas,

)
compruebe que la red está bien en-
ganchada y bien tensada. En el momento de poner la red,
verifi que que los extremos de las
correas se vean desde el maletero;
esto le facilitará su manipulación
para destensarlos o tensarlos.
Esta red se puede guardar en el
compartimento de colocación del
piso.

6
121
ALMACENAMIENTOS
ACONDICIONAMIENTO DELMALETERO


1.
Toldo

(ver detalles en la página siguiente)

2.
Compartimento


3.
Toma de accesorios 12 V

(ver detalles en la página siguiente)

4.
Ganchos

(ver detalles en la página siguiente)

5.
Anillas de anclaje


6.
Red superior de retención de
carga

(ver detalles en la página siguiente)

7.
Reposabrazos traseros con
portalatas


8.
Correa de sujeción


9.
Emplazamiento para linterna o
amplifi cador Hi-Fi

(ver detalles en la página siguiente)

10.
Kit de reparación provisional de
neumáticos

6ALMACENAMIENTOS









Toldo

Para instalarlo:


)
Coloque uno de los extremos del
enrollador en su soporte.

)
Introduzca el otro extremo en su so-
porte. El pestillo se bloqueará auto-
máticamente.

)
Desenrolle el toldo hasta llegar a los
montantes del maletero.

)
Inserte las guías del toldo en los ca-
rriles de los montantes de malete-
ro. Para retirarlo:


)
Retire las guías del toldo situadas
en los carriles de los montantes del
maletero.

)
Recoja el toldo en su enrollador.

)
Tire del pestillo situado en uno de
los extremos del enrollador para
desbloquearlo.

)
Extraiga el enrollador de su sopor-
te por el extremo desbloqueado y a
continuación por el otro extremo.
Para guardarlo, colóquelo en la entra-
da del maletero, con el enrollador hacia
arriba y el batiente hacia el interior.

6
123
ALMACENAMIENTOS






Red de sujeción de carga alta

Enganchada en las fi jaciones específi -
cas altas y bajas, permite utilizar todo el
volumen de carga hasta el techo detrás
de los asientos de 2ª fi la.







Toma de accesorios 12 V



)
Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire la
tapa y conecte el adaptador ade-
cuado.

)
Ponga la llave en posición contacto.
Para utilizarla en la 2ª fi la (asientos su-
plementarios plegados o quitados):


)
enrolle o retire el toldo,

)

abra las tapas de las fi jaciones altas 1
,


)
desenrolle la red de sujeción de car-
ga alta,

)

ponga uno de los extremos de la ba-
rra metálica de la red en la fi jación
alta 1
correspondiente, y luego haga
lo mismo para el segundo,

)
enganche el mosquetón de cada
una de las correas de la red en el
anillo 2
correspondiente, situado en
la fi jación baja del cinturón trasero
lateral,

)
tense las correas,

)
compruebe que la red está bien en-
ganchada y bien tensada.
En el momento de poner la red,
verifi que que los extremos de las
correas se vean desde el maletero;
esto le facilitará su manipulación
para destensarlos o tensarlos.






Ganchos

Permiten colgar las bolsas de la compra.

6
124
ALMACENAMIENTOS









Linterna

La iluminación del maletero, integrada
en la pared del maletero, puede ex-
traerse para utilizarla como linterna.
Para la función de luz de maletero, con-
sulte el capítulo "Visibilidad", apartado
"Luz de maletero".

Funcionamiento
La linterna funciona con unos acumula-
dores de tipo NiMH.
Tiene una autonomía de aproximada-
mente 45 minutos y se recarga durante
la circulación.
Utilización


)
Saque la linterna de su alojamiento
tirando de ella por la parte superior.

)
Pulse el interruptor, situado en el
dorso, para encenderla o apagarla.

)
Despliegue el soporte situado en el
dorso para apoyar la linterna orien-
tándola hacia arriba para, por ejem-
plo, cambiar una rueda.


Colocación


)
Vuelva a poner la linterna en su alo-
jamiento empezando por la parte in-
ferior.
Esto permite que la linterna se apa-
gue automáticamente, en caso de
que haya olvidado apagarla.


Persianas laterales

Montadas en las lunas traseras de la
2ª fi la, protegen a sus hijos de los rayos
de sol.


)
Levante la persiana con la lengüeta
central.

)
Ponga los enganches de las persianas
en los ganchos correspondientes.


Respete las polaridades al colocar
los acumuladores.
Nunca sustituya los acumuladores
por pilas. Si no se ha colocado bien la linterna,
podría no cargarse, por lo que no se
encendería al abrir el maletero.

7
125
SEGURIDAD de los NIÑOS

PEUGEOT le recomienda
que los
niños viajen en las plazas traseras

del vehículo:


- "de espaldas al sentido de la
marcha"
hasta los 2 años;

- "en el sentido de la marcha"

a partir de los 2 años.
INFORMACIÓN GENERAL SOBRE
LOS ASIENTOS PARA NIÑOS ASIENTO INFANTIL EN LA PLAZA DEL ACOMPAÑANTE


"En el sentido de la marcha"
Para instalar un asiento infantil "en el
sentido de la marcha" en la plaza del
acompañante
, regule el asiento del ve-
hículo en posición longitudinal interme-
dia, con el respaldo recto, y deje activo
el airbag del acompañante.
"De espaldas al sentido de la marcha"
Cuando se instala un asiento infantil "de
espaldas al sentido de la marcha" en la
plaza del acompañante
, es obligatorio
neutralizar el airbag. De lo contrario, el
niño correrá el riesgo de sufrir lesio-
nes graves, o incluso de muerte, si
se desplegara el airbag.


*
Las normas de transporte de los niños
son específi cas de cada país. Consul-
te la legislación vigente en su país. A pesar de la preocupación constante
de PEUGEOT al diseñar el vehículo, la
seguridad de sus hijos también depen-
de de usted.
Para garantizar una seguridad óptima,
respete las siguientes indicaciones:


- Conforme a la reglamentación euro-
pea, todos los niños menores de
12 años o que midan menos de
un metro y cincuenta centímetros
deben viajar en los asientos para
niños homologados adecuados
según su peso
, en las plazas equi-
padas con cinturón de seguridad o
con anclajes ISOFIX * .

- Estadísticamente, las plazas más
seguras para instalar a los niños
son las plazas traseras del vehí-
culo.


- Los niños que pesen menos de
9 kg deben viajar obligatoriamente
en posición "de espaldas al senti-
do de la marcha" tanto en la plaza
delantera como en las traseras.


Posición longitudinal intermedia

7
126
SEGURIDAD de los NIÑOS

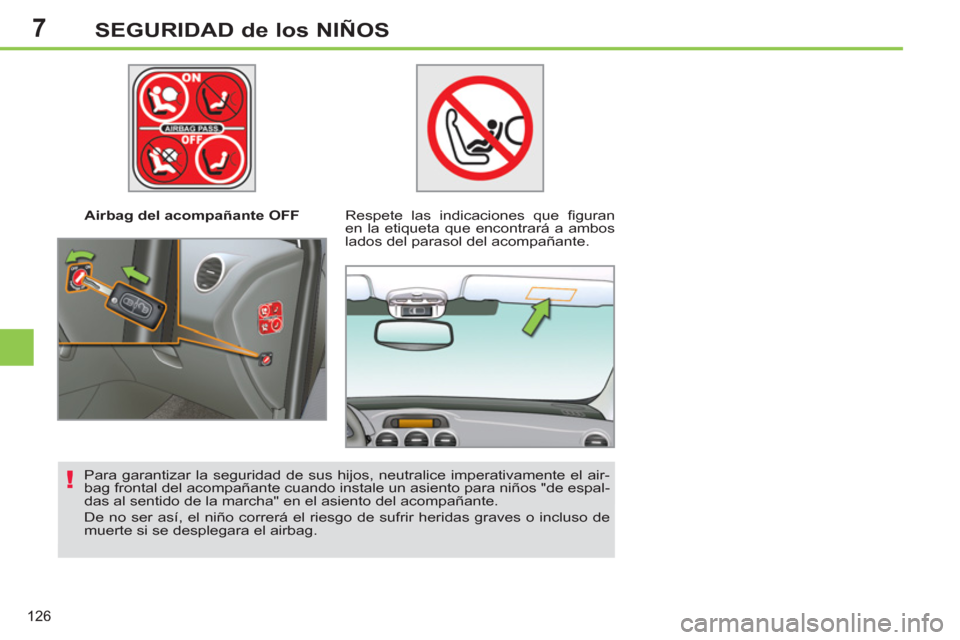

Airbag del acompañante OFF

Respete las indicaciones que fi guran
en la etiqueta que encontrará a ambos
lados del parasol del acompañante.

Para garantizar la seguridad de sus hijos, neutralice imperativamente el air-
bag frontal del acompañante cuando instale un asiento para niños "de espal-
das al sentido de la marcha" en el asiento del acompañante.
De no ser así, el niño correrá el riesgo de sufrir heridas graves o incluso de
muerte si se desplegara el airbag.

7SEGURIDAD de los NIÑOS


Grupo 0+: desde el nacimiento
hasta 13 kg



Grupos 1, 2 y 3: de 9 a 36 kg






L1


"RÖMER Baby-Safe
Plus"
Se instala de
espaldas al sentido
de la marcha.



L2


"KIDDY Comfort Pro"

Es obligatorio utilizar
el protector delantero
para transportar a los
niños más pequeños
(de 9 a 18 kg).


Grupos 2 y 3: de 15 a 36 kg






L3


"RECARO Start"



L4


"KLIPPAN Optima"
A partir de 6 años
(aproximadamente
22 kg), sólo se utiliza
el cojín elevador.




L5


"RÖMER KIDFIX"
Puede fi jarse a los anclajes ISOFIX
del vehículo.
El niño queda sujeto por el cinturón de
seguridad.

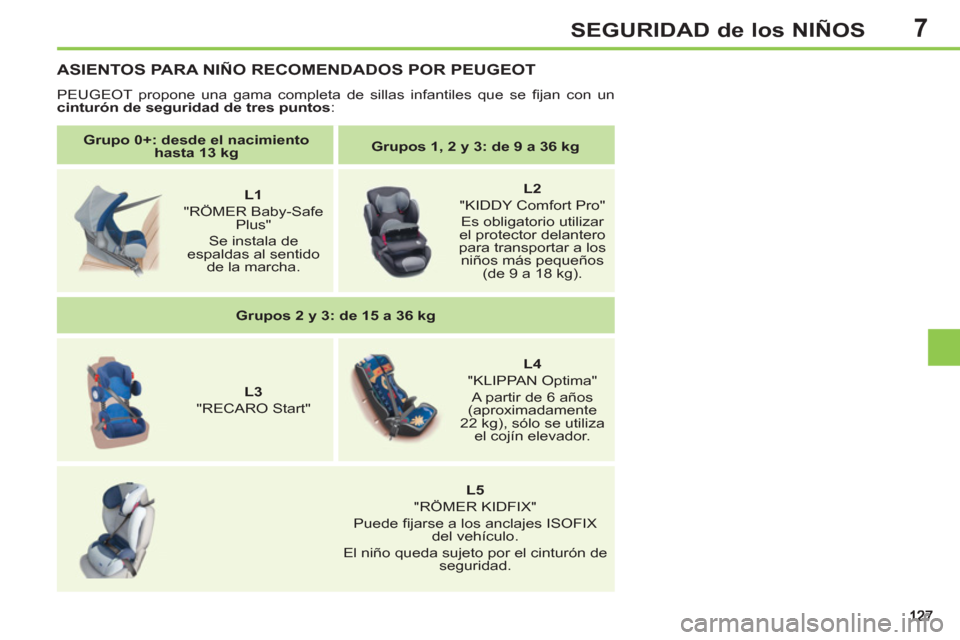

ASIENTOS PARA NIÑO RECOMENDADOS POR PEUGEOT

PEUGEOT propone una gama completa de sillas infantiles que se fi jan con un
cinturón de seguridad de tres puntos
:

7
128
SEGURIDAD de los NIÑOS

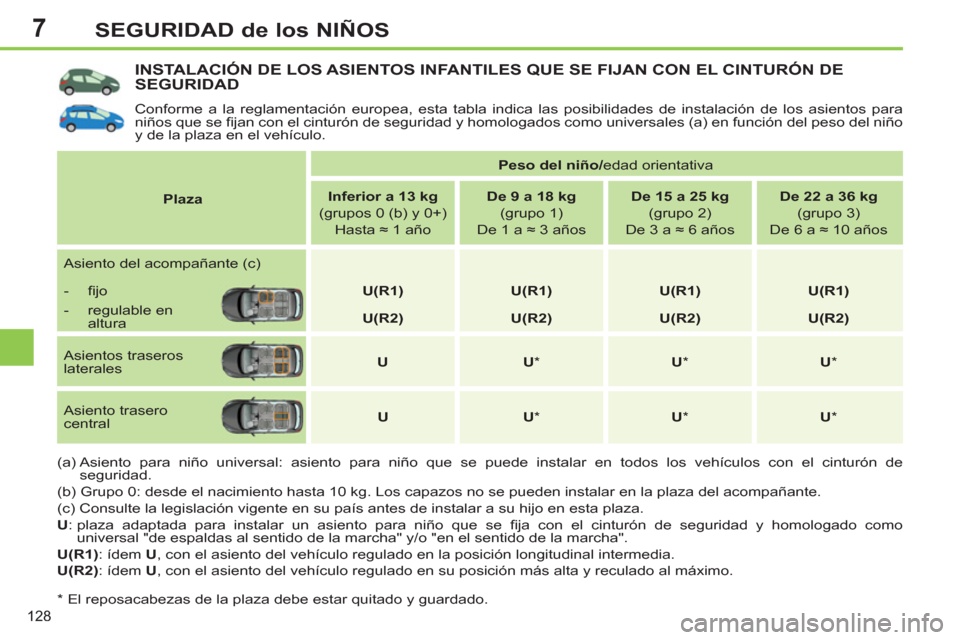

INSTALACIÓN DE LOS ASIENTOS INFANTILES QUE SE FIJAN CON EL CINTURÓN DESEGURIDAD
Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de los asientos para
niños que se fi jan con el cinturón de seguridad y homologados como universales (a) en función del peso del niño
y de la plaza en el vehículo.
(a) Asiento para niño universal: asiento para niño que se puede instalar en todos los vehículos con el cinturón de
seguridad.
(b) Grupo 0: desde el nacimiento hasta 10 kg. Los capazos no se pueden instalar en la plaza del acompañante.
(c) Consulte la legislación vigente en su país antes de instalar a su hijo en esta plaza.

U
: plaza adaptada para instalar un asiento para niño que se fi ja con el cinturón de seguridad y homologado como
universal "de espaldas al sentido de la marcha" y/o "en el sentido de la marcha".

U(R1)
: ídem U
, con el asiento del vehículo regulado en la posición longitudinal intermedia.

U(R2)
: ídem U
, con el asiento del vehículo regulado en su posición más alta y reculado al máximo.

*
El reposacabezas de la plaza debe estar quitado y guardado.

Plaza



Peso del niño/
edad orientativa


Inferior a 13 kg

(grupos 0 (b) y 0+)
Hasta ≈ 1 año

De 9 a 18 kg

(grupo 1)
De 1 a ≈ 3 años

De 15 a 25 kg

(grupo 2)
De 3 a ≈ 6 años

De 22 a 36 kg

(grupo 3)
De 6 a ≈ 10 años

Asiento del acompañante (c)











- fi jo


U(R1)



U(R1)



U(R1)



U(R1)





- regulable en
altura


U(R2)



U(R2)



U(R2)



U(R2)



Asientos traseros
laterales

U



U

*


U

*


U

*


Asiento trasero
central

U



U

*


U

*


U

*
