Page 211 of 382
11
209
INFORMAZIONI PRATICHE

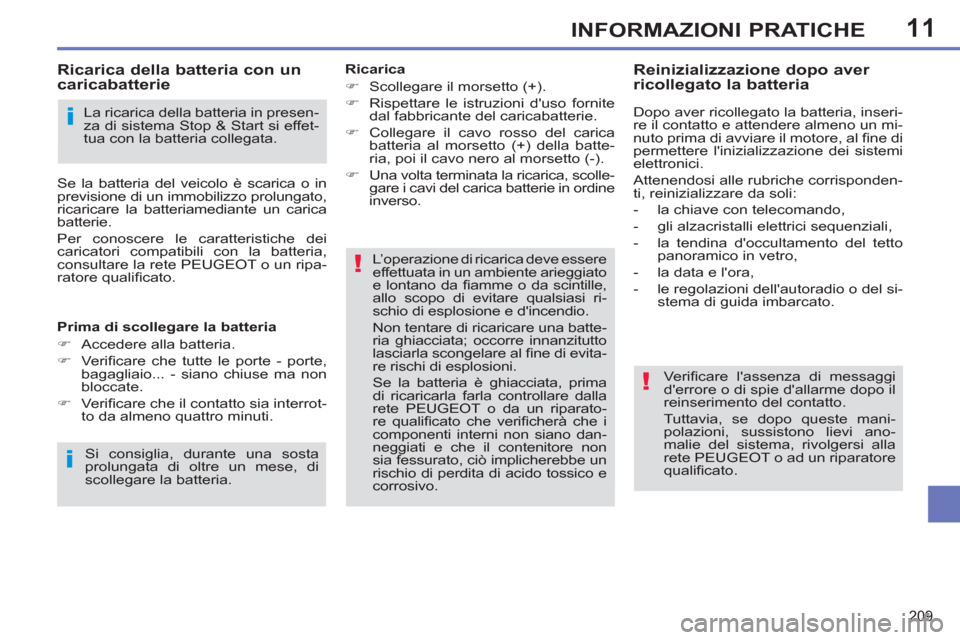

Ricarica
)
Scollegare il morsetto (+).
)
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.
)
Collegare il cavo rosso del carica
batteria al morsetto (+) della batte-
ria, poi il cavo nero al morsetto (-).
)
Una volta terminata la ricarica, scolle-
gare i cavi del carica batterie in ordine
inverso.
L’operazione di ricarica deve essere
effettuata in un ambiente arieggiato
e lontano da fi amme o da scintille,
allo scopo di evitare qualsiasi ri-
schio di esplosione e d'incendio.
Non tentare di ricaricare una batte-
ria ghiacciata; occorre innanzitutto
lasciarla scongelare al fi ne di evita-
re rischi di esplosioni.
Se la batteria è ghiacciata, prima
di ricaricarla farla controllare dalla
rete PEUGEOT o da un riparato-
re qualifi cato che verifi cherà che i
componenti interni non siano dan-
neggiati e che il contenitore non
sia fessurato, ciò implicherebbe un
rischio di perdita di acido tossico e
corrosivo.
Reinizializzazione dopo aver
ricollegato la batteria
Dopo aver ricollegato la batteria, inseri-
re il contatto e attendere almeno un mi-
nuto prima di avviare il motore, al fi ne di
permettere l'inizializzazione dei sistemi
elettronici.
Attenendosi alle rubriche corrisponden-
ti, reinizializzare da soli:
- la chiave con telecomando,
- gli alzacristalli elettrici sequenziali,
- la tendina d'occultamento del tetto
panoramico in vetro,
- la data e l'ora,
- le regolazioni dell'autoradio o del si-
stema di guida imbarcato.
Ve r ifi care l'assenza di messaggi
d'errore o di spie d'allarme dopo il
reinserimento del contatto.
Tuttavia, se dopo queste mani-
polazioni, sussistono lievi ano-
malie del sistema, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualifi cato.
La ricarica della batteria in presen-
za di sistema Stop & Start si effet-
tua con la batteria collegata.
Ricarica della batteria con un
caricabatterie
Prima di scollegare la batteria
)
Accedere alla batteria.
)
Verifi care che tutte le porte - porte,
bagagliaio... - siano chiuse ma non
bloccate.
)
Verifi care che il contatto sia interrot-
to da almeno quattro minuti.
Si consiglia, durante una sosta
prolungata di oltre un mese, di
scollegare la batteria. Se la batteria del veicolo è scarica o in
previsione di un immobilizzo prolungato,
ricaricare la batteriamediante un carica
batterie.
Per conoscere le caratteristiche dei
caricatori compatibili con la batteria,
consultare la rete PEUGEOT o un ripa-
ratore qualifi cato.
Page 212 of 382
11
210
INFORMAZIONI PRATICHE
Se la batteria è scarica, il motore
non può essere avviato (vedere ru-
brica corrispondente).
Se una comunicazione telefonica è
in corso nello stesso momento:
- questa sarà mantenuta per
dieci minuti con il kit vivavoce
WIP Sound,
- questa continuerà per dieci mi-
nuti con il WIP Nav+ o con il
WIP Com 3D, poi passerà sul
telefono in funzione del modello.

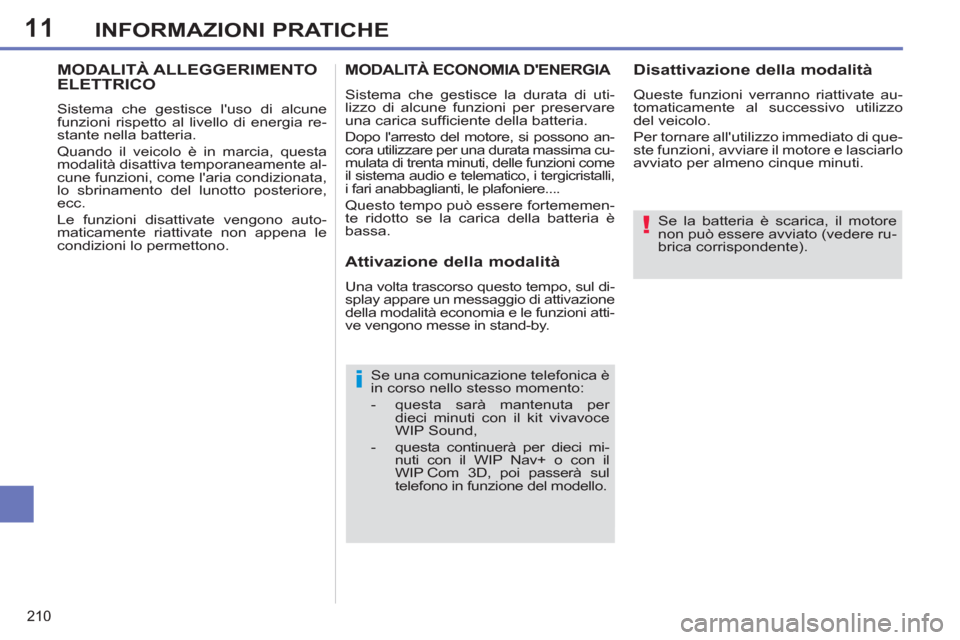

MODALITÀ ECONOMIA D'ENERGIA
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
una carica suffi ciente della batteria.
Dopo l'arresto del motore, si possono an-
cora utilizzare per una durata massima cu-
mulata di trenta minuti, delle funzioni come
il sistema audio e telematico, i tergicristalli,
i fari anabbaglianti, le plafoniere....
Questo tempo può essere fortememen-
te ridotto se la carica della batteria è
bassa.
Disattivazione della modalità
Queste funzioni verranno riattivate au-
tomaticamente al successivo utilizzo
del veicolo.
Per tornare all'utilizzo immediato di que-
ste funzioni, avviare il motore e lasciarlo
avviato per almeno cinque minuti.
Attivazione della modalità
Una volta trascorso questo tempo, sul di-
splay appare un messaggio di attivazione
della modalità economia e le funzioni atti-
ve vengono messe in stand-by.
MODALITÀ ALLEGGERIMENTO ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia re-
stante nella batteria.
Quando il veicolo è in marcia, questa
modalità disattiva temporaneamente al-
cune funzioni, come l'aria condizionata,
lo sbrinamento del lunotto posteriore,
ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.
Page 213 of 382
11
211
INFORMAZIONI PRATICHE

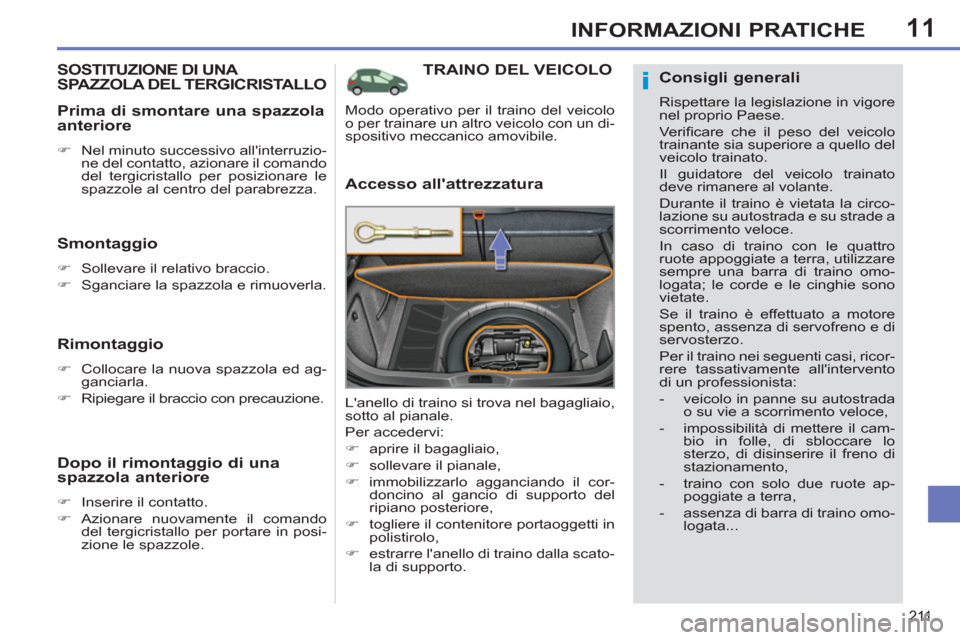

TRAINO DEL VEICOLO
Accesso all'attrezzatura
L'anello di traino si trova nel bagagliaio,
sotto al pianale.
Per accedervi:
)
aprire il bagagliaio,
)
sollevare il pianale,
)
immobilizzarlo agganciando il cor-
doncino al gancio di supporto del
ripiano posteriore,
)
togliere il contenitore portaoggetti in
polistirolo,
)
estrarre l'anello di traino dalla scato-
la di supporto.
Modo operativo per il traino del veicolo
o per trainare un altro veicolo con un di-
spositivo meccanico amovibile.
SOSTITUZIONE DI UNA
SPAZZOLA DEL TERGICRISTALLO
Smontaggio
)
Sollevare il relativo braccio.
)
Sganciare la spazzola e rimuoverla.
Rimontaggio
)
Collocare la nuova spazzola ed ag-
ganciarla.
)
Ripiegare il braccio con precauzione.
Prima di smontare una spazzola
anteriore
)
Nel minuto successivo all'interruzio-
ne del contatto, azionare il comando
del tergicristallo per posizionare le
spazzole al centro del parabrezza.
Dopo il rimontaggio di una
spazzola anteriore
)
Inserire il contatto.
)
Azionare nuovamente il comando
del tergicristallo per portare in posi-
zione le spazzole.
Consigli generali
Rispettare la legislazione in vigore
nel proprio Paese.
Ve r ifi care che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore del veicolo trainato
deve rimanere al volante.
Durante il traino è vietata la circo-
lazione su autostrada e su strade a
scorrimento veloce.
In caso di traino con le quattro
ruote appoggiate a terra, utilizzare
sempre una barra di traino omo-
logata; le corde e le cinghie sono
vietate.
Se il traino è effettuato a motore
spento, assenza di servofreno e di
servosterzo.
Per il traino nei seguenti casi, ricor-
rere tassativamente all'intervento
di un professionista:
- veicolo in panne su autostrada
o su vie a scorrimento veloce,
- impossibilità di mettere il cam-
bio in folle, di sbloccare lo
sterzo, di disinserire il freno di
stazionamento,
- traino con solo due ruote ap-
poggiate a terra,
- assenza di barra di traino omo-
logata...
Page 214 of 382
11INFORMAZIONI PRATICHE
Traino del veicolo
)
Nel paraurti anteriore, staccare l'ele-
mento protettivo premendo sulla sua
parte bassa.
)
Avvitare l'anello di traino fi no all'ar-
resto.
)
Installare la barra di traino.
)
Mettere la leva del cambio in folle
(posizione N
per il cambio manuale
pilotato o automatico).
)
Nel paraurti posteriore, staccare
l'elemento protettivo premendo sul-
la sua parte bassa.
)
Avvitare l'anello di traino fi no all'ar-
resto.
)
Installare la barra di traino.
)
Attivare il segnale di emergenza di
entrambi i veicoli.
)
Avviare delicatamente e guidare
lentamente per un breve tragitto.
Traino di un altro veicolo
Il mancato rispetto di questo consiglio
può provocare il danneggiamento di
alcuni organi (freni, trasmissione...)
e l'assenza di servofreno al riavvia-
mento del motore.
)
Sbloccare lo sterzo ruotando la chia-
ve di avviamento di una tacca e di-
sinserire il freno di stazionamento.
)
Attivare il segnale d'emergenza di
entrambi i veicoli.
)
Avviare delicatamente e guidare
lentamente per un breve tragitto.
Page 215 of 382
11
213
INFORMAZIONI PRATICHE
TRAINO DEL VEICOLO
Modo operativo per il traino
del veicolo o per trainare un
altro veicolo con un disposi-
tivo meccanico amovibile.
Accesso all'attrezzatura
Traino del proprio veicolo
)
Nel paraurti anteriore, sganciare
l'elemento protettivo premendo la
sua parte sinistra.
)
Avvitare l'anello di traino fi no all'ar-
resto.
)
Installare la barra di traino.
)
Collocare la leva del cambio in folle (po-
sizione N
per il cambio automatico).
L'anello di traino si trova nel rivestimen-
to laterale sinistro del bagagliaio.
Per accedervi:
)
aprire il bagagliaio,
)
aprire lo sportello di accesso nel ri-
vestimento laterale sinistro,
)
sganciare la chiave di smontaggio
ruote dal suo supporto,
)
estrarre l'anello di traino dallo stes-
so supporto.
Consigli generali
Rispettare la legislazione in vigore
nel proprio Paese.
Ve r ifi care che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore del veicolo trainato
deve rimanere al volante.
Durante il traino è vietata la circo-
lazione su autostrada e su strade a
scorrimento veloce.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sem-
pre una barra di traino omologata;
le corde e le cinghie sono vietate.
Se il traino è effettuato a motore
spento, assenza di servofreno e di
servosterzo.
Per il traino nei seguenti casi, ricor-
rere tassativamente all'intervento
di un professionista:
- veicolo in panne su autostrada
o su vie a scorrimento veloce,
- impossibilità di mettere il cam-
bio in folle, di sbloccare lo
sterzo, di disinserire il freno di
stazionamento,
- traino con solo due ruote ap-
poggiate a terra,
- assenza di barra di traino omo-
logata...
Il mancato rispetto di questo con-
siglio può provocare il danneg-
giamento di alcuni organi (freni,
trasmissione...) e l'assenza di ser-
vofreno al riavviamento del motore.
)
Sbloccare lo sterzo ruotando la chia-
ve d'avviamento di una tacca e disin-
serire il freno di stazionamento.
)
Attivare il segnale d'emergenza del
veicolo trainato.
)
Avviare delicatamente e guidare
lentamente per un breve tragitto.
Page 216 of 382
11
214
INFORMAZIONI PRATICHE
)
Nel paraurti posteriore, staccare
l'elemento protettivo premendo la
sua parte sinistra.
)
Avvitare l'anello di traino fi no all'ar-
resto.
)
Installare la barra di traino.
)
Attivare il segnale d'emergenza del
veicolo trainato.
)
Avviare delicatamente e guidare
lentamente per un breve tragitto.
Traino di un altro veicolo TRAINO DI UN RIMORCHIO
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio.
Consigli per la guida
Vento laterale
)
Tener conto dell'aumento della sen-
sibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Dispositivo meccanico destinato all'ag-
gancio e al traino di un rimorchio, con
segnalazione e illuminazione comple-
mentari.
Ripartizione dei carichi
)
Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'assa-
le e che il peso sul gancio traino non
superi il valore massimo autorizzato.
La densità dell'aria diminuisce man
mano che si sale in quota, riducendo
le prestazioni del motore. Il carico mas-
simo trainabile deve essere ridotto del
10 % ogni 1 000 metri di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collaudati
e omologati fi n dalla progettazione
della vettura affi dandone il montag-
gio alla rete PEUGEOT oppure ad
un riparatore qualifi cato.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettuato
seguendo le raccomandazioni del
costruttore.
Se il veicolo è equipaggiato di mo-
tore benzina 1.6 THP 200 CV, non
è possibile montare il gancio traino.
L'ingombro del sistema di scarico
di tipo sport non lo permette.
Page 217 of 382
11
215
INFORMAZIONI PRATICHE

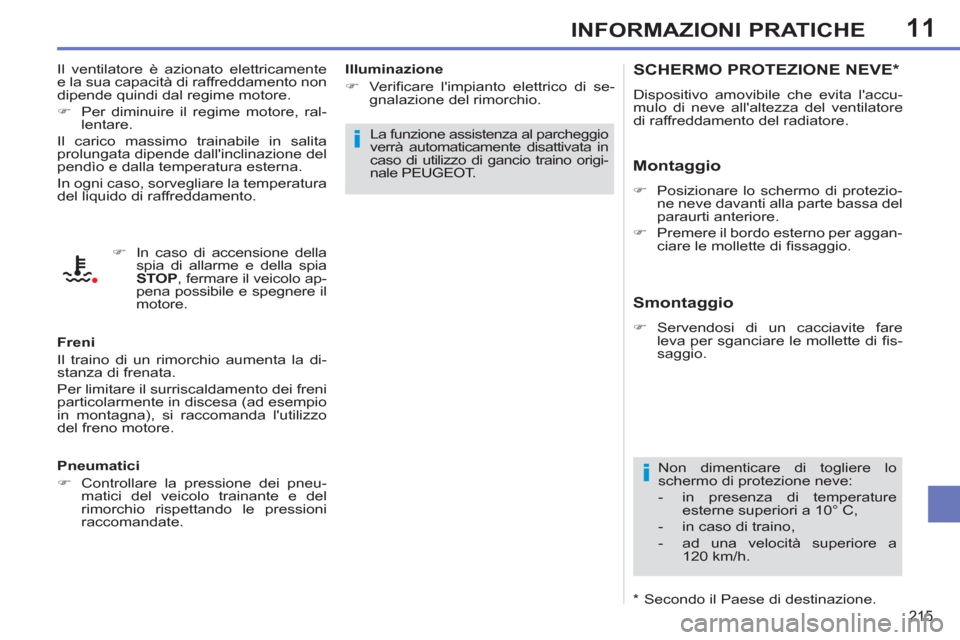

SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio
)
Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.
)
Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature
esterne superiori a 10° C,
- in caso di traino,
- ad una velocità superiore a
120 km/h.
Smontaggio
)
Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio. Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.
)
Per diminuire il regime motore, ral-
lentare.
Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Per limitare il surriscaldamento dei freni
particolarmente in discesa (ad esempio
in montagna), si raccomanda l'utilizzo
del freno motore.
Pneumatici
)
Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
Illuminazione
)
Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione assistenza al parcheggio
verrà automaticamente disattivata in
caso di utilizzo di gancio traino origi-
nale PEUGEOT.
)
In caso di accensione della
spia di allarme e della spia
STOP
, fermare il veicolo ap-
pena possibile e spegnere il
motore.
*
Secondo il Paese di destinazione.
Page 218 of 382
11
216
INFORMAZIONI PRATICHE

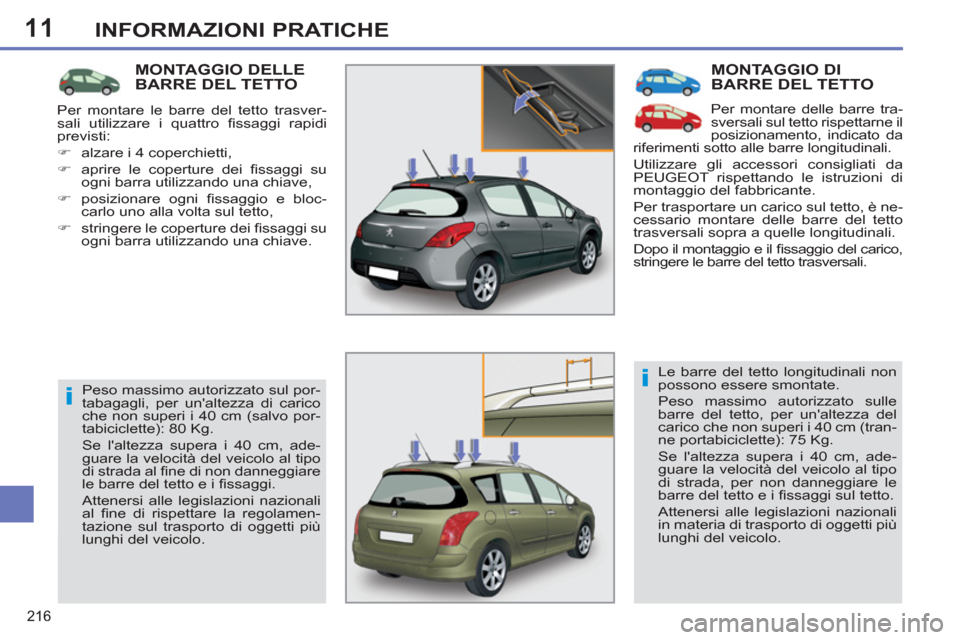

MONTAGGIO DIBARRE DEL TETTO
Per montare delle barre tra-
sversali sul tetto rispettarne il
posizionamento, indicato da
riferimenti sotto alle barre longitudinali.
Utilizzare gli accessori consigliati da
PEUGEOT rispettando le istruzioni di
montaggio del fabbricante.
Per trasportare un carico sul tetto, è ne-
cessario montare delle barre del tetto
trasversali sopra a quelle longitudinali.
Dopo il montaggio e il fi ssaggio del carico,
stringere le barre del tetto trasversali.
Le barre del tetto longitudinali non
possono essere smontate.
Peso massimo autorizzato sulle
barre del tetto, per un'altezza del
carico che non superi i 40 cm (tran-
ne portabiciclette): 75 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
di strada, per non danneggiare le
barre del tetto e i fi ssaggi sul tetto.
Attenersi alle legislazioni nazionali
in materia di trasporto di oggetti più
lunghi del veicolo.
MONTAGGIO DELLEBARRE DEL TETTO
Peso massimo autorizzato sul por-
tabagagli, per un'altezza di carico
che non superi i 40 cm (salvo por-
tabiciclette): 80 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
di strada al fi ne di non danneggiare
le barre del tetto e i fi ssaggi.
Attenersi alle legislazioni nazionali
al fi ne di rispettare la regolamen-
tazione sul trasporto di oggetti più
lunghi del veicolo. Per montare le barre del tetto trasver-
sali utilizzare i quattro fi ssaggi rapidi
previsti:
)
alzare i 4 coperchietti,
)
aprire le coperture dei fi ssaggi su
ogni barra utilizzando una chiave,
)
posizionare ogni fi ssaggio e bloc-
carlo uno alla volta sul tetto,
)
stringere le coperture dei fi ssaggi su
ogni barra utilizzando una chiave.
Page 219 of 382
11
217
INFORMAZIONI PRATICHE
"Protezione":

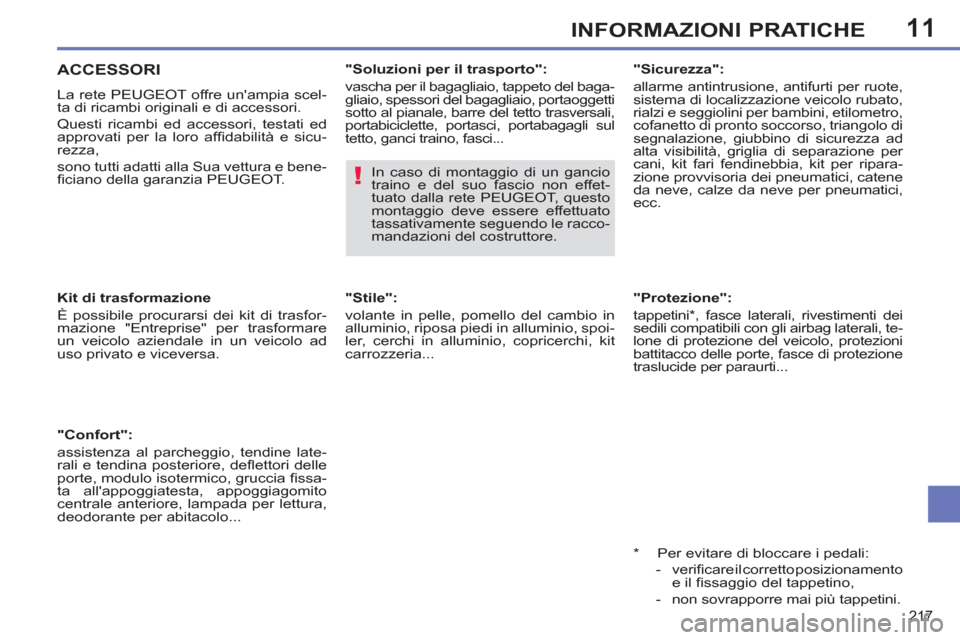

tappetini * , fasce laterali, rivestimenti dei
sedili compatibili con gli airbag laterali, te-
lone di protezione del veicolo, protezioni
battitacco delle porte, fasce di protezione
traslucide per paraurti...
*
Per evitare di bloccare i pedali:
- verifi care il corretto posizionamento
e il fi ssaggio del tappetino,
- non sovrapporre mai più tappetini.
ACCESSORI
La rete PEUGEOT offre un'ampia scel-
ta di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed
approvati per la loro affi dabilità e sicu-
rezza,
sono tutti adatti alla Sua vettura e bene-
fi ciano della garanzia PEUGEOT.
"Confort":
assistenza al parcheggio, tendine late-
rali e tendina posteriore, defl ettori delle
porte, modulo isotermico, gruccia fi ssa-
ta all'appoggiatesta, appoggiagomito
centrale anteriore, lampada per lettura,
deodorante per abitacolo...
Kit di trasformazione
È possibile procurarsi dei kit di trasfor-
mazione "Entreprise" per trasformare
un veicolo aziendale in un veicolo ad
uso privato e viceversa.
"Soluzioni per il trasporto":
vascha per il bagagliaio, tappeto del baga-
gliaio, spessori del bagagliaio, portaoggetti
sotto al pianale, barre del tetto trasversali,
portabiciclette, portasci, portabagagli sul
tetto, ganci traino, fasci...
"Stile":
volante in pelle, pomello del cambio in
alluminio, riposa piedi in alluminio, spoi-
ler, cerchi in alluminio, copricerchi, kit
carrozzeria...
"Sicurezza":
allarme antintrusione, antifurti per ruote,
sistema di localizzazione veicolo rubato,
rialzi e seggiolini per bambini, etilometro,
cofanetto di pronto soccorso, triangolo di
segnalazione, giubbino di sicurezza ad
alta visibilità, griglia di separazione per
cani, kit fari fendinebbia, kit per ripara-
zione provvisoria dei pneumatici, catene
da neve, calze da neve per pneumatici,
ecc. In caso di montaggio di un gancio
traino e del suo fascio non effet-
tuato dalla rete PEUGEOT, questo
montaggio deve essere effettuato
tassativamente seguendo le racco-
mandazioni del costruttore.
Page 220 of 382
11
218
INFORMAZIONI PRATICHE
Il montaggio di un equipaggiamento
o di un accessorio elettrico non omo-
logato da PEUGEOT, può provocare
una panne al sistema elettronico del
veicolo ed un consumo eccessivo.
Prestare quindi la massima attenzio-
ne a questa precauzione e rivolgersi
ad un rappresentante della marca
PEUGEOT per farsi illustrare la gam-
ma di equipaggiamenti o accessori
omologati.
In funzione della legislazione in vigore
nel Paese, i gilet di sicurezza, i trian-
goli di presegnalazione, le lampadine
e i fusibili di ricambio possono essere
obbligatori a bordo del veicolo.
"Sistemi Multimediali":
autoradio, navigatori, kit vivavoce, alto-
parlanti, lettore DVD, USB Box, WiFi a
bordo...
Installazione di trasmettitori per
radiocomunicazione
Prima dell'installazione di trasmet-
titori per radiocomunicazione in
post-vendita, con antenna ester-
na sul veicolo, consultare la Rete
PEUGEOT che comunicherà le ca-
ratteristiche degli stessi (banda di
frequenza, potenza massima d'usci-
ta, posizione dell'antenna, condizio-
ni specifi che d'installazione) che
possono essere montati, secondo
la Direttiva Compatibilità Elettroma-
gnetica Automotive (2004/104/CE).
Recandosi presso la rete PEUGEOT è
possibile procurarsi dei prodotti di pulizia
e di manutenzione (esterna e interna), -
tra cui i prodotti ecologici della gamma
"TECHNATURE" -, dei prodotti per il rab-
bocco (liquido lavacristallo...) degli stick
per ritocchi alla vernice e delle bombo-
lette di vernice corrispondenti alla tinta
esatta del veicolo, delle ricariche (car-
tuccia per kit di riparazione provvisoria
pneumatici...).
