Peugeot 308 SW BL 2012.5 Manuale del proprietario (in Italian)

12
239
CARATTERISTICHE TECNICHE
*

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

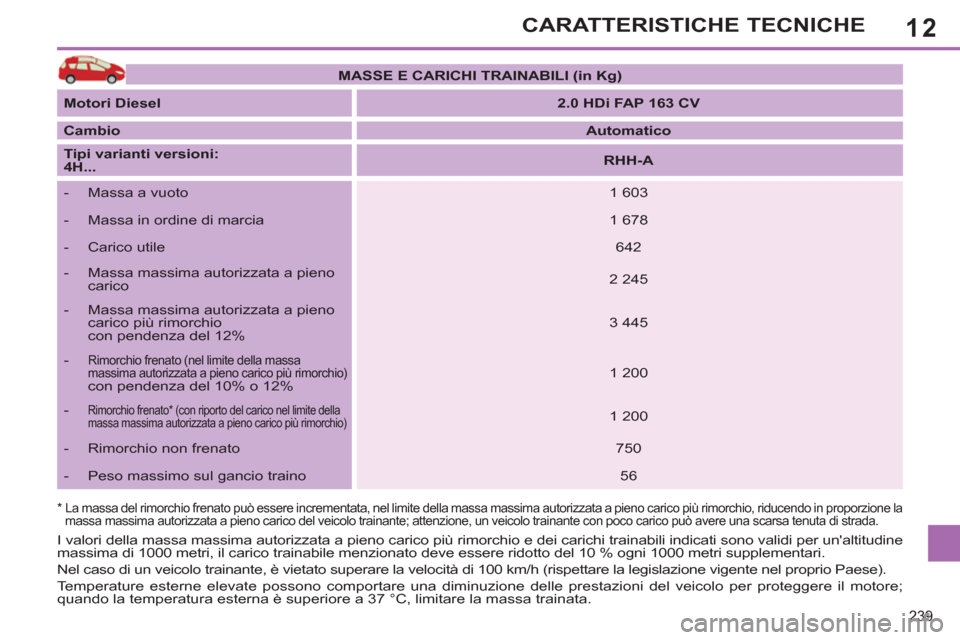

MASSE E CARICHI TRAINABILI (in Kg)



Motori Diesel


2.0
HDi
FAP 163 CV



Cambio


Automatico



Tipi varianti versioni:
4H...


RHH-A




- Massa a vuoto
1 603


- Massa in ordine di marcia
1 678


- Carico utile
642


- Massa massima autorizzata a pieno
carico
2 245


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
3 445


-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
1 200


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 200


- Rimorchio non frenato
750


- Peso massimo sul gancio traino
56

12
240
CARATTERISTICHE TECNICHE

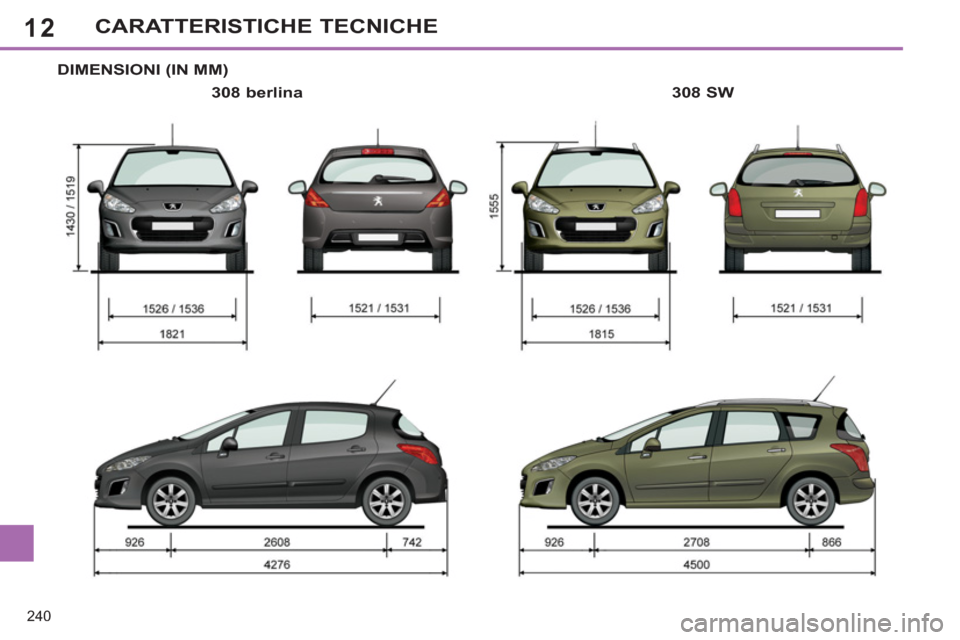

DIMENSIONI (IN MM)

308 berlina
308 SW

12
241
CARATTERISTICHE TECNICHE

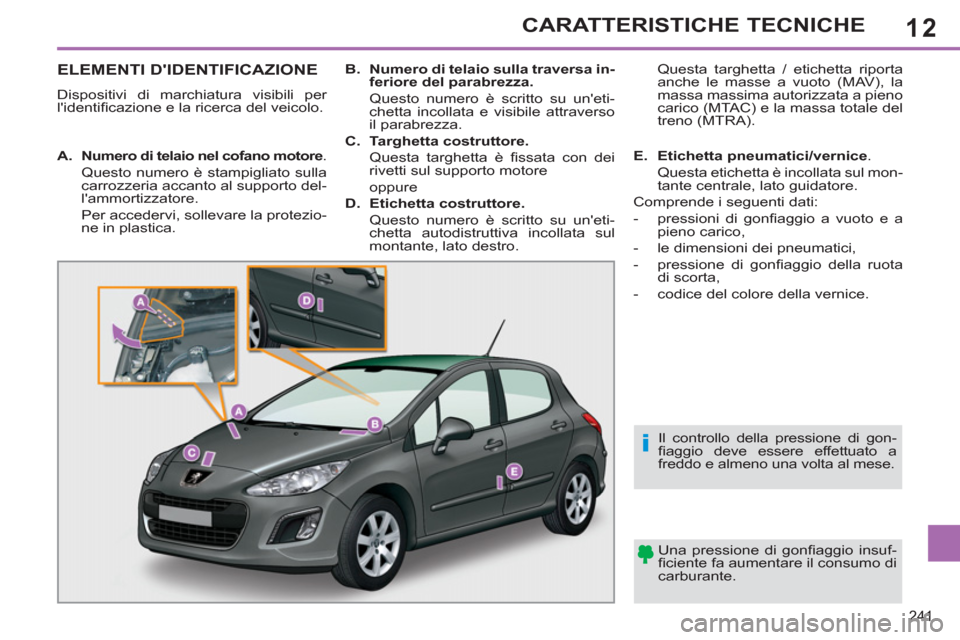

ELEMENTI D'IDENTIFICAZIONE
Dispositivi di marchiatura visibili per
l'identifi cazione e la ricerca del veicolo.
Una pressione di gonfi aggio insuf-
fi ciente fa aumentare il consumo di
carburante.
Il controllo della pressione di gon-
fi aggio deve essere effettuato a
freddo e almeno una volta al mese.


A.
Numero di telaio nel cofano motore
.
Questo numero è stampigliato sulla
carrozzeria accanto al supporto del-
l'ammortizzatore.
Per accedervi, sollevare la protezio-
ne in plastica.
B.
Numero di telaio sulla traversa in-
feriore del parabrezza.

Questo numero è scritto su un'eti-
chetta incollata e visibile attraverso
il parabrezza.

C.
Targhetta costruttore.

Questa targhetta è fi ssata con dei
rivetti sul supporto motore
oppure

D.
Etichetta costruttore.

Questo numero è scritto su un'eti-
chetta autodistruttiva incollata sul
montante, lato destro. Questa targhetta / etichetta riporta
anche le masse a vuoto (MAV), la
massa massima autorizzata a pieno
carico (MTAC) e la massa totale del
treno (MTRA).

E.
Etichetta pneumatici/vernice
.
Questa etichetta è incollata sul mon-
tante centrale, lato guidatore.
Comprende i seguenti dati:


- pressioni di gonfi aggio a vuoto e a
pieno carico,

- le dimensioni dei pneumatici,

- pressione di gonfi aggio della ruota
di scorta,

- codice del colore della vernice.

12
242
CARATTERISTICHE TECNICHE

243

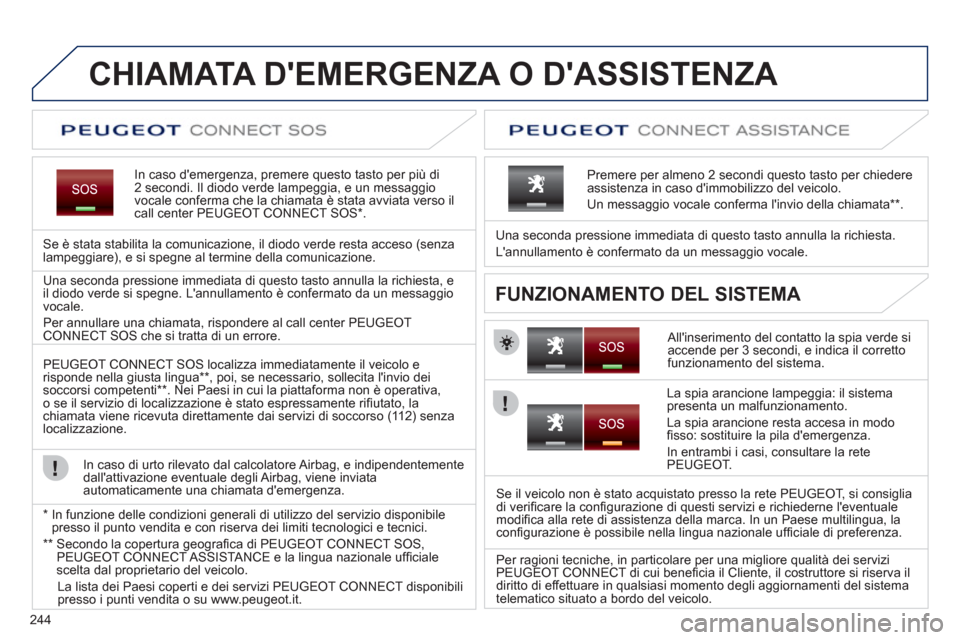

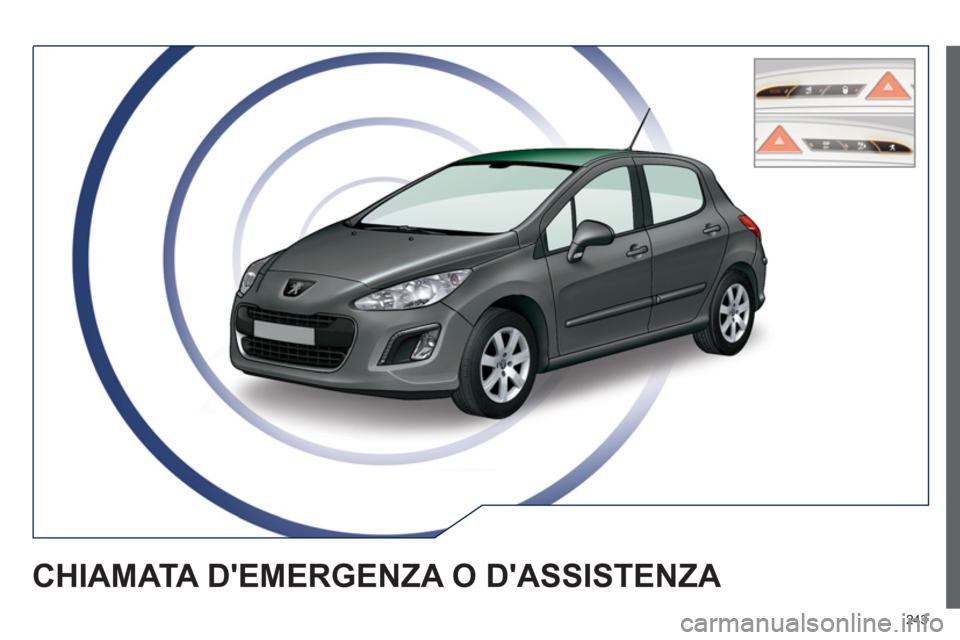

CHIAMATA D'EMERGENZA O D'ASSISTENZA

244
CHIAMATA D'EMERGENZA O D'ASSISTENZA
In caso d'emergenza, premere questo tasto per più di2 secondi. Il diodo verde lampeggia, e un messaggio
vocale conferma che la chiamata è stata avviata verso ilcall center PEUGEOT CONNECT SOS * .
Se è stata stabilita la comunicazione, il diodo verde resta acceso (senza lampeggiare), e si spegne al termine della comunicazione.

All'inserimento del contatto la spia verde siaccende per 3 secondi, e indica il corretto funzionamento del sistema. Una seconda pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messaggio vocale.
Premere per almeno 2 secondi questo tasto per chiedere
assistenza in caso d'immobilizzo del veicolo.
Un messaggio vocale conferma l'invio della chiamata **
.


FUNZIONAMENTO DEL SISTEMA Una seconda pressione immediata di questo tasto annulla la richiesta, e
il diodo verde si spegne. L'annullamento è confermato da un messaggio
vocale.
Per annullare una chiamata, rispondere al call center PEU
GEOT CONNECT SOS che si tratta di un errore.
PE
UGEOT CONNECT SOS localizza immediatamente il veicolo e
risponde nella giusta lingua ** , poi, se necessario, sollecita l'invio dei soccorsi competenti ** . Nei Paesi in cui la piattaforma non è operativa,
o se il servizio di localizzazione è stato espressamente rifi utato, la chiamata viene ricevuta direttamente dai servizi di soccorso (11 2) senzalocalizzazione.

In caso di urto rilevato dal calcolatore Airba
g, e indipendentemente
dall'attivazione eventuale degli Airbag, viene inviata
automaticamente una chiamata d'emergenza.


*

In funzione delle condizioni
generali di utilizzo del servizio disponibile
presso il punto vendita e con riserva dei limiti tecnologici e tecnici.
**

Secondo la copertura geografi ca di PEUGEOT CONNECT SOS,
PEUGEOT CONNECT ASSISTA NCE e la lingua nazionale uffi cialescelta dal proprietario del veicolo.
La lista dei Paesi coperti e dei servizi PEUGEOT CONNECT disponibili
presso i punti vendita o su www.peugeot.it.
La spia arancione lampeggia: il sistemapresenta un malfunzionamento.
La spia arancione resta accesa in modo
fi sso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete
PE
UGEOT.

Se il veicolo non Ë stato acquistato presso la rete PEUGEOT, si consiglia
di verifi care la confi gurazione di questi servizi e richiederne l'eventuale modifi ca alla rete di assistenza della marca. In un Paese multilingua, la confi gurazione Ë possibile nella lingua nazionale uffi ciale di preferenza.

Per ra
gioni tecniche, in particolare per una migliore qualit‡ dei serviziPEUGEOT CONNECT di cui benefi cia il Cliente, il costruttore si riserva il
diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.

245
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
Com 3D

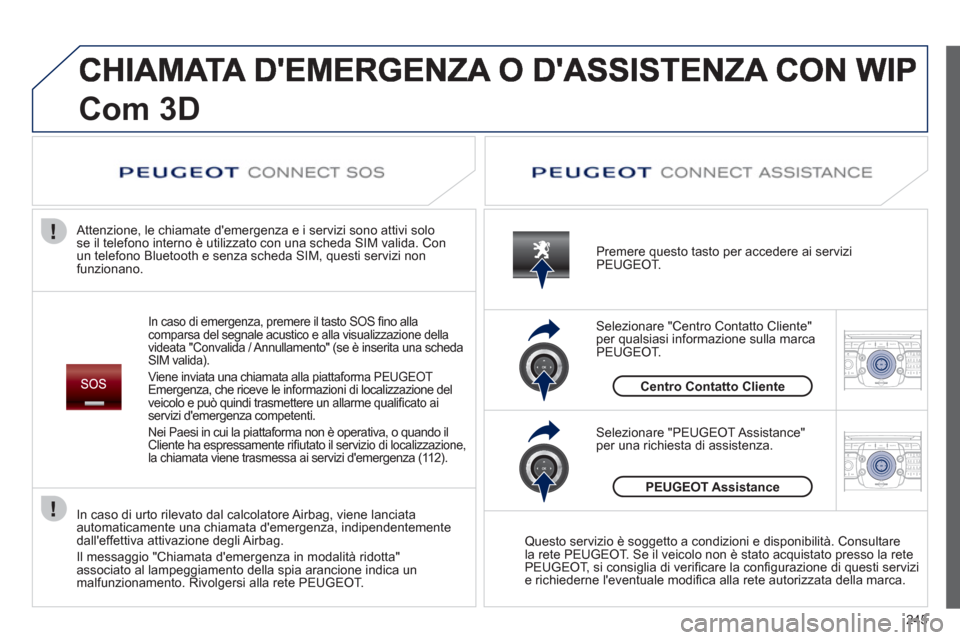

In caso di emergenza, premere il tasto SOS fi no alla comparsa del segnale acustico e alla visualizzazione della
videata "Convalida / Annullamento" (se Ë inserita una scheda SIM valida).
Viene inviata una chiamata alla
piattaforma PEUGEOTEmergenza, che riceve le informazioni di localizzazione del
veicolo e puÚ quindi trasmettere un allarme qualifi cato ai
servizi d'emergenza competenti.
Nei Paesi in cui la piatta
forma non è operativa, o quando ilCliente ha espressamente rifi utato il servizio di localizzazione,la chiamata viene trasmessa ai servizi d'emergenza (11 2).
Attenzione, le chiamate d'emergenza e i servizi sono attivi solo se il telefono interno Ë utilizzato con una scheda SIM valida. Con
un telefono Bluetooth e senza scheda SIM, questi servizi non funzionano. Premere questo tasto per accedere ai servizi
PEUGEOT.
Centro Contatto Cliente
Selezionare "Centro Contatto Cliente" per qualsiasi informazione sulla marca
PEUGEOT.

Selezionare "PEUGEOT Assistance" per una richiesta di assistenza.
PEUGEOTAssistance
Questo servizio è soggetto a condizioni e disponibilità. Consultarela rete PEUGEOT. Se il veicolo non è stato acquistato presso la rete
PEUGEOT, si consiglia di verifi care la confi gurazione di questi servizi e richiederne l'eventuale modifi ca alla rete autorizzata della marca.

In caso di urto rilevato dal calcolatore Airba
g, viene lanciata
automaticamente una chiamata d'emergenza, indipendentemente
dall'effettiva attivazione degli Airbag.
Il messa
ggio "Chiamata d'emergenza in modalit‡ ridotta"
associato al lampeggiamento della spia arancione indica un
malfunzionamento. Rivolgersi alla rete PEUGEOT.

246

247
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

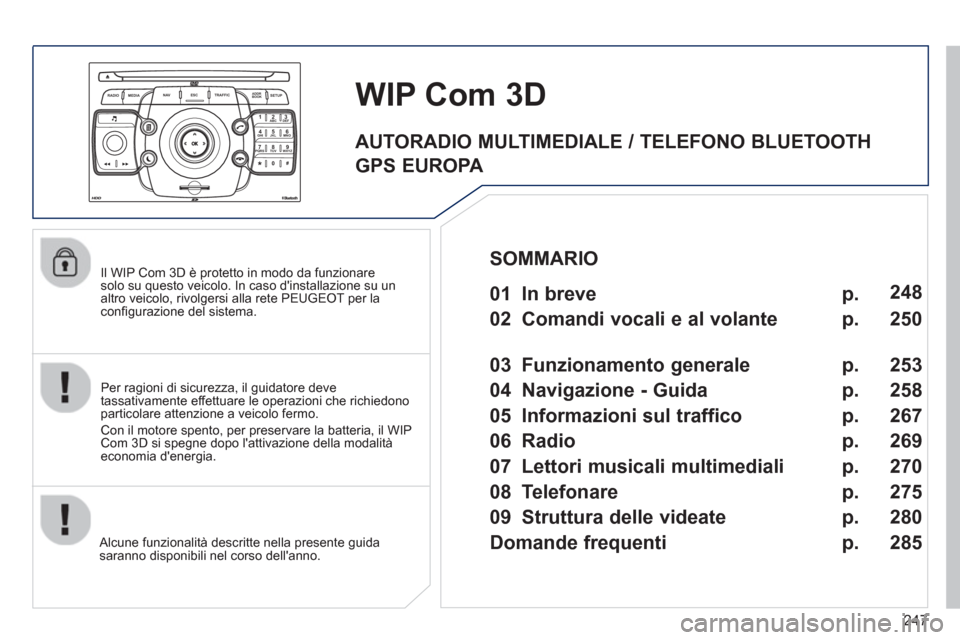

Il WIP Com 3D è protetto in modo da funzionare solo su questo veicolo. In caso d'installazione su un
altro veicolo, rivolgersi alla rete PEUGEOT per la confi gurazione del sistema.

Alcune funzionalit‡ descritte nella presente
guida saranno disponibili nel corso dell'anno.

WIP Com3D

Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedonoparticolare attenzione a veicolo fermo.

Con il motore spento, per preservare la batteria, il WIPCom 3D si spegne dopo l'attivazione della modalitàeconomia d'energia.


01 In breve

02 Comandi vocali e al volante

03 Funzionamento generale

04 Navigazione - Guida

05 Informazioni sul traffico

06 Radio

07 Lettori musicali multimediali

08 Telefonare

09 Struttura delle videate

Domande frequenti p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 248
250
253
258
267
2
69
270
275
280
285

SOMMARIO
AUTORADIO MULTIMEDIALE / TELEFONO BLUETOOTH
GPS EUROPA

248

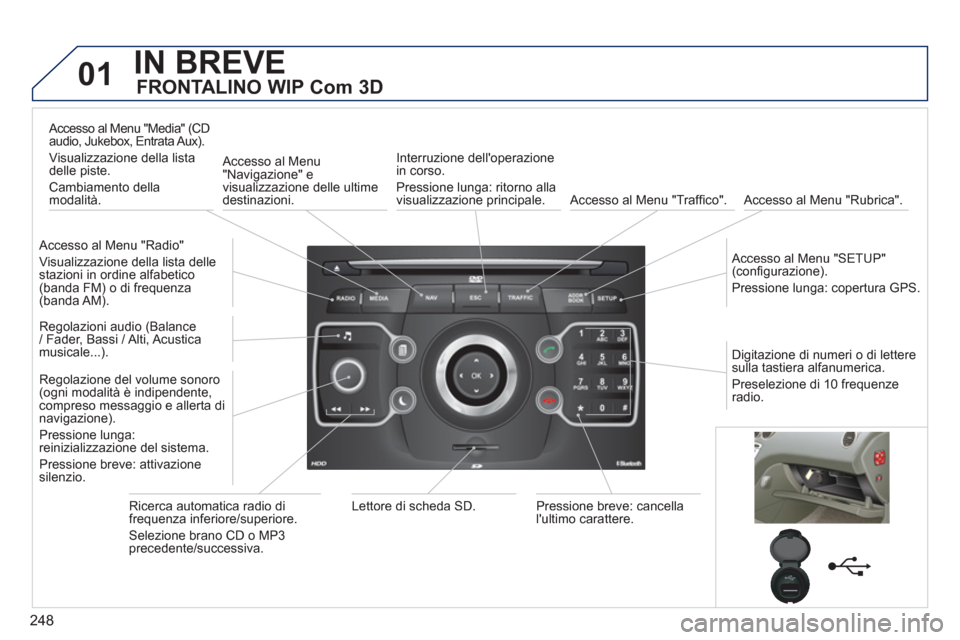

01IN BREVE

FRONTALINO WIP Com 3D

Accesso al Menu "Radio"
Vi
sualizzazione della lista delle stazioni in ordine alfabetico (banda FM) o di frequenza(banda AM).
Accesso al Menu "Media"
(CDaudio, Jukebox, Entrata Aux).
Visualizzazione della listadelle piste.
Cambiamento della
modalità.
Accesso al Menu "Navigazione" e
visualizzazione delle ultimedestinazioni.
Interruzione dell'operazionein corso.
Pressione lunga: ritorno alla
visualizzazione principale.
Accesso al Menu "Traffi co".
Accesso al Menu "Rubrica".

A
ccesso al Menu "SETUP" (confi gurazione).
Pressione lun
ga: copertura GPS.

Re
golazioni audio (Balance
/ Fader, Bassi / Alti, Acustica
musicale...).

Regolazione del volume sonoro (ogni modalità è indipendente, compreso messaggio e allerta di navigazione).
Pressione lun
ga: reinizializzazione del sistema.
Pr
essione breve: attivazione silenzio.
Ri
cerca automatica radio difrequenza inferiore/superiore.
Selezione brano CD o MP3precedente/successiva. L
ettore di scheda SD. Pressione breve: cancellal'ultimo carattere. Di
gitazione di numeri o di lettere sulla tastiera alfanumerica.
Preselezione di 10 fre
quenze
radio.
