Peugeot 308 SW BL 2012.5 Návod k obsluze (in Czech)

1
29

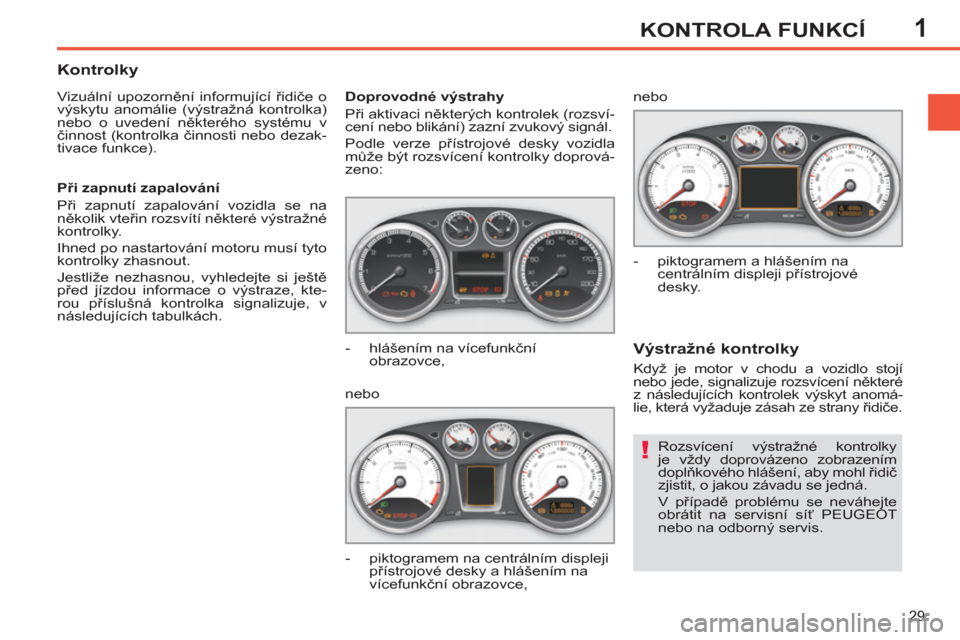

KONTROLA FUNKCÍ
Rozsvícení výstražné kontrolky
je vždy doprovázeno zobrazením
doplňkového hlášení, aby mohl řidič
zjistit, o jakou závadu se jedná.
V případě problému se neváhejte
obrátit na servisní síť PEUGEOT
nebo na odborný servis.











Kontrolky

Vizuální upozornění informující řidiče o
výskytu anomálie (výstražná kontrolka)
nebo o uvedení některého systému v
činnost (kontrolka činnosti nebo dezak-
tivace funkce).
Doprovodné výstrahy
Při aktivaci některých kontrolek (rozsví-
cení nebo blikání) zazní zvukový signál.
Podle verze přístrojové desky vozidla
může být rozsvícení kontrolky doprová-
zeno:

Výstražné kontrolky


Při zapnutí zapalování
Při zapnutí zapalování vozidla se na
několik vteřin rozsvítí některé výstražné
kontrolky.
Ihned po nastartování motoru musí tyto
kontrolky zhasnout.
Jestliže nezhasnou, vyhledejte si ještě
před jízdou informace o výstraze, kte-
rou příslušná kontrolka signalizuje, v
následujících tabulkách.


- hlášením na vícefunkční
obrazovce,
nebo

- piktogramem na centrálním displeji
přístrojové desky a hlášením na
vícefunkční obrazovce, nebo

- piktogramem a hlášením na
centrálním displeji přístrojové
desky.



Když je motor v chodu a vozidlo stojí
nebo jede, signalizuje rozsvícení některé
z následujících kontrolek výskyt anomá-
lie, která vyžaduje zásah ze strany řidiče.

1
30

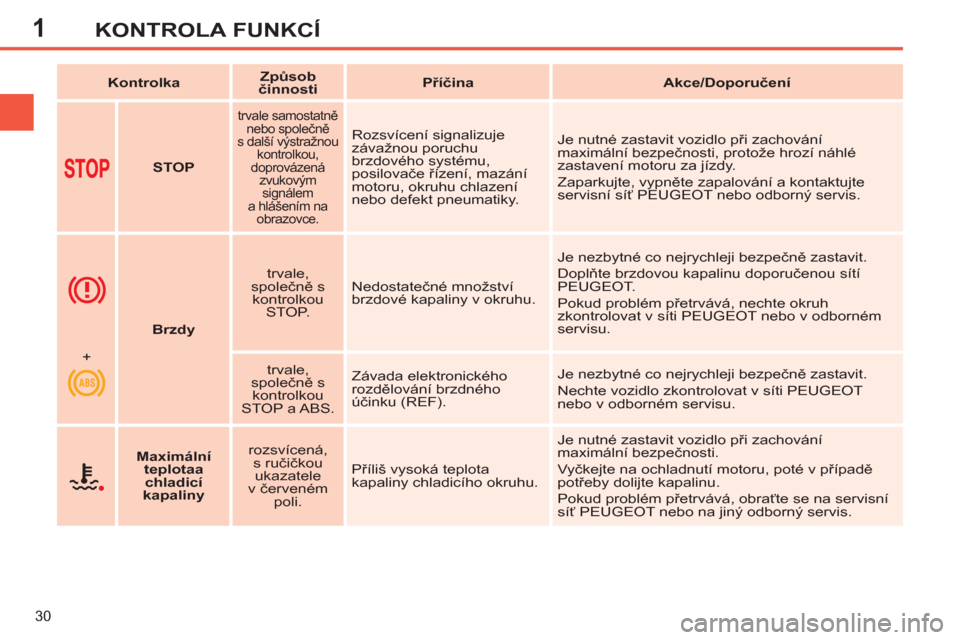

KONTROLA FUNKCÍ


Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení







STOP




trvale samostatně
nebo společně
s další výstražnou
kontrolkou,
doprovázená
zvukovým
signálem
a hlášením na
obrazovce.

Rozsvícení signalizuje
závažnou poruchu
brzdového systému,
posilovače řízení, mazání
motoru, okruhu chlazení
nebo defekt pneumatiky. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti, protože hrozí náhlé
zastavení motoru za jízdy.
Zaparkujte, vypněte zapalování a kontaktujte
servisní síť PEUGEOT nebo odborný servis.





Brzdy


trvale,
společně s
kontrolkou
STOP. Nedostatečné množství
brzdové kapaliny v okruhu. Je nezbytné co nejrychleji bezpečně zastavit.
Doplňte brzdovou kapalinu doporučenou sítí
PEUGEOT.
Pokud problém přetrvává, nechte okruh
zkontrolovat v síti PEUGEOT nebo v odborném
servisu.

+

trvale,
společně s
kontrolkou
STOP a ABS. Závada elektronického
rozdělování brzdného
účinku (REF). Je nezbytné co nejrychleji bezpečně zastavit.
Nechte vozidlo zkontrolovat v síti PEUGEOT
nebo v odborném servisu.




Maximální
teplotaa
chladicí
kapaliny


rozsvícená,
s ru
čičkou
ukazatele
v červeném
poli. Příliš vysoká teplota
kapaliny chladicího okruhu. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Vyčkejte na ochladnutí motoru, poté v případě
potřeby dolijte kapalinu.
Pokud problém přetrvává, obraťte se na servisní
síť PEUGEOT nebo na jiný odborný servis.

1
31
KONTROLA FUNKCÍ





Servis


dočasně
rozsvícená,
doprovázená
hlášením. Výskyt malých anomálií, pro
které není vyhrazena žádná
specifická kontrolka. Druh anomálie zjistíte podle hlášení, které se
zobrazí na obrazovce, např.:


- nedovření dveří, zavazadlového prostoru
nebo kapoty motoru,

- minimální hladina motorového oleje,

- minimální hladina kapaliny ostřikovače skel/
světlometů,

- vybitý elektrický článek dálkového ovladače,

- pokles tlaku v pneumatikách,

- zaplnění filtru pevných částic u vozidel s
naftovým motorem (viz "Ověřování - Kontroly /
Filtr pevných částic").
V případě jiných anomálií se obraťte na servisní
síť PEUGEOT nebo na odborný servis.

rozsvícená,
doprovázená
hlášením a
zvukovým
signálem. Výskyt vážných anomálií,
pro které není vyhrazena
žádná specifická kontrolka. Podle hlášení na obrazovce zjistěte, o jakou
anomálii se jedná, a obraťte se okamžitě
na
servisní sí
ť PEUGEOT nebo na odborný servis.

Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení






Systém
autodiagnostiky
motoru



bliká. Závada řídicího systému
motoru. Hrozí riziko poškození katalyzátoru.
Nechte systém ověřit v servisní síti PEUGEOT
nebo v jiném odborném servisu.

svítí
nepřerušovaně.
Závada systému omezování
emisí škodlivin. Po nastartování motoru musí tato kontrolka
zhasnout.
Jestliže nezhasne, obraťte se urychleně na servisní
síť PEUGEOT nebo na jiný odborný servis.

1
32

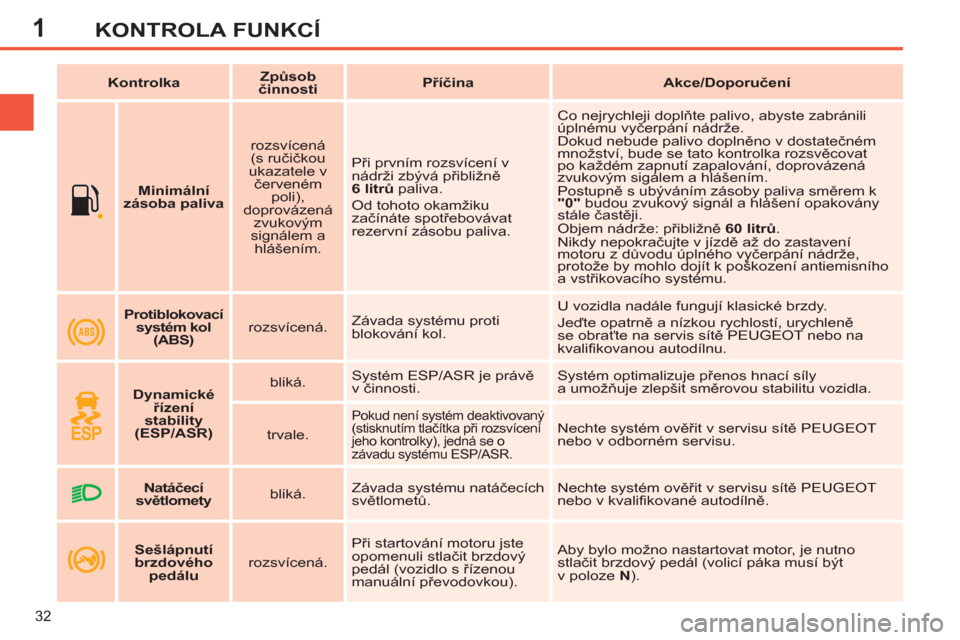

KONTROLA FUNKCÍ




Minimální
zásoba paliva


rozsvícená
(s ručičkou
ukazatele v
červeném
poli),
doprovázená
zvukovým
signálem a
hlášením. Při prvním rozsvícení v
nádrži zbývá přibližně
6 litrů
paliva.
Od tohoto okamžiku
začínáte spotřebovávat
rezervní zásobu paliva. Co nejrychleji doplňte palivo, abyste zabránili
úplnému vyčerpání nádrže.
Dokud nebude palivo doplněno v dostatečném
množství, bude se tato kontrolka rozsvěcovat
po každém zapnutí zapalování, doprovázená
zvukovým sigálem a hlášením.
Postupně s ubýváním zásoby paliva směrem k
"0"
budou zvukový signál a hlášení opakovány
stále častěji.
Objem nádrže: přibližně 60 litrů
.
Nikdy nepokračujte v jízdě až do zastavení
motoru z důvodu úplného vyčerpání nádrže,
protože by mohlo dojít k poškození antiemisního
a vstřikovacího systému.

Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení






Protiblokovací
systém kol
(ABS)

rozsvícená. Závada systému proti
blokování kol. U vozidla nadále fungují klasické brzdy.
Jeďte opatrně a nízkou rychlostí, urychleně
se obraťte na servis sítě PEUGEOT nebo na
kvalifikovanou autodílnu.




Dynamické
řízení
stability
(ESP/ASR)


bliká. Systém ESP/ASR je právě
v činnosti. Systém optimalizuje přenos hnací síly
a umožňuje zlepšit směrovou stabilitu vozidla.

trvale.

Pokud není systém deaktivovaný
(stisknutím tlačítka při rozsvícení
jeho kontrolky), jedná se o
závadu systému ESP/ASR. Nechte systém ověřit v servisu sítě PEUGEOT
nebo v odborném servisu.




Natáčecí
světlomety

bliká. Závada systému natáčecích
světlometů. Nechte systém ověřit v servisu sítě PEUGEOT
nebo v kvalifikované autodílně.


Sešlápnutí
brzdového
pedálu


rozsvícená. Při startování motoru jste
opomenuli stlačit brzdový
pedál (vozidlo s řízenou
manuální převodovkou). Aby bylo možno nastartovat motor, je nutno
stlačit brzdový pedál (volicí páka musí být
v poloze N
).

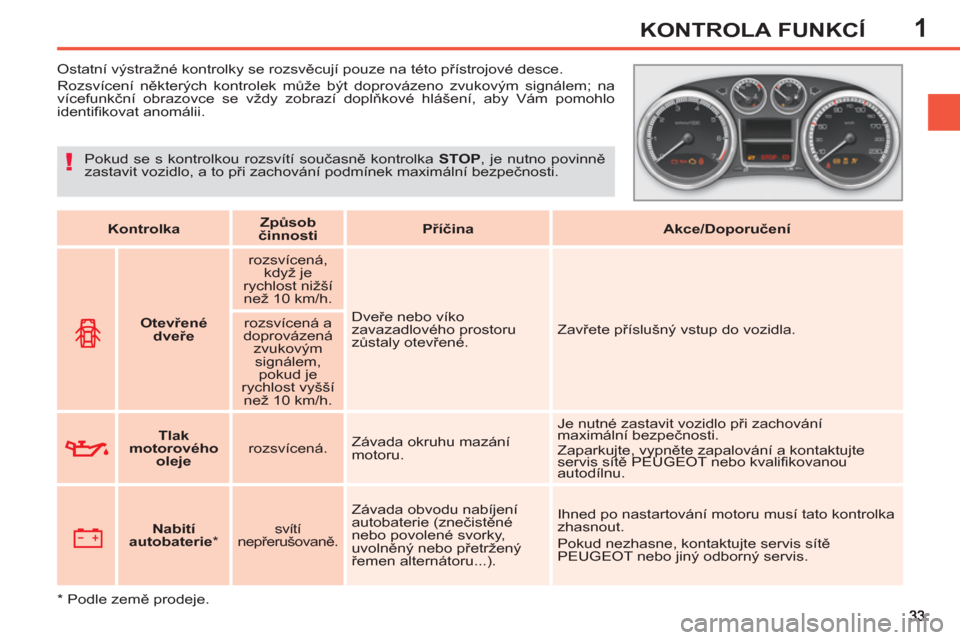

1KONTROLA FUNKCÍ








Ostatní výstražné kontrolky se rozsvěcují pouze na této přístrojové desce.
Rozsvícení některých kontrolek může být doprovázeno zvukovým signálem; na
vícefunkční obrazovce se vždy zobrazí doplňkové hlášení, aby Vám pomohlo
identifikovat anomálii.


Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení






Otevřené
dveře


rozsvícená,
když je
rychlost nižší
než 10 km/h.
Dveře nebo víko
zavazadlového prostoru
zůstaly otevřené. Zavřete příslušný vstup do vozidla.
rozsvícená a
doprovázená
zvukovým
signálem,
pokud je
rychlost vyšší
než 10 km/h.




Tlak
motorového
oleje


rozsvícená. Závada okruhu mazání
motoru. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte, vypn
ěte zapalování a kontaktujte
servis sítě PEUGEOT nebo kvalifikovanou
autodílnu.




Nabití
autobaterie

*



svítí
nepřerušovaně.

Závada obvodu nabíjení
autobaterie (znečistěné
nebo povolené svorky,
uvolněný nebo přetržený
řemen alternátoru...). Ihned po nastartování motoru musí tato kontrolka
zhasnout.
Pokud nezhasne, kontaktujte servis sítě
PEUGEOT nebo jiný odborný servis. Pokud se s kontrolkou rozsvítí současně kontrolka STOP
, je nutno povinně
zastavit vozidlo, a to při zachování podmínek maximální bezpečnosti.

*
Podle země prodeje.

1
34

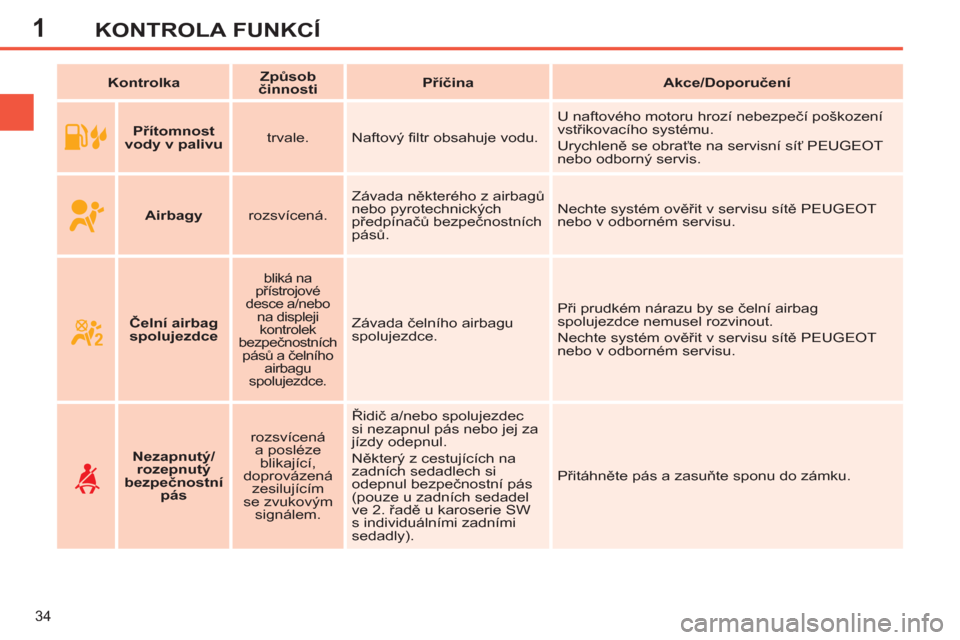

KONTROLA FUNKCÍ


Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení






Přítomnost
vody v palivu


trvale. Naftový filtr obsahuje vodu. U naftového motoru hrozí nebezpečí poškození
vstřikovacího systému.
Urychleně se obraťte na servisní síť PEUGEOT
nebo odborný servis.



Airbagy


rozsvícená. Závada některého z airbagů
nebo pyrotechnických
předpínačů bezpečnostních
pásů. Nechte systém ověřit v servisu sítě PEUGEOT
nebo v odborném servisu.




Nezapnutý/
rozepnutý
bezpečnostní
pás


rozsvícená
a posléze
blikající,
doprovázená
zesilujícím
se zvukovým
signálem. Řidič
a/nebo spolujezdec
si nezapnul pás nebo jej za
jízdy odepnul.
Některý z cestujících na
zadních sedadlech si
odepnul bezpečnostní pás
(pouze u zadních sedadel
ve 2. řadě u karoserie SW
s individuálními zadními
sedadly). Přitáhněte pás a zasuňte sponu do zámku.

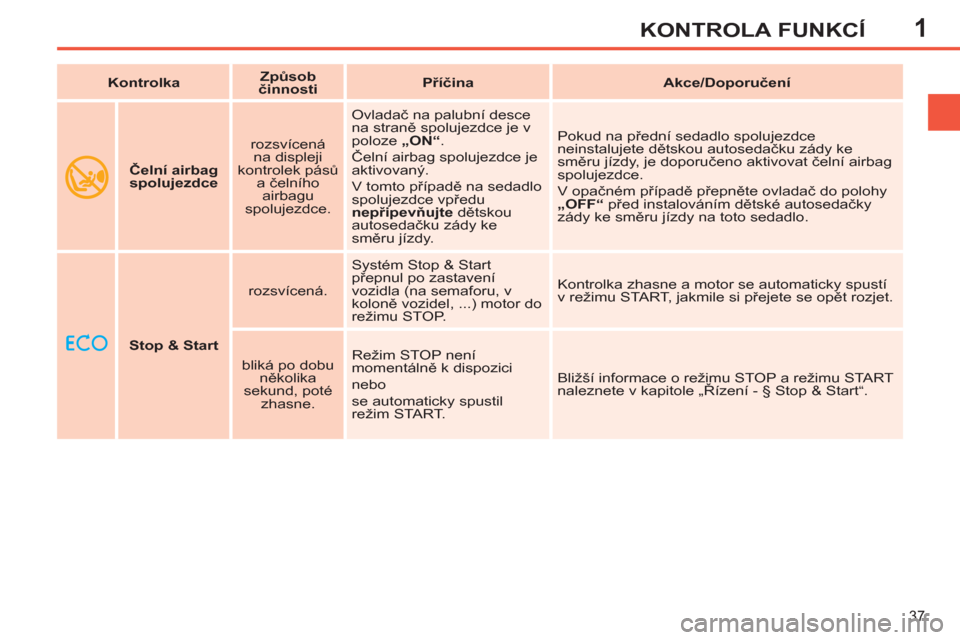

Čelní airbag
spolujezdce




bliká na
přístrojové
desce a/nebo
na displeji
kontrolek
bezpečnostních
pásů a čelního
airbagu
spolujezdce.

Závada čelního airbagu
spolujezdce. Při prudkém nárazu by se čelní airbag
spolujezdce nemusel rozvinout.
Nechte systém ověřit v servisu sítě PEUGEOT
nebo v odborném servisu.

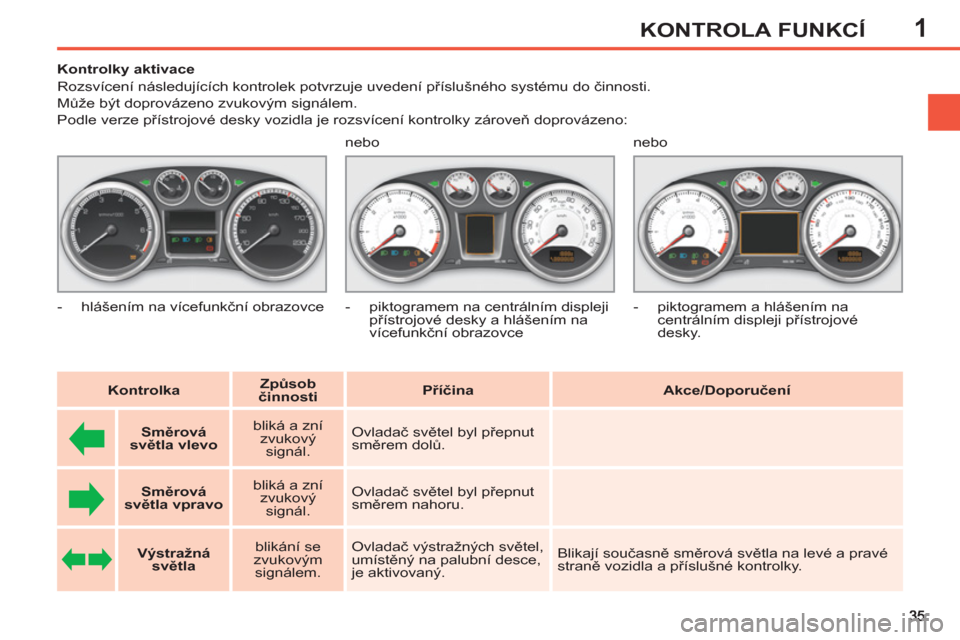

1KONTROLA FUNKCÍ










Kontrolky aktivace
Rozsvícení následujících kontrolek potvrzuje uvedení příslušného systému do činnosti.
Může být doprovázeno zvukovým signálem.
Podle verze přístrojové desky vozidla je rozsvícení kontrolky zároveň doprovázeno:


Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení






Směrová
světla vlevo


bliká a zní
zvukový
signál. Ovladač světel byl přepnut
směrem dolů.




Směrová
světla vpravo


bliká a zní
zvukový
signál. Ovladač světel byl přepnut
směrem nahoru.




Výstražná
světla


blikání se
zvukovým
signálem. Ovladač výstražných světel,
umístěný na palubní desce,
je aktivovaný. Blikají současně směrová světla na levé a pravé
straně vozidla a příslušné kontrolky.

- hlášením na vícefunkční obrazovce nebo

- piktogramem na centrálním displeji
přístrojové desky a hlášením na
vícefunkční obrazovce nebo

- piktogramem a hlášením na
centrálním displeji přístrojové
desky.

1
36

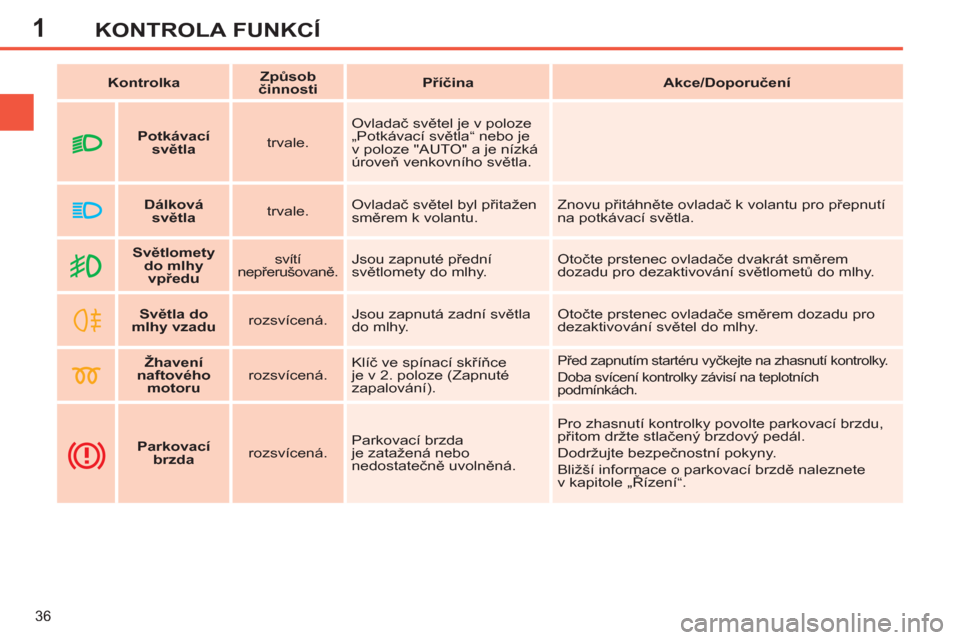

KONTROLA FUNKCÍ


Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení






Světlomety
do mlhy
vpředu




svítí
nepřerušovaně.
Jsou zapnuté přední
světlomety do mlhy. Otočte prstenec ovladače dvakrát směrem
dozadu pro dezaktivování světlometů do mlhy.




Světla do
mlhy vzadu


rozsvícená. Jsou zapnutá zadní světla
do mlhy. Otočte prstenec ovladače směrem dozadu pro
dezaktivování světel do mlhy.




Žhavení
naftového
motoru


rozsvícená. Klíč ve spínací skříňce
je v 2. poloze (Zapnuté
zapalování).
Před zapnutím startéru vyčkejte na zhasnutí kontrolky.
Doba svícení kontrolky závisí na teplotních
podmínkách.




Parkovací
brzda


rozsvícená. Parkovací brzda
je zatažená nebo
nedostatečně uvolněná. Pro zhasnutí kontrolky povolte parkovací brzdu,
přitom držte stlačený brzdový pedál.
Dodržujte bezpečnostní pokyny.
Bližší informace o parkovací brzdě naleznete
v kapitole „Řízení“.



Potkávací
světla


trvale. Ovladač světel je v poloze
„Potkávací světla“ nebo je
v poloze "AUTO" a je nízká
úroveň venkovního světla.




Dálková
světla


trvale. Ovladač světel byl přitažen
směrem k volantu. Znovu přitáhněte ovladač k volantu pro přepnutí
na potkávací světla.

1
37
KONTROLA FUNKCÍ



Stop & Start


rozsvícená. Systém Stop & Start
přepnul po zastavení
vozidla (na semaforu, v
koloně vozidel, ...) motor do
režimu STOP. Kontrolka zhasne a motor se automaticky spustí
v režimu START, jakmile si přejete se opět rozjet.

bliká po dobu
několika
sekund, poté
zhasne. Režim STOP není
momentálně k dispozici
nebo
se automaticky spustil
režim START. Bližší informace o režimu STOP a režimu START
naleznete v kapitole „Řízení - § Stop & Start“.

Kontrolka



Způsob
činnosti



Příčina



Akce/Doporučení





Čelní airbag
spolujezdce
rozsvícená
na displeji
kontrolek pásů
a čelního
airbagu
spolujezdce. Ovladač na palubní desce
na straně spolujezdce je v
poloze „ON“
.
Čelní airbag spolujezdce je
aktivovaný.
V tomto p
řípadě na sedadlo
spolujezdce vpředu
nepřipevňujte
dětskou
autosedačku zády ke
směru jízdy. Pokud na přední sedadlo spolujezdce
neinstalujete dětskou autosedačku zády ke
směru jízdy, je doporučeno aktivovat čelní airbag
spolujezdce.
V opačném případě přepněte ovladač do polohy
„OFF“
před instalováním dětské autosedačky
zády ke směru jízdy na toto sedadlo.

1
38
KONTROLA FUNKCÍ


Kontrolka




Způsob činnosti




Příčina



Akce/Doporučení











Kontrolky dezaktivace
Rozsvícení některé z následujících kontrolek potvrzuje, že uživatel záměrně vypnul příslušný systém.
Dezaktivace může být doprovázená zvukovým signálem.
Podle verze přístrojové desky vozidla může být rozsvícení kontrolky doprovázeno:




Čelní airbag
spolujezdce




rozsvícená
na přístrojové
desce a/nebo na
displeji kontrolek
bezpečnostních
pásů a čelního
airbagu
spolujezdce.
Ovladač, umístěný na palubní desce
u spolujezdce, je v poloze „OFF“
.
Čelní airbag spolujezdce je
dezaktivovaný.
Na přední sedadlo spolujezdce můžete
připevnit dětskou autosedačku zády ke
směru jízdy. Pro aktivování čelního airbagu
spolujezdce přepněte ovladač do
polohy „ON“
. V tomto případě však
na toto sedadlo nepřipevňujte dětskou
autosedačku zády ke směru jízdy.





ESP/ASR


rozsvícená. Je aktivované ovládací tlačítko,
nacházející se uprostřed palubní
desky. Jeho kontrolka je rozsvícená.
Následující funkce jsou dezaktivované:


- ESP (dynamické řízení stability),

-
ASR (systém bránící prokluzování kol).

Pro opětné manuální aktivování
těchto funkcí znovu stiskněte ovládací
tlačítko. Jeho kontrolka zhasne.
Při dosažení rychlosti přibližně
50 km/h se tyto funkce automaticky
znovu aktivují (kromě vozidel
vybavených motorem 1,6 l THP 200 k).
Tyto funkce se automaticky znovu aktivují
při nastartování motoru vozidla.

- hlášením na vícefunkční
obrazovce, nebo

- piktogramem na centrálním displeji
přístrojové desky a hlášením na
vícefunkční obrazovce, nebo

- piktogramem a hlášením na
centrálním displeji přístrojové
desky.
