Peugeot 308 SW BL 2012.5 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, velikost PDF: 18.45 MB
Page 41 of 382
1
39
KONTROLA FUNKCÍ

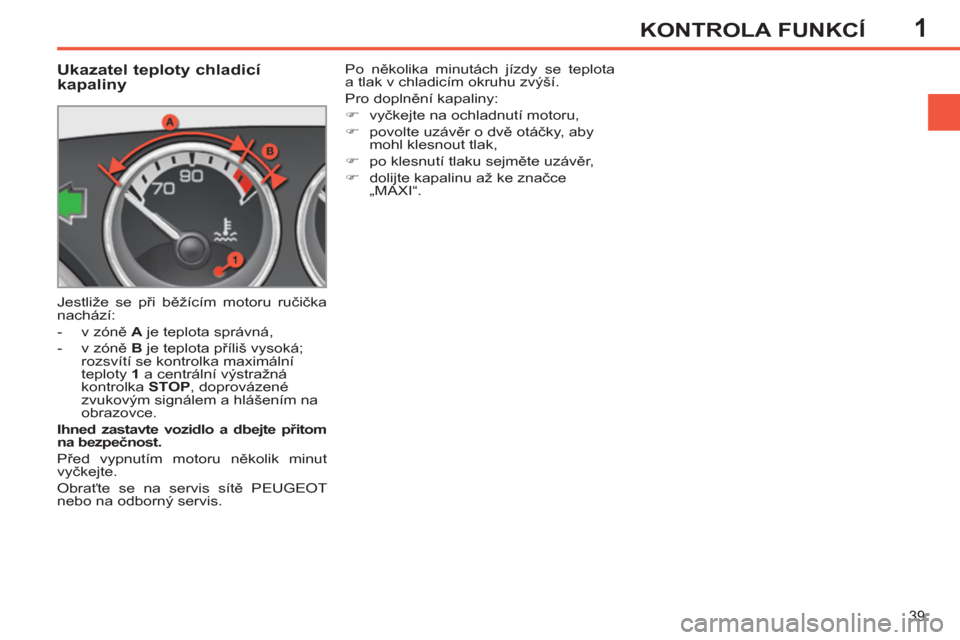

Ukazatel teploty chladicí
kapaliny
Jestliže se při běžícím motoru ručička
nachází:
- v zóně A
je teplota správná,
- v zóně B
je teplota příliš vysoká;
rozsvítí se kontrolka maximální
teploty 1
a centrální výstražná
kontrolka STOP
, doprovázené
zvukovým signálem a hlášením na
obrazovce.
Ihned zastavte vozidlo a dbejte přitom
na bezpečnost.
Před vypnutím motoru několik minut
vyčkejte.
Obraťte se na servis sítě PEUGEOT
nebo na odborný servis. Po několika minutách jízdy se teplota
a tlak v chladicím okruhu zvýší.
Pro doplnění kapaliny:
)
vyčkejte na ochladnutí motoru,
)
povolte uzávěr o dvě otáčky, aby
mohl klesnout tlak,
)
po klesnutí tlaku sejměte uzávěr,
)
dolijte kapalinu až ke značce
„MAXI“.
Page 42 of 382
1
40
KONTROLA FUNKCÍ

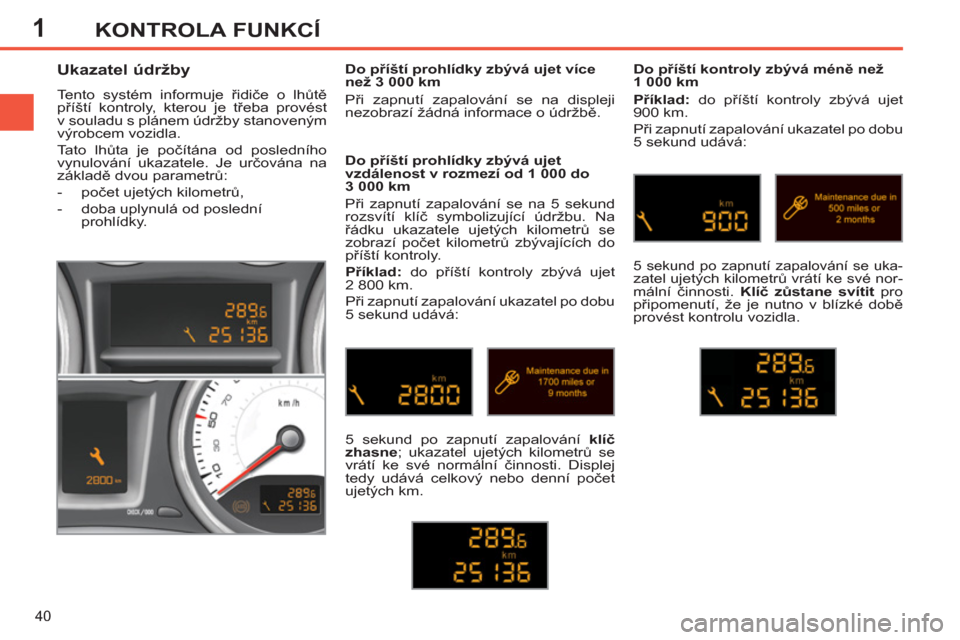

Ukazatel údržby
Tento systém informuje řidiče o lhůtě
příští kontroly, kterou je třeba provést
v souladu s plánem údržby stanoveným
výrobcem vozidla.
Tato lhůta je počítána od posledního
vynulování ukazatele. Je určována na
základě dvou parametrů:
- počet ujetých kilometrů,
- doba uplynulá od poslední
prohlídky.
Do příští prohlídky zbývá ujet
vzdálenost v rozmezí od 1 000 do
3 000 km
Při zapnutí zapalování se na 5 sekund
rozsvítí klíč symbolizující údržbu. Na
řádku ukazatele ujetých kilometrů se
zobrazí počet kilometrů zbývajících do
příští kontroly.
Příklad:
do příští kontroly zbývá ujet
2 800 km.
Při zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování klíč
zhasne
; ukazatel ujetých kilometrů se
vrátí ke své normální činnosti. Displej
tedy udává celkový nebo denní počet
ujetých km.
Do příští kontroly zbývá méně než 1 000 km
Příklad:
do příští kontroly zbývá ujet
900 km.
Při zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování se uka-zatel ujetých kilometrů vrátí ke své nor-
mální činnosti. Klíč zůstane svítit
pro
připomenutí, že je nutno v blízké době
provést kontrolu vozidla.
Do příští prohlídky zbývá ujet více
než 3 000 km
Při zapnutí zapalování se na displeji
nezobrazí žádná informace o údržbě.
Page 43 of 382
1
41
KONTROLA FUNKCÍ
Jestliže byste po této operaci chtě-
li odpojit baterii vozidla, nejprve jej
zamkněte a vyčkejte alespoň pět
minut, aby bylo vynulování ukaza-
tele zaregistrováno.

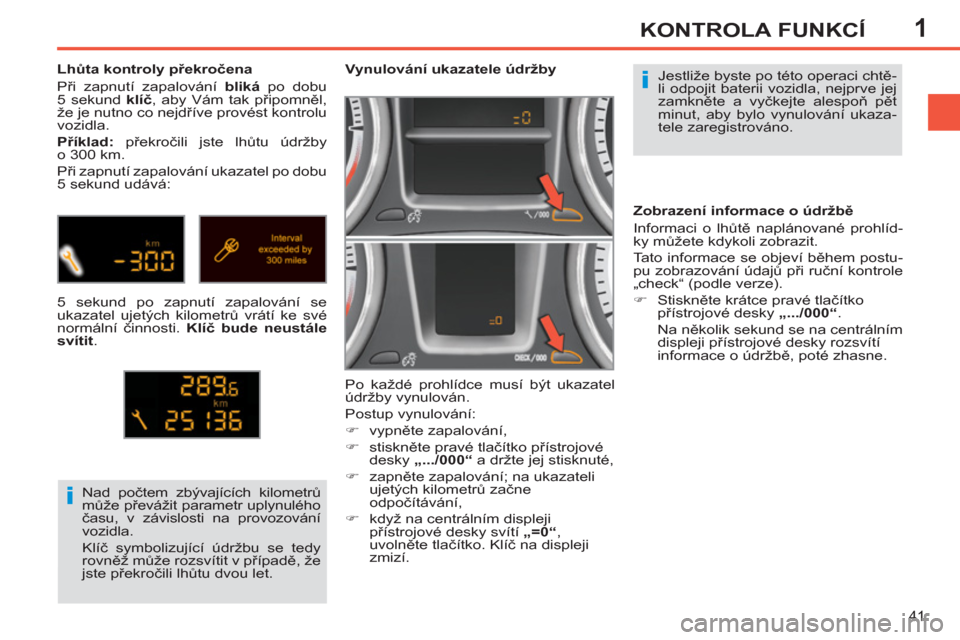

Vynulování ukazatele údržby
Po každé prohlídce musí být ukazatel
údržby vynulován.
Postup vynulování:
)
vypněte zapalování,
)
stiskněte pravé tlačítko přístrojové
desky „.../000“
a držte jej stisknuté,
)
zapněte zapalování; na ukazateli
ujetých kilometrů začne
odpočítávání,
)
když na centrálním displeji
přístrojové desky svítí „=0“
,
uvolněte tlačítko. Klíč na displeji
zmizí. Nad počtem zbývajících kilometrů
může převážit parametr uplynulého
času, v závislosti na provozování
vozidla.
Klíč symbolizující údržbu se tedy
rovněž může rozsvítit v případě, že
jste překročili lh
ůtu dvou let.
Lhůta kontroly překročena
Při zapnutí zapalování bliká
po dobu
5 sekund klíč
, aby Vám tak připomněl,
že je nutno co nejdříve provést kontrolu
vozidla.
Příklad:
překročili jste lhůtu údržby
o 300 km.
Při zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování se
ukazatel ujetých kilometrů vrátí ke své
normální činnosti. Klíč bude neustále
svítit
.
Zobrazení informace o údržbě
Informaci o lhůtě naplánované prohlíd-
ky můžete kdykoli zobrazit.
Tato informace se objeví během postu-
pu zobrazování údajů při ruční kontrole
„check“ (podle verze).
)
Stiskněte krátce pravé tlačítko
přístrojové desky „.../000“
.
Na několik sekund se na centrálním
displeji p
řístrojové desky rozsvítí
informace o údržbě, poté zhasne.
Page 44 of 382
1
42
KONTROLA FUNKCÍ
Ověření hladiny je platné, pouze
když je vozidlo ve vodorovné polo-
ze a jeho motor byl zastaven více
než 30 minut.

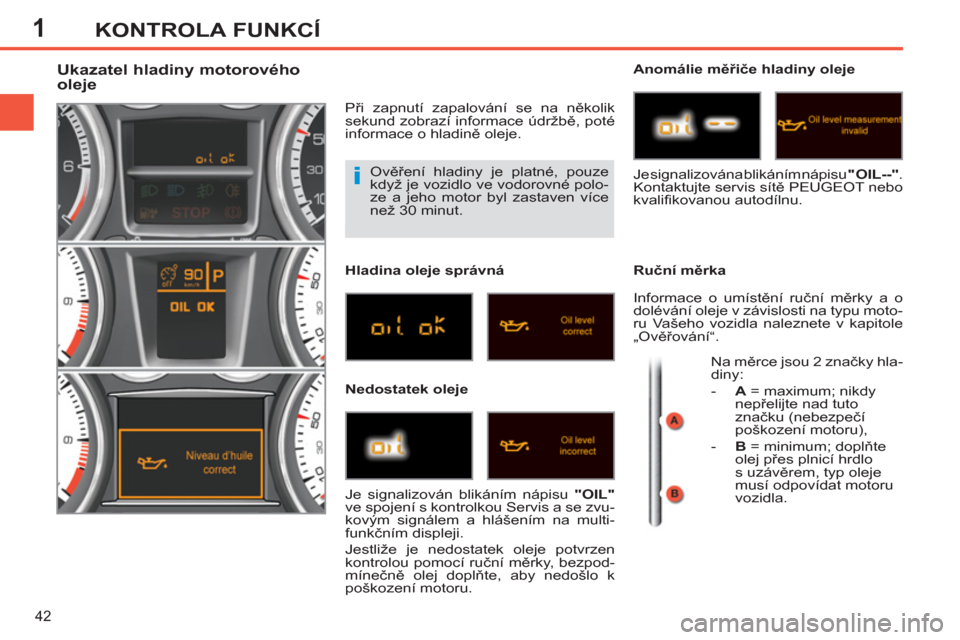

Ukazatel hladiny motorového
oleje
Při zapnutí zapalování se na několik
sekund zobrazí informace údržbě, poté
informace o hladině oleje.
Hladina oleje správná
Nedostatek oleje
Anomálie měřiče hladiny oleje
Ruční měrka
Je signalizován blikáním nápisu "OIL"
ve spojení s kontrolkou Servis a se zvu-
kovým signálem a hlášením na multi-
funkčním displeji.
Jestliže je nedostatek oleje potvrzen
kontrolou pomocí ruční měrky, bezpod-
mínečně olej doplňte, aby nedošlo k
poškození motoru. Je signalizována blikáním nápisu "
OIL--"
.
Kontaktujte servis sítě PEUGEOT nebo
kvalifikovanou autodílnu.
Informace o umístění ruční měrky a o
dolévání oleje v závislosti na typu moto-
ru Vašeho vozidla naleznete v kapitole
„Ověřování“.
Na měrce jsou 2 značky hla-
diny:
- A
= maximum; nikdy
nepřelijte nad tuto
značku (nebezpečí
poškození motoru),
- B
= minimum; doplň
te
olej přes plnicí hrdlo
s uzávěrem, typ oleje
musí odpovídat motoru
vozidla.
Page 45 of 382
1
43
KONTROLA FUNKCÍ
Ukazatele ujetých kilometrů
Celkový počet ujetých kilometrů a hod-
nota denního počitadla jsou zobrazo-
vány po dobu třiceti sekund při vypnutí
zapalování, při otevření dveří řidiče a rov-
něž při zamknutí a odemknutí vozidla.
Ukazatel celkového počtu ujetých
kilometrů
Denní počitadlo ujetých kilometrů
)
Při zapnutém zapalování stiskněte
tlačítko a držte jej stisknuté až do
zobrazení nul.

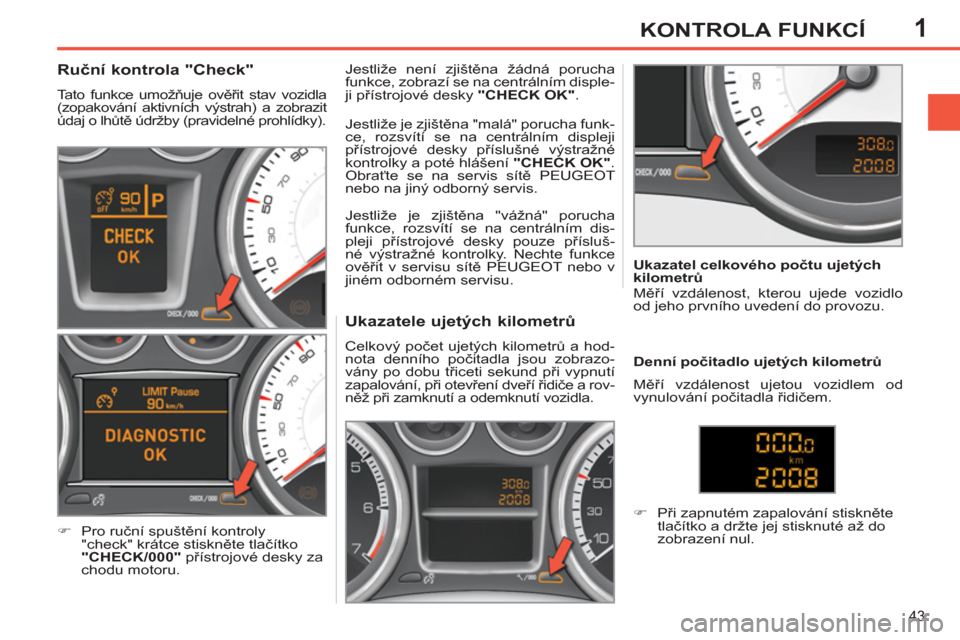

Ruční kontrola "Check"
Tato funkce umožňuje ověřit stav vozidla
(zopakování aktivních výstrah) a zobrazit
údaj o lhůtě údržby (pravidelné prohlídky).
)
Pro ruční spuštění kontroly
"check" krátce stiskněte tlačítko
"CHECK/000"
přístrojové desky za
chodu motoru. Jestliže není zjištěna žádná porucha
funkce, zobrazí se na centrálním disple-
ji přístrojové desky "CHECK OK"
.
Jestliže je zjištěna "vážná" porucha
funkce, rozsvítí se na centrálním dis-
pleji přístrojové desky pouze přísluš-
né výstražné kontrolky. Nechte funkce
ověřit v servisu sítě PEUGEOT nebo v
jiném odborném servisu. Jestliže je zjištěna "malá" porucha funk-
ce, rozsvítí se na centrálním displeji
přístrojové desky příslušné výstražné
kontrolky a poté hlášení "CHECK OK"
.
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis.
Měří vzdálenost ujetou vozidlem od
vynulování počitadla řidičem. Měří vzdálenost, kterou ujede vozidlo
od jeho prvního uvedení do provozu.
Page 46 of 382
1
44
KONTROLA FUNKCÍ
Reostat osvětlení
Slouží k ručnímu nastavení intenzity
osvětlení místa řidiče v závislosti na
světelné intenzitě okolního prostředí.
Funguje pouze při zapnutých světlech
(vyjma denních světel).
Aktivace
)
Stiskněte tlačítko pro upravení
intenzity osvětlení místa řidiče.
)
Když seřízení osvětlení dosáhne mini-
ma, uvolněte tlačítko, poté jej znovu
stiskněte pro zvýšení intenzity.
nebo
)
Když seřízení osvětlení dosáhne
maxima, uvolněte tlačítko, poté jej
znovu stiskněte pro snížení intenzity.
)
Jakmile má osvětlení požadovanou
intenzitu, uvolněte tlačítko.
Dezaktivace
Když jsou světla zhasnutá nebo v denním režimu (u vozidel vybavených denními
světly), je jakékoli stisknutí tlačítka bez
účinku.
Page 47 of 382
2
45
VÍCEFUNKČNÍ OBRAZOVKY
Zobrazování údajů na
obrazovce
V závislosti na kontextu se zobrazují
tyto údaje:
- čas,
- datum,
- vnější teplota u vozidla s klimatizací
(zobrazená hodnota bliká v případě
nebezpečí tvorby náledí),
- palubní počítač,
- výstražná hlášení,
- nabídky pro nastavení parametrů
displeje a prvků výbavy vozidla.

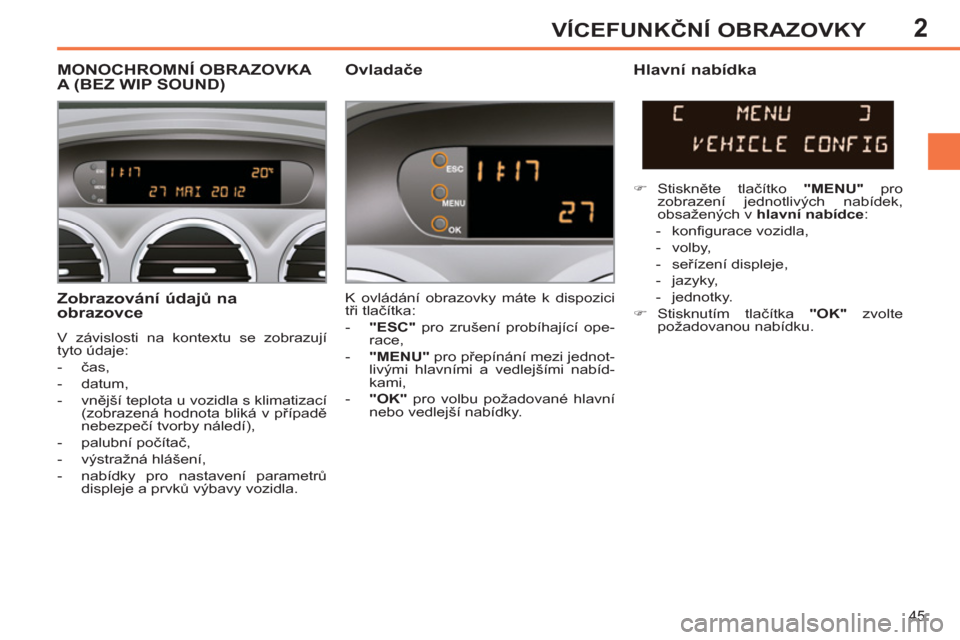

MONOCHROMNÍ OBRAZOVKA
A (BEZ WIP SOUND)
Ovladače
Hlavní nabídka
K ovládání obrazovky máte k dispozici
tři tlačítka:
- "ESC"
pro zrušení probíhající ope-
race,
- "MENU"
pro přepínání mezi jednot-
livými hlavními a vedlejšími nabíd-
kami,
- "OK"
pro volbu požadované hlavní
nebo vedlejší nabídky.
)
Stiskněte tlačítko "MENU"
pro
zobrazení jednotlivých nabídek,
obsažených v hlavní nabídce
:
- konfigurace vozidla,
- volby,
- seřízení displeje,
- jazyky,
- jednotky.
)
Stisknutím tlačítka "OK"
zvolte
požadovanou nabídku.

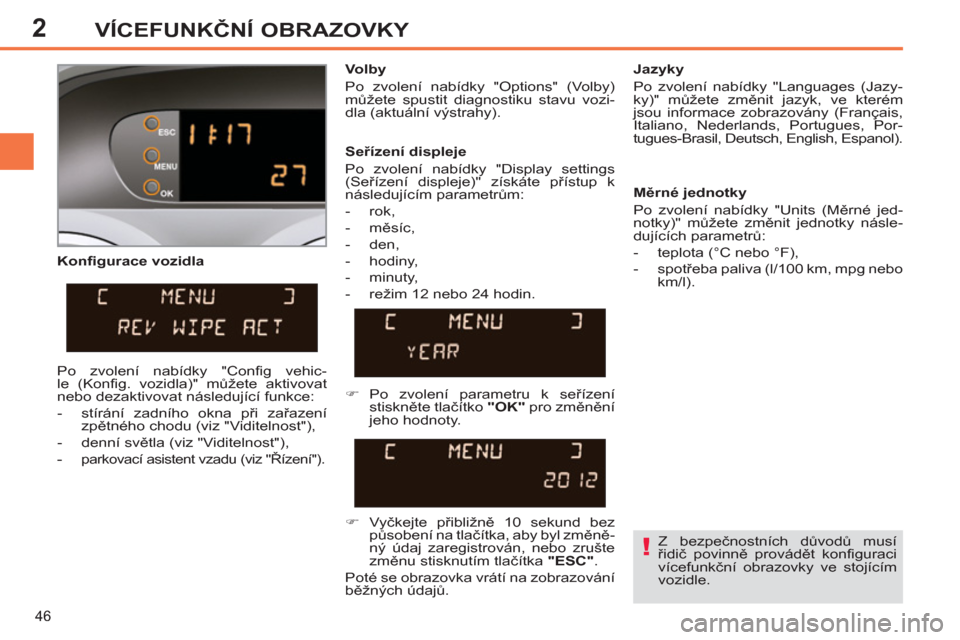

Page 48 of 382
2
46
VÍCEFUNKČNÍ OBRAZOVKY

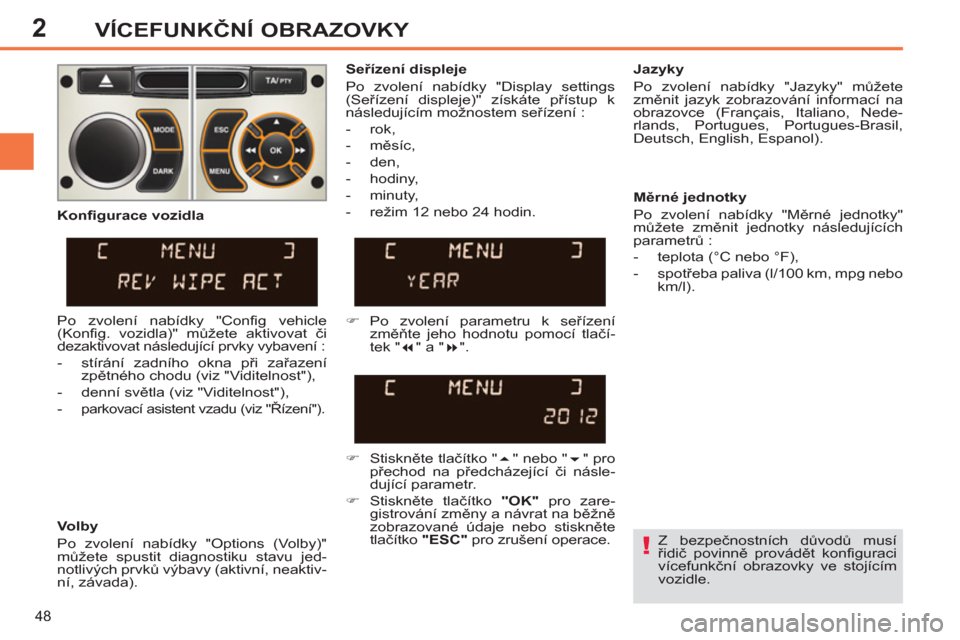

Konfigurace vozidla
Volby
Po zvolení nabídky "Options" (Volby)
můžete spustit diagnostiku stavu vozi-
dla (aktuální výstrahy).
Jazyky
Po zvolení nabídky "Languages (Jazy-
ky)" můžete změnit jazyk, ve kterém
jsou informace zobrazovány (Français,
Italiano, Nederlands, Portugues, Por-
tugues-Brasil, Deutsch, English, Espanol).
Seřízení displeje
Po zvolení nabídky "Display settings
(Seřízení displeje)" získáte přístup k
následujícím parametrům:
- rok,
- měsíc,
- den,
- hodiny,
- minuty,
- režim 12 nebo 24 hodin.
Měrné jednotky
Po zvolení nabídky "Units (Měrné jed-
notky)" můžete změnit jednotky násle-
dujících parametrů:
- teplota (°C nebo °F),
- spotřeba paliva (l/100 km, mpg nebo
km/l).
)
Po zvolení parametru k seřízení
stiskněte tlačítko "OK"
pro změnění
jeho hodnoty.
)
Vyčkejte přibližně 10 sekund bez
působení na tlačítka, aby byl změně-
ný údaj zaregistrován, nebo zrušte
změnu stisknutím tlačítka "ESC"
.
Poté se obrazovka vrátí na zobrazování
běžných údajů.
Po zvolení nabídky "Config vehic-
le (Konfig. vozidla)" můžete aktivovat
nebo dezaktivovat následující funkce:
- stírání zadního okna při zařazení
zpětného chodu (viz "Viditelnost"),
- denní světla (viz "Viditelnost"),
- parkovací asistent vzadu (viz "Řízení").
Z bezpečnostních důvodů musí
řidič povinně provádět konfiguraci
vícefunkční obrazovky ve stojícím
vozidle.
Page 49 of 382
2
47
VÍCEFUNKČNÍ OBRAZOVKY

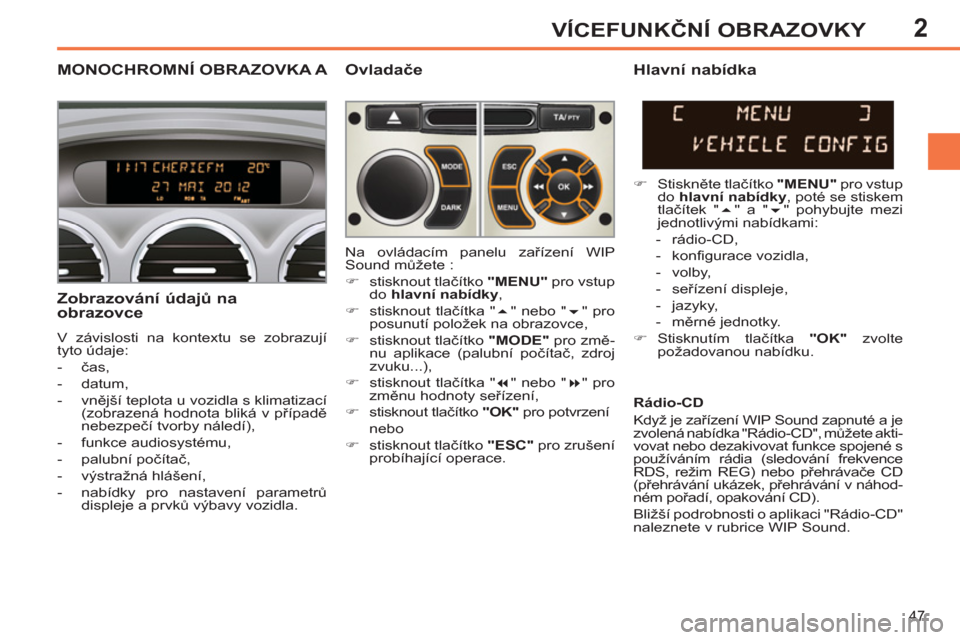

MONOCHROMNÍ OBRAZOVKA A
Ovladače
Zobrazování údajů na
obrazovce
V závislosti na kontextu se zobrazují
tyto údaje:
- čas,
- datum,
- vnější teplota u vozidla s klimatizací
(zobrazená hodnota bliká v případě
nebezpečí tvorby náledí),
- funkce audiosystému,
- palubní počítač,
- výstražná hlášení,
- nabídky pro nastavení parametrů
displeje a prvků výbavy vozidla.
Hlavní nabídka
)
Stiskněte tlačítko "MENU"
pro vstup
do hlavní nabídky
, poté se stiskem
tlačítek "
" a "
" pohybujte mezi
jednotlivými nabídkami:
- rádio-CD,
- konfigurace vozidla,
- volby,
- seřízení displeje,
- jazyky,
- měrné jednotky.
)
Stisknutím tlačítka "OK"
zvolte
požadovanou nabídku. Na ovládacím panelu zařízení WIP
Sound můžete :
)
stisknout tlačítko "MENU"
pro vstup
do hlavní nabídky
,
)
stisknout tlačítka "
" nebo "
" pro
posunutí položek na obrazovce,
)
stisknout tlačítko "MODE"
pro změ-
nu aplikace (palubní počítač, zdroj
zvuku...),
)
stisknout tlačítka "
" nebo "
" pro
změnu hodnoty seřízení,
)
stisknout tlačítko "OK"
pro potvrzení
nebo
)
stisknout tlačítko "ESC"
pro zrušení
probíhající operace.
Rádio-CD
Když je zařízení WIP Sound zapnuté a je
zvolená nabídka "Rádio-CD", můžete akti-
vovat nebo dezakivovat funkce spojené s
používáním rádia (sledování frekvence
RDS, režim REG) nebo přehrávače CD
(přehrávání ukázek, přehrávání v náhod-
ném pořadí, opakování CD).
Bližší podrobnosti o aplikaci "Rádio-CD"
naleznete v rubrice WIP Sound.
Page 50 of 382
2
48
VÍCEFUNKČNÍ OBRAZOVKY
Z bezpečnostních důvodů musí
řidič povinně provádět konfiguraci
vícefunkční obrazovky ve stojícím
vozidle.
Seřízení displeje
Po zvolení nabídky "Display settings
(Seřízení displeje)" získáte přístup k
následujícím možnostem seřízení :
- rok,
- měsíc,
- den,
- hodiny,
- minuty,
- režim 12 nebo 24 hodin.
Jazyky
Po zvolení nabídky "Jazyky" můžete
změnit jazyk zobrazování informací na
obrazovce (Français, Italiano, Nede-
rlands, Portugues, Portugues-Brasil,
Deutsch, English, Espanol).
Měrné jednotky
Po zvolení nabídky "Měrné jednotky"
můžete změnit jednotky následujících
parametrů :
- teplota (°C nebo °F),
- spotřeba paliva (l/100 km, mpg nebo
km/l).
)
Po zvolení parametru k seřízení
změňte jeho hodnotu pomocí tlač
í-
tek "
" a "
".
)
Stiskněte tlačítko "
" nebo "
" pro
přechod na předcházející či násle-
dující parametr.
)
Stiskněte tlačítko "OK"
pro zare-
gistrování změny a návrat na běžně
zobrazované údaje nebo stiskněte
tlačítko "ESC"
pro zrušení operace.
Konfigurace vozidla
Volby
Po zvolení nabídky "Options (Volby)"
můžete spustit diagnostiku stavu jed-
notlivých prvků výbavy (aktivní, neaktiv-
ní, závada). Po zvolení nabídky "Config vehicle
(Konfig. vozidla)" můžete aktivovat či
dezaktivovat následující prvky vybavení :
- stírání zadního okna při zařazení
zpětného chodu (viz "Viditelnost"),
- denní světla (viz "Viditelnost"),
-
parkovací asistent vzadu (viz "Řízení").
