Peugeot 308 SW BL 2012.5 Vodič za korisnike (in Croatian)

19
UPOZNAVANJE VOZILA

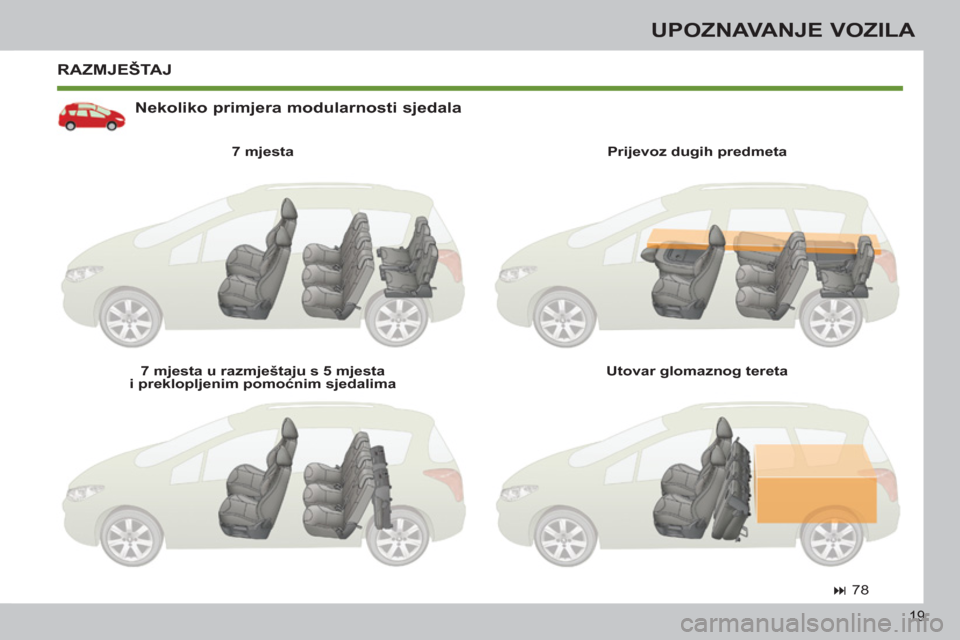

RAZMJEŠTAJ

Nekoliko primjera modularnosti sjedala


7 mjesta

7 mjesta u razmještaju s 5 mjesta
i preklopljenim pomoćnim sjedalima
Prijevoz dugih predmeta

Utovar glomaznog tereta



78

20
UPOZNAVANJE VOZILA

Stop & Start

Prelazak motora u režim STOP
(gašenje)
Prelazak motora u režim START
(ponovno pokretanje)

Isključivanje / ponovno uključivanje
VOŽNJA




161
Sustav se može isključiti u svakom tre-
nutku, pritiskom na tipku "ECO OFF"
;
žaruljica na tipki se pali. Na ploči s instrumentima pali se
žaruljica "ECO"
, a motor se au-
tomatski gasi: Žaruljica "ECO"
se gasi, a mo-
tor se automatski ponovo po-
kreće:


- uz ručni mjenjač
: kad do kraja

pritisnete papučicu spojke,

- uz ručni upravljani mjenjač sa
6 brzina:



●
ako je ručica mjenjača u položaju A

ili M
, nakon otpuštanja papučice
kočnice,

●

ili ako je ručica mjenjača u položaju N

i ako je papučica kočnice otpuštena,
nakon uključivanja položaja A
ili M
,


●
ili nakon uključivanja stupnja prijenosa
za vožnju natrag.




- uz ručni mjenjač
: pri brzini manjoj
od 20 km/h, nakon postavljanja
ručice mjenjača u neutralan položaj
i otpuštanja papučice spojke,

- uz ručni upravljani mjenjač
sa 6 brzina
: pri brzini manjoj od
8 km/h, nakon pritiska na papučicu
kočnice ili postavljanja ručice
mjenjača u položaj N
.
U nekim slučajevima režim STOP može
biti nedostupan; tada žaruljica "ECO"

bljeska nekoliko sekunda, zatim se gasi.



160
Ako u trenutku promjene stupnja
papučica spojke nije pritisnuta do
kraja, motor se neće automatski
ponovo pokrenuti. Bit će prikazana
poruka upozorenja da je potrebno
do kraja pritisnuti papučicu spojke.



161
Sustav se ponovo automatski
uključuje nakon svakog pokretanja
motora ključem.
Prije punjenja spremnika gorivom
ili prije svakog zahvata u prostoru
motora, obavezno ključem prekinite
kontakt. U nekim slučajevima režim START
može se automatski uključiti; tada žaru-
ljica "ECO"
bljeska nekoliko sekunda,
zatim se gasi.

21
UPOZNAVANJE VOZILA
VOŽNJA

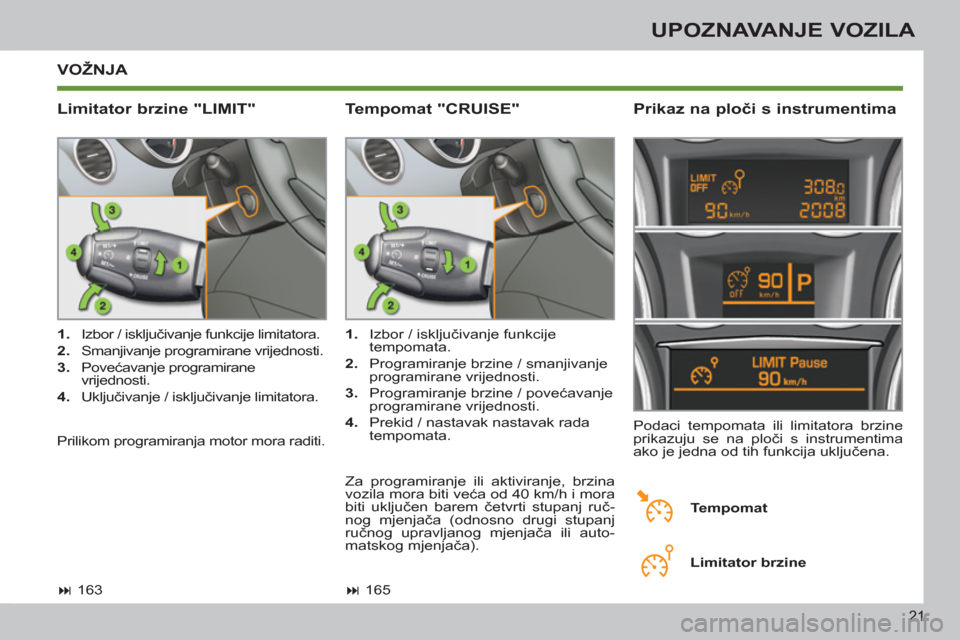

Limitator brzine "LIMIT"
Prikaz na ploči s instrumentima



1.
Izbor / isključivanje funkcije limitatora.

2.
Smanjivanje programirane vrijednosti.

3.
Povećavanje programirane
vrijednosti.

4.
Uključivanje / isključivanje limitatora.
Podaci tempomata ili limitatora brzine
prikazuju se na ploči s instrumentima
ako je jedna od tih funkcija uključena.

1.
Izbor / isključivanje funkcije
tempomata.

2.
Programiranje brzine / smanjivanje
programirane vrijednosti.

3.
Programiranje brzine / povećavanje
programirane vrijednosti.

4.
Prekid / nastavak nastavak rada
tempomata.


Tempomat "CRUISE"


Tempomat

Limitator brzine




165




163
Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 40 km/h i mora
biti uključen barem četvrti stupanj ruč-
nog mjenjača (odnosno drugi stupanj
ručnog upravljanog mjenjača ili auto-
matskog mjenjača). Prilikom programiranja motor mora raditi.

22
UPOZNAVANJE VOZILA
VOŽNJA

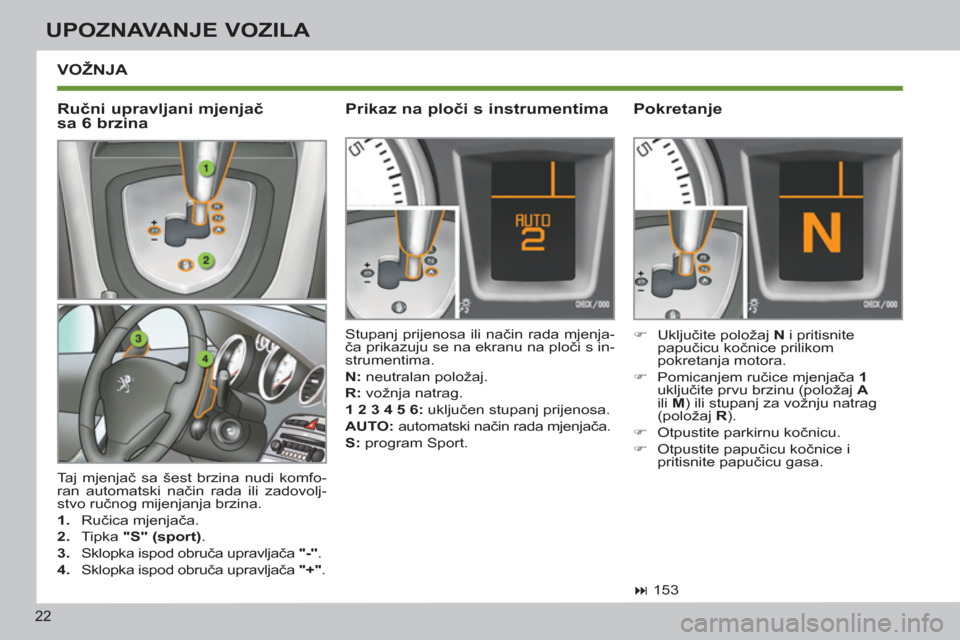

Taj mjenjač sa šest brzina nudi komfo-
ran automatski način rada ili zadovolj-
stvo ručnog mijenjanja brzina.


1.
Ručica mjenjača.

2.
Tipka "S" (sport)
.

3.
Sklopka ispod obruča upravljača "-"
.

4.
Sklopka ispod obruča upravljača "+"
.
Stupanj prijenosa ili način rada mjenja-
ča prikazuju se na ekranu na ploči s in-
strumentima.

N:
neutralan položaj.

R:
vožnja natrag.

1 2 3 4 5 6:
uključen stupanj prijenosa.

AUTO:
automatski način rada mjenjača.

S:
program Sport.


Prikaz na ploči s instrumentima



)
Uključite položaj N
i pritisnite
papučicu kočnice prilikom
pokretanja motora.

)
Pomicanjem ručice mjenjača 1

uključite prvu brzinu (položaj A

ili M
) ili stupanj za vožnju natrag
(položaj R
).

)
Otpustite parkirnu kočnicu.

)
Otpustite papučicu kočnice i
pritisnite papučicu gasa.


Pokretanje




153



Ručni upravljani mjenjač
sa 6 brzina

23

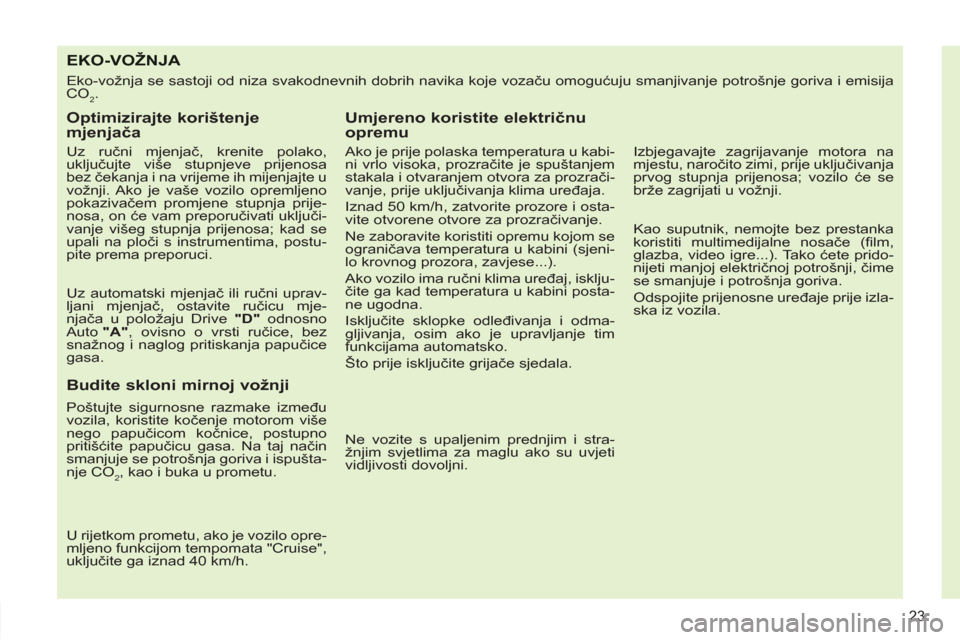

EKO-VOŽNJA
Eko-vožnja se sastoji od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija
CO
2.

Optimizirajte korištenje
mjenjača


Uz ručni mjenjač, krenite polako,
uključujte više stupnjeve prijenosa
bez čekanja i na vrijeme ih mijenjajte u
vožnji. Ako je vaše vozilo opremljeno
pokazivačem promjene stupnja prije-
nosa, on će vam preporučivati uključi-
vanje višeg stupnja prijenosa; kad se
upali na ploči s instrumentima, postu-
pite prema preporuci.

Uz automatski mjenjač ili ručni uprav-
ljani mjenjač, ostavite ručicu mje-
njača u položaju Drive "D"
odnosno
Auto "A"
, ovisno o vrsti ručice, bez
snažnog i naglog pritiskanja papučice
gasa.



Budite skloni mirnoj vožnji


Poštujte sigurnosne razmake između
vozila, koristite kočenje motorom više
nego papučicom kočnice, postupno
pritišćite papučicu gasa. Na taj način
smanjuje se potrošnja goriva i ispušta-
nje CO
2, kao i buka u prometu.

U rijetkom prometu, ako je vozilo opre-
mljeno funkcijom tempomata "Cruise",
uključite ga iznad 40 km/h.



Umjereno koristite električnu
opremu

Ako je prije polaska temperatura u kabi-
ni vrlo visoka, prozračite je spuštanjem
stakala i otvaranjem otvora za prozrači-
vanje, prije uključivanja klima uređaja.
Iznad 50 km/h, zatvorite prozore i osta-
vite otvorene otvore za prozračivanje.
Ne zaboravite koristiti opremu kojom se
ograničava temperatura u kabini (sjeni-
lo krovnog prozora, zavjese...).
Ako vozilo ima ručni klima uređaj, isklju-
čite ga kad temperatura u kabini posta-
ne ugodna.
Isključite sklopke odleđivanja i odma-
gljivanja, osim ako je upravljanje tim
funkcijama automatsko.
Što prije isključite grijače sjedala.

Ne vozite s upaljenim prednjim i stra-
žnjim svjetlima za maglu ako su uvjeti
vidljivosti dovoljni.
Izbjegavajte zagrijavanje motora na
mjestu, naročito zimi, prije uključivanja
prvog stupnja prijenosa; vozilo će se
brže zagrijati u vožnji.

Kao suputnik, nemojte bez prestanka
koristiti multimedijalne nosače (fi lm,
glazba, video igre...). Tako ćete prido-
nijeti manjoj električnoj potrošnji, čime
se smanjuje i potrošnja goriva.
Odspojite prijenosne uređaje prije izla-
ska iz vozila.

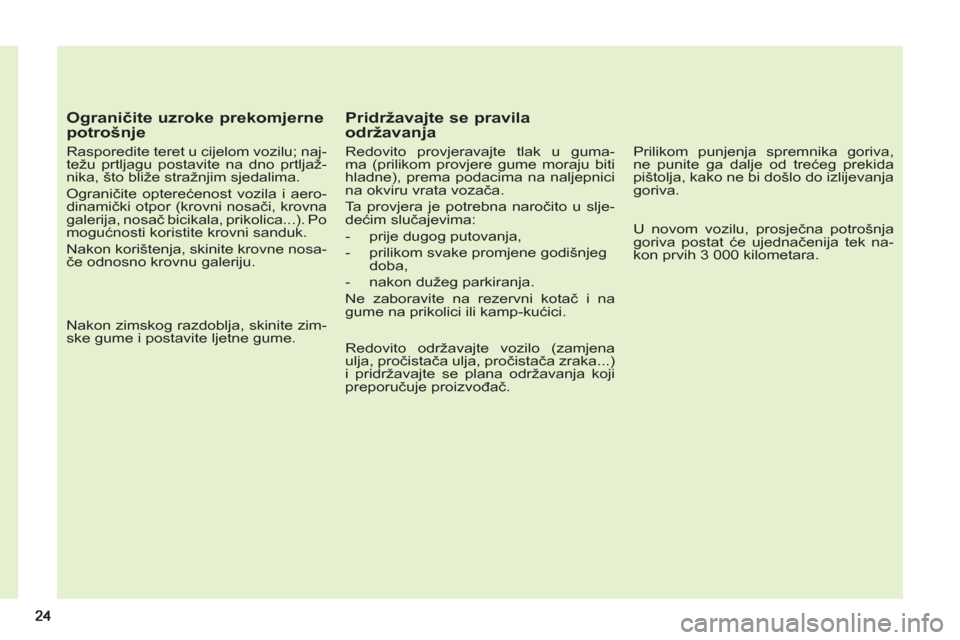

Ograničite uzroke prekomjerne
potrošnje

Rasporedite teret u cijelom vozilu; naj-
težu prtljagu postavite na dno prtljaž-
nika, što bliže stražnjim sjedalima.
Ograničite opterećenost vozila i aero-
dinamički otpor (krovni nosači, krovna
galerija, nosač bicikala, prikolica...). Po
mogućnosti koristite krovni sanduk.
Nakon korištenja, skinite krovne nosa-
če odnosno krovnu galeriju.

Nakon zimskog razdoblja, skinite zim-
ske gume i postavite ljetne gume.



Pridržavajte se pravila
održavanja

Redovito provjeravajte tlak u guma-
ma (prilikom provjere gume moraju biti
hladne), prema podacima na naljepnici
na okviru vrata vozača.
Ta provjera je potrebna naročito u slje-
dećim slučajevima:


- prije dugog putovanja,

- prilikom svake promjene godišnjeg
doba,

- nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na
gume na prikolici ili kamp-kućici.

Redovito održavajte vozilo (zamjena
ulja, pročistača ulja, pročistača zraka...)
i pridržavajte se plana održavanja koji
preporučuje proizvođač.


Prilikom punjenja spremnika goriva,
ne punite ga dalje od trećeg prekida
pištolja, kako ne bi došlo do izlijevanja
goriva.

U novom vozilu, prosječna potrošnja
goriva postat će ujednačenija tek na-
kon prvih 3 000 kilometara.

1
25
PROVJERA RADA

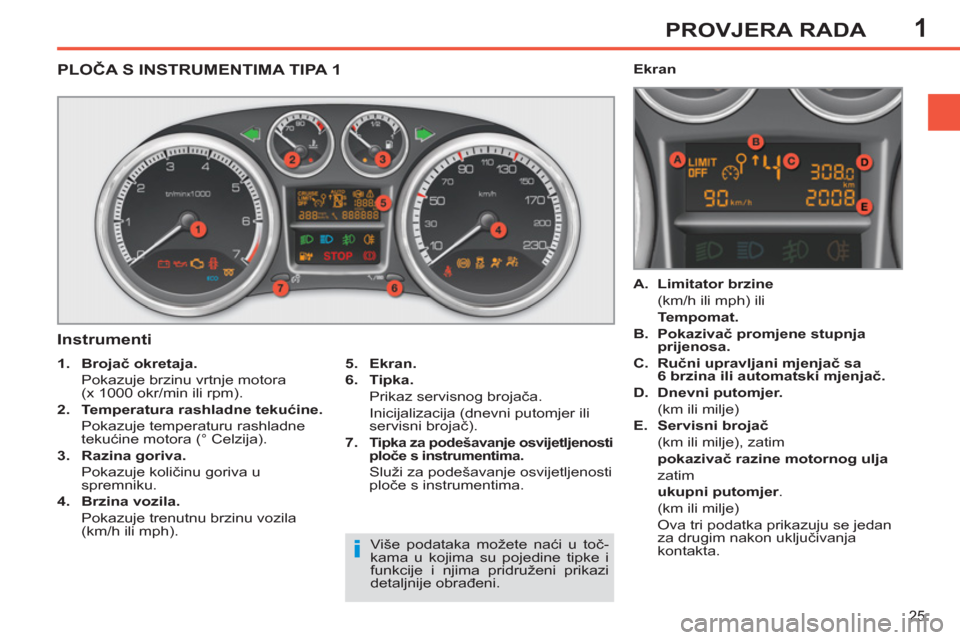

PLOČA S INSTRUMENTIMA TIPA 1

Instrumenti


5.
Ekran.


6.
Tipka.

Prikaz servisnog brojača.
Inicijalizacija (dnevni putomjer ili
servisni brojač).

7.


Tipka za podešavanje osvijetljenosti
ploče s instrumentima.
Služi za podešavanje osvijetljenosti
ploče s instrumentima.

1.
Brojač okretaja.

Pokazuje brzinu vrtnje motora
(x 1000 okr/min ili rpm).

2.
Temperatura rashladne tekućine.

Pokazuje temperaturu rashladne
tekućine motora (° Celzija).

3.
Razina goriva.

Pokazuje količinu goriva u
spremniku.

4.
Brzina vozila.

Pokazuje trenutnu brzinu vozila
(km/h ili mph).

A.
Limitator brzine

(km/h ili mph) ili
Tempomat.


B.
Pokazivač promjene stupnja
prijenosa.


C.
Ručni upravljani mjenjač sa
6 brzina ili automatski mjenjač.


D.
Dnevni putomjer.

(km ili milje)

E.
Servisni brojač

(km ili milje), zatim
pokazivač razine motornog ulja

zatim

ukupni putomjer
.
(km ili milje)
Ova tri podatka prikazuju se jedan
za drugim nakon uključivanja
kontakta.


Ekran
Više podataka možete naći u toč-
kama u kojima su pojedine tipke i
funkcije i njima pridruženi prikazi
detaljnije obrađeni.

1PROVJERA RADA

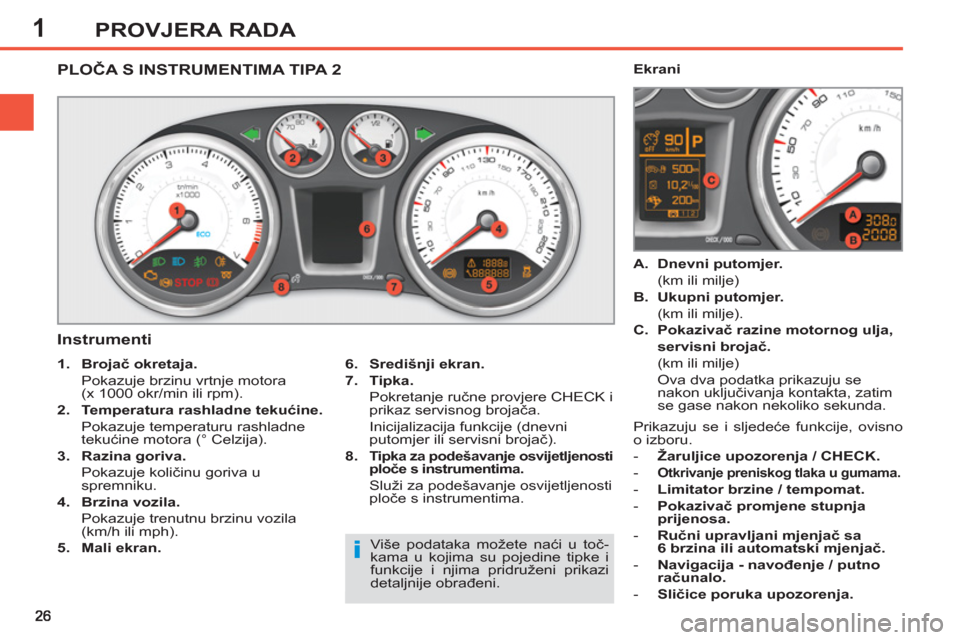

PLOČA S INSTRUMENTIMA TIPA 2

Instrumenti


6.
Središnji ekran.


7.
Tipka.

Pokretanje ručne provjere CHECK i
prikaz servisnog brojača.
Inicijalizacija funkcije (dnevni
putomjer ili servisni brojač).

8.

Tipka za podešavanje osvijetljenosti
ploče s instrumentima.
Služi za podešavanje osvijetljenosti
ploče s instrumentima.

1.
Brojač okretaja.

Pokazuje brzinu vrtnje motora
(x 1000 okr/min ili rpm).

2.
Temperatura rashladne tekućine.

Pokazuje temperaturu rashladne
tekućine motora (° Celzija).

3.
Razina goriva.

Pokazuje količinu goriva u
spremniku.

4.
Brzina vozila.

Pokazuje trenutnu brzinu vozila
(km/h ili mph).

5.
Mali ekran.


A.
Dnevni putomjer.

(km ili milje)

B.
Ukupni putomjer.

(km ili milje).

C.
Pokazivač razine motornog ulja,

servisni brojač.

(km ili milje)
Ova dva podatka prikazuju se
nakon uključivanja kontakta, zatim
se gase nakon nekoliko sekunda.
Ekrani
Više podataka možete naći u toč-
kama u kojima su pojedine tipke i
funkcije i njima pridruženi prikazi
detaljnije obrađeni. Prikazuju se i sljedeće funkcije, ovisno
o izboru.


- Žaruljice upozorenja / CHECK.


-
Otkrivanje preniskog tlaka u gumama.



- Limitator brzine / tempomat.


- Pokazivač promjene stupnja
prijenosa.


- Ručni upravljani mjenjač sa
6 brzina ili automatski mjenjač.


- Navigacija - navođenje / putno
računalo.


- Sličice poruka upozorenja.

1PROVJERA RADA

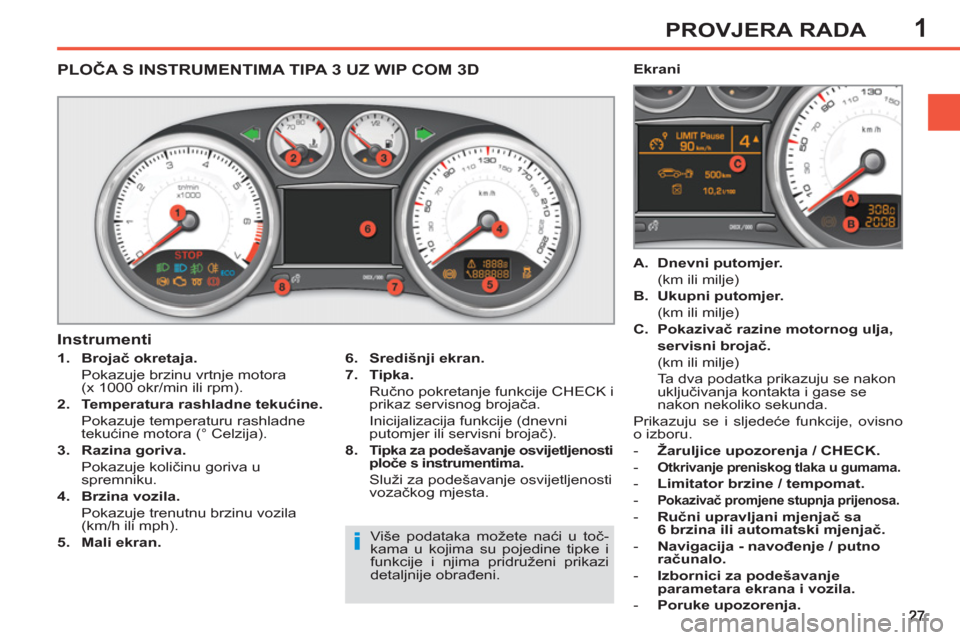

PLOČA S INSTRUMENTIMA TIPA 3 UZ WIP COM 3D



1.
Brojač okretaja.

Pokazuje brzinu vrtnje motora
(x 1000 okr/min ili rpm).

2.
Temperatura rashladne tekućine.

Pokazuje temperaturu rashladne
tekućine motora (° Celzija).

3.
Razina goriva.

Pokazuje količinu goriva u
spremniku.

4.
Brzina vozila.

Pokazuje trenutnu brzinu vozila
(km/h ili mph).

5.
Mali ekran.


A.
Dnevni putomjer.

(km ili milje)

B.
Ukupni putomjer.

(km ili milje)

C.
Pokazivač razine motornog ulja,

servisni brojač.

(km ili milje)
Ta dva podatka prikazuju se nakon
uključivanja kontakta i gase se
nakon nekoliko sekunda.
Prikazuju se i sljedeće funkcije, ovisno
o izboru.


- Žaruljice upozorenja / CHECK.


-

Otkrivanje preniskog tlaka u gumama.


- Limitator brzine / tempomat.


-

Pokazivač promjene stupnja prijenosa.


- Ručni upravljani mjenjač sa
6 brzina ili automatski mjenjač.


- Navigacija - navođenje / putno
računalo.


- Izbornici za podešavanje
parametara ekrana i vozila.


- Poruke upozorenja.






Instrumenti


Ekrani

6.
Središnji ekran.


7.
Tipka.

Ručno pokretanje funkcije CHECK i
prikaz servisnog brojača.
Inicijalizacija funkcije (dnevni
putomjer ili servisni brojač).

8.


Tipka za podešavanje osvijetljenosti
ploče s instrumentima.
Služi za podešavanje osvijetljenosti
vozačkog mjesta.
Više podataka možete naći u toč-
kama u kojima su pojedine tipke i
funkcije i njima pridruženi prikazi
detaljnije obrađeni.

1PROVJERA RADA

*
Ovisno o tržištu.

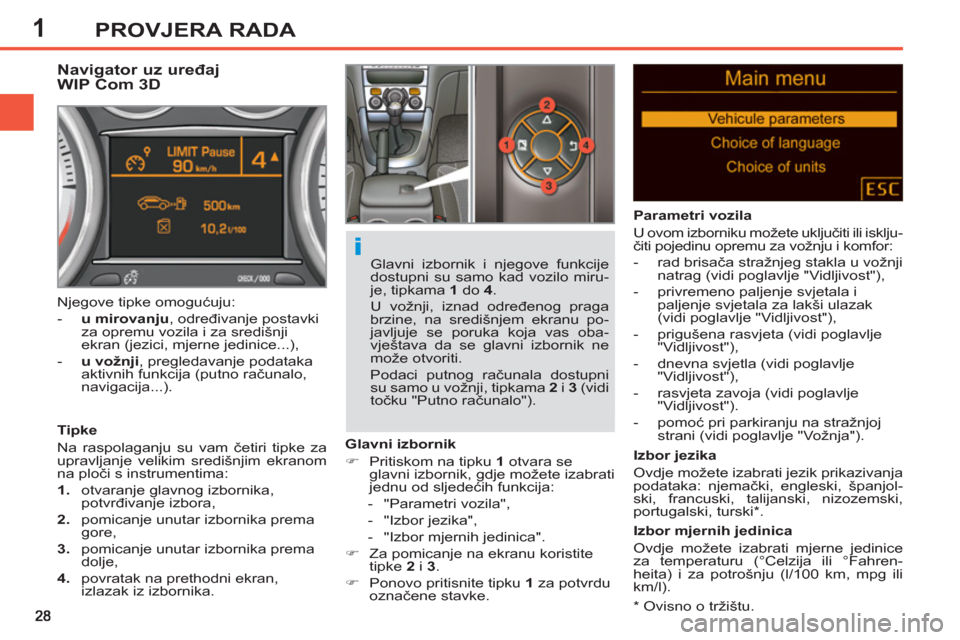

Navigator uz uređaj
WIP Com 3D

Tipke
Na raspolaganju su vam četiri tipke za
upravljanje velikim središnjim ekranom
na ploči s instrumentima:


1.
otvaranje glavnog izbornika,
potvrđivanje izbora,

2.
pomicanje unutar izbornika prema
gore,

3.
pomicanje unutar izbornika prema
dolje,

4.
povratak na prethodni ekran,
izlazak iz izbornika.
Glavni izbornik


)
Pritiskom na tipku 1
otvara se
glavni izbornik, gdje možete izabrati
jednu od sljedećih funkcija:


- "Parametri vozila",

- "Izbor jezika",

- "Izbor mjernih jedinica".

)
Za pomicanje na ekranu koristite
tipke 2
i 3
.

)
Ponovo pritisnite tipku 1
za potvrdu
označene stavke.
Glavni izbornik i njegove funkcije
dostupni su samo kad vozilo miru-
je, tipkama 1
do 4
.
U vožnji, iznad određenog praga
brzine, na središnjem ekranu po-
javljuje se poruka koja vas oba-
vještava da se glavni izbornik ne
može otvoriti.
Podaci putnog računala dostupni
su samo u vožnji, tipkama 2
i 3
(vidi
točku "Putno računalo"). Njegove tipke omogućuju:


- u mirovanju
, određivanje postavki
za opremu vozila i za središnji
ekran (jezici, mjerne jedinice...),

- u vožnji
, pregledavanje podataka
aktivnih funkcija (putno računalo,
navigacija...).


Parametri vozila
U ovom izborniku možete uključiti ili isklju-
čiti pojedinu opremu za vožnju i komfor:


- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),

- privremeno paljenje svjetala i
paljenje svjetala za lakši ulazak
(vidi poglavlje "Vidljivost"),

- prigušena rasvjeta (vidi poglavlje
"Vidljivost"),

- dnevna svjetla (vidi poglavlje
"Vidljivost"),

- rasvjeta zavoja (vidi poglavlje
"Vidljivost").

- pomoć pri parkiranju na stražnjoj
strani (vidi poglavlje "Vožnja").


Izbor jezika
Ovdje možete izabrati jezik prikazivanja
podataka: njemački, engleski, španjol-
ski, francuski, talijanski, nizozemski,
portugalski, turski * .

Izbor mjernih jedinica
Ovdje možete izabrati mjerne jedinice
za temperaturu (°Celzija ili °Fahren-
heita) i za potrošnju (l/100 km, mpg ili
km/l).
