Для ввода функций "Street"("Улица") и "House number"("Номер дома") используйте вновь этапы с 5-го по 7-й.


Чтобы удалить конечный пункт, нужно на этапах с 1-го по 3-й выбрать строку "Choose from last destinations" ("Из последних конечных пунктов").

При длительном нажатии на выбранный конечный пункт открываетсясписок, из которого можно выбрать необходимое действие:
Выберите функцию "Save to address book" ("Внести в записную
книжку"), чтобы внести адрес в память системы. Нажмите на
OK, чтобы подтвердить выбор.
В систему WIP
Com 3D можно внести около 4 000 адресов и более.
Чтобы
ускорить ввод, можно сразу ввести почтовый код,
выбрав для этого функцию "Postal code" ("Почтовый код").
Для набора команд польз
уйтесь виртуальной буквенно-
цифровой клавиатурой.
Вы
берите критерий наведения:
"Fast route"
("Быстрейший"),"Short route" ("Кратчайший") или "Optimized route" ("Оптимальный
по времени / расстоянию")и нажмите на OK, чтобы
подтвердить.
Затем выберите "Start route
guidance" ("Включить наведение")и нажмите на OK, чтобы
подтвердить.

Конечный п
ункт можно также выбирать при помощи функции
"Choose from address book" ("Из записной книжки") или "Choose
from last destinations" ("Из последних конечных пунктов"),ориентируясь на перекресток, на центр города, пользуясь
географическими координатами или задавать прямо на "Карте".
"Choose from address book" "Choose from last destinations"

"Start route guidance" g
Карту можно перемещать и переориентировать при помощи
четырехпозиционного регулятора. Ее можно ориентировать и при
помощи меню быстрых настроек функции "Full screen map" ("Показатькарту во весь экран"). Нажмите на OK, выберите "Map Settings"("Настройки карты") и подтвердите выбор.

Выберите п
уть, пользуясьрасцветкой, соответствующей заданному маршруту и нажмитена OK, чтобы подтвердить выбор и
включить навигатор.
В
ращая кольцо настройки,
выберите OK.
Нажмите на OK, что
бы
подтвердить.
"Delete entry"y "Delete list"

НАВИГАЦИЯ - НАВЕДЕНИЕ

260
04
NAV2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
НАВИГАЦИЯ - НАВЕДЕНИЕ


ЗАДАТЬ АДРЕС И ВКЛЮЧИТЬ
НАВЕДЕНИЕ НА "МОЙ ДОМ"
Нажмите 2 раза на кнопку NAVдля отображения Navigation Menu ("Меню навигатора").
Чтобы иметь дост
уп к функции "Дом", его адрес нужно внести
в записную книжку, например, в таком порядке: "Destination
input"
("Внести направление") / "Address input" ("Внести
адрес"), затем "Save to address book" ("Сохранить в записной
книжке").
Выберите "Destination input" ("Задать
направление") и подтвердите. Затем
выберите "Choose from address book" ("Взять
из записной книжки") и подтвердите.
Выберите "Добавить к "моему дому""
и подтвердите, чтобы сохранить.
Выберите карточку "Дом" и подтвердите.
Затем выберите "Редактировать
карточк
у" и подтвердите.


Чтобы включить наведение на дом, нажмите 2 раза на NAV
для отображения Navigation Menu, выберите "Destination input"
и подтвердите.
Затем выберите "Navi
gate HOME" ("Вести к дому") и
подтвердите, чтобы запустить наведение. Navi
gation Menu
Destination input
Edit entry
Set as home address

261
04
NAV2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
НАВИГАЦИЯ - НАВЕДЕНИЕ


ВАРИАНТЫ НАВЕДЕНИЯ
Выберите функцию "Route dynamics" ("Учесть дорожную обстановку").
При помощи этой функции можно выбрать
варианты "Traffi c independent" ("Без
объездов"), "Semi-dynamic" ("С запросом на
объезд") или "Dynamic" ("Автоматический").


Выберите функцию "Avoidance criteria" ("Критерии объезда"). При помощи этой функцииможно воспользоваться вариантами "Avoid" ("Объехать"), исключающими автострады,платные участки пути, паромы, туннели и т.п.


Вращая кольцо настройки, выберите функцию
"Recalculate" ("Пересмотреть маршрут"), чтобысистема приняла во внимание выбранные
варианты критериев прокладки маршрута. Нажмите на OK, чтобы подтвердить.
Нажмите на кнопку NAV.
Еще раз нажмите на кнопк
у NAV
или выберите функцию "Navigation Menu" ("Меню навигатора") и
нажмите на OK, чтобы подтвердить.
Выберите функцию "Route type" ("Критерии
наведения") и нажмите на OK, чтобы подтвердить.
При помощи этой функции можно вносить
изменения в критерии прокладки маршрута.
Выберите функцию "Route options"("Дополнительные возможности наведения") и нажмите на OK, чтобы подтвердить.
Navigation Menug
Route options p
Route typeyp

Route dynamics y
Avoidance criteria

Recalculate
Открыв карту на дисплее, можно выбрать "Map Settings" ("Настройки карты"), а затем - "2D Map" ("Плоская карта 2D") / "2.5D Map" ("Карта в перспективе") /
"3D Map" ("Трехмерная карта 3D") / "North Up" ("Курс на Север") / "Heading Up" ("Курс автомобиля"). Трехмерное изображение домов и строений зависит
от развития картографии соответствующих городов.

262
04
NAV2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

ДОБАВЛЕНИЕ ЭТАПОВ

Например, можно задать новыйадрес.
Задав адрес, выберите "Start route
guidance" ("Включить наведение")и нажмите на OK, чтобы
подтвердить.
Вн
есите этап в список и нажмитена OK, чтобы подтвердить. Нажмите на кнопк
у NAV.
Еще раз нажмите на кнопку NAVили выберите функцию "Navigation Menu" ("Меню навигатора") и
нажмите на OK, чтобы подтвердить.
Выберите функцию "Add stopover" ("Добавитьэтап") и нажмите на OK, чтобы подтвердить (допускается добавление не более 5 этапов).
Выберите функцию "Stopovers" ("Этапы") и нажмите на OK, чтобы
подтвердить.
Navigation Menug

Stopoversp

Add stopover p
Address input p

Для внесения изменений в этапы необходимо повторно
пройти операции с 1-й по 3-ю и выбрать "Rearrange route" ("Изменить прокладку маршрута") - выбрать этап, удалить егоили переместить в списке для смены порядка, подтвердитьего новое положение и закончить, задав команду "Recalculate"("Пересмотреть маршрут"). К вы
бранному маршруту можно добавлять и из него можно исключать этапы.
Если понадобится, вновь пройдите операции с 1-й по 7-ю,
затем выберите "Recalculate"
("Пересмотреть маршрут") и нажмите на OK, чтобы подтвердить.

Start route guidance g

НАВИГАЦИЯ - НАВЕДЕНИЕ

263
04
NAV2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
НАВИГАЦИЯ - НАВЕДЕНИЕ


ПОИСК ПУНКТОВ ОБСЛУЖИВАНИЯ (POI)
Нажмите на кнопку NAV.
Еще раз нажмите на кнопку NAV или
выберите функцию "Navigation Menu"
("Меню навигатора") и нажмите на
OK, чтобы подтвердить.
Выберите функцию "POI nearby" ("Поблизости"), чтобы начать окрестный
поиск пунктов обслуживания.
Выберите функцию "POI search" ("Поиск пунктов обслуживания") и
нажмите на OK, чтобы подтвердить.
Navigation Menug

POI search

POI nearbyy


Выберите функцию "POI in city" ("В городе"), чтобы начать у
поиск пунктов обслуживания в y()
выбранном Вами городе. Пользуясь уу
виртуальной клавиатурой, выберите у
страну и название города.


Выберите "POI near route" ("На маршруте"), чтобы начать поиск пунктовобслуживания вблизи своего маршрута.


Выберите функцию "POI in country" ("Встране"), чтобы начать поиск пунктовобслуживания в нужной Вам стране.
Выберите функцию "POI near destination" ("Возле пункта прибытия"), чтобы начать
поиск пунктов обслуживания в районе
п
ункта прибытия на маршруте.
POI near destination
POI in country
y
POI near route
При нажатии на кнопк
у LIST виртуальной клавиатуры откроетсясписок городов в выбранной Вами стране.
POI in city
y
Сигналы о пунктах обслуживания (POI) относятся к тем местам
оказания услуг, которые расположены в непосредственной близи от автомобиля (отели, торговые точки, аэропорты и т.п.).

264
04НАВИГАЦИЯ - НАВЕДЕНИЕ

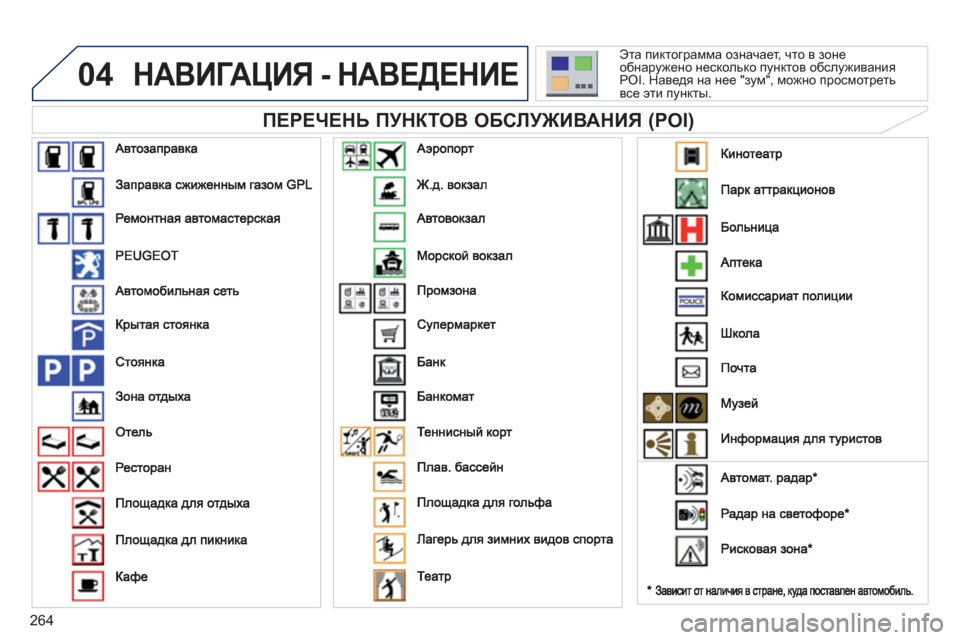

ПЕРЕЧЕНЬ ПУНКТОВ ОБСЛУЖИВАНИЯ (POI)

Эта пиктограмма означает, что в зоне
обнаружено несколько пунктов обслуживания POI. Наведя на нее "зум", можно просмотреть
все эти пункты.

265
04
NAV2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
НАВИГАЦИЯ - НАВЕДЕНИЕ

Скачайте из интернета на карту памяти SD
или на флеш-карту USB файл для обновления списка "точек, достойных интереса". Его можно
найти на сайте wipinforadars.fr.
















ОБНОВЛЕНИЕ СПИСКА POI ("ТОЧЕК,
ДОСТОЙНЫХ ИНТЕРЕСА")

Settings


Файлы следует копировать в корневой каталог на выбранном
носителе.

Вставьте карт
у с данными для обновления(SD или флеш-карту USB) в считывающееустройство системы. Укажите тип своего носителя - "U
SB"(флеш-карта USB) или "SD-Card" (SD-карта) и нажмите на OK.
Нажмите на NAV, выберите "Navigation Menu" ("Меню
навигатора"), затем - "Settings, а затем - "Update personal POI" ("Обновить мои точки, достойные интереса").


Успешно проведенное скачивание будет подтвержденосообщением на дисплее.
Затем система перезагр
ужается.

Версия списка "точек, достойных интереса" находится в меню SETUP \ System. U
pdate personal POI pp
Navigation Menug

266
NAV
04
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
НАВИГАЦИЯ - НАВЕДЕНИЕ


НАСТРОЙКИ ГОЛОСОВОГО
ИНФОРМАТОРА
Нажмите на кнопку NAV.
Еще раз нажмите на кнопку NAVили выберите функцию "Navigation Menu" ("Меню навигатора") и
нажмите на OK, чтобы подтвердить.
Выберите ф
ункцию "Settings" ("Настройки") и нажмите на ручку
настройки, чтобы подтвердить.
"Navigation Menu"g
"Settings"
При появлении информации навигатора на
дисплее, нажмите на OK, после чего Вы можете
выбрать по своему усмотрению функцию"Voice advice" ("Голосовое сообщение"), чтобыууу
активировать или отключить работу голосового ()
bgnhjfZlhjZ системы.
Для настройки уровня громкости пользуйтеськнопкой регулятора.


НАСТРОЙКИ ПУНКТОВ ОБСЛУЖИВАНИЯ
И ЗОН РИСКА
Уровень сообщений о зонах риска "Hazardous location POIs"
настраивается только в момент их озвучивания.

"POI categories on Map"gp
"Set parameters for risk areas"p


Выберите "Set parameters for risk areas" ("Настроить
зоны риска"), чтобы перейти к функциям "Display on map" ("Показ на карте"), "Visual alert" ("Визуальный сигнал при приближении") и "Sound alert" ("Звуковойсигнал при приближении").


Выберите функцию "POI categories
on Map" ("Пункты обслуживания на
карте"), чтобы интересующие Вас места показывались на карте по умолчанию.

267
05
TRAFFIC
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
ИНФОРМАЦИЯ О ДОРОЖНОМ ДВИЖЕНИИ










НАСТРОЙКА ФИЛЬТРА И ИНДИКАЦИИ
ДОРОЖНОЙ ИНФОРМАЦИИ
При настройке системы на прием всех сообщений намаршруте, рекомендуется настроить и маршрутный фильтр(gZijbf_j, на прием в радиусе 5 км) с тем, чтобы уменьшить
количество сообщений на карте. Настроенный фильтр будет
постоянно отслеживать все перемещения автомобиля.
Фильтры работают независимо друг от друга, а их настройки взаимносогласуются. Мы рекомендуем включать маршрутный и окрестный фильтры информации в радиусах: -
включать окрестный фильтр, действующий в радиусе 10 км вокругавтомобиля при движении по региону с плотным дорожным движением, - включать фильтр, действующий в радиусе 50 км вокруг автомобиля при
движении по автострадам.

Еще раз нажмите на кнопку
TRAFFIC или выберите функцию "Traffi c Menu" и нажмите на OK,чтобы подтвердить.


Выберите "Geo. Filter" ("Маршрутный фильтр").


При этом под меню "Traffi c Menu" ("Меню дорожнойинформации") откроется список сообщений о дорожном
движении, расставленных в порядке удаленности.


Выберите и установите фильтр по своему усмотрению:
Messages on route g
All warning messagesgg
Only warnings on routeyg
All messagesg

Tr a ffi c Menu

Выберите "Select preferred list"
("Фильтр сообщений") и нажмите
на OK, чтобы подтвердить.
В сообщениях о дорожном движении "TMC"
(Trafi c MessageChannel) содержится информация о транспортных потоках и метеорологических условиях на дорогах, поступающая к водителюв режиме реального времени в виде голосовых объявлений и
визуальных изображений на карте бортового навигатора.
На их основании система наведения может предложить объездной
маршрут.
Нажмите на кнопк
у TRAFFIC("Дорожная информация").

Geo. Filter

268
05
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
ИНФОРМАЦИЯ О ДОРОЖНОМ ДВИЖЕНИИ







ОСНОВНАЯ ДОРОЖНАЯ ИНФОРМАЦИЯ
Красный и желтый треугольник: информация по траффику, например: Черный и гол
убой треугольник: основная информация,
например:
Во время прослушиваниямедиаустройства, указанного на
дисплее, нажмите на ручку.

На экране появится меню и откроется дост
уп к:

Вы
берите меню дорожной информации (TA) и подтвердите
выбор нажатием на ручку, чтобы
перейти к соответствующим
настройкам.

Traffi c info TA


Функция передачи дорожной информации TA (Trafi c Announcement) в первую
очередь предназначена для прослушивания сообщений об опасности на дороге.Для ее активации достаточно найти радиостанцию, которая сможет транслировать такого рода информацию. Во время передачи дорожной информации всеработающие в это время медиаустройства ( радиоприемник, CD, ...) автоматически
отключаются для трансляции дорожной информации. Возврат к работе
включенных медиа
устройств возобновится после окончания передачи сообщения.







ПРОСЛУШАТЬ ДОРОЖНУЮ
ИНФОРМАЦИЮ (TA)
- станция транслирует сообщения TA.
- станция не транслир
ует сообщения TA.
- ф
унция передачи сообщений TA не активна.
