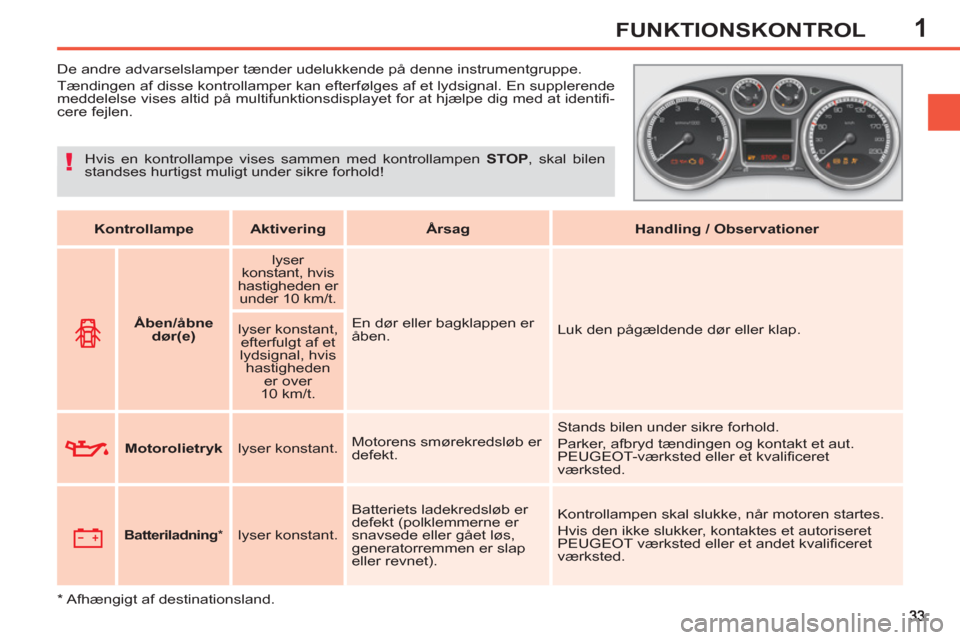

1FUNKTIONSKONTROL








De andre advarselslamper tænder udelukkende på denne instrumentgruppe.
Tændingen af disse kontrollamper kan efterfølges af et lydsignal. En supplerende
meddelelse vises altid på multifunktionsdisplayet for at hjælpe dig med at identifi-
cere fejlen.


Kontrollampe



Aktivering



Årsag



Handling / Observationer






Åben/åbne
dør(e)


lyser
konstant, hvis
hastigheden er
under 10 km/t
.
En dør eller bagklappen er
åben. Luk den pågældende dør eller klap.
lyser konstant,
efterfulgt af et
lydsignal, hvis
hastigheden
er over
10 km/t.





Motorolietryk


lyser konstant. Motorens smørekredsløb er
defekt. Stands bilen under sikre forhold.
Parker, afbryd tændingen og kontakt et aut.
PEUGEOT-værksted eller et kvalificeret
værksted.








Batteriladning


*

lyser konstant. Batteriets ladekredsløb er
defekt (polklemmerne er
snavsede eller gået løs,
generatorremmen er slap
eller revnet). Kontrollampen skal slukke, når motoren startes.
Hvis den ikke slukker, kontaktes et autoriseret
PEUGEOT værksted eller et andet kvalificeret
værksted. Hvis en kontrollampe vises sammen med kontrollampen S TOP
, skal bilen
standses hurtigst muligt under sikre forhold!

*
Afhængigt af destinationsland.

1
34

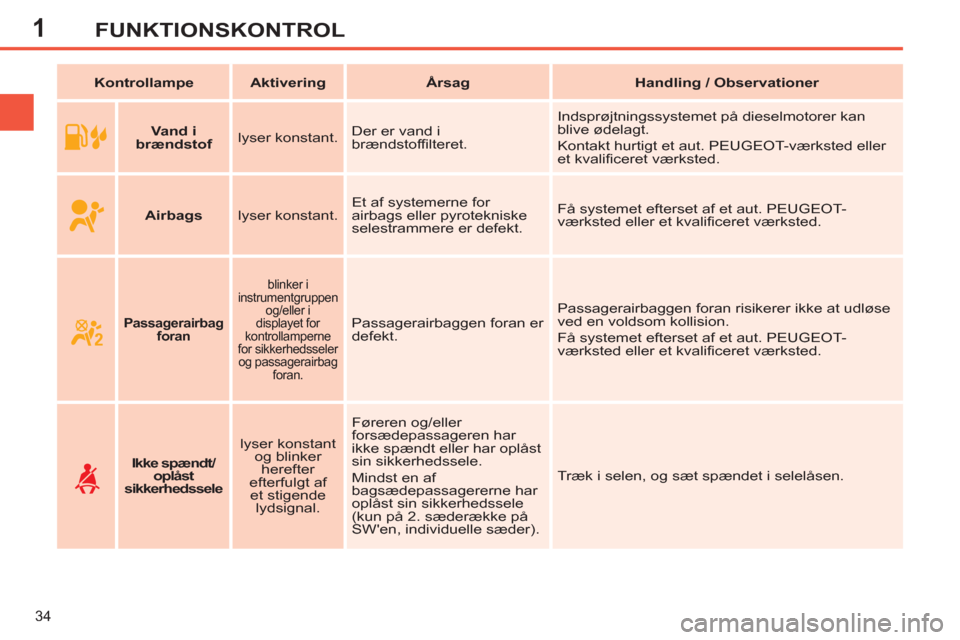

FUNKTIONSKONTROL


Kontrollampe



Aktivering



Årsag



Handling / Observationer






Vand i
brændstof


lyser konstant. Der er vand i
brændstoffilteret. Indsprøjtningssystemet på dieselmotorer kan
blive ødelagt.
Kontakt hurtigt et aut. PEUGEOT-værksted eller
et kvalificeret værksted.



Airbags


lyser konstant. Et af systemerne for
airbags eller pyrotekniske
selestrammere er defekt. Få systemet efterset af et aut. PEUGEOT-
værksted eller et kvalificeret værksted.




Ikke spændt/
oplåst
sikkerhedssele


lyser konstant
og blinker
herefter
efterfulgt af
et stigende
lydsignal. Føreren og/eller
forsædepassageren har
ikke spændt eller har oplåst
sin sikkerhedssele.
Mindst en af
bagsædepassagererne har
oplåst sin sikkerhedssele
(kun på 2. sæderække på
SW'en, individuelle sæder). Træk i selen, og sæt spændet i selelåsen.





Passagerairbag
foran



blinker i
instrumentgruppen
og/eller i
displayet for
kontrollamperne
for sikkerhedsseler
og passagerairbag
foran.

Passagerairbaggen foran er
defekt. Passagerairbaggen foran risikerer ikke at udløse
ved en voldsom kollision.
Få systemet efterset af et aut. PEUGEOT-
værksted eller et kvalificeret værksted.

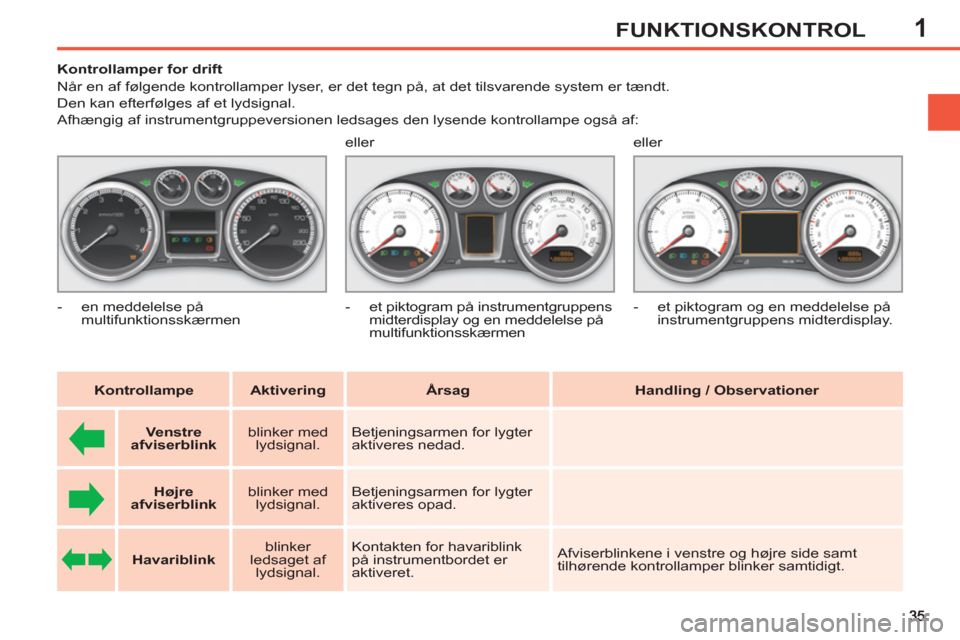

1FUNKTIONSKONTROL










Kontrollamper for drift
Når en af følgende kontrollamper lyser, er det tegn på, at det tilsvarende system er tændt.
Den kan efterfølges af et lydsignal.
Afhængig af instrumentgruppeversionen ledsages den lysende kontrollampe også af:


Kontrollampe



Aktivering



Årsag



Handling / Observationer






Venstre
afviserblink


blinker med
lydsignal. Betjeningsarmen for lygter
aktiveres nedad.




Højre
afviserblink


blinker med
lydsignal. Betjeningsarmen for lygter
aktiveres opad.





Havariblink


blinker
ledsaget af
lydsignal. Kontakten for havariblink
på instrumentbordet er
aktiveret. Afviserblinkene i venstre og højre side samt
tilhørende kontrollamper blinker samtidigt.

- en meddelelse på
multifunktionsskærmen eller

- et piktogram på instrumentgruppens
midterdisplay og en meddelelse på
multifunktionsskærmen eller

- et piktogram og en meddelelse på
instrumentgruppens midterdisplay.

1
37
FUNKTIONSKONTROL



Stop & Start


lyser konstant. Stop & Start-systemet har sat
motoren i
STOP-funktion efter
standsning af bilen (rødt lys,
stoplys, kødannelser, mv.). Kontrollampen slukker, og motoren genstarter
automatisk i START-funktion, så snart du ønsker
at køre videre.

blinker i nogle
sekunder for
derefter at
slukke. STOP-funktionen er
midlertidigt utilgængelig.
eller
START-funktionen frakobles
automatisk. Se kapitlet "Kørsel - § Stop & Start" vedrørende
særlige tilfælde for STOP- og START-funktionen.

Kontrollampe



Aktivering



Årsag



Handling / Observationer







Passagerairbag
foran

lyser konstant
på displayet for
kontrollamper
for
sikkerhedsseler
og
passagerairbag
foran. Kontakten på
instrumentbordet i
passagersiden står i
position "ON"
.
Passagerairbaggen foran er
aktiveret.
I dette tilfælde må der ikke
installeres
en "rygvendt"
barnestol. Hvis du ikke skal installere en "rygvendt"
barnestol på passagersædet foran, anbefales det
at aktivere passagerairbaggen foran.
Hvis du derimod installerer en "rygvendt"
barnestol, skal knappen indstilles på position
"OFF"
forinden.

1
38

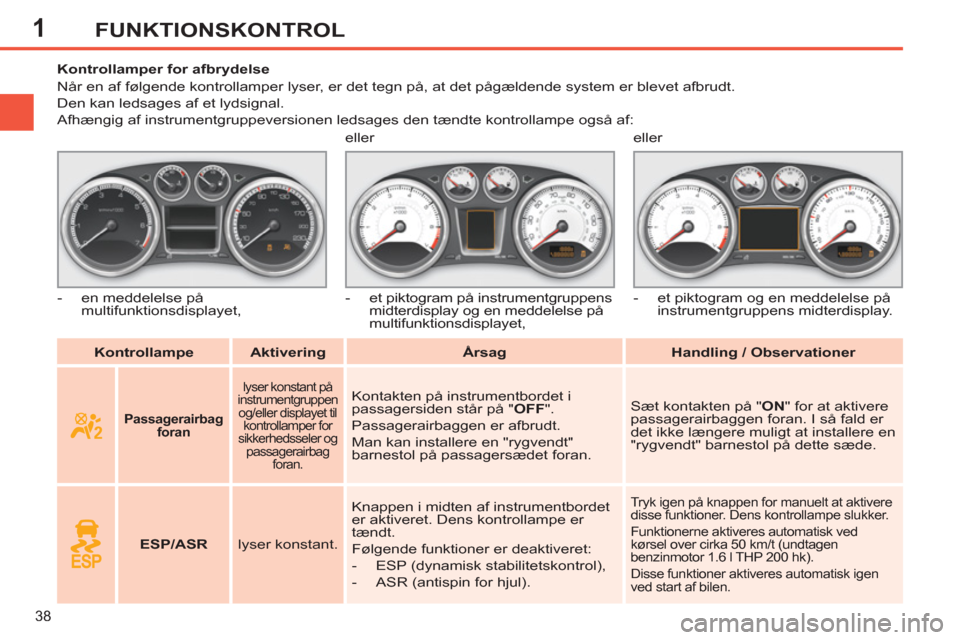

FUNKTIONSKONTROL


Kontrollampe



Aktivering



Årsag



Handling / Observationer











Kontrollamper for afbrydelse
Når en af følgende kontrollamper lyser, er det tegn på, at det pågældende system er blevet afbrudt.
Den kan ledsages af et lydsignal.
Afhængig af instrumentgruppeversionen ledsages den tændte kontrollampe også af:






Passagerairbag
foran



lyser konstant på
instrumentgruppen
og/eller displayet til
kontrollamper for
sikkerhedsseler og
passagerairbag
foran.
Kontakten på instrumentbordet i
passagersiden står på " OFF
".
Passagerairbaggen er afbrudt.
Man kan installere en "rygvendt"
barnestol på passagersædet foran. Sæt kontakten på " ON
" for at aktivere
passagerairbaggen foran. I så fald er
det ikke længere muligt at installere en
"rygvendt" barnestol på dette sæde.





ESP/ASR


lyser konstant. Knappen i midten af instrumentbordet
er aktiveret. Dens kontrollampe er
tændt.
Følgende funktioner er deaktiveret:


- ESP (dynamisk stabilitetskontrol),

- ASR (antispin for hjul).

Tryk igen på knappen for manuelt at aktivere
disse funktioner. Dens kontrollampe slukker.
Funktionerne aktiveres automatisk ved
kørsel over cirka 50 km/t (undtagen
benzinmotor 1.6 l THP 200 hk).
Disse funktioner aktiveres automatisk igen
ved start af bilen.


- en meddelelse på
multifunktionsdisplayet, eller

- et piktogram på instrumentgruppens
midterdisplay og en meddelelse på
multifunktionsdisplayet, eller

- et piktogram og en meddelelse på
instrumentgruppens midterdisplay.

1
39
FUNKTIONSKONTROL

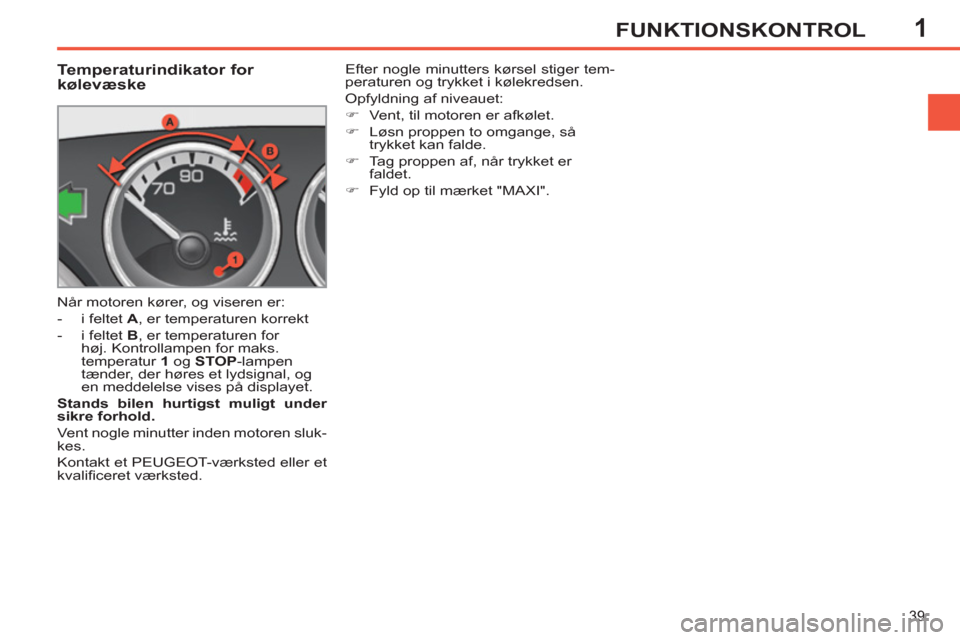

Temperaturindikator for
kølevæske
Når motoren kører, og viseren er:


- i feltet A
, er temperaturen korrekt

- i feltet B
, er temperaturen for
høj. Kontrollampen for maks.
temperatur 1
og STOP
-lampen
tænder, der høres et lydsignal, og
en meddelelse vises på displayet.

Stands bilen hurtigst muligt under
sikre forhold.

Vent nogle minutter inden motoren sluk-
kes.
Kontakt et PEUGEOT-værksted eller et
kvalificeret værksted. Efter nogle minutters kørsel stiger tem-
peraturen og trykket i kølekredsen.
Opfyldning af niveauet:


)
Vent, til motoren er afkølet.

)
Løsn proppen to omgange, så
trykket kan falde.

)
Tag proppen af, når trykket er
faldet.

)
Fyld op til mærket "MAXI".

1
40

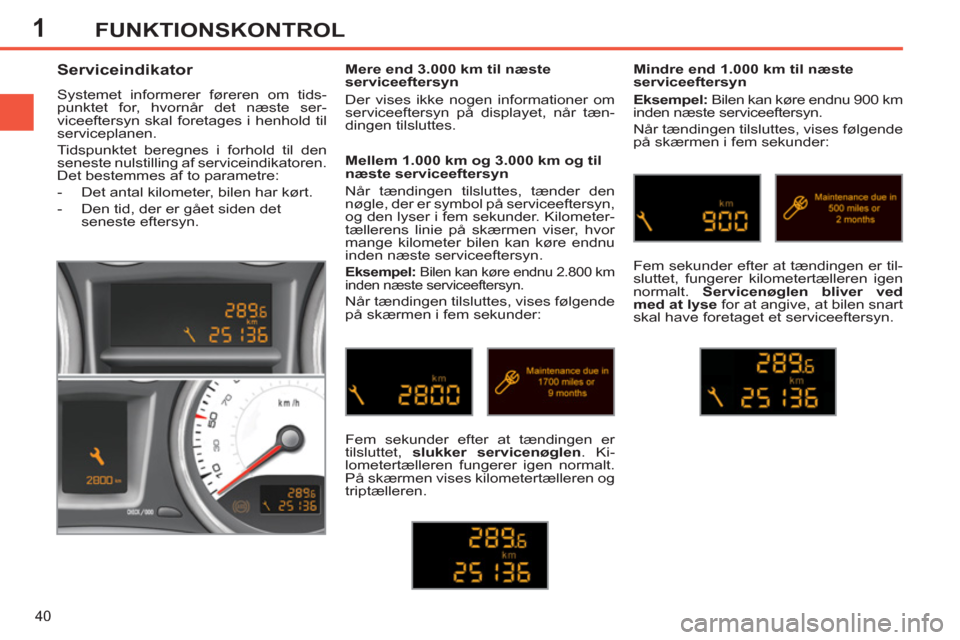

FUNKTIONSKONTROL






Serviceindikator

Systemet informerer føreren om tids-
punktet for, hvornår det næste ser-
viceeftersyn skal foretages i henhold til
serviceplanen.
Tidspunktet beregnes i forhold til den
seneste nulstilling af serviceindikatoren.
Det bestemmes af to parametre:


- Det antal kilometer, bilen har kørt.

- Den tid, der er gået siden det
seneste eftersyn.
Mellem 1.000 km og 3.000 km og til
næste serviceeftersyn
Når tændingen tilsluttes, tænder den
nøgle, der er symbol på serviceeftersyn,
og den lyser i fem sekunder. Kilometer-
tællerens linie på skærmen viser, hvor
mange kilometer bilen kan køre endnu
inden næste serviceeftersyn.

Eksempel:
Bilen kan køre endnu 2.800 km
inden næste serviceeftersyn.
Når tændingen tilsluttes, vises følgende
på skærmen i fem sekunder:
Fem sekunder efter at tændingen er
tilsluttet, slukker servicenøglen
. Ki-
lometertælleren fungerer igen normalt.
På skærmen vises kilometertælleren og
triptælleren.
Mindre end 1.000 km til næste
serviceeftersyn

Eksempel:
Bilen kan køre endnu 900 km
inden næste serviceeftersyn.
Når tændingen tilsluttes, vises følgende
på skærmen i fem sekunder:
Fem sekunder efter at tændingen er til-
sluttet, fungerer kilometertælleren igen
normalt. Servicenøglen bliver ved
med at lyse
for at angive, at bilen snart
skal have foretaget et serviceeftersyn.
Mere end 3.000 km til næste
serviceeftersyn
Der vises ikke nogen informationer om
serviceeftersyn på displayet, når tæn-
dingen tilsluttes.

1
41

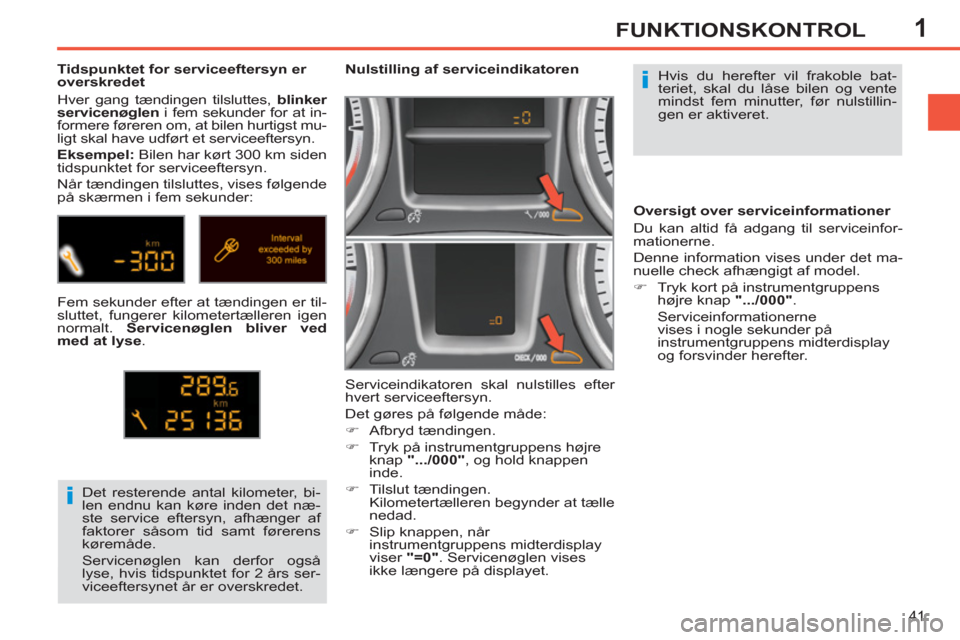

FUNKTIONSKONTROL
Hvis du herefter vil frakoble bat-
teriet, skal du låse bilen og vente
mindst fem minutter, før nulstillin-
gen er aktiveret.






Nulstilling af serviceindikatoren
Serviceindikatoren skal nulstilles efter
hvert serviceeftersyn.
Det gøres på følgende måde:


)
Afbryd tændingen.

)
Tryk på instrumentgruppens højre
knap ".../000"
, og hold knappen
inde.

)
Tilslut tændingen.
Kilometertælleren begynder at tælle
nedad.

)
Slip knappen, når
instrumentgruppens midterdisplay
viser "=0"
. Servicenøglen vises
ikke længere på displayet. Det resterende antal kilometer, bi-
len endnu kan køre inden det næ-
ste service eftersyn, afhænger af
faktorer såsom tid samt førerens
køremåde.
Servicenøglen kan derfor også
lyse, hvis tidspunktet for 2 års ser-
viceeftersynet år er overskredet.

Tidspunktet for serviceeftersyn er
overskredet
Hver gang tændingen tilsluttes, blinker
servicenøglen
i fem sekunder for at in-
formere føreren om, at bilen hurtigst mu-
ligt skal have udført et serviceeftersyn.

Eksempel:
Bilen har kørt 300 km siden
tidspunktet for serviceeftersyn.
Når tændingen tilsluttes, vises følgende
på skærmen i fem sekunder:
Fem sekunder efter at tændingen er til-
sluttet, fungerer kilometertælleren igen
normalt. Servicenøglen bliver ved
med at lyse
.
Oversigt over serviceinformationer
Du kan altid få adgang til serviceinfor-
mationerne.
Denne information vises under det ma-
nuelle check afhængigt af model.


)
Tryk kort på instrumentgruppens
højre knap ".../000"
.
Serviceinformationerne
vises i nogle sekunder på
instrumentgruppens midterdisplay
og forsvinder herefter.

1
42
FUNKTIONSKONTROL
Motoroliestanden kan kun kontrolle-
res rigtigt, når bilen holder på et vand-
ret underlag, og motoren har været
slukket i mere end 30 minutter.















Indikator for motoroliestand

Oplysningen vises i et par sekunder, når
tændingen tilsluttes, efter serviceoplys-
ningerne.

Korrekt oliestand

For lidt olie
Fejl på oliemåler

Oliemålepind
Det angives ved, at "OIL"
blinker, sam-
tidig med at servicelampen lyser, der
høres et lydsignal, og en meddelelse
vises på multifunktionsdisplayet.
Hvis oliemanglen bekræftes af kontrol-
len med oliepinden, skal der fyldes efter
med olie for at undgå, at motoren bliver
ødelagt. Det angives ved, at "OIL --"
blinker.
Kontakt et aut. PEUGEOT-værksted el-
ler et kvalificeret værksted.
Afsnittet "Eftersyn" viser, hvor oliemåle-
pinden er placeret og indeholder oplys-
ninger om, hvilken olie der skal bruges
til den pågældende motortype.
Der er to afmærkninger på
oliepinden:


- A
= Maks. Dette niveau
må aldrig overstiges
(motoren kan blive
ødelagt).

- B
= Min.
Efterfyld gennem
oliepåfyldningsstudsen
med den type olie, der
passer til motortypen.

1
43

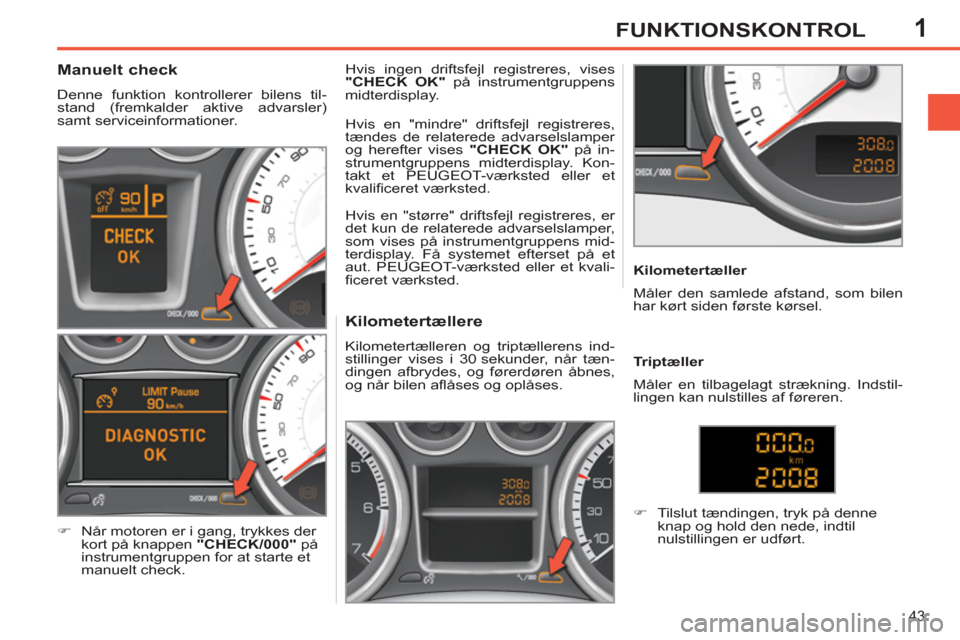

FUNKTIONSKONTROL












Kilometertællere

Kilometertælleren og triptællerens ind-
stillinger vises i 30 sekunder, når tæn-
dingen afbrydes, og førerdøren åbnes,
og når bilen aflåses og oplåses.
Kilometertæller

Triptæller


)
Tilslut tændingen, tryk på denne
knap og hold den nede, indtil
nulstillingen er udført.














Manuelt check

Denne funktion kontrollerer bilens til-
stand (fremkalder aktive advarsler)
samt serviceinformationer.


)
Når motoren er i gang, trykkes der
kort på knappen "CHECK/000"
på
instrumentgruppen for at starte et
manuelt check. Hvis ingen driftsfejl registreres, vises
"CHECK OK"
på instrumentgruppens
midterdisplay.
Hvis en "større" driftsfejl registreres, er
det kun de relaterede advarselslamper,
som vises på instrumentgruppens mid-
terdisplay. Få systemet efterset på et
aut. PEUGEOT-værksted eller et kvali-
ficeret værksted. Hvis en "mindre" driftsfejl registreres,
tændes de relaterede advarselslamper
og herefter vises "CHECK OK"
på in-
strumentgruppens midterdisplay. Kon-
takt et PEUGEOT-værksted eller et
kvalificeret værksted.
Måler en tilbagelagt strækning. Indstil-
lingen kan nulstilles af føreren. Måler den samlede afstand, som bilen
har kørt siden første kørsel.
