Page 201 of 382
11
199
PRAKTISKE OPLYSNINGER
Baglygter
1.
Stoplys/positionslys (P 21/5 W).
2.
Positionslys (P 21/5 W).
3.
TĂĄgelygte i venstre side (P 21 W)
Baklygte i højre side (P 21 W).
4. Blinklys (P 21 W)
.
Udskiftning af pærer
Disse fem pærer udskiftes udefra ved
bagklappen:
)
frakobl stikket til lygten,
)
tryk pĂĄ de fem lĂĄseclips og tag fat-
ningen ud,
)
drej pæren en kvart omgang og ud-
skift den.
)
ĂĄbn bagklappen,
)
løsn de to skruer til befæstelse af
lygten,
)
tag forsigtigt lygten ud ved at trække
i den nederst og dreje den udad,
Montering sker i omvendt rækkefølge.
Sæt lygten i styrene, så den flugter med
bilens akse.
Page 202 of 382
11PRAKTISKE OPLYSNINGER
Udskiftning af nummerpladelys
(W 5 W)
)
Sæt en lille skruetrækker i et af de
udvendige huller pĂĄ den gennem-
sigtige plastbeskyttelse.
)
Skub den udad for at løsne den.
)
Fjern den gennemsigtige plastbe-
skyttelse.
)
Træk i pæren og udskift den.
Udskiftning af tredje stoplys
(SW - 4 pærer W 5 W)
)
Fjern de to møtrikker A
til lygten.
)
Tag lygten ud udefra.
)
Frakobl stikket og sprinklervæske-
slangen til lygten.
)
Drej fatningen på den defekte pære
en kvart omgang.
)
Tag pæren ud og udskift den.
Montering sker i omvendt rækkefølge.
Vrid ikke i lygten ved tilspænding af mø-
trikkerne.
Udskiftning af tredje stoplys
(SW - dioder)
Kontakt et PEUGEOT-værksted eller et
kvalificeret værksted ved udskiftning af
denne type diodelygte.
Page 203 of 382
11
201
PRAKTISKE OPLYSNINGER
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der pålø-
ber til reparation af bilen, eller de
fejl, som skyldes installation af til-
behør, som ikke er leveret eller
anbefalet af PEUGEOT, og som
ikke er installeret i henhold til deres
anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger
mere end 10 milliampere.
Montering af elektrisk tilbehør
Bilens elektriske system er bereg-
net til at fungere med standard- el-
ler ekstraudstyr.
Kontakt et PEUGEOT værksted el-
ler et kvalificeret værksted, før du
installerer andet udstyr eller elek-
trisk tilbehør i bilen.

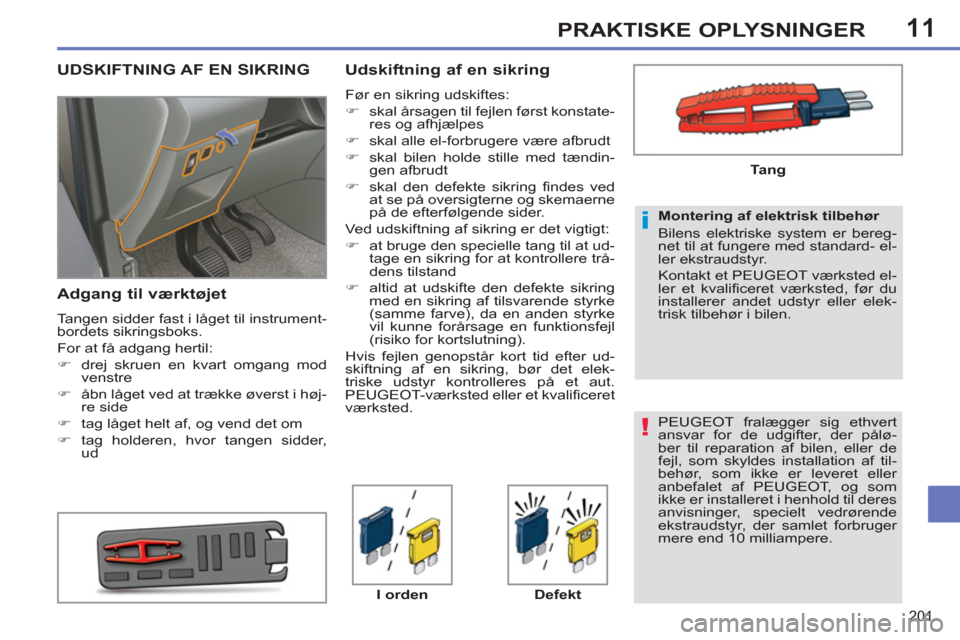

UDSKIFTNING AF EN SIKRING
Adgang til værktøjet
Tangen sidder fast i lĂĄget til instrument-
bordets sikringsboks.
For at fĂĄ adgang hertil:
)
drej skruen en kvart omgang mod
venstre
)
åbn låget ved at trække øverst i høj-
re side
)
tag lĂĄget helt af, og vend det om
)
tag holderen, hvor tangen sidder,
ud
Udskiftning af en sikring
Før en sikring udskiftes:
)
skal årsagen til fejlen først konstate-
res og afhjælpes
)
skal alle el-forbrugere være afbrudt
)
skal bilen holde stille med tændin-
gen afbrudt
)
skal den defekte sikring findes ved
at se pĂĄ oversigterne og skemaerne
på de efterfølgende sider.
Ved udskiftning af sikring er det vigtigt:
)
at bruge den specielle tang til at ud-
tage en sikring for at kontrollere trĂĄ-
dens tilstand
)
altid at udskifte den defekte sikring
med en sikring af tilsvarende styrke
(samme farve), da en anden styrke
vil kunne forĂĄrsage en funktionsfejl
(risiko for kortslutning).
Hvis fejlen genopstĂĄr kort tid efter ud-
skiftning af en sikring, bør det elek-
triske udstyr kontrolleres pĂĄ et aut.
PEUGEOT-værksted eller et kvalificeret
værksted.
I orden
Defekt
Tang
Page 204 of 382
11
202
PRAKTISKE OPLYSNINGER
Sikringer i instrumentbord
Sikringsboksen sidder nederst i instru-
mentbordet (i venstre side).
Adgang til sikringerne
)
se afsnittet "Adgang til værktøjet".
Skemaer over sikringer
Sikring nr.
Styrke
Funktioner
F1
15 A
Bagrudevisker
F2
30 A
Stelpunkt for lĂĄsning og superlĂĄsning
F3
5 A
Styreboks for airbags og pyrotekniske
selestrammere
F4
10 A
Koblingskontakt og dobbelt bremsekontakt,
elektrokromt bakspejl, aircondition, ratvinkelsensor,
automatgearkasse, relæboks
F5
30 A
Sekventielle el-ruder foran, strømforsyning til
sammenfoldelige sidespejle, skydepanel for
panoramatag
F6
30 A
Sekventielle el-ruder bag, BSR-boks
F7
5 A
Loftlys for og bag, kortlæselamper, læselamper
bag, lys i solskærm, lys i handskerum, håndlampe.
F8
20 A
Bilradio, radiotelefon, multifunktionsdisplay,
dæktrykregistrering.
F9
30 A
12 V stik foran.
F10
15 A
Ratkontakter, alarm, styreboks for alarm.
F11
15 A
Svagstrøms tændingslås.
Page 205 of 382
11
203
PRAKTISKE OPLYSNINGER
Sikring nr.
Styrke
Funktioner
F12
15 A
Instrumentgruppe, display for kontrollamper
for sikkerhedsseler og passagerairbag foran,
aircondition, memoryboks for førersæde, kontakter
til bagsæde på 2. sæderække, skolebilsmodul
F13
5 A
BSM-boks, airbags, gearvælger for manuel
gearkasse med elektronisk styring, BSR-boks
F14
15 A
Multifunktionsdisplay, forstærker, håndfrit sæt,
regn/lyssensor, styreboks for parkeringsradar
F15
30 A
LĂĄsning og superlĂĄsning
F17
40 A
El-bagrude og el-sidespejle
SH
-
PARC shunt
Sikring nr.
Styrke
Funktioner
G36
30 A
Sædevarme i fører- og passagersædet
G37
5 A
Memoryboks for førerplads, lysreostat
G38
30 A
Memoryboks for førersæde
G39
30 A
Strømforsyning til BSR-boksen
G40
30 A
HiFi forstærker
Page 206 of 382
11
204
PRAKTISKE OPLYSNINGER
Sikringer i motorrum
Sikringsboksen sidder i motorrummet
lige ved batteriet (i venstre side).
Sikring nr.
Styrke
Funktioner
F1
20 A
Strømforsyning til motorstyreboksen,
magnetventiler til indsprøjtningspumpen og
EGR-ventil (2 l HDI), dyser (2 l HDI)
F2
15 A
Horn
F3
10 A
Rudevasker for/bag
F4
20 A
Forlygtevasker
F5
15 A
Kanisterventil, ventil for aflastning af turbine og
regulering af turbotryk (1,6 l THP), opvarmer til
oliedampe (1,6 l THP), dieselolieopvarmer
(1,6 l HDI)
F6
10 A
Hastighedssensor, styreboks for ABS/ESP
F7
10 A
Styreboks for servostyring, automatgearkasse,
niveauføler for kølevæske
F8
25 A
Styring af starter
F9
10 A
Diagnosestik, drejelygter, luftmassemĂĄler (Diesel),
pumpe for partikelfilter (Diesel)
F10
30 A
Aktivatorer for motorstyreboks (benzin: tændspoler,
magnetventiler, lambdasonder, dyser, opvarmere,
brændstofpumpe, styret termostat (Diesel:
magnetventiler, opvarmere)
F11
40 A
Airconditionblæser
Adgang til sikringerne
)
Løsn låget
)
Skift sikringen (se pågældende af-
snit)
)
Efter indgrebet lukkes lĂĄget meget
forsigtigt for at sikre at sikringsbok-
sen er tæt
Skemaer over sikringer
Page 207 of 382
11
205
PRAKTISKE OPLYSNINGER

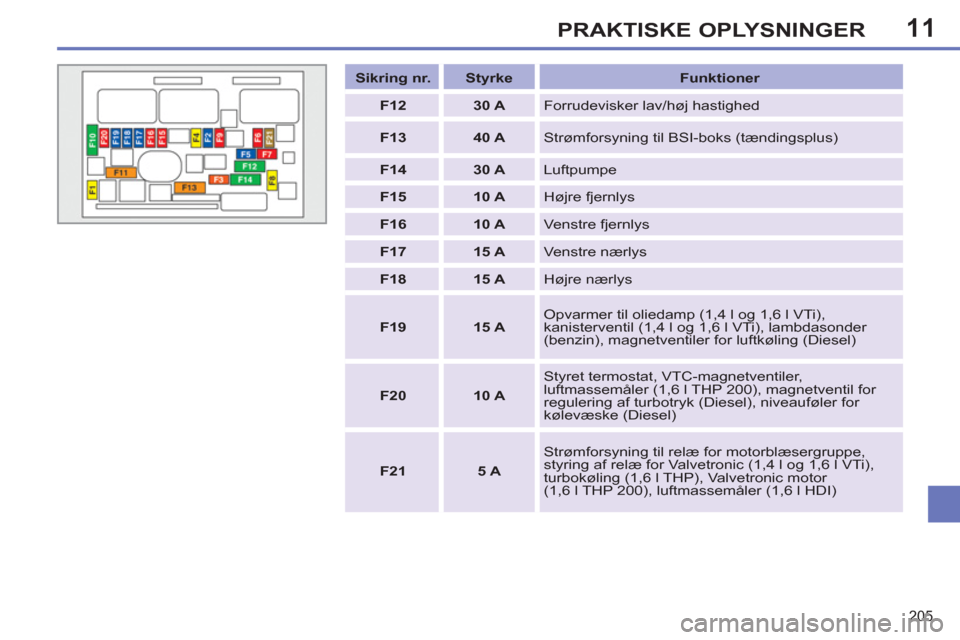

Sikring nr.
Styrke
Funktioner
F12
30 A
Forrudevisker lav/høj hastighed
F13
40 A
Strømforsyning til BSI-boks (tændingsplus)
F14
30 A
Luftpumpe
F15
10 A
Højre fjernlys
F16
10 A
Venstre fjernlys
F17
15 A
Venstre nærlys
F18
15 A
Højre nærlys
F19
15 A
Opvarmer til oliedamp (1,4 l og 1,6 l VTi),
kanisterventil (1,4 l og 1,6 l VTi), lambdasonder
(benzin), magnetventiler for luftkøling (Diesel)
F20
10 A
Styret termostat, VTC-magnetventiler,
luftmassemĂĄler (1,6 l THP 200), magnetventil for
regulering af turbotryk (Diesel), niveauføler for
kølevæske (Diesel)
F21
5 A
Strømforsyning til relæ for motorblæsergruppe,
styring af relæ for Valvetronic (1,4 l og 1,6 l VTi),
turbokøling (1,6 l THP), Valvetronic motor
(1,6 l THP 200), luftmassemĂĄler (1,6 l HDI)
Page 208 of 382
11
206
PRAKTISKE OPLYSNINGER

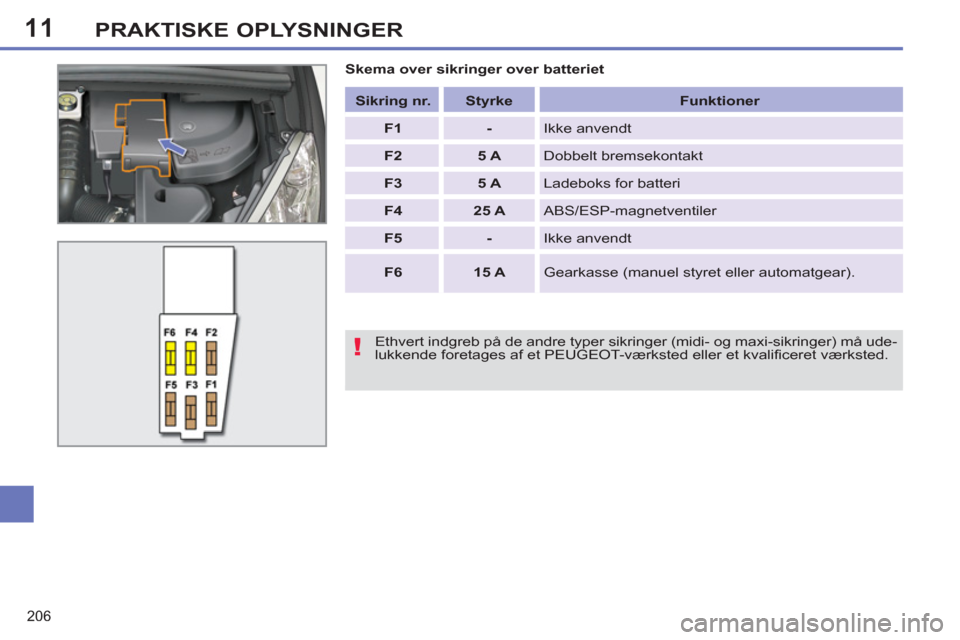

Ethvert indgreb pĂĄ de andre typer sikringer (midi- og maxi-sikringer) mĂĄ ude-
lukkende foretages af et PEUGEOT-værksted eller et kvalificeret værksted.
Sikring nr.
Styrke
Funktioner
F1
-
Ikke anvendt
F2
5 A
Dobbelt bremsekontakt
F3
5 A
Ladeboks for batteri
F4
25 A
ABS/ESP-magnetventiler
F5
-
Ikke anvendt
F6
15 A
Gearkasse (manuel styret eller automatgear).
Skema over sikringer over batteriet
Page 209 of 382
11
207
PRAKTISKE OPLYSNINGER
12 V BATTERI
Adgang til batteri
Batteriet er placeret i motorrummet.
SĂĄdan fĂĄr du adgang til batteriet:
)
Åbn motorhjelmen med først det
indvendige og sĂĄ det udvendige be-
tjeningsgreb.
)
Sæt holdestangen fast.
)
Tag plastdækslet af for at få adgang
til (+) polen.
Denne mærkats tilstedeværelse,
især med Stop & Start, angiver, at
der anvendes et blyholdigt 12 V
batteri med særlige specifikatio-
ner, der i tilfælde af udskiftning el-
ler frakobling kræver, at et aut.
PEUGEOT-værksted eller et kvalifi-
ceret værksted foretager indgrebet.
Efter genmontering af batteriet vil
Stop & Start-systemet først være
aktivt efter et stykke tid. Tiden af-
hænger af de klimatiske forhold og
af batteriets ladetilstand (op til ca.
8 timer).
FremgangsmĂĄde for start af motoren
med et batteri i en anden bil eller for op-
ladning af et afladet batteri.
Før ethvert indgreb
Stands bilen, træk håndbremsen,
sæt bilen i frigear (eller i position
P,
hvis bilen er udstyret med en
automatisk gearkasse), og afbryd
tændingen.
Kontroller, at alt det elektriske ud-
styr er slukket.
Byt ikke om pĂĄ polerne, og anvend
udelukkende en 12 V oplader.
Afmonter ikke polklemmerne, mens
motoren kører.
Oplad ikke batteriet uden at have
frakoblet polklemmerne.
Kontroller, at batteriets poler og
polklemmer er rene. Hvis de har
en sulfatbelægning (hvidlig eller
grønlig belægning) skal de løsnes
og renses.
Batterier indeholder skadelige stof-
fer, sĂĄsom svovlsyre og bly. De
skal bortskaffes i henhold til loven
og må under ingen omstændighe-
der smides ud sammen med almin-
deligt husholdningsaffald.
Aflever batterierne til et autoriseret
indsamlingssted.
Page 210 of 382
11
208
PRAKTISKE OPLYSNINGER
Tryk ikke hĂĄrdt pĂĄ batteriklemmen,
da den ikke kan lĂĄses, hvis polsko-
en sidder forkert. Start forfra.

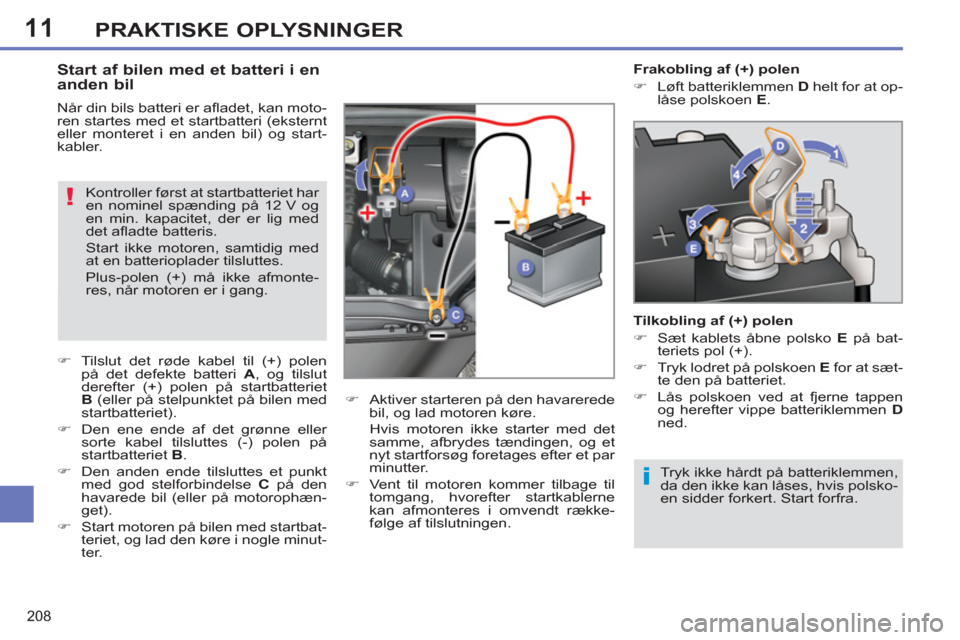

Start af bilen med et batteri i en
anden bil
NĂĄr din bils batteri er afladet, kan moto-
ren startes med et startbatteri (eksternt
eller monteret i en anden bil) og start-
kabler.
Frakobling af (+) polen
)
Løft batteriklemmen D
helt for at op-
lĂĄse polskoen E
.
Tilkobling af (+) polen
)
Sæt kablets åbne polsko E
pĂĄ bat-
teriets pol (+).
)
Tryk lodret pĂĄ polskoen E
for at sæt-
te den pĂĄ batteriet.
)
LĂĄs polskoen ved at fjerne tappen
og herefter vippe batteriklemmen D
ned.
Kontroller først at startbatteriet har
en nominel spænding på 12 V og
en min. kapacitet, der er lig med
det afladte batteris.
Start ikke motoren, samtidig med
at en batterioplader tilsluttes.
Plus-polen (+) mĂĄ ikke afmonte-
res, nĂĄr motoren er i gang.
)
Tilslut det røde kabel til (+) polen
pĂĄ det defekte batteri A
, og tilslut
derefter (+) polen pĂĄ startbatteriet
B
(eller pĂĄ stelpunktet pĂĄ bilen med
startbatteriet).
)
Den ene ende af det grønne eller
sorte kabel tilsluttes (-) polen pĂĄ
startbatteriet B
.
)
Den anden ende tilsluttes et punkt
med god stelforbindelse C
pĂĄ den
havarede bil (eller på motorophæn-
get).
)
Start motoren pĂĄ bilen med startbat-
teriet, og lad den køre i nogle minut-
ter.
)
Aktiver starteren pĂĄ den havarerede
bil, og lad motoren køre.
Hvis motoren ikke starter med det
samme, afbrydes tændingen, og et
nyt startforsøg foretages efter et par
minutter.
)
Vent til motoren kommer tilbage til
tomgang, hvorefter startkablerne
kan afmonteres i omvendt række-
følge af tilslutningen.
