Peugeot 308 SW BL 2013 Instruktionsbog (in Danish)

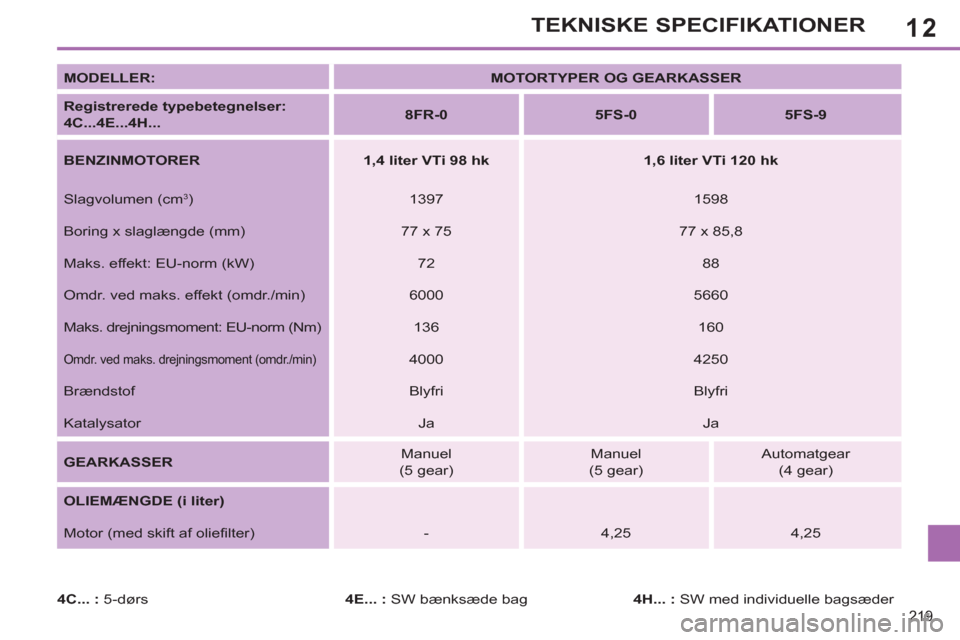

12
219
TEKNISKE SPECIFIKATIONER

MODELLER:


MOTORTYPER OG GEARKASSER



Registrerede typebetegnelser:
4C...4E...4H...


8FR-0



5FS-0



5FS-9



BENZINMOTORER


1,4 liter VTi 98 hk



1,6 liter VTi 120 hk


Slagvolumen (cm
3
)
1397
1598
Boring x slaglængde (mm)
77 x 75
77 x 85,8
Maks. effekt: EU-norm (kW)
72
88
Omdr. ved maks. effekt (omdr./min)
6000
5660
Maks. drejningsmoment: EU-norm (Nm)
136
160

Omdr. ved maks. drejningsmoment (omdr./min)

4000
4250
Brændstof
Blyfri
Blyfri
Katalysator
Ja
Ja

GEARKASSER

Manuel
(5 gear)
Manuel
(5 gear)
Automatgear
(4 gear)

OLIEMÆNGDE (i liter)


Motor (med skift af oliefilter)
-
4,25
4,25

4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder

12
220
TEKNISKE SPECIFIKATIONER

MODELLER:


MOTORTYPER OG GEARKASSER



Registrerede typebetegnelser:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENZINMOTORER


1,6 liter 16V
110 hk



1,6 liter THP
150 hk



1,6 liter THP 156 hk



1,6 liter THP
163 hk


Slagvolumen (cm
3
)
1587
1 598
1598
1 598
Boring x slaglængde (mm) 82
x 107
77 x 85,8
77 x 85,8
77 x 85,8
Maks. effekt: EU-norm (kW)
78
11 0
11 5
120
Omdr. ved maks. effekt (omdr./min)
5600
6 000
6000
6 000
Maks. drejningsmoment: EU-norm (Nm)
142
240
240
240

Omdr. ved maks. drejningsmoment (omdr./min)

4000
1400
1 400
1 400
Brændstof
Blyfri
Blyfri
Blyfri
Blyfri
Katalysator
Ja
Ja
Ja
Ja

GEARKASSER

Manuel
(5 gear)
Automatgear
(6 gear)
Manuel
(6 gear)
Automatgear
(6 gear)
Automatgear
(6 gear)

OLIEMÆNGDE (i liter)

Motor (med skift af oliefilter)
3,25
-
-
-
-

4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder

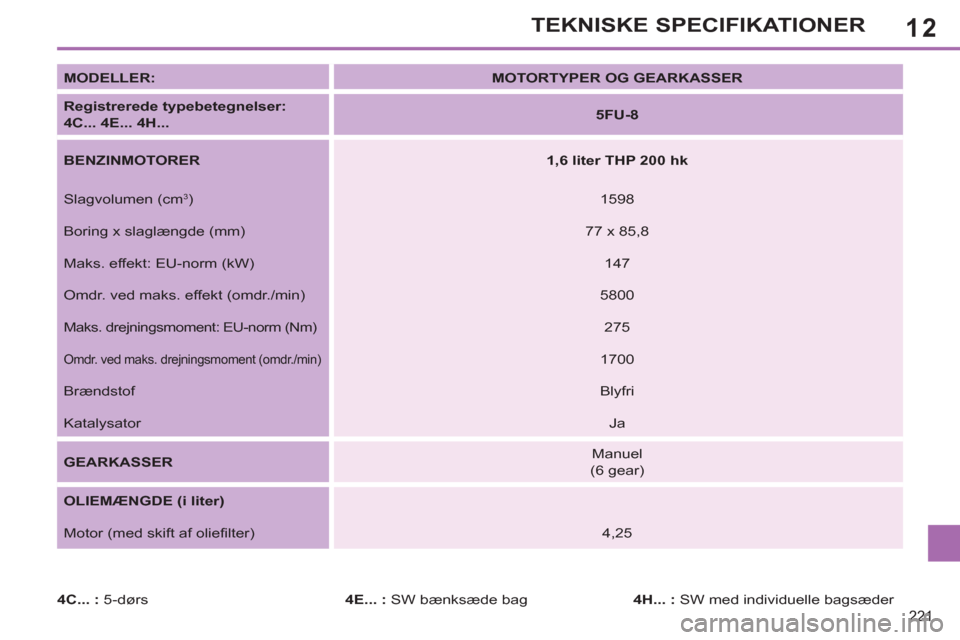

12
221
TEKNISKE SPECIFIKATIONER

MODELLER:


MOTORTYPER OG GEARKASSER



Registrerede typebetegnelser:
4C... 4E... 4H...


5FU-8



BENZINMOTORER


1,6 liter THP 200 hk


Slagvolumen (cm
3
)
1598
Boring x slaglængde (mm)
77 x 85,8
Maks. effekt: EU-norm (kW)
147
Omdr. ved maks. effekt (omdr./min)
5800

Maks. drejningsmoment: EU-norm (Nm)

275

Omdr. ved maks. drejningsmoment (omdr./min)

1700
Brændstof
Blyfri
Katalysator
Ja

GEARKASSER

Manuel
(6 gear)

OLIEMÆNGDE (i liter)

Motor (med skift af oliefilter)
4,25

4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder

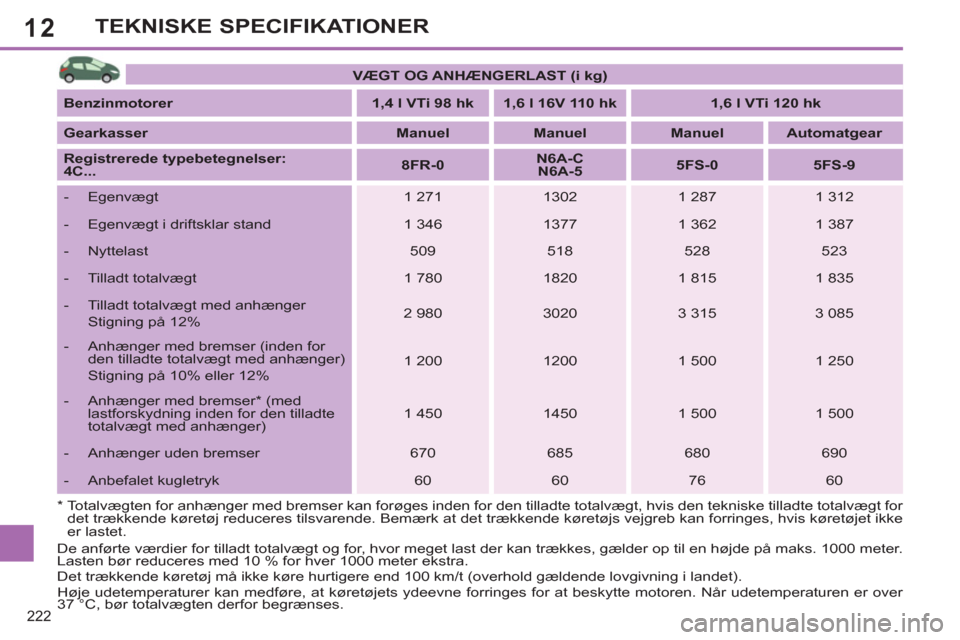

12
222
TEKNISKE SPECIFIKATIONER

*
Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for
det trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke
er lastet.
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.

VÆGT OG ANHÆNGERLAST (i kg)



Benzinmotorer


1,4 l VTi 98 hk



1,6 l 16V 110 hk



1,6 l VTi 120 hk



Gearkasser


Manuel



Manuel



Manuel



Automatgear



Registrerede typebetegnelser:
4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Egenvægt
1 271
1302
1 287
1 312


- Egenvægt i driftsklar stand
1 346
1377
1 362
1 387


- Nyttelast
509
518
528
523


- Tilladt totalvægt
1 780
1820
1 815

1 835


- Tilladt totalvægt med anhænger
Stigning på 12%
2 980
3020
3 315
3 085


- Anhænger med bremser (inden for
den tilladte totalvægt med anhænger)
Stigning på 10% eller 12%
1 200
1200
1 500
1 250


- Anhænger med bremser * (med
lastforskydning inden for den tilladte
totalvægt med anhænger)
1 450
1450
1 500
1 500


- Anhænger uden bremser
670
685
680
690


- Anbefalet kugletryk
60
60
76
60

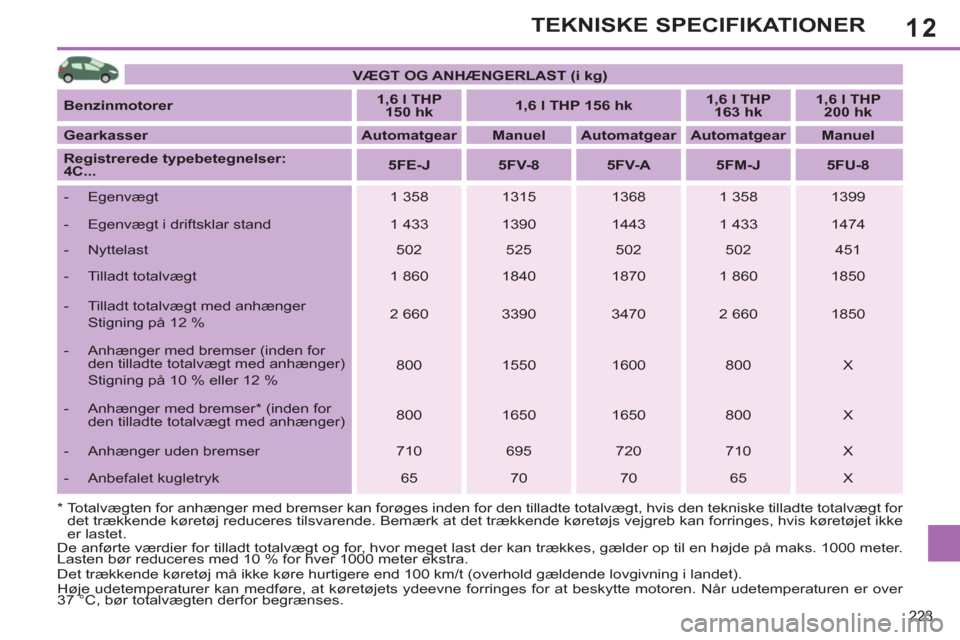

12
223
TEKNISKE SPECIFIKATIONER


VÆGT OG ANHÆNGERLAST (i kg)



Benzinmotorer


1,6 l THP
150 hk



1,6 l THP 156 hk



1,6 l THP
163 hk



1,6 l THP
200 hk



Gearkasser


Automatgear



Manuel



Automatgear



Automatgear



Manuel



Registrerede typebetegnelser:
4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Egenvægt
1 358
1315
1368
1 358
1399


- Egenvægt i driftsklar stand
1 433
1390
1443
1 433
1474


- Nyttelast
502
525
502
502
451


- Tilladt totalvægt
1 860
1840
1870
1 860
1850


- Tilladt totalvægt med anhænger
Stigning på 12 %
2 660
3390
3470
2 660
1850


- Anhænger med bremser (inden for
den tilladte totalvægt med anhænger)
Stigning på 10 % eller 12 %
800
1550
1600
800
X


- Anhænger med bremser * (inden for
den tilladte totalvægt med anhænger)
800
1650
1650
800
X


- Anhænger uden bremser
710
695
720
710
X


- Anbefalet kugletryk
65
70
70
65
X
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.
* Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for
det trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke
er lastet.

12

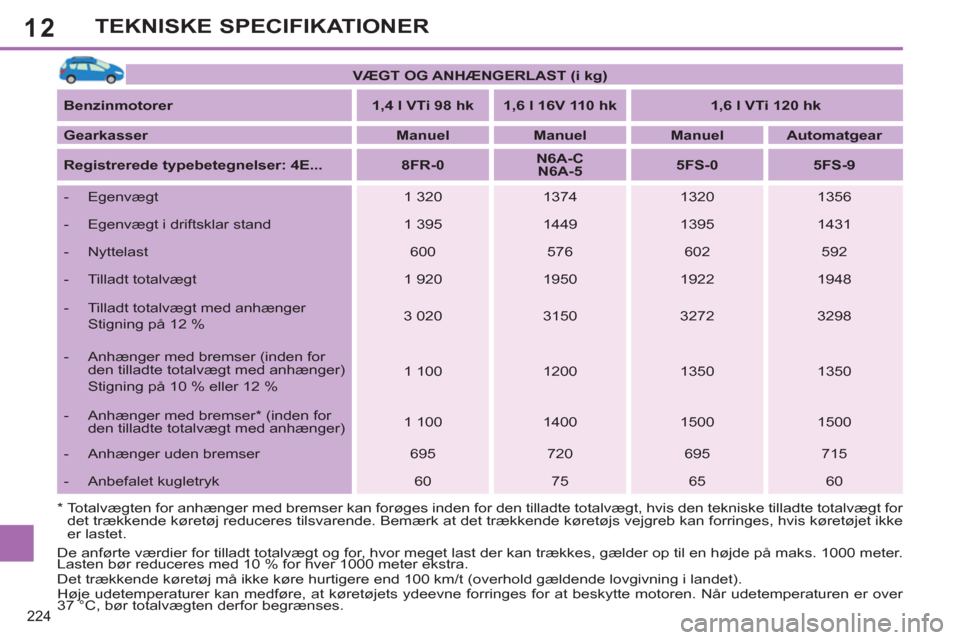

224
TEKNISKE SPECIFIKATIONER


VÆGT OG ANHÆNGERLAST (i kg)



Benzinmotorer


1,4 l VTi 98 hk



1,6 l 16V 110 hk



1,6 l VTi 120 hk



Gearkasser


Manuel



Manuel



Manuel



Automatgear



Registrerede typebetegnelser: 4E...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Egenvægt
1 320
1374
1320
1356


- Egenvægt i driftsklar stand
1 395
1449
1395
1431


- Nyttelast
600
576
602
592


- Tilladt totalvægt
1 920
1950
1922
1948


- Tilladt totalvægt med anhænger
Stigning på 12 %
3 020
3150
3272
3298



- Anhænger med bremser (inden for
den tilladte totalvægt med anhænger)
Stigning på 10 % eller 12 %
1 100
1200
1350
1350


- Anhænger med bremser * (inden for
den tilladte totalvægt med anhænger)
1 100
1400
1500
1500


- Anhænger uden bremser
695
720
695
715


- Anbefalet kugletryk
60
75
65
60
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.
* Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for
det trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke
er lastet.

12
225
TEKNISKE SPECIFIKATIONER


VÆGT OG ANHÆNGERLAST (i kg)



Benzinmotorer


1,6 l THP 156 hk



1,6 l THP 163 hk



Gearkasser


Manuel



Automatgear



Automatgear



Registrerede typebetegnelser: 4E...


5FV-8



5FV-A



5FM-J




- Egenvægt
1400
1428
1 436


- Egenvægt i driftsklar stand
1475
1503
1 511


- Nyttelast
540
537
584


- Tilladt totalvægt
1940
1965
2 020


- Tilladt totalvægt med anhænger
Stigning på 12 %
3390
3515
2 820


- Anhænger med bremser (inden for
den tilladte totalvægt med anhænger)
Stigning på 10 % eller 12 %
1450
1550
800


- Anhænger med bremser * (inden for
den tilladte totalvægt med anhænger)

1600
1550
800


- Anhænger uden bremser
735
750
750


- Anbefalet kugletryk
65
65
75
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.
* Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for
det trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke
er lastet.

12
226
TEKNISKE SPECIFIKATIONER


VÆGT OG ANHÆNGERLAST (i kg)



Benzinmotorer


1,6 l 16V 110 hk



1,6 l VTi 120 hk



Gearkasser


Manuel



Manuel



Automatgear



Registrerede typebetegnelser: 4H...


N6A-C
N6A-5



5FS-0



5FS-9




- Egenvægt
1462
1406
1430


- Egenvægt i driftsklar stand
1537
1481
1505


- Nyttelast
648
694
700


- Tilladt totalvægt
2110
2100
2130


- Tilladt totalvægt med anhænger
Stigning på 12 %
3110
3300
3080


- Anhænger med bremser (inden for
den tilladte totalvægt med anhænger)
Stigning på 10 % eller 12 %
1000
1200
950


- Anhænger med bremser * (inden for
den tilladte totalvægt med anhænger)
1350
1400
1100


- Anhænger uden bremser
750
740
750


- Anbefalet kugletryk
75
60
55
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.
* Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for
det trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke
er lastet.

12
227
TEKNISKE SPECIFIKATIONER


VÆGT OG ANHÆNGERLAST (i kg)



Benzinmotorer


1,6 l THP 150 hk



1,6 l THP 156 hk



1,6 l THP 163 hk



Gearkasser


Automatgear



Manuel



Automatgear



Automatgear



Registrerede typebetegnelser: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Egenvægt
1 487
1481
1509
1 487


- Egenvægt i driftsklar stand
1 562
1556
1584
1 562


- Nyttelast
633
649
651
633


- Tilladt totalvægt
2 120
2130
2160
2 120


- Tilladt totalvægt med anhænger
Stigning på 12 %
2 920
3380
3510
2 920


- Anhænger med bremse (inden for
den tilladte totalvægt med anhænger)

Stigning på 10 % eller 12 %
800
1250
1350
800


- Anhænger med bremser * (med
lastforskydning inden for den tilladte
totalvægt med anhænger)
800
1400
1350
800


- Anhænger uden bremser
750
750
750
750


- Anbefalet kugletryk
75
60
60
75

* Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for
det trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke
er lastet.
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.

12
228
TEKNISKE SPECIFIKATIONER

4C...:
5-dørs

4R... :
5-dørs "Van"
4E... :
SW bænksæde bag
MODELLER:


MOTORTYPER OG GEARKASSER



Registrerede typebetegnelser:
4C... 4R... 4E... 4H...


9HJ-C



9HP-0



DIESELMOTORER


1,6 l HDi 92 hk



1,6 l HDi PF 92 hk


Slagvolumen (cm
3
)
1560
Boring x slaglængde (mm)
75 x 88,3
Maks. effekt: EU-norm (kW)
68
Omdr. ved maks. effekt (omdr./min)
4000

Maks. omdrejningsmoment: EU-norm (Nm)

230

Omdr. ved maks. drejningsmoment (omdr./min)

1750
Brændstof
Diesel
Katalysator
Ja
Partikelfilter (PF)
Nej
Ja

GEARKASSER

Manuel
(5 gear)

OLIEMÆNGDE (i liter)




Motor (med skift af oliefilter)
-

4H... :
SW individuelle bagsæder
