Peugeot 308 SW BL 2013 Manual del propietario (in Spanish)

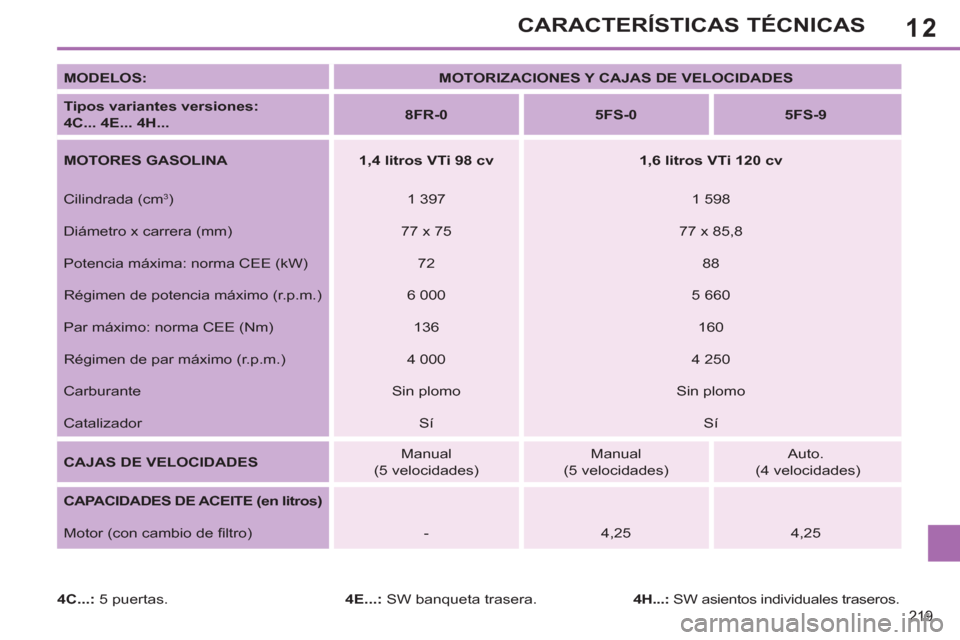

12
219
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:


4C... 4E... 4H...


8FR-0



5FS-0



5FS-9



MOTORES GASOLINA


1,4 litros VTi 98 cv



1,6 litros VTi 120 cv


Cilindrada (cm
3
)
1 397
1 598
Diámetro x carrera (mm)
77 x 75
77 x 85,8
Potencia máxima: norma CEE (kW)
72
88
Régimen de potencia máximo (r.p.m.)
6 000
5 660
Par máximo: norma CEE (Nm)
136
160
Régimen de par máximo (r.p.m.)
4 000
4 250
Carburante
Sin plomo
Sin plomo
Catalizador
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)
Manual
(5 velocidades)
Auto.
(4 velocidades)

CAPACIDADES DE ACEITE (en litros)


Motor (con cambio de fi ltro)
-
4,25
4,25

4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

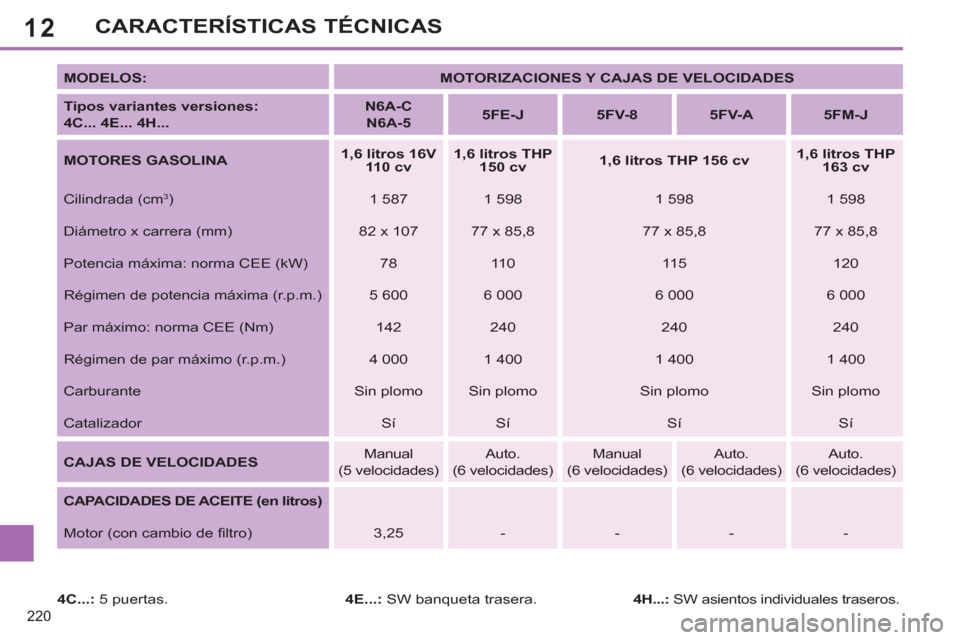

12
220
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



MOTORES GASOLINA


1,6 litros 16V
110 cv



1,6 litros THP
150 cv



1,6 litros THP 156 cv



1,6 litros THP
163 cv


Cilindrada (cm
3
)
1 587
1 598
1 598
1 598
Diámetro x carrera (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Potencia máxima: norma CEE (kW)
78
11 0
11 5
120
Régimen de potencia máxima (r.p.m.)
5 600
6 000
6 000
6 000
Par máximo: norma CEE (Nm)
142
240
240
240
Régimen de par máximo (r.p.m.)
4 000
1 400
1 400
1 400
Carburante
Sin plomo
Sin plomo
Sin plomo
Sin plomo
Catalizador
Sí
Sí
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)
Auto.
(6 velocidades)
Manual
(6 velocidades)
Auto.
(6 velocidades)

Auto.
(6 velocidades)

CAPACIDADES DE ACEITE (en litros)

Motor (con cambio de fi ltro)
3,25
-
-
-
-

4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

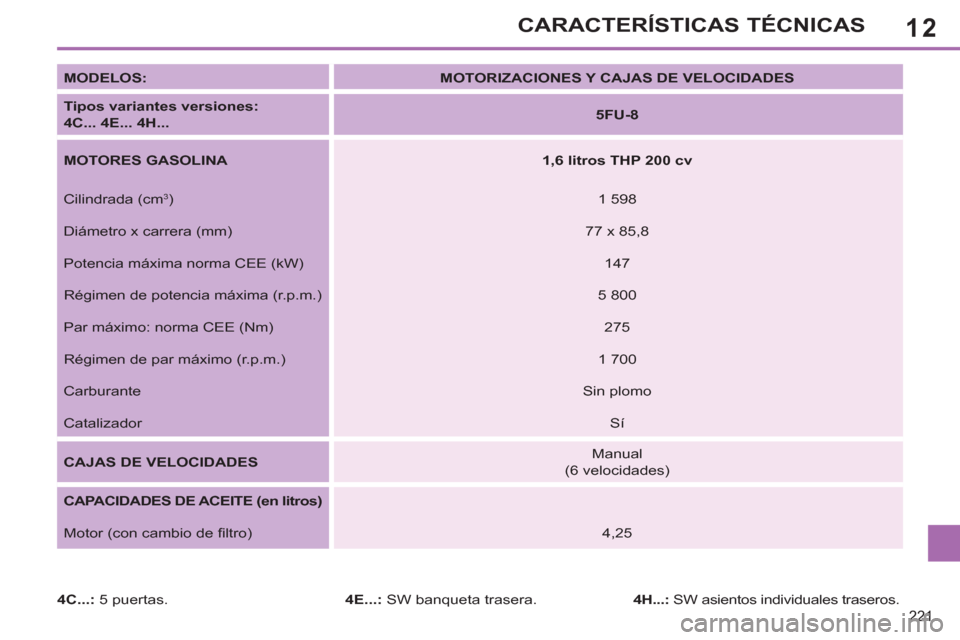

12
221
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4E... 4H...


5FU-8



MOTORES GASOLINA


1,6 litros THP 200 cv


Cilindrada (cm
3
)
1 598
Diámetro x carrera (mm)
77 x 85,8
Potencia máxima norma CEE (kW)
147
Régimen de potencia máxima (r.p.m.)
5 800
Par máximo: norma CEE (Nm)
275
Régimen de par máximo (r.p.m.)
1 700
Carburante
Sin plomo
Catalizador
Sí

CAJAS DE VELOCIDADES

Manual
(6 velocidades)

CAPACIDADES DE ACEITE (en litros)

Motor (con cambio de fi ltro)
4,25

4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

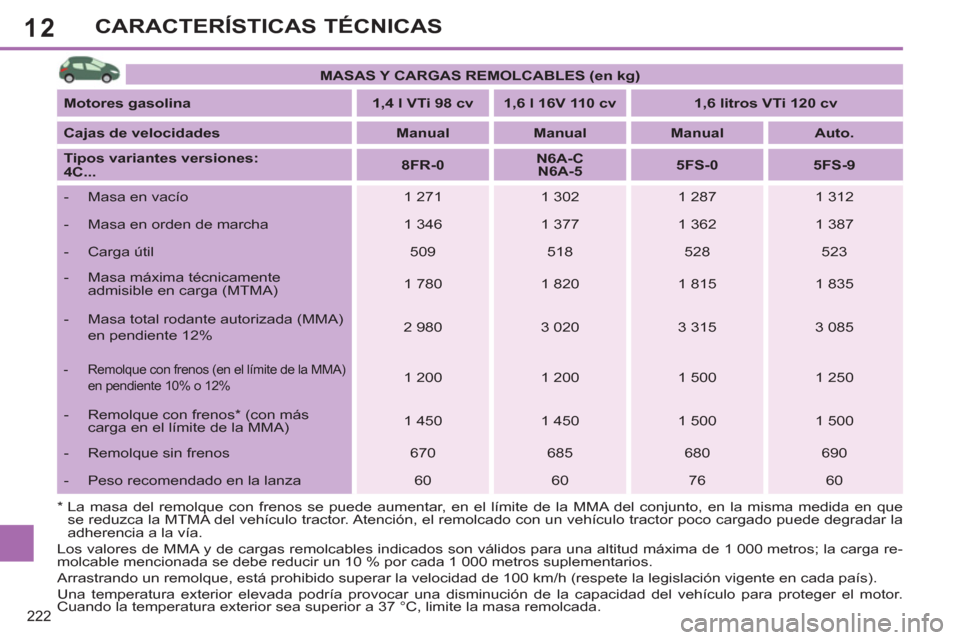

12
222
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,4 l VTi 98 cv



1,6 l 16V 110 cv



1,6 litros VTi 120 cv



Cajas de velocidades


Manual



Manual



Manual



Auto.



Tipos variantes versiones:



4C...


8FR-0



N6A-C

N6A-5



5FS-0



5FS-9




- Masa en vacío
1 271
1 302
1 287
1 312


- Masa en orden de marcha
1 346
1 377
1 362
1 387


- Carga útil
509
518
528
523


- Masa máxima técnicamente
admisible en carga (MTMA)
1 780
1 820
1 815
1 835


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 980

3 020
3 315
3 085



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 200
1 200
1 500
1 250


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 450
1 450
1 500
1 500


- Remolque sin frenos
670
685
680
690


- Peso recomendado en la lanza
60
60
76
60

*

La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que
se reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

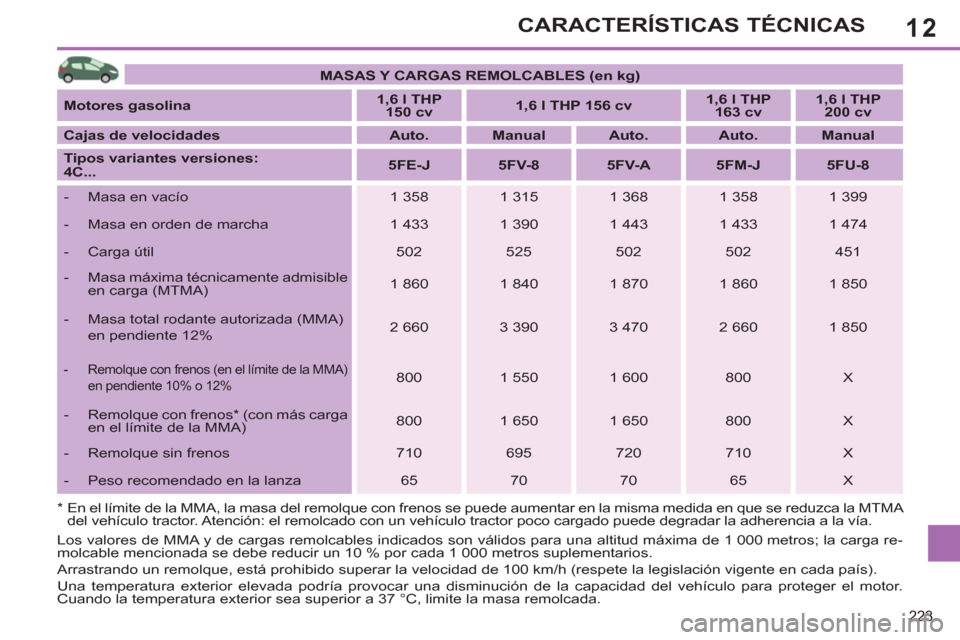

12
223
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,6 l THP
150 cv



1,6 l THP 156 cv



1,6 l THP
163 cv



1,6 l THP
200 cv



Cajas de velocidades


Auto.



Manual



Auto.



Auto.



Manual



Tipos variantes versiones:

4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Masa en vacío
1 358
1 315
1 368
1 358
1 399


- Masa en orden de marcha
1 433
1 390
1 443
1 433
1 474


- Carga útil
502
525
502
502
451


- Masa máxima técnicamente admisible
en carga (MTMA)
1 860
1 840
1 870
1 860
1 850


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 660
3 390
3 470
2 660
1 850



- Remolque con frenos (en el límite de la MMA)

en pendiente 10% o 12%

800
1 550
1 600
800
X


- Remolque con frenos * (con más carga
en el límite de la MMA)
800
1 650
1 650
800
X


- Remolque sin frenos
710
695
720
710
X


- Peso recomendado en la lanza
65
70
70
65
X
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.

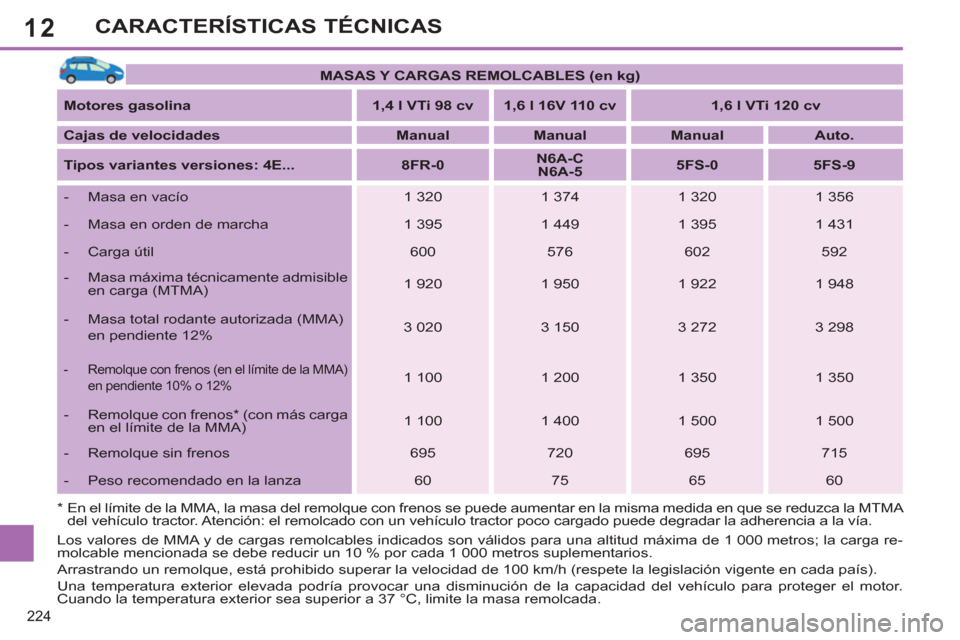

12
224
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,4 l VTi 98 cv



1,6 l 16V 110 cv



1,6 l VTi 120 cv



Cajas de velocidades


Manual



Manual



Manual



Auto.



Tipos variantes versiones: 4E...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Masa en vacío
1 320
1 374
1 320
1 356


- Masa en orden de marcha
1 395
1 449
1 395
1 431


- Carga útil
600
576
602
592


- Masa máxima técnicamente admisible
en carga (MTMA)
1 920
1 950
1 922
1 948


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 020
3 150
3 272

3 298



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 100
1 200
1 350
1 350


- Remolque con frenos * (con más carga
en el límite de la MMA)
1 100
1 400
1 500
1 500


- Remolque sin frenos
695
720
695
715


- Peso recomendado en la lanza
60
75
65
60
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.

12
225
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,6 l THP 156 cv



1,6 l THP 163 cv



Cajas de velocidades


Manual



Auto.



Auto.



Tipos variantes versiones: 4E...


5FV-8



5FV-A



5FM-J




- Masa en vacío
1 400
1 428
1 436


- Masa en orden de marcha
1 475
1 503
1 511


- Carga útil
540
537
584


- Masa máxima técnicamente
admisible en carga (MTMA)
1 940
1 965
2 020


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 390
3 515
2 820



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 450
1 550
800


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 600
1 550
800


- Remolque sin frenos
735
750
750


- Peso recomendado en la lanza
65
65
75
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.

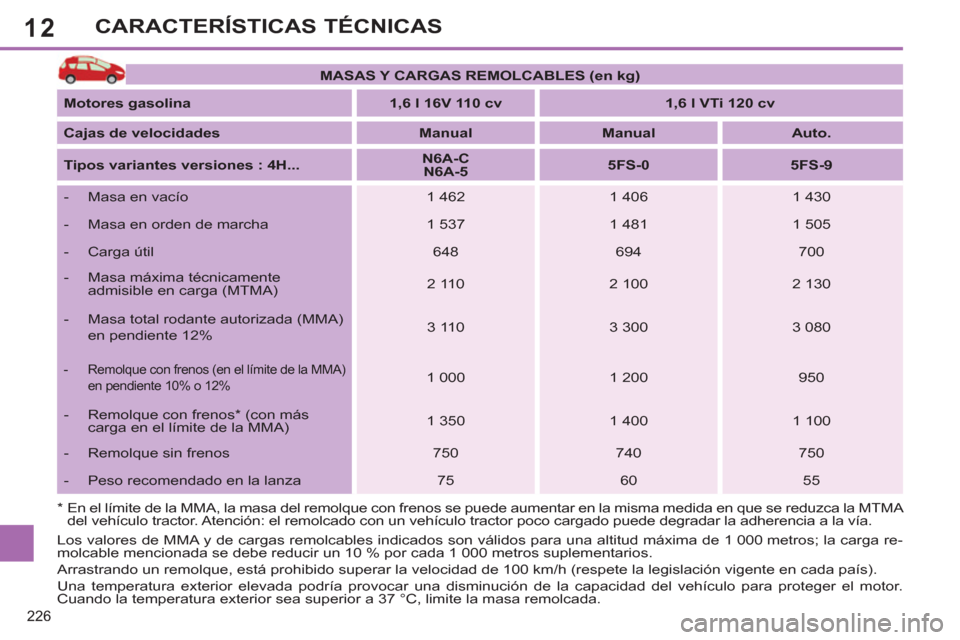

12
226
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,6 l 16V 110 cv



1,6 l VTi 120 cv



Cajas de velocidades


Manual



Manual



Auto.



Tipos variantes versiones : 4H...


N6A-C
N6A-5



5FS-0



5FS-9




- Masa en vacío
1 462
1 406
1 430


- Masa en orden de marcha
1 537
1 481
1 505


- Carga útil
648
694
700


- Masa máxima técnicamente
admisible en carga (MTMA)
2 110
2 100
2 130


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 110
3 300
3 080



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 000
1 200
950


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 350
1 400
1 100


- Remolque sin frenos
750
740
750


- Peso recomendado en la lanza
75
60
55
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.

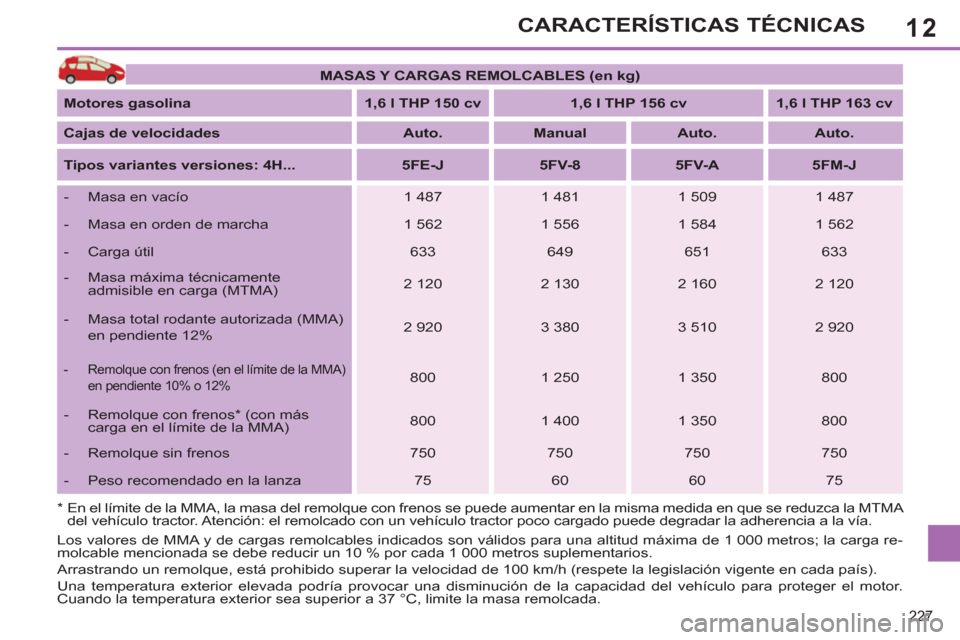

12
227
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,6 l THP 150 cv



1,6 l THP 156 cv



1,6 l THP 163 cv



Cajas de velocidades


Auto.



Manual



Auto.



Auto.



Tipos variantes versiones: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Masa en vacío
1 487
1 481
1 509
1 487


- Masa en orden de marcha
1 562
1 556
1 584
1 562


- Carga útil
633
649
651
633


- Masa máxima técnicamente
admisible en carga (MTMA)
2 120
2 130
2 160
2 120


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 920
3 380
3 510
2 920



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

800
1 250
1 350
800


- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 400
1 350
800


- Remolque sin frenos
750
750
750
750


- Peso recomendado en la lanza
75
60
60
75

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
228

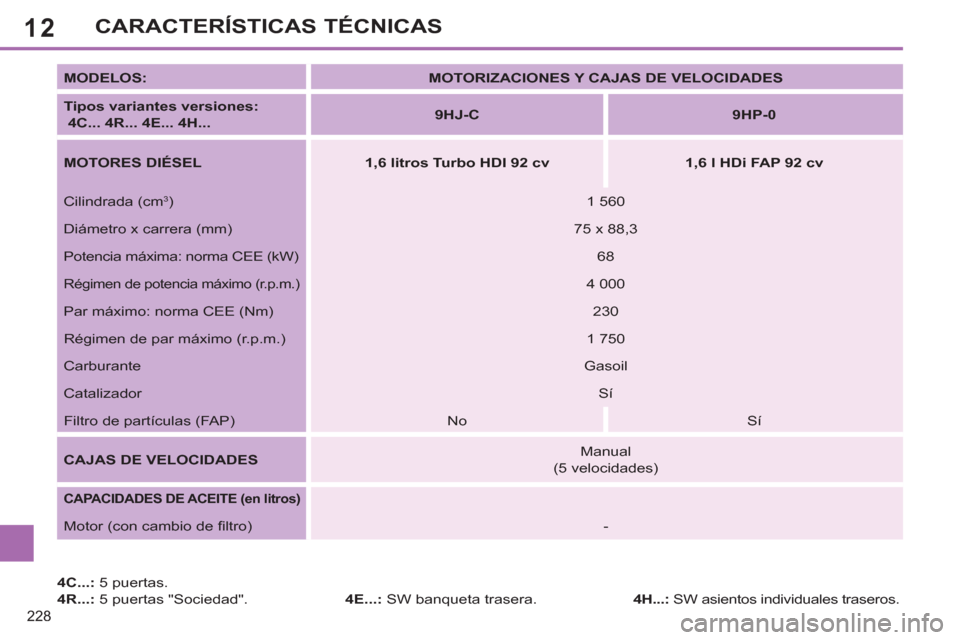

CARACTERÍSTICAS TÉCNICAS

4C...:
5 puertas.

4R...:
5 puertas "Sociedad".
4E...:
SW banqueta trasera.
MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4R... 4E... 4H...


9HJ-C



9HP-0



MOTORES DIÉSEL


1,6 litros Turbo HDI 92 cv



1,6 l HDi FAP 92 cv


Cilindrada (cm
3
)
1 560
Diámetro x carrera (mm)
75 x 88,3
Potencia máxima: norma CEE (kW)
68

Régimen de potencia máximo (r.p.m.)

4 000
Par máximo: norma CEE (Nm)
230
Régimen de par máximo (r.p.m.)
1 750
Carburante
Gasoil
Catalizador
Sí
Filtro de partículas (FAP)
No
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)


CAPACIDADES DE ACEITE (en litros)




Motor (con cambio de fi ltro)
-

4H...:
SW asientos individuales traseros.
