Peugeot 308 SW BL 2013 Omistajan käsikirja (in Finnish)

1
39
HALLINTALAITTEET

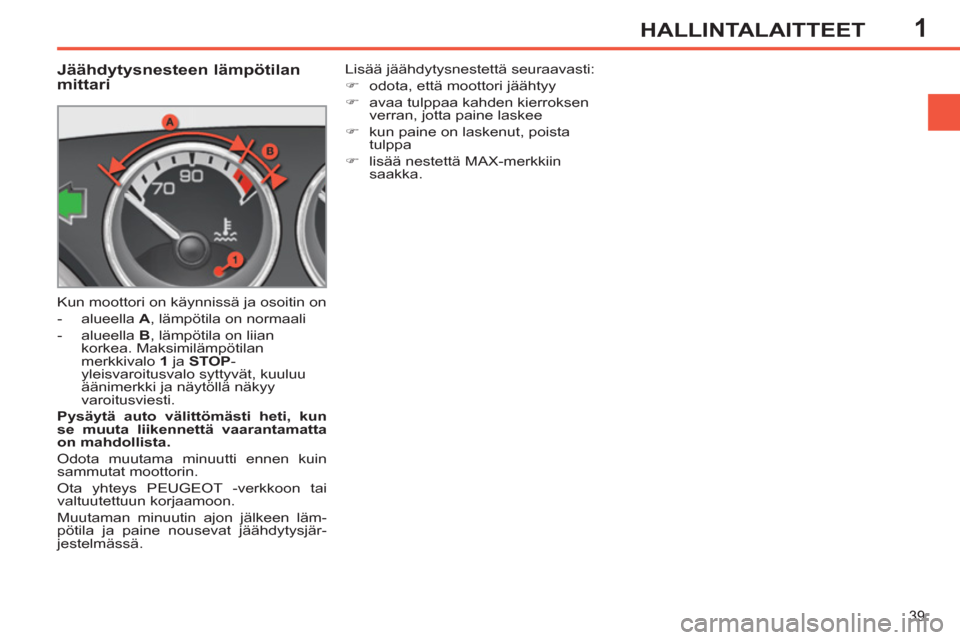

Jäähdytysnesteen lämpötilan
mittari
Kun moottori on käynnissä ja osoitin on


- alueella A
, lämpötila on normaali

- alueella B
, lämpötila on liian
korkea. Maksimilämpötilan
merkkivalo 1
ja STOP
-
yleisvaroitusvalo syttyvät, kuuluu
äänimerkki ja näytöllä näkyy
varoitusviesti.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.

Odota muutama minuutti ennen kuin
sammutat moottorin.
Ota yhteys PEUGEOT -verkkoon tai
valtuutettuun korjaamoon.
Muutaman minuutin ajon jälkeen läm-
pötila ja paine nousevat jäähdytysjär-
jestelmässä. Lisää jäähdytysnestettä seuraavasti:


)
odota, että moottori jäähtyy

)
avaa tulppaa kahden kierroksen
verran, jotta paine laskee

)
kun paine on laskenut, poista
tulppa

)
lisää nestettä MAX-merkkiin
saakka.

1
40
HALLINTALAITTEET

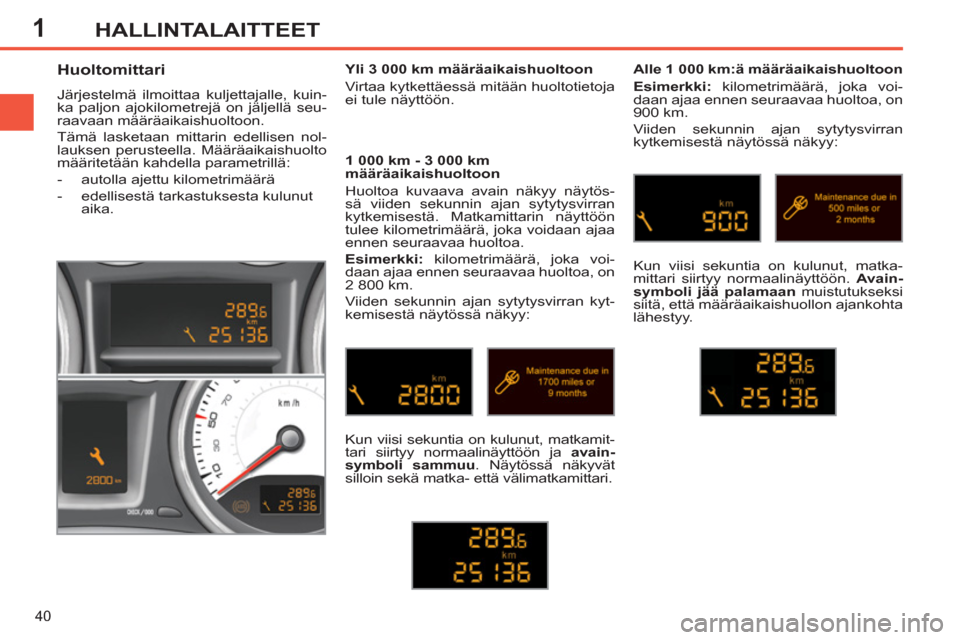

Huoltomittari

Järjestelmä ilmoittaa kuljettajalle, kuin-
ka paljon ajokilometrejä on jäljellä seu-
raavaan määräaikaishuoltoon.
Tämä lasketaan mittarin edellisen nol-
lauksen perusteella. Määräaikaishuolto
määritetään kahdella parametrillä:


- autolla ajettu kilometrimäärä

- edellisestä tarkastuksesta kulunut
aika.
1 000 km - 3 000 km
määräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytös-
sä viiden sekunnin ajan sytytysvirran
kytkemisestä. Matkamittarin näyttöön
tulee kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa.

Esimerkki:
kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
2 800 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamit-
tari siirtyy normaalinäyttöön ja avain-
symboli sammuu
. Näytössä näkyvät
silloin sekä matka- että välimatkamittari.
Alle 1 000 km:ä määräaikaishuoltoon

Esimerkki:
kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
900 km.
Viiden sekunnin ajan sytytysvirran
kytkemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli jää palamaan
muistutukseksi
siitä, että määräaikaishuollon ajankohta
lähestyy.
Yli 3 000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja
ei tule näyttöön.

1
41
HALLINTALAITTEET

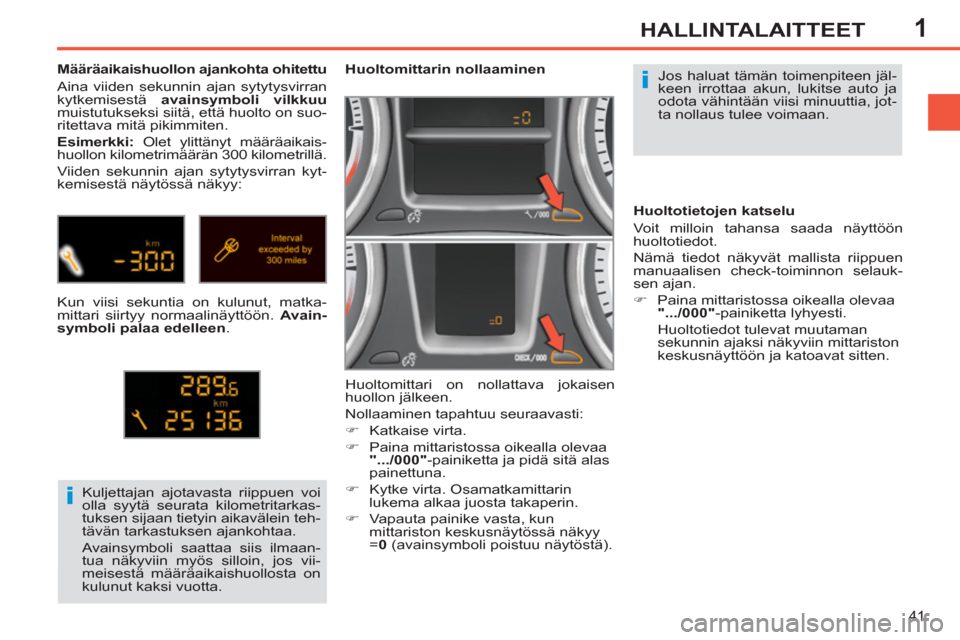

Jos haluat tämän toimenpiteen jäl-
keen irrottaa akun, lukitse auto ja
odota vähintään viisi minuuttia, jot-
ta nollaus tulee voimaan.






Huoltomittarin nollaaminen
Huoltomittari on nollattava jokaisen
huollon jälkeen.
Nollaaminen tapahtuu seuraavasti:


)
Katkaise virta.

)
Paina mittaristossa oikealla olevaa
".../000"
-painiketta ja pidä sitä alas
painettuna.

)
Kytke virta. Osamatkamittarin
lukema alkaa juosta takaperin.

)
Vapauta painike vasta, kun
mittariston keskusnäytössä näkyy
= 0
(avainsymboli poistuu näytöstä). Kuljettajan ajotavasta riippuen voi
olla syytä seurata kilometritarkas-
tuksen sijaan tietyin aikavälein teh-
tävän tarkastuksen ajankohtaa.
Avainsymboli saattaa siis ilmaan-
tua näkyviin myös silloin, jos vii-
meisestä määräaikaishuollosta on
kulunut kaksi vuotta.

Määräaikaishuollon ajankohta ohitettu
Aina viiden sekunnin ajan sytytysvirran
kytkemisestä avainsymboli vilkkuu

muistutukseksi siitä, että huolto on suo-
ritettava mitä pikimmiten.

Esimerkki:
Olet ylittänyt määräaikais-
huollon kilometrimäärän 300 kilometrillä.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli palaa edelleen
.
Huoltotietojen katselu
Voit milloin tahansa saada näyttöön
huoltotiedot.
Nämä tiedot näkyvät mallista riippuen
manuaalisen check-toiminnon selauk-
sen ajan.


)
Paina mittaristossa oikealla olevaa
".../000

"
-painiketta lyhyesti.
Huoltotiedot tulevat muutaman
sekunnin ajaksi näkyviin mittariston
keskusnäyttöön ja katoavat sitten.

1
42
HALLINTALAITTEET

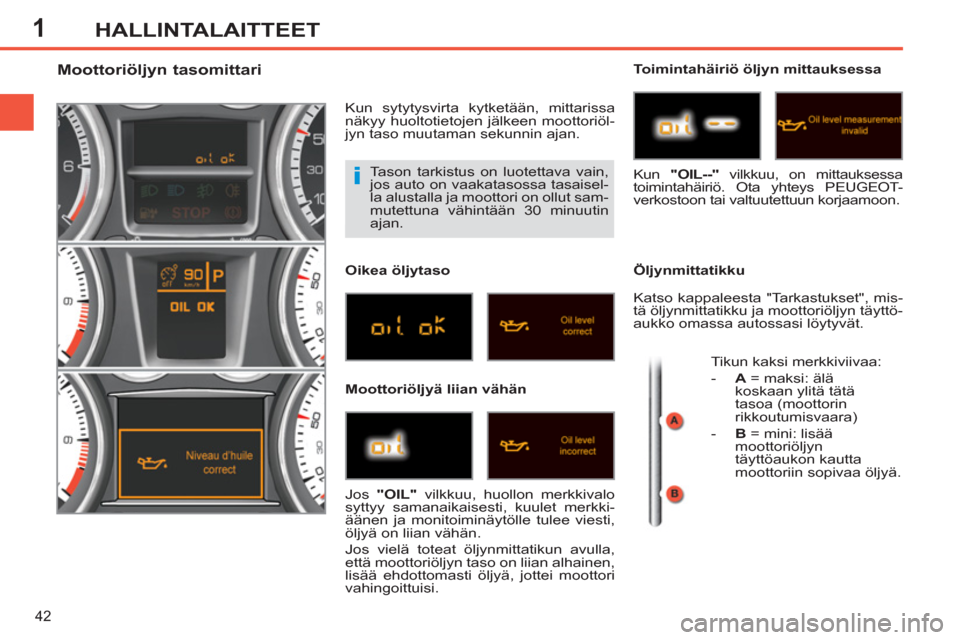

Tason tarkistus on luotettava vain,
jos auto on vaakatasossa tasaisel-
la alustalla ja moottori on ollut sam-
mutettuna vähintään 30 minuutin
ajan.















Moottoriöljyn tasomittari

Kun sytytysvirta kytketään, mittarissa
näkyy huoltotietojen jälkeen moottoriöl-
jyn taso muutaman sekunnin ajan.

Oikea öljytaso

Moottoriöljyä liian vähän
Toimintahäiriö öljyn mittauksessa

Öljynmittatikku
Jos "OIL"
vilkkuu, huollon merkkivalo
syttyy samanaikaisesti, kuulet merkki-
äänen ja monitoiminäytölle tulee viesti,
öljyä on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jottei moottori
vahingoittuisi. Kun "O

IL

--"
vilkkuu, on mittauksessa
toimintahäiriö. Ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Katso kappaleesta "Tarkastukset", mis-
tä öljynmittatikku ja moottoriöljyn täyttö-
aukko omassa autossasi löytyvät.
Tikun kaksi merkkiviivaa:


- A
= maksi: älä
koskaan ylitä tätä
tasoa (moottorin
rikkoutumisvaara)

- B
= mini: lisää
moottoriöljyn
täyttöaukon kautta
moottoriin sopivaa öljyä.

1
43
HALLINTALAITTEET

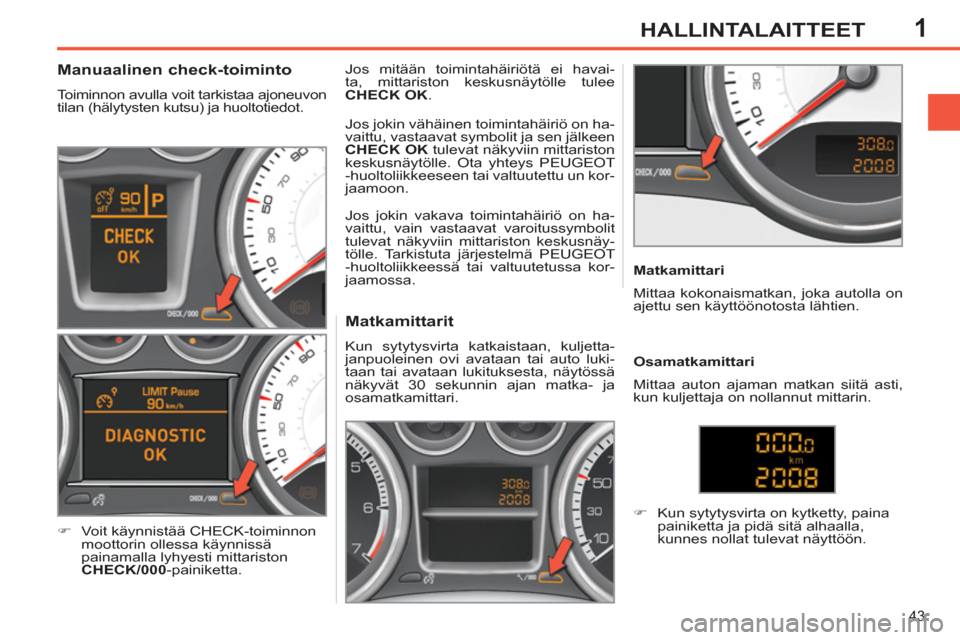

Matkamittarit

Kun sytytysvirta katkaistaan, kuljetta-
janpuoleinen ovi avataan tai auto luki-
taan tai avataan lukituksesta, näytössä
näkyvät 30 sekunnin ajan matka- ja
osamatkamittari.
Matkamittari

Osamatkamittari


)
Kun sytytysvirta on kytketty, paina
painiketta ja pidä sitä alhaalla,
kunnes nollat tulevat näyttöön.














Manuaalinen check-toiminto

Toiminnon avulla voit tarkistaa ajoneuvon
tilan (hälytysten kutsu) ja huoltotiedot.


)
Voit käynnistää CHECK-toiminnon
moottorin ollessa käynnissä
painamalla lyhyesti mittariston
CHECK/000
-painiketta. Jos mitään toimintahäiriötä ei havai-
ta, mittariston keskusnäytölle tulee
CHECK OK
.
Jos jokin vakava toimintahäiriö on ha-
vaittu, vain vastaavat varoitussymbolit
tulevat näkyviin mittariston keskusnäy-
tölle. Tarkistuta järjestelmä PEUGEOT
-huoltoliikkeessä tai valtuutetussa kor-
jaamossa. Jos jokin vähäinen toimintahäiriö on ha-
vaittu, vastaavat symbolit ja sen jälkeen
CHECK OK
tulevat näkyviin mittariston
keskusnäytölle. Ota yhteys PEUGEOT
-huoltoliikkeeseen tai valtuutettu un kor-
jaamoon.
Mittaa auton ajaman matkan siitä asti,
kun kuljettaja on nollannut mittarin. Mittaa kokonaismatkan, joka autolla on
ajettu sen käyttöönotosta lähtien.

1
44
HALLINTALAITTEET









Mittariston valaistuksen himmennin

Himmentimellä voidaan manuaalises-
ti säätää hallintalaitteiden valaistusta
luonnonvalon mukaan. Himmennin toi-
mii vain, kun valot huomiovaloja lukuun
ottamatta ovat päällä.

Aktivointi


)
Paina painiketta, jolla voit muuttaa
hallintalaitteiston valaistuksen
tehoa.

)
Kun valaistus on
minimisäädössään, vapauta painike
ja paina uudelleen lisätäksesi
valaistuksen tehoa,
tai


)
kun valaistus on
maksimisäädössään, vapauta
painike ja paina uudelleen
vähentääksesi valaistuksen tehoa.

)
Kun mittarivalaistus on sopiva,
vapauta painike.

Toiminnanesto
Kun valot on sammutettu tai ne ovat päi-
vävalaistustilassa (huomiovaloilla varus-
tetuissa autoissa), painike ei toimi.

2
45
MONITOIMINÄYTÖT

Näytöruudun näytöt

Olosuhteista riippuen, näyttöön tulee:


- kellonaika

- päivämäärä

- ulkolämpötila ilmastointilaitteen kans-
sa (asteluku vilkkuu, kun tienpinta al-
kaa jäätyä.)

- ajotietokone,

- varoitusviestit,

- näyttölaitteen ja auton varusteiden
parametrien asetusvalikot.

MUSTAVALKOINEN NÄYTTÖ A (EI WIP SOUND -JÄRJESTELMÄÄ)
Kytkimet
Päävalikko

Näyttöä käytetään kolmella painikkeella:


- ESC
-painikkeella keskeytetään käyn-
nissä oleva toiminto.

- MENU
-painikkeella selataan valik-
koja ja alivalikkoja.

- OK
-painikkeella valitaan haluttu va-
likko tai alivalikko.


)
Voit selata seuraavia päävalikon

valikkoja MENU
-painikkeella:


- ajoneuvon asetukset

- asetusvaihtoehdot

- näytön säädöt

- kielet

- yksiköt

)
Avaa haluamasi valikko painamalla OK
.

2
46
MONITOIMINÄYTÖT

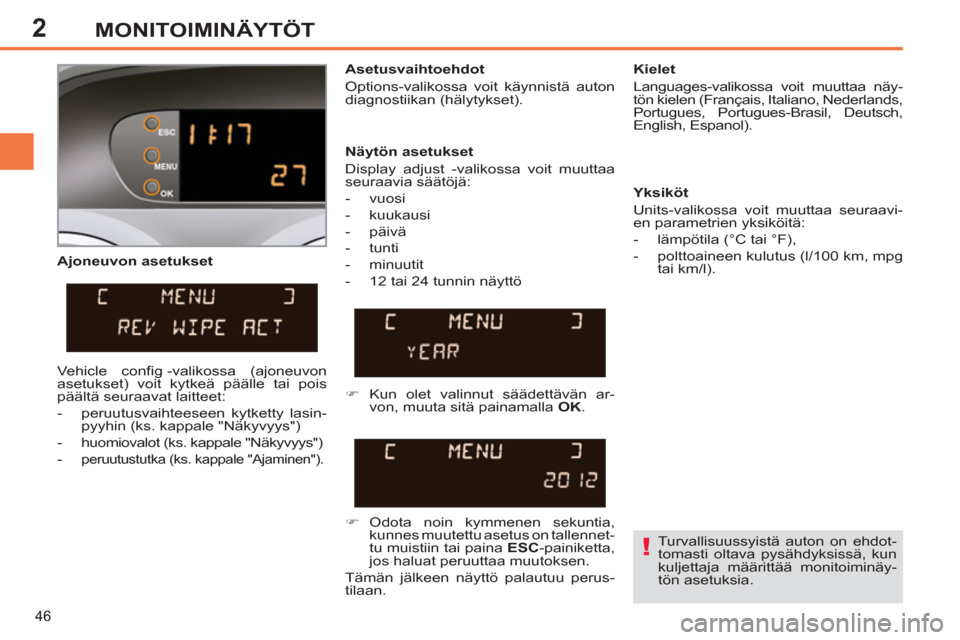

Ajoneuvon asetukset
Asetusvaihtoehdot
Options-valikossa voit käynnistä auton
diagnostiikan (hälytykset).
Kielet
Languages-valikossa voit muuttaa näy-
tön kielen (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Espanol).

Näytön asetukset
Display adjust -valikossa voit muuttaa
seuraavia säätöjä:


- vuosi

- kuukausi

- päivä

- tunti

- minuutit

- 12 tai 24 tunnin näyttö
Yksiköt
Units-valikossa voit muuttaa seuraavi-
en parametrien yksiköitä:


- lämpötila (°C tai °F),

- polttoaineen kulutus (l/100 km, mpg
tai km/l).




)
Kun olet valinnut säädettävän ar-
von, muuta sitä painamalla OK
.


)
Odota noin kymmenen sekuntia,
kunnes muutettu asetus on tallennet-
tu muistiin tai paina ESC
-painiketta,
jos haluat peruuttaa muutoksen.
Tämän jälkeen näyttö palautuu perus-
tilaan.

Vehicle confi g -valikossa (ajoneuvon
asetukset) voit kytkeä päälle tai pois
päältä seuraavat laitteet:


- peruutusvaihteeseen kytketty lasin-
pyyhin (ks. kappale "Näkyvyys")

- huomiovalot (ks. kappale "Näkyvyys")

-
peruutustutka (ks. kappale "Ajaminen").



Turvallisuussyistä auton on ehdot-
tomasti oltava pysähdyksissä, kun
kuljettaja määrittää monitoiminäy-
tön asetuksia.

2
47
MONITOIMINÄYTÖT

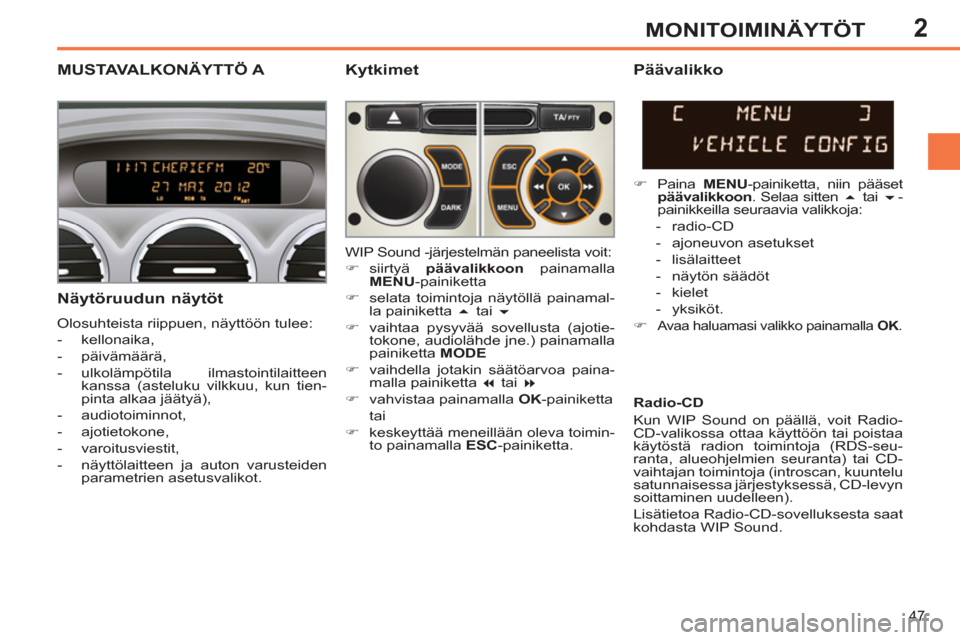

MUSTAVALKONÄYTTÖ A
Kytkimet

Näytöruudun näytöt

Olosuhteista riippuen, näyttöön tulee:


- kellonaika,

- päivämäärä,

- ulkolämpötila ilmastointilaitteen
kanssa (asteluku vilkkuu, kun tien-
pinta alkaa jäätyä),

- audiotoiminnot,

- ajotietokone,

- varoitusviestit,

- näyttölaitteen ja auton varusteiden
parametrien asetusvalikot.



Päävalikko



)
Paina MENU
-painiketta, niin pääset
päävalikkoon
. Selaa sitten
tai
-
painikkeilla seuraavia valikkoja:


- radio-CD

- ajoneuvon asetukset

- lisälaitteet

- näytön säädöt

- kielet

- yksiköt.

)

Avaa haluamasi valikko painamalla OK
.

WIP Sound -järjestelmän paneelista voit :


)
siirtyä päävalikkoon
painamalla
MENU
-painiketta

)
selata toimintoja näytöllä painamal-
la painiketta
tai


)
vaihtaa pysyvää sovellusta (ajotie-
tokone, audiolähde jne.) painamalla
painiketta MODE


)
vaihdella jotakin säätöarvoa paina-
malla painiketta
tai


)
vahvistaa painamalla OK
-painiketta
tai

)
keskeyttää meneillään oleva toimin-
to painamalla ESC
-painiketta.

Radio-CD
Kun WIP Sound on päällä, voit Radio-
CD-valikossa ottaa käyttöön tai poistaa
käytöstä radion toimintoja (RDS-seu-
ranta, alueohjelmien seuranta) tai CD-
vaihtajan toimintoja (introscan, kuuntelu
satunnaisessa järjestyksessä, CD-levyn
soittaminen uudelleen).
Lisätietoa Radio-CD-sovelluksesta saat
kohdasta WIP Sound.

2
48
MONITOIMINÄYTÖT

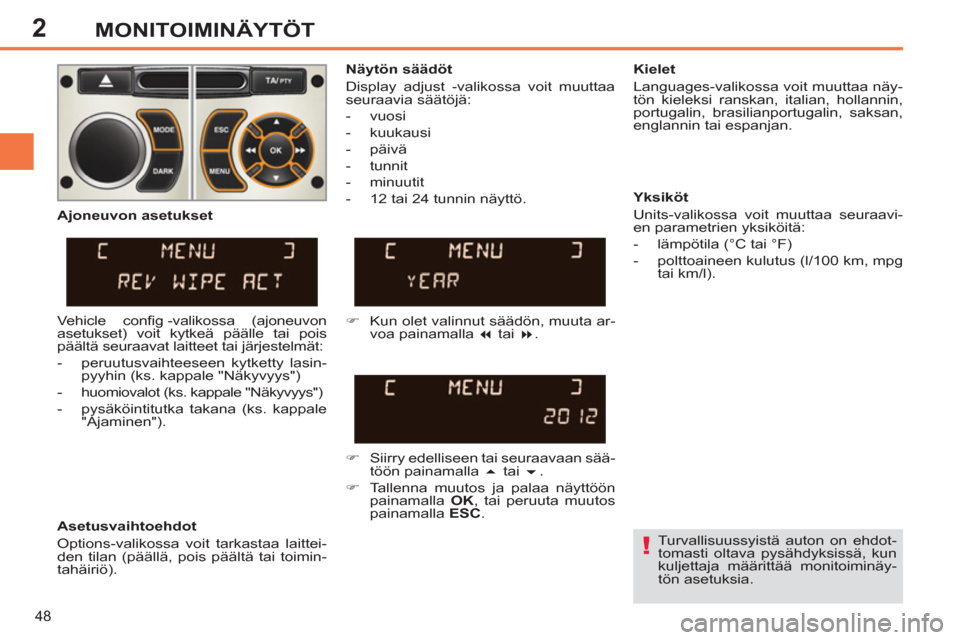

Turvallisuussyistä auton on ehdot-
tomasti oltava pysähdyksissä, kun
kuljettaja määrittää monitoiminäy-
tön asetuksia.

Näytön säädöt
Display adjust -valikossa voit muuttaa
seuraavia säätöjä:


- vuosi

- kuukausi

- päivä

- tunnit

- minuutit

- 12 tai 24 tunnin näyttö.
Kielet
Languages-valikossa voit muuttaa näy-
tön kieleksi ranskan, italian, hollannin,
portugalin, brasilianportugalin, saksan,
englannin tai espanjan.

Yksiköt
Units-valikossa voit muuttaa seuraavi-
en parametrien yksiköitä:


- lämpötila (°C tai °F)

- polttoaineen kulutus (l/100 km, mpg
tai km/l).



)
Kun olet valinnut säädön, muuta ar-
voa painamalla
tai
.


)
Siirry edelliseen tai seuraavaan sää-
töön painamalla
tai
.

)
Tallenna muutos ja palaa näyttöön
painamalla OK
, tai peruuta muutos
painamalla ESC
.



Ajoneuvon asetukset


Asetusvaihtoehdot
Options-valikossa voit tarkastaa laittei-
den tilan (päällä, pois päältä tai toimin-
tahäiriö). Vehicle confi g -valikossa (ajoneuvon
asetukset) voit kytkeä päälle tai pois
päältä seuraavat laitteet tai järjestelmät:


- peruutusvaihteeseen kytketty lasin-
pyyhin (ks. kappale "Näkyvyys")

- huomiovalot (ks. kappale "Näkyvyys")

- pysäköintitutka takana (ks. kappale
"Ajaminen").
