Page 141 of 236
9
PRAKTISK INFORMATION

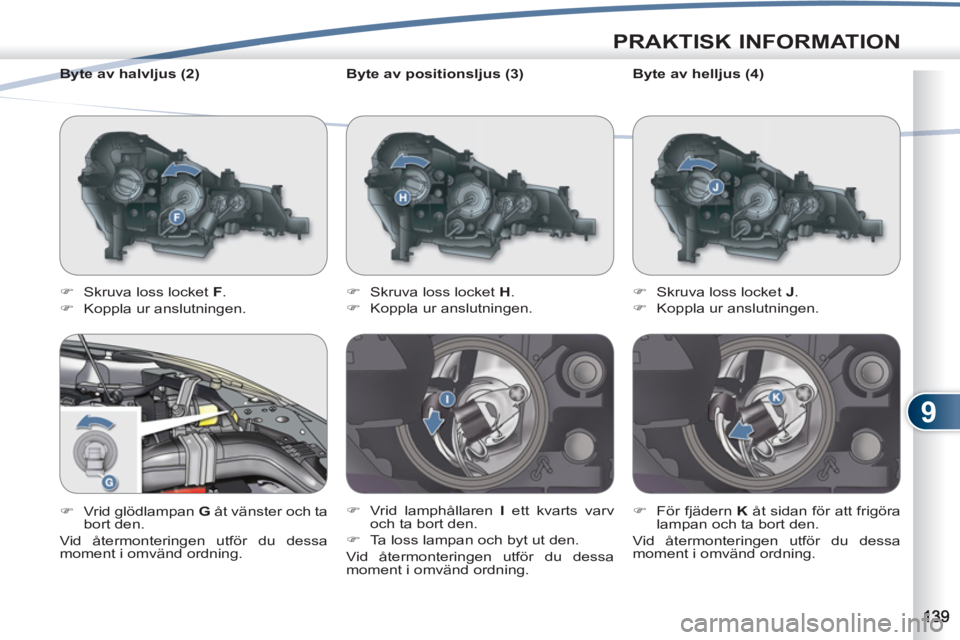

Byte av positionsljus (3)
)
Skruva loss locket H
.
)
Koppla ur anslutningen.
)
Vrid lamphållaren I
ett kvarts varv
och ta bort den.
)
Ta loss lampan och byt ut den.
Vid återmonteringen utför du dessa
moment i omvänd ordning.
)
Skruva loss locket F
.
)
Koppla ur anslutningen.
)
Vrid glödlampan G
åt vänster och ta
bort den.
Vid återmonteringen utför du dessa
moment i omvänd ordning.
Byte av halvljus (2)
Byte av helljus (4)
)
Skruva loss locket J
.
)
Koppla ur anslutningen.
)
För fjädern K
åt sidan för att frigöra
lampan och ta bort den.
Vid återmonteringen utför du dessa
moment i omvänd ordning.
Page 142 of 236
9
PRAKTISK INFORMATION
)

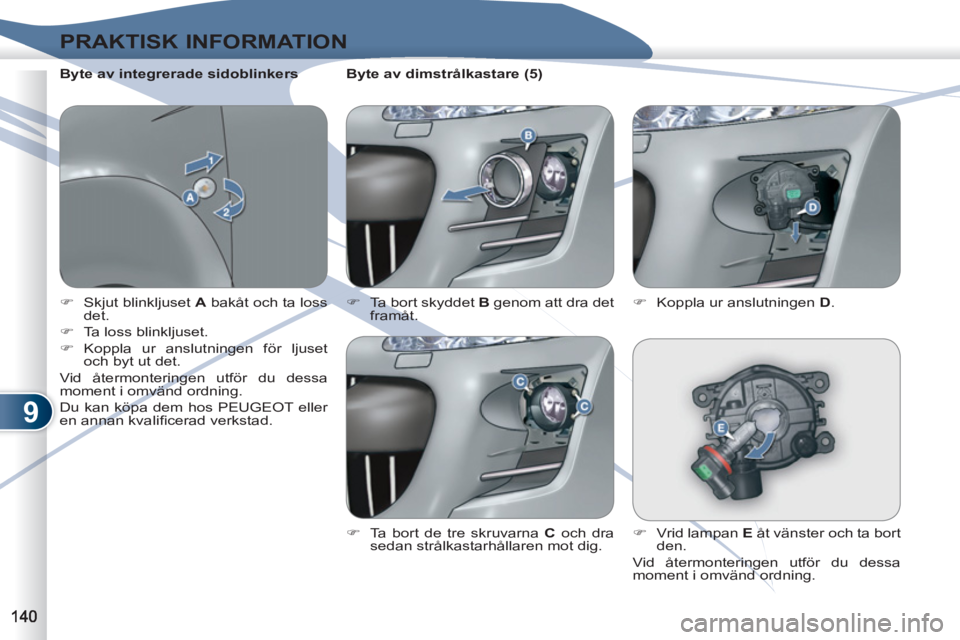

Skjut blinkljuset A
bakåt och ta loss
det.
)
Ta loss blinkljuset.
)
Koppla ur anslutningen för ljuset
och byt ut det.
Vid återmonteringen utför du dessa
moment i omvänd ordning.
Du kan köpa dem hos PEUGEOT eller
en annan kvalifi cerad verkstad.
Byte av integrerade sidoblinkers
)
Ta bort skyddet B
genom att dra det
framåt.
Byte av dimstrålkastare (5)
)
Ta bort de tre skruvarna C
och dra
sedan strålkastarhållaren mot dig.
)
Koppla ur anslutningen D
.
)
Vrid lampan E
åt vänster och ta bort
den.
Vid återmonteringen utför du dessa
moment i omvänd ordning.
Page 143 of 236
9
PRAKTISK INFORMATION

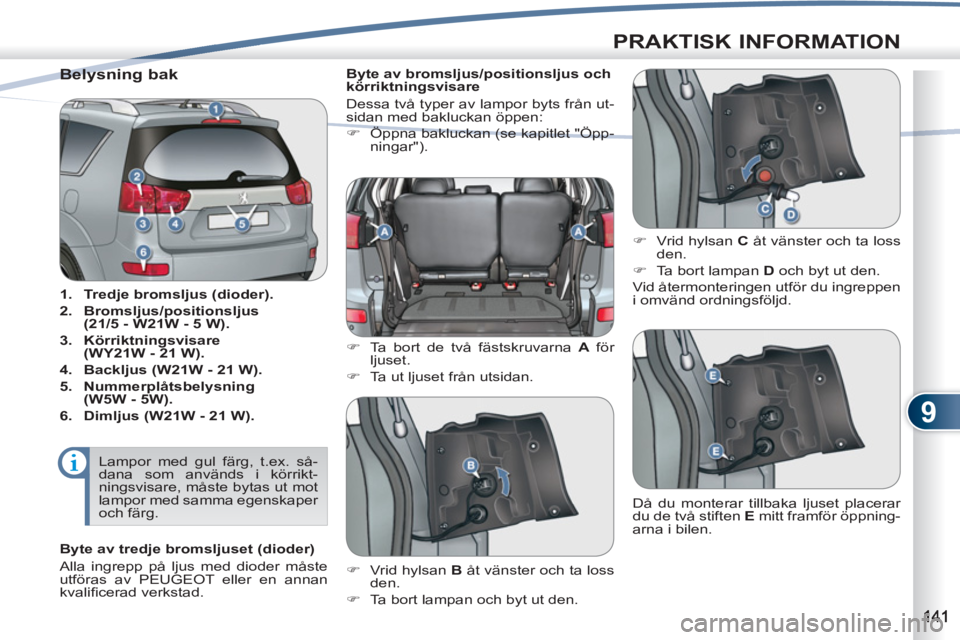

Belysning bak
1.
Tredje bromsljus (dioder).
2.
Bromsljus/positionsljus
(21/5 - W21W - 5 W).
3.
Körriktningsvisare
(WY21W - 21 W).
4.
Backljus (W21W - 21 W).
5.
Nummerplåtsbelysning
(W5W - 5W).
6.
Dimljus (W21W - 21 W).
Byte av bromsljus/positionsljus och
körriktningsvisare
Dessa två typer av lampor byts från ut-
sidan med bakluckan öppen:
)
Öppna bakluckan (se kapitlet "Öpp-
ningar").
)
Ta bort de två fästskruvarna A
för
ljuset.
)
Ta ut ljuset från utsidan.
)
Vrid hylsan C
åt vänster och ta loss
den.
)
Ta bort lampan D
och byt ut den.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd.
)
Vrid hylsan B
åt vänster och ta loss
den.
)
Ta bort lampan och byt ut den. Då du monterar tillbaka ljuset placerar
du de två stiften E
mitt framför öppning-
arna i bilen. Lampor med gul färg, t.ex. så-
dana som används i körrikt-
ningsvisare, måste bytas ut mot
lampor med samma egenskaper
och färg.
Byte av tredje bromsljuset (dioder)
Alla ingrepp på ljus med dioder måste
utföras av PEUGEOT eller en annan
kvalifi cerad verkstad.
Page 144 of 236
9
PRAKTISK INFORMATION

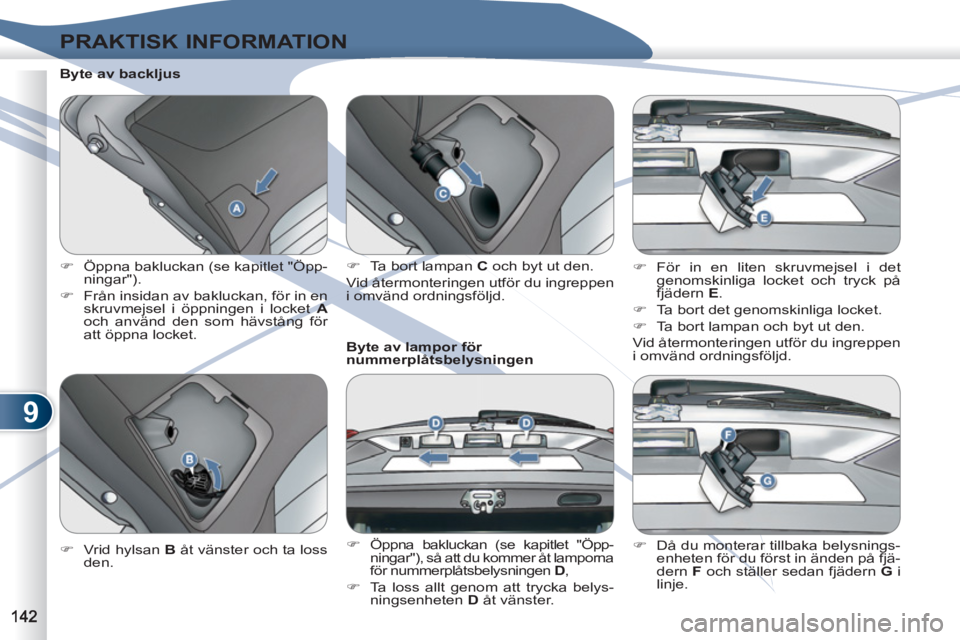

Byte av backljus
)
Öppna bakluckan (se kapitlet "Öpp-
ningar").
)
Från insidan av bakluckan, för in en
skruvmejsel i öppningen i locket A
och använd den som hävstång för
att öppna locket.
Byte av lampor för
nummerplåtsbelysningen
)
Öppna bakluckan (se kapitlet "Öpp-
ningar"), så att du kommer åt lamporna
för nummerplåtsbelysningen D
,
)
Ta loss allt genom att trycka belys-
ningsenheten D
åt vänster.
)
Vrid hylsan B
åt vänster och ta loss
den.
)
Ta bort lampan C
och byt ut den.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd.
)
För in en liten skruvmejsel i det
genomskinliga locket och tryck på
fjädern E
.
)
Ta bort det genomskinliga locket.
)
Ta bort lampan och byt ut den.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd.
)
Då du monterar tillbaka belysnings-
enheten för du först in änden på fjä-
dern F
och ställer sedan fjädern G
i
linje.
Page 145 of 236
9
PRAKTISK INFORMATION

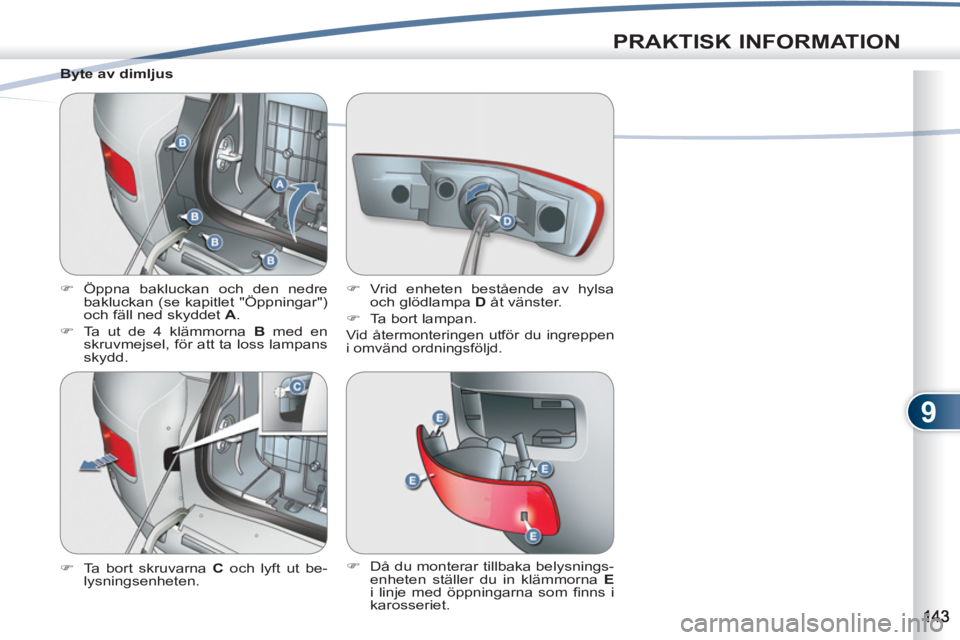

Byte av dimljus
)
Öppna bakluckan och den nedre
bakluckan (se kapitlet "Öppningar")
och fäll ned skyddet A
.
)
Ta ut de 4 klämmorna B
med en
skruvmejsel, för att ta loss lampans
skydd.
)
Ta bort skruvarna C
och lyft ut be-
lysningsenheten.
)
Vrid enheten bestående av hylsa
och glödlampa D
åt vänster.
)
Ta bort lampan.
Vid återmonteringen utför du ingreppen
i omvänd ordningsföljd.
)
Då du monterar tillbaka belysnings-
enheten ställer du in klämmorna E
i linje med öppningarna som fi nns i
karosseriet.
Page 146 of 236
9
PRAKTISK INFORMATION

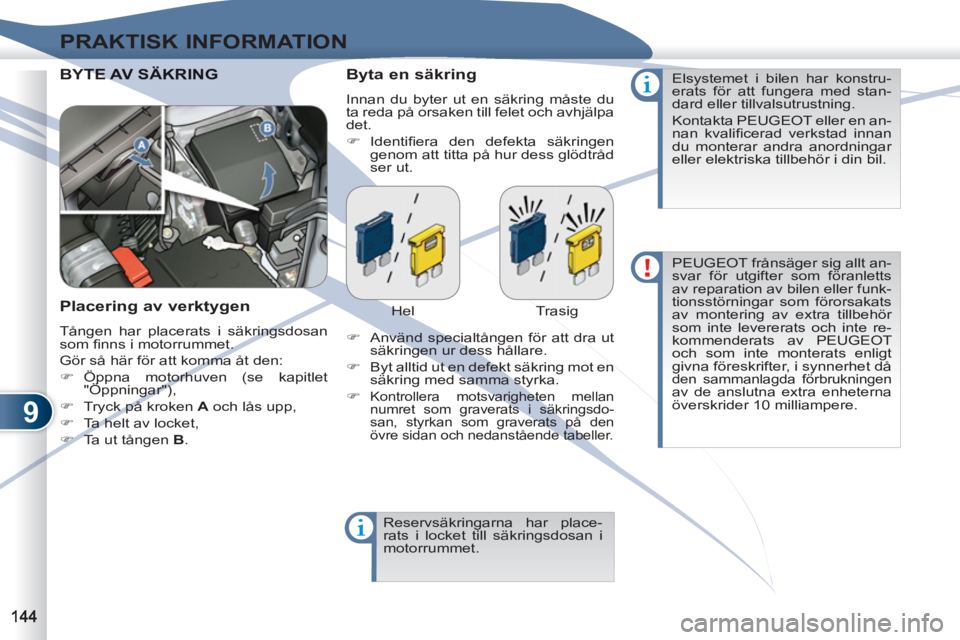

BYTE YTE AV SÄKRING
Byta en säkring
Innan du byter ut en säkring måste du
ta reda på orsaken till felet och avhjälpa
det.
)
Identifi era den defekta säkringen
genom att titta på hur dess glödtråd
ser ut.
Placering av verktygen
Tången har placerats i säkringsdosan
som fi nns i motorrummet.
Gör så här för att komma åt den:
)
Öppna motorhuven (se kapitlet
"Öppningar"),
)
Tryck på kroken A
och lås upp,
)
Ta helt av locket,
)
Ta ut tången B
.
Hel Trasig
)
Använd specialtången för att dra ut
säkringen ur dess hållare.
)
Byt alltid ut en defekt säkring mot en
säkring med samma styrka.
)
Kontrollera motsvarigheten mellan
numret som graverats i säkringsdo-
san, styrkan som graverats på den
övre sidan och nedanstående tabeller.
Reservsäkringarna har place-
rats i locket till säkringsdosan i
motorrummet. Elsystemet i bilen har konstru-
erats för att fungera med stan-
dard eller tillvalsutrustning.
Kontakta PEUGEOT eller en an-
nan kvalifi cerad verkstad innan
du monterar andra anordningar
eller elektriska tillbehör i din bil.
PEUGEOT frånsäger sig allt an-
svar för utgifter som föranletts
av reparation av bilen eller funk-
tionsstörningar som förorsakats
av montering av extra tillbehör
som inte levererats och inte re-
kommenderats av PEUGEOT
och som inte monterats enligt
givna föreskrifter, i synnerhet då
den sammanlagda förbrukningen av de anslutna extra enheterna
överskrider 10 milliampere.
Page 147 of 236
9
PRAKTISK INFORMATION

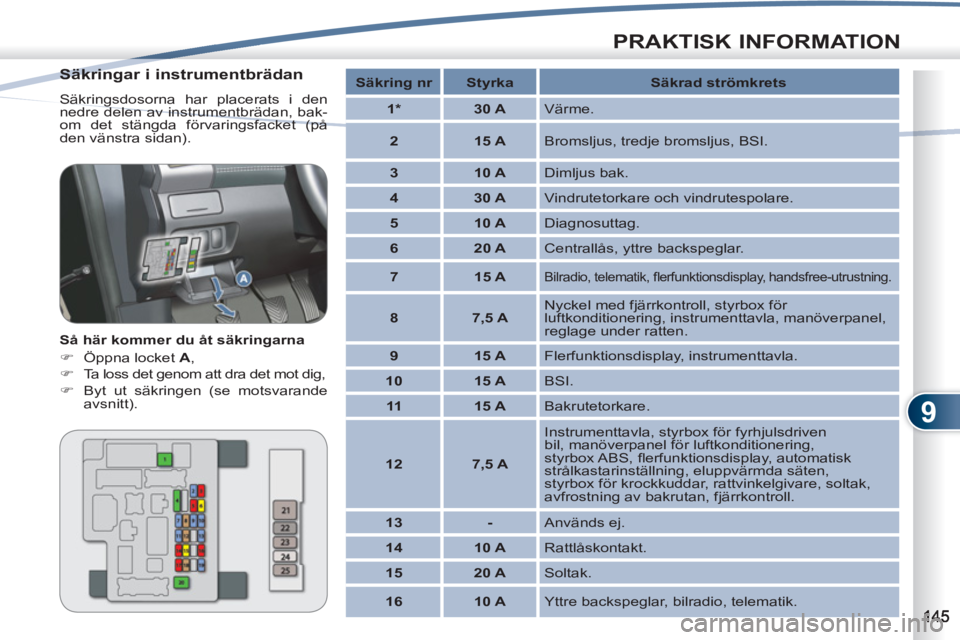

Säkringar i instrumentbrädan
Säkringsdosorna har placerats i den
nedre delen av instrumentbrädan, bak-
om det stängda förvaringsfacket (på
den vänstra sidan).
Så här kommer du åt säkringarna
)
Öppna locket A
,
)
Ta loss det genom att dra det mot dig,
)
Byt ut säkringen (se motsvarande
avsnitt).
Säkring nr
Styrka
Säkrad strömkrets
1*
30 A
Värme.
2
15 A
Bromsljus, tredje bromsljus, BSI.
3
10 A
Dimljus bak.
4
30 A
Vindrutetorkare och vindrutespolare.
5
10 A
Diagnosuttag.
6
20 A
Centrallås, yttre backspeglar.
7
15 A
Bilradio, telematik, fl erfunktionsdisplay, handsfree-utrustning.
8
7,5 A
Nyckel med fjärrkontroll, styrbox för
luftkonditionering, instrumenttavla, manöverpanel,
reglage under ratten.
9
15 A
Flerfunktionsdisplay, instrumenttavla.
10
15 A
BSI.
11
15 A
Bakrutetorkare.
12
7,5 A
Instrumenttavla, styrbox för fyrhjulsdriven
bil, manöverpanel för luftkonditionering,
styrbox ABS, fl erfunktionsdisplay, automatisk
strålkastarinställning, eluppvärmda säten,
styrbox för krockkuddar, rattvinkelgivare, soltak,
avfrostning av bakrutan, fjärrkontroll.
13
-
Används ej.
14
10 A
Rattlåskontakt.
15
20 A
Soltak.
16
10 A
Yttre backspeglar, bilradio, telematik.
Page 148 of 236
9
PRAKTISK INFORMATION

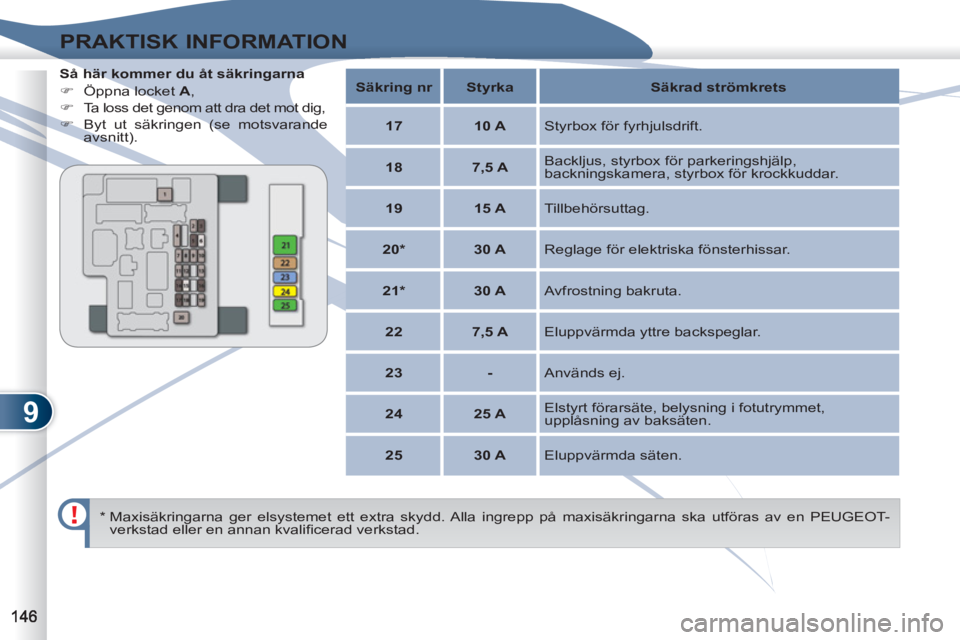

Så här kommer du åt säkringarna
)
Öppna locket A
,
)
Ta loss det genom att dra det mot dig,
)
Byt ut säkringen (se motsvarande
avsnitt).
* Maxisäkringarna ger elsystemet ett extra skydd. Alla ingrepp på maxisäkringarna ska utföras av en PEUGEOT-
verkstad eller en annan kvalifi cerad verkstad.
Säkring nr
Styrka
Säkrad strömkrets
17
10 A
Styrbox för fyrhjulsdrift.
18
7,5 A
Backljus, styrbox för parkeringshjälp,
backningskamera, styrbox för krockkuddar.
19
15 A
Tillbehörsuttag.
20
*
30 A
Reglage för elektriska fönsterhissar.
21*
30 A
Avfrostning bakruta.
22
7,5 A
Eluppvärmda yttre backspeglar.
23
-
Används ej.
24
25 A
Elstyrt förarsäte, belysning i fotutrymmet,
upplåsning av baksäten.
25
30 A
Eluppvärmda säten.
Page 149 of 236
9
PRAKTISK INFORMATION

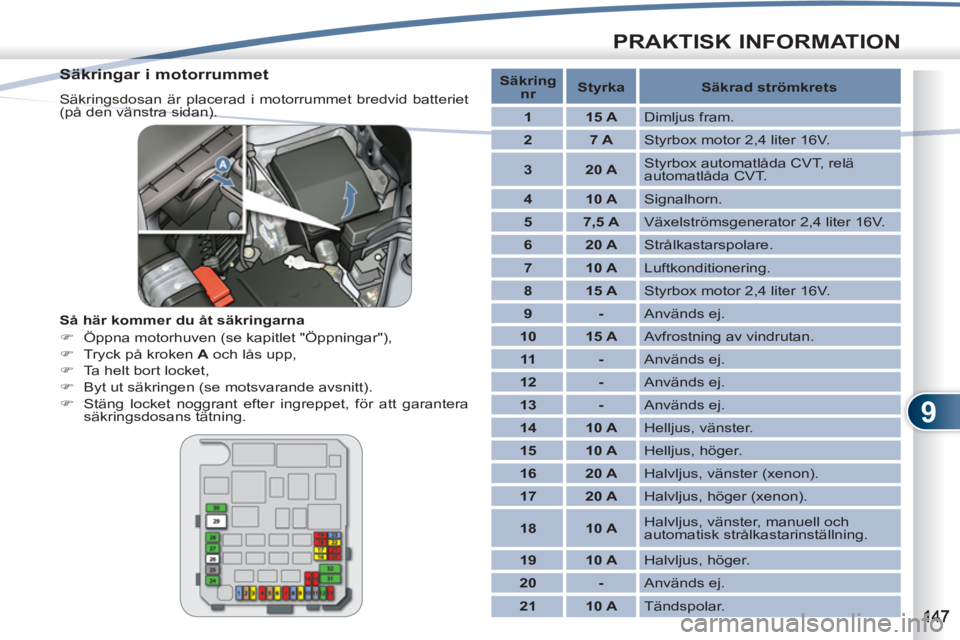

Säkringar i motorrummet
Säkringsdosan är placerad i motorrummet bredvid batteriet
(på den vänstra sidan).
Så här kommer du åt säkringarna
)
Öppna motorhuven (se kapitlet "Öppningar"),
)
Tryck på kroken A
och lås upp,
)
Ta helt bort locket,
)
Byt ut säkringen (se motsvarande avsnitt).
)
Stäng locket noggrant efter ingreppet, för att garantera
säkringsdosans tätning.
Säkring
nr
Styrka
Säkrad strömkrets
1
15 A
Dimljus fram.
2
7 A
Styrbox motor 2,4 liter 16V.
3
20 A
Styrbox automatlåda CVT, relä
automatlåda CVT.
4
10 A
Signalhorn.
5
7,5 A
Växelströmsgenerator 2,4 liter 16V.
6
20 A
Strålkastarspolare.
7
10 A
Luftkonditionering.
8
15 A
Styrbox motor 2,4 liter 16V.
9
-
Används ej.
10
15 A
Avfrostning av vindrutan.
11
-
Används ej.
12
-
Används ej.
13
-
Används ej.
14
10 A
Helljus, vänster.
15
10 A
Helljus, höger.
16
20 A
Halvljus, vänster (xenon).
17
20 A
Halvljus, höger (xenon).
18
10 A
Halvljus, vänster, manuell och
automatisk strålkastarinställning.
19
10 A
Halvljus, höger.
20
-
Används ej.
21
10 A
Tändspolar.
Page 150 of 236
9
PRAKTISK INFORMATION
Reservsäkringar
Reservsäkringarna är placerade under locket till säkringsdo-
san i motorrummet.
Locket innehåller inga reservsäkringar med styrkan
7,5 A, 25 A eller 30 A. Om ett problem uppstår i nå-
gon av säkringarna med denna strömstyrka, ska den
defekta säkringen ersättas på följande sätt:
En säkring på 7,5 A
ska bytas ut mot en r
eservsäk-
ring på 10 A
, en säkring på 25 A
mot en reservsäk-
ring på 20 A
och en säkring på 30 A
mot säkringen
för ljudsystemet (nr 31)
.
* Maxisäkringarna ger elsystemet ett extra skydd. Alla ingrepp på maxisäkringarna ska utföras av PEUGEOT eller på
en annan kvalifi cerad verkstad.
Säkring nr
Styrka
Säkrad strömkrets
22
20 A
Styrbox motor, detektor för vatten i bränslet, insprutningspump (Diesel), luftmängdmätare, sensorer
för närvaro av vatten, lambdasond, givare kamaxelläge, magnetventil för urluftning av kolfi lterbehål-
lare, hastighetsmätare, magnetventil för variabel kamaxelinställning (VTC), magnetventil EGR.
23
15 A
Bensinpump, bränslemätare.
24
*
30 A
Startmotor.
25
-
Används ej.
26*
40 A
Styrbox ABS, styrbox ASC.
27
*
30 A
Styrbox ABS, styrbox ASC.
28
*
30 A
Fläkt för kondensatorn.
29
*
40 A
Kylarfl äkt.
30
30 A
Säkringsdosa i kupén.
31
30 A
Ljudförstärkare.
32
30 A
Styrbox dieselmotor.
Säkring nr
Styrka
33
10 A
34
15 A
35
20 A
