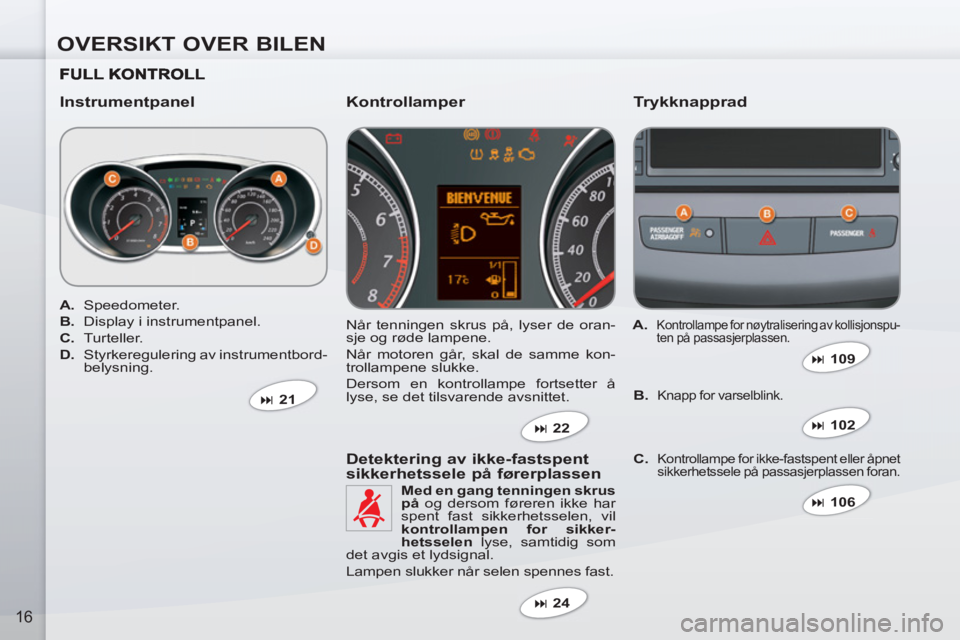

OVERSIKT OVER BILEN
16

Instrumentpanel
Trykknapprad

Når tenningen skrus på, lyser de oran-
sje og røde lampene.
Når motoren går, skal de samme kon-
trollampene slukke.
Dersom en kontrollampe fortsetter å
lyse, se det tilsvarende avsnittet.

Kontrollamper




21


A.

Kontrollampe for nøytralisering av kollisjonspu-
ten på passasjerplassen.


109

B.

Knapp for varselblink.



102

C.

Kontrollampe for ikke-fastspent eller åpnet
sikkerhetssele på passasjerplassen foran.




106


22



Detektering av ikke-fastspent
sikkerhetssele på førerplassen

Med en gang tenningen skrus
på
og dersom føreren ikke har
spent fast sikkerhetsselen, vil
kontrollampen for sikker-
hetsselen
lyse, samtidig som
det avgis et lydsignal.
Lampen slukker når selen spennes fast.



24


A.
Speedometer.

B.
Display i instrumentpanel.

C.
Turteller.

D.
Styrkeregulering av instrumentbord-
belysning.

1
KONTROLL UNDER KJØRING
IINSTRUMENTPANEIINSTRUMENTPANEL

3.
Display i instrumentpanelet:


- Varsler og tilstander.

- Kilometerteller og trippteller.

- Vedlikeholdsindikator.

- Kjølevæsketermometer.

- Tilgang til kjørecomputerens in-
formasjon.

- Hastighetsregulatorens innstillinger.

- Regulering alys i dashbord og pa-
rametrering.

- Drivstoffnivå.

- Utvendig temperatur.

- Transmisjonsmodus.

Instrumentpanel med urskiver og kon-
trollamper. Disse gir føreren informasjon
om igangsetting av et system (kontrol-
lamper for kjøring eller nøytralisering)
eller feil på et system (varsellampe).
Display type 1
Display type 2


1.
Turteller.

2.
Speedometer.

1
KONTROLL UNDER KJØRING

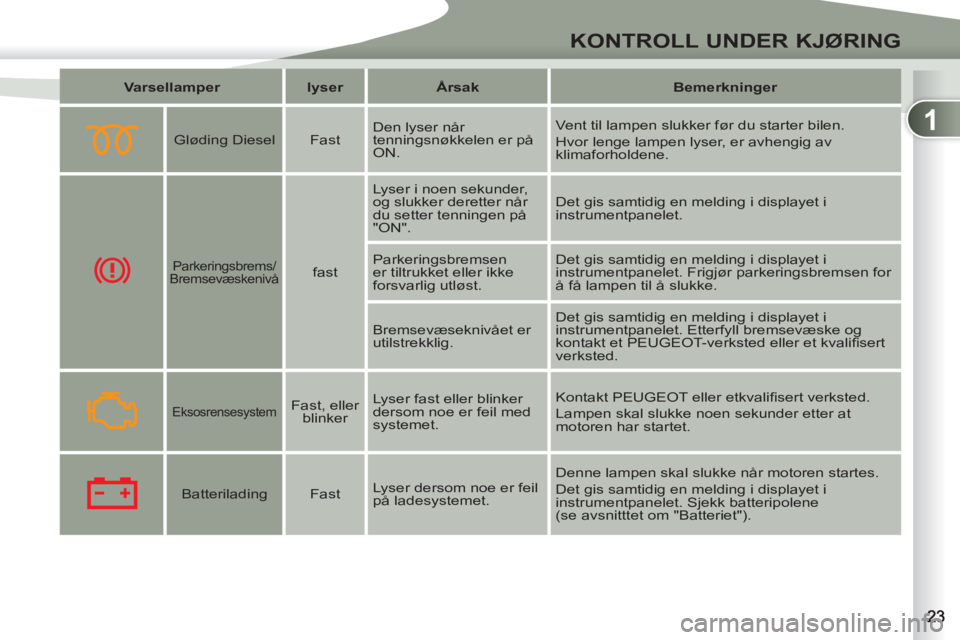

Varsellamper



lyser



Årsak



Bemerkninger







Gløding Diesel
Fast Den lyser når
tenningsnøkkelen er på
ON. Vent til lampen slukker før du starter bilen.
Hvor lenge lampen lyser, er avhengig av
klimaforholdene.




Parkeringsbrems/
Bremsevæskenivå

fast Lyser i noen sekunder,
og slukker deretter når
du setter tenningen på
"ON". Det gis samtidig en melding i displayet i
instrumentpanelet.
Parkeringsbremsen
er tiltrukket eller ikke
forsvarlig utløst. Det gis samtidig en melding i displayet i
instrumentpanelet. Frigjør parkeringsbremsen for
å få lampen til å slukke.
Bremsevæseknivået er
utilstrekklig. Det gis samtidig en melding i displayet i
instrumentpanelet. Etterfyll bremsevæske og
kontakt et PEUGEOT-verksted eller et kvalifi sert
verksted.




Eksosrensesystem

Fast, eller
blinker Lyser fast eller blinker
dersom noe er feil med
systemet. Kontakt PEUGEOT eller etkvalifi sert verksted.
Lampen skal slukke noen sekunder etter at
motoren har startet.




Batterilading
Fast Lyser dersom noe er feil
på ladesystemet. Denne lampen skal slukke når motoren startes.
Det gis samtidig en melding i displayet i
instrumentpanelet. Sjekk batteripolene
(se avsnitttet om "Batteriet").

1
KONTROLL UNDER KJØRING

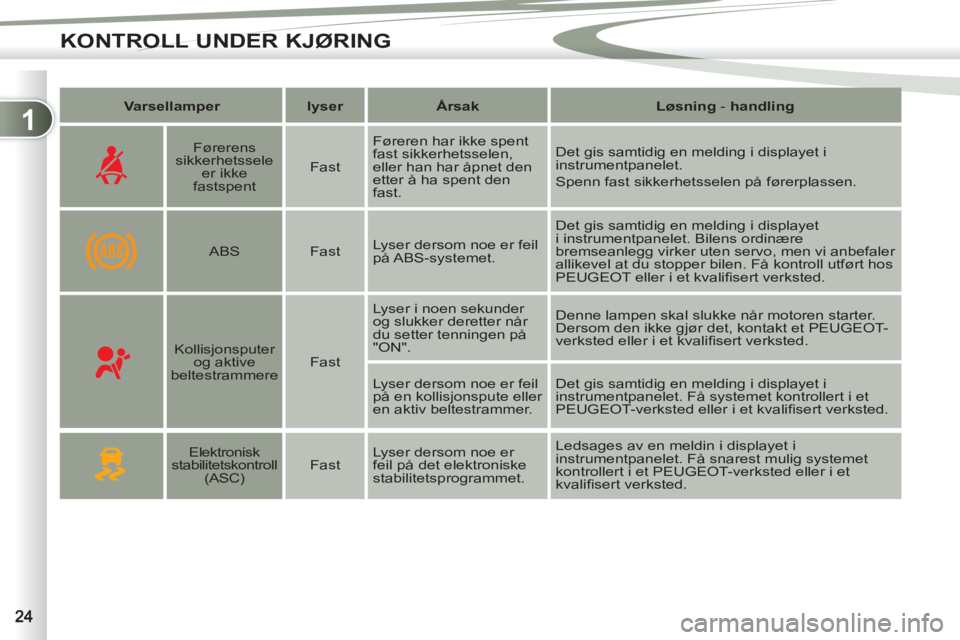

Varsellamper



lyser



Årsak



Løsning
- handling








Førerens
sikkerhetssele
er ikke
fastspent
Fast Føreren har ikke spent
fast sikkerhetsselen,
eller han har åpnet den
etter å ha spent den
fast. Det gis samtidig en melding i displayet i
instrumentpanelet.
Spenn fast sikkerhetsselen på førerplassen.





ABS
Fast Lyser dersom noe er feil
på ABS-systemet. Det gis samtidig en melding i displayet
i instrumentpanelet. Bilens ordinære
bremseanlegg virker uten servo, men vi anbefaler
allikevel at du stopper bilen. Få kontroll utført hos
PEUGEOT eller i et kvalifi sert verksted.





Kollisjonsputer
og aktive
beltestrammere
Fast Lyser i noen sekunder
og slukker deretter når
du setter tenningen på
"ON". Denne lampen skal slukke når motoren starter.
Dersom den ikke gjør det, kontakt et PEUGEOT-
verksted eller i et kvalifi sert verksted.
Lyser dersom noe er feil
på en kollisjonspute eller
en aktiv beltestrammer. Det gis samtidig en melding i displayet i
instrumentpanelet. Få systemet kontrollert i et
PEUGEOT-verksted eller i et kvalifi sert verksted.





Elektronisk
stabilitetskontroll
(ASC)
Fast Lyser dersom noe er
feil på det elektroniske
stabilitetsprogrammet. Ledsages av en meldin i displayet i
instrumentpanelet. Få snarest mulig systemet
kontrollert i et PEUGEOT-verksted eller i et
kvalifi sert verksted.

1
KONTROLL UNDER KJØRING
Hver gang bilen startes lyser en serie kontrollamper og det gis visse meldinger som svarer til en autotest av diverse systemer.
Når motoren går: dersom den samme lampen eller meldingen fortsetter å lyse/vises eller blinker, betyr dette at det er et
varsel. Dette første varselet kan ledsages av et lydsignal og av en melding på skjermen. Disse varslene må tas høytidelig.
Meldingene som vises varierer avhengig av om det er instrumentpanel av type 1 eller av type 2.
Når årsaken til lampen eller varselmeldingen er løst, vil lampen slukke eller meldingen forsvinne fra skjermen. Dersom årsaken
ikke er løst, kan du på et hvilket som helst tidspunkt komme tilbake til forrige skjermbilde ved å trykke på knappen INFO
på
dashbordet.
Symbolet "!"
vises i skjermen.
For å komme tilbake til forrige skjermbilde (med symbolet "!"
), må du trykke fl ere ganger etter hverandre på knappen INFO
.
DISPLAY I INSTRUMENTPANELET


Varselmeldinger (tenningsnøkkel på "OFF")

Du kan lukke varselmeldingene med disse symbolene for å gå videre til neste skjermbilde.
Dette gjør du ved å trykke på knappen INFO
, avhengig av hvilket symbol som vises.

Trykk kort
.
Trykk lenge
.


Symbolene vises i høyre hjørne øverst i skjermen.



Melding



lyser



Årsak



Løsning - handling



Bemerkninger








Glemt nøkkel


Fast Førerdøren er åpen og
nøkkelen har ikke blitt
tatt ut av tenningslåsen. Sett tenningen i
posisjon LOCK, og ta ut
nøkkelen. Kun dersom motoren
har blitt startet.
Det avgis et lydsignal i
intervaller.





Glemte lys


Fast Du har glemt å skru av
lysene på bilen. Skru av lysene ved å
sette hendelen i posisjon
OFF. Det avgis et lydsignal i
intervaller.

1
!
KONTROLL UNDER KJØRING

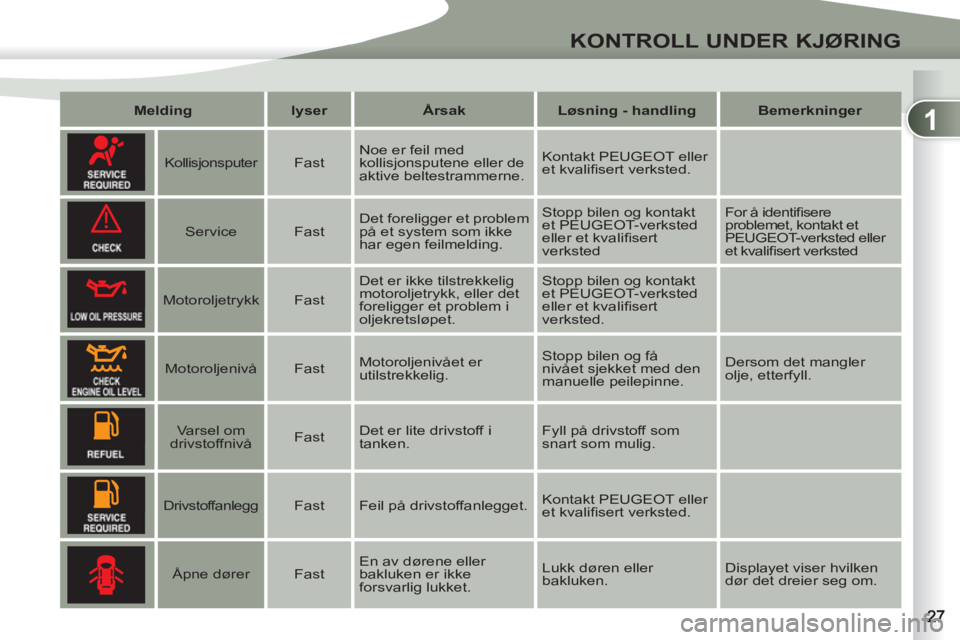

Melding



lyser



Årsak



Løsning - handling



Bemerkninger







Kollisjonsputer
Fast Noe er feil med
kollisjonsputene eller de
aktive beltestrammerne. Kontakt PEUGEOT eller
et kvalifi sert verksted.





Service
Fast Det foreligger et problem
på et system som ikke
har egen feilmelding. Stopp bilen og kontakt
et PEUGEOT-verksted
eller et kvalifi sert
verksted For å identifi sere
problemet, kontakt et
PEUGEOT-verksted eller
et kvalifi sert verksted





Motoroljetrykk
Fast Det er ikke tilstrekkelig
motoroljetrykk, eller det
foreligger et problem i
oljekretsløpet. Stopp bilen og kontakt
et PEUGEOT-verksted
eller et kvalifi sert
verksted.




Motoroljenivå
Fast Motoroljenivået er
utilstrekkelig. Stopp bilen og få
nivået sjekket med den
manuelle peilepinne. Dersom det mangler
olje, etterfyll.




Varsel om
drivstoffnivå
Fast Det er lite drivstoff i
tanken. Fyll på drivstoff som
snart som mulig.




Drivstoffanlegg
Fast Feil på drivstoffanlegget. Kontakt PEUGEOT eller
et kvalifi sert verksted.





Åpne dører
Fast En av dørene eller
bakluken er ikke
forsvarlig lukket. Lukk døren eller
bakluken. Displayet viser hvilken
dør det dreier seg om.

1
KONTROLL UNDER KJØRING

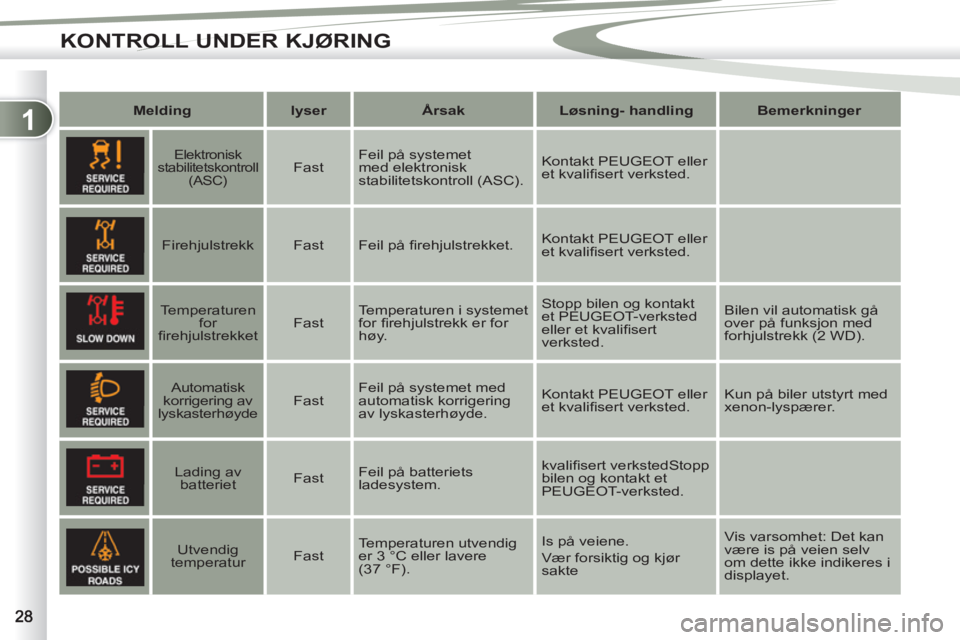

Melding



lyser



Årsak



Løsning- handling



Bemerkninger







Elektronisk
stabilitetskontroll
(ASC)

Fast Feil på systemet
med elektronisk
stabilitetskontroll (ASC). Kontakt PEUGEOT eller
et kvalifi sert verksted.





Firehjulstrekk
Fast Feil på fi rehjulstrekket. Kontakt PEUGEOT eller
et kvalifi sert verksted.





Temperaturen
for
fi rehjulstrekket
Fast Temperaturen i systemet
for fi rehjulstrekk er for
høy. Stopp bilen og kontakt
et PEUGEOT-verksted
eller et kvalifi sert
verksted. Bilen vil automatisk gå
over på funksjon med
forhjulstrekk (2 WD).




Automatisk
korrigering av
lyskasterhøyde
Fast Feil på systemet med
automatisk korrigering
av lyskasterhøyde. Kontakt PEUGEOT eller
et kvalifi sert verksted. Kun på biler utstyrt med
xenon-lyspærer.




Lading av
batteriet
Fast Feil på batteriets
ladesystem. kvalifi sert verkstedStopp
bilen og kontakt et
PEUGEOT-verksted.





Utvendig
temperatur
Fast Temperaturen utvendig
er 3 °C eller lavere
(37 °F). Is på veiene.
Vær forsiktig og kjør
sakte Vis varsomhet: Det kan
være is på veien selv
om dette ikke indikeres i
displayet.

1
KONTROLL UNDER KJØRING

Kontrollmeldinger




Informasjonsmeldinger (tenningsnøkkel på "ON")



Melding



lyser



Systemets tilstand







2-hjulstrekk 2WD
Blinker Når funksjonsmodusen "2WD" (2-hjulstrekk) er valgt ved hjelp av
valgbryteren for transmisjon.




4-hjulstrekk 4WD
Blinker Når funksjonsmodusen "4WD" (4-hjulstrekk) er valgt ved hjelp av
valgbryteren for transmisjon.
Dette er standardinnstillingen.




4-hjulstrekk 4WD
LOCK
Blinker Når "LOCK"-modus (4-hjulstrekk) er valgt ved hjelp av
valgbryteren for transmisjon.




Utvendig
temperatur
Fast Viser den utvendige temperatur.
Når bilen står stille eller kjører i under 20 km/t, kan det hende at
den temperaturen som vises i displayet, ikke stemmer overens
med den reelle utvendige temperaturen.


Display



lyser



Årsak



Løsning
- handling


Bemerkninger







Vedlikeholdsindikator

Fast Varsler føreren om
tiden som gjenstår
før bilens neste
programmerte
vedlikehold. Kontakt PEUGEOT
eller et kvalifi sert
verksted. Tennes når tenningen skrus
på, og slukker etter et par
sekunder.




Pause
anbefales
Fast Varsler føreren om at
han bør stoppe bilen
for å ta en hvil. Du anbefales å ta
en pause. Lyser når den kjøretiden som
du på forhånd har innstilt, er
nådd.
Et lydsignal avgis tre ganger
etter hverandre hvert 5. minutt,
og det til bilen stopper.

1
KONTROLL UNDER KJØRING

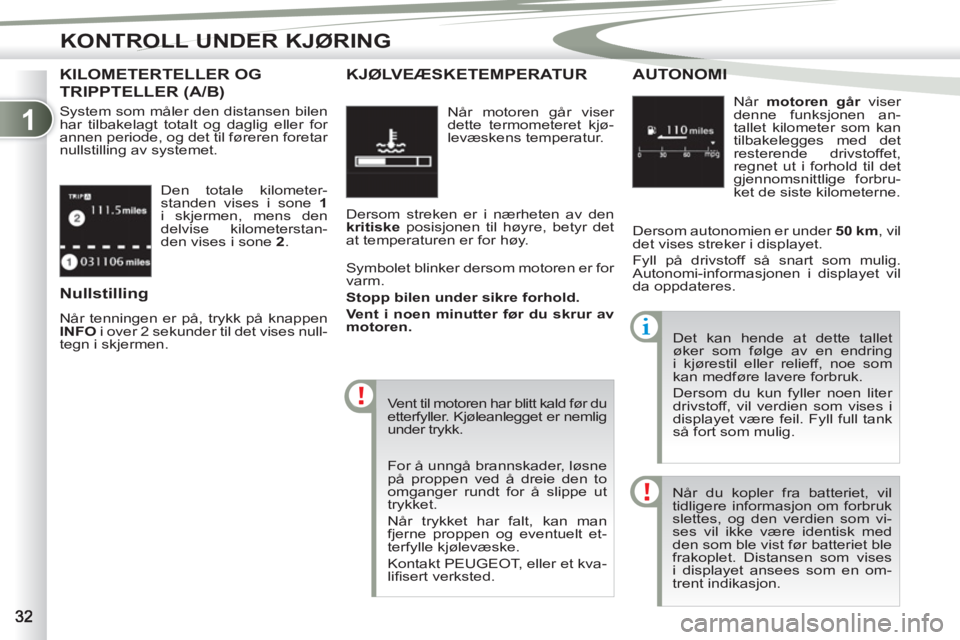

Kilometertelleren vises i
sone 1
i skjermen, og tripp-
telleren i sone 2
(se av-
snittet om "Kilometerteller
og trippteller").
Kilometerteller (A og B)
INFORMASJONER I INFORMASJONER I DISPLAYET
I INSTRUMENTPANELET

Display av informasjon

Når tenningen er på, trykk på knappen
INFO
på dashbordet, til venstre for in-
strumentpanelet. Displayet vil da vise
følgende informasjon etter hverandre:


- kilometerteller A,

- kilometerteller B,

- vedlikeholdsindikator,

- temperaturen på kjølevæsken,

- autonomi,

- kjørecomputer,

- meny for regulering. Denne indikatoren viser
distansen og antallet
måneder som gjenstår
til neste vedlikehold, i
henhold til fabrikantens
vedlikeholdsplan (se av-
snittet om "Vedlikeholdsi
ndikator").
Vedlikeholdsindikator
Når motoren går, vises
temperaturen for kjø-
levæsken (se avsnittet
"Indikator for kjølevæs-
kens temperatur").
Temperatur for kjølevæsken Når motoren går vises an-
tallet kilometer som kan
kjøres med det resteren-
de drivstoffet, regnet ut i
forhold til det gjennom-
snittlige forbruket de siste
kilometerne (se avsnittet
"Autonomi").
Autonomi
Viser det gjennom-
snittlige forbruket, den
gjennomsnittlige has-
tigheten og forbruket i
øyeblikket (se avsnittet
"Kjørecomputer").
Kjørecomputer

Når bilen står stille
,
brukes denne menyen
til å endre følgende pa-
rametere (se avsnittet
"Funksjonsparametre"):


- språket i displayet,

- temperaturenhet,

- enhet for forbruk av drivstoff,

- valg av reinitialisering av det gjen-
nomsnittlige forbruket og den gjen-
nomsnittlige hastigheten,

- intervall for display av pausepåmin-
nelse (hvile).


Meny for regulering

1
KONTROLL UNDER KJØRING
Den totale kilometer-
standen vises i sone 1

i skjermen, mens den
delvise kilometerstan-
den vises i sone 2
.
KILOMETERTELLER OG
TRIPPTELLER (A/B)

System som måler den distansen bilen
har tilbakelagt totalt og daglig eller for
annen periode, og det til føreren foretar
nullstilling av systemet.

Nullstilling

Når tenningen er på, trykk på knappen
INFO
i over 2 sekunder til det vises null-
tegn i skjermen. Når motoren går viser
dette termometeret kjø-
levæskens temperatur.
KJØLVEÆSKETEMPERATUR
Dersom streken er i nærheten av den
kritiske
posisjonen til høyre, betyr det
at temperaturen er for høy.
Symbolet blinker dersom motoren er for
varm.

Stopp bilen under sikre forhold.


Vent i noen minutter før du skrur av
motoren.

Vent til motoren har blitt kald før du
etterfyller. Kjøleanlegget er nemlig
under trykk. Når motoren går
viser
denne funksjonen an-
tallet kilometer som kan
tilbakelegges med det
resterende drivstoffet,
regnet ut i forhold til det
gjennomsnittlige forbru-
ket de siste kilometerne.
AUTONOMI ONOMI
Dersom autonomien er under 50 km
, vil
det vises streker i displayet.
Fyll på drivstoff så snart som mulig.
Autonomi-informasjonen i displayet vil
da oppdateres.
For å unngå brannskader, løsne
på proppen ved å dreie den to
omganger rundt for å slippe ut
trykket.
Når trykket har falt, kan man
fjerne proppen og eventuelt et-
terfylle kjølevæske.
Kontakt PEUGEOT, eller et kva-
lifi sert verksted. Det kan hende at dette tallet
øker som følge av en endring
i kjørestil eller relieff, noe som
kan medføre lavere forbruk.
Dersom du kun fyller noen liter
drivstoff, vil verdien som vises i
displayet være feil. Fyll full tank
så fort som mulig.
Når du kopler fra batteriet, vil
tidligere informasjon om forbruk
slettes, og den verdien som vi-
ses vil ikke være identisk med
den som ble vist før batteriet ble
frakoplet. Distansen som vises
i displayet ansees som en om-
trent indikasjon.
