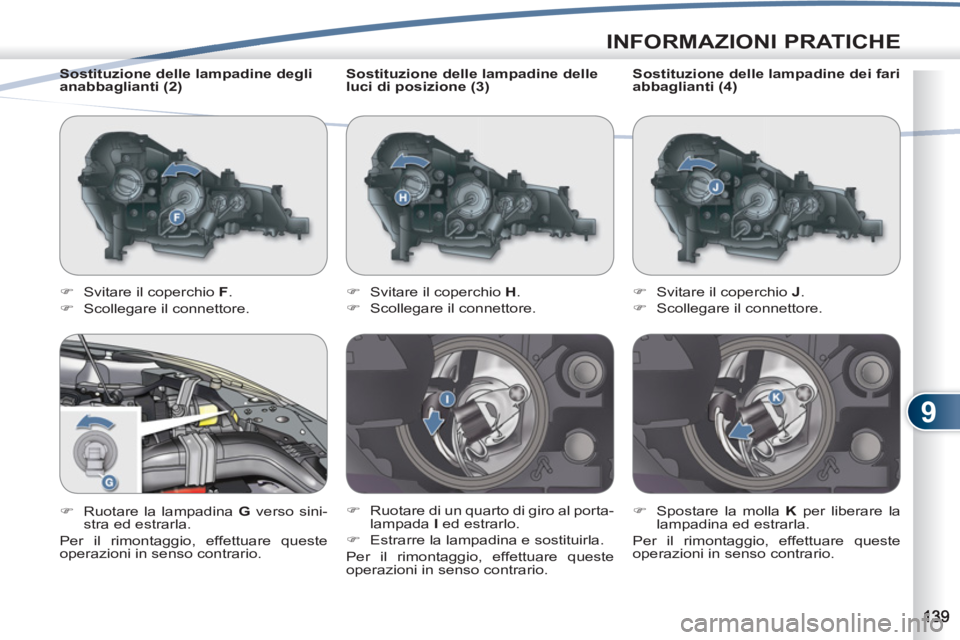

Page 141 of 236
9
INFORMAZIONI PRATICHE
Sostituzione delle lampadine delle
luci di posizione (3)
)
Svitare il coperchio H
.
)
Scollegare il connettore.
)
Ruotare di un quarto di giro al porta-
lampada I
ed estrarlo.
)
Estrarre la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
)
Svitare il coperchio F
.
)
Scollegare il connettore.
)
Ruotare la lampadina G
verso sini-
stra ed estrarla.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
Sostituzione delle lampadine degli
anabbaglianti (2)
Sostituzione delle lampadine dei fari
abbaglianti (4)
)
Svitare il coperchio J
.
)
Scollegare il connettore.
)
Spostare la molla K
per liberare la
lampadina ed estrarla.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
Page 142 of 236
9
INFORMAZIONI PRATICHE
)
Spingere l'indicatore di direzione la-
terale A
verso la parte posteriore.
)
Sganciare l'indicatore di direzione
laterale.
)
Scollegare il connettore dell'indicatore
di direzione laterale e sostituirlo.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
Per procurarselo, contattare la rete
PEUGEOT o un riparatore qualifi cato.
Sostituzione delle lampadine degli indicatori
di direzione laterali integrati nel retrovisore
)
Estrarre l'elemento protettivo del
faro B
tirandolo in avanti.
Sostituzione delle lampadine dei fari
fendinebbia (5)
)
Svitare le tre viti C
, quindi tirare il
portafaro verso di sé.
)
Scollegare il connettore D
.
)
Ruotare la lampada E
verso sinistra
ed estrarla.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.

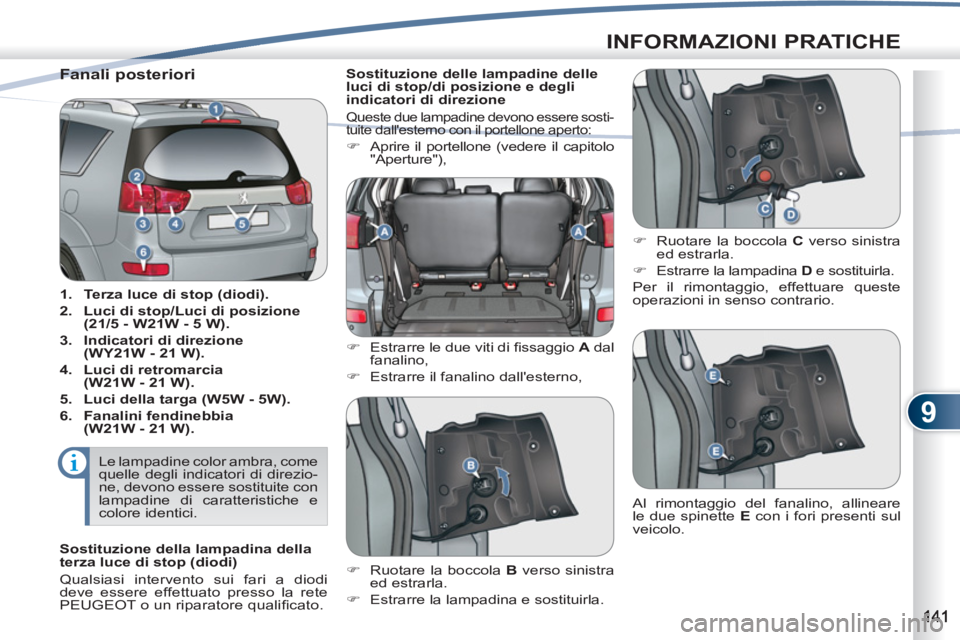

Page 143 of 236
9
INFORMAZIONI PRATICHE
Fanali posteriori
1.
Terza luce di stop (diodi).
2.
Luci di stop/Luci di posizione
(21/5 - W21W - 5 W).
3.
Indicatori di direzione
(WY21W - 21 W).
4.
Luci di retromarcia
(W21W - 21 W).
5.
Luci della targa (W5W - 5W).
6.
Fanalini fendinebbia
(W21W - 21 W).
Sostituzione delle lampadine delle
luci di stop/di posizione e degli
indicatori di direzione
Queste due lampadine devono essere sosti-
tuite dall'esterno con il portellone aperto:
)
Aprire il portellone (vedere il capitolo
"Aperture"),
)
Estrarre le due viti di fi ssaggio A
dal
fanalino,
)
Estrarre il fanalino dall'esterno,
)
Ruotare la boccola C
verso sinistra
ed estrarla.
)
Estrarre la lampadina D
e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
)
Ruotare la boccola B
verso sinistra
ed estrarla.
)
Estrarre la lampadina e sostituirla. Al rimontaggio del fanalino, allineare
le due spinette E
con i fori presenti sul
veicolo.
Le lampadine color ambra, come
quelle degli indicatori di direzio-
ne, devono essere sostituite con
lampadine di caratteristiche e
colore identici.
Sostituzione della lampadina della
terza luce di stop (diodi)
Qualsiasi intervento sui fari a diodi
deve essere effettuato presso la rete
PEUGEOT o un riparatore qualifi cato.
Page 144 of 236
9
INFORMAZIONI PRATICHE
Sostituzione delle lampadine delle
luci di retromarcia
)
Aprire il portellone (vedere il capitolo
"Aperture"),
)
Dall'interno del portellone, inserire un
cacciavite nel foro del coperchio A
per
fare leva e aprire il coperchio.
Sostituzione delle lampadine delle
luci della targa
)
Aprire il portellone (vedere il capitolo
"Aperture") per accedere alle luci della
targa D
,
)
Estrarre il tutto premendo il porta-
lampada D
verso sinistra.
)
Ruotare il coperchio di protezione B
verso sinistra ed estrarlo.
)
Estrarre la lampadina C
e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
)
Inserire un cacciavite sottile nel foro
dell'elemento protettivo trasparente
per premere la linguetta E
.
)
Estrarre l'elemento protettivo tra-
sparente.
)
Estrarre la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
)
Per rimontare il portalampada, in-
serire prima di tutto l'estremità della
linguetta F
, quindi allineare la lin-
guetta G
.

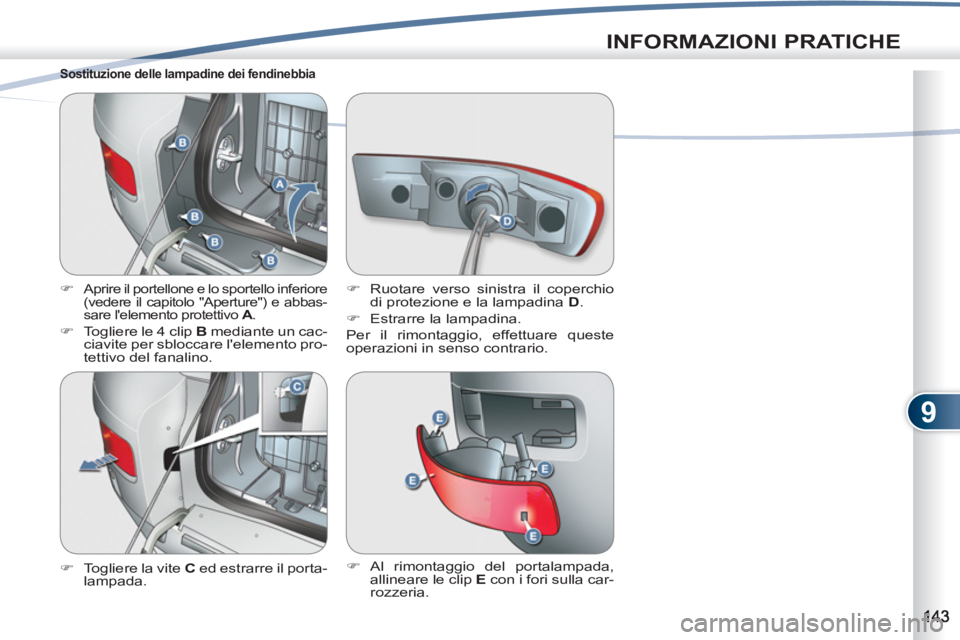

Page 145 of 236
9
INFORMAZIONI PRATICHE
Sostituzione delle lampadine dei fendinebbia
)
Aprire il portellone e lo sportello inferiore
(vedere il capitolo "Aperture") e abbas-
sare l'elemento protettivo A
.
)
Togliere le 4 clip B
mediante un cac-
ciavite per sbloccare l'elemento pro-
tettivo del fanalino.
)
Togliere la vite C
ed estrarre il porta-
lampada.
)
Ruotare verso sinistra il coperchio
di protezione e la lampadina D
.
)
Estrarre la lampadina.
Per il rimontaggio, effettuare queste
operazioni in senso contrario.
)
Al rimontaggio del portalampada,
allineare le clip E
con i fori sulla car-
rozzeria.

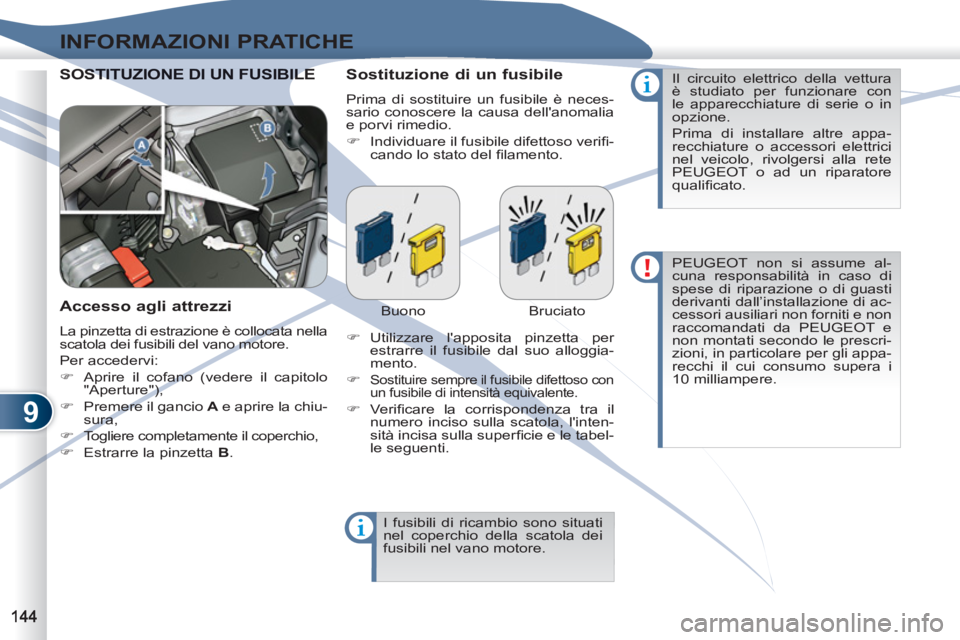

Page 146 of 236
9
INFORMAZIONI PRATICHE
SOSTITUZIONE DI UN FUSIBILE STITUZIONE DI UN FUSIBILE
Sostituzione di un fusibile
Prima di sostituire un fusibile è neces-
sario conoscere la causa dell'anomalia
e porvi rimedio.
)
Individuare il fusibile difettoso verifi -
cando lo stato del fi lamento.
Accesso agli attrezzi
La pinzetta di estrazione è collocata nella
scatola dei fusibili del vano motore.
Per accedervi:
)
Aprire il cofano (vedere il capitolo
"Aperture"),
)
Premere il gancio A
e aprire la chiu-
sura,
)
Togliere completamente il coperchio,
)
Estrarre la pinzetta B
.
Buono Bruciato
)
Utilizzare l'apposita pinzetta per
estrarre il fusibile dal suo alloggia-
mento.
)
Sostituire sempre il fusibile difettoso con
un fusibile di intensità equivalente.
)
Ve r ifi care la corrispondenza tra il
numero inciso sulla scatola, l'inten-
sità incisa sulla superfi cie e le tabel-
le seguenti.
I fusibili di ricambio sono situati
nel coperchio della scatola dei
fusibili nel vano motore. Il circuito elettrico della vettura
è studiato per funzionare con
le apparecchiature di serie o in
opzione.
Prima di installare altre appa-
recchiature o accessori elettrici
nel veicolo, rivolgersi alla rete
PEUGEOT o ad un riparatore
qualifi cato.
PEUGEOT non si assume al-
cuna responsabilità in caso di
spese di riparazione o di guasti
derivanti dall’installazione di ac-
cessori ausiliari non forniti e non
raccomandati da PEUGEOT e
non montati secondo le prescri-
zioni, in particolare per gli appa-
recchi il cui consumo supera i
10 milliampere.

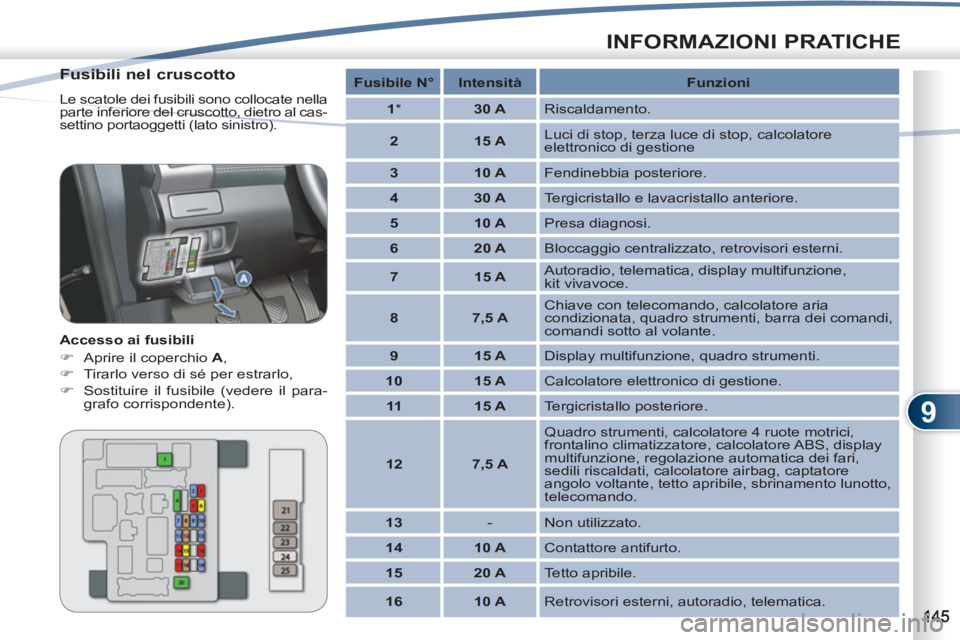

Page 147 of 236
9
INFORMAZIONI PRATICHE
Fusibili nel cruscotto
Le scatole dei fusibili sono collocate nella
parte inferiore del cruscotto, dietro al cas-
settino portaoggetti (lato sinistro).
Accesso ai fusibili
)
Aprire il coperchio A
,
)
Tirarlo verso di sé per estrarlo,
)
Sostituire il fusibile (vedere il para-
grafo corrispondente).
Fusibile N°
Intensità
Funzioni
1
*
30 A
Riscaldamento.
2
15 A
Luci di stop, terza luce di stop, calcolatore
elettronico di gestione
3
10 A
Fendinebbia posteriore.
4
30 A
Tergicristallo e lavacristallo anteriore.
5
10 A
Presa diagnosi.
6
20 A
Bloccaggio centralizzato, retrovisori esterni.
7
15 A
Autoradio, telematica, display multifunzione,
kit vivavoce.
8
7,5 A
Chiave con telecomando, calcolatore aria
condizionata, quadro strumenti, barra dei comandi,
comandi sotto al volante.
9
15 A
Display multifunzione, quadro strumenti.
10
15 A
Calcolatore elettronico di gestione.
11
15 A
Tergicristallo posteriore.
12
7,5 A
Quadro strumenti, calcolatore 4 ruote motrici,
frontalino climatizzatore, calcolatore ABS, display
multifunzione, regolazione automatica dei fari,
sedili riscaldati, calcolatore airbag, captatore
angolo voltante, tetto apribile, sbrinamento lunotto,
telecomando.
13
- Non utilizzato.
14
10 A
Contattore antifurto.
15
20 A
Tetto apribile.
16
10 A
Retrovisori esterni, autoradio, telematica.

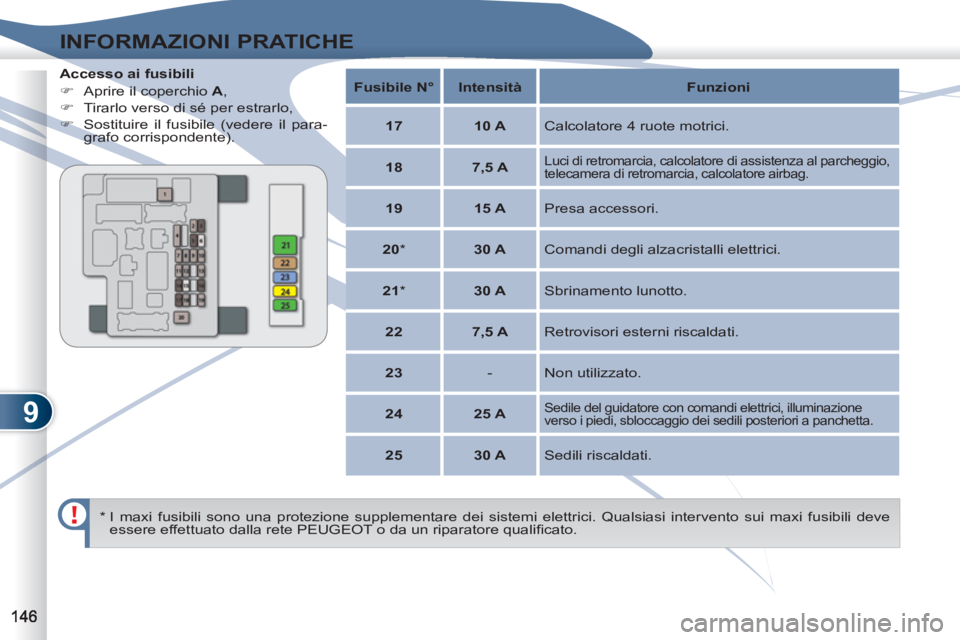

Page 148 of 236
9
INFORMAZIONI PRATICHE
Accesso ai fusibili
)
Aprire il coperchio A
,
)
Tirarlo verso di sé per estrarlo,
)
Sostituire il fusibile (vedere il para-
grafo corrispondente).
* I maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve
essere effettuato dalla rete PEUGEOT o da un riparatore qualifi cato.
Fusibile N°
Intensità
Funzioni
17
10 A
Calcolatore 4 ruote motrici.
18
7,5 A
Luci di retromarcia, calcolatore di assistenza al parcheggio,
telecamera di retromarcia, calcolatore airbag.
19
15 A
Presa accessori.
20
*
30 A
Comandi degli alzacristalli elettrici.
21
*
30 A
Sbrinamento lunotto.
22
7,5 A
Retrovisori esterni riscaldati.
23
- Non utilizzato.
24
25 A
Sedile del guidatore con comandi elettrici, illuminazione
verso i piedi, sbloccaggio dei sedili posteriori a panchetta.
25
30 A
Sedili riscaldati.

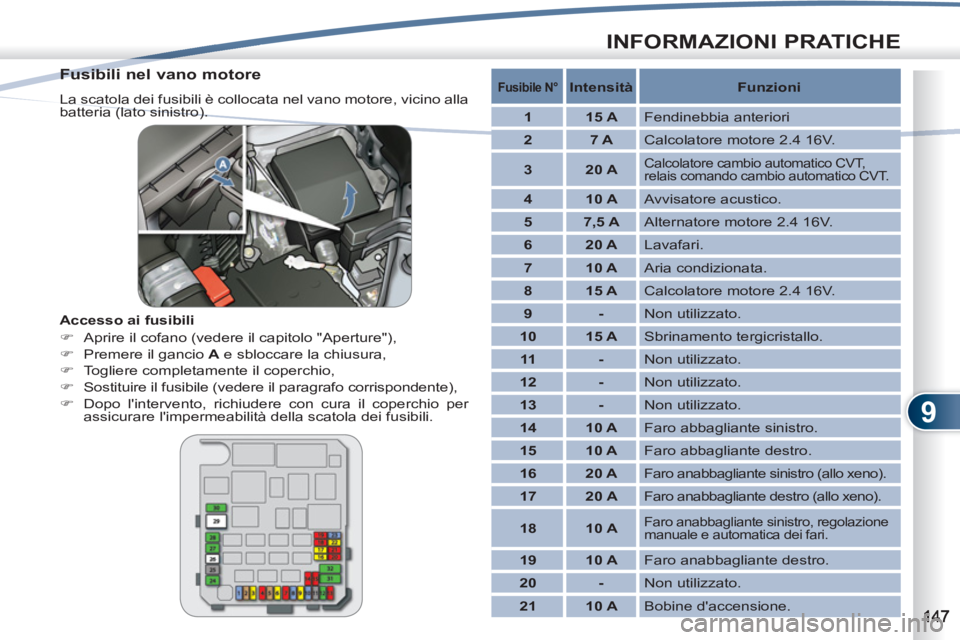

Page 149 of 236
9
INFORMAZIONI PRATICHE
Fusibili nel vano motore
La scatola dei fusibili è collocata nel vano motore, vicino alla
batteria (lato sinistro).
Accesso ai fusibili
)
Aprire il cofano (vedere il capitolo "Aperture"),
)
Premere il gancio A
e sbloccare la chiusura,
)
Togliere completamente il coperchio,
)
Sostituire il fusibile (vedere il paragrafo corrispondente),
)
Dopo l'intervento, richiudere con cura il coperchio per
assicurare l'impermeabilità della scatola dei fusibili.
Fusibile N°
Intensità
Funzioni
1
15 A
Fendinebbia anteriori
2
7 A
Calcolatore motore 2.4 16V.
3
20 A
Calcolatore cambio automatico CVT,
relais comando cambio automatico CVT.
4
10 A
Avvisatore acustico.
5
7,5 A
Alternatore motore 2.4 16V.
6
20 A
Lavafari.
7
10 A
Aria condizionata.
8
15 A
Calcolatore motore 2.4 16V.
9
-
Non utilizzato.
10
15 A
Sbrinamento tergicristallo.
11
-
Non utilizzato.
12
-
Non utilizzato.
13
-
Non utilizzato.
14
10 A
Faro abbagliante sinistro.
15
10 A
Faro abbagliante destro.
16
20 A
Faro anabbagliante sinistro (allo xeno).
17
20 A
Faro anabbagliante destro (allo xeno).
18
10 A
Faro anabbagliante sinistro, regolazione
manuale e automatica dei fari.
19
10 A
Faro anabbagliante destro.
20
-
Non utilizzato.
21
10 A
Bobine d'accensione.
Page 150 of 236
9
INFORMAZIONI PRATICHE
Fusibili di ricambio
I fusibili di ricambio sono situati sotto al coperchio della
scatola dei fusibili del vano motore.
Il coperchio non contiene fusibili di ricambio con am-
peraggio pari a 7,5 A, 25 A o 30 A. Se uno dei fusibili
con questo amperaggio è bruciato, sostituirlo con le
seguenti modalità:
Un fusibile da 7,5 A
deve essere sostituito con il fu-
sibile di ricambio da 10
A
, un fusibile da 25 A
con
un fusibile di ricambio da 20 A
e un fusibile da 30 A
con il fusibile del sistema audio (N° 31)
.
* I maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve
essere effettuato presso la rete PEUGEOT o un riparatore qualifi cato.
Fusibile N°
Intensità
Funzioni
22
20 A
Calcolatore motore, sonda di rilevamento acqua nel gasolio, pompa d'iniezione (Diesel), fl ussometro aria,
sonde presenza acqua, sonda a ossigeno, captatore di posizione albero a camme, elettrovalvola spurgo
canister, sensore velocità veicolo, elettrovalvola di distribuzione variabile (VTC), elettrovalvola EGR.
23
15 A
Pompa della benzina, indicatore di livello del carburante.
24
*
30 A
Motorino d'avviamento.
25
- Non utilizzato.
26
*
40 A
Calcolatore ABS, calcolatore ASC.
27
*
30 A
Calcolatore ABS, calcolatore ASC.
28
*
30 A
Ventilatore del condensatore.
29*
40 A
Ventola del radiatore.
30
30 A
Scatola fusibili nell'abitacolo.
31
30 A
Amplifi catore audio.
32
30 A
Calcolatore motore Diesel.
Fusibile N°
Intensità
33
10 A
34
15 A
35
20 A
