Page 31 of 236
1
SPIE DI FUNZIONAMENTO
Messaggio
è acceso
Causa
Soluzione - azione
Osservazioni
Saturazione
del fi ltro
antiparticolato
Fisso Inizio di saturazione del
fi ltro antiparticolato. Non appena le
condizioni del traffi co lo
consentono, rigenerare
il fi ltro procedendo a
una velocità di almeno
60 km/h fi no a quando
il messaggio non
scompare. Se il messaggio resta
visualizzato, rivolgersi
alla rete PEUGEOT o ad
un riparatore qualifi cato.
Livello
additivo
gasolio
Fisso Livello minimo
dell'additivo del gasolio. Effettuare al più presto
un rabbocco presso la
rete PEUGEOT o un
riparatore qualifi cato.
Acqua nel
fi ltro del
gasolio
(secondo
il Paese di
destinazione)
Fisso Viene segnalata la
presenza d'acqua
nel fi ltro del gasolio.
Rischio di
deterioramento del
sistema di iniezione nei
motori Diesel.
Rivolgersi al più presto
alla rete PEUGEOT o ad
un riparatore qualifi cato.

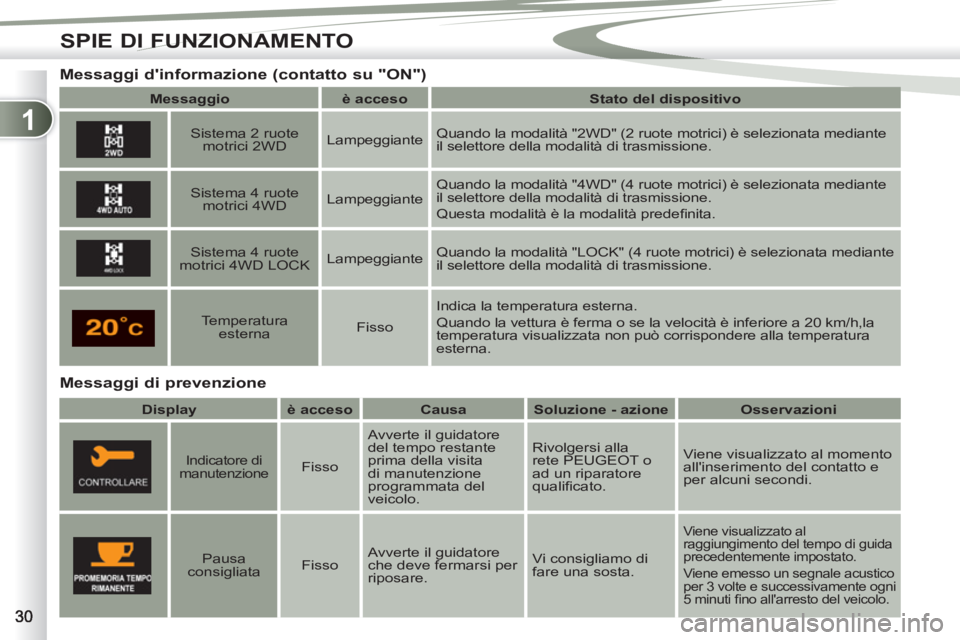

Page 32 of 236
1
SPIE DI FUNZIONAMENTO
Messaggi di prevenzione
Messaggi d'informazione (contatto su "ON")
Messaggio
è acceso
Stato del dispositivo
Sistema 2 ruote
motrici 2WD
Lampeggiante Quando la modalità "2WD" (2 ruote motrici) è selezionata mediante
il selettore della modalità di trasmissione.
Sistema 4 ruote
motrici 4WD
Lampeggiante Quando la modalità "4WD" (4 ruote motrici) è selezionata mediante
il selettore della modalità di trasmissione.
Questa modalità è la modalità predefi nita.
Sistema 4 ruote
motrici 4WD LOCK
Lampeggiante Quando la modalità "LOCK" (4 ruote motrici) è selezionata mediante
il selettore della modalità di trasmissione.
Temperatura
esterna
Fisso Indica la temperatura esterna.
Quando la vettura è ferma o se la velocità è inferiore a 20 km/h,la
temperatura visualizzata non può corrispondere alla temperatura
esterna.
Display
è acceso
Causa
Soluzione - azione
Osservazioni
Indicatore di
manutenzione
Fisso Avverte il guidatore
del tempo restante
prima della visita
di manutenzione
programmata del
veicolo. Rivolgersi alla
rete PEUGEOT o
ad un riparatore
qualifi cato. Viene visualizzato al momento
all'inserimento del contatto e
per alcuni secondi.
Pausa
consigliata
Fisso Avverte il guidatore
che deve fermarsi per
riposare. Vi consigliamo di
fare una sosta.
Viene visualizzato al
raggiungimento del tempo di guida
precedentemente impostato.
Viene emesso un segnale acustico
per 3 volte e successivamente ogni
5 minuti fi no all'arresto del veicolo.

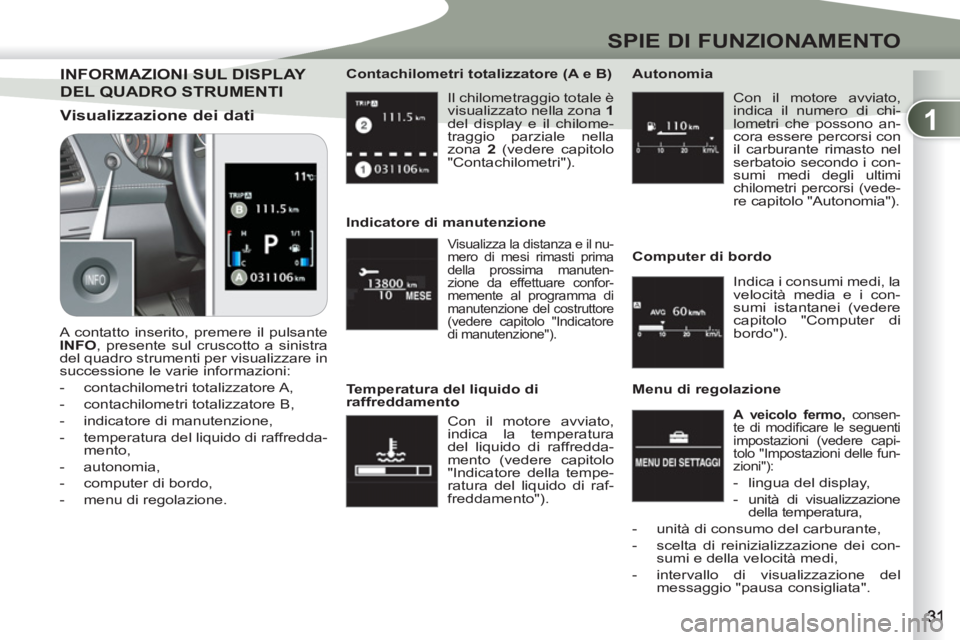

Page 33 of 236
1
SPIE DI FUNZIONAMENTO
Il chilometraggio totale è
visualizzato nella zona 1
del display e il chilome-
traggio parziale nella
zona 2
(vedere capitolo
"Contachilometri").
Contachilometri totalizzatore (A e B)
INFORMAZIONI SULINFORMAZIONI SUL DISPLAY
DEL QUADRO STRUMENTI
Visualizzazione dei dati
A contatto inserito, premere il pulsante
INFO
, presente sul cruscotto a sinistra
del quadro strumenti per visualizzare in
successione le varie informazioni:
- contachilometri totalizzatore A,
- contachilometri totalizzatore B,
- indicatore di manutenzione,
- temperatura del liquido di raffredda-
mento,
- autonomia,
- computer di bordo,
- menu di regolazione.
Visualizza la distanza e il nu-
mero di mesi rimasti prima
della prossima manuten-
zione da effettuare confor-
memente al programma di
manutenzione del costruttore (vedere capitolo "Indicatore
di manutenzione").
Indicatore di manutenzione
Con il motore avviato,
indica la temperatura
del liquido di raffredda-
mento (vedere capitolo
"Indicatore della tempe-
ratura del liquido di raf-
freddamento").
Temperatura del liquido di
raffreddamento
Con il motore avviato,
indica il numero di chi-
lometri che possono an-
cora essere percorsi con
il carburante rimasto nel
serbatoio secondo i con-
sumi medi degli ultimi
chilometri percorsi (vede-re capitolo "Autonomia").
Autonomia
Indica i consumi medi, la
velocità media e i con-
sumi istantanei (vedere
capitolo "Computer di
bordo").
Computer di bordo
A veicolo fermo,
consen-
te di modifi care le seguenti
impostazioni (vedere capi-
tolo "Impostazioni delle fun-
zioni"):
- lingua del display,
-
unità di visualizzazione
della temperatura,
- unità di consumo del carburante,
- scelta di reinizializzazione dei con-
sumi e della velocità medi,
- intervallo di visualizzazione del
messaggio "pausa consigliata".
Menu di regolazione
Page 34 of 236
1
SPIE DI FUNZIONAMENTO
Il chilometraggio totale è
visualizzato nella zona 1
del display e il chilome-
traggio parziale nella
zona 2
.
CONTACHILOMETRI
TOTALIZZATORI (A/B)
Sistema di misurazione della distanza
totale percorsa dal veicolo e la distanza
parziale o altro, fi no al suo azzeramento
da parte del guidatore.
Azzeramento
Una volta inserito il contatto, tenere
premuto il pulsante INFO
per più di
2 secondi fi no alla comparsa degli zeri. Con il motore avviato,
indica la temperatura
del liquido di raffredda-
mento.
TEMPERATURA DEL LIQUIDO
DI RAFFREDDAMENTO
Se la barra è vicina alla posizione critica
situata a destra, signifi ca che la tempera-
tura è troppo elevata.
Il simbolo lampeggia non appena il mo-
tore è surriscaldato.
Fermare subito il veicolo nelle migliori
condizioni di sicurezza possibili.
Attendere alcuni minuti prima di spe-
gnere il motore.
Attendere il raffreddamento del
motore prima di effettuare il rab-
bocco. Il circuito di raffredda-
mento è sotto pressione.
Con il motore avviato
,
indica il numero di chi-
lometri che possono an-
cora essere percorsi con
il carburante rimasto nel
serbatoio secondo i con-
sumi medi degli ultimi
chilometri percorsi.
AUTONOMIA ONOMIA
Quando l'autonomia è inferiore a 50
km
,
vengono visualizzati dei trattini.
Effettuare il pieno non appena possibile.
L'autonomia viene aggiornata.
Poiché il circuito di raffreddamento è
sotto pressione, per evitare il rischio
di ustioni, svitare il tappo ruotando-
lo di due giri per lasciar scendere la
pressione.
Quando la pressione è scesa, aprire il
tappo e rabboccare, se necessario.
Rivolgersi alla rete PEUGEOT o ad
un riparatore qualifi cato.
Può accadere di vedere aumen-
tare questo numero in seguito
alla variazione del tipo di gui-
da o di pendenza della strada,
generando immediatamente un
calo dei consumi.
Se si aggiungono pochi litri, il
valore visualizzato sarà errato.
Pertanto, è necessario fare rifor-
nimento non appena possibile.
Quando si stacca la batteria, i pre-
cedenti dati relativi al consumo an-
dranno persi e il valore visualizzato
sarà diverso da quello visualizzato
prima dello scollegamento della
batteria. La distanza visualizzata
deve essere considerata un'indica-
zione approssimativa.

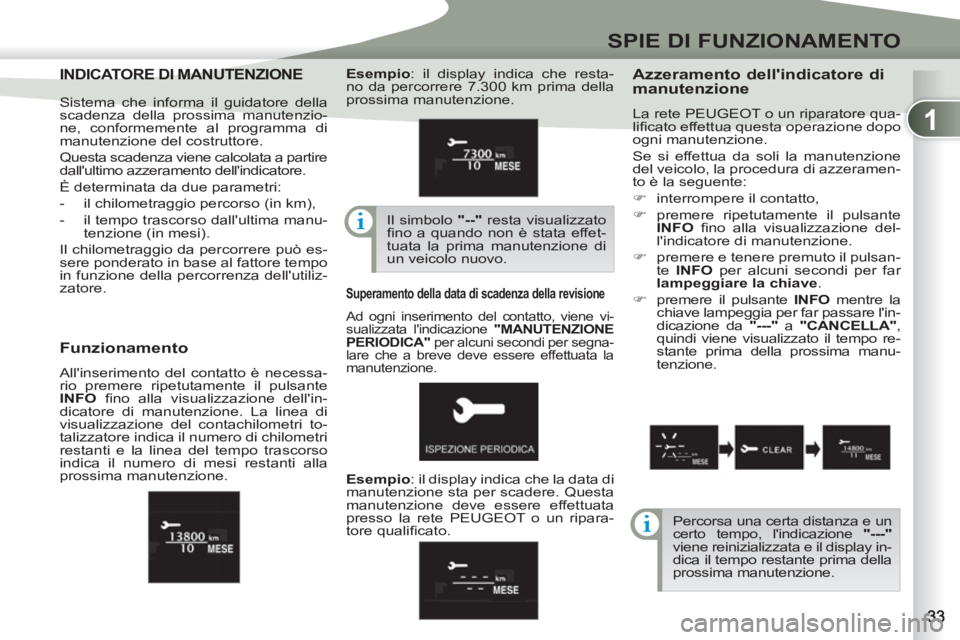

Page 35 of 236
1
SPIE DI FUNZIONAMENTO
INDICATORE DI MANUINDICATORE DI MANUTENZIONE
Azzeramento dell'indicatore di
manutenzione
La rete PEUGEOT o un riparatore qua-
lifi cato effettua questa operazione dopo
ogni manutenzione.
Se si effettua da soli la manutenzione
del veicolo, la procedura di azzeramen-
to è la seguente:
)
interrompere il contatto,
)
premere ripetutamente il pulsante
INFO
fi no alla visualizzazione del-
l'indicatore di manutenzione.
)
premere e tenere premuto il pulsan-
te INFO
per alcuni secondi per far
lampeggiare la chiave.
)
premere il pulsante INFO
mentre la
chiave lampeggia per far passare l'in-
dicazione da "---"
a "CANCELLA"
,
quindi viene visualizzato il tempo re-
stante prima della prossima manu-
tenzione.
Superamento della data di scadenza della revisione
Funzionamento
All'inserimento del contatto è necessa-
rio premere ripetutamente il pulsante
INFO
fi no alla visualizzazione dell'in-
dicatore di manutenzione. La linea di
visualizzazione del contachilometri to-
talizzatore indica il numero di chilometri
restanti e la linea del tempo trascorso
indica il numero di mesi restanti alla
prossima manutenzione.
Percorsa una certa distanza e un
certo tempo, l'indicazione "---"
viene reinizializzata e il display in-
dica il tempo restante prima della
prossima manutenzione. Sistema che informa il guidatore della
scadenza della prossima manutenzio-
ne, conformemente al programma di
manutenzione del costruttore.
Questa scadenza viene calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso (in km),
- il tempo trascorso dall'ultima manu-
tenzione (in mesi).
Il chilometraggio da percorrere può es-
sere ponderato in base al fattore tempo
in funzione della percorrenza dell'utiliz-
zatore.
Esempio
: il display indica che resta-
no da percorrere 7.300 km prima della
prossima manutenzione.
Il simbolo "--"
resta visualizzato
fi no a quando non è stata effet-
tuata la prima manutenzione di
un veicolo nuovo.
Esempio
: il display indica che la data di
manutenzione sta per scadere. Questa
manutenzione deve essere effettuata
presso la rete PEUGEOT o un ripara-
tore qualifi cato.
Ad ogni inserimento del contatto, viene vi-
sualizzata l'indicazione "MANUTENZIONE
PERIODICA"
per alcuni secondi per segna-
lare che a breve deve essere effettuata la
manutenzione.
Page 36 of 236
1
SPIE DI FUNZIONAMENTO
COMPUTER DI BORDO
Consumo medio
(l/100 km o km/l o
mpg)
È la quantità media di
carburante consumata
dall'ultimo azzeramento.
Può accadere di vedere aumen-
tare questo numero in seguito al
cambiamento del tipo di guida o
di pendenza della strada, gene-
rando immediatamente un calo
dei consumi.
Velocità media
(km/h o mph)
È la velocità media cal-
colata dall'ultimo azze-
ramento.
Azzeramento delle informazioni
All'inserimento del contatto, l'azzeramento
passa automaticamente dalla modalità ma-
nuale alla modalità automatica.
Se al posto dei numeri vengono
visualizzati dei trattini "---", rivol-
gersi alla rete PEUGEOT o ad
un riparatore qualifi cato.
Consumo
immediato (l/100 km
o km/l o mpg)
È la quantità media di
carburante consumata
negli ultimi secondi di
guida.
Visualizzazione dei dati
Una volta inserito il contatto, premere il
pulsante INFO
, presente sul cruscotto
a sinistra del quadro strumenti per vi-
sualizzare le varie informazioni:
- il consumo medio,
- la velocità media,
- il consumo istantaneo. Quando viene visualizzata l'informazio-
ne desiderata, premere per più di due
secondi il pulsante INFO
.
Automatico
Se il contatto resta nella posizione
"OFF" per almeno 4 ore, le informazioni
vengono azzerate automaticamente.

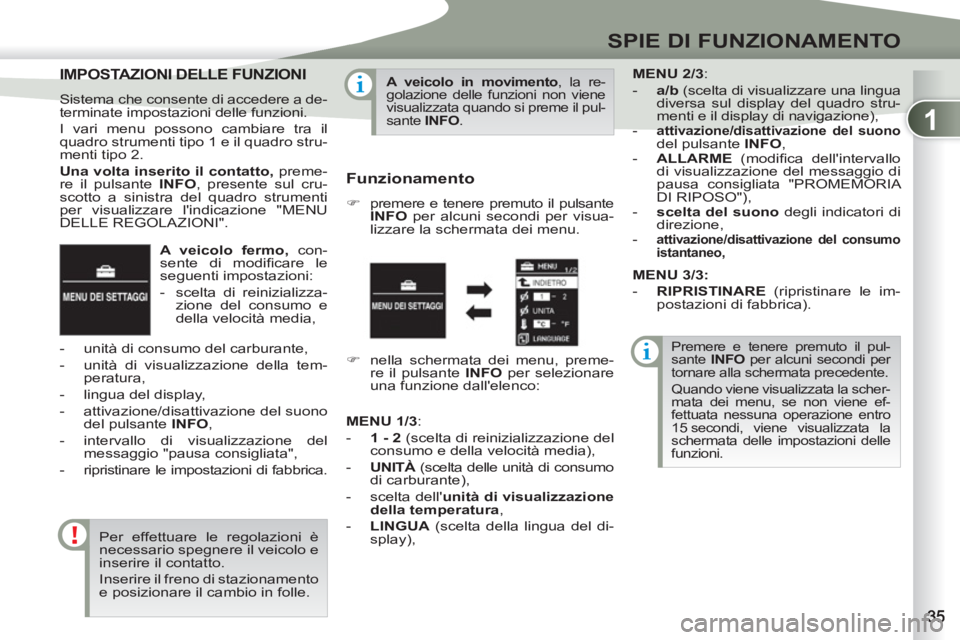

Page 37 of 236
1
SPIE DI FUNZIONAMENTO
A veicolo fermo,
con-
sente di modifi care le
seguenti impostazioni:
- scelta di reinizializza-
zione del consumo e
della velocità media,
- unità di consumo del carburante,
- unità di visualizzazione della tem-
peratura,
- lingua del display,
- attivazione/disattivazione del suono
del pulsante INFO
,
- intervallo di visualizzazione del
messaggio "pausa consigliata",
- ripristinare le impostazioni di fabbrica.
IMPOSTAZIONI DELLE
IMPOSTAZIONI DELLE FUNZIONI
Sistema che consente di accedere a de-
terminate impostazioni delle funzioni.
I vari menu possono cambiare tra il
quadro strumenti tipo 1 e il quadro stru-
menti tipo 2.
Una volta inserito il contatto,
preme-
re il pulsante INFO
, presente sul cru-
scotto a sinistra del quadro strumenti
per visualizzare l'indicazione "MENU
DELLE REGOLAZIONI".
Per effettuare le regolazioni è
necessario spegnere il veicolo e
inserire il contatto.
Inserire il freno di stazionamento
e posizionare il cambio in folle.
A veicolo in movimento
, la re-
golazione delle funzioni non viene
visualizzata quando si preme il pul-
sante INFO
.
Funzionamento
)
premere e tenere premuto il pulsante
INFO
per alcuni secondi per visua-
lizzare la schermata dei menu.
Premere e tenere premuto il pul-
sante INFO
per alcuni secondi per
tornare alla schermata precedente.
Quando viene visualizzata la scher-
mata dei menu, se non viene ef-
fettuata nessuna operazione entro
15 secondi, viene visualizzata la
schermata delle impostazioni delle
funzioni.
)
nella schermata dei menu, preme-
re il pulsante INFO
per selezionare
una funzione dall'elenco:
MENU
2/3
:
- a/b
(scelta di visualizzare una lingua
diversa sul display del quadro stru-
menti e il display di navigazione),
-
attivazione/disattivazione del suono
del pulsante INFO
,
- ALLARME
(modifi ca dell'intervallo
di visualizzazione del messaggio di
pausa consigliata "PROMEMORIA
DI RIPOSO"),
- scelta del suono
degli indicatori di
direzione,
-
attivazione/disattivazione del consumo
istantaneo,
MENU
1/3
:
- 1 - 2
(scelta di reinizializzazione del
consumo e della velocità media),
- UNITÀ
(scelta delle unità di consumo
di carburante),
- scelta dell' unità di visualizzazione
della temperatura
,
- LINGUA
(scelta della lingua del di-
splay),
MENU 3/3:
- RIPRISTINARE
(ripristinare le im-
postazioni di fabbrica).
Page 38 of 236
1
SPIE DI FUNZIONAMENTO

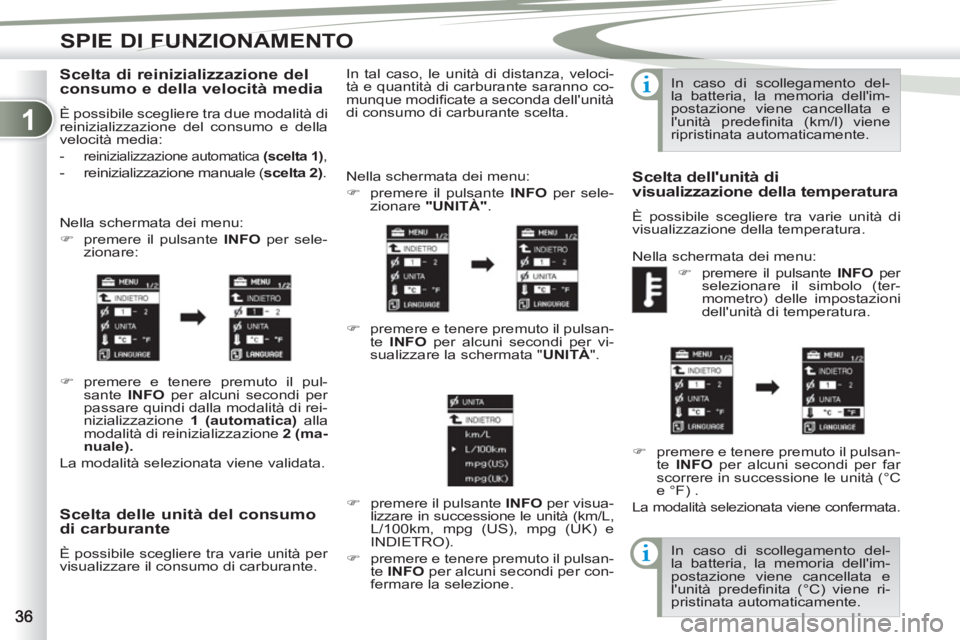

Scelta delle unità del consumo
di carburante
È possibile scegliere tra varie unità per
visualizzare il consumo di carburante. Nella schermata dei menu:
)
premere il pulsante INFO
per sele-
zionare "UNITÀ"
.
)
premere e tenere premuto il pulsan-
te INFO
per alcuni secondi per vi-
sualizzare la schermata " UNITÀ
".
)
premere il pulsante INFO
per visua-
lizzare in successione le unità (km/L,
L/100km, mpg (US), mpg (UK) e
INDIETRO).
)
premere e tenere premuto il pulsan-
te INFO
per alcuni secondi per con-
fermare la selezione. In tal caso, le unità di distanza, veloci-
tà e quantità di carburante saranno co-
munque modifi cate a seconda dell'unità
di consumo di carburante scelta. In caso di scollegamento del-
la batteria, la memoria dell'im-
postazione viene cancellata e
l'unità predefi nita (km/l) viene
ripristinata automaticamente.
Scelta dell'unità di
visualizzazione della temperatura
È possibile scegliere tra varie unità di
visualizzazione della temperatura.
Nella schermata dei menu:
)
premere il pulsante INFO
per
selezionare il simbolo (ter-
mometro) delle impostazioni
dell'unità di temperatura.
)
premere e tenere premuto il pulsan-
te INFO
per alcuni secondi per far
scorrere in successione le unità (°C
e °F) .
La modalità selezionata viene confermata.
In caso di scollegamento del-
la batteria, la memoria dell'im-
postazione viene cancellata e
l'unità predefi nita (°C) viene ri-
pristinata automaticamente.
Scelta di reinizializzazione del
consumo e della velocità media
È possibile scegliere tra due modalità di
reinizializzazione del consumo e della
velocità media:
- reinizializzazione automatica (scelta 1)
,
- reinizializzazione manuale ( scelta 2)
.
Nella schermata dei menu:
)
premere il pulsante INFO
per sele-
zionare:
)
premere e tenere premuto il pul-
sante INFO
per alcuni secondi per
passare quindi dalla modalità di rei-
nizializzazione 1 (automatica)
alla
modalità di reinizializzazione 2 (ma-
nuale).
La modalità selezionata viene validata.
Page 39 of 236
1
SPIE DI FUNZIONAMENTO

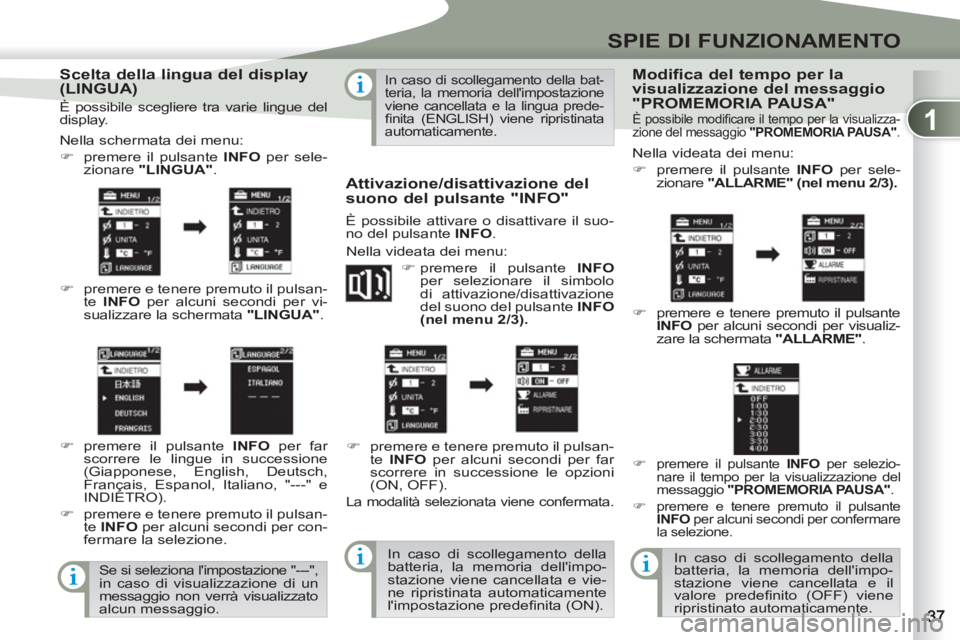

Scelta della lingua del display
(LINGUA)
Nella schermata dei menu:
)
premere il pulsante INFO
per sele-
zionare "LINGUA"
.
)
premere e tenere premuto il pulsan-
te INFO
per alcuni secondi per vi-
sualizzare la schermata "LINGUA"
.
)
premere il pulsante INFO
per far
scorrere le lingue in successione
(Giapponese, English, Deutsch,
Français, Espanol, Italiano, "---" e
INDIETRO).
)
premere e tenere premuto il pulsan-
te INFO
per alcuni secondi per con-
fermare la selezione.
Se si seleziona l'impostazione "---", in caso di visualizzazione di un
messaggio non verrà visualizzato
alcun messaggio.
In caso di scollegamento della bat-
teria, la memoria dell'impostazione
viene cancellata e la lingua prede-
fi nita (ENGLISH) viene ripristinata
automaticamente.
Attivazione/disattivazione del
suono del pulsante "INFO"
È possibile attivare o disattivare il suo-
no del pulsante INFO
.
Nella videata dei menu:
)
premere il pulsante INFO
per selezionare il simbolo
di attivazione/disattivazione
del suono del pulsante INFO
(nel menu 2/3).
)
premere e tenere premuto il pulsan-
te INFO
per alcuni secondi per far
scorrere in successione le opzioni
(ON, OFF).
La modalità selezionata viene confermata.
In caso di scollegamento della
batteria, la memoria dell'impo-
stazione viene cancellata e vie-
ne ripristinata automaticamente
l'impostazione predefi nita (ON).
Modifica del tempo per la
visualizzazione del messaggio
"PROMEMORIA PAUSA"
Nella videata dei menu:
)
premere il pulsante INFO
per se
le-
zionare "ALLARME" (nel menu 2/3).
)
premere e tenere premuto il pulsante
INFO
per alcuni secondi per visualiz-
zare la schermata "ALLARME"
.
)
premere il pulsante INFO
per selezio-
nare il tempo per la visualizzazione del
messaggio "PROMEMORIA PAUSA"
.
)
premere e tenere premuto il pulsante
INFO
per alcuni secondi per confermare
la selezione.
In caso di scollegamento della
batteria, la memoria dell'impo-
stazione viene cancellata e il
valore predefi nito (OFF) viene
ripristinato automaticamente.
È possibile scegliere tra varie lingue del
display. È possibile modifi care il tempo per la visualizza-
zione del messaggio "PROMEMORIA PAUSA"
.
Page 40 of 236
1
SPIE DI FUNZIONAMENTO

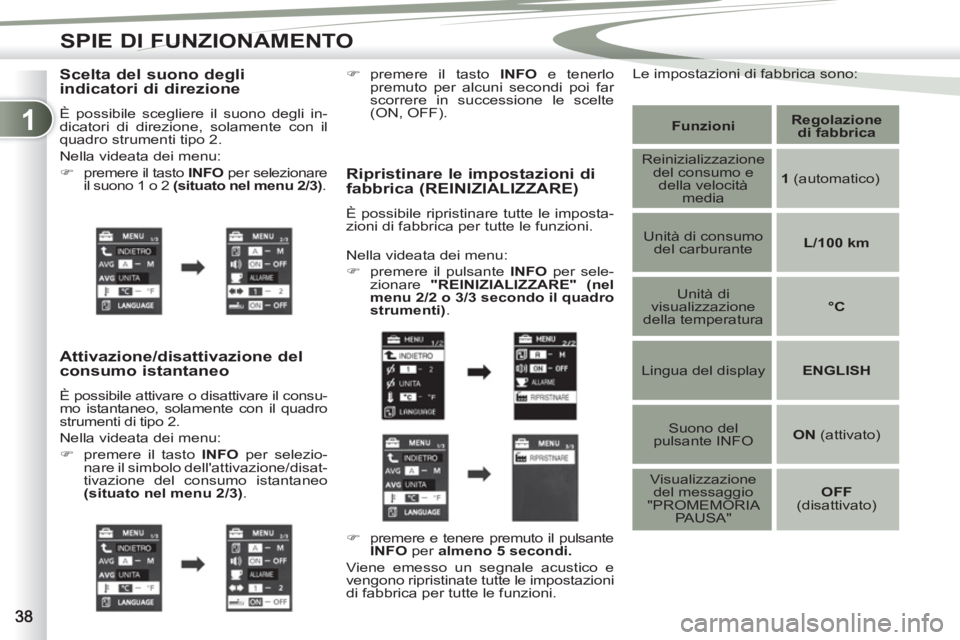

Scelta del suono degli
indicatori di direzione
È possibile scegliere il suono degli in-
dicatori di direzione, solamente con il
quadro strumenti tipo 2.
Nella videata dei menu:
)
premere il tasto INFO
per selezionare
il suono 1 o 2 (situato nel menu 2/3)
.
Attivazione/disattivazione del
consumo istantaneo
È possibile attivare o disattivare il consu-
mo istantaneo, solamente con il quadro
strumenti di tipo 2.
Nella videata dei menu:
)
premere il tasto INFO
per selezio-
nare il simbolo dell'attivazione/disat-
tivazione del consumo istantaneo
(situato nel menu 2/3)
.
Ripristinare le impostazioni di
fabbrica (REINIZIALIZZARE)
È possibile ripristinare tutte le imposta-
zioni di fabbrica per tutte le funzioni.
Funzioni
Regolazione
di fabbrica
Reinizializzazione
del consumo e
della velocità
media 1
(automatico)
Unità di consumo
del carburante
L/100 km
Unità di
visualizzazione
della temperatura
°C
Lingua del display
ENGLISH
Suono del
pulsante INFO
ON
(attivato)
Visualizzazione
del messaggio
"PROMEMORIA
PAUSA"
OFF
(disattivato)
Nella videata dei menu:
)
premere il pulsante INFO
per sele-
zionare "REINIZIALIZZARE" (nel
menu 2/2 o 3/3 secondo il quadro
strumenti)
.
)
premere e tenere premuto il pulsante
INFO
per almeno 5 secondi.
Viene emesso un segnale acustico e
vengono ripristinate tutte le impostazioni
di fabbrica per tutte le funzioni.
)
premere il tasto INFO
e tenerlo
premuto per alcuni secondi poi far
scorrere in successione le scelte
(ON, OFF).
Le impostazioni di fabbrica sono:
