PEUGEOT 4007 2012 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 4007, Model: PEUGEOT 4007 2012Pages: 236, PDF Dimensioni: 17.61 MB

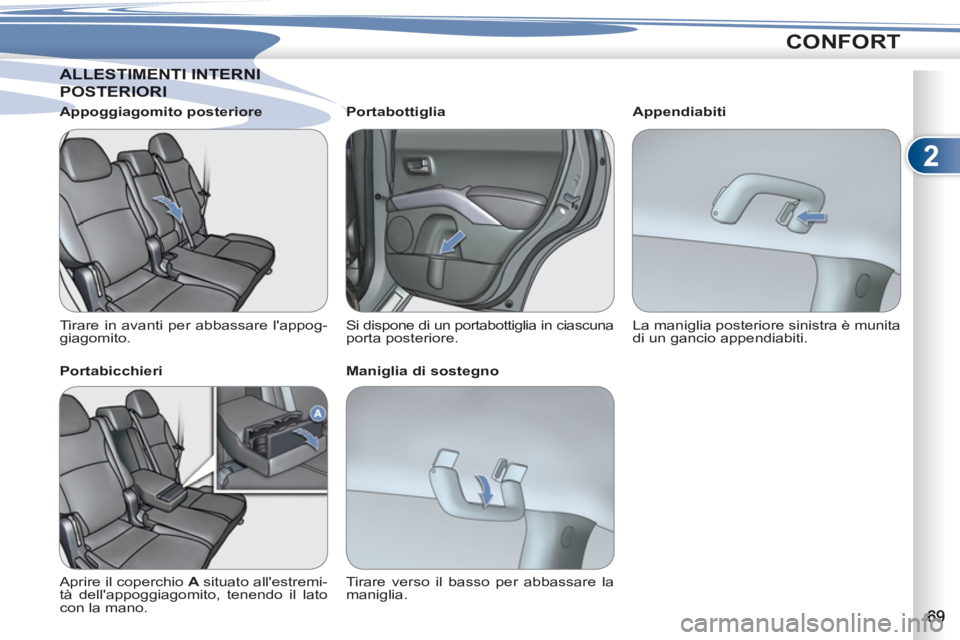

Page 71 of 236
2
CONFORT
LESTIMENTI INTERNI ALLESTIMENTI INTERNI
POSTERIOROSTERIORI
Appoggiagomito posteriore
Tirare in avanti per abbassare l'appog-
giagomito.
Portabicchieri
Aprire il coperchio A
situato all'estremi-
tà dell'appoggiagomito, tenendo il lato
con la mano.
Portabottiglia
Si dispone di un portabottiglia in ciascuna
porta posteriore.
Maniglia di sostegno
Tirare verso il basso per abbassare la
maniglia.
Appendiabiti
La maniglia posteriore sinistra è munita
di un gancio appendiabiti.

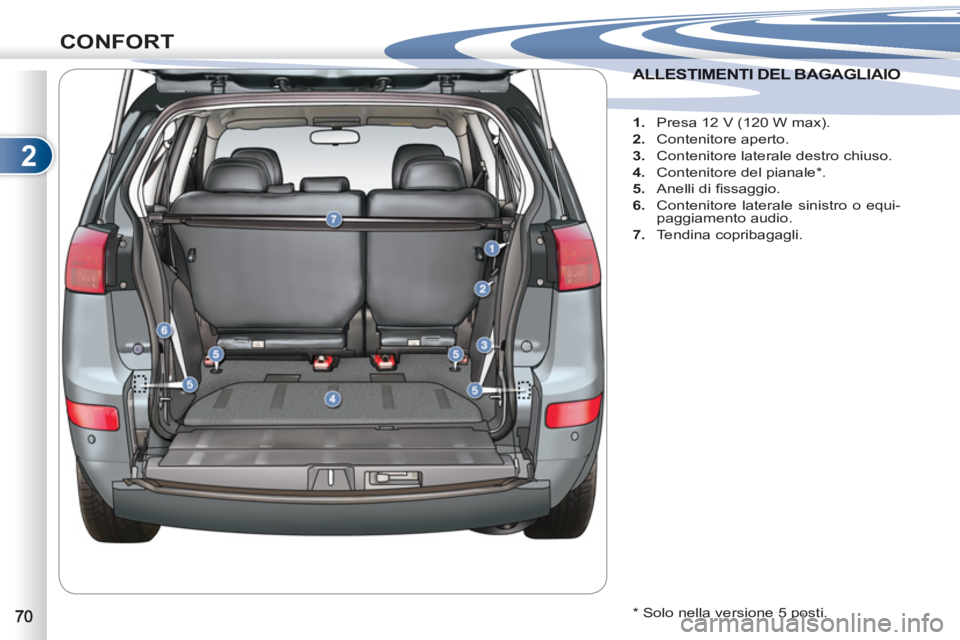

Page 72 of 236
2
CONFORT
ALLESTIMENTI DEL BAGAGLIAIOALLESTIMENTI DEL BAGAGLIAIO
1.
Presa 12 V (120 W max).
2.
Contenitore aperto.
3.
Contenitore laterale destro chiuso.
4.
Contenitore del pianale * .
5.
Anelli di fi ssaggio.
6.
Contenitore laterale sinistro o equi-
paggiamento audio.
7.
Tendina copribagagli.
* Solo nella versione 5 posti.
Page 73 of 236
2
CONFORT

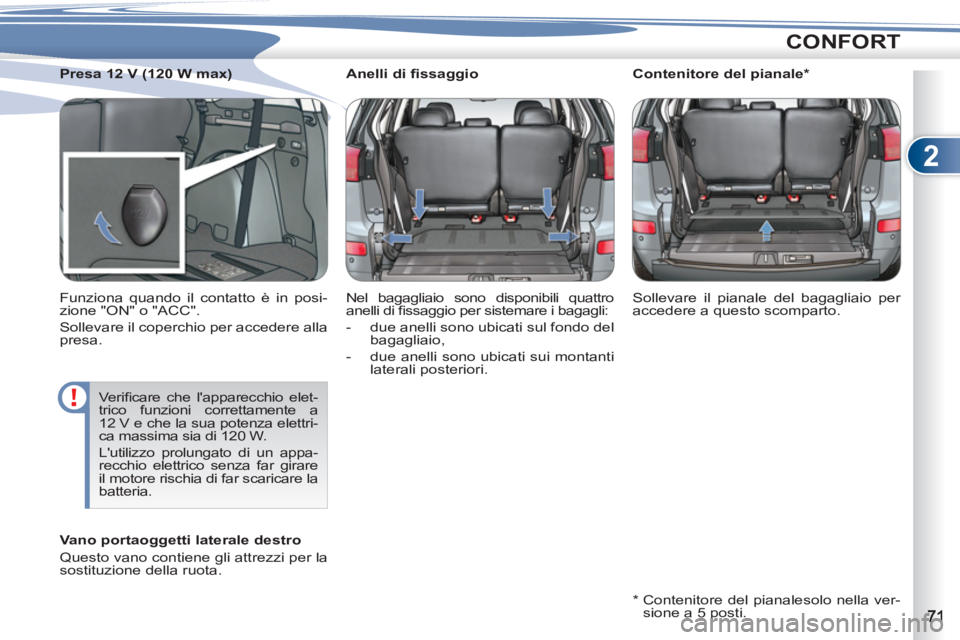

Anelli di fi ssaggio
Nel bagagliaio sono disponibili quattro
anelli di fi ssaggio per sistemare i bagagli:
- due anelli sono ubicati sul fondo del
bagagliaio,
- due anelli sono ubicati sui montanti
laterali posteriori.
*
Contenitore del pianalesolo nella ver-
sione a 5 posti. Sollevare il pianale del bagagliaio per
accedere a questo scomparto.
Vano portaoggetti laterale destro
Questo vano contiene gli attrezzi per la
sostituzione della ruota.
Contenitore del pianale *
Presa 12 V (120 W max)
Funziona quando il contatto è in posi-
zione "ON" o "ACC".
Sollevare il coperchio per accedere alla
presa.
Verifi care che l'apparecchio elet-
trico funzioni correttamente a
12 V e che la sua potenza elettri-
ca massima sia di 120 W.
L'utilizzo prolungato di un appa-
recchio elettrico senza far girare
il motore rischia di far scaricare la
batteria.

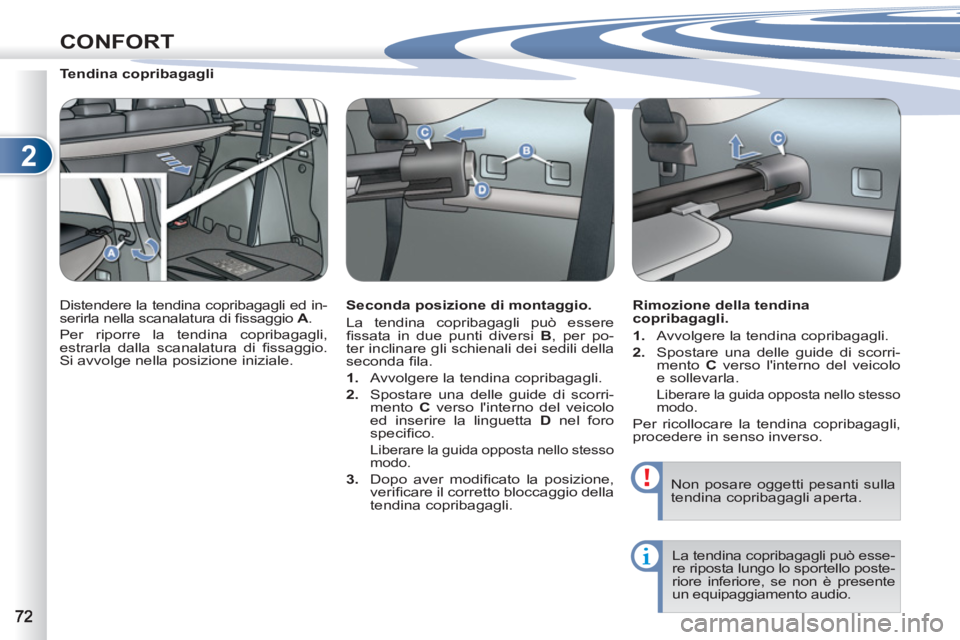

Page 74 of 236
2
CONFORT
Tendina copribagagli
Distendere la tendina copribagagli ed in-
serirla nella scanalatura di fi ssaggio A
.
Per riporre la tendina copribagagli,
estrarla dalla scanalatura di fi ssaggio.
Si avvolge nella posizione iniziale.
Seconda posizione di montaggio.
La tendina copribagagli può essere
fi ssata in due punti diversi B
, per po-
ter inclinare gli schienali dei sedili della
seconda fi la.
1.
Avvolgere la tendina copribagagli.
2.
Spostare una delle guide di scorri-
mento C
verso l'interno del veicolo
ed inserire la linguetta D
nel foro
specifi co.
Liberare la guida opposta nello stesso
modo.
3.
Dopo aver modifi cato la posizione,
verifi care il corretto bloccaggio della
tendina copribagagli.
Rimozione della tendina
copribagagli.
1.
Avvolgere la tendina copribagagli.
2.
Spostare una delle guide di scorri-
mento C
verso l'interno del veicolo
e sollevarla.
Liberare la guida opposta nello stesso
modo.
Per ricollocare la tendina copribagagli,
procedere in senso inverso.
Non posare oggetti pesanti sulla
tendina copribagagli aperta.
La tendina copribagagli può esse-
re riposta lungo lo sportello poste-
riore inferiore, se non è presente
un equipaggiamento audio.

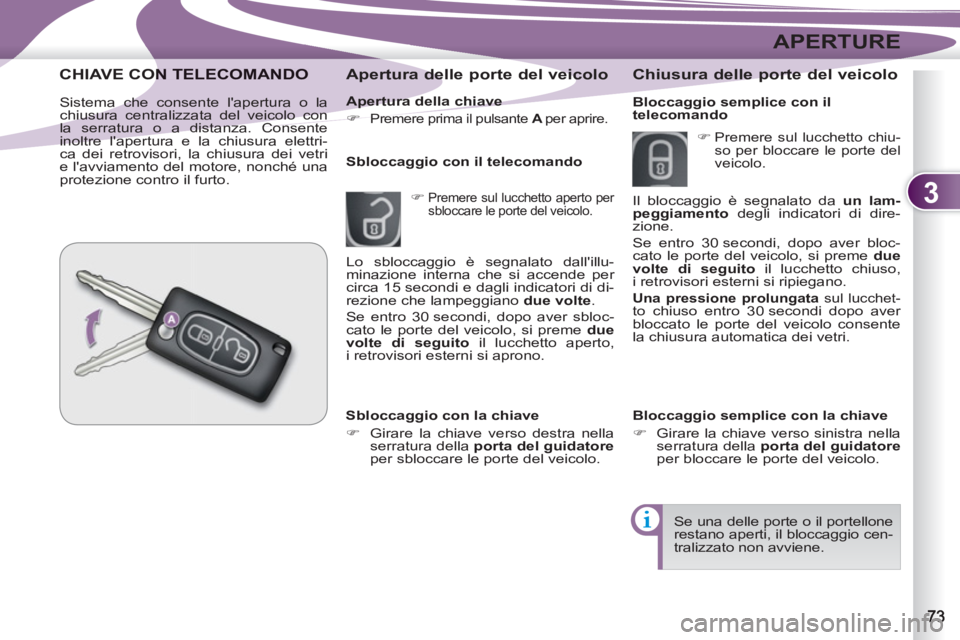

Page 75 of 236
3
APERTURE
Apertura della chiave
)
Premere prima il pulsante A
per aprire.
Apertura delle porte del veicolo
)
Premere sul lucchetto aperto per
sbloccare le porte del veicolo.
Sbloccaggio con il telecomando
CHIAVE CONN TELECOMANDO
Sistema che consente l'apertura o la
chiusura centralizzata del veicolo con
la serratura o a distanza. Consente
inoltre l'apertura e la chiusura elettri-
ca dei retrovisori, la chiusura dei vetri
e l'avviamento del motore, nonché una
protezione contro il furto.
Chiusura delle porte del veicolo
Sbloccaggio con la chiave
)
Girare la chiave verso destra nella
serratura della porta del guidatore
per sbloccare le porte del veicolo.
)
Premere sul lucchetto chiu-
so per bloccare le porte del
veicolo.
Se una delle porte o il portellone
restano aperti, il bloccaggio cen-
tralizzato non avviene. Lo sbloccaggio è segnalato dall'illu-
minazione interna che si accende per
circa 15 secondi e dagli indicatori di di-
rezione che lampeggiano due volte
.
Se entro 30 secondi, dopo aver sbloc-
cato le porte del veicolo, si preme due
volte di seguito
il lucchetto aperto,
i retrovisori esterni si aprono.
Bloccaggio semplice con la chiave
)
Girare la chiave verso sinistra nella
serratura della porta del guidatore
per bloccare le porte del veicolo. Il bloccaggio è segnalato da un lam-
peggiamento
degli indicatori di dire-
zione.
Se entro 30 secondi, dopo aver bloc-
cato le porte del veicolo, si preme due
volte di seguito il lucchetto chiuso,
i retrovisori esterni si ripiegano.
Una pressione prolungata
sul lucchet-to chiuso entro 30 secondi dopo aver
bloccato le porte del veicolo consente
la chiusura automatica dei vetri.
Bloccaggio semplice con il
telecomando

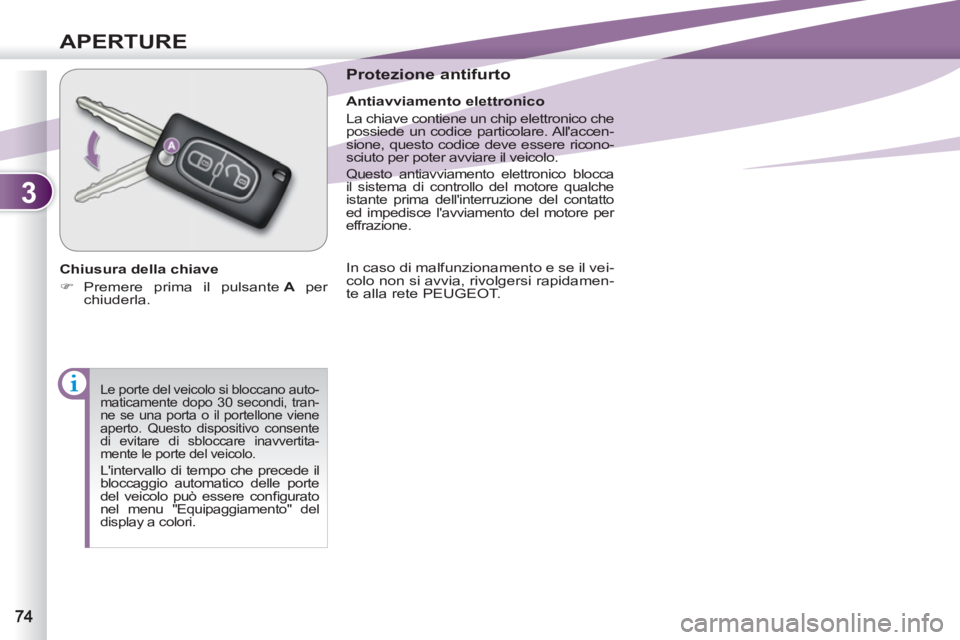

Page 76 of 236
3
APERTURE
Le porte del veicolo si bloccano auto-
maticamente dopo 30 secondi, tran-
ne se una porta o il portellone viene
aperto. Questo dispositivo consente
di evitare di sbloccare inavvertita-
mente le porte del veicolo.
L'intervallo di tempo che precede il
bloccaggio automatico delle porte
del veicolo può essere confi gurato
nel menu "Equipaggiamento" del
display a colori.
Chiusura della chiave
)
Premere prima il pulsante A
per
chiuderla.
Antiavviamento elettronico
La chiave contiene un chip elettronico che
possiede un codice particolare. All'accen-
sione, questo codice deve essere ricono-
sciuto per poter avviare il veicolo.
Questo antiavviamento elettronico blocca
il sistema di controllo del motore qualche
istante prima dell'interruzione del contatto
ed impedisce l'avviamento del motore per
effrazione.
Protezione antifurto
In caso di malfunzionamento e se il vei-
colo non si avvia, rivolgersi rapidamen-
te alla rete PEUGEOT.

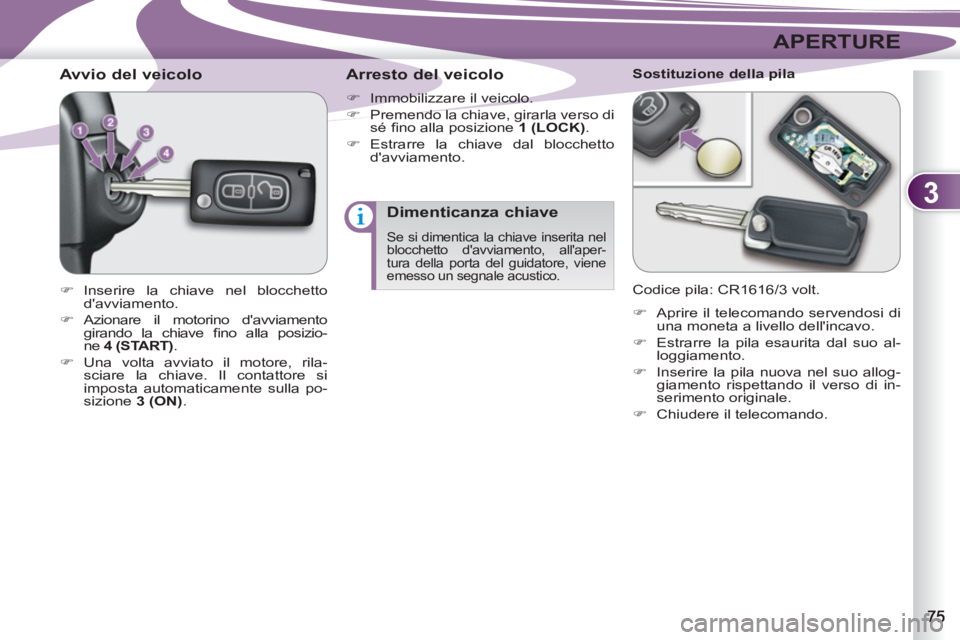

Page 77 of 236
3
APERTURE
Avvio del veicolo
)
Inserire la chiave nel blocchetto
d'avviamento.
)
Azionare il motorino d'avviamento
girando la chiave fi no alla posizio-
ne 4 (START)
.
)
Una volta avviato il motore, rila-
sciare la chiave. Il contattore si
imposta automaticamente sulla po-
sizione 3 (ON)
.
Arresto del veicolo
)
Immobilizzare il veicolo.
)
Premendo la chiave, girarla verso di
sé fi no alla posizione 1 (LOCK)
.
)
Estrarre la chiave dal blocchetto
d'avviamento.
Sostituzione della pila
Codice pila: CR1616/3 volt.
)
Aprire il telecomando servendosi di
una moneta a livello dell'incavo.
)
Estrarre la pila esaurita dal suo al-
loggiamento.
)
Inserire la pila nuova nel suo allog-
giamento rispettando il verso di in-
serimento originale.
)
Chiudere il telecomando.
Dimenticanza chiave
Se si dimentica la chiave inserita nel
blocchetto d'avviamento, all'aper-
tura della porta del guidatore, viene
emesso un segnale acustico.

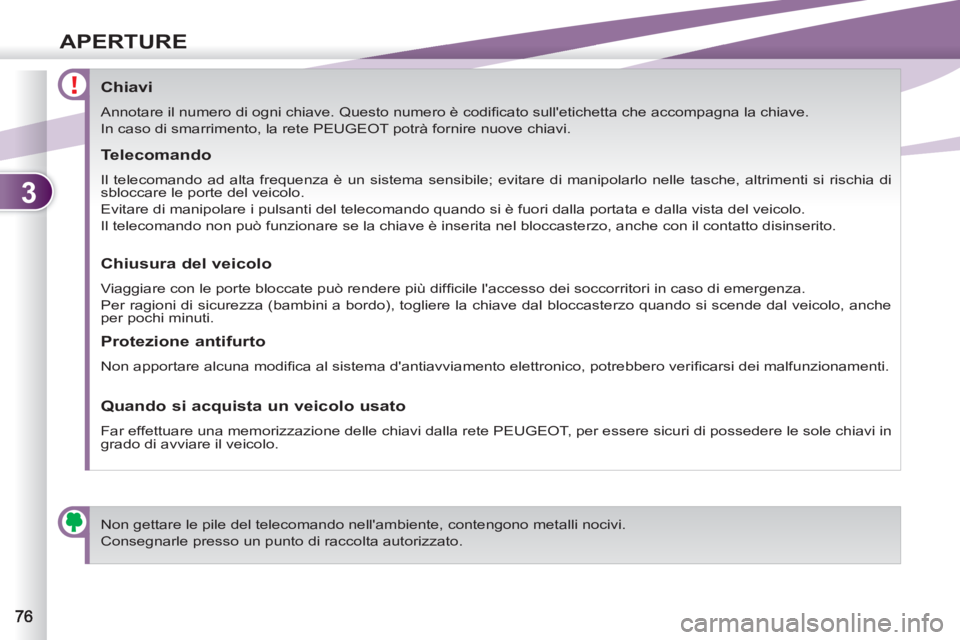

Page 78 of 236
3
APERTURE
Chiavi
Annotare il numero di ogni chiave. Questo numero è codifi cato sull'etichetta che accompagna la chiave.
In caso di smarrimento, la rete PEUGEOT potrà fornire nuove chiavi.
Non gettare le pile del telecomando nell'ambiente, contengono metalli nocivi.
Consegnarle presso un punto di raccolta autorizzato.
Telecomando
Il telecomando ad alta frequenza è un sistema sensibile; evitare di manipolarlo nelle tasche, altrimenti si rischia di
sbloccare le porte del veicolo.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla portata e dalla vista del veicolo.
Il telecomando non può funzionare se la chiave è inserita nel bloccasterzo, anche con il contatto disinserito.
Chiusura del veicolo
Viaggiare con le porte bloccate può rendere più diffi cile l'accesso dei soccorritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), togliere la chiave dal bloccasterzo quando si scende dal veicolo, anche
per pochi minuti.
Protezione antifurto
Non apportare alcuna modifi ca al sistema d'antiavviamento elettronico, potrebbero verifi carsi dei malfunzionamenti.
Quando si acquista un veicolo usato
Far effettuare una memorizzazione delle chiavi dalla rete PEUGEOT, per essere sicuri di possedere le sole chiavi in
grado di avviare il veicolo.

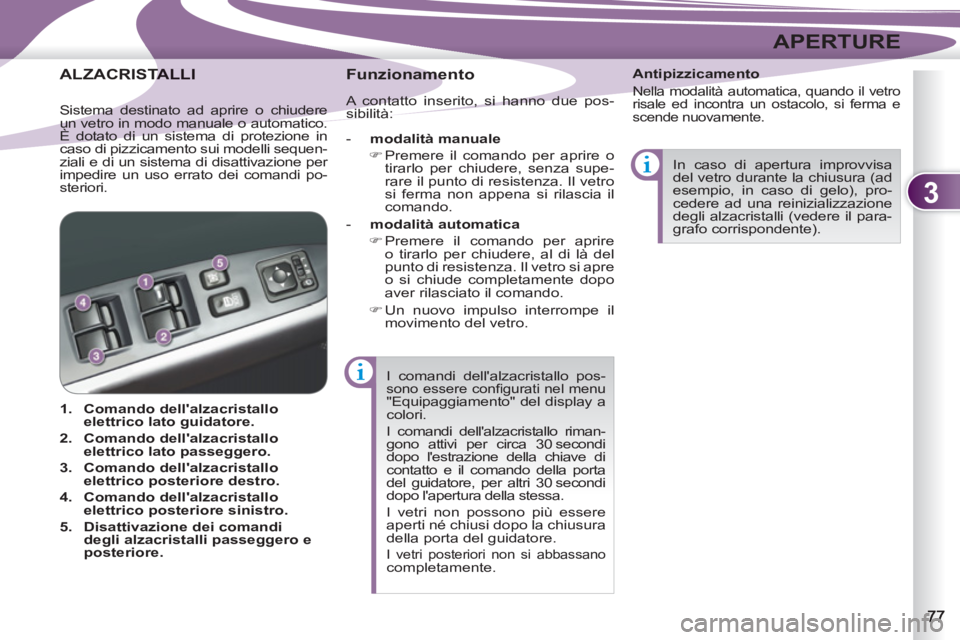

Page 79 of 236
3
APERTURE
I comandi dell'alzacristallo pos-sono essere confi gurati nel menu "Equipaggiamento" del display a
colori.
I comandi dell'alzacristallo riman-
gono attivi per circa 30 secondi
dopo l'estrazione della chiave di
contatto e il comando della porta
del guidatore, per altri 30 secondi
dopo l'apertura della stessa.
I vetri non possono più essere
aperti né chiusi dopo la chiusura
della porta del guidatore.
I vetri posteriori non si abbassano completamente.
ALZACRISTATALLI
1.
Comando dell'alzacristallo
elettrico lato guidatore.
2. Comando dell'alzacristallo
elettrico lato passeggero.
3. Comando dell'alzacristallo
elettrico posteriore destro.
4. Comando dell'alzacristallo
elettrico posteriore sinistro.
5. Disattivazione dei comandi
degli alzacristalli passeggero e
posteriore.
In caso di apertura improvvisa
del vetro durante la chiusura (ad
esempio, in caso di gelo), pro-
cedere ad una reinizializzazione
degli alzacristalli (vedere il para-
grafo corrispondente).
Antipizzicamento
Nella modalità automatica, quando il vetro
risale ed incontra un ostacolo, si ferma e
scende nuovamente.
Funzionamento
A contatto inserito, si hanno due pos-
sibilità:
- modalità manuale
)
Premere il comando per aprire o
tirarlo per chiudere, senza supe-
rare il punto di resistenza. Il vetro
si ferma non appena si rilascia il
comando.
- modalità automatica
)
Premere il comando per aprire
o tirarlo per chiudere, al di là del
punto di resistenza. Il vetro si apre
o si chiude completamente dopo
aver rilasciato il comando.
)
Un nuovo impulso interrompe il
movimento del vetro.
Sistema destinato ad aprire o chiudere
un vetro in modo manuale o automatico.
È dotato di un sistema di protezione in
caso di pizzicamento sui modelli sequen-
ziali e di un sistema di disattivazione per
impedire un uso errato dei comandi po-
steriori.
Page 80 of 236
3
APERTURE
Disattivazione dei comandi degli
alzacristalli passeggero e posteriori
Reinizializzazione degli
alzacristalli
Dopo un ricollegamento della batteria o
dopo tre azionamenti consecutivi del si-
stema antipizzicamento, occorre reini-
zializzare la funzione antipizzicamento:
)
con la porta chiusa, abbassare com-
pletamente il vetro, poi farlo risalire.
Ad ogni pressione risalirà di alcuni
centimetri. Ripetere l'operazione fi no
alla chiusura completa del vetro,
)
tenere premuto il comando per al-
meno un secondo dopo aver rag-
giunto la posizione, con il vetro
chiuso. Estrarre sempre la chiave di con-
tatto quando si esce dal veicolo,
anche per un periodo breve.
In caso di pizzicamento durante
la manipolazione degli alzacri-
stalli, invertire il movimento del
vetro premendo il relativo co-
mando.
Quando il guidatore aziona i co-
mandi degli alzacristalli, deve ac-
certarsi che nessuno impedisca
la corretta chiusura del vetro.
Il guidatore deve verifi care che
i passeggeri utilizzino corretta-
mente gli alzacristalli.
Prestare attenzione ai bambini
durante le manovre dei vetri.
)
Per la sicurezza dei bambini, pre-
mere il comando 5
per disattivare i
comandi degli alzacristalli del pas-
seggero e posteriori in qualsiasi loro
posizione.
Con il pulsante premuto, la disattivazione
è attiva.
Con il pulsante sollevato, la disattivazione
non è attiva.
Con il pulsante premuto è possi-
bile aprire o chiudere tutti i vetri
con i comandi della porta del gui-
datore.
Durante questa operazione, la fun-
zione antipizzicamento non è attiva
.
