179
7
Praktisk information

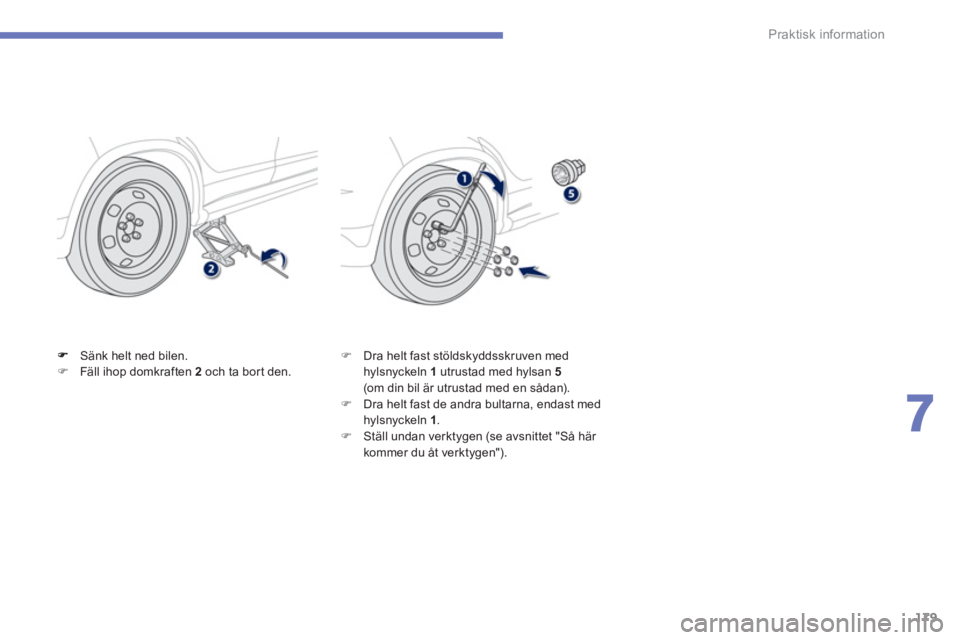

Sänk helt ned bilen.)Fäll ihop domkraften 2 och ta bort den.) Dra helt fast stöldskyddsskruven med
hylsnyckeln 1 utrustad med hylsan 5 (om din bil är utrustad med en sådan). )
Dra helt fast de andra bultarna, endast medhylsnyckeln 1.
)
Ställ undan verktygen (se avsnittet "Så här kommer du åt verktygen").

180
Praktisk information

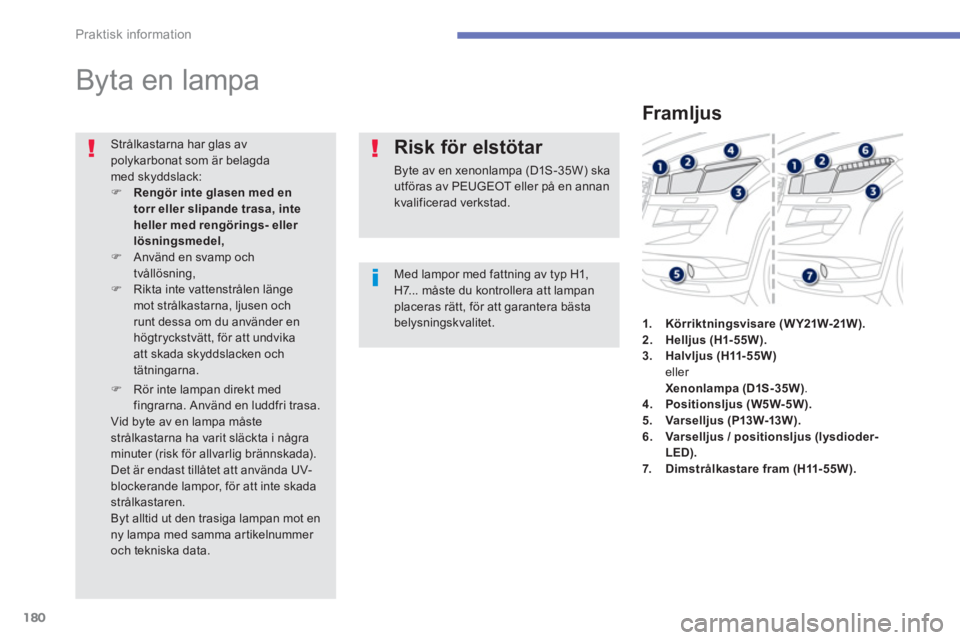

Byta en lampa
Med lampor med fattning av typ H1,H7... måste du kontrollera att lampanplaceras rätt, för att garantera bästa belysningskvalitet.

Strålkastarna har glas av polykarbonat som är belagdamed skyddslack:)Rengör inte glasen med en torr eller slipande trasa, inteheller med rengörings- eller lösningsmedel,)Använd en svamp ochtvållösning,)Rikta inte vattenstrålen länge mot strålkastarna, ljusen ochrunt dessa om du använder en högtryckstvätt, för att undvikaatt skada skyddslacken ochtätningarna.
)Rör inte lampan direkt medfingrarna. Använd en luddfri trasa.Vid byte av en lampa måste strålkastarna ha varit släckta i någraminuter (risk för allvarlig brännskada).Det är endast tillåtet att använda UV-blockerande lampor, för att inte skadastrålkastaren.Byt alltid ut den trasiga lampan mot en ny lampa med samma ar tikelnummer och tekniska data.
Risk för elstötar
Byte av en xenonlampa (D1S -35W) ska utföras av PEUGEOT eller på en annankvalificerad verkstad.


Framljus
1.Körriktningsvisare(W Y21W-21W).2.Helljus (H1- 55W).3.Halvljus (H11- 55W)eller
Xenonlampa (D1S-35W)
. 4.Positionsljus (W5W-5W).5.Varselljus(P13W-13W).6. Varselljus / positionsljus (lysdioder-LED).7.Dimstrålkastare fram(H11- 55W).

181
7
Praktisk information

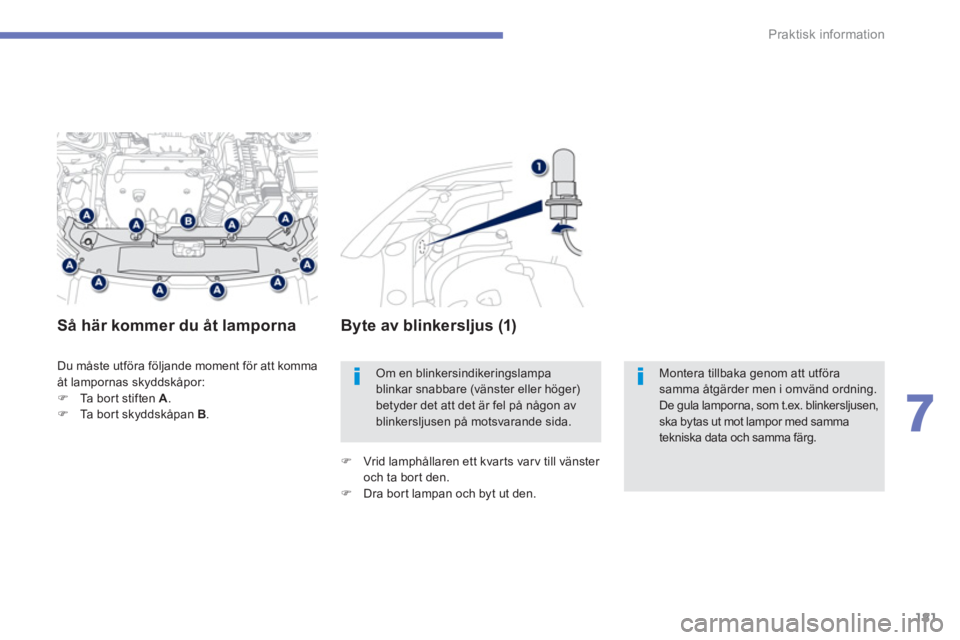

Du måste utföra följande moment för att komma
åt lampornas skyddskåpor:)Ta bort stiften A.)Ta b o r t s kyddskåpan B .


Så här kommer du åt lampornaByte av blinkersljus (1)
)
Vrid lamphållaren ett kvarts varv till vänster och ta bort den.)
Dra bor t lampan och byt ut den.
Om en blinkersindikeringslampa blinkar snabbare (vänster eller höger) betyder det att det är fel på någon av blinkersljusen på motsvarande sida.

Montera tillbaka genom att utförasamma åtgärder men i omvänd ordning.
De gula lamporna, som t.ex. blinkersljusen,ska bytas ut mot lampor med samma tekniska data och samma färg.

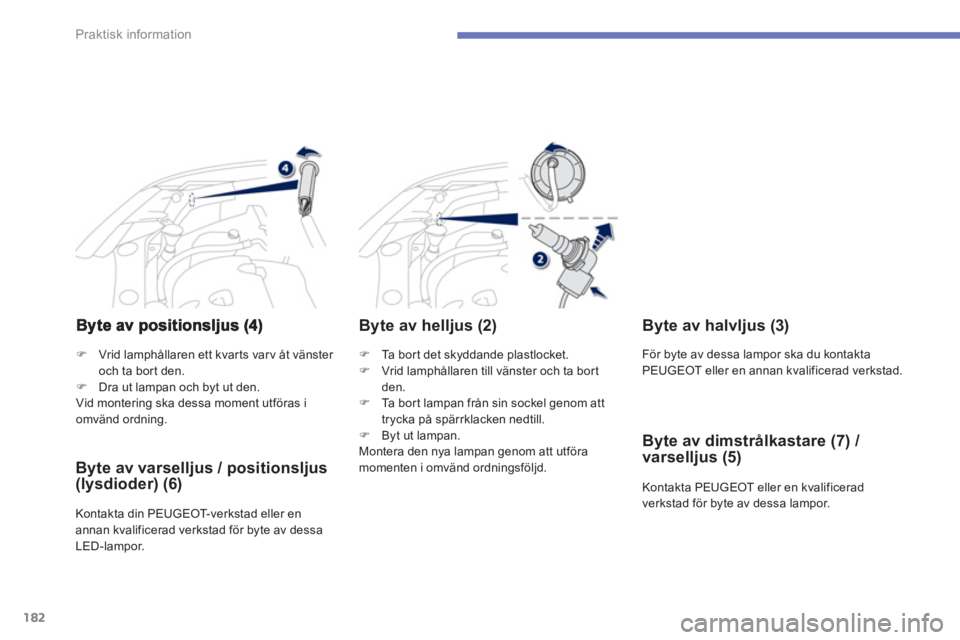

182
Praktisk information
) Ta bort det skyddande plastlocket. )
Vrid lamphållaren till vänster och ta bort den. )
Ta bor t lampan från sin sockel genom att
trycka på spärrklacken nedtill.) Byt ut lampan.
Montera den nya lampan genom att utföra
momenten i omvänd ordningsföljd.

Byte av helljus (2)
)
Vrid lamphållaren ett kvarts varv åt vänster och ta bort den.)
Dra ut lampan och byt ut den.
Vid montering ska dessa moment utföras i
omvänd ordning.
Byte av varselljus / positionsljus(lysdioder) (6)
Kontakta din PEUGEOT-verkstad eller en annan kvalificerad verkstad för byte av dessaLED-lampor.

Byte av halvljus (3)

För byte av dessa lampor ska du kontakta
PEUGEOT eller en annan kvalificerad verkstad.

Kontakta PE
UGEOT eller en kvalificerad
verkstad för byte av dessa lampor.
Byte av dimstrålkastare (7) / varselljus (5)

183
7
Praktisk information
Tryck sidoblinkersljuset bakåt för att lossa det. )Koppla ur kontaktstycket.
)Byt ut insatsen med sidoblinkersljuset.
Montera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.
Lampor kan du skaffa från din PEUGEOT-verkstad eller från en annan kvalificerad verkstad.

Byte av sidoblinkers
Yttre sidobelysningar

Kontakta en PEUGEOT-verkstad eller en annan kvalificerad verkstad då lysdioden behöver bytas ut.

184
Praktisk information

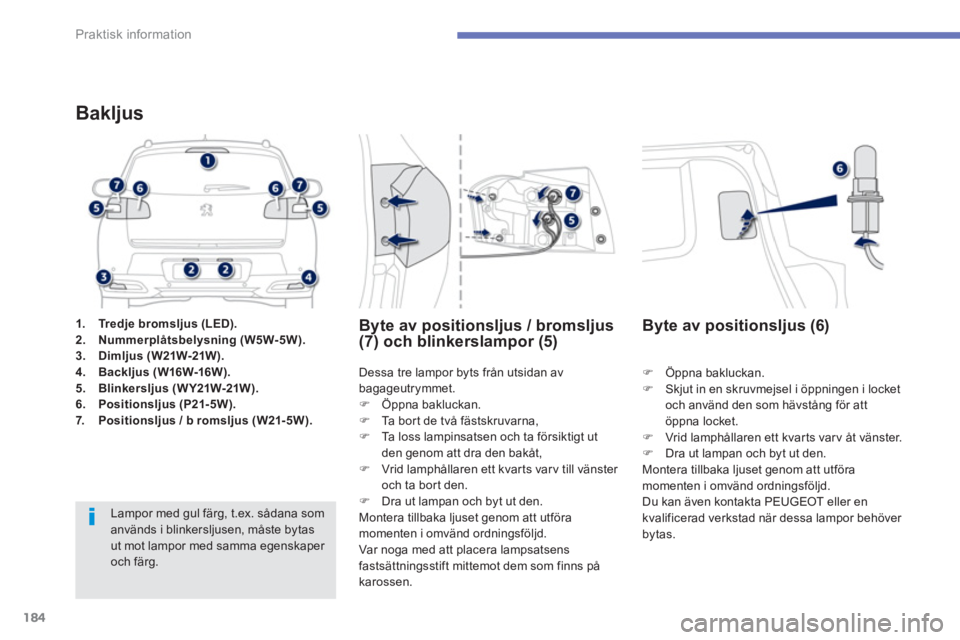

1.Tredje bromsljus (LED).2.Nummerplåtsbelysning(W5W-5W).3.Dimljus (W21W-21W).4.Backljus (W16W-16W).5.Blinkersljus (WY21W-21W).6.Positionsljus (P21-5W).7.Positionsljus / bromsljus (W21-5W).
Bakljus

Lampor med gul färg, t.ex. sådana som används i blinkersljusen, måste bytasut mot lampor med samma egenskaper och färg. Dessa tre lampor byts från utsidan av
bagageutrymmet.)
Öppna bakluckan. )
Ta bort de två fästskruvarna,
)
Ta loss lampinsatsen och ta försiktigt ut
den genom att dra den bakåt, ) Vrid lamphållaren ett kvarts varv till vänster och ta bort den.)
Dra ut lampan och byt ut den.
Montera tillbaka ljuset genom att utföra
momenten i omvänd ordningsföljd.
Var noga med att placera lampsatsens
fastsättningsstift mittemot dem som finns påkarossen.
Byte av positionsljus / bromsljus(7) och blinkerslampor (5)
)Öppna bakluckan.)Skjut in en skruvmejsel i öppningen i locket
och använd den som hävstång för att
öppna locket. )Vrid lamphållaren ett kvarts varv åt vänster.)Dra ut lampan och byt ut den.
Montera tillbaka ljuset genom att utföramomenten i omvänd ordningsföljd.
Du kan även kontakta PEUGEOT eller en
kvalificerad verkstad när dessa lampor behöver
bytas.














Byte av positionsljus (6)

185
7
Praktisk information

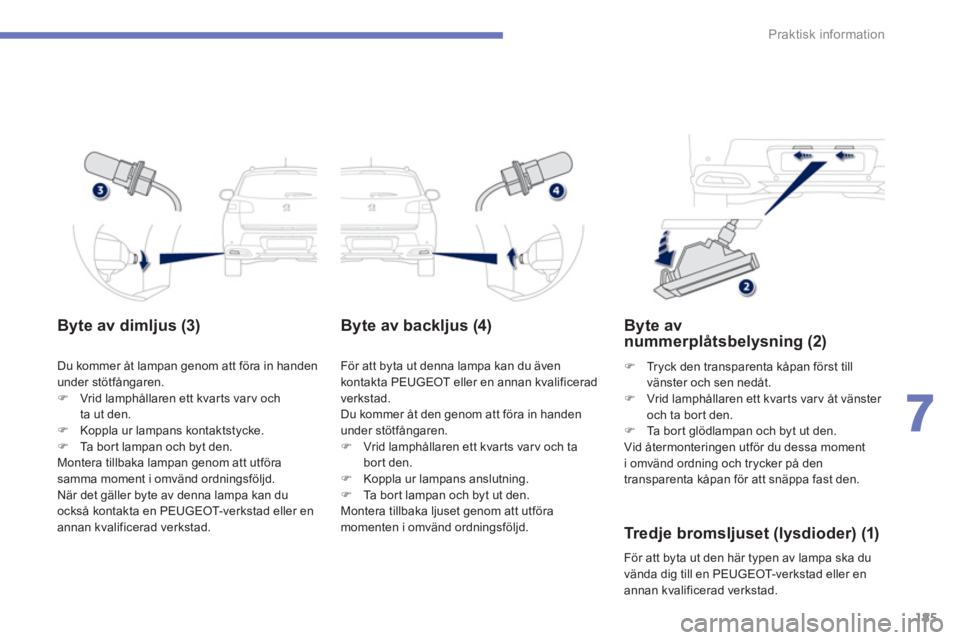

Byte av dimljus (3)
Du kommer åt lampan genom att föra in handen
under stötfångaren.)Vrid lamphållaren ett kvarts varv och
ta ut den. )Koppla ur lampans kontaktstycke. )Ta bor t lampan och byt den.
Montera tillbaka lampan genom att utförasamma moment i omvänd ordningsföljd.
När det gäller byte av denna lampa kan du
också kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.

Byte av backljus (4)
För att byta ut denna lampa kan du även kontakta PEUGEOT eller en annan kvalificerad
verkstad.
Du kommer åt den genom att föra in handen under stötfångaren. ) Vrid lamphållaren ett kvarts varv och tabort den.)
Koppla ur lampans anslutning. )
Ta bort lampan och byt ut den.
Montera tillbaka ljuset genom att utföra
momenten i omvänd ordningsföljd.

Byte av
nummerplåtsbelysning (2)
)
Tryck den transparenta kåpan först till
vänster och sen nedåt. ) Vrid lamphållaren ett kvarts varv åt vänster och ta bort den.)
Ta b o r t glödlampan och byt ut den.
Vid återmonteringen utför du dessa moment
i omvänd ordning och trycker på den
transparenta kåpan för att snäppa fast den.
Tredje bromsljuset (lysdioder) (1)
För att byta ut den här typen av lampa ska du
vända dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.

186
Praktisk information

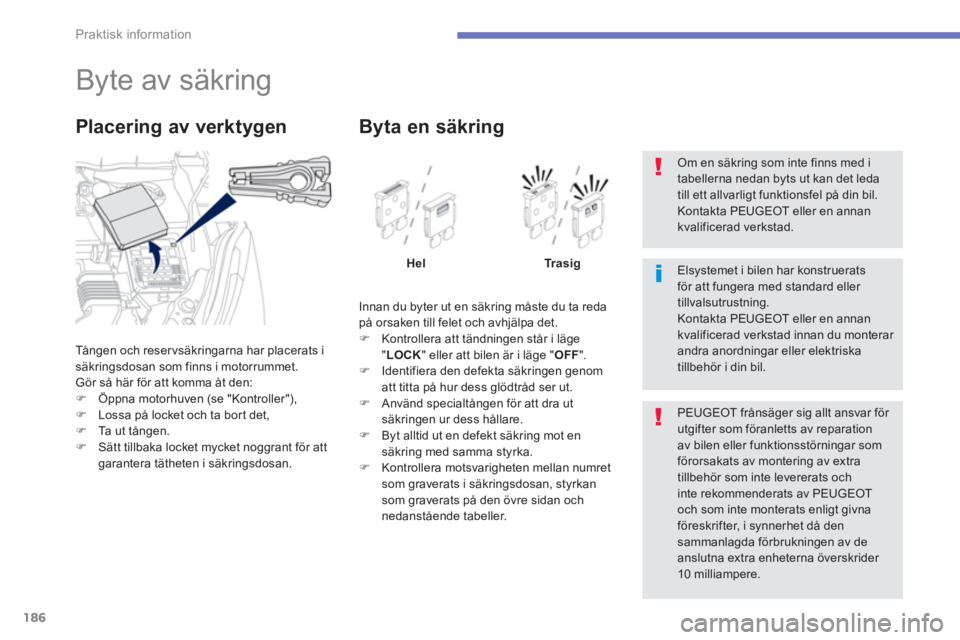

Byte av säkring
Tå ngen och reser vsäkringarna har placerats isäkringsdosan som finns i motorrummet.Gör så här för att komma åt den:)Öppna motorhuven (se "Kontroller"), )Lossa på locket och ta bort det,
)Ta ut tången.)Sätt tillbaka locket mycket noggrant för att garantera tätheten i säkringsdosan.

Placering av verktygen

Innan du byter ut en säkring måste du ta reda
på orsaken till felet och avhjälpa det. ) Kontrollera att tändningen står i läge"LOCK" eller att bilen är i läge "
OFF".)
Identifiera den defekta säkringen genom
att titta på hur dess glödtråd ser ut. )
Använd specialtången för att dra ut säkringen ur dess hållare. )
Byt alltid ut en defekt säkring mot en säkring med samma styrka.)
Kontrollera motsvarigheten mellan numret som graverats i säkringsdosan, styrkan som graverats på den övre sidan och
nedanstående tabeller.

Byta en säkring
Hel Trasig


PEUGEOT frånsäger sig allt ansvar för utgifter som föranletts av reparation av bilen eller funktionsstörningar som förorsakats av montering av extratillbehör som inte levererats och inte rekommenderats av PEUGEOToch som inte monterats enligt givna föreskrifter, i synnerhet då densammanlagda förbrukningen av de anslutna extra enheterna överskrider 10 milliampere.


Elsystemet i bilen har konstrueratsför att fungera med standard eller tillvalsutrustning.
Kontakta PEUGEOT eller en annan kvalificerad verkstad innan du monterar andra anordningar eller elektriska tillbehör i din bil.

Om en säkring som inte finns med i tabellerna nedan byts ut kan det ledatill ett allvarligt funktionsfel på din bil.Kontakta PEUGEOT eller en annan
kvalificerad verkstad.

187
7
Praktisk information

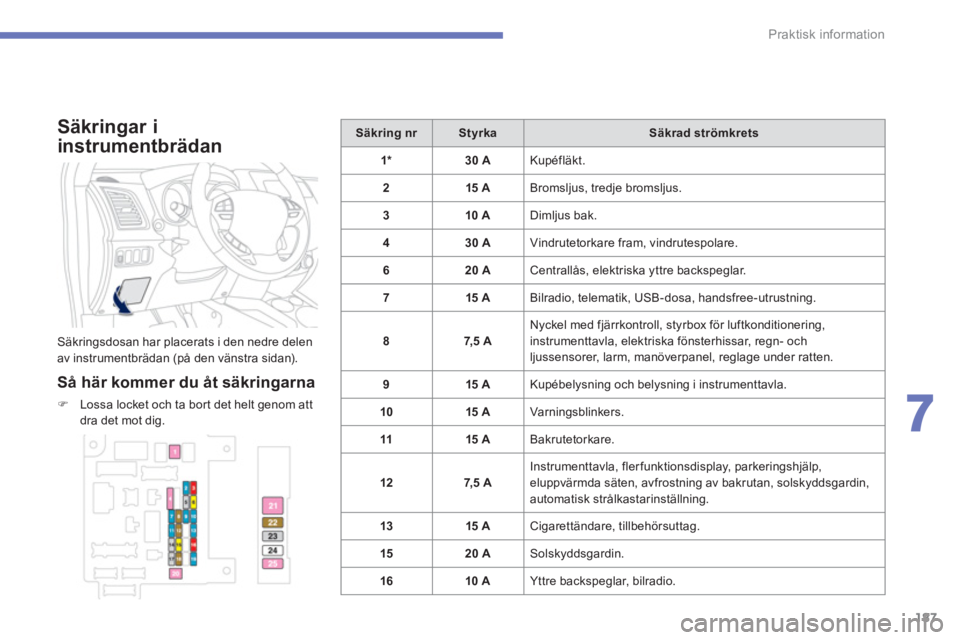

Säkringar i
instrumentbrädan

Säkringsdosan har placerats i den nedre delen
av instrumentbrädan (på den vänstra sidan).

Så här kommer du åt säkringarna
)Lossa locket och ta bort det helt genom att
dra det mot dig.
Säkring nrStyrkaSäkrad strömkrets
1*30 A Kupéfläkt.
2 15 A
Bromsl
jus, tredje bromsljus.
310 A Dimljus bak.
430 A
Vindrutetorkare fram, vindrutespolare.
620 A
Centrallås, elektriska yttre backspeglar.
7 15 A
Bilradio, telematik, USB-dosa, handsfree-utrustnin
g.
87, 5 A
Nyckel med fjärrkontroll, styrbox för luftkonditionering,
instrumenttavla, elektriska fönsterhissar, regn- och ljussensorer, larm, manöverpanel, reglage under ratten.
915 A
Kupébelysning och belysning i instrumenttavla.
1015 A
Var ningsblinkers.
1115 A Bakrutetorkare.
12 7,5
A Instrumenttavla, flerfunktionsdisplay, parkeringshjälp, eluppvärmda säten, avfrostning av bakrutan, solskyddsgardin,
automatisk strålkastarinställning.
1
315 A
Cigarettändare, tillbehörsuttag.
1520 A Solskyddsgardin.
1
610 A Yttre backspeglar, bilradio.

188
Praktisk information

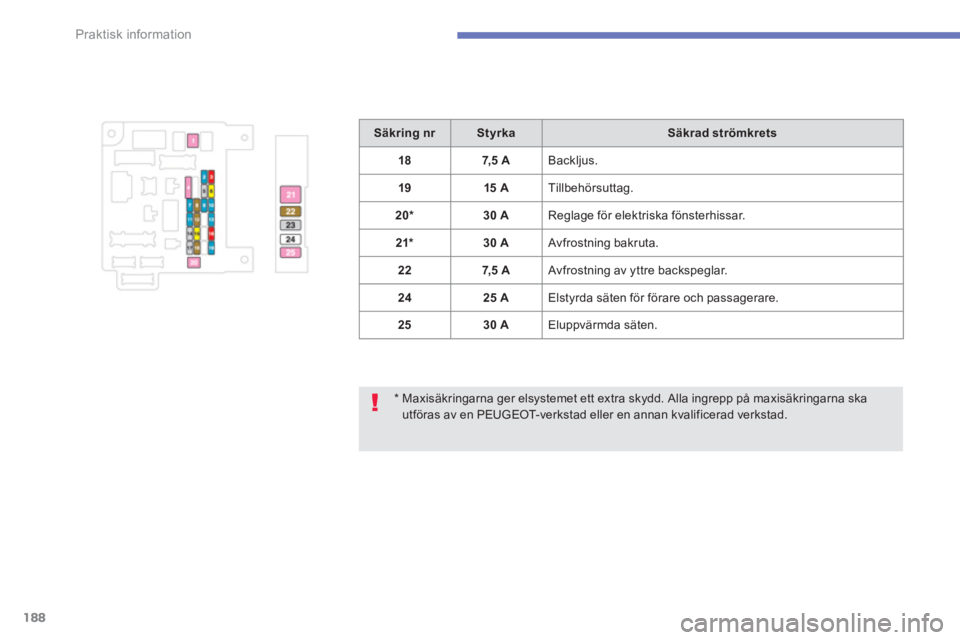

* Maxisäkringarna ger elsystemet ett extra skydd. Alla ingrepp på maxisäkringarna ska utföras av en PEUGEOT-verkstad eller en annan kvalificerad verkstad.

Säkring nrStyrkaSäkrad strömkrets
187,5 A
Backljus.
1
915 A
Tillbehörsuttag.
20*30 A
Reglage för elektriska fönsterhissar.
21*30 A
Avfrostning bakruta.
227,5 A
Av frostning av yttre backspeglar.
2
425 A
Elstyrda säten för förare och passagerare.
2
530 A Eluppvärmda säten.
