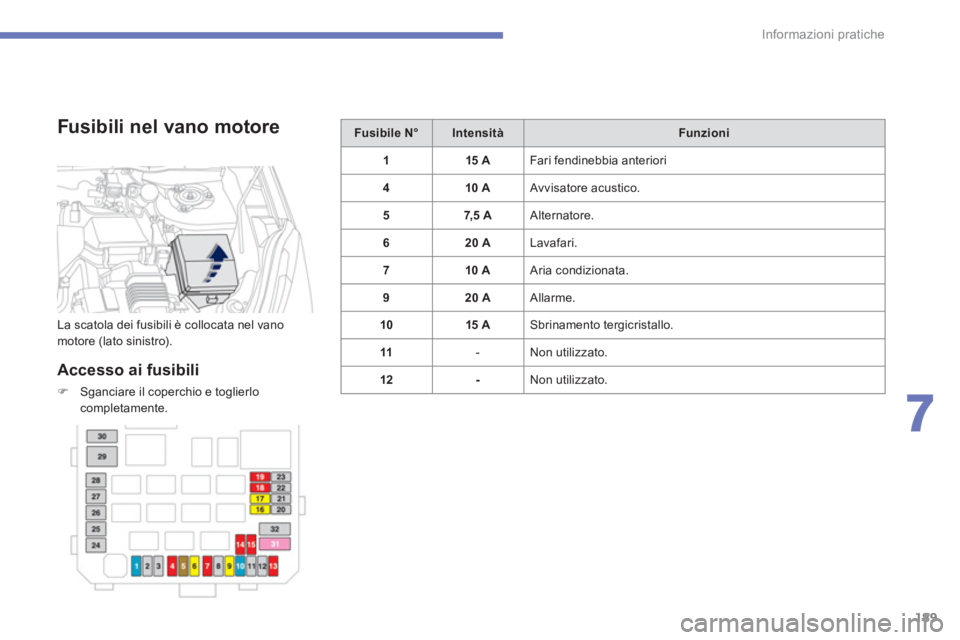

Fusibili nel vano motore


Accesso ai fusibili
)Sganciare il coperchio e toglierlocompletamente.
Fusibile N°IntensitàFunzioni
115 A
Fari fendinebbia anteriori
410 A
Av visatore acustico.
57,5
A Alternatore.
620 A Lavafari.
7 10 A
Ari
a condizionata.
920 A
Allarme.
1015 A Sbrinamento tergicristallo.
11- Non utilizzato.
12-
Non utilizzato. L
a scatola dei fusibili è collocata nel vano motore (lato sinistro).

190
Informazioni pratiche

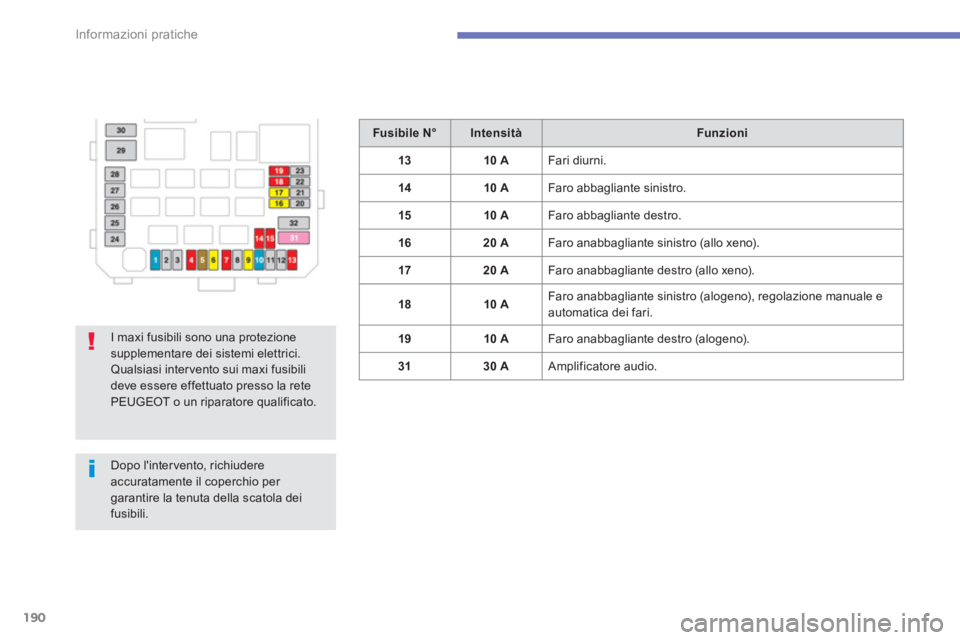

Fusibile N°IntensitàFunzioni
1310 A
Fari diurni.
14 10 A
Faro abbagliante sinistro.
1510 A Faro abbagliante destro.
1
620 A Faro anabbagliante sinistro (allo xeno).
1
720 A Faro anabbagliante destro (allo xeno).
1810 A Faro anabbagliante sinistro (alogeno), regolazione manuale eautomatica dei fari.
1
910 A
Faro anabbagliante destro (alogeno).
3130 A
Amplificatore audio.


I maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi inter vento sui maxi fusibilideve essere effettuato presso la rete PEUGEOT o un riparatore qualificato.


Dopo l'inter vento, richiudereaccuratamente il coperchio per garantire la tenuta della scatola deifusibili.

191
7
Informazioni pratiche

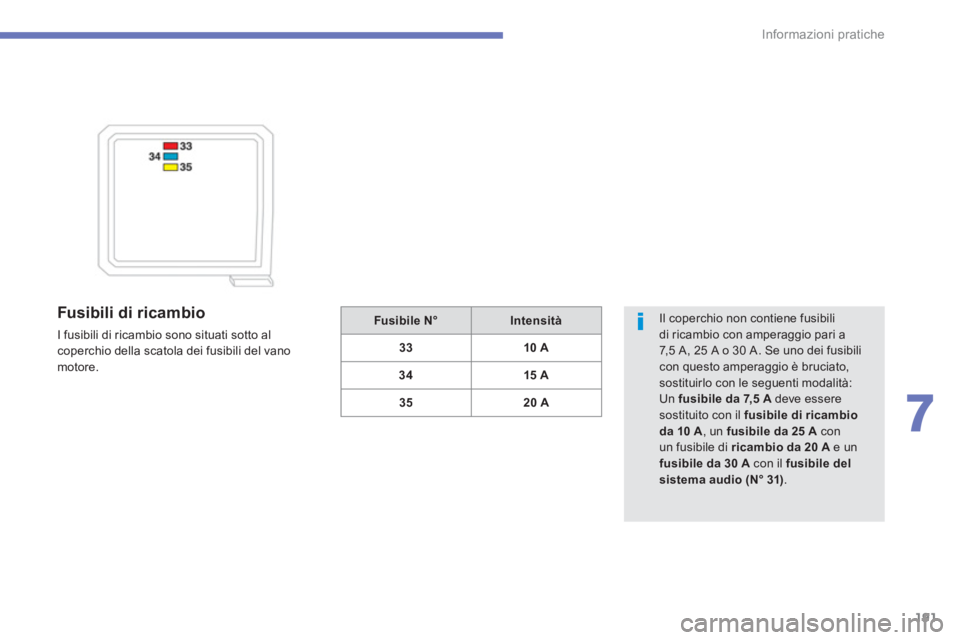

Fusibili di ricambio

I fusibili di ricambio sono situati sotto al coperchio della scatola dei fusibili del vano motore.

Il coperchio non contiene fusibili di ricambio con amperaggio pari a7,5 A, 25 A o 30 A. Se uno dei fusibilicon questo amperaggio è bruciato, sostituirlo con le seguenti modalità:
Un fusibile da 7,5 Adeve esseresostituito con il fusibile di ricambio da 10A, un fusibile da 25 Acon un fusibile di ricambio da 20 A
e un fusibile da 30 Acon il fusibile delsistema audio (N° 31).
Fusibile N°Intensità
33 10 A
3415 A
3520 A

192
Informazioni pratiche











Batteria 12 V
La batteria si trova nel cofano motore.
Per acceder vi :)aprire il cofano con la maniglia interna, poi
esterna, )fissare l'asta del cofano motore,

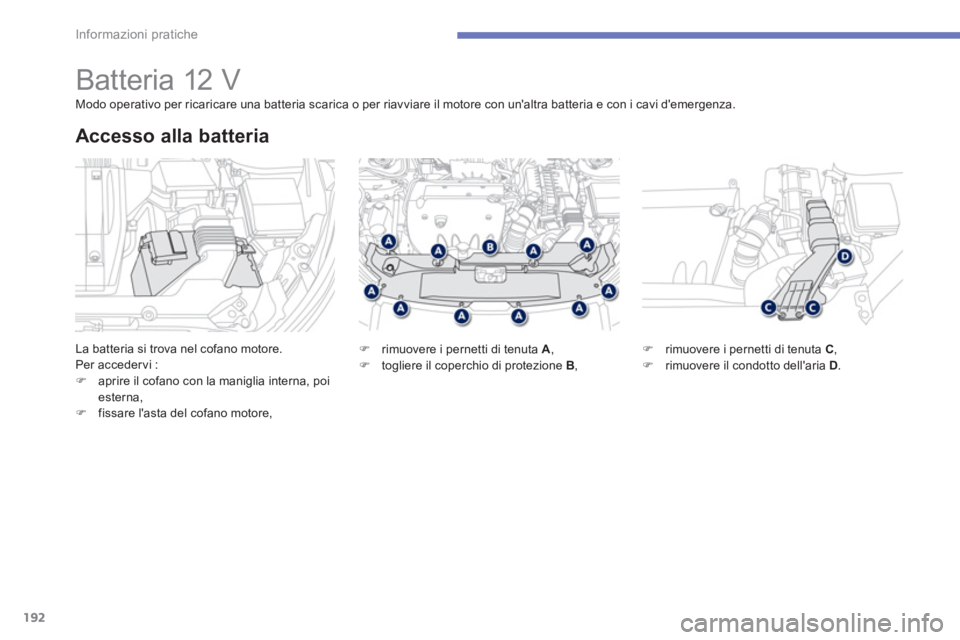

Accesso alla batteria
Modo operativo per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria e con i cavi d'emergenza.
) rimuovere i pernetti di tenuta A,)
togliere il coperchio di protezione B,)rimuovere i pernetti di tenuta C
, )rimuovere il condotto dell'aria D
.

193
7
Informazioni pratiche
il rabbocco, se necessario (vedi "Verifiche dei
livelli").

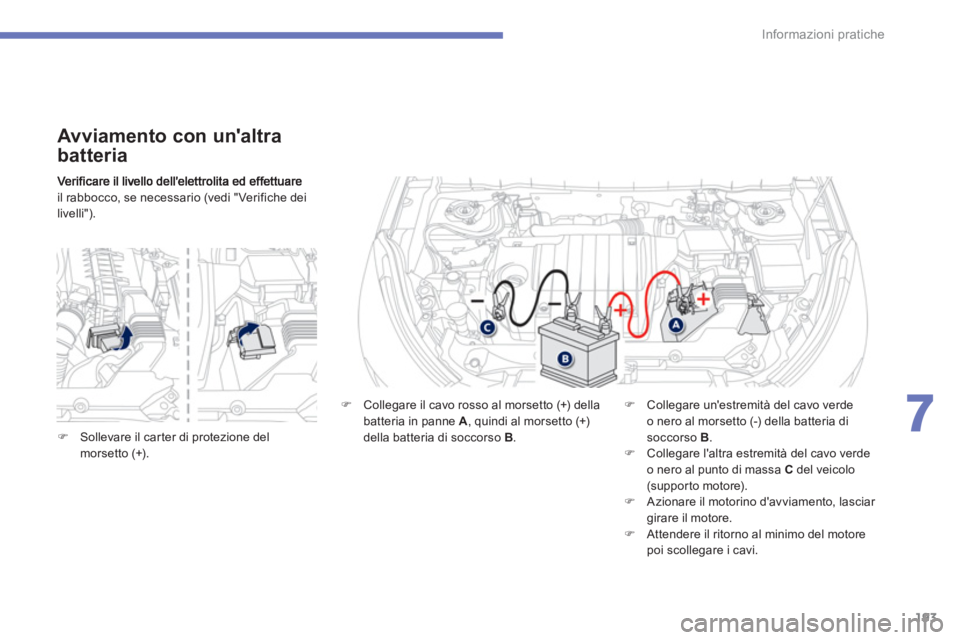

Av viamento con un'altra
batteria
)
Collegare il cavo rosso al morsetto (+) dellabatteria in panne A, quindi al morsetto (+)della batteria di soccorso B.
)
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria disoccorso B.) Collegare l'altra estremità del cavo verde
o nero al punto di massa C del veicolo (supporto motore). )
Azionare il motorino d'avviamento, lasciar girare il motore. )
Attendere il ritorno al minimo del motorepoi scollegare i cavi.

)Sollevare il carter di protezione del morsetto (+).

194
Informazioni pratiche

Le batterie contengono sostanze nocive come l'acido solforico e il piombo. Devono essere smaltite secondo le prescrizioni di legge e non devono in alcun caso essere gettate con i rifiutidomestici. Consegnare le pile e le batterie usatead un punto di raccolta specializzato.
Non inver tire i poli e utilizzare unicamente un apparecchio di carica da 12 V. Non scollegare i morsetti quando il motore è avviato. Non ricaricare le batterie senza aver scollegato i morsetti.
Non spingere il veicolo per avviare il motore in presenza di cambio CVT.

Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la batteria.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire ilcontatto ed attendere 2 minuti. Chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il contatto ed attendere 1 minuto prima di avviare il motore, per permettere l'inizializzazione dei sistemi elettronici.Se dopo questa manipolazione persistonodelle anomalie, rivolgersi alla retePEUGEOT o ad un riparatore qualificato.

)Scollegare la batteria del veicolo, senecessario. )Rispettare le istruzioni d'uso fornite dalfabbricante del caricabatterie. )Ricollegare iniziando dal morsetto (-). )Ver ificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoper ti di un
deposito biancastro o verdastro), smontarli
e pulirli.

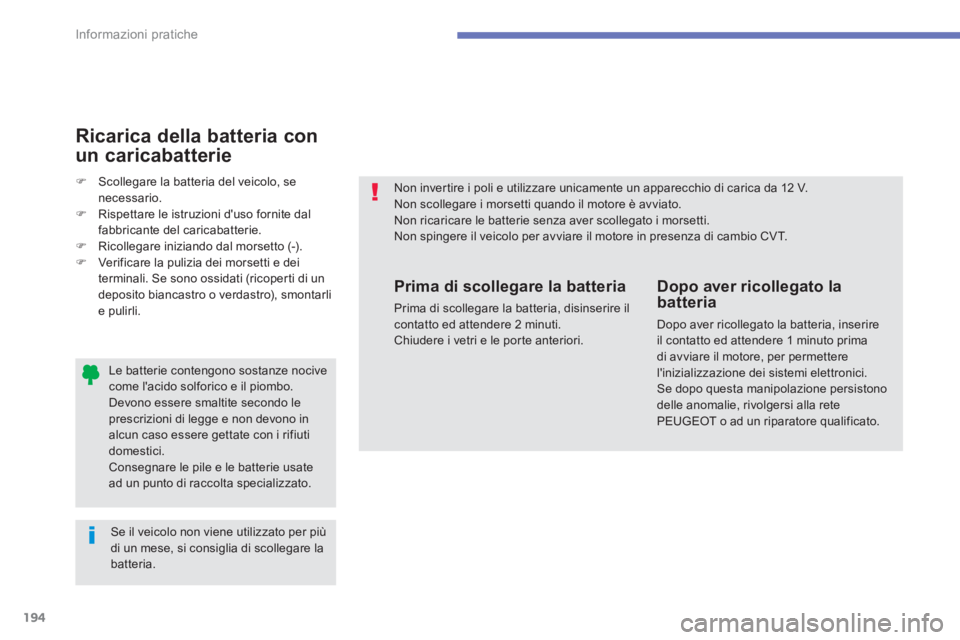

Ricarica della batteria con
un caricabatterie

195
7
Informazioni pratiche

Smontaggio di una spazzola
anteriore o posteriore
)
Sollevare il braccio della spazzola. )
Estrarre la spazzola facendola scorrere
verso l'esterno.








Sostituzione di una
spazzola del tergicristallo

Rimontaggio di una spazzola
anteriore o posteriore
)
Verificare le dimensioni della spazzola. Laspazzola più corta deve essere montata sul
lato del passeggero.) Sistemare la nuova spazzola e fissarla.
)
Ripiegare il braccio con precauzione.

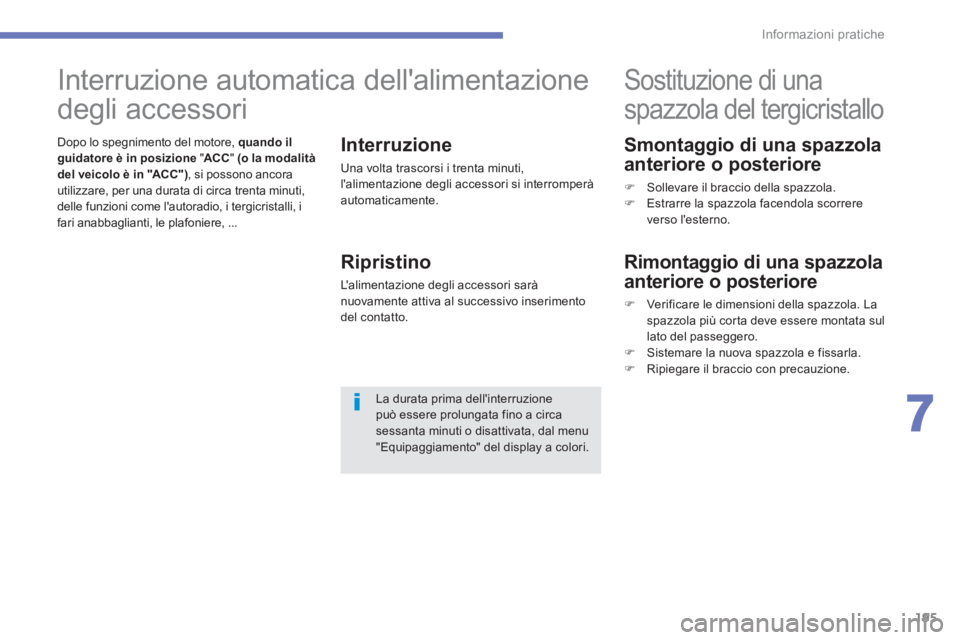

Interruzione automatica dell'alimentazione
degli accessori

Dopo lo spegnimento del motore, quando il guidatore è in posizione" ACC
" (o la modalità
del veicolo è in "ACC") , si possono ancora
utilizzare, per una durata di circa trenta minuti,
delle funzioni come l'autoradio, i ter
gicristalli, i
fari anabbaglianti, le plafoniere, ...
Interruzione
Una volta trascorsi i trenta minuti,l'alimentazione degli accessori si interromperà automaticamente.
Ripristino
L'alimentazione degli accessori sarà nuovamente attiva al successivo inserimento del contatto.
La durata prima dell'interruzione può essere prolungata fino a circa sessanta minuti o disattivata, dal menu"Equipaggiamento" del display a colori.

196
Informazioni pratiche

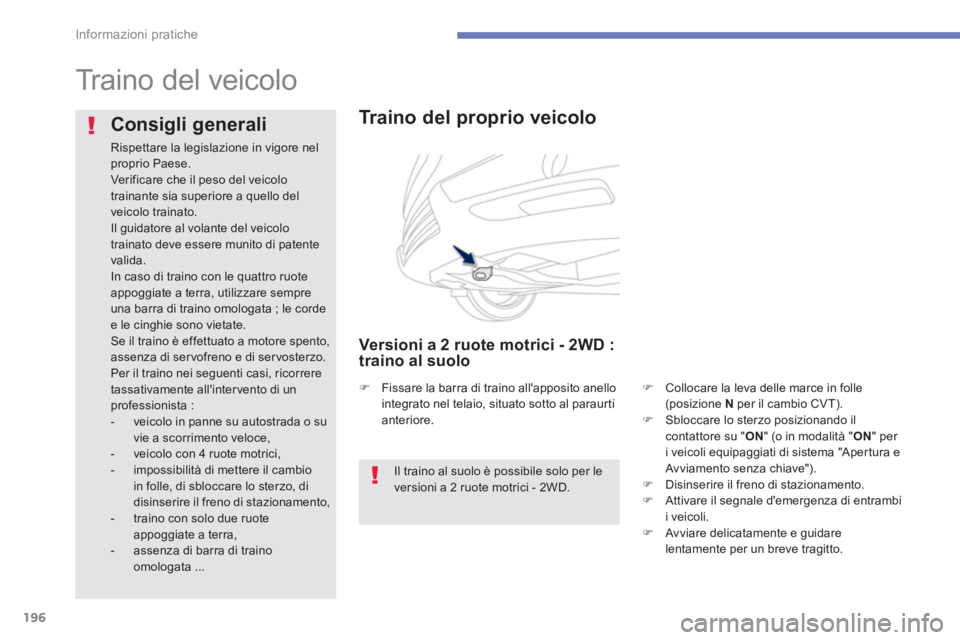

Traino del veicolo



Tr a i n o d e l proprio veicolo

Versioni a 2 ruote motrici - 2WD :
traino al suolo
)Collocare la leva delle marce in folle(posizione N per il cambio CVT).)Sbloccare lo sterzo posizionando ilcontattore su "ON" (o in modalità " ON " per i veicoli equipaggiati di sistema "Aper tura e
Avviamento senza chiave").)Disinserire il freno di stazionamento.)Attivare il segnale d'emergenza di entrambi
i veicoli. )Avviare delicatamente e guidare
lentamente per un breve tragitto.



Consigli generali
Rispettare la legislazione in vigore nel
proprio Paese.
Ver ificare che il peso del veicolo trainante sia superiore a quello del veicolo trainato.
Il guidatore al volante del veicolotrainato deve essere munito di patentevalida. In caso di traino con le quattro ruote appoggiate a terra, utilizzare sempreuna barra di traino omologata ; le corde e le cinghie sono vietate. Se il traino è effettuato a motore spento, assenza di servofreno e di servosterzo.
Per il traino nei seguenti casi, ricorreretassativamente all'intervento di unprofessionista :


- veicolo in panne su autostrada o suvie a scorrimento veloce,

- veicolo con 4 ruote motrici,

- impossibilità di mettere il cambioin folle, di sbloccare lo sterzo, didisinserire il freno di stazionamento,

- traino con solo due ruote
appoggiate a terra,

- assenza di barra di trainoomologata ...
Il traino al suolo è possibile solo per le versioni a 2 ruote motrici - 2WD.
)
Fissare la barra di traino all'apposito anello
integrato nel telaio, situato sotto al paraur ti anteriore.

197
7
Informazioni pratiche
I veicoli equipaggiati di sistema a 4 ruote motrici devono sempre essere trainati con un carroattrezzi.
Non trainare mai il veicolo con lequattro ruote appoggiate al suolo, altrimenti si rischierebbe di danneggiarela trasmissione.Il veicolo non deve essere trainato con le ruote anteriori o posteriori appoggiateal suolo neppure in modalità di trazione"2WD" (2 ruote motrici).

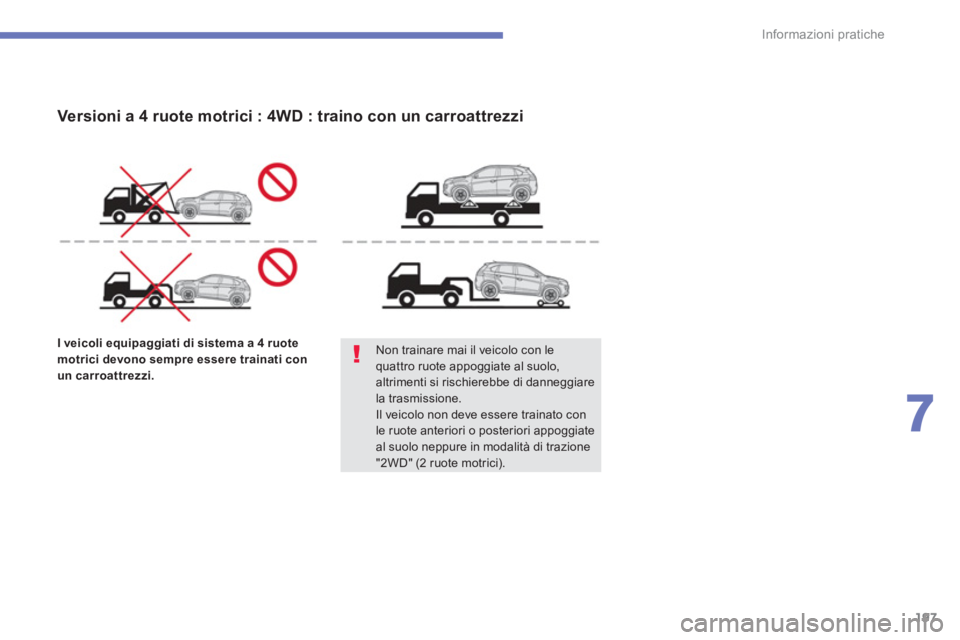

Versioni a 4 ruote motrici : 4WD : traino con un carroattrezzi

198
Informazioni pratiche

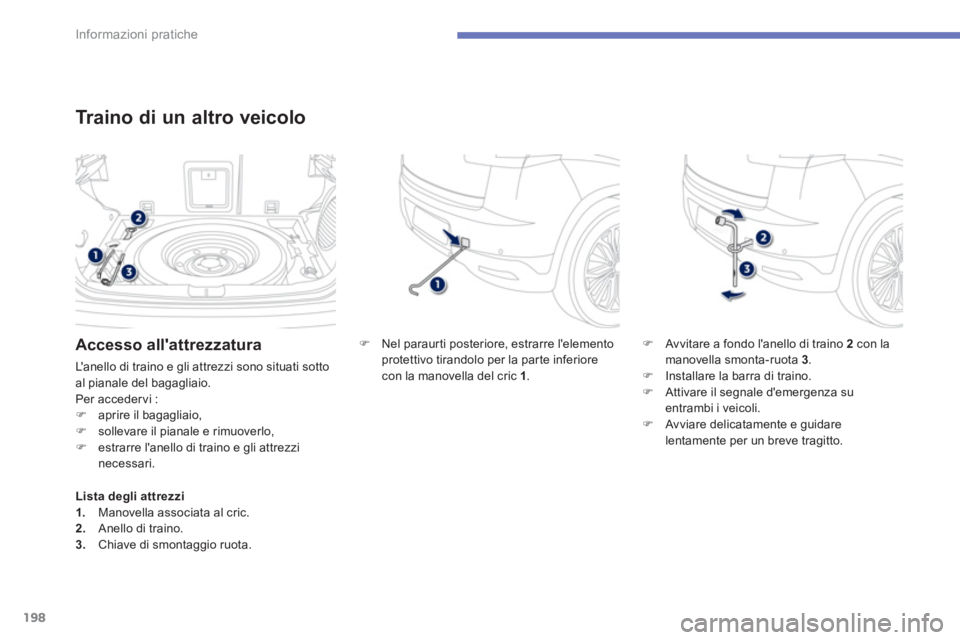

Traino di un altro veicolo
) Nel paraurti posteriore, estrarre l'elementoprotettivo tirandolo per la parte inferiore con la manovella del cric 1.
)Av vitare a fondo l'anello di traino 2 con la manovella smonta-ruota 3.)Installare la barra di traino. )Attivare il segnale d'emergenza su entrambi i veicoli. )Avviare delicatamente e guidarelentamente per un breve tragitto.

Accesso all'attrezzatura
L'anello di traino e gli attrezzi sono situati sotto al pianale del bagagliaio.Per accedervi :)aprire il bagagliaio,
)sollevare il pianale e rimuoverlo, )estrarre l'anello di traino e gli attrezzinecessari.
Lista degli attrezzi1.
Manovella associata al cric. 2.
Anello di traino. 3.
Chiave di smontaggio ruota.
