PEUGEOT 4008 2012 Upute Za Rukovanje (in Croatian)

169
6
Sigurnost

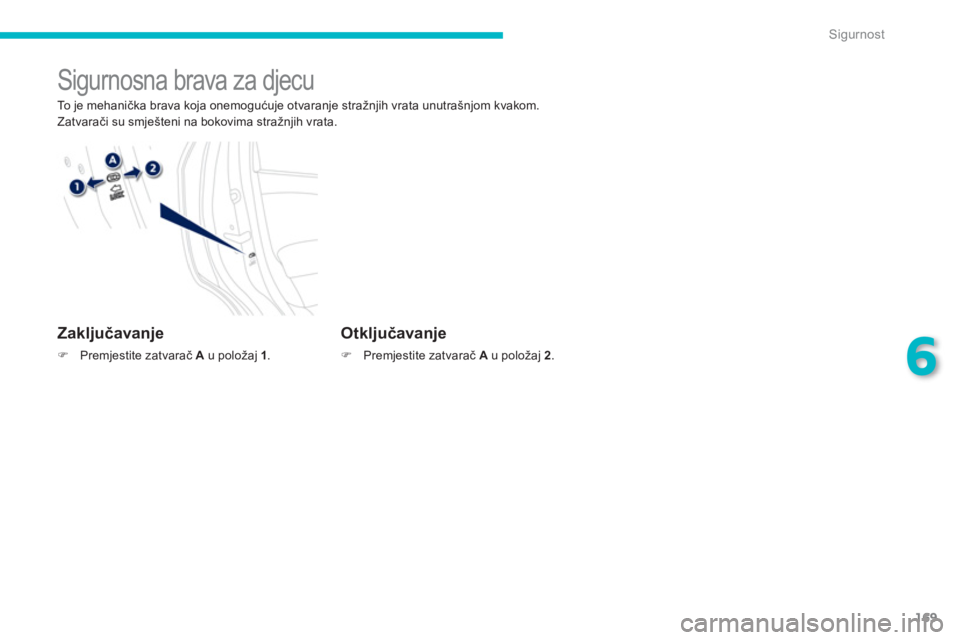

Sigurnosna brava za djecu

To je mehanička brava koja onemogućuje otvaranje stražnjih vrata unutrašnjom kvakom.
Zatvarači su smješteni na bokovima stražnjih vrata.


Zaključavanje
)Premjestite zatvarač A
u položaj 1.
Otključavanje
)
Premjestite zatvarač Au položaj 2
.

170
Praktične informacije
Taj pribor je smješten ispod podnice prtljažnika. To
je kompletan sustav koji se sastoji od
kompresora i bočice sa sredstvom za ispunu i
ko
ji omogućuje privremeni popravakgume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja gume, na gaznoj površini ili na boku gume.

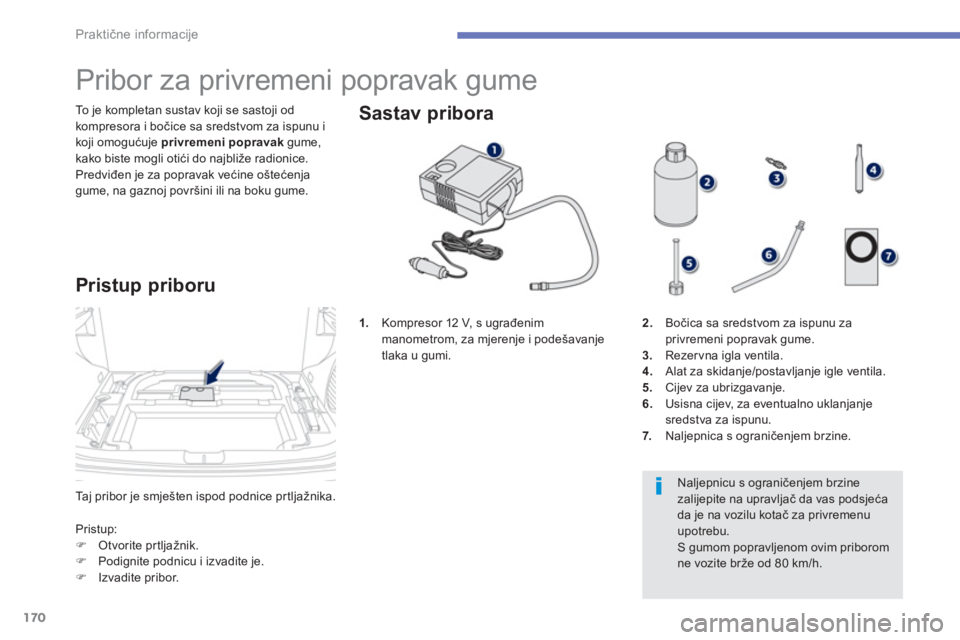

Pribor za privremeni popravak gume
Pristup priboru
1.Kompresor 12 V, s ugrađenim
manometrom, za mjerenje i podešavanje
tlaka u gumi.
Pristup:
)Otvorite prtljažnik. )Podignite podnicu i izvadite je. )Izvadite pribor.




Sastav pribora

Naljepnicu s ograničenjem brzine zalijepite na upravljač da vas podsjeća da je na vozilu kotač za privremenu upotrebu.
S gumom popravljenom ovim priborom ne vozite brže od 80 km/h.
2.Bočica sa sredstvom za ispunu za privremeni popravak gume. 3.Rezervna igla ventila. 4.
Alat za skidanje/postavljanje igle ventila.
5. Cijev za ubrizgavanje.
6.Usisna cijev, za eventualno uklanjanje sredstva za ispunu.
7
. Naljepnica s ograničenjem brzine.

171
7
Praktične informacije
1. Z apunjavanje

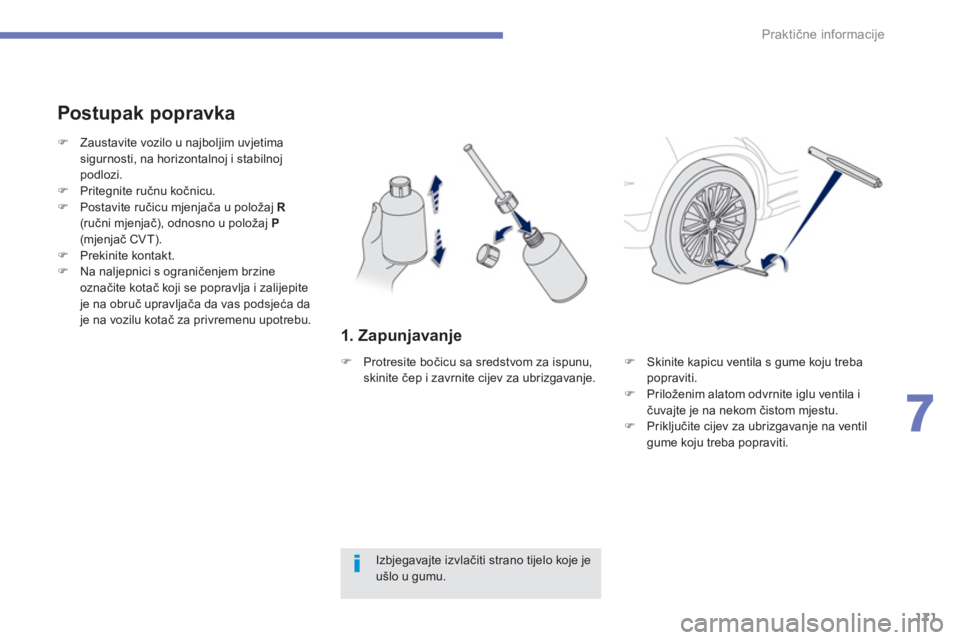

Postupak popravka
Izbjegavajte izvlačiti strano tijelo koje je ušlo u gumu.
)Zaustavite vozilo u najboljim uvjetima
sigurnosti, na horizontalnoj i stabilnoj podlozi. )Pritegnite ručnu kočnicu. )Postavite ručicu mjenjača u položaj R(ručni mjenjač), odnosno u položaj P
(mjenjač CVT). )Prekinite kontakt.)Na naljepnici s ograničenjem brzine
označite kotač koji se popravlja i zalijepiteje na obruč upravljača da vas podsjeća da je na vozilu kotač za privremenu upotrebu.

)
Skinite kapicu ventila s gume koju treba popraviti. )
Priloženim alatom odvrnite iglu ventila ičuvajte je na nekom čistom mjestu. )
Priključite cijev za ubrizgavanje na ventil gume koju treba popraviti.
)
Protresite bočicu sa sredstvom za ispunu, skinite čep i zavrnite cijev za ubrizgavanje.

172
Praktične informacije

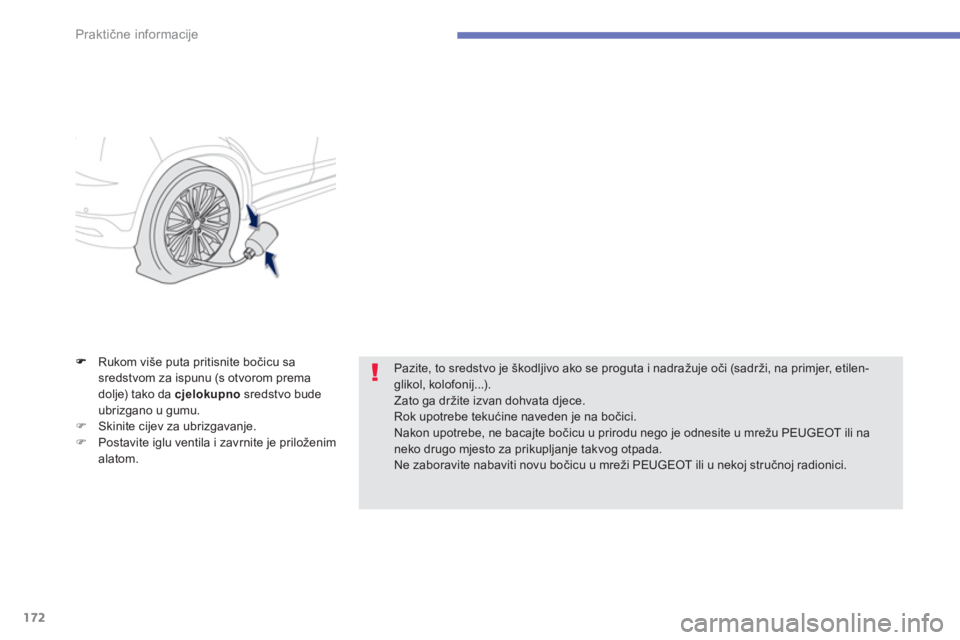

Rukom više puta pritisnite bočicu sa
sredstvom za ispunu (s otvorom prema
dolje) tako da cjelokupno sredstvo bude ubrizgano u gumu. )Skinite cijev za ubrizgavanje.)Postavite iglu ventila i zavrnite je priloženim alatom.

Pazite, to sredstvo je škodljivo ako se proguta i nadražuje oči (sadrži, na primjer, etilen-glikol, kolofonij...).Zato ga držite izvan dohvata djece.Rok upotrebe tekućine naveden je na bočici. Nakon upotrebe, ne bacajte bočicu u prirodu nego je odnesite u mrežu PEUGEOT ili naneko drugo mjesto za prikupljanje takvog otpada. Ne zaboravite nabaviti novu bočicu u mreži PEUGEOT ili u nekoj stručnoj radionici.

173
7
Praktične informacije

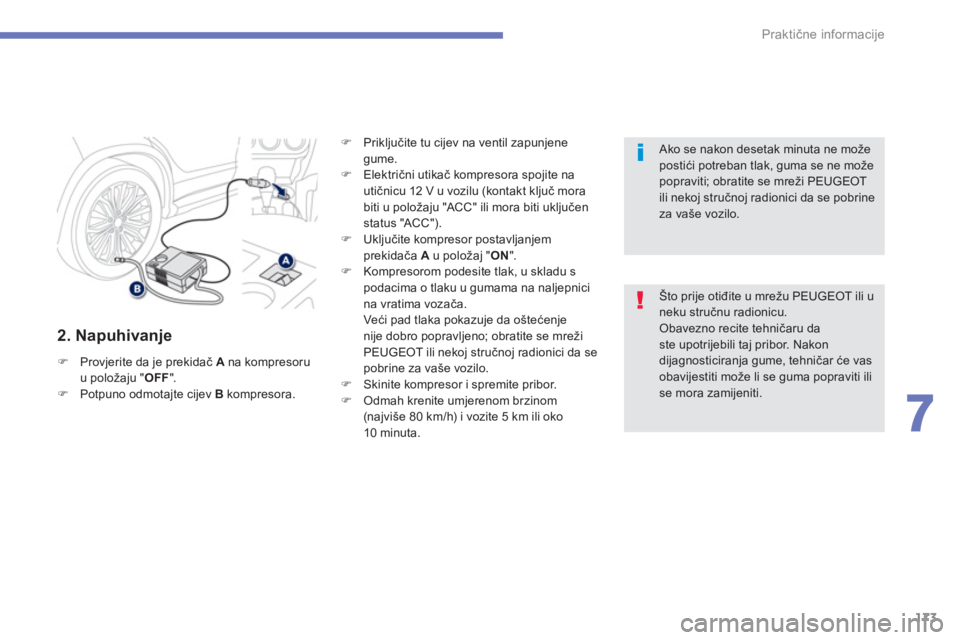

2. Napuhivanje
)Provjerite da je prekidač Ana kompresoru
u položaju "OFF
".)Potpuno odmotajte cijev B
kompresora.
)
Priključite tu cijev na ventil zapunjene
gume.)
Električni utikač kompresora spojite nautičnicu 12 V u vozilu (kontakt ključ morabiti u položaju "ACC" ili mora biti uključen status "ACC").
)
Uključite kompresor postavljanjem
prekidača Au položaj " ON".)
Kompresorom podesite tlak, u skladu s
podacima o tlaku u gumama na naljepnicina vratima vozača.
Veći pad tlaka pokazuje da o

174
Praktične informacije

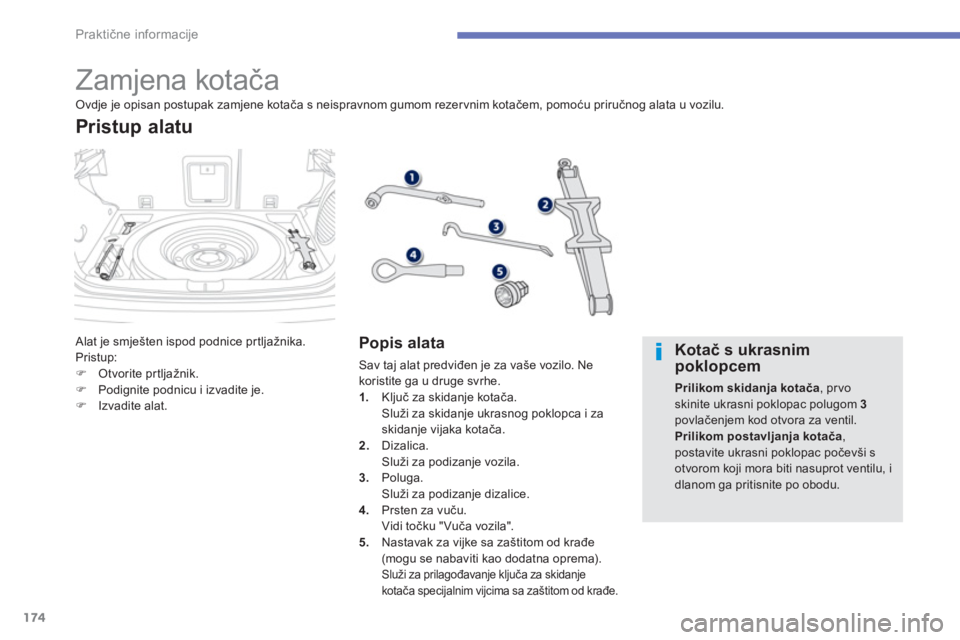

Zamjena kotača
Alat je smješten ispod podnice pr tljažnika.
Pristup:
)Otvorite prtljažnik. )Podignite podnicu i izvadite je. )Izvadite alat.
Pristup alatu


Popis alata

Sav taj alat predviđen je za vaše vozilo. Nekoristite ga u druge svrhe.1.Ključ za skidanje kotača.
Služi za skidanje ukrasnog poklopca i zaskidanje vijaka kotača.
2. Dizalica.
Služi za podizanje vozila.3. Poluga.
Služi za podizanje dizalice.4.Prsten za vuču.
Vidi točku "Vuča vozila".
5
.Nastavak za vijke sa zaštitom od krađe (mogu se nabaviti kao dodatna oprema). Služi za prilagođavanje ključa za skidanje
kotača specijalnim vijcima sa za

175
7
Praktične informacije
prtljažnika.
Ovisno o izvedbi vozila, rezervni kotač je normalnih dimenzija, čelični ili aluminijski;na nekim tržištima, rezervni kotač je tanji,predviđen za privremenu upotrebu.
Pristup do rezervno
g kotača opisan je u točki"Pristup alatu".

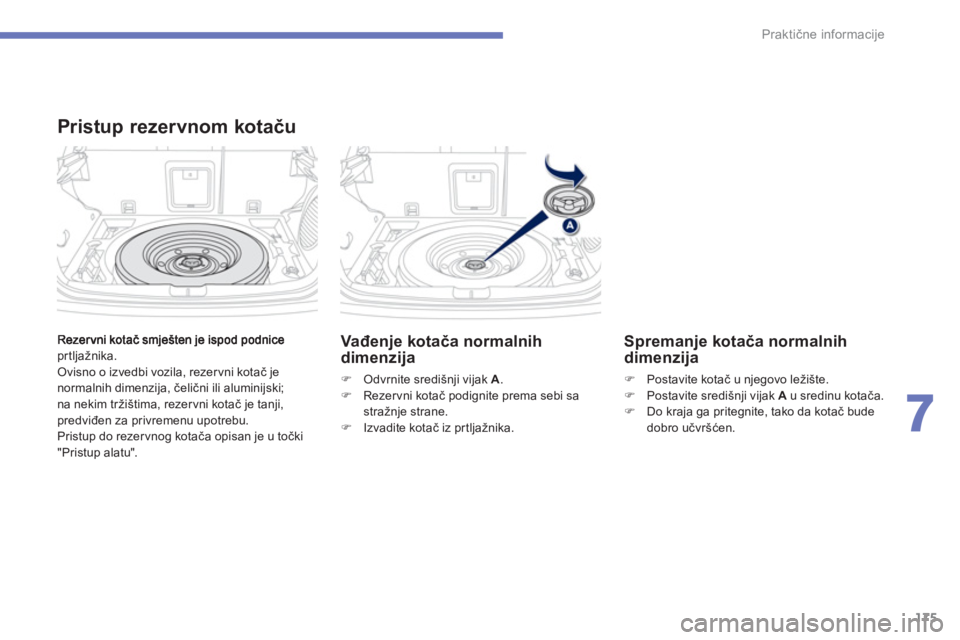

Pristup rezervnom kotaču
Vađenje kotača normalnih
dimenzija
)Odvrnite središnji vijak A . )Rezervni kotač podignite prema sebi sa
stražnje strane. )Izvadite kotač iz prtljažnika.



Spremanje kotača normalnihdimenzija
)
Postavite kotač u njegovo ležište. )
Postavite središnji vijak A
u sredinu kotača. )
Do kraja ga pritegnite, tako da kotač bude dobro učvr

176
Praktične informacije

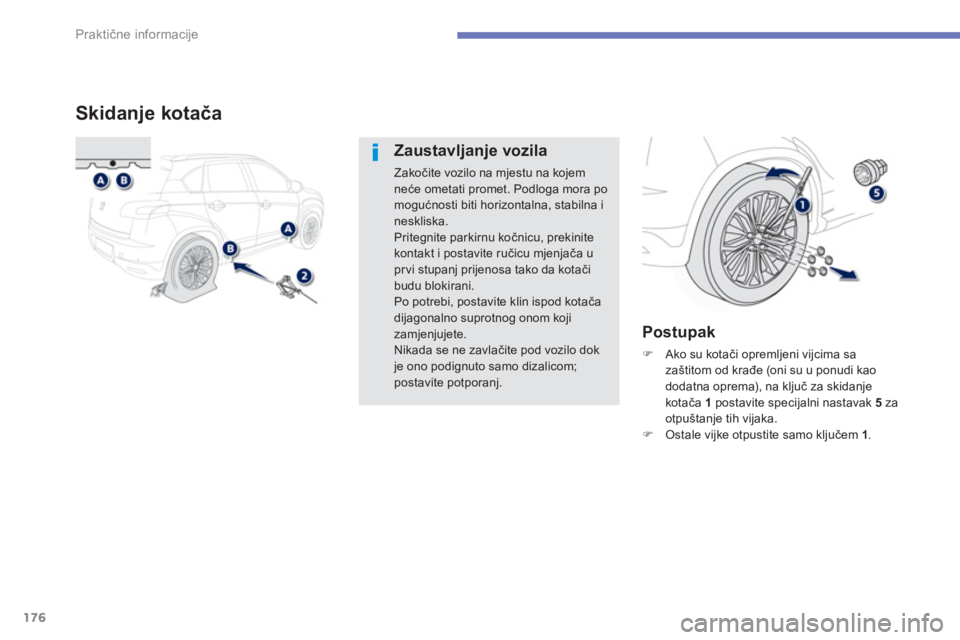

Skidanje kotača
Zaustavljanje vozila
Zakočite vozilo na mjestu na kojemneće ometati promet. Podloga mora pomogućnosti biti horizontalna, stabilna ineskliska.
Pritegnite parkirnu kočnicu, prekinitekontakt i postavite ručicu mjenjača uprvi stupanj prijenosa tako da kotačibudu blokirani. Po potrebi, postavite klin ispod kotača dijagonalno suprotnog onom kojizamjenjujete. Nikada se ne zavlačite pod vozilo dokje ono podignuto samo dizalicom; postavite potporanj.


Postupak
)Ako su kotači opremljeni vijcima sa
zaštitom od krađe (oni su u ponudi kao
dodatna oprema), na ključ za skidanje
kotača 1postavite specijalni nastavak 5zaotpuštanje tih vijaka. )Ostale vijke otpustite samo ključem 1.

177
7
Praktične informacije

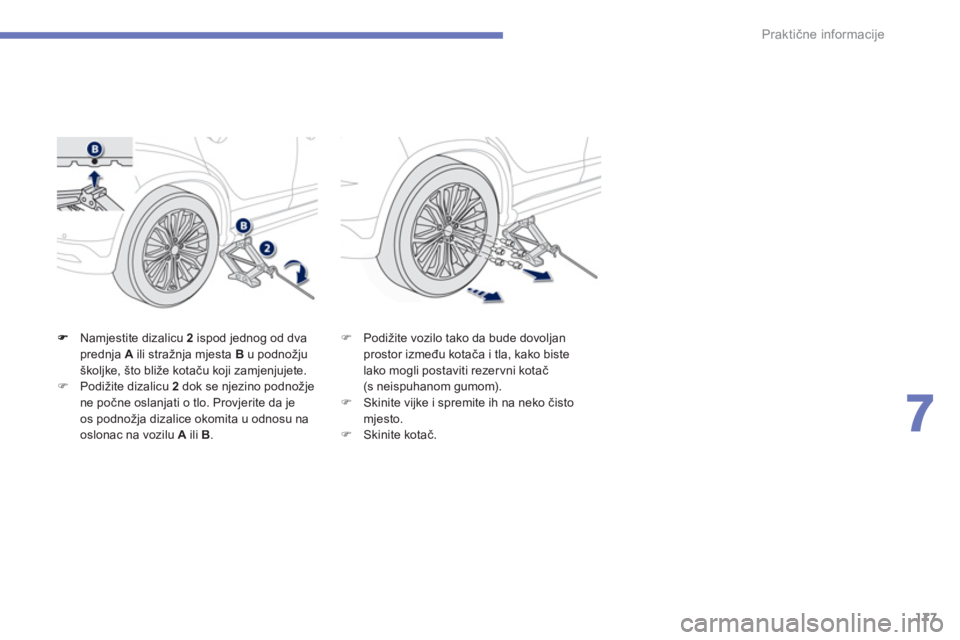

Namjestite dizalicu 2
ispod jednog od dva prednja Aili stražnja mjesta B
u podnožju školjke, što bliže kotaču koji zamjenjujete. )Podižite dizalicu 2dok se njezino podnožje ne počne oslanjati o tlo. Provjerite da je
os podnožja dizalice okomita u odnosu na
oslonac na vozilu AiliB.
) Podižite vozilo tako da bude dovoljan
prostor između kotača i tla, kako biste
lako mogli postaviti rezervni kotač (s neispuhanom gumom). )
Skinite vijke i spremite ih na neko čisto
mjesto.
) Skinite kotač.

178
Praktične informacije

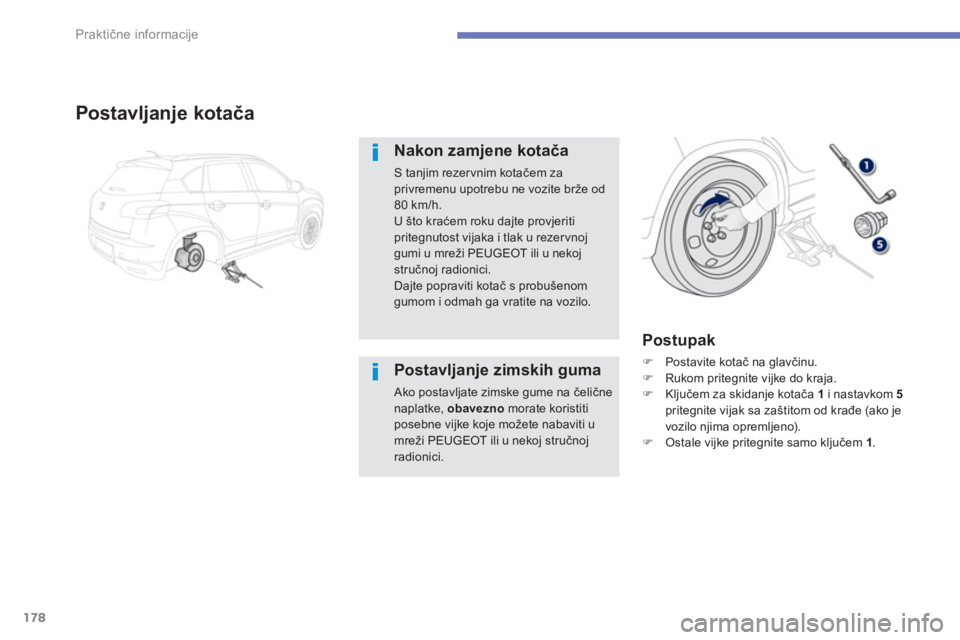

Postavljanje kotača
Nakon zamjene kotača
S tanjim rezervnim kotačem zaprivremenu upotrebu ne vozite brže od 80 km/h.U što kraćem roku dajte provjeriti
pritegnutost vijaka i tlak u rezervnojgumi u mreži PEUGEOT ili u nekojstručnoj radionici.Dajte popraviti kotač s probušenomgumom i odmah ga vratite na vozilo.

Postupak
)Postavite kotač na glavčinu. )Rukom pritegnite vijke do kraja. )Ključem za skidanje kotača 1
i nastavkom 5pritegnite vijak sa zaštitom od krađe (ako je
vozilo njima opremljeno).
)Ostale vijke pritegnite samo ključem 1.
Postavljanje zimskih guma

Ako postavljate zimske gume na čeličnenaplatke, obavezno
morate koristiti posebne vijke koje možete nabaviti umreži PEUGEOT ili u nekoj stručnoj radionici.
