189
7
Praktične informacije

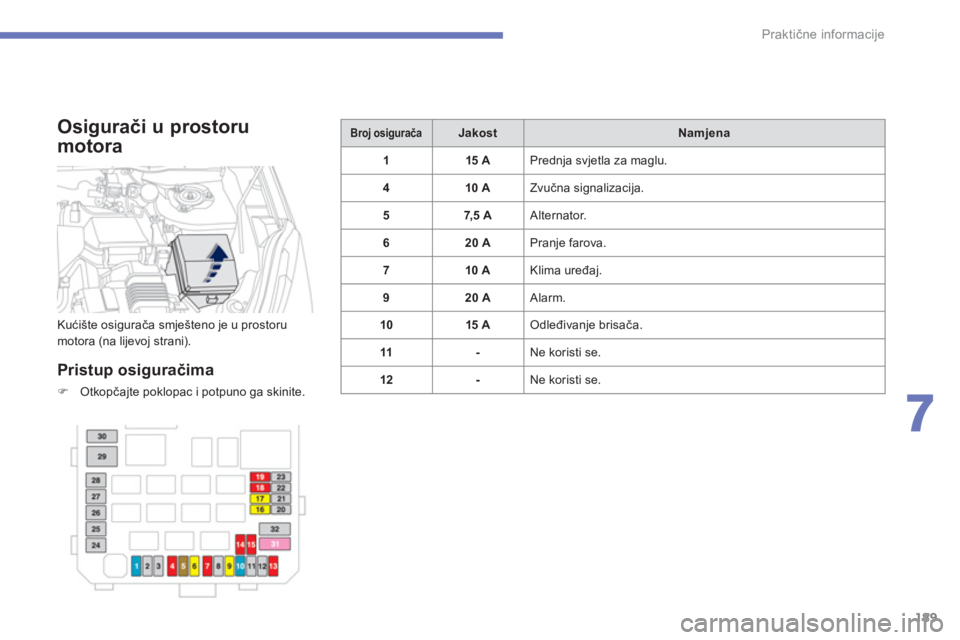

Osigurači u prostoru
motora


Pristup osiguračima
)Otkopčajte poklopac i potpuno ga skinite.
Broj osiguračaJakostNamjena
115 A
Prednja svjetla za maglu.
410 A
Zvučna signalizacija.
57,5
A Alternator.
620 A Pranje farova.
7 10 A
Klima uređa
j.
920 A
Alarm.
1015 A Odleđivanje brisača.
11- Ne koristi se.
12-
Ne koristi se. Kućište osi
gurača smješteno je u prostorumotora (na lijevoj strani).

190
Praktične informacije

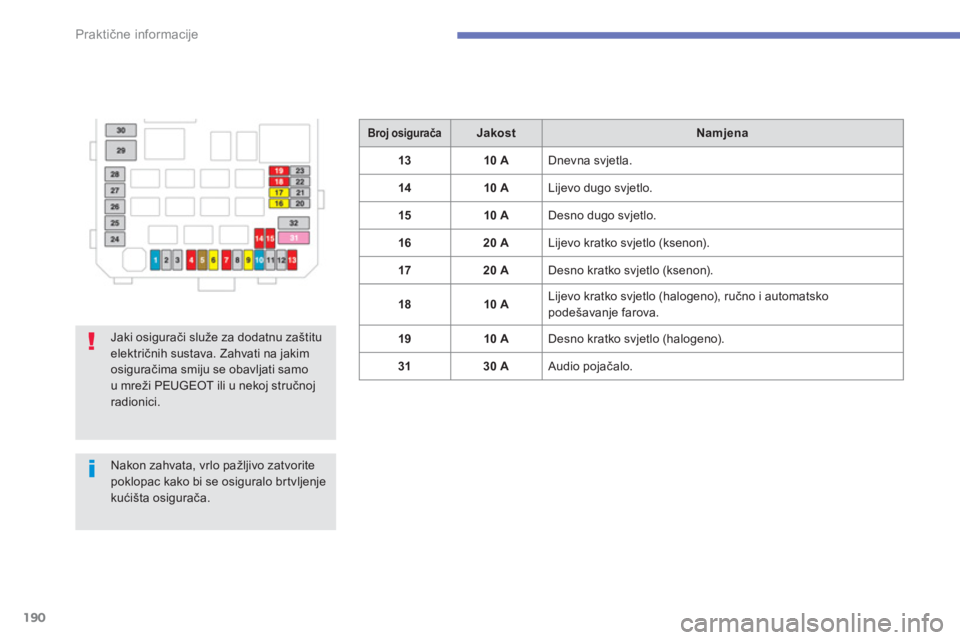

Broj osiguračaJakostNamjena
1
310 A
Dnevna svjetla.
14 10 A
Lijevo dugo svjetlo.
1510 A Desno dugo svjetlo.
1
620 A Lijevo kratko svjetlo (ksenon).
1
720 A Desno kratko svjetlo (ksenon).
1810 A Lijevo kratko svjetlo (halogeno), ručno i automatsko
podešavanje farova.
1
910 A
Desno kratko svjetlo (halogeno).
3130 A
Audio pojačalo.


Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima smiju se obavljati samo u mre

191
7
Praktične informacije

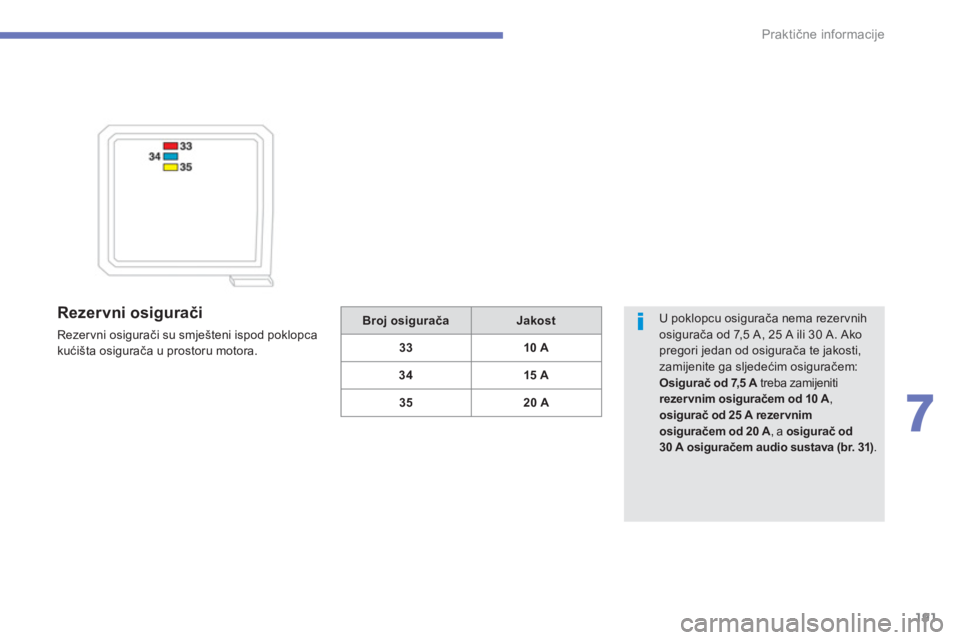

Rezervni osigurači

Rezervni osigurači su smješteni ispod poklopca
kućišta osigurača u prostoru motora.

U poklopcu osigurača nema rezervnih osigurača od 7,5 A, 25 A ili 30 A. Akopregori jedan od osigurača te jakosti,zamijenite ga sljedećim osiguračem:Osigurač od 7,5 A
treba zamijeniti Arezervnim osiguračem od 10 A
, osigurač od 25 A rezer vnimosiguračem od 20 A
, a osigurač od 30 A osiguračem audio sustava (br. 31).
Broj osiguračaJakost
33 10 A
3415 A
3520 A

192
Praktične informacije

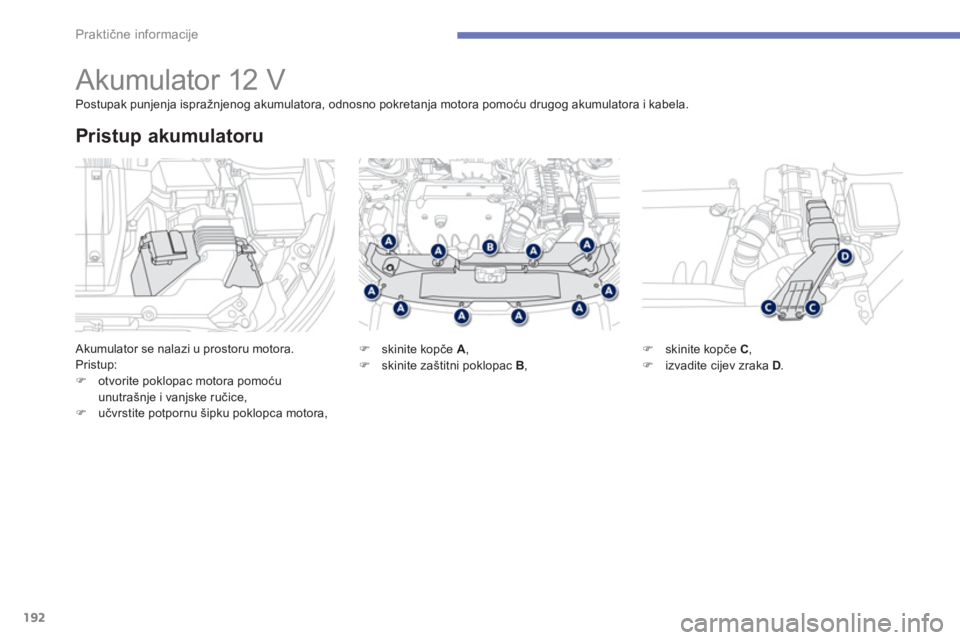

Akumulator 12 V
Akumulator se nalazi u prostoru motora.
Pristup:
)otvorite poklopac motora pomoću unutrašnje i vanjske ručice,)učvrstite potpornu šipku poklopca motora,
Pristup akumulatoru
Postupak punjenja ispražnjenog akumulatora, odnosno pokretanja motora pomoću drugog akumulatora i kabela.
)
skinite kopče A
, )
skinite zaštitni poklopac B,)skinite kopče C
, )izvadite cijev zraka D.

193
7
Praktične informacije
potrebno (vidi "Provjere razine tekućina").

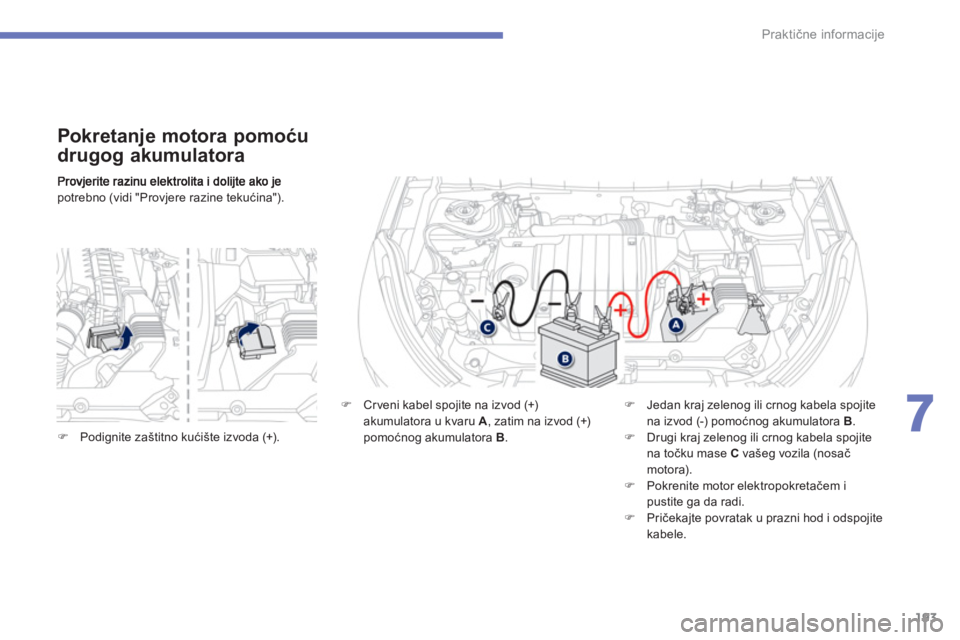

Pokretanje motora pomoću
drugog akumulatora
)
Cr veni kabel spojite na izvod (+)akumulatora u kvaru A, zatim na izvod (+)
pomoćnog akumulatora B.
)
Jedan kraj zelenog ili crnog kabela spojite na izvod (-) pomoćnog akumulatora B . )
Drugi kraj zelenog ili crnog kabela spojite na točku mase C
vašeg vozila (nosač motora). )
Pokrenite motor elektropokretačem i pustite ga da radi.)
Pričekajte povratak u prazni hod i odspojite
kabele.
)Podignite zaštitno kućište izvoda (+).

194
Praktične informacije

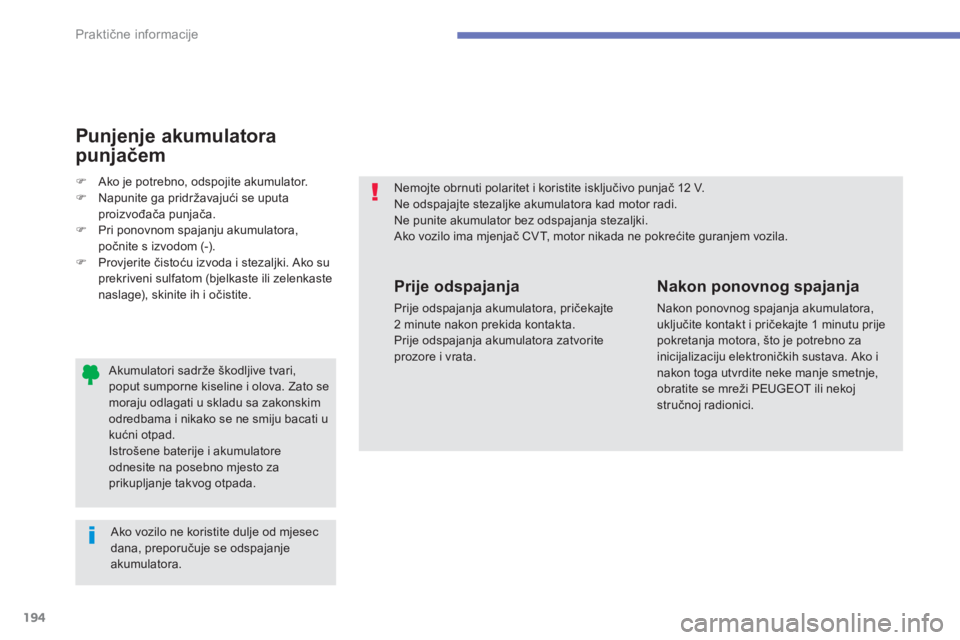

Akumulatori sadrže škodljive tvari,poput sumporne kiseline i olova. Zato semoraju odlagati u skladu sa zakonskimodredbama i nikako se ne smiju bacati ukućni otpad.
Istro

195
7
Praktične informacije

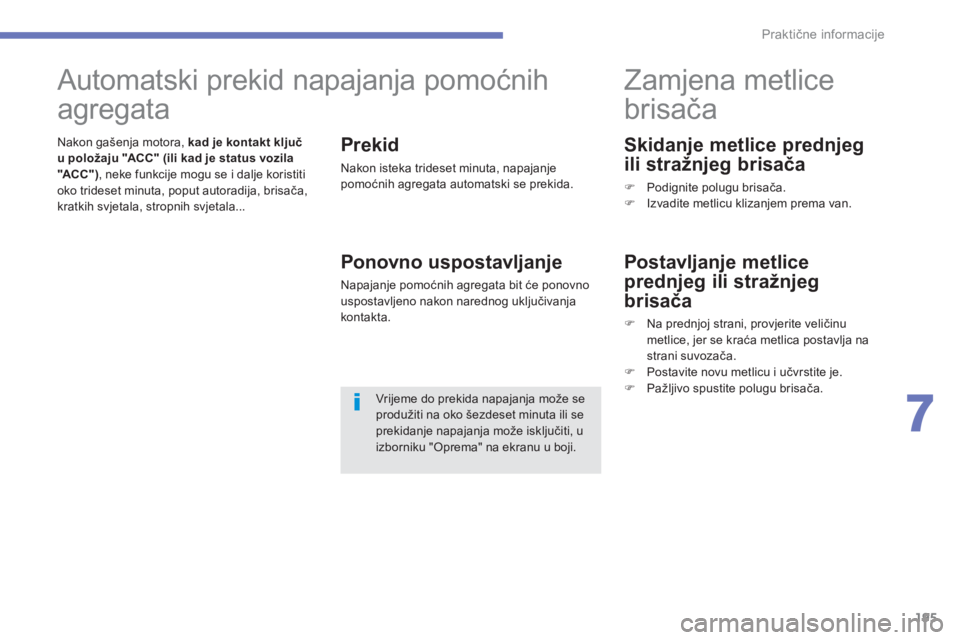

Skidanje metlice prednjeg
ili stražnjeg brisača
)
Podignite polugu brisača. )
Izvadite metlicu klizanjem prema van.










Zamjena metlice
brisača


Postavljanje metlice
prednjeg ili stražnjeg
brisača
)
Na prednjoj strani, provjerite veličinumetlice, jer se kraća metlica postavlja na
strani suvozača. )
Postavite novu metlicu i učvrstite je. )
Pažljivo spustite polugu brisača.


Automatski prekid napajanja pomoćnih
agregata

Nakon gašenja motora, kad je kontakt ključ u položaju "ACC" (ili kad je status vozila "ACC"), neke funkcije mogu se i dalje koristiti
oko trideset minuta, poput autoradija, brisača,
kratkih svjetala, stropnih svjetala...
Prekid
Nakon isteka trideset minuta, napajanje pomoćnih agregata automatski se prekida.
Ponovno uspostavljanje
Napajanje pomoćnih agregata bit će ponovnouspostavljeno nakon narednog uključivanja kontakta.
Vrijeme do prekida napajanja mo

196
Praktične informacije

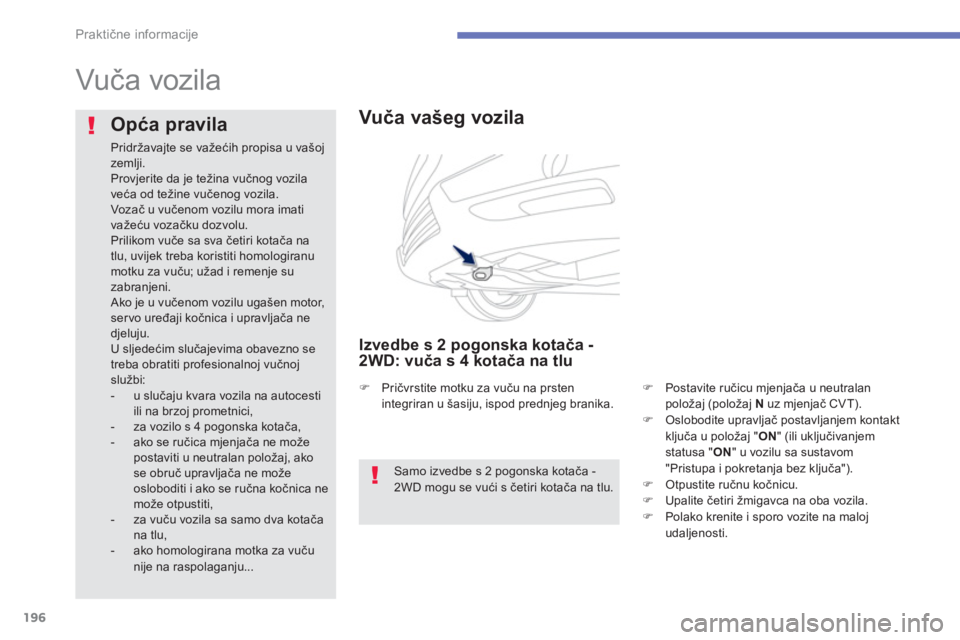

Vuča vozila


Vuča vašeg vozila


Izvedbe s 2 pogonska kotača -
2WD: vuča s 4 kotača na tlu
)Postavite ručicu mjenjača u neutralanpoložaj (položaj N
uz mjenjač CVT). )Oslobodite upravljač postavljanjem kontakt
ključa u položaj "ON
" (ili uključivanjemstatusa "
ON" u vozilu sa sustavom
"Pristupa i pokretanja bez ključa"). )Otpustite ručnu kočnicu.)Upalite četiri

197
7
Praktične informacije

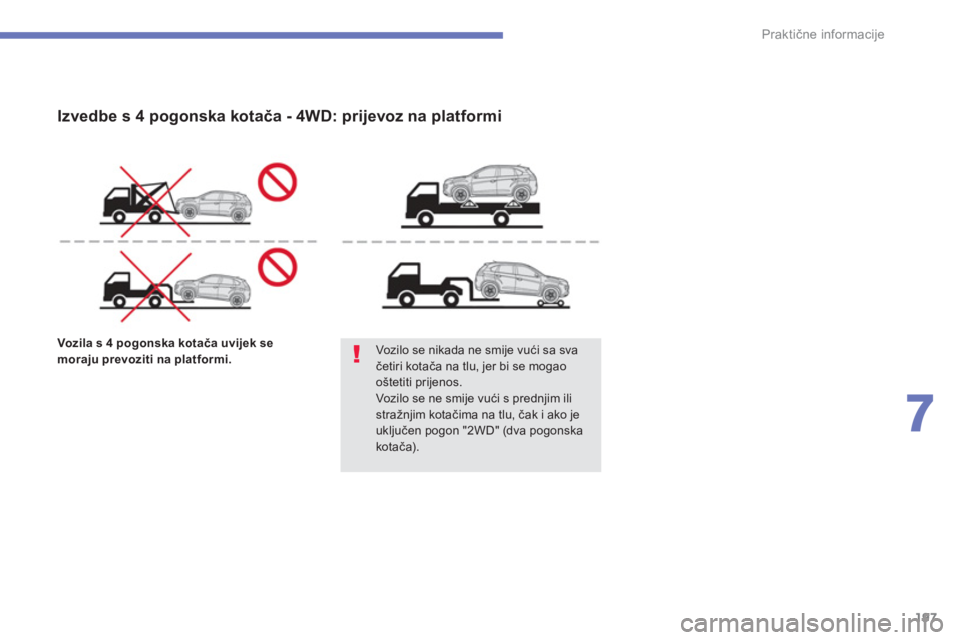

Vozila s 4 pogonska kotača uvijek semorajuprevoziti na platformi.Vozilo se nikada ne smije vući sa svačetiri kotača na tlu, jer bi se mogao oštetiti prijenos.Vozilo se ne smije vući s prednjim ilistra

198
Praktične informacije
Vuča drugog vozila
)
Na stražnjem braniku skinite poklopac
povlačenjem njegovog donjeg dijela
polugom dizalice 1.
)Zavrnite prsten za vuču 2 do kraja ključem
za skidanje kotača 3.)Postavite motku za vuču. )Upalite četiri žmigavca na oba vozila. )Polako krenite i sporo vozite na malojudaljenosti.

Pristup alatu
Prsten za vuču i alat smješteni su ispodpodnice prtljažnika. Pristup:)otvorite prtljažnik,
)podignite podnicu i izvadite je,)izvadite prsten za vuču i potreban alat.
Popis alata1.
Poluga s dizalicom. 2.
Prsten za vuču. 3.
Ključ za skidanje kotača.
