PEUGEOT 4008 2012 Upute Za Rukovanje (in Croatian)

9
219
Tehnički podaci
DIZEL MOTORI1,6 HDi 1101,8 HDi 150
Tipovi, varijante, verzije:BU...9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Vrsta pogona2WD4WD2WD4WD
Obujam (cm 3)

1 560
1 798
Provr t x hod
(mm)
77 x 88,3
83 x 83,1
Na
jveća snaga: norma CEE (kW) 84 110

Broj okretaja pri najvećoj snazi (okr/min) 3 600

4 000

Najveći moment: norma
CEE (Nm)

270 300
Bro
j okretaja pri najvećem momentu (okr/min)1 7502 000 do 3 000


Gorivo Dizel Dizel
K
atalizator
Da
Da

Pročistač čestica (FA P)

Da
Da
MJENJAČ

Ručni (6 brzina)
Ručni(6 brzina)
ZAPREMINA ULJA
(u litrama)
Motorno ulje (sa zamjenom pročistača)3,75 5,3

.../
S : model s funkcijom Stop & Star t (AS&G).














Motori i mjenjači

220
Tehnički podaci
Navedene vrijednosti MTR A i vučnih opterećenja vrijede do nadmorske visine od najvi

9
221
Tehnički podaci

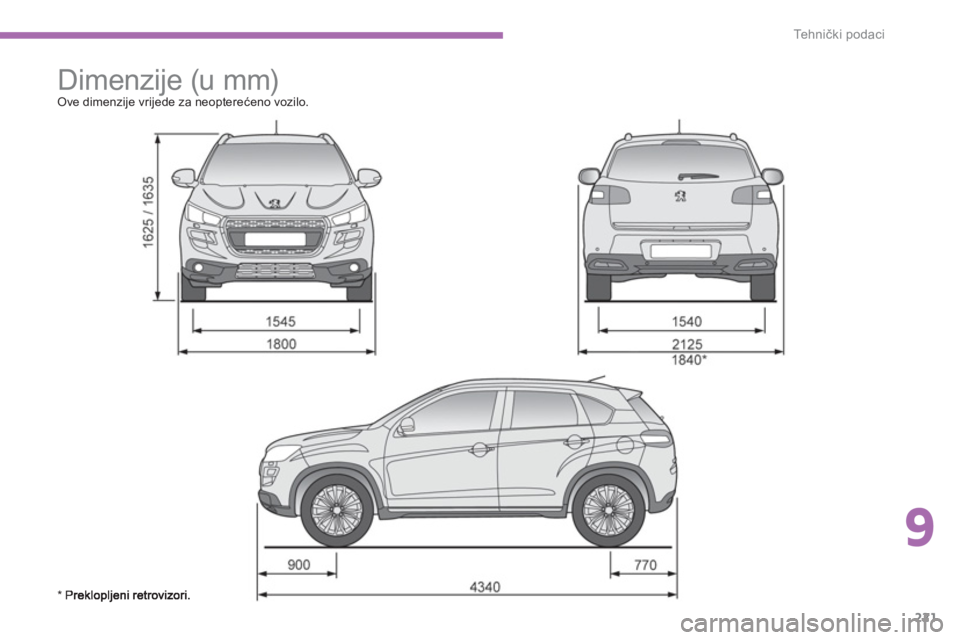

Dimenzije (u mm) Ove dimenzije vrijede za neopterećeno vozilo.
* P

222
Tehnički podaci

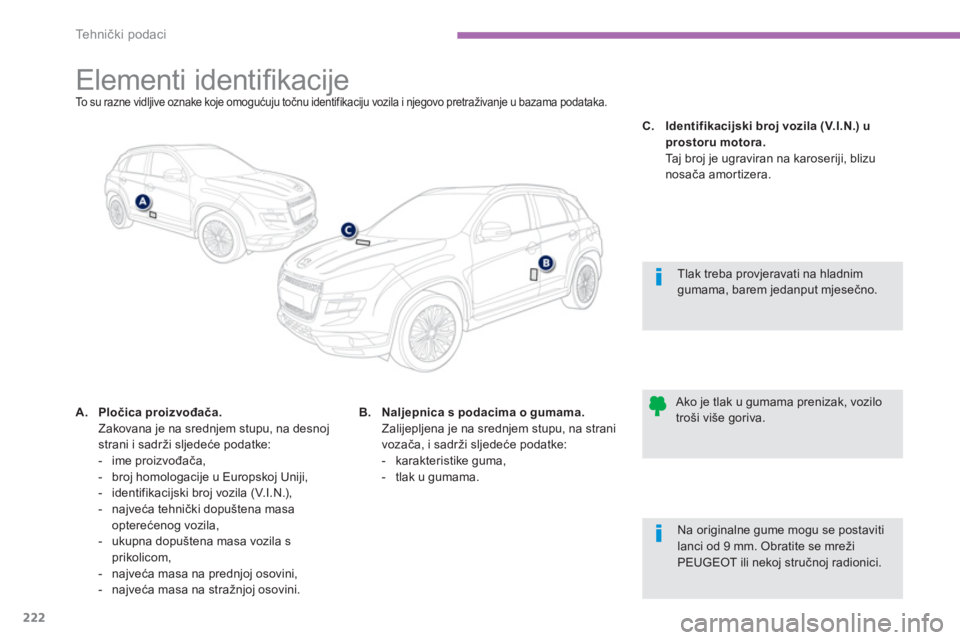

Elementi identifi kacije To su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.
A.Pločica proizvođača.Zakovana je na srednjem stupu, na desnoj
strani i sadr
ži sljedeće podatke:
- ime proizvođača,
- bro
j homologacije u Europskoj Uniji,
- identifikacijski broj vozila (V.I.N.),
- najveća tehnički dopuštena masa
opterećenog vozila,
- ukupna dopuštena masa vozila s
prikolicom,
- najveća masa na prednjoj osovini,
- najveća masa na stra

223

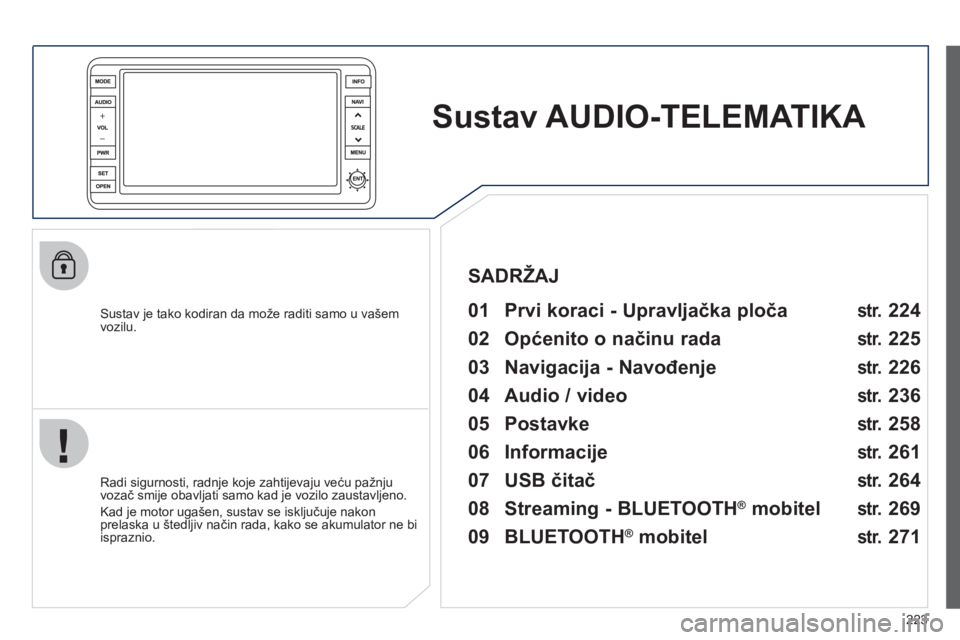

Sustav AUDIO-TELEMATIKA


Sustav je tako kodiran da može raditi samo u vašem
vozilu.

01 Prvi koraci - Upravljačka ploča


Radi sigurnosti, radnje koje zahtijevaju veću pažnju
vozač smije obavljati samo kad je vozilo zaustavljeno.
Kad
je motor ugašen, sustav se isključuje nakon prelaska u štedljiv način rada, kako se akumulator ne bi
ispraznio.

SADRŽAJ

02 Općenito o načinu rada

03 Navigacija - Navođenje

04 Audio / video

05 Postavke

06 Informacije

07 USB čitač
str.
str.
str.
str.
str.
str.
str. 224
225
226
236
258
261
264

08 Streaming - BLUETOOTH
®
mobitel

09 BLUETOOTH
®
mobitel
str.
str. 269
271

224

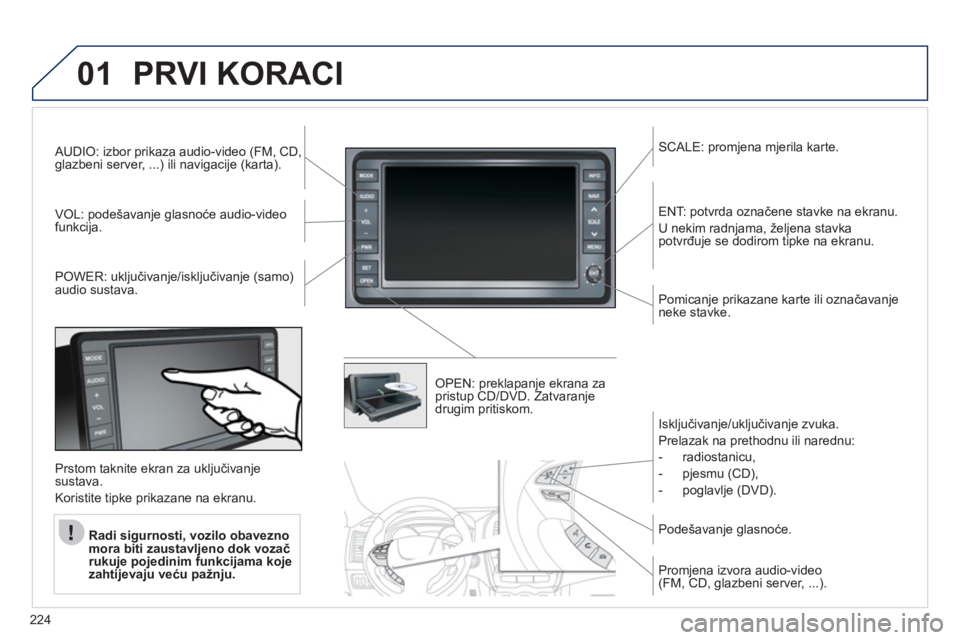

01PRVI KORACI
AUDIO: izbor prikaza audio-video (FM, CD,glazbeni server, ...) ili navigacije (karta).
V
OL: podešavanje glasnoće audio-videofunkcija.
SCALE: promjena mjerila karte.
P
OWER: uključivanje/isključivanje (samo) audio sustava.
OPEN: preklapanje ekrana za
pristup CD/DVD. Zatvaranje
drugim pritiskom.
ENT: potvrda ozna
čene stavke na ekranu.
U nekim radn
jama,

225

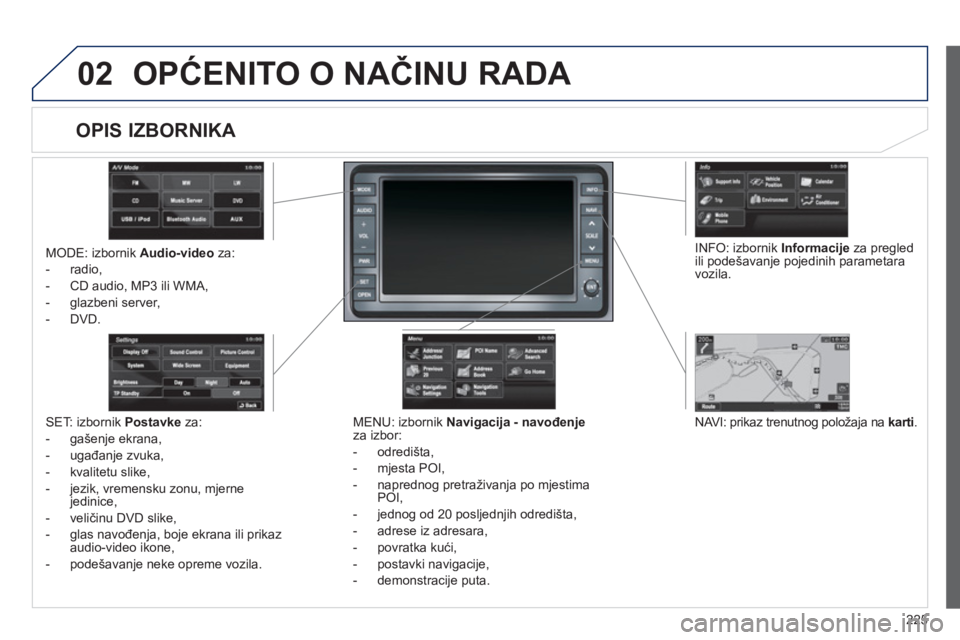

02OPĆENITO O NAČINU RADA
MODE: izbornik Audio-videoza:
- radio,
-
CD audio, MP3 ili WMA,
-
glazbeni server,
-
DVD.
MENU: izbornik Navigacija - navođenjeza izbor:
- odredišta
,
- m
jesta POI,
- naprednog pretraživanja po mjestima
POI,
-
jednog od 20 posljednjih odredišta,
- adrese iz adresara,
- povratka kući,
- postav
ki navigacije,
-
demonstracije puta.

NAVI: prikaz trenutno
g položaja na karti.SET: izbornik Postavke
za:
-
gašenje ekrana,
- u
gađanje zvuka,
-
kvalitetu slike,
- jezik, vremensku zonu, mjerne
jedinice,
- veli
činu DVD slike,
-
glas navođenja, boje ekrana ili prikaz
audio-video ikone,
- podešavan
je neke opreme vozila.
INF
O: izbornik Informacije
za pregledili podešavanje pojedinih parametara
vozila.



















OPIS IZBORNIKA

226

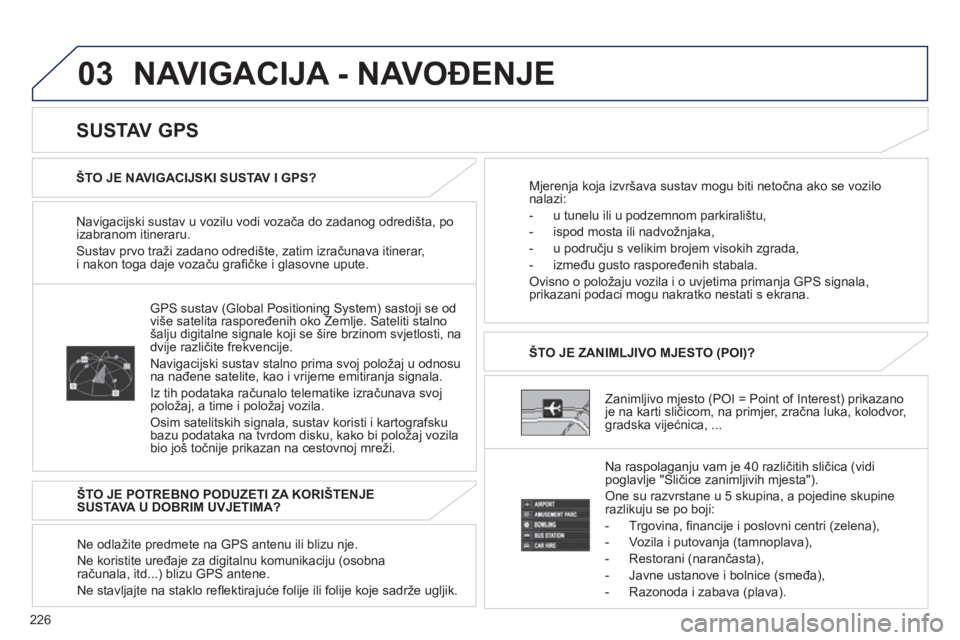

03 NAVIGACIJA - NAVOĐENJE
Navigacijski sustav u vozilu vodi vozača do zadanog odredišta, po izabranom itineraru.
Sustav prvo traži zadano odredište, zatim izračunava itinerar, i nakon toga daje vozaču grafi čke i glasovne upute.

Zanimljivo mjesto
(POI = Point of Interest) prikazano je na karti sličicom, na primjer, zračna luka, kolodvor,gradska vijećnica, ... ŠTO JE ZANIMLJIVO MJESTO
(POI)?
Na raspola
ganju vam je 40 različitih sličica (vidi
poglavlje "Sličice zanimljivih mjesta").
One su razvrstane u 5 skupina, a pojedine skupine razlikuju se po boji:
- Trgovina,
fi nancije i poslovni centri (zelena),
- Vozila i putovan
ja (tamnoplava),
- Restorani
(narančasta),
- Javne ustanove i bolnice
(smeđa),
- Razonoda i zabava
(plava).


GPS sustav
(Global Positioning System) sastoji se od
više satelita raspoređenih oko Zemlje. Sateliti stalnošalju digitalne signale koji se šire brzinom svjetlosti, na
dvije različite frekvencije.
Navi
gacijski sustav stalno prima svoj položaj u odnosuna nađene satelite, kao i vrijeme emitiranja signala.
Iz tih podataka ra
čunalo telematike izračunava svojpolo

227
03NAVIGACIJA - NAVOĐENJE
Sličica za skretanje: prikazuje treba li



A. skrenuti lijevo ili desno na narednomraskrižju, kao i udaljenost do tog raskrižja.
Prikaz itinerara do odredišta.

B.
Prikaz trenutnog položaja vozila.

C.
Sličica TMC: prikaz podataka o prometu

D. (zastoji, radovi, itd.).
Uvid u detaljne podatke o prometu možete dobiti ako taknete sličicu TMC.
Oznaka smjera: pokazuje smjer prikazane

E. karte.
Mjerilo karte: pokazuje u kojem je mjerilu

F. prikazana karta.
Ime ulice: prikaz imena ulice u kojoj se

G. nalazi vozilo.
Naredna prometnica: prikaz broja

H. naredne ceste ili imena naredne ulice u
koju treba skrenuti.
Sličica odredišta ili etape: prikazuje smjer
I. prema odredištu ili etapi.

Prikaz dvi
ju karata.
Prikaz
jedne karte.















PRIKAZ PODATAKA NA KARTI TIJEKOM
NAVOĐENJ
A
Podaci o odredištu ili etapi: prikaz

J. udaljenosti i potrebnog vremena do
odredišta ili etape.
Jednim pritiskom otvara se
K. Izbornikitinerara
u kojem možete:
- promijeniti itinerar i preusmjeriti ga K1 preko nekog drugog područja,
- promijeniti položaj odredišta, dodatiK2 neku etapu i promijeniti kriterije proračuna itinerara,
- pregledati itinerar na razne načine, K3
- obrisati itinerar,K4
- pretraživati zanimljiva mjesta (POI) uK5 okolici mjesta na kojem se nalazite.
K
H
E
F
BCA
D
G
I
J

228
03

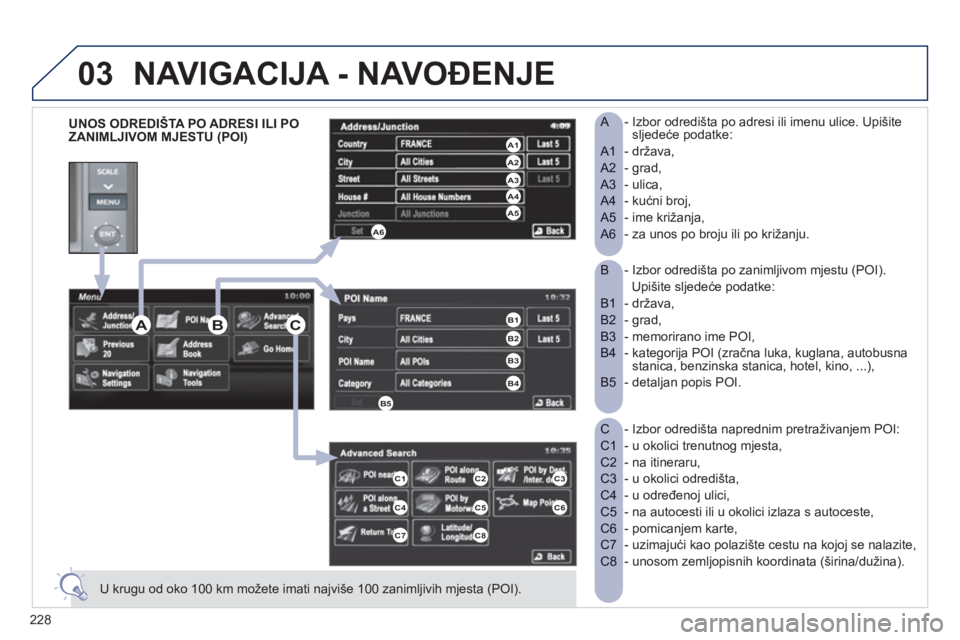

- Izbor odredišta po zanimljivom mjestu (POI). B
Upišite sljedeće podatke:
- država, B1
- grad, B2
- memorirano ime POI, B3
- kategorija POI (zračna luka, kuglana, autobusna B4 stanica, benzinska stanica, hotel, kino, ...),
- detaljan popis POI. B5
- Izbor odredišta naprednim pretraživanjem POI: C
- u okolici trenutnog mjesta, C1
- na itineraru, C2
- u okolici odredišta, C3
- u određenoj ulici, C4
- na autocesti ili u okolici izlaza s autoceste, C5
- pomicanjem karte, C6
- uzimajući kao polazište cestu na kojoj se nalazite, C7
- unosom zemljopisnih koordinata (širina/dužina). C8
- Izbor odredišta po adresi ili imenu ulice. Upišite
A sljedeće podatke:
- dr
