137
5
Widoczność


Wyłączenie funkcji

Ręczne oświetlenie towarzyszące wyłączy się
natychmiast po:


- ponownym mignięciu światłami,

- ustawieniu przełącznika oświetlenia w
innym położeniu,

- włączeniu zapłonu (lub wybraniu trybu
"ON" w przypadku samochodów z
systemem "Zdalny dostęp i rozruch").









Oświetlenie towarzyszące
ręczne


Włączenie funkcji



)
Ustawić przełącznik oświetlenia w
położeniu "OFF" lub "AUTO" w przypadku
samochodów wyposażonych w tę funkcję.

)
Ustawić stacyjkę w położeniu "LOCK" i
wyciągnąć klucz (lub wybrać tryb "OFF" w
przypadku samochodów wyposażonych w
system "Zdalny dostęp i rozruch").

)
W ciągu jednej minuty po wyłączeniu
zapłonu mignąć światłami za pomocą
przełącznika oświetlenia.
Światła zapalają się na około 30 sekund.

)
Ponowne mignięcie światłami w ciągu
60 sekund po ustawieniu stacyjki na OFF
(lub wyborze trybu "OFF" w przypadku
samochodów z systemem "Zdalny dostęp
i rozruch") pozwala włączyć funkcję na
kolejne 30 sekund.
Świecenie świateł mijania po wyłączeniu
zapłonu ułatwia użytkownikom wyjście z
pojazdu w warunkach słabej widoczności.

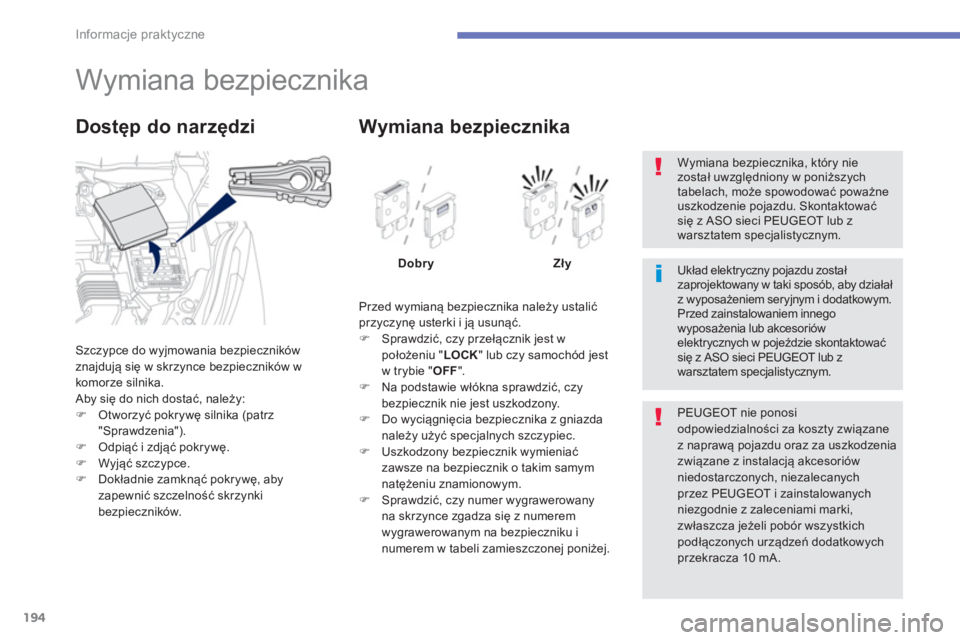

194
Informacje praktyczne




















Wymiana bezpiecznika

Szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników w
komorze silnika.
Aby się do nich dostać, należy:


)
Otworzyć pokrywę silnika (patrz
"Sprawdzenia").

)
Odpiąć i zdjąć pokrywę.

)
Wyjąć szczypce.

)
Dokładnie zamknąć pokrywę, aby
zapewnić szczelność skrzynki
bezpieczników.



Dostęp do narzędzi

Przed wymianą bezpiecznika należy ustalić
przyczynę usterki i ją usunąć.


)
Sprawdzić, czy przełącznik jest w
położeniu " LOCK
" lub czy samochód jest
w trybie " OFF
".

)
Na podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.


)
Do wyciągnięcia bezpiecznika z gniazda
należy użyć specjalnych szczypiec.

)
Uszkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim samym
natężeniu znamionowym.

)
Sprawdzić, czy numer wygrawerowany
na skrzynce zgadza się z numerem
wygrawerowanym na bezpieczniku i
numerem w tabeli zamieszczonej poniżej.


Wymiana bezpiecznika

Dobr y Zły

PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą pojazdu oraz za uszkodzenia
związane z instalacją akcesoriów
niedostarczonych, niezalecanych
przez PEUGEOT i zainstalowanych
niezgodnie z zaleceniami marki,
zwłaszcza jeżeli pobór wszystkich
podłączonych urządzeń dodatkowych
przekracza 10 mA.

Układ elektryczny pojazdu został
zaprojektowany w taki sposób, aby działał
z wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego
wyposażenia lub akcesoriów
elektrycznych w pojeździe skontaktować
się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Wymiana bezpiecznika, który nie
został uwzględniony w poniższych
tabelach, może spowodować poważne
uszkodzenie pojazdu. Skontaktować
się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

220
Kontrole










Poziom płynu chłodzącego


Poziom tego płynu powinien
znajdować się pomiędzy dwoma
oznaczeniami. Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej
godzinę od wyłączenia silnika przed
odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.

Charakterystyka płynu

Płyn ten musi spełniać wymagania producenta.
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.











Poziom płynu hamulcowego


Wymiana płynu hamulcowego

Zgodnie ze wskazaniami podanymi w książce
ser wisowej i gwarancyjnej.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta
oraz normy DOT3 lub DOT4.








Motowentylator może się włączyć po
wyłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogłyby się
wkręcić w
ł

opatki

.

Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez
motowentylator.

224
Kontrole
Zużycie klocków hamulcowych
zależy od stylu jazdy, w
szczególności dla samochodów
użytkowanych w mieście, na krótkich
dystansach. Może okazać się
konieczne wykonanie kontroli, nawet
między przeglądami samochodu.
















Klocki hamulcowe

Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych, dostępne są w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.


Stopień zużycia tarcz
hamulcowych




















Hamulec postojowy


Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.















Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o
podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, PEUGEOT wybiera i
proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Kontrolę systemu należy wykonywać w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.

Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.

282
05





















Korzystanie z gniazda USB


Na postoju, po ustawieniu stacyjki
w położeniu LOCK
, podłączyć do
odtwarzacza przenośnego odpowiedni
kabel.
Do gniazda USB można podłączać urządzenia przenośne
(odtwarzacz MP3, odtwarzacze Apple
®, ...). Pliki audio przesyłane
są z odtwarzacza przenośnego do radioodtwarzacza samochodu,
co umożliwia słuchanie utworów poprzez głośniki pojazdu.

Następnie podłączyć końcówkę kabla
do gniazda USB w samochodzie.
Obsługiwane modele:
- iPod touch ® : F/W wersja 1.1.1 lub kolejne.
- iPod classic ® : F/W wersja 1.0 lub kolejne.
- iPod 5 generacji ® : F/W wersja 1.2.2 lub kolejne.
- iPod nano 5 generacji ® : F/W wersja 1.2 lub kolejne.
- iPod nano 2 generacji ® : F/W wersja 1.1.2 lub kolejne.
- Pamięć USB kompatybilna z pamięcią masową: pojemność
256 MB lub więcej.

Formaty plików: MP3, WMA, AAC, WAV.
Maksymalna liczba poziomów w strukturze folderów (w tym
główny): 8.
Liczba folderów: 700.
Liczba plików: 65 535.

Nie podłączać odtwarzacza przenośnego bezpośrednio do gniazda
USB, użyć kabla.
Aby odłączyć kabel, stacyjka musi znajdować się w położeniu
LOCK
.
Poruszanie się w bazie plików odbywa się z urządzenia
przenośnego / iPod
®
.
Przy zamykaniu podłokietnika uważać, aby nie przyciąć kabla.


MUZYKA

330
06 ODTWARZACZ USB






















Korzystanie z gniazda USB


Na postoju, po ustawieniu stacyjki
w położeniu LOCK
, podłączyć do
odtwarzacza przenośnego odpowiedni
kabel.
Do gniazda USB można podłączać urządzenia przenośne
(odtwarzacz MP3, odtwarzacze Apple
®, ...). Pliki audio przesyłane
są z odtwarzacza przenośnego do radioodtwarzacza samochodu,
co umożliwia słuchanie utworów poprzez głośniki pojazdu.

Następnie podłączyć końcówkę kabla
do gniazda USB w samochodzie.
Obsługiwane modele:
- iPod touch ® : F/W wersja 1.1.1 lub kolejne.
- iPod classic ® : F/W wersja 1.0 lub kolejne.
- iPod 5 generacji ® : F/W wersja 1.2.2 lub kolejne.
- iPod nano 5 generacji ® : F/W wersja 1.2 lub kolejne.
- iPod nano 2 generacji ® : F/W wersja 1.1.2 lub kolejne.
- Pamięć USB kompatybilna z pamięcią masową: pojemność
256 MB lub więcej.

Formaty plików: MP3, WMA, AAC, WAV.
Maksymalna liczba poziomów w strukturze folderów
(w tym główny): 8.
Liczba folderów: 700.
Liczba plików: 65 535.

Nie podłączać odtwarzacza przenośnego bezpośrednio do gniazda
USB, użyć kabla.
Aby odłączyć kabel, stacyjka musi znajdować się w położeniu
LOCK
.
Poruszanie się w bazie plików odbywa się z urządzenia
przenośnego / iPod
®
.
Przy zamykaniu podłokietnika uważać, aby nie przyciąć kabla.

338Indeks alfabetyczny
Jazda ekonomiczna ........................................22
Jazda z przyczepą ........................................ 207
Kamera pomocy przy cofaniu ....................... 132
Kanapa tylna ...................................................85
Kierownica (regulacja) ....................................89
Kierunkowskaz boczny (migacz) .................. 191
Kierunkowskazy ............ 147, 188, 189, 191, 192
Klapka na narty ...............................................86
Klapka zbiornika paliwa ................................ 216
Klimatyzacja ....................................................22
Klimatyzacja automatyczna ...................... 91, 94
Klimatyzacja ręczna.................................. 91, 92
Klocki hamulcowe .........................................224
Klucz ................................................... 66, 67, 71
Klucz do demontażu kół ............................... 181
Klucz elektroniczny ............................. 66, 67, 69
Klucz z pilotem
zdalnego sterowania ...................... 62, 64, 112
Koło zapasowe ....................................... 181-183
Komendy głosowe................. 244, 245, 249 -253
Komora silnika ...................................... 214, 215
Komunikaty o błędach
(radioodtwarzacz) .............................. 334, 335Napełnianie zbiornika paliwa ................ 216, 217
Narzędzia .............................................. 181, 182
Nawiewy ..........................................................90
Nawigacja......................................260, 270, 271
Numer seryjny pojazdu ................................. 241
Obrotomierz .................................................... 24
Obsługa bieżąca .............................................22
Odmrażanie szyby ....................................98, 99
Odpowietrzanie układu paliwa ..................... 218
Odryglowanie ............................................62, 66
Odtwarzacz Apple
® .............................. 284, 308
Odtwarzacz CD MP3 ....307, 325, 331, 334, 335
Ogrzewane fotele ............................................84
Ogrzewanie ........................................ 22, 92, 94
Ogumienie .......................................................22
Olej silnikowy ................................................ 219
Osłona przeciwsłoneczna ............................ 101
Osuszanie szyby .............................................98 Ładowanie .......................................................22
Ładowanie akumulatora ................................200
Łańcuchy śniegowe ...................................... 187
J
I
L
O
Ł
N
M
Lampki boczne .............................................. 191
Lampki oświetlenia mapy ............................. 144
Licznik ............................................................. 24
Licznik przebiegu ........................................... 43
Lusterka wsteczne zewnętrzne ...................... 87
Lusterko wsteczne wewnętrzne .....................89K
Identyfikacja pojazdu .................................... 241
Informacje drogowe (TMC) ........................... 273
iPhone .................................................. 284, 308
iPod ...................................................... 284, 308
ISOFIX (mocowania) ..................... 170, 172, 174Kontrola ciśnienia (za pomocą zestawu) ...... 177
Kontrola poziomów ............................... 219 -221
Kontrola poziomu oleju silnikowego ............. 219
Kontrole .................................214, 215, 222, 224
Kontrole bieżące .................................. 222, 224
Kontrolka minimalnego poziomu paliwa ....... 216
Kontrolka pasów bezpieczeństwa ................ 152
Kontrolki ............................................. 25, 28, 30
Kontrolki alarmowe ......................................... 25
Kontrolki działania.....................................28, 30
Korek zbiornika paliwa .................................. 216Mapa (ekran kolorowy) ................................. 271
Masy .......................................226 -231, 233-238
Masy i ciężary przyczep ........226 -231, 233-238
Menu ............................................ 298, 300, 302
Menu (audio) ........................ 259, 297, 298, 300
Minimalny poziom paliwa .............................. 216
Mocowania ISOFIX ....................... 170, 172, 174
Montaż dywanika .......................................... 101
Montaż koła ................................................... 183
MP3 (CD) ..............................................280, 331

346

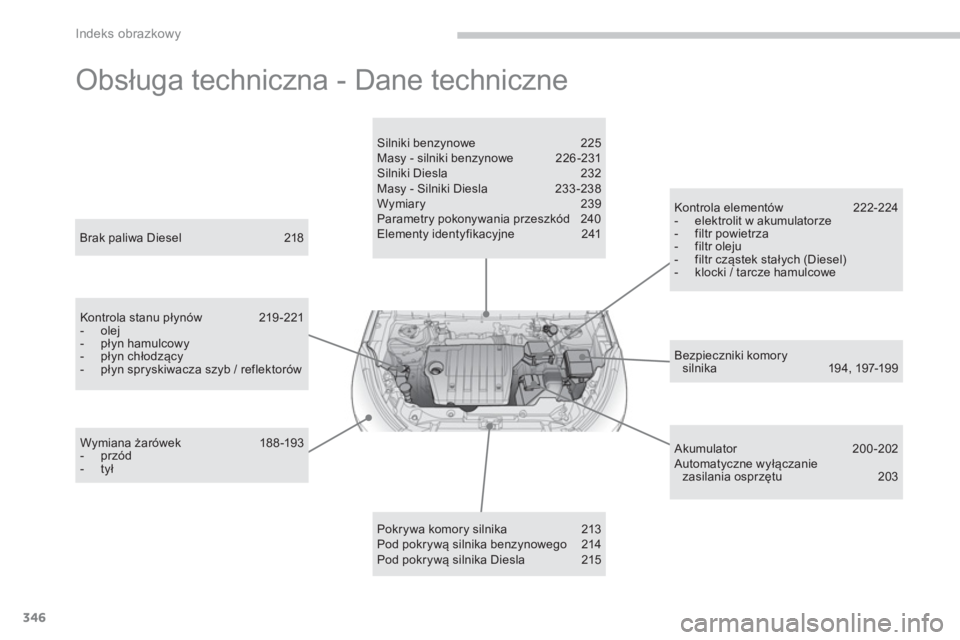

Indeks obrazkowy
Obsługa techniczna - Dane techniczne


Bezpieczniki komory
silnika 19 4, 197-19 9
Brak paliwa Diesel 218

Kontrola stanu płynów 219-221


- olej

- płyn hamulcowy

- płyn chłodzący

- płyn spryskiwacza szyb / reflektorów


Wymiana żarówek 188-193


- przód

- tył


Silniki benzynowe 225
Masy - silniki benzynowe 226 -231
Silniki Diesla 232
Masy - Silniki Diesla 233 -238
Wymiary 239
Parametry pokonywania przeszkód 240
Elementy identyfikacyjne 241

Pokrywa komory silnika 213
Pod pokrywą silnika benzynowego 214
Pod pokrywą silnika Diesla 215
Akumulator 200-202
Automatyczne wyłączanie
zasilania osprzętu 203
Kontrola elementów 222-224


- elektrolit w akumulatorze

- filtr powietrza

- filtr oleju

- filtr cząstek stałych (Diesel)

- klocki / tarcze hamulcowe
