PEUGEOT 4008 2014 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 4008, Model: PEUGEOT 4008 2014Pages: 368, PDF Size: 20.61 MB
Page 71 of 368
69
2
Otwieranie

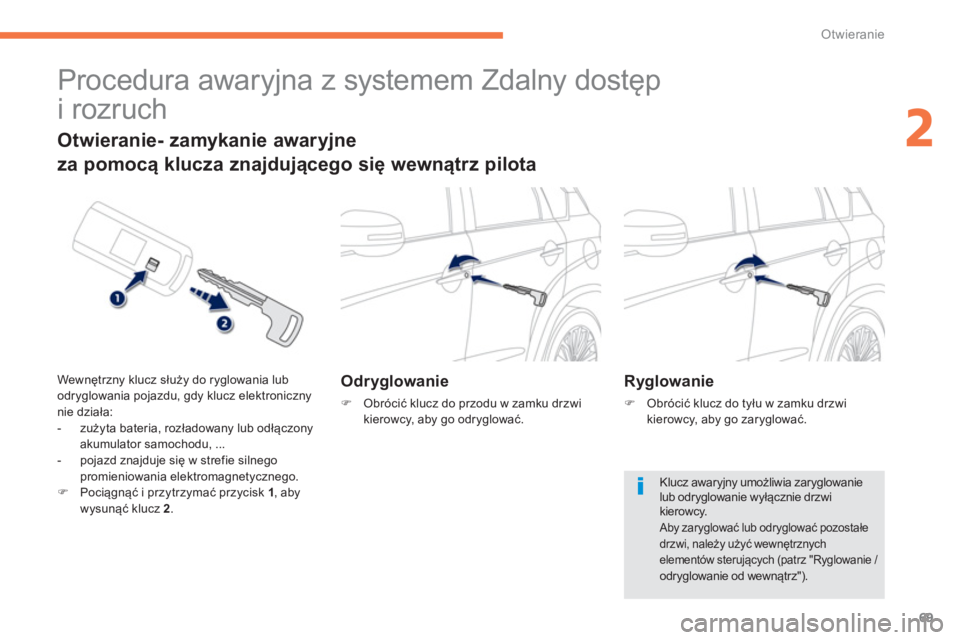

Procedura awaryjna z systemem Zdalny dostęp
i rozruch
Odryglowanie
)
Obrócić klucz do przodu w zamku drzwi
kierowcy, aby go odryglować.
Otwieranie- zamykanie awaryjne
za pomocą klucza znajdującego się wewnątrz pilota
Wewnętrzny klucz służy do ryglowania lub
odryglowania pojazdu, gdy klucz elektroniczny
nie działa:
- zużyta bateria, rozładowany lub odłączony
akumulator samochodu, ...
- pojazd znajduje się w strefie silnego
promieniowania elektromagnetycznego.
)
Pociągnąć i przytrzymać przycisk 1
, aby
wysunąć klucz 2
.
Ryglowanie
)
Obrócić klucz do tyłu w zamku drzwi
kierowcy, aby go zaryglować.
Klucz awaryjny umożliwia zaryglowanie
lub odryglowanie wyłącznie drzwi
kierowcy.
Aby zaryglować lub odryglować pozostałe
drzwi, należy użyć wewnętrznych
elementów sterujących (patrz "Ryglowanie /
odryglowanie od wewnątrz").
Page 72 of 368
70
Otwieranie
W przypadku systemu Zdalny dostęp i
rozruch w zestawie wskaźników wyświetli się
komunikat, jeżeli bateria jest zużyta.

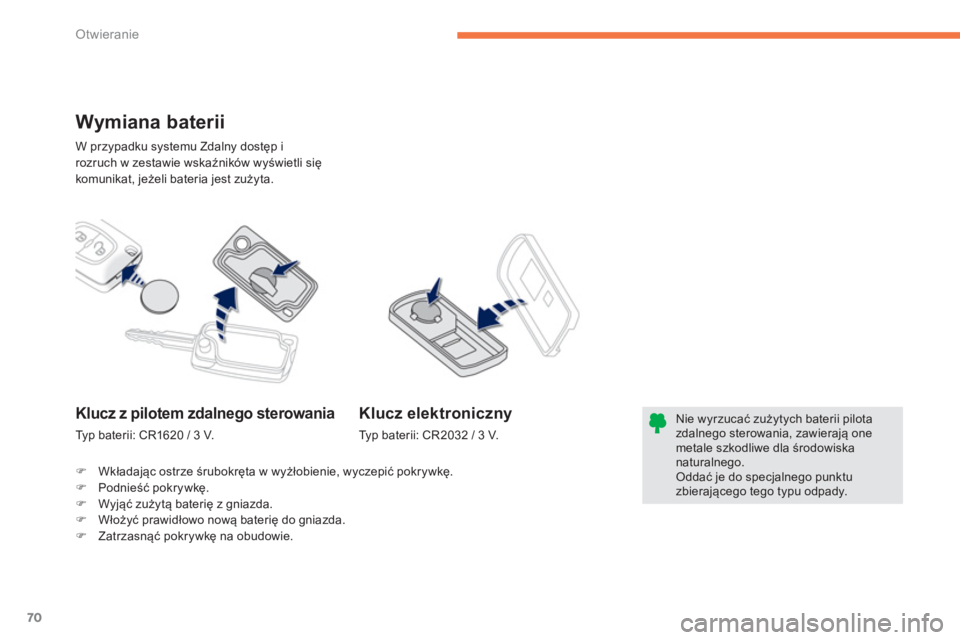

Wymiana baterii
Nie wyrzucać zużytych baterii pilota
zdalnego sterowania, zawierają one
metale szkodliwe dla środowiska
naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
Klucz z pilotem zdalnego sterowania
Typ baterii: CR1620 / 3 V.
Klucz elektroniczny
Typ baterii: CR2032 / 3 V.
)
Wkładając ostrze śrubokręta w wyżłobienie, wyczepić pokrywkę.
)
Podnieść pokrywkę.
)
Wyjąć zużytą baterię z gniazda.
)
Włożyć prawidłowo nową baterię do gniazda.
)
Zatrzasnąć pokrywkę na obudowie.
Page 73 of 368
71
2
Otwieranie

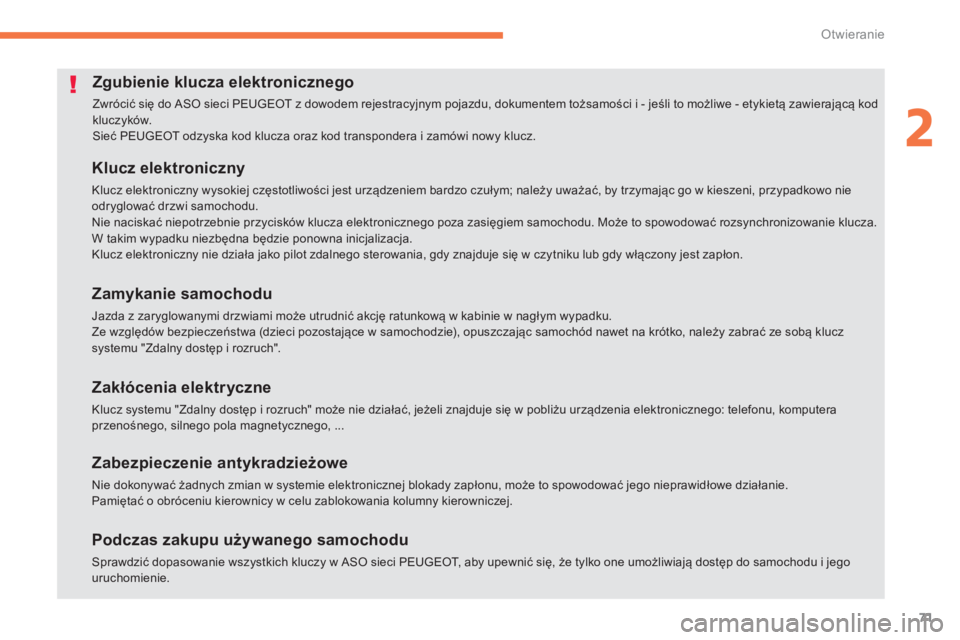

Zgubienie klucza elektronicznego
Zwrócić się do ASO sieci PEUGEOT z dowodem rejestracyjnym pojazdu, dokumentem tożsamości i - jeśli to możliwe - etykietą zawierającą kod
kluczyków.
Sieć PEUGEOT odzyska kod klucza oraz kod transpondera i zamówi nowy klucz.
Klucz elektroniczny
Klucz elektroniczny wysokiej częstotliwości jest urządzeniem bardzo czułym; należy uważać, by trzymając go w kieszeni, przypadkowo nie
odryglować drzwi samochodu.
Nie naciskać niepotrzebnie przycisków klucza elektronicznego poza zasięgiem samochodu. Może to spowodować rozsynchronizowanie klucza.
W takim wypadku niezbędna będzie ponowna inicjalizacja.
Klucz elektroniczny nie działa jako pilot zdalnego sterowania, gdy znajduje się w czytniku lub gdy włączony jest zapłon.
Zamykanie samochodu
Jazda z zaryglowanymi drzwiami może utrudnić akcję ratunkową w kabinie w nagłym wypadku.
Ze względów bezpieczeństwa (dzieci pozostające w samochodzie), opuszczając samochód nawet na krótko, należy zabrać ze sobą klucz
systemu "Zdalny dostęp i rozruch".
Zakłócenia elektryczne
Klucz systemu "Zdalny dostęp i rozruch" może nie działać, jeżeli znajduje się w pobliżu urządzenia elektronicznego: telefonu, komputera
przenośnego, silnego pola magnetycznego, ...
Zabezpieczenie antykradzieżowe
Nie dokonywać żadnych zmian w systemie elektronicznej blokady zapłonu, może to spowodować jego nieprawidłowe działanie.
Pamiętać o obróceniu kierownicy w celu zablokowania kolumny kierowniczej.
Podczas zakupu używanego samochodu
Sprawdzić dopasowanie wszystkich kluczy w ASO sieci PEUGEOT, aby upewnić się, że tylko one umożliwiają dostęp do samochodu i jego
uruchomienie.
Page 74 of 368
72
Otwieranie
Otwieranie

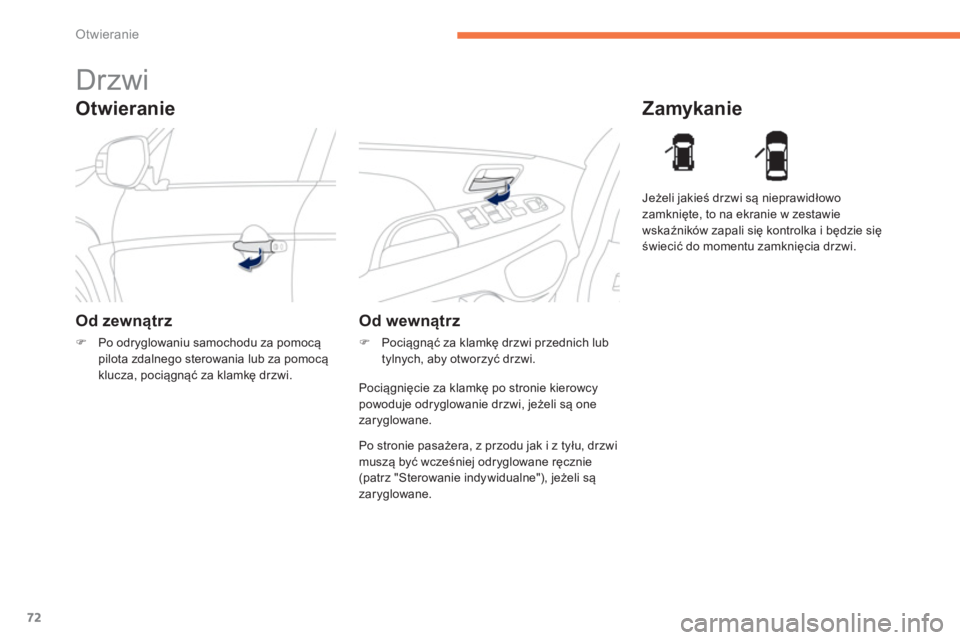

Drzwi
Od zewnątrz
)
Po odryglowaniu samochodu za pomocą
pilota zdalnego sterowania lub za pomocą
klucza, pociągnąć za klamkę drzwi.
Zamykanie
Od wewnątrz
)
Pociągnąć za klamkę drzwi przednich lub
tylnych, aby otworzyć drzwi. Jeżeli jakieś drzwi są nieprawidłowo
zamknięte, to na ekranie w zestawie
wskaźników zapali się kontrolka i będzie się
świecić do momentu zamknięcia drzwi.
Pociągnięcie za klamkę po stronie kierowcy
powoduje odryglowanie drzwi, jeżeli są one
zaryglowane.
Po stronie pasażera, z przodu jak i z tyłu, drzwi
muszą być wcześniej odryglowane ręcznie
(patrz "Sterowanie indywidualne"), jeżeli są
zaryglowane.
Page 75 of 368
73
2
Otwieranie

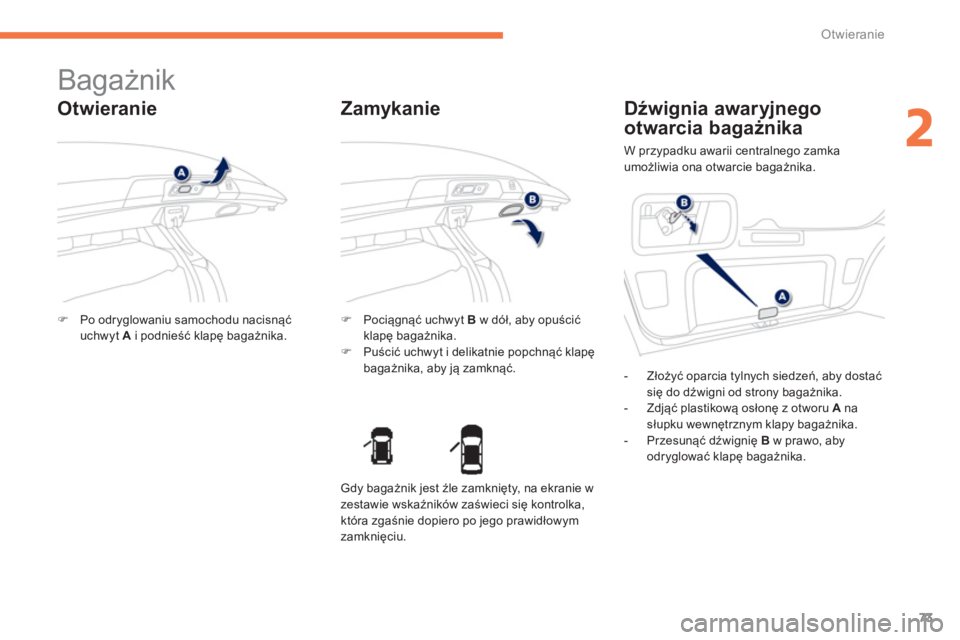

Bagażnik
Otwieranie
)
Po odryglowaniu samochodu nacisnąć
uchwyt A
i podnieść klapę bagażnika.
)
Pociągnąć uchwyt B
w dół, aby opuścić
klapę bagażnika.
)
Puścić uchwyt i delikatnie popchnąć klapę
bagażnika, aby ją zamknąć.
Zamykanie
Dźwignia awaryjnego
otwarcia bagażnika
W przypadku awarii centralnego zamka
umożliwia ona otwarcie bagażnika.
- Złożyć oparcia tylnych siedzeń, aby dostać
się do dźwigni od strony bagażnika.
- Zdjąć plastikową osłonę z otworu A
na
słupku wewnętrznym klapy bagażnika.
- Przesunąć dźwignię B
w prawo, aby
odryglować klapę bagażnika.
Gdy bagażnik jest źle zamknięty, na ekranie w
zestawie wskaźników zaświeci się kontrolka,
która zgaśnie dopiero po jego prawidłowym
zamknięciu.
Page 76 of 368
74
Otwieranie

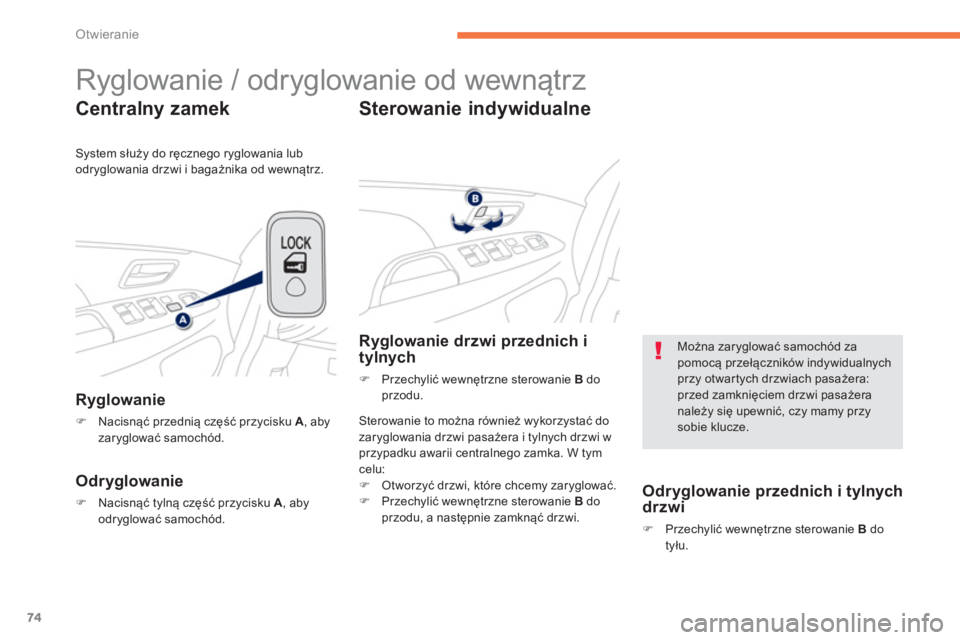

Ryglowanie / odryglowanie od wewnątrz
Centralny zamek
Ryglowanie
)
Nacisnąć przednią część przycisku A
, aby
zaryglować samochód.
Odryglowanie
)
Nacisnąć tylną część przycisku A
, aby
odryglować samochód.
Sterowanie indywidualne
Sterowanie to można również wykorzystać do
zaryglowania drzwi pasażera i tylnych drzwi w
przypadku awarii centralnego zamka. W tym
celu:
)
Otworzyć drzwi, które chcemy zaryglować.
)
Przechylić wewnętrzne sterowanie B
do
przodu, a następnie zamknąć drzwi.
Ryglowanie drzwi przednich i
tylnych
)
Przechylić wewnętrzne sterowanie B
do
przodu.
System służy do ręcznego ryglowania lub
odryglowania drzwi i bagażnika od wewnątrz.
Odryglowanie przednich i tylnych
drzwi
)
Przechylić wewnętrzne sterowanie B
do
tyłu.
Można zaryglować samochód za
pomocą przełączników indywidualnych
przy otwartych drzwiach pasażera:
przed zamknięciem drzwi pasażera
należy się upewnić, czy mamy przy
sobie klucze.
Page 77 of 368
75
2
Otwieranie
Naprawy systemu alarmowego należy
wykonywać w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.

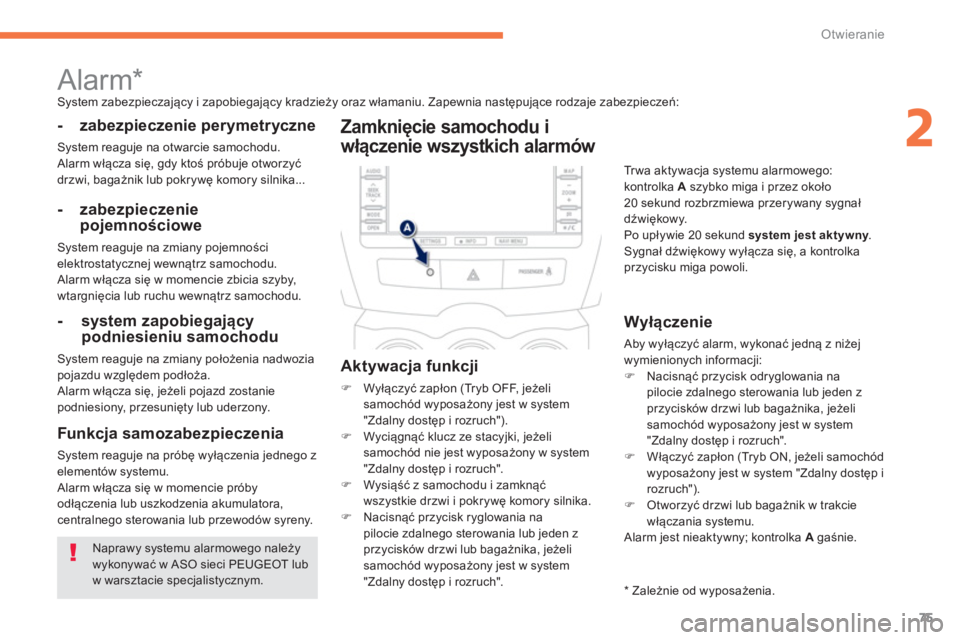

Alarm *
System zabezpieczający i zapobiegający kradzieży oraz włamaniu. Zapewnia następujące rodzaje zabezpieczeń:
- zabezpieczenie perymetryczne
System reaguje na otwarcie samochodu.
Alarm włącza się, gdy ktoś próbuje otworzyć
drzwi, bagażnik lub pokrywę komory silnika...
- zabezpieczenie
pojemnościowe
System reaguje na zmiany pojemności
elektrostatycznej wewnątrz samochodu.
Alarm włącza się w momencie zbicia szyby,
wtargnięcia lub ruchu wewnątrz samochodu.
- system zapobiegający
podniesieniu samochodu
System reaguje na zmiany położenia nadwozia
pojazdu względem podłoża.
Alarm włącza się, jeżeli pojazd zostanie
podniesiony, przesunięty lub uderzony.
Funkcja samozabezpieczenia
System reaguje na próbę wyłączenia jednego z
elementów systemu.
Alarm włącza się w momencie próby
odłączenia lub uszkodzenia akumulatora,
centralnego sterowania lub przewodów syreny.
Zamknięcie samochodu i
włączenie wszystkich alarmów
Aktywacja funkcji
)
Wyłączyć zapłon (Tryb OFF, jeżeli
samochód wyposażony jest w system
"Zdalny dostęp i rozruch").
)
Wyciągnąć klucz ze stacyjki, jeżeli
samochód nie jest wyposażony w system
"Zdalny dostęp i rozruch".
)
Wysiąść z samochodu i zamknąć
wszystkie drzwi i pokrywę komory silnika.
)
Nacisnąć przycisk ryglowania na
pilocie zdalnego sterowania lub jeden z
przycisków drzwi lub bagażnika, jeżeli
samochód wyposażony jest w system
"Zdalny dostęp i rozruch".
Wyłączenie
Aby wyłączyć alarm, wykonać jedną z niżej
wymienionych informacji:
)
Nacisnąć przycisk odryglowania na
pilocie zdalnego sterowania lub jeden z
przycisków drzwi lub bagażnika, jeżeli
samochód wyposażony jest w system
"Zdalny dostęp i rozruch".
)
Włączyć zapłon (Tryb ON, jeżeli samochód
wyposażony jest w system "Zdalny dostęp i
rozruch").
)
Otworzyć drzwi lub bagażnik w trakcie
włączania systemu.
Alarm jest nieaktywny; kontrolka A
gaśnie.
Tr wa aktywacja systemu alarmowego:
kontrolka A
szybko miga i przez około
20 sekund rozbrzmiewa przerywany sygnał
dźwiękowy.
Po upływie 20 sekund system jest aktywny
.
Sygnał dźwiękowy wyłącza się, a kontrolka
przycisku miga powoli.
*
Zależnie od wyposa
żenia.
Page 78 of 368
76Otwieranie

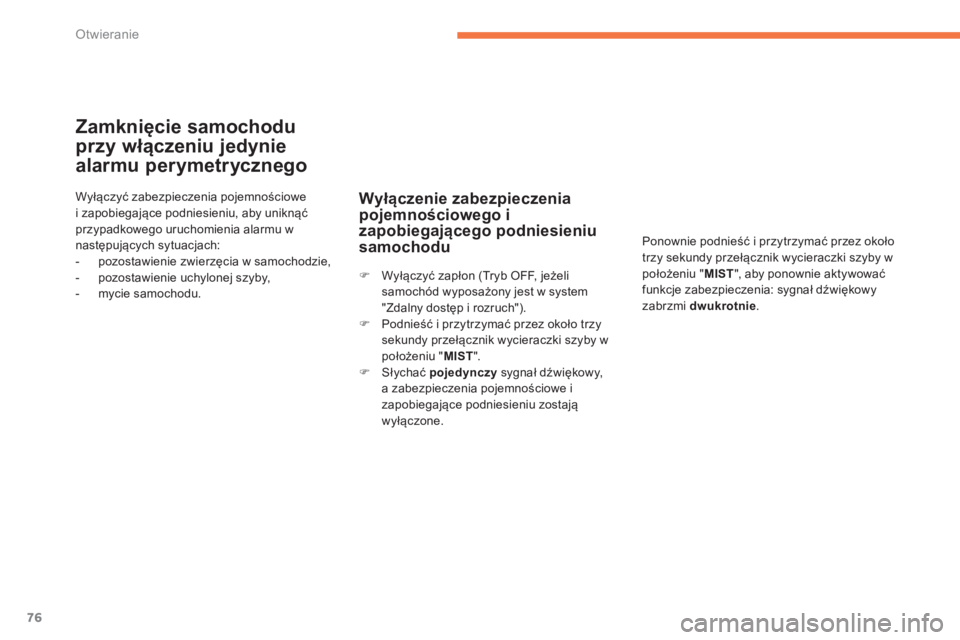

Zamknięcie samochodu
przy włączeniu jedynie
alarmu perymetrycznego
Wyłączyć zabezpieczenia pojemnościowe
i zapobiegające podniesieniu, aby uniknąć
przypadkowego uruchomienia alarmu w
następujących sytuacjach:
- pozostawienie zwierzęcia w samochodzie,
- pozostawienie uchylonej szyby,
- mycie samochodu.
Wyłączenie zabezpieczenia
pojemnościowego i
zapobiegającego podniesieniu
samochodu
Ponownie podnieść i przytrzymać przez około
trzy sekundy przełącznik wycieraczki szyby w
położeniu " MIST
", aby ponownie aktywować
funkcje zabezpieczenia: sygnał dźwiękowy
zabrzmi dwukrotnie
.
)
Wyłączyć zapłon (Tryb OFF, jeżeli
samochód wyposażony jest w system
"Zdalny dostęp i rozruch").
)
Podnieść i przytrzymać przez około trzy
sekundy przełącznik wycieraczki szyby w
położeniu " MIST
".
)
Słychać pojedynczy
sygnał dźwiękowy,
a zabezpieczenia pojemnościowe i
zapobiegające podniesieniu zostają
wyłączone.
Page 79 of 368
77
2
Otwieranie

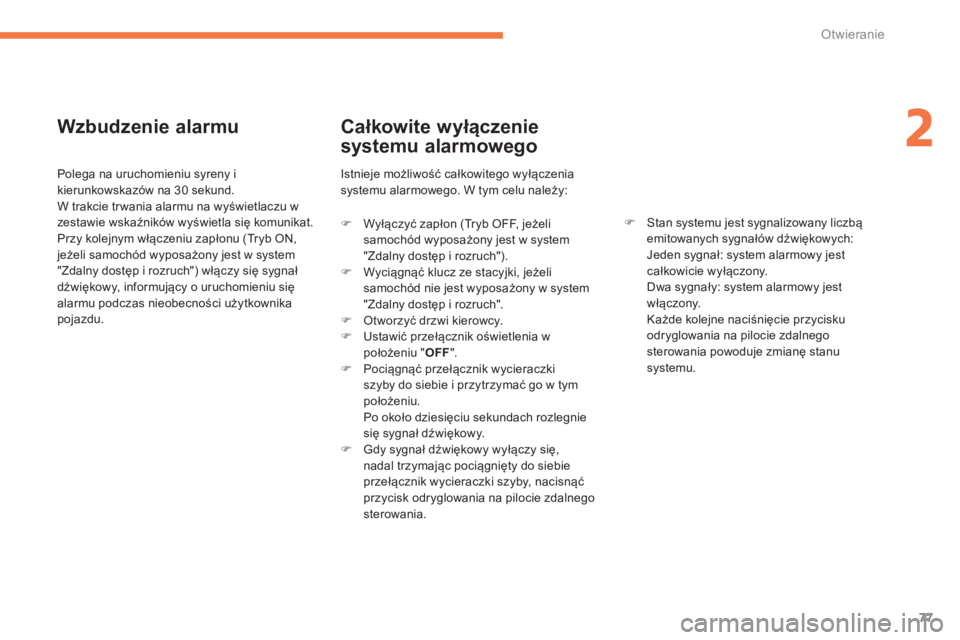

Wzbudzenie alarmu
Polega na uruchomieniu syreny i
kierunkowskazów na 30 sekund.
W trakcie tr wania alarmu na wyświetlaczu w
zestawie wskaźników wyświetla się komunikat.
Przy kolejnym włączeniu zapłonu (Tryb ON,
jeżeli samochód wyposażony jest w system
"Zdalny dostęp i rozruch") włączy się sygnał
dźwiękowy, informujący o uruchomieniu się
alarmu podczas nieobecności użytkownika
pojazdu.
Całkowite w yłączenie
systemu alarmowego
)
Wyłączyć zapłon (Tryb OFF, jeżeli
samochód wyposażony jest w system
"Zdalny dostęp i rozruch").
)
Wyciągnąć klucz ze stacyjki, jeżeli
samochód nie jest wyposażony w system
"Zdalny dostęp i rozruch".
)
Otworzyć drzwi kierowcy.
)
Ustawić przełącznik oświetlenia w
położeniu " OFF
".
)
Pociągnąć przełącznik wycieraczki
szyby do siebie i przytrzymać go w tym
położeniu.
Po około dziesięciu sekundach rozlegnie
się sygnał dźwiękowy.
)
Gdy sygnał dźwiękowy wyłączy się,
nadal trzymając poci
ągnięty do siebie
przełącznik wycieraczki szyby, nacisnąć
przycisk odryglowania na pilocie zdalnego
sterowania. Istnieje możliwość całkowitego wyłączenia
systemu alarmowego. W tym celu należy:
)
Stan systemu jest sygnalizowany liczbą
emitowanych sygnałów dźwiękowych:
Jeden sygnał: system alarmowy jest
całkowicie wyłączony.
Dwa sygnały: system alarmowy jest
włączony.
Każde kolejne naciśnięcie przycisku
odryglowania na pilocie zdalnego
sterowania powoduje zmianę stanu
systemu.
Page 80 of 368
78
Otwieranie

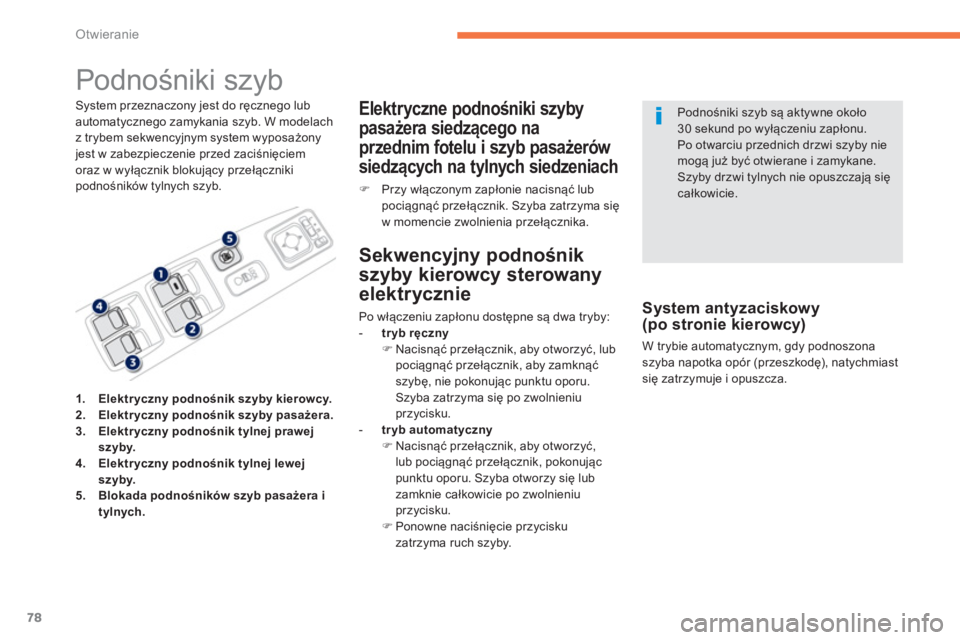

Podnośniki szyb
System przeznaczony jest do ręcznego lub
automatycznego zamykania szyb. W modelach
z trybem sekwencyjnym system wyposażony
jest w zabezpieczenie przed zaciśnięciem
oraz w wyłącznik blokujący przełączniki
podnośników tylnych szyb.
Elektryczne podnośniki szyby
pasażera siedzącego na
przednim fotelu i szyb pasażerów
siedzących na tylnych siedzeniach
)
Przy włączonym zapłonie nacisnąć lub
pociągnąć przełącznik. Szyba zatrzyma się
w momencie zwolnienia przełącznika.
System antyzaciskowy
(po stronie kierowcy)
W trybie automatycznym, gdy podnoszona
szyba napotka opór (przeszkodę), natychmiast
się zatrzymuje i opuszcza.
Podnośniki szyb są aktywne około
30 sekund po wyłączeniu zapłonu.
Po otwarciu przednich drzwi szyby nie
mogą już być otwierane i zamykane.
Szyby drzwi tylnych nie opuszczają się
całkowicie.
1.
Elektr yczny podnośnik szyby kierowcy.
2.
Elektr yczny podnośnik szyby pasażera.
3.
Elektr yczny podnośnik tylnej prawej
szyby.
4.
Elektr yczny podnośnik tylnej lewej
szyby.
5.
Blokada podnośników szyb pasażera i
tylnych.
Sekwencyjny podnośnik
szyby kierowcy sterowany
elektrycznie
Po włączeniu zapłonu dostępne są dwa tryby:
- tryb ręczny
)
Nacisnąć przełącznik, aby otworzyć, lub
pociągnąć przełącznik, aby zamknąć
szybę, nie pokonując punktu oporu.
Szyba zatrzyma się po zwolnieniu
przycisku.
- tryb automatyczny
)
Nacisnąć przełącznik, aby otworzyć,
lub pociągnąć przełącznik, pokonując
punktu oporu. Szyba otworzy się lub
zamknie całkowicie po zwolnieniu
przycisku.
)
Ponowne naciśnięcie przycisku
zatrzyma ruch szyby.
