Page 4 of 368
Sommario
Quadro strumenti 24
Spie 25
Display del quadro strumenti 31
Computer di bordo 43
Contachilometri totalizzatore 43
Contachilometri parziale 43
Indicatore di manutenzione 44
Regolazioni dei parametri del veicolo 48
Display del sistema Audio- CD 54
Display del sistema Audio- CD touch 56
Display del sistema Audio-
Telematica touch 58
Reostato d'illuminazione 61
Spie di funzionamentoIn breve
Chiave con telecomando 62
Sistema "Apertura e Avviamento
senza chiave" 66
Porte 72
Portellone 73
Allarme 75
Alzacristalli 78
Tetto panoramico 80
Aperture
Sedili anteriori 81
Sedili posteriori 85
Retrovisori 87
Regolazione del volante 89
Ventila zione 9 0
Riscaldamento / Aria condizionata
manuale 92
Aria condizionata automatica 94
Sbrinamento - disappannamento
del lunotto 99
Allestimenti interni 100
Allestimenti del bagagliaio 106
Confort
Avviamento - arresto del motore
con la chiave 108
Avviamento - spegnimento del motore
con il sistema Apertura e Avviamento
senza chiave 109
Freno di stazionamento 112
Cambio manuale 113
Indicatore di cambio marcia 114
Cambio "CVT" 115
Partenza assistita in salita/discesa 120
Funzione Stop & Start (Auto Stop & Go) 121
Sistema a 4 ruote motrici 124
Regolatore di velocità 126
Assistenza al parcheggio 129
Telecamera di retromarcia 132
Guida
Comandi di illuminazione 133
Fari diurni 136
Accensione automatica 136
Accensione temporizzata dei fari 137
Illuminazione d'accoglienza 138
Regolazione dei fari 139
Comandi del tergicristallo 140
Te r g i c r i s t a l l o a u t o m a t i c o 14 2
Plafoniere 144
Illuminazione del bagagliaio 146
Illuminazione del tetto panoramico 146
Visibilità Eco- Guida
Page 5 of 368
Sommario
Indicatori di direzione 147
Segnale d'emergenza 147
Avvisatore acustico 147
Sistemi d'assistenza in frenata 148
Sistemi di controllo della traiettoria 150
Cinture di sicurezza 152
Airbag 156
Seggiolini per bambini 161
Disattivazione dell'Airbag
lato passeggero 163
Seggiolini ISOFIX per bambini 170
Sicurezza bambini 176
Sicurezza
Kit di riparazione provvisoria pneumatici 177
Sostituzione di una ruota 181
Catene da neve 187
Sostituzione di una lampadina 188
Sostituzione di un fusibile 194
Batteria 12 V 200
Interruzione automatica
dell'alimentazione degli accessori 203
Sostituzione di una spazzola
del tergicristallo 203
Traino del veicolo 204
Traino di un rimorchio 207
Montaggio delle barre del tetto 209
Accessori 210
Informazioni pratiche
Cofano motore 213
Motori benzina 214
Motori Diesel 215
Serbatoio del carburante 216
Mancanza di carburante (Diesel) 218
Ver ifi ca dei livelli 219
Controlli 222
Ver if ic he
Motorizzazioni benzina 225
Masse benzina 226
Motorizzazioni Diesel 232
Masse Diesel 233
Dimensioni 239
Elementi d'identifi cazione 241
Caratteristiche tecniche
Telefono Bluetooth® con
riconoscimento vocale 243
Sistema AUDIO -TELEMATICA TOUCH 255
Sistema AUDIO - CD TOUCH 293
Sistema AUDIO - CD 313
Audio e telematica
Indice alfabetico
Ricerca Visiva
Page 10 of 368
8
In breve
All'interno
Sistema a 4 ruote motrici con
controllo elettronico *
Questo sistema permette la selezione di una
modalità di trasmissione, in funzione delle
condizioni di guida.
Cambio CVT
Questo equipaggiamento garantisce una
guida in grado di combinare una modalità
completamente automatica e una modalità
manuale.
Aria condizionata automatica
Questo sistema d'aria condizionata automatica
permette di garantire il confort ed un ricircolo
d'aria sufficiente nell'abitacolo.
Sistemi audio e di comunicazione
Questi equipaggiamenti beneficiano delle
seguenti tecnologie : autoradio, lettore CD,
lettore USB, Bluetooth, navigazione con display
a colori, prese ausiliarie ...
124 115
Sistema Audio- CD touch
*
Secondo la versione.
Sistema Audio-Telematica touch
Sistema Audio-CD
313
293
255
94
Page 11 of 368
.
9
In breve
Posto di guida
1.
Comandi dei retrovistori esterni.
Comandi degli alzacristalli.
2.
Comando d'apertura del cofano motore.
3.
Scatola portafusibili.
4.
Regolazione manuale dei fari.
Barretta dei comandi laterali.
5.
Aeratore laterale orientabile e chiudibile.
6.
Quadro strumenti.
7.
Comandi dei fari e degli indicatori di
direzione.
8.
Comando di regolazione del volante.
9.
Comandi del sistema Bluetooth o del
telefono.
10.
Comandi dei sistemi Audio- CD, Audio- CD
touch e Audio-telematica touch.
11.
Airbag del guidatore.
Avvisatore acustico.
12 .
Comandi del regolatore di velocità.
13.
Freno di stazionamento.
Page 13 of 368
.
11
In breve
Console centrale
A.
Retrovisore interno manuale o automatico.
B.
Plafoniera / Faretti di lettura carte.
C.
Microfono dei sistemi Audio- CD, Audio- CD
touch e Audio-telematica touch.
D.
Comando del pannello elettrico del tetto
panoramico.
E.
Sensore di luminosità / pioggia.
1.
Aeratori centrali orientabili e chiudibili.
2.
Display del sistema Audio- CD o Audio- CD
touch o display a colori del sistema Audio-
telematica touch.
3.
Contattore.
Pulsante START/STOP
(con sistema
" Apertura e Avviamento senza chiave ").
4.
Sistema Audio- CD o sistema Audio- CD
touch o sistema Audio-telematica touch.
5.
Barra dei comandi centrali.
6.
Sensore di temperatura.
7.
Comandi di riscaldamento / climatizzazione
manuale o automatica.
8.
Leva del cambio manuale o CVT.
9.
Accendisigari / Presa accessori 12 V.
10.
Posacenere amovibile.
11.
Comando del sistema 4 ruote motrici.
12 .
Porta-bicchieri.
13.
Appoggiagomito anteriore.
Page 56 of 368
54
Spie di funzionamento
Display del sistema Audio-CD
Collegato al sistema Audio- CD, questo display
permette di visualizzare :
- l'ora,
- le informazioni relative all'autoradio.
(Vedere rubrica "Audio e telematica").
Regolazione dell'ora
Selezione della modalità di
regolazione
La regolazione dell'orologio digitale può essere
effettuata in modalità automatica
o manuale
.
Modalità manuale
Questa modalità permette di regolare
manualmente l'ora utilizzando i pulsanti
dell'autoradio.
Può essere utilizzata anche quando la
"Modalità automatica" visualizza un'ora errata,
quando le stazioni locali RDS trasmettono a
partire da un fuso orario diverso.
Modalità automatica
Questa modalità permette di regolare
automaticamente l'ora locale utilizzando il
segnale delle stazioni RDS.
Sul display appare il simbolo " CT"
.
Page 57 of 368
1
55
Spie di funzionamento
Se non si effettua nessuna operazione
entro 10 secondi, il menu di selezione si
chiude automaticamente. Per selezionare la modalità :
)
Premere il pulsante PWR/VOL
per attivare
il sistema audio.
)
Premere il tasto MENU
.
)
Premere il comando SEL
per far scorrere i
menu e selezionare " RDS setting - CT ON -
CT OFF
" (ora dell'orologio).
)
Ruotare il comando SEL
verso sinistra
o verso destra per selezionare "CT
ON"
(modalità automatica) o "CT OFF"
(modalità manuale).
)
Premere il comando SEL
per confermare.
L'orologio digitale non visualizza i
secondi.
L'ora perde la regolazione in caso di
scollegamento della batteria.
Regolazione manuale
)
Premere il pulsante PWR/VOL
per attivare
il sistema audio.
)
Premere il tasto MENU
.
)
Premere il comando SEL
per far scorrere
i menu e selezionare " Time Setting
Adjust
".
)
Ruotare il comando SEL
per selezionare
" ON
" e accedere alla regolazione dell'ora.
)
Premere il comando SEL
per confermare.
)
Ruotare il comando SEL
per regolare l'ora.
)
Premere il comando SEL
per confermare.
Page 58 of 368
56
Spie di funzionamento
Display del sistema Audio-CD touch
Collegato al sistema Audio- CD touch, questo
display permette di visualizzare :
- l'ora,
- le informazioni relative all'autoradio.
(Vedere rubrica "Audio e telematica").
Per ragioni di sicurezza il guidatore deve
tassativamente realizzare le operazioni
che necessitano un'attenzione
particolare a veicolo fermo.
Non utilizzare oggetti appuntiti sul
display touch.
Non toccare il display con le dita
bagnate.
Per la pulizia del display utilizzare un
panno pulito e morbido.
Utilizzare i tasti disposti sul display per far
funzionare il sistema.
)
Premere il tasto MENU
per visualizzare il
menu generale.
)
Premere " Setting
".
)
Premere " System Setting
".
)
Premere " Time Setting
".
Regolazione dell'ora
Funzionamento generale
1.
Espulsione del CD.
2.
Accensione / spegnimetno del sistema.
Regolazione del volume sonoro.
3.
Accesso ai vari menu del sistema.
Page 60 of 368
58
Spie di funzionamento
Display del sistema Audio-Telematica touch
Funzionamento generale
Utilizzare i tasti disposti da ogni lato dello
schermo, o sfiorare con il dito i tasti che
appaiono sullo schermo per far funzionare il
sistema.
1.
PWR/VOL
: accensione/spegnimento del
sisstema audio, regolazione del volume.
2.
AUDIO
: visualizzazione dell'ultima
modalità audio utilizzata.
3.
SEEK TRACK
: cambiamento di modalità
sonora, avanti / indietro veloce, ricerca
automatica di frequenza.
4.
MODE
: selezione di una modalità audio.
5.
OPEN
: accesso al lettore CD/DVD.
6.
SETTINGS
: accesso alle regolazioni del
sistema.
7.
INFO
: accesso alle informazioni
(calendario, comandi vocali...).
8.
NAVI MENU
: accesso alle regolazioni di
navigazione.
9.
FOLDER / TUNE SOUND
: selezione di
una cartella o ricerca di una stazione radio.
10.
MAP
: visualizzazione della posizione
attuale del veicolo sulla mappa.
11.
ZOOM
: zoom (avanti o indietro) sulla
mappa.
12 .
Accesso ai parametri della guida e alla
scelta della destinazione.
13.
Modalità giorno / notte. Collegato al sistema Audio-Telematica touch,
permette di visualizzare :
- l'ora,
- le informazioni relative all'autoradio e alla
navigazione.
(Vedere rubrica "Audio e telematica").

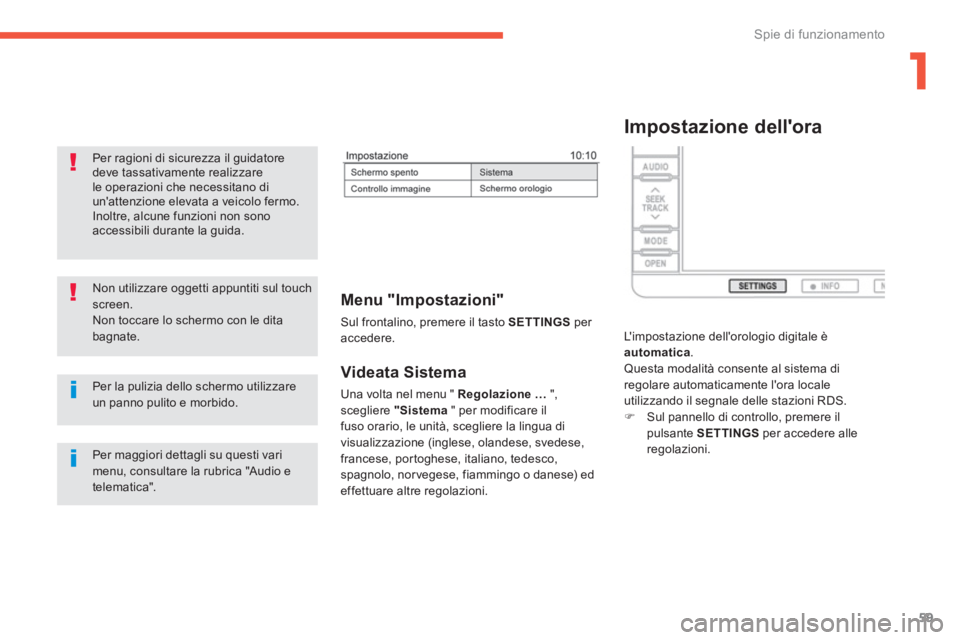

Page 61 of 368
1
59
Spie di funzionamento
Videata Sistema
Una volta nel menu " Regolazione …
",
scegliere "Sistema
" per modificare il
fuso orario, le unità, scegliere la lingua di
visualizzazione (inglese, olandese, svedese,
francese, portoghese, italiano, tedesco,
spagnolo, nor vegese, fiammingo o danese) ed
effettuare altre regolazioni.
Menu "Impostazioni"
Sul frontalino, premere il tasto SETTINGS
per
accedere.
Per la pulizia dello schermo utilizzare
un panno pulito e morbido.
Non utilizzare oggetti appuntiti sul touch
screen.
Non toccare lo schermo con le dita
bagnate.
Per ragioni di sicurezza il guidatore
deve tassativamente realizzare
le operazioni che necessitano di
un'attenzione elevata a veicolo fermo.
Inoltre, alcune funzioni non sono
accessibili durante la guida.
Per maggiori dettagli su questi vari
menu, consultare la rubrica "Audio e
telematica".
Impostazione dell'ora
L'impostazione dell'orologio digitale è
automatica
.
Questa modalità consente al sistema di
regolare automaticamente l'ora locale
utilizzando il segnale delle stazioni RDS.
)
Sul pannello di controllo, premere il
pulsante SETTINGS
per accedere alle
regolazioni.
