Peugeot 406 2002.5 Kezelési útmutató (in Hungarian)

A 406 KARBANTARTçSA
28

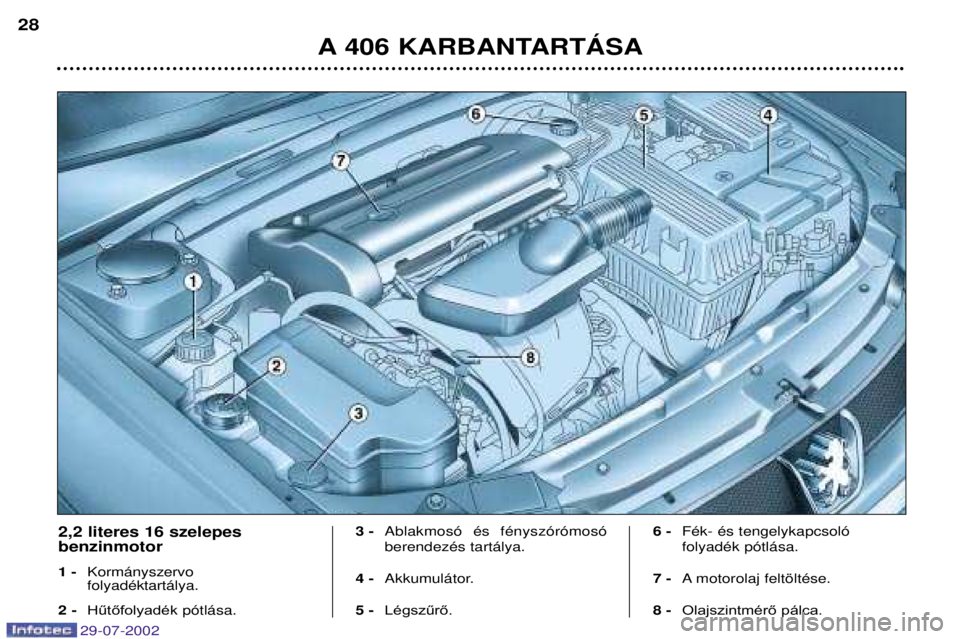

2,2 literes 16 szelepes benzinmotor 1 -
Korm‡nyszervo folyadŽktart‡lya.
2 - Hűtőfolyadék p—tl‡sa. 3 -
Ablakmos— Žs fŽnysz—r—mos— berendezŽs tart‡lya.
4 - Akkumul‡tor.
5 - Légszűrő. 6 -
FŽk- Žs tengelykapcsol— folyadŽk p—tl‡sa.
7 - A motorolaj feltšltŽse.
8 - Olajszintmérő pálca.
29-07-2002

A 406 KARBANTARTçSA29

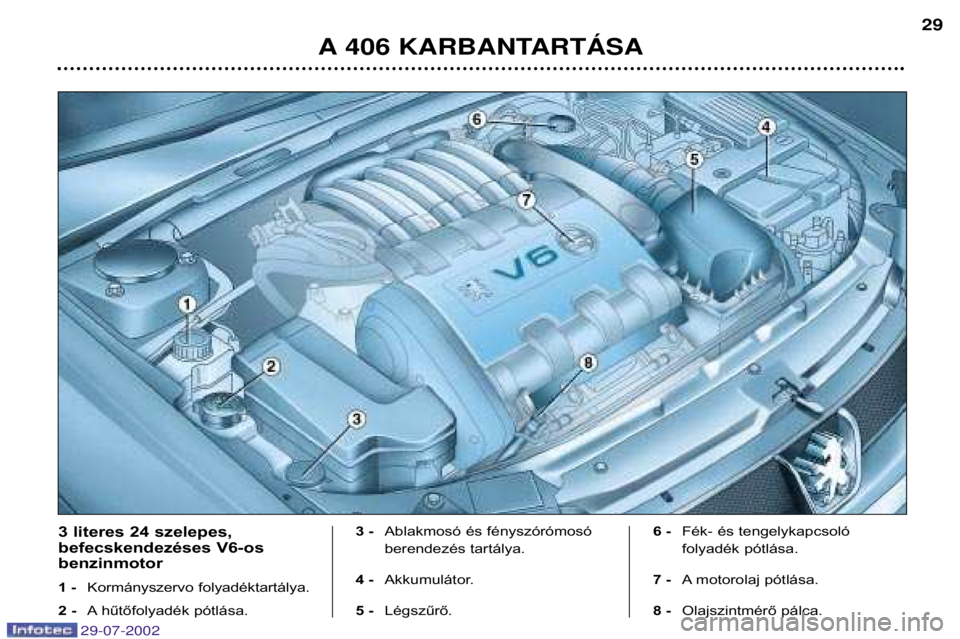

3 literes 24 szelepes,
befecskendezéses V6-os benzinmotor
1 -
Kormányszervo folyadéktartálya.
2 - A hűtőfolyadék pótlása. 3 -
Ablakmosó és fényszórómosó
berendezés tartálya.
4 - Akkumulátor.
5 - Légszűrő. 6 -
Fék- és tengelykapcsoló
folyadék pótlása.
7 - A motorolaj pótlása.
8 - Olajszintmérő pálca.
29-07-2002

A 406 KARBANTARTçSA
30

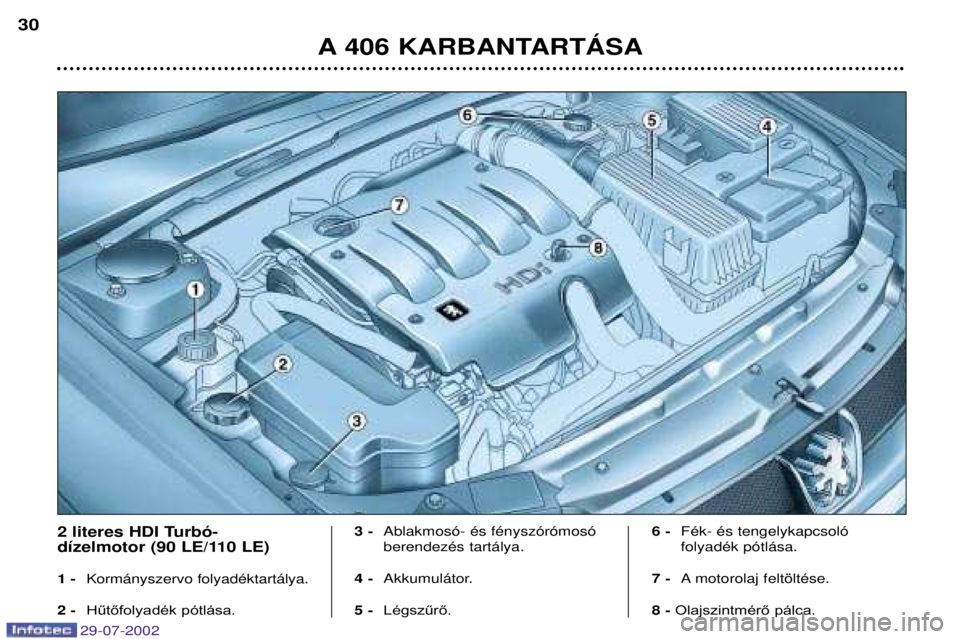

2 literes HDI Turb—-
d’zelmotor (90 LE/110 LE) 1 -
Korm‡nyszervo folyadŽktart‡lya.
2 - Hűtőfolyadék pótlása. 3
- Ablakmos—- Žs fŽnysz—r—mos— berendezŽs tart‡lya.
4 - Akkumul‡tor.
5 - Légszűrő. 6
- FŽk- Žs tengelykapcsol— folyadŽk p—tl‡sa.
7 - A motorolaj feltšltŽse.
8 -Olajszintmérő pálca.
29-07-2002

A 406 KARBANTARTçSA31

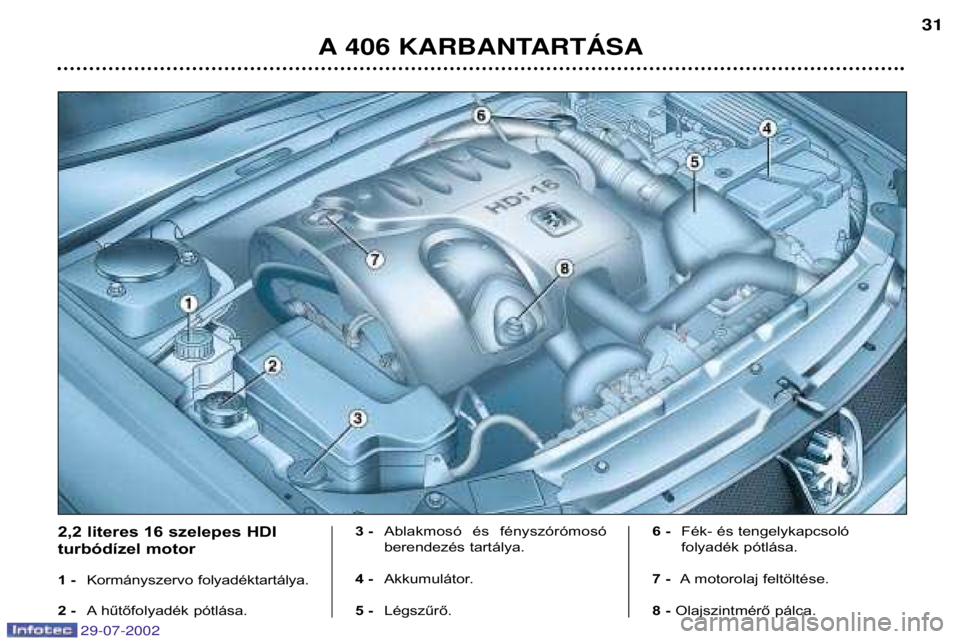

2,2 literes 16 szelepes HDI
turbódízel motor
1 -
Kormányszervo folyadéktartálya.
2 - A hűtőfolyadék pótlása. 3 -
Ablakmosó és fényszórómosó
berendezés tartálya.
4 - Akkumulátor.
5 - Légszűrő. 6 -
Fék- és tengelykapcsoló
folyadék pótlása.
7 - A motorolaj feltöltése.
8 - Olajszintmérő pálca.
29-07-2002

FOLYADÉKSZINTEK ELLENŐRZÉSE Motor
Az olajszint ellenőrzése
Rendszeresen ellenőrizzük és a két
olajcsere között pótoljuk. (Max. olaj-
fogyasztás 0,5 liter 1000 km-en).
Az ellenőrzést a gépkocsi vízszintes
helyzetében, hideg motornálvégezzük.A szintmérő pálcán két
jelölés található: A= max.
B = min.
Olajcsere: a gyártó karbantartási
terve szerint. Olajszintmérő pálca. Soha ne lép-
jük túl a max. szintet mutató Ajelö-
lést.
Olajszintjelző a kijelzőegységen.
A viszkozitási index megválasztása:
A kiválasztott olajnak minden eset-
ben meg kell felelnie a gyártó előírá-sainak.
A 406 KARBANTARTÁSA
32
Olajszűrő
Cseréjét rendszeresen végezzük el
a karbantartási tervnek megfelelően.
Elhasználódott olaj
Kerüljük az elhasználódott olajnak a
bőrrel való tartós érintkezését.
Ne öntsük az elhasználódott olajat a
csatornarendszerbe, vagy a földre.
A motor és a katalizátor megfelelő
működésének biztosítása érdekében
ne keverjünk adalékanyagokat amotorolajba. FŽkek Žs tengelykapcsol—
A fék- és tengelykapcsoló folya-
dékszint ellenőrzése:
szintnek mindig a tartály DANGER
jelölése felett kell lennie,
a folyadékszint jelentős csökkené-
se esetén forduljunk azonnal egy
PEUGEOT-szervizhez.
Folyadékcsere kizárólag a gyártó karbantartási
tervének megfelelő időközönként
kell elvégezni,
a gyártó által engedélyezett folya-
dékokat használjuk, amelyek meg-
felelnek a DOT4 szabványnak. Hűtőkör
A gyártó által előírt hűtőfolyadékot használjunk.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a hűtőventilátor
szabályozza, amely a gyújtáskulcs
eltávolítását követően is működésbe
léphet. A hűtőrendszer ezt követően
nyomás alatt van, ezért a beavat-kozások előtt várjunk legalább 1 órát
a motor leállítása után.
Hibaelhárítás esetén az égési sérü-
lések elkerülése végett csavarjuk ki
a hűtősapkát az első kattanásig a
nyomás lecsökkentése érdekében.
Miután a nyomás lecsökkent, vegyük
le a hűtősapkát és egészítsük ki afolyadékszintet.
29-07-2002

A406 KARBANTARTÁSA 33
Kizárólag az Automobiles
PEUGEOT által előírt ter-
mékeket használjuk.
A szervokormányhoz,
vagy a fékrendszerhez hasonló
fontos szerkezeti egységek
optimális működésének biz-
tosításához a PEUGEOT kivá-
lasztotta és javasolja az egyes
speciális készítményeket.
Korm‡nyszervo folyadŽktart‡lya
Nyissuk ki a tartály fedelét, hideg
környezeti hőmérsékletű motornál a
szintnek mindig MINI jelölés felettkell lennie a MAXI jelölés közelében. Ablakmos— Žs fŽnysz—r—mos— berendezŽs tart‡lya
Az optimális tisztítóhatás és a saját
biztonságunk érdekében csak a
PEUGEOT által előírt termékeket
használjunk (a feltöltési mennyiség
4,5 liter, illetve 9 liter, ha a gépkocsi
fényszórómosó berendezéssel vanfelszerelve). Akkumulátor
A téli időszak közeledtével ellenőriz-
tessük az akkumulátort valamelyik
PEUGEOT-szervizben. Légszűrő
A légszűrő rendszeres cseréje elen- gedhetetlen. Poros környezetben
való közlekedés esetén kétszer
gyakrabban cseréljük. FŽkbetŽtek
A fékek kopása függ a vezetési stí-
lustól, különösen a városi forgalom-
ban történő közlekedéskor, rövid
távolságok megtételekor. Szüksé-
gessé válhat a fékek ellenőrzése
még a gépkocsi rendszeres idősza-
kos vizsgálatai között is. KŽzifŽk
A kézifék meghúzásához szükséges
túlságosan hosszú kézifékkar
elmozdítás vagy a rendszer hatá-
sossága hiányának észlelése szük-
ségessé tesz egy beállítás elvégzé-
sét még az időszakos vizsgálatokközött is. Ellenőriztessük a rendszert
egy PEUGEOT-szervizzel. Mechanikus sebessŽgv‡lt—
Nincs szükség olajcserére. A folya- dékszintet a gyártó karbantartási ter-
vének megfelelően ellenőrizzük. …nadapt‡l—d— automata sebessŽgv‡lt—
Nincs szükség olajcserére. A folya- dékszintet a gyártó karbantartási ter-
vének megfelelően kell ellenőriztetni
valamelyik PEUGEOT-szervizben.
29-07-2002

A406 KARBANTARTÁSA 33
Kizárólag az Automobiles
PEUGEOT által előírt ter-
mékeket használjuk.
A szervokormányhoz,
vagy a fékrendszerhez hasonló
fontos szerkezeti egységek
optimális működésének biz-
tosításához a PEUGEOT kivá-
lasztotta és javasolja az egyes
speciális készítményeket.
Korm‡nyszervo folyadŽktart‡lya
Nyissuk ki a tartály fedelét, hideg
környezeti hőmérsékletű motornál a
szintnek mindig MINI jelölés felettkell lennie a MAXI jelölés közelében. Ablakmos— Žs fŽnysz—r—mos— berendezŽs tart‡lya
Az optimális tisztítóhatás és a saját
biztonságunk érdekében csak a
PEUGEOT által előírt termékeket
használjunk (a feltöltési mennyiség
4,5 liter, illetve 9 liter, ha a gépkocsi
fényszórómosó berendezéssel vanfelszerelve). Akkumulátor
A téli időszak közeledtével ellenőriz-
tessük az akkumulátort valamelyik
PEUGEOT-szervizben. Légszűrő
A légszűrő rendszeres cseréje elen- gedhetetlen. Poros környezetben
való közlekedés esetén kétszer
gyakrabban cseréljük. FŽkbetŽtek
A fékek kopása függ a vezetési stí-
lustól, különösen a városi forgalom-
ban történő közlekedéskor, rövid
távolságok megtételekor. Szüksé-
gessé válhat a fékek ellenőrzése
még a gépkocsi rendszeres idősza-
kos vizsgálatai között is. KŽzifŽk
A kézifék meghúzásához szükséges
túlságosan hosszú kézifékkar
elmozdítás vagy a rendszer hatá-
sossága hiányának észlelése szük-
ségessé tesz egy beállítás elvégzé-
sét még az időszakos vizsgálatokközött is. Ellenőriztessük a rendszert
egy PEUGEOT-szervizzel. Mechanikus sebessŽgv‡lt—
Nincs szükség olajcserére. A folya- dékszintet a gyártó karbantartási ter-
vének megfelelően ellenőrizzük. …nadapt‡l—d— automata sebessŽgv‡lt—
Nincs szükség olajcserére. A folya- dékszintet a gyártó karbantartási ter-
vének megfelelően kell ellenőriztetni
valamelyik PEUGEOT-szervizben.
29-07-2002

A406 KARBANTARTÁSA
34
KERƒKCSERE
A pótkerékhez és az autó-
emelőhöz való hozzáférés
Limuzin esetén:
emeljük fel a cso-
magtér padlóburkolatát a horog
segítségével. Rögzítsük a horgot a
csomagtér tömítése mögött.
Break esetén: csavarjuk ki a padló-
lemezen levő két tartócsavart
negyed fordulattal a gyújtáskulcs,
vagy egy pénzdarab segítségével.
Emeljük fel a padlólemez burkolatát
és rögzítsük a horgot a csomagtér-
ajtó-tömítés mögött. Ez lehetővé
teszi a padlólemez burkolatának
megtartását, hogy könnyebben
hozzáférhessünk a pótkerékhez.
A 7 személyes break: akasszuk ki a
harmadik üléssort a rögzítéséből,
majd emeljük fel a padlókárpitot, hogy
hozzáférhessünk a pótkerékhez. Eszközök
1 -
Kerékkulcs.
2 - Központosító elem.
3 - Toldat a kerékkulcshoz/dísztár- csa-leszerelő.
4 - Autóemelő.
5 - Leszerelhető vontatófül.
6 -
Alumíniumfelni dísztárcsa-leszerelő.
7 - Szerszám a keréktárcsacsavarok
díszítőelemeinek leszerelésére.
Az eszközök tartóeleme a csomagtér
padlóburkolatának megtartására
szolgál. Megfelelően illesszük vis-
sza, hogy elkerüljük a csomagtér
padlóburkolatának eldeformálódását
a csomagtér megterhelése esetén. Feszítsük meg a pótkerék rögzítőhe-
vederét a zajok elkerülése és a biz-
tonságunk érdekében (a gépkocsi
első részét érő ütközésnél). A kerék leszerelése
- Rögzítsük a gépkocsit egy víz-
szintes stabil, nem csúszós talajon.
- Húzzuk be a kéziféket, kapcsoljuk az első előremeneti, vagy a hátra-
meneti sebességfokozatot (auto-
mata sebességváltó esetén a P
helyzetet).
- Szereljük le a dísztárcsát, a 3–as
horog segítségével húzva a sze-
lepfuratnál. Az alumíniumfelnivel 8 felszerelt gépkocsik esetén húz-
zuk le a középső dísztárcsát a
furatok egyikénél fogva a 6–os
szerszám segítségével.
- Lazítsuk meg a kerékcsavarokat.
Az alumínium keréktárcsákkal 8 fel-
szerelt gépjárművek esetén szereljük
le először a krómozott díszítőeleme-
ket (lásd az "Alumínium keréktárcsák-
kal kapcsolatos sajátosságok" oldalt
ebben a fejezetben).
29-07-2002

A406 KARBANTARTÁSA 35

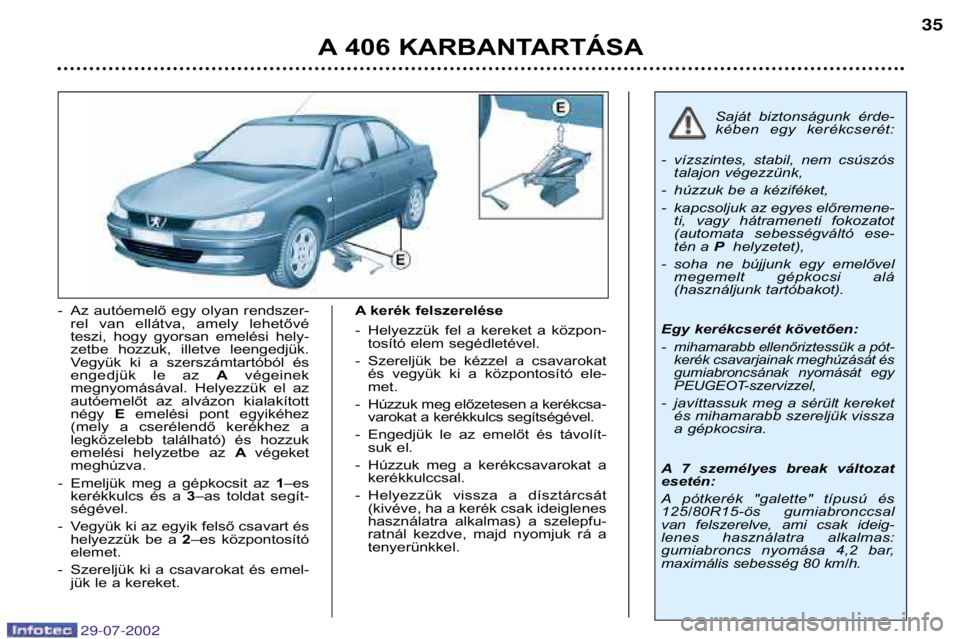

- Az autóemelő egy olyan rendszer-
rel van ellátva, amely lehetővé
teszi, hogy gyorsan emelési hely-
zetbe hozzuk, illetve leengedjük.
Vegyük ki a szerszámtartóból és
engedjük le az Avégeinek
megnyomásával. Helyezzük el az
autóemelőt az alvázon kialakítottnégy E emelési pont egyikéhez
(mely a cserélendő kerékhez a
legközelebb található) és hozzuk
emelési helyzetbe az Avégeket
meghúzva.
- Emeljük meg a gépkocsit az 1–es
kerékkulcs és a 3–as toldat segít-
ségével.
- Vegyük ki az egyik felső csavart és helyezzük be a 2–es központosító
elemet.
- Szereljük ki a csavarokat és emel- jük le a kereket. A kerék felszerelése
- Helyezzük fel a kereket a közpon-
tosító elem segédletével.
- Szereljük be kézzel a csavarokat és vegyük ki a központosító ele- met.
- Húzzuk meg előzetesen a kerékcsa- varokat a kerékkulcs segítségével.
- Engedjük le az emelőt és távolít- suk el.
- Húzzuk meg a kerékcsavarokat a kerékkulccsal.
- Helyezzük vissza a dísztárcsát (kivéve, ha a kerék csak ideiglenes
használatra alkalmas) a szelepfu-
ratnál kezdve, majd nyomjuk rá atenyerünkkel. Saját biztonságunk érde-
kében egy kerékcserét:
- vízszintes, stabil, nem csúszós talajon végezzünk,
- húzzuk be a kéziféket,
- kapcsoljuk az egyes előremene- ti, vagy hátrameneti fokozatot
(automata sebességváltó ese-
tén a Phelyzetet),
- soha ne bújjunk egy emelővel megemelt gépkocsi alá
(használjunk tartóbakot).
Egy kerékcserét követően: -
mihamarabb ellenőriztessük a pót-
kerék csavarjainak meghúzását és
gumiabroncsának nyomását egy
PEUGEOT-szervizzel,
- javíttassuk meg a sérült kereket és mihamarabb szereljük vissza
a gépkocsira.
A 7 személyes break változatesetén:
A pótkerék "galette" típusú és
125/80R15-ös gumiabronccsal
van felszerelve, ami csak ideig-
lenes használatra alkalmas:
gumiabroncs nyomása 4,2 bar,
maximális sebesség 80 km/h.
29-07-2002

A406 KARBANTARTÁSA
36
Kerékőrcsavarok* Haa kerekek kerékőrcsavarokkal
vannak felszerelve (kerekenként
egy), az 1–es kerékkulccsal és a két
kulcstoldat valamelyikének segítsé-gével ( amelyek a gŽpkocsi
lesz‡ll’t‡sakor kerŸltek ‡tad‡sra akulcsok m‡solat‡val Žs a k—dk‡rty‡-val) történő kicsavarozásuk előtt
szereljŸk le r—luk a díszítőelemeket
és a műanyag védőelemet a 7Ðes
szersz‡m seg’tsŽgŽvel.
MegjegyzŽs : jegyezzük fel gondo-
san a kerékőrcsavar kulcstoldatának
fején található kódszámot, melynek
alapján a márkaszervizben másola-
tot igényelhetünk a kerékőrc savar
kulcstoldat‡r—l.
* Változattól és rendeltetéstől függően.
Alum’nium kerŽkt‡rcs‡kkal kapcsolatos saj‡toss‡gok KerŽkcsavar-d’sz’t
őelemek
Az alum’nium keréktárcsák csavar-
jait krómozott díszítőelemek borítják.
A kerékcsavarok kicsavarozása előtt
vegyük le a díszítő elemeket a 7Ðes
szersz‡m seg’tsŽgŽvel. A p—tkerŽk felszerelŽse
Ha a gépjármű lemezkeréktárcsás
pótkerékkel van felszerelve, annak
felszerelésekor, a csavarok
meghúzása során
természetesen
azt fogjuk észlelni, hogy az alátétek
nem fekszenek fel a keréktárcsára. A
pótkerék rögzítése a csavarok
kónuszos támfelületei segítségéveltörténik. TŽli gumiabroncsok felszerelŽse Amennyiben gŽp járművét lemezke-
réktárcsára szerelt téli gumiabron-
csokkal szereli fel, kiz‡r—lag a
PEUGEOT h‡l—zatban forgalmazottsaj‡ts‡gos csavarokat haszn‡lja.
29-07-2002
