audio Peugeot 406 2003 Handleiding (in Dutch)

17-02-2003
UW 406 IN DETAIL61

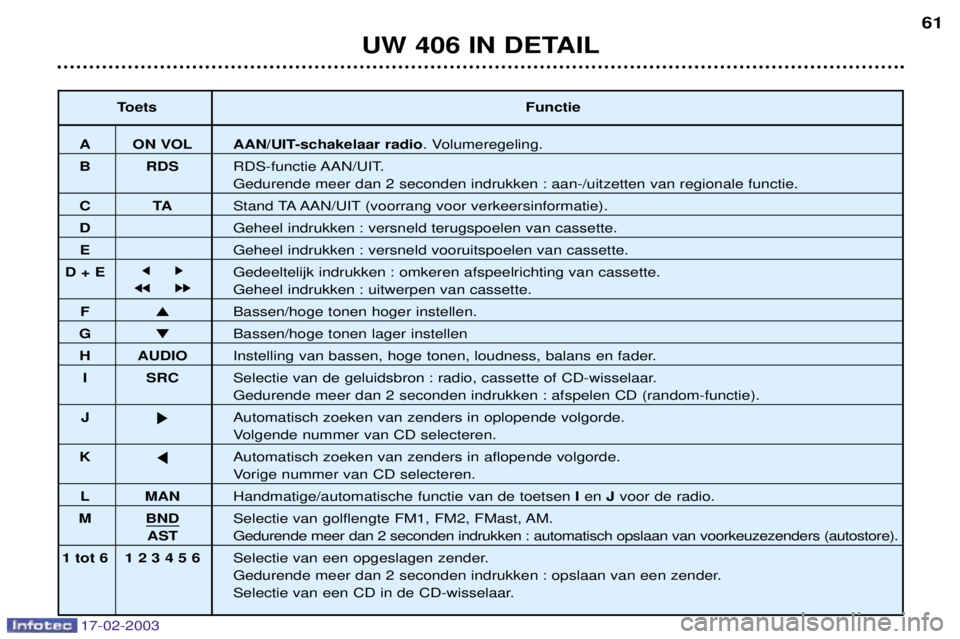

Toets Functie
A ON VOL AAN/UIT-schakelaar radio. Volumeregeling.
B RDS RDS-functie AAN/UIT.
Gedurende meer dan 2 seconden indrukken : aan-/uitzetten van regionale functie.
CTAStand TA AAN/UIT (voorrang voor verkeersinformatie).
D Geheel indrukken : versneld terugspoelen van cassette.
EGeheel indrukken : versneld vooruitspoelen van cassette.
D + E j k Gedeeltelijk indrukken : omkeren afspeelrichting van cassette.
jj kk Geheel indrukken : uitwerpen van cassette.
F Bassen/hoge tonen hoger instellen.
G Bassen/hoge tonen lager instellen
H AUDIO Instelling van bassen, hoge tonen, loudness, balans en fader.
I SRC Selectie van de geluidsbron : radio, cassette of CD-wisselaar.
Gedurende meer dan 2 seconden indrukken : afspelen CD (random-functie).
J kAutomatisch zoeken van zenders in oplopende volgorde.
Volgende nummer van CD selecteren.
K jAutomatisch zoeken van zenders in aflopende volgorde.
Vorige nummer van CD selecteren.
L MAN
Handmatige/automatische functie van de toetsen Ien Jvoor de radio.
M BND Selectie van golflengte FM1, FM2, FMast, AM.
ASTGedurende meer dan 2 seconden indrukken : automatisch opslaan van voorkeuzezenders (autostore).
1 tot 6 1 2 3 4 5 6 Selectie van een opgeslagen zender.
Gedurende meer dan 2 seconden indrukken : opslaan van een zender.
Selectie van een CD in de CD-wisselaar.

17-02-2003
ALGEMENE FUNCTIES Aan/uitDruk, als het contact aan is of in de stand ACCESSOIRES staat, op knop Aom de radio aan of uit te scha-
kelen.De radio kan gedurende 30 minuten werken zonder dat het contact aan wordt gezet.
Diefstalbeveiliging De autoradio is zodanig gecodeerd dat deze alleen in uw auto functioneert. Het heeft geen enkele zin de radio in een ande- re auto te monteren. De diefstalbeveiliging is volledig automatisch.
VOLUMEREGELING
Volumeregeling Draai aan de knop Aom het volume te verhogen of te verlagen.
AUDIO-INSTELLINGEN Druk op de toets "AUDIO"om achtereenvolgens de bassen (BASS), hoge tonen (TREB), de loudness-func-
tie (LOUD) , de fader (FAD)en de balansregeling (BAL)te kiezen.
Deze functie wordt automatisch na enkele seconden weer uitgeschakeld of door de toets "AUDIO"in te druk-
ken na het instellen van de balans.
Opmerking : De instellingen voor de bassen en hoge tonen zijn gekoppeld aan de op dat moment ingescha- kelde geluidsbron. Zo kan de toonhoogte voor alle geluidsbronnen verschillend worden ingesteld.
UW 406 IN DETAIL
62

17-02-2003

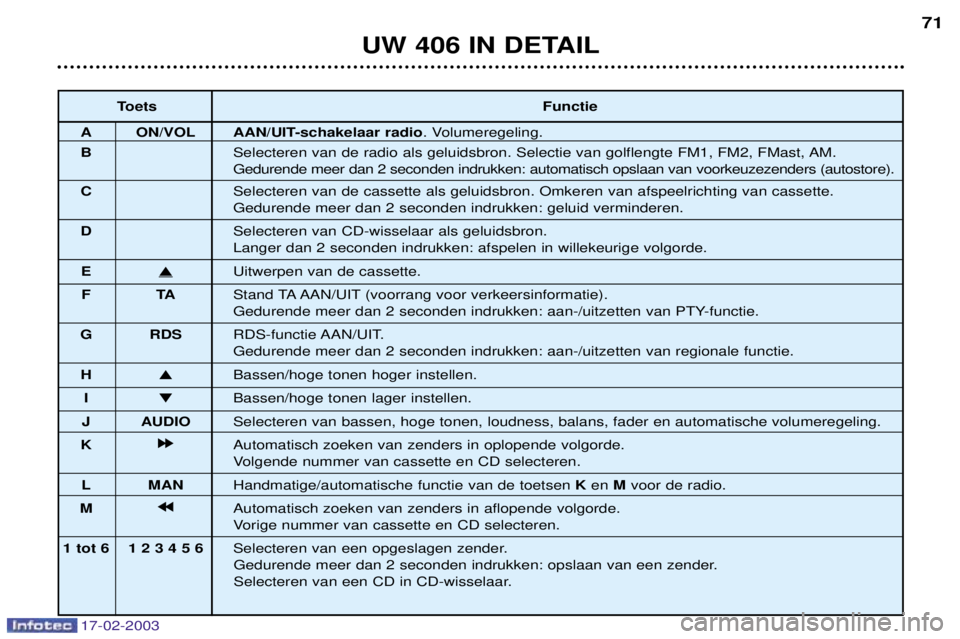

ToetsFunctie
A ON/VOL AAN/UIT-schakelaar radio. Volumeregeling.
B Selecteren van de radio als geluidsbron. Selectie van golflengte FM1, FM2, FMast, AM.
Gedurende meer dan 2 seconden indrukken: automatisch opslaan van voorkeuzezenders (autostore).
C Selecteren van de cassette als geluidsbron. Omkeren van afspeelrichting van cassette.
Gedurende meer dan 2 seconden indrukken: geluid verminderen.
D Selecteren van CD-wisselaar als geluidsbron.
Langer dan 2 seconden indrukken: afspelen in willekeurige volgorde.
EUitwerpen van de cassette.
FT AStand TA AAN/UIT (voorrang voor verkeersinformatie).
Gedurende meer dan 2 seconden indrukken: aan-/uitzetten van PTY-functie.
G RDS RDS-functie AAN/UIT.
Gedurende meer dan 2 seconden indrukken: aan-/uitzetten van regionale functie.
HBassen/hoge tonen hoger instellen.
I Bassen/hoge tonen lager instellen.
J AUDIO Selecteren van bassen, hoge tonen, loudness, balans, fader en automatische volumeregeling.
K k
k k
k
Automatisch zoeken van zenders in oplopende volgorde.
Volgende nummer van cassette en CD selecteren.
L MAN Handmatige/automatische functie van de toetsen Ken M voor de radio.
M j
j j
j
Automatisch zoeken van zenders in aflopende volgorde.
Vorige nummer van cassette en CD selecteren.
1 tot 6 1 2 3 4 5 6 Selecteren van een opgeslagen zender.
Gedurende meer dan 2 seconden indrukken: opslaan van een zender.
Selecteren van een CD in CD-wisselaar.
UW 406 IN DETAIL 71

17-02-2003
ALGEMENE FUNCTIES Aan/uitDruk, als het contact aan is of in de stand ACCESSOIRES staat, op knop Aom de radio aan of uit te scha-
kelen.De radio kan gedurende 30 minuten werken zonder dat het contact aan wordt gezet.
Diefstalbeveiliging De autoradio is zodanig gecodeerd dat deze alleen in uw auto functioneert. Het heeft geen enkele zin de radio in een ande- re auto te monteren. De diefstalbeveiliging is volledig automatisch.
REGELING VAN HET VOLUME Draai aan de knop Aom het volume te verhogen of te verlagen.
AUDIO-INSTELLINGEN Druk op de toets "AUDIO"om achtereenvolgens de bassen (BASS), hoge tonen (TREB), de loudness-func-
tie (LOUD) , de fader (FAD), de balansregeling (BAL)en de automatische volumeregeling (CAV)te kiezen.
Deze functie wordt automatisch na enkele seconden weer uitgeschakeld of door de toets "AUDIO"in te druk-
ken na het instellen van de automatische volumeregeling.Opmerking: De instellingen voor de bassen en hoge tonen zijn gekoppeld aan de op dat moment inge- schakelde geluidsbron. Zo kan de toonhoogte voor alle geluidsbronnen verschillend wordeningesteld.
UW 406 IN DETAIL
72

17-02-2003

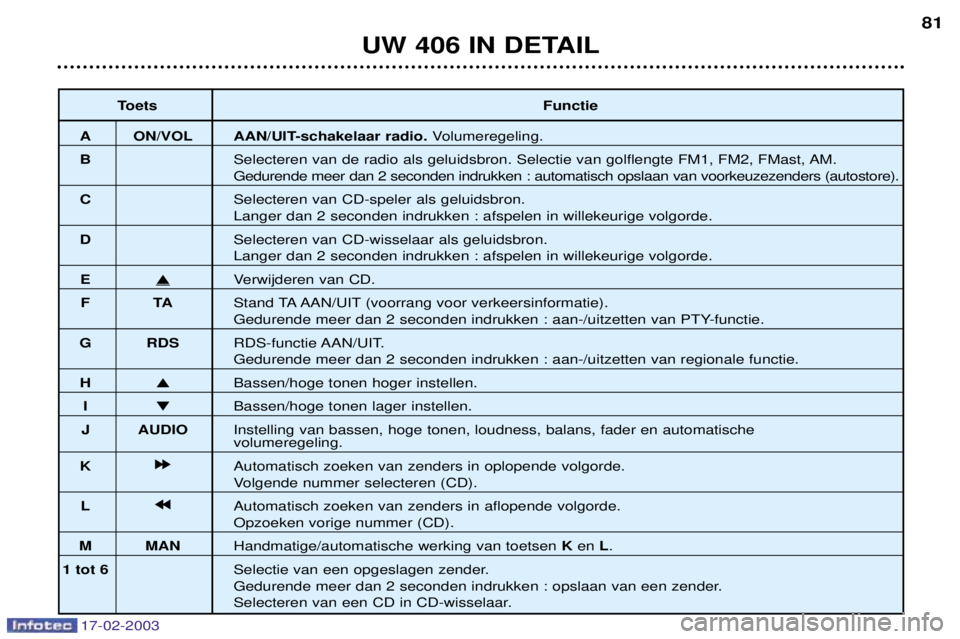

ToetsFunctie
A ON/VOL AAN/UIT-schakelaar radio.Volumeregeling.
B Selecteren van de radio als geluidsbron. Selectie van golflengte FM1, FM2, FMast, AM.
Gedurende meer dan 2 seconden indrukken : automatisch opslaan van voorkeuzezenders (autostore).
C Selecteren van CD-speler als geluidsbron.
Langer dan 2 seconden indrukken : afspelen in willekeurige volgorde.
D Selecteren van CD-wisselaar als geluidsbron.
Langer dan 2 seconden indrukken : afspelen in willekeurige volgorde.
EVerwijderen van CD.
FT AStand TA AAN/UIT (voorrang voor verkeersinformatie).
Gedurende meer dan 2 seconden indrukken : aan-/uitzetten van PTY-functie.
G RDS RDS-functie AAN/UIT.
Gedurende meer dan 2 seconden indrukken : aan-/uitzetten van regionale functie.
H Bassen/hoge tonen hoger instellen.
I Bassen/hoge tonen lager instellen.
J AUDIO Instelling van bassen, hoge tonen, loudness, balans, fader en automatische
volumeregeling.
K k
k k
k
Automatisch zoeken van zenders in oplopende volgorde.
Volgende nummer selecteren (CD).
L j
j j
j
Automatisch zoeken van zenders in aflopende volgorde.
Opzoeken vorige nummer (CD).
M MAN Handmatige/automatische werking van toetsen Ken L.
1 tot 6 Selectie van een opgeslagen zender.
Gedurende meer dan 2 seconden indrukken : opslaan van een zender.
Selecteren van een CD in CD-wisselaar.
UW 406 IN DETAIL 81

17-02-2003
ALGEMENE FUNCTIES Aan/uitDruk, als het CONTACT AAN is of in de stand ACCESSOIRES staat, op knop Aom de radio aan te zetten
of uit te schakelen.De radio kan gedurende 30 minuten werken zonder dat het contact aan wordt gezet.
DIEFSTALBEVEILIGING
De autoradio is zodanig gecodeerd dat deze alleen in uw auto functioneert. Het heeft geen enkele zin de radio in een andere auto te monteren.
De diefstalbeveiliging is volledig automatisch.
REGELING VAN HET VOLUME
VolumeregelingDraai aan de knop Aom het volume te verhogen of te verlagen.
Let op Bij een autotelefoon met een "Mute-signaal"die op de audio-installatie is aangesloten, wordt de geluids-
weergave automatisch onderbroken "mute"zodra de telefoon wordt gebruikt.
AUDIO-INSTELLINGEN Druk op de toets "AUDIO"om achtereenvolgens de bassen (BASS), hoge tonen (TREB), de loudness- func-
tie (LOUD) , de fader (FAD), de balansregeling (BAL)en de automatische volumeregeling (CAV)te kiezen.
Deze functie wordt automatisch na enkele seconden weer uitgeschakeld of door de toets "AUDIO"in te druk-
ken na het instellen van de automatische volumeregeling.Opmerking: De instelling van bassen en hoge tonen geldt voor elke geluidsbron afzonderlijk. Het is dus
mogelijk om de radio, de CD-speler en de CD-wisselaar verschillend in te stellen.
UW 406 IN DETAIL
82

17-02-2003
AUDIOSYSTEEM 406 Sedan (RM2 en RD3) Presentatie Uw 406 Sedan is voorzien van een hifi-audiosysteem van het merk JBL, afgestemd op het interieur van de auto.
Een multifunctionele versterker (1) van 240 Watt (in de bagageruimte) stuurt 10 topklasse luidsprekers afzonderlijk aan. Deze luidsprekers zorgen voor een optimale weergave en verdeling van het geluid in de auto, zowel voorin als ach- terin. De luidsprekers bevinden zich :Ð in het dashboard : twee Micro Tweeters (3)ge•ntegreerd in twee Mediums (4)voor de weergave van het geluid voorin.
Ð in de voorportieren : twee Woofers (2)voor de weergave van de bassen (lage tonen) voorin.
Ð in de hoedenplank : twee Tweeters (5)voor de weergave van de hoge tonen achterin zijn ge•ntegreerd in twee ellips-
vormige luidsprekers (6) die met een groot frequentiebereik de bassen (lage en zeer lage tonen) voor het gehele interi-
eur weergeven ; u zult ongetwijfeld genieten van de helderheid en de diepte van de geluidsweergave in de auto.
Instellen in de CD functieDe basisfuncties zijn gelijk aan die van de autoradio.Er zijn geen extra instellingen nodig. Om echter volledig te kunnen
genieten van het JBL audiosysteem, wordt geadviseerd om de AUDIO-instellingen (BASS, TREB, FAD, BAL) in de stand "0"(nul) te zetten en
de Loudness (LOUD)in de stand "ON".
UW 406 IN DETAIL 91

17-02-2003
UW 406 IN DETAIL
92
AUDIOSYSTEEM 406 Break (RM2 en RD3) Presentatie Uw 406 Break is voorzien van een hifi-audiosysteem van het merk JBL, afgestemd op het interieur van uw auto.
Een multifunctionele versterker (1) van 180 Watt (in de bagageruimte) stuurt 10 topklasse luidsprekers afzonderlijk aan. Deze luidsprekers zorgen voor een optimale weergave en verdeling van het geluid in de auto, zowel voorin als achterin. De luidsprekers bevinden zich :Ð in het dashboard : twee Micro Tweeters (3)ge•ntegreerd in twee Mediums (4)voor de weergave van het geluid voorin.
Ð in de voorportieren : twee Woofers (2)voor de weergave van de bassen (lage tonen) voorin.
Ð in de achterstijl : twee Micro Tweeters (5)voor de weergave van de hoge tonen achterin zijn ge•ntegreerd in twee
Mediums (6) die zorgen voor een homogene geluidsweergave in de auto.
Instellen in de CD functieDe basisfuncties zijn gelijk aan die van de autoradio.Er zijn geen extra instellingen nodig. Om echter volledig te kunnen
genieten van het JBL audiosysteem, wordt geadviseerd om de AUDIO-instellingen (BASS, TREB, FAD, BAL) in de stand "0" (nul) te zetten en
de Loudness (LOUD)in de stand " ON".

17-02-2003

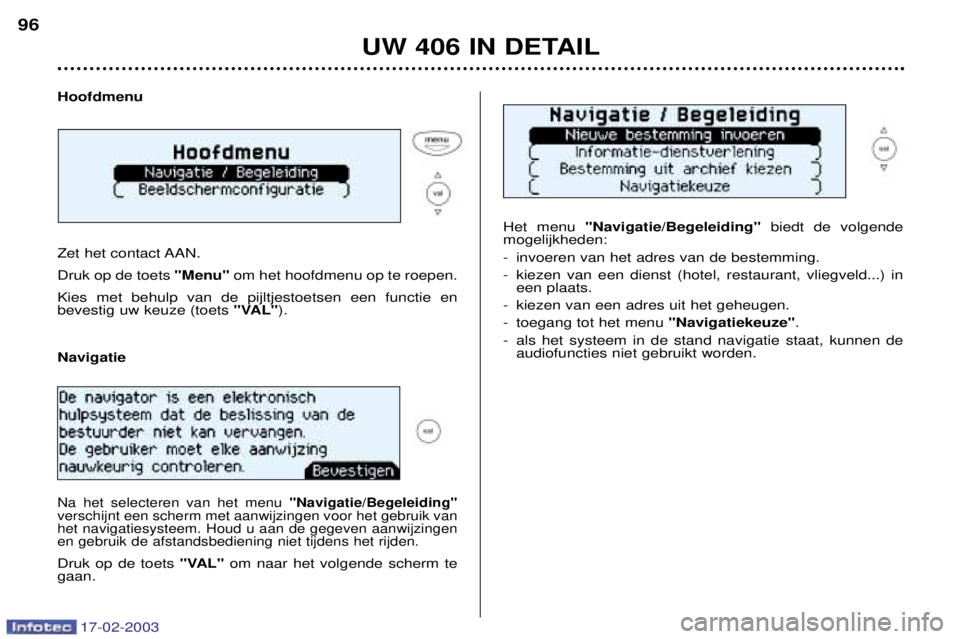

Hoofdmenu
Zet het contact AAN. Druk op de toets "Menu"om het hoofdmenu op te roepen.
Kies met behulp van de pijltjestoetsen een functie en bevestig uw keuze (toets "VAL"). Het menu
"Navigatie/Begeleiding" biedt de volgende
mogelijkheden:
- invoeren van het adres van de bestemming.
- kiezen van een dienst (hotel, restaurant, vliegveld...) in een plaats.
- kiezen van een adres uit het geheugen.
- toegang tot het menu "Navigatiekeuze".
- als het systeem in de stand navigatie staat, kunnen de audiofuncties niet gebruikt worden.
UW 406 IN DETAIL
96
Navigatie
Na het selecteren van het menu "Navigatie/Begeleiding"
verschijnt een scherm met aanwijzingen voor het gebruik van het navigatiesysteem. Houd u aan de gegeven aanwijzingenen gebruik de afstandsbediening niet tijdens het rijden.
Druk op de toets "VAL"om naar het volgende scherm te
gaan.

17-02-2003

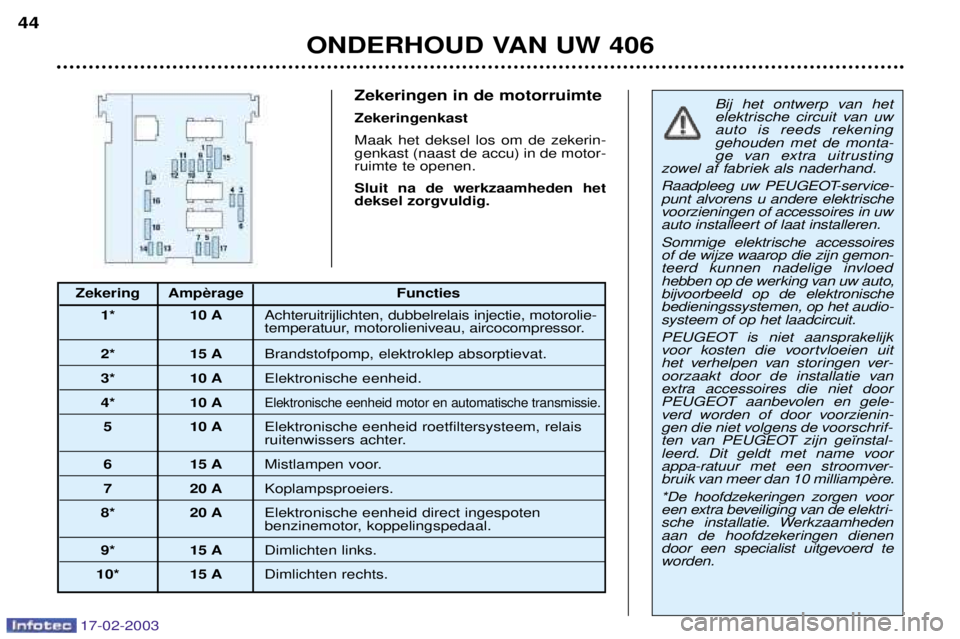

Zekeringen in de motorruimte ZekeringenkastMaak het deksel los om de zekerin- genkast (naast de accu) in de motor-ruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.Bij het ontwerp van het
elektrische circuit van uw
auto is reeds rekeninggehouden met de monta-
ge van extra uitrusting
zowel af fabriek als naderhand.
Raadpleeg uw PEUGEOT-service-
punt alvorens u andere elektrische
voorzieningen of accessoires in uw
auto installeert of laat installeren.
Sommige elektrische accessoires
of de wijze waarop die zijn gemon-
teerd kunnen nadelige invloed
hebben op de werking van uw auto,
bijvoorbeeld op de elektronischebedieningssystemen, op het audio-systeem of op het laadcircuit.
PEUGEOT is niet aansprakelijk
voor kosten die voortvloeien uit
het verhelpen van storingen ver-
oorzaakt door de installatie van
extra accessoires die niet door
PEUGEOT aanbevolen en gele-
verd worden of door voorzienin-
gen die niet volgens de voorschrif-
ten van PEUGEOT zijn ge•nstal-
leerd. Dit geldt met name voor
appa-ratuur met een stroomver-

*De hoofdzekeringen zorgen voor
een extra beveiliging van de elektri-
sche installatie. Werkzaamheden
aan de hoofdzekeringen dienen
door een specialist uitgevoerd te
worden.
Zekering Functies
1* 10 A Achteruitrijlichten, dubbelrelais injectie, motorolie-
temperatuur, motorolieniveau, aircocompressor.
2* 15 ABrandstofpomp, elektroklep absorptievat.
3* 10 AElektronische eenheid.
4* 10 AElektronische eenheid motor en automatische transmissie.
5 10 AElektronische eenheid roetfiltersysteem, relaisruitenwissers achter.
6 15 AMistlampen voor.
7 20 AKoplampsproeiers.
8* 20 A Elektronische eenheid direct ingespoten
benzinemotor, koppelingspedaal.
9* 15 ADimlichten links.
10* 15 A Dimlichten rechts.
ONDERHOUD VAN UW 406
44
