Peugeot 406 2003 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2003, Model line: 406, Model: Peugeot 406 2003Pages: 175, PDF Dimensioni: 2.43 MB
Page 1 of 175
17-02-2003
LA 406 IN UN COLPO D'OCCHIO
1
Pagine
Sedili anteriore e posteriore 11 - 122
Comandi al volante 124 - 126
Quadro strumenti 127 - 134
Riscaldamento, climatizzazione54 - 59
Retrovisori 142 - 143
Pagine
Verifiche 26 - 33
Sostituzione di una lampadina37 - 40
Aperture 103 - 110
Sportello del serbatoio carburante 110
Sostituzione di una ruota 34 - 36
In ogni modello pu˜ essere presente solo una parte degli equipaggiamenti citati, a seconda del livello di rifinitura
Page 2 of 175
17-02-2003
LA 406 IN UN COLPO D'OCCHIO
2
Page 3 of 175
17-02-2003

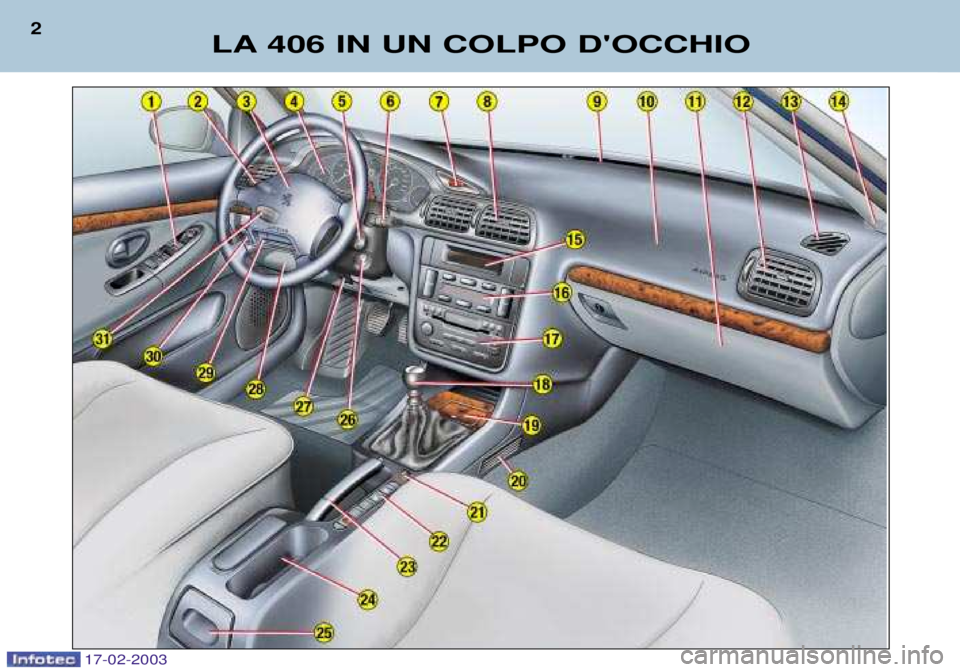

9 -Diffusori di sbrinamento parabrezza.
10 - Airbag passeggero.
11 - Cassetto portaoggetti.
12 - Aeratore laterale orientabiledi riscaldamento/aerazionee regolazione dell'immissione d'aria.
13 - Diffusore di sbrinamentovetro porta.
14 - Alloggiamento altoparlante(tweeter).
15 - Display multifunzione.
16 - Comandi di riscaldamento/climatizzazione.
17 - Autoradio.
18 - Leva del cambio.
19 - Posacenere anteriore.
20 - Diffusore riscaldamento piedidei passeggeri posteriori.
21 - Accendisigari. 22 -
Comandi sedili riscaldabili.
Vano portamonete.Comando di disattivazione airbag passeggero.
23 - Freno a mano.
24 - Portabicchieri.
25 - Posacenere posteriore.
26 - Antifurto e contatto.
27 - Comando regolazione volante.
28 - Scatola dei fusibili.
29 - Comando di controllo dinami-co della stabilitˆ (ASR/ESP).
30 - Regolazione in altezza deiproiettori.
31 - Comando del regolatore divelocitˆ.
LA 406 IN UN COLPO D'OCCHIO
3
1 - Comandi dei retrovisori elettrici. Comandi degli alzacristalli.Comando di bloccaggio degli alzacristalli posteriori.
2 - Comandi luci, indicatori didirezione. Attivazione/neutralizzazione dell'accensione automaticadelle luci.
3 - Airbag conducente.
Avvisatore acustico.
4 - Quadro strumenti.
5 - Comando al volante dell'autoradio.
6 - Comando tergi/lavacristallo. Comando computer di bordo.
7 - Comando segnale di emergenza.
8 - Aeratori centrali orientabilidi riscaldamento/aerazionee regolazione dell'immissio-ne d'aria.
Page 4 of 175
17-02-2003
LE CHIAVI Le chiavi consentono di azionare indipendentemente la serraturadelle porte anteriori, del compartoportaoggetti, del comando di neu-tralizzazione dell'airbag passeg-gero e di attivare il contatto.
Bloccaggio
Le chiavi consentono dalla portadel conducente di bloccare esbloccare le porte e il bagagliaio. Se una delle porte anteriori o centralizzato non viene operato. Il telecomando espleta le stes- se funzioni a distanza. Il telecomando BloccaggioPremendo il pulsante
Asi ottiene
il bloccaggio di porte e bauledel
veicolo.
l'accensione fissa degli indicatoridella direzione per circa duesecondi. Sbloccaggio Premendo il pulsante Bsi ottiene
lo sbloccaggio di porte e baule del veicolo. giamento rapido degli indicatoridella direzione. AVVIAMENTO
Posizione STOP:
Primo scatto, posizione Accessori:
ri possono funzionare. Secondo scatto, posizione Marcia:
Posizione Avviamento:
LA 406 IN UN COLPO D'OCCHIO
4
Chiave sempliceChiave con
telecomando
103
Page 5 of 175
Funzionamento a cadenza automatica In posizione AUTO, il tergi-
cristallo funziona automati- camente adeguando la
velocitˆ all'intensitˆ delleprecipitazioni.
Proiettori antinebbia anteriori e luce antinebbia posteriore(ghiera B)
La selezione viene effettuata ruo- tando la ghiera tramite impulso inavanti per accendere e indietroper spegnere. Lo stato vienevisualizzato dalla spia del cru-scotto.
Proiettori antinebbiaanteriori (prima rotazionedella ghiera in avanti).
Proiettori antineb-bia anteriori e luceantinebbia poste-riore (seconda rota-zione della ghiera
in avanti).
COMANDI
SUL VOLANTE LUCILuci anteriori e posteriori (ghiera A).
Luci spente. Luci di posizione.
Luci anabbaglianti/ abbaglianti. Accensione auto- matica delle luci. TERGICRISTALLI Anteriore
2 Funzionamento rapido
(forti precipitazioni).
1 Funzionamento normale (pioggia moderata).
AUTO Funzionamento automatico.
0 Spegnimento.
∀
∀
Funzionamento alternato.
Lavacristallo: tirare il comando
verso di sŽ. Posteriore
Spegni- Funzionamento Lava-
mento intermittente cristallo
LA 406 IN UN COLPO D'OCCHIO
5
124126
17-02-2003
Page 6 of 175
17-02-2003
Sedili anteriori a regolazione elettrica A-Regolazione longitudinale.
B - Regolazione dell'inclinazione del sedile.
C - Regolazione dell'altezza.
D - Regolazione dell'inclinazionedello schienale.
M -
Memorizzazione delle regolazioni.
Attivare il contatto e regolareil sedile e i retrovisori. Premere simultaneamente i tasti "M" e "1" prima posizione
o "M" e "2" seconda posizione.
1 - Richiamo dellaprima posizionememorizzata.
2 - Richiamo dellaseconda posizionememorizzata.
11 2
LA 406 IN UN COLPO D'OCCHIO
6
SEDILI Sedili anteriori a regolazione manuale 1 -Regolazione longitudinale.
2 - Regolazione dell'inclinazione del sedile.
3 - Regolazione dell'altezza.
4 - Regolazione dell'inclinazione dello schienale.
111
Page 7 of 175
17-02-2003
LA 406 IN UN COLPO D'OCCHIO
8AIRBAG LATERALI
Gli airbag laterali sono integrati negli schienali dei sedili anteriori,lato porta. Questi vengono attivati unilate- ralmente, sul lato dove avvienela collisione.
Controllodel funzionamento
Viene espletato dalla spia inte-grata nel cruscotto. Si accende all'attivazione del contatto per sei secondi. Se la spia:
Ð non si accende all'attivazione del contatto o,
Ð non si spegne dopo sei secondi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Precauzioni relative all'airbagpasseggero
Veicolo dotato di un comando di neutralizzazione:
Ð neutralizzare l'air-
bag se vieneinstallato un sedi-le per bambino insenso contrario alsenso di marcia,
Ð attivare l'airbagquando vienetrasportata unapersona adulta.
Veicolo non dotato di comando dineutralizzazione:
Ð non installate unsedile per bambinoin senso contrario alsenso di marcia nellapostazione passeg-gero anteriore.
In tutti i casi, non posate i piedi oun oggetto qualsiasi sulla planciadi bordo.
AIRBAG FRONTALI Neutralizzazione dell'airbag passeggero
Introdurre la chiave di contattonel comando 1e girarla:
Ð posizione "ON", airbag pas-
seggero attivato,
Ð posizione "OFF", airbag
passeggero neutralizzato.
Controllodel funzionamento
Si accende all'attivazione delcontatto per sei secondi.
Attivato il contatto (secondo scattodella chiave), l'accensione della spia,accompagnata da un segnale sonoroe dal messaggio "Airbag passegge-
ro neutralizzato" sullo schermo mul-
tifunzionale, indica che l'airbag pas-"OFF" del comando).
La spia rimane accesa per tuttala durata della neutralizzazione.149
Page 8 of 175
17-02-2003
141
LA 406 IN UN COLPO D'OCCHIO
9
PLAFONIERASpenta.
Accensione all'apertu-
ra delle porte.
Accensione perma- nente, chiave in posi-zione accessori ocontatto attivato.
Funzionamento manuale:
pre-
mere l'interruttore o tirarlo senzasuperare il punto di resistenza. Ilcristallo si ferma quando vienerilasciato l'interruttore. Funzionamento automatico: pre-
mere l'interruttore o tirarlo oltre il punto di resistenza. Un solo impulsoapre o chiude completamente il cri-stallo. Dispositivo antipizzicamento: quando il vetro lato conducentesale e incontra un ostacolo, siferma e ridiscende.
1 - Alzacristalli elettrico
conducente.
2 - Alzacristalli elettrico passeggero.
3 - Alzacristalli elettrico posteriore sinistro.
4 - Alzacristalli elettrico posteriore destro.
5 - Neutralizzazione dei comandi alzacristalli postisulle portiere posteriori.
Per la sicurezza dei bambini,
premere il comando 5per
disattivare il funzionamento dei vetri posteriori, qualun-que sia la loro posizione. La prima pressione attiva il comando e la seconda lodisattiva.
145
GLI ALZACRISTALLI ELETTRICI
Page 9 of 175
CINTURE DI SICUREZZA Regolazione dell'altezza delle cinture di sicurezza anteriori
Sbloccare il comando 1e farlo
scorrere. Per bloccare le cinture di sicurezza
Tirare la cinghia, poi inserire l'e- stremitˆ nella fibbia di bloccaggio.
LA 406 IN UN COLPO D'OCCHIO
7
144123
LA REGOLAZIONE
DELL'ALTEZZA E DELLA
PROFONDITË DEL VOLAN-TE Tirare il comando Aper
sbloccare il volante.Regolare l'altezza e la profon- ditˆ del volante poi bloccarepremendo completamente ilcomando A.
142
RETROVISORI ELETTRICI Ruotare il comando 6a destra o
a sinistra per selezionare il retro- visore corrispondente. Spostare il comando nelle quat- tro direzioni per eseguire la rego-lazione. Retrovisori ribaltabili elettricamente
Attivato il contatto, ruotare il comando 6 in posizione A.
17-02-2003
Page 10 of 175
17-02-2003
SPORTELLO DEL
SERBATOIO CARBURANTE Per aprirlo:tirare oltre il punto di
resistenza la levetta che si trova sul pavimento, a sinistra del sedi-le conducente. Per chiuderlo: dall'esterno, spin-
gere il coperchio e verificare che sia ben chiuso. Rifornimento di carburante Deve essere effettuato con il motore fermo.é previsto un supporto per il tappo.Su un adesivo posto sulla superficie interna dello sportello sono indicati i carburanti da usare e quelli da non usare.
Spia del livello minimo di carburanteQuando si accende questa spia, vi sono ancora 50 Km di
autonomia.
LA 406 IN UN COLPO D'OCCHIO
14
11 011 0
APERTURA DEL COFANO
MOTORE All'interno: tirare la maniglia.
All'esterno: alzare la maniglia e aprireil cofano
