Peugeot 406 C 2003 Manual del propietario (in Spanish)

24-03-2003
43

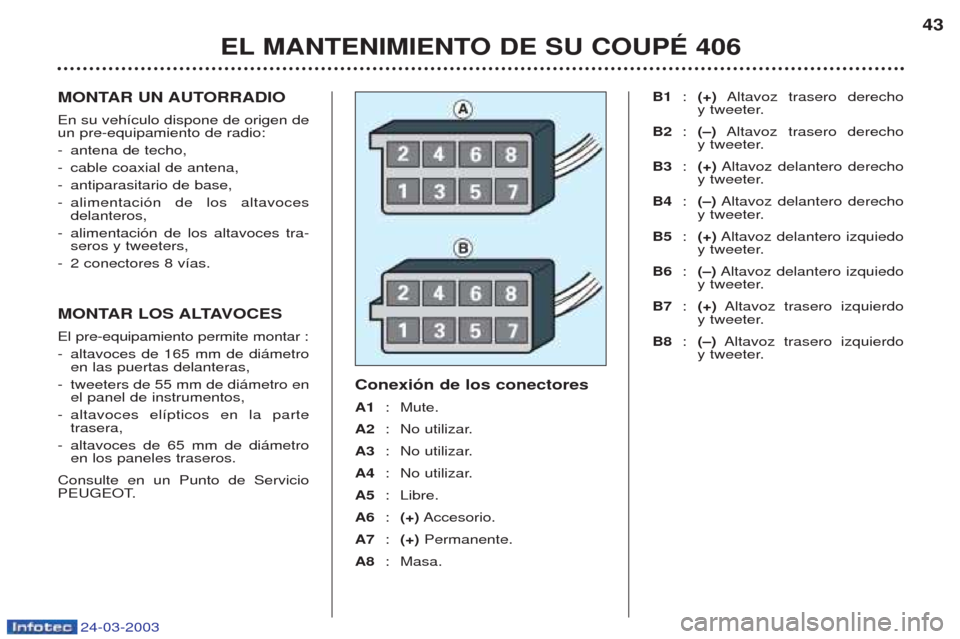

MONTAR UN AUTORRADIO En su veh’culo dispone de origen de un pre-equipamiento de radio: - antena de techo,
- cable coaxial de antena,
- antiparasitario de base,
- alimentaci—n de los altavoces delanteros,
- alimentaci—n de los altavoces tra-seros y tweeters,
-2 conectores 8 v’as.
Conexión de los conectores A1:Mute.
A2 :No utilizar.
A3 :No utilizar.
A4 :No utilizar.
A5 :Libre.
A6 :(+) Accesorio.
A7 :(+) Permanente.
A8 :Masa. B1
:(+) Altavoz trasero derecho
y tweeter.
B2 :(–) Altavoz trasero derecho
y tweeter.
B3 :(+) Altavoz delantero derecho
y tweeter.
B4 :(–) Altavoz delantero derecho
y tweeter.
B5 :(+) Altavoz delantero izquiedo
y tweeter.
B6 :(–) Altavoz delantero izquiedo
y tweeter.
B7 :(+) Altavoz trasero izquierdo
y tweeter.
B8 :(–) Altavoz trasero izquierdo
y tweeter.
EL MANTENIMIENTO DE SU COUPÉ 406
MONTAR LOS ALTAVOCES
El pre-equipamiento permite montar : -
altavoces de 165 mm de di‡metro en las puertas delanteras,
- tweeters de 55 mm de di‡metro enel panel de instrumentos,
- altavoces el’pticos en la parte trasera,
- altavoces de 65 mm de di‡metroen los paneles traseros.
Consulte en un Punto de Servicio
PEUGEOT.

24-03-2003
Particularidades de la caja de cambios automática Cuando se remolque con las cuatro ruedas en el suelo, es imperativorespetar las reglas siguientes : -palanca selectora en posici—n N,
- remolcar el veh’culo a una veloci- dad inferior a 50 km/h en un recorrido limitado a 50 km. m‡xi-mo,
- no a–adir aceite en la caja de cambios.
EL MANTENIMIENTO DE SU COUPÉ 406
44

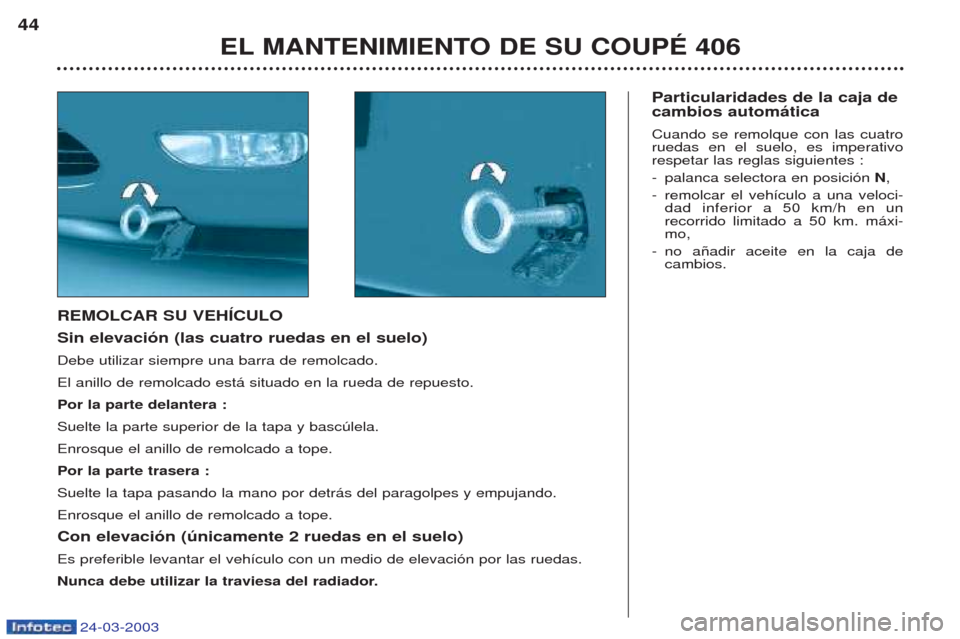

REMOLCAR SU VEHÍCULO Sin elevación (las cuatro ruedas en el suelo)Debe utilizar siempre una barra de remolcado. El anillo de remolcado est‡ situado en la rueda de repuesto.Por la parte delantera :Suelte la parte superior de la tapa y bascœlela. Enrosque el anillo de remolcado a tope.Por la parte trasera :Suelte la tapa pasando la mano por detr‡s del paragolpes y empujando.Enrosque el anillo de remolcado a tope. Con elevación (únicamente 2 ruedas en el suelo) Es preferible levantar el veh’culo con un medio de elevaci—n por las ruedas.
Nunca debe utilizar la traviesa del radiador.

24-03-2003

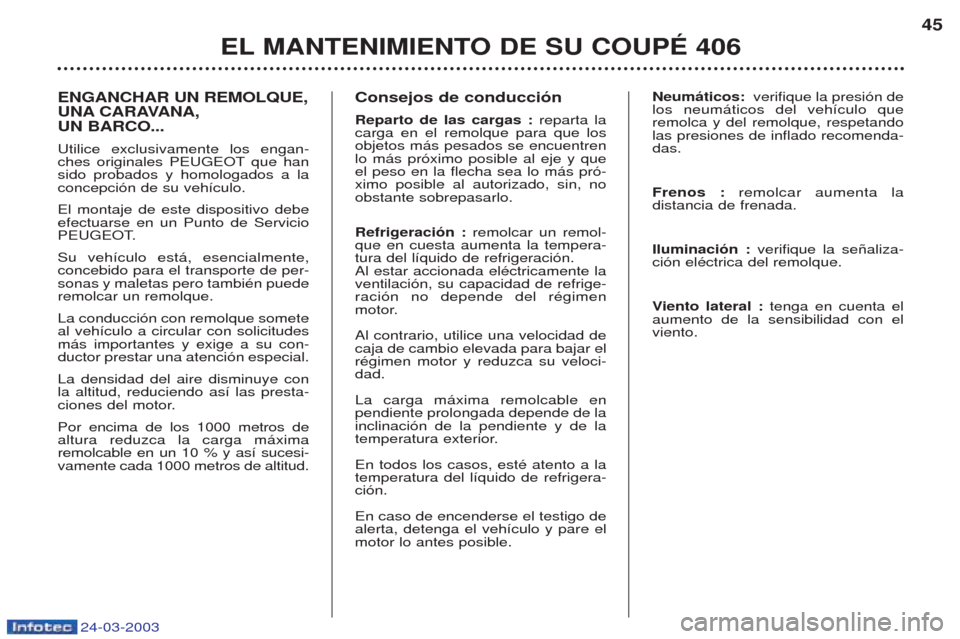

ENGANCHAR UN REMOLQUE,
UNA CARAVANA, UN BARCO... Utilice exclusivamente los engan-
ches originales PEUGEOT que hansido probados y homologados a laconcepci—n de su veh’culo. El montaje de este dispositivo debe efectuarse en un Punto de Servicio
PEUGEOT. Su veh’culo est‡, esencialmente, concebido para el transporte de per-sonas y maletas pero tambiŽn puederemolcar un remolque. La conducci—n con remolque somete al veh’culo a circular con solicitudesm‡s importantes y exige a su con-ductor prestar una atenci—n especial. La densidad del aire disminuye con la altitud, reduciendo as’ las presta-
ciones del motor. Por encima de los 1000 metros de altura reduzca la carga m‡ximaremolcable en un 10 % y as’ sucesi-vamente cada 1000 metros de altitud.Consejos de conducción Reparto de las cargas :
reparta la
carga en el remolque para que los objetos m‡s pesados se encuentrenlo m‡s pr—ximo posible al eje y queel peso en la flecha sea lo m‡s pr—-ximo posible al autorizado, sin, noobstante sobrepasarlo. Refrigeración : remolcar un remol-
que en cuesta aumenta la tempera- tura del l’quido de refrigeraci—n.Al estar accionada elŽctricamente laventilaci—n, su capacidad de refrige-raci—n no depende del rŽgimen
motor. Al contrario, utilice una velocidad de caja de cambio elevada para bajar elrŽgimen motor y reduzca su veloci-dad. La carga m‡xima remolcable en pendiente prolongada depende de lainclinaci—n de la pendiente y de la
temperatura exterior. En todos los casos, estŽ atento a la temperatura del l’quido de refrigera-ci—n. En caso de encenderse el testigo de alerta, detenga el veh’culo y pare elmotor lo antes posible. Neumáticos:
verifique la presi—n de
los neum‡ticos del veh’culo queremolca y del remolque, respetandolas presiones de inflado recomenda-das. Frenos : remolcar aumenta la
distancia de frenada.Iluminación : verifique la se–aliza-
ci—n elŽctrica del remolque.V iento lateral : tenga en cuenta el
aumento de la sensibilidad con el viento.
EL MANTENIMIENTO DE SU COUPÉ 406 45

24-03-2003

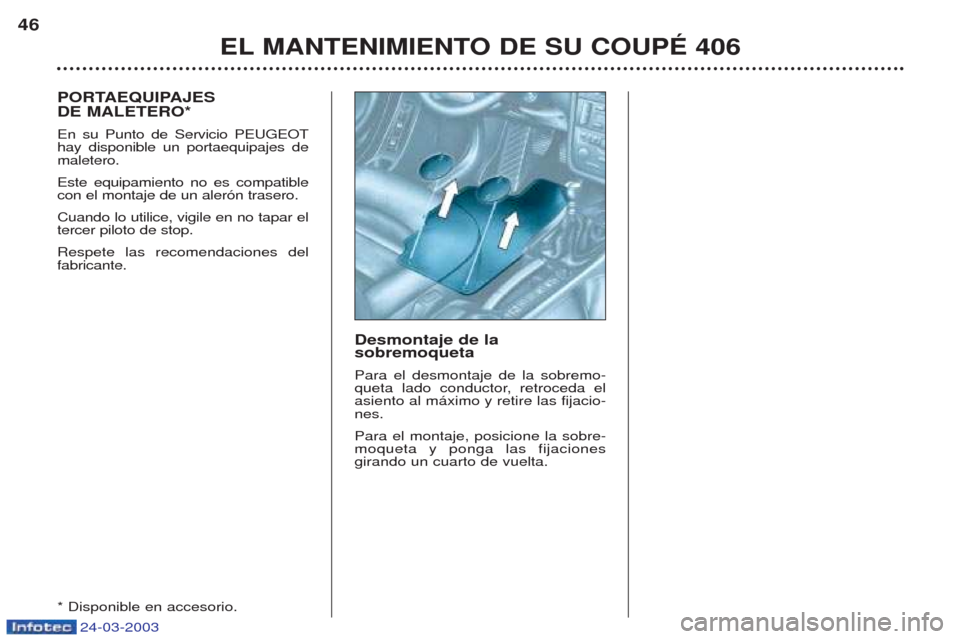

Desmontaje de la sobremoqueta Para el desmontaje de la sobremo-
queta lado conductor, retroceda elasiento al m‡ximo y retire las fijacio-nes. Para el montaje, posicione la sobre- moqueta y ponga las fijacionesgirando un cuarto de vuelta.
EL MANTENIMIENTO DE SU COUPÉ 406
46
PORTAEQUIPAJES DE MALETERO* En su Punto de Servicio PEUGEOT hay disponible un portaequipajes demaletero. Este equipamiento no es compatible con el montaje de un aler—n trasero. Cuando lo utilice, vigile en no tapar el tercer piloto de stop. Respete las recomendaciones del fabricante. * Disponible en accesorio.

24-03-2003
EL MANTENIMIENTO DE SU COUPÉ 40647
LOS ACCESORIOS COUPÉ 406
Utilice para su PEUGEOT œnicamente los accesorios y piezas originales homologados por la marca.
Estos accesorios y piezas han sido adaptados a su PEUGEOT despuŽs de haber sido probados y aprobados en fiabi-
lidad y seguridad, cosa que PEUGEOT no puede garantizar para otros productos.
La Red le propone una amplia gama de accesorios originales homologados por PEUGEOT. Todos ellos se benefician
de la garant’a PEUGEOT : Ð Seguridad :Alarmas antirrobo, grabado de las lunas, antirrobos de ruedas, botiqu’n, tri‡ngulo deprese–alizaci—n, etc.
Ð Protección :Alfombras, protector de umbral de puerta, moquetas maletero, faldillas de estilo, fun-das compatibles con los airbags laterales, capa protecci—n paragolpes.
Ð Comunicación :TelŽfono, kit manos libres, navegaci—n, autorradios, cargador CD, altavoces.
Ð Personalización :Llantas de aluminio, aler—n, escape deportivo, palanca de cuero, volante de cuero.
Ð Confort :Dispositivos de colocaci—n, red de sujeci—n, consola de radiotelŽfono, reposabrazos.
Ð Ocio :Enganche remolque, galer’a de maletero, cadenas para la nieve.
Ð Niños :Realce y asientos para ni–os.
Ð Productos de mantenimiento :L’quido lavalunas, productos de limpieza y de mantenimiento interior y exterior.

24-03-2003
LAS CARACTERÍSTICAS TÉCNICAS
132

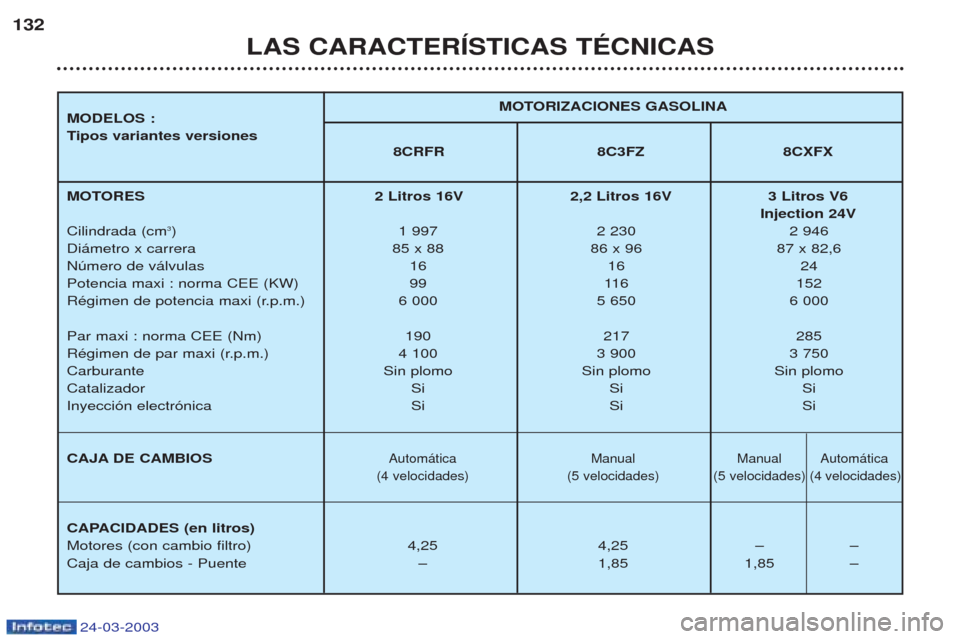

MOTORIZACIONES GASOLINA
MODELOS : Ti pos variantes versiones
8CRFR 8C3FZ 8CXFX
MOTORES Cilindrada (cm 3
)
Di‡metro x carrera Nœmero de v‡lvulasPotencia maxi : norma CEE (KW)
RŽgimen de potencia maxi (r.p.m.) Par maxi : norma CEE (Nm)
RŽgimen de par maxi (r.p.m.)CarburanteCatalizadorInyecci—n electr—nica
CAJA DE CAMBIOS
CAPACIDADES (en litros) Motores (con cambio filtro)Caja de cambios - Puente 2 Litros 16V 2,2 Litros 16V 3 Litros V6
Injection 24V
1 997 2 230 2 946
85 x 88 86 x 96 87 x 82,6 16 16 24
99 116 152
6 000 5 650 6 000
190 217 285
4 100 3 900 3 750
Sin plomo Sin plomo Sin plomo Si Si Si
Si Si Si
Autom‡tica Manual Manual Autom‡tica
(4 velocidades) (5 velocidades) (5 velocidades) (4 velocidades)
4,25 4,25 Ð Ð
Ð 1,85 1,85 Ð

24-03-2003

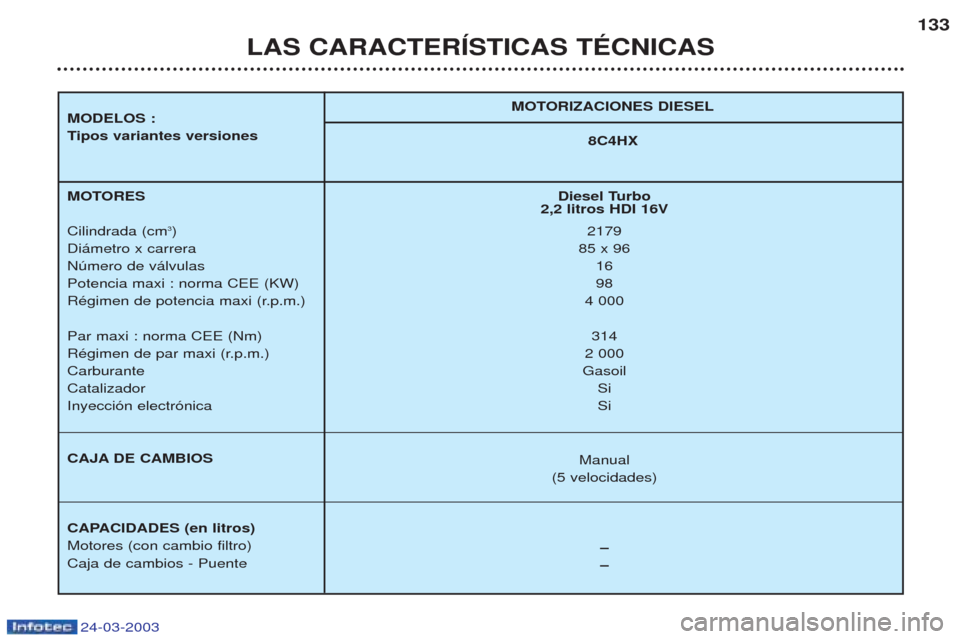

MOTORIZACIONES DIESEL
MODELOS : Ti pos variantes versiones
8C4HX
MOTORES Cilindrada (cm 3
)
Di‡metro x carrera Nœmero de v‡lvulasPotencia maxi : norma CEE (KW)
RŽgimen de potencia maxi (r.p.m.) Par maxi : norma CEE (Nm)
RŽgimen de par maxi (r.p.m.)CarburanteCatalizadorInyecci—n electr—nica
CAJA DE CAMBIOS
CAPACIDADES (en litros) Motores (con cambio filtro)Caja de cambios - Puente Diesel Turbo
2,2 litros HDI 16V
2179
85 x 96 1698
4 000
314
2 000
Gasoil SiSi
Manual
(5 velocidades)
––
LAS CARACTERÍSTICAS TÉCNICAS 133

24-03-2003
LAS CARACTERÍSTICAS TÉCNICAS
134
Las indicaciones de consumo de carburante corresponden a los valores comunicados en el momento de la impresi—n.

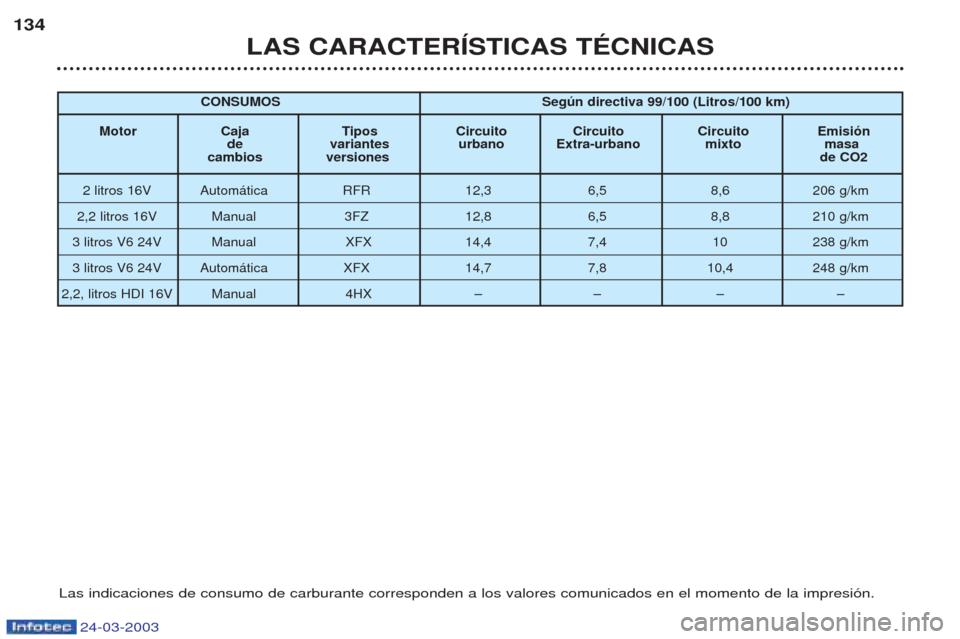

CONSUMOS
Según directiva 99/100 (Litros/100 km)
Motor Caja Tipos Circuito Circuito Circuito Emisión de variantes urbano Extra-urbano mixto masa
cambios versiones de CO2
2 litros 16V Autom‡tica RFR 12,3 6,5 8,6 206 g/km
2,2 litros 16V Manual 3FZ 12,8 6,5 8,8 210 g/km
3 litros V6 24V Manual XFX 14,4 7,4 10 238 g/km
3 litros V6 24V Autom‡tica XFX 14,7 7,8 10,4 248 g/km
2,2, litros HDI 16V Manual 4HX Ð Ð Ð Ð

24-03-2003
Motores Cajas de cambios Tipos variantes versiones : 8C
¥ Masa en vac’o
¥ Masa m‡xima tŽcnicamente admisible en
carga (MTAC)
¥ Masa total rodante admisible (MTRA)*
¥ Remolque con frenos (en el l’mite del MTRA)
¥ Peso recomendado sobre flecha
* En el caso de un veh’culo que remolca, la velocidad est‡ limitada a 100 km/h.

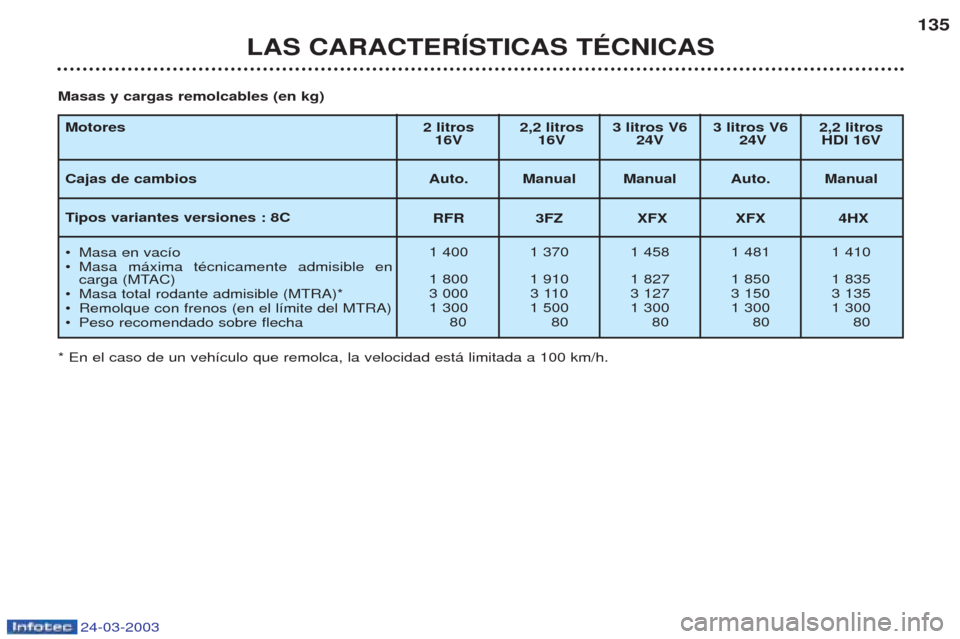

Masas y cargas remolcables (en kg)
2 litros 2,2 litros 3 litros V6 3 litros V6 2,2 litros
16V 16V 24V 24V HDI 16V
Auto. Manual Manual Auto. Manual
RFR 3FZ XFX XFX 4HX
1 400 1 370 1 458 1 481 1 410
1 800 1 910 1 827 1 850 1 835
3 000 3 110 3 127 3 150 3 135
1 300 1 500 1 300 1 300 1 300 80 80 80 80 80
LAS CARACTERÍSTICAS TÉCNICAS 135

24-03-2003
LAS CARACTERÍSTICAS TÉCNICAS
136

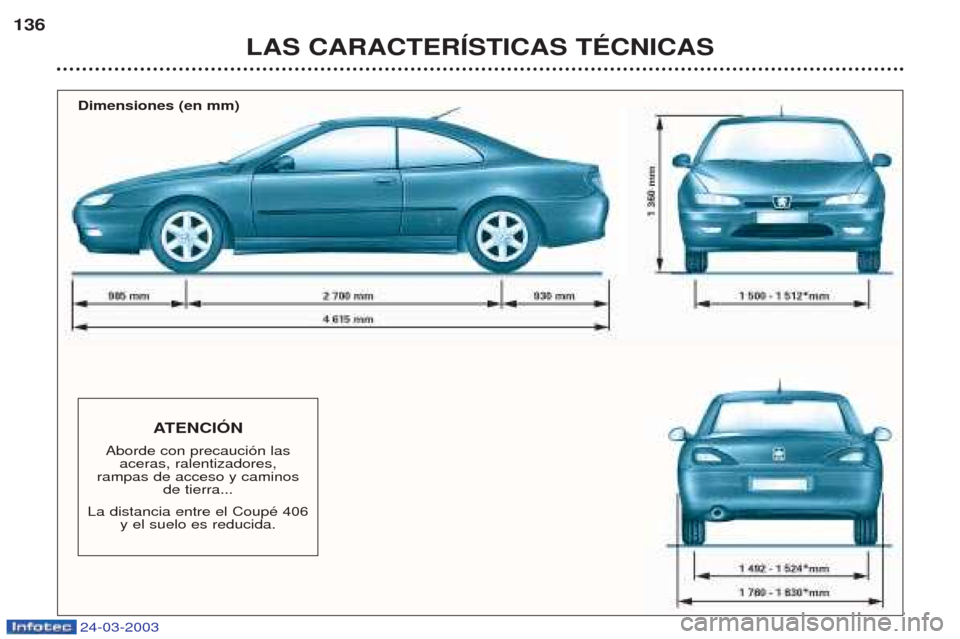

Dimensiones (en mm)
ATENCIÓN
Aborde con precauci—n las aceras, ralentizadores,
rampas de acceso y caminos de tierra...
La distancia entre el CoupŽ 406 y el suelo es reducida.
