Peugeot 407 2009 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 407, Model: Peugeot 407 2009Pages: 250, PDF-Größe: 15.21 MB

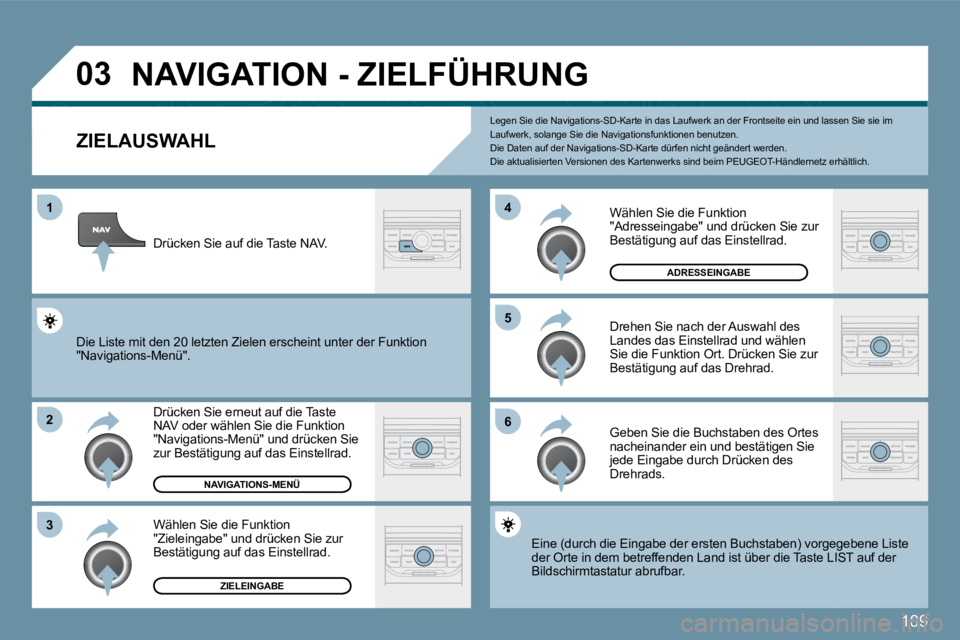

Page 211 of 250
189
0 3
1
2
3
6
5
4
N A V I G A T I O N - Z I E L F Ü H R U N G
Z I E L A U S W A H L
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion "Navigations-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Zieleingabe" und drücken Sie zur Bestätigung auf das Einstellrad.
Drücken Sie auf die Taste NAV.
Geben Sie die Buchstaben des Ortes nacheinander ein und bestätigen Sie jede Eingabe durch Drücken des Drehrads.
Drehen Sie nach der Auswahl des Landes das Einstellrad und wählen Sie die Funktion Ort. Drücken Sie zur Bestätigung auf das Drehrad.
N A V I G A T I O N S - M E N Ü
Z I E L E I N G A B E
Legen Sie die Navigations-SD-Karte in das Laufwerk an der Frontseite ein und lassen Sie sie im Laufwerk, solange Sie die Navigationsfunktionen ben utzen. Die Daten auf der Navigations-SD-Karte dürfen nicht geändert werden. Die aktualisierten Versionen des Kartenwerks sind beim PEUGEOT-Händlernetz erhältlich.
Eine (durch die Eingabe der ersten Buchstaben) vor gegorgegebene Liste der Orte in dem betreffenden Land ist über die Taste LISte LIST auf der Bildschirmtastatur abrufbar.
Wählen Sie die Funktion "Adresseingabe" und drücken Sie zur Bestätigung auf das Einstellrad.
ADRESSEINGABE
Die Liste mit den 20 letzten Zielen erscheint unter der Fr der Funktion "Navigations-Menü".

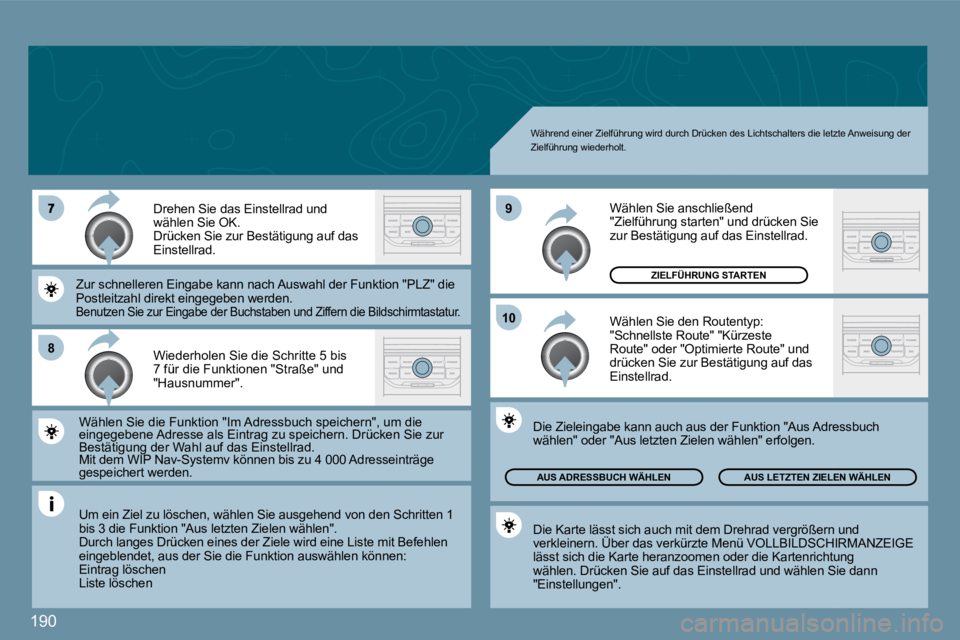

Page 212 of 250
190
8
1 0
9
Während einer Zielführung wird durch Drücken des Lichtschalters die letzte Anweisung der Zielführung wiederholt.
Wiederholen Sie die Schritte 5 bis 7 für die Funktionen "Straße" und "Hausnummer".
Drehen Sie das Einstellrad und wählen Sie OK. Drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Im Adressbuch speichern", um die Adressbuch speichern", um die eingegebene Adresse als Eintrag zu speichern. Drücken Sie zur Adresse als Eintrag zu speichern. Drücken Sie zur Bestätigung der Wahl auf das Einstellrad. Mit dem WIP Nav-Systemv können bis zu 4 000 Adressdresseinträge gespeichert werden.
Zur schnelleren Eingabe kann nach Auswahl der Funk tiFunktion "PLZ" die Postleitzahl direkt eingegeben werden. Benutzen Sie zur Eingabe der Buchstaben und Ziffern die Bildie Bildschirmtastatur. Wählen Sie den Routentyp: "Schnellste Route" "Kürzeste Route" oder "Optimierte Route" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie anschließend "Zielführung starten" und drücken Sie zur Bestätigung auf das Einstellrad.
Die Karte lässt sich auch mit dem Drehrad vergröße rn ußern und verkleinern. Über das verkürzte Menü VOLLBILDSCHIRSCHIRMANZEIGE Die Karte lässt sich auch mit dem Drehrad vergrößern ue lässt ßern und
lässt sich die Karte heranzoomen oder die Kartenrichtunrichtung wählen. Drücken Sie auf das Einstellrad und wählen Sieen Sie dann "Einstellungen".
Die Zieleingabe kann auch aus der Funktion "Aus Ad res Adressbuch wählen" oder "Aus letzten Zielen wählen" erfolgen.
AUS ADRESSBUCH WÄHLEN A U S L E T Z T E N Z I E L E N W Ä H L E N A U S L E T Z T E N Z I E L E N W Ä H L E N
Um ein Ziel zu löschen, wählen Sie ausgehend von d en Schritten 1 bis 3 die Funktion "Aus letzten Zielen wählen". Durch langes Drücken eines der Ziele wird eine Liste mit Befehlen eingeblendet, aus der Sie die Funktion auswählen kö nnen: Eintrag löschen Liste löschen
Z I E L F Ü H R U N G S T A R T E N

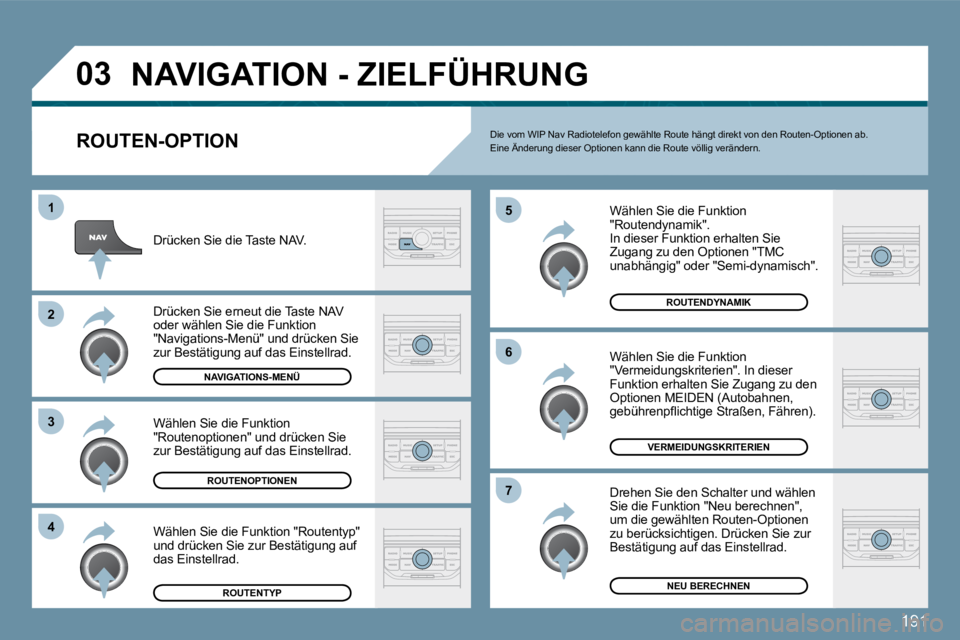

Page 213 of 250
191
0 3
1
2
3
4
5
6
7
N A V I G A T I O N - Z I E L F Ü H R U N G
ROUTEN-OPTION
Wählen Sie die Funktion "Routendynamik". In dieser Funktion erhalten Sie Zugang zu den Optionen "TMC unabhängig" oder "Semi-dynamisch".
Wählen Sie die Funktion "Vermeidungskriterien". In dieser Funktion erhalten Sie Zugang zu den Optionen MEIDEN (Autobahnen, g e b ü h r e n p fl i c h t i g e S t r a ß e n , F ä h r e n ) .
Drehen Sie den Schalter und wählen Sie die Funktion "Neu berechnen", um die gewählten Routen-Optionen zu berücksichtigen. Drücken Sie zur Bestätigung auf das Einstellrad.
Drücken Sie die Taste NAV.
Drücken Sie erneut die Taste NAV oder wählen Sie die Funktion "Navigations-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Routentyp" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Routenoptionen" und drücken Sie zur Bestätigung auf das Einstellrad.
N A V I G A T I O N S - M E N Ü
ROUTENOPTIONEN
ROUTENTYP
ROUTENDYNAMIK
V E R M E I D U N G S K R I T E R I E N
NEU BERECHNEN
Die vom WIP Nav Radiotelefon gewählte Route hängt direkt von den Routen-Optionen ab. Eine Änderung dieser Optionen kann die Route völlig verändern.
Page 214 of 250
192
1
2
3
4
6
7

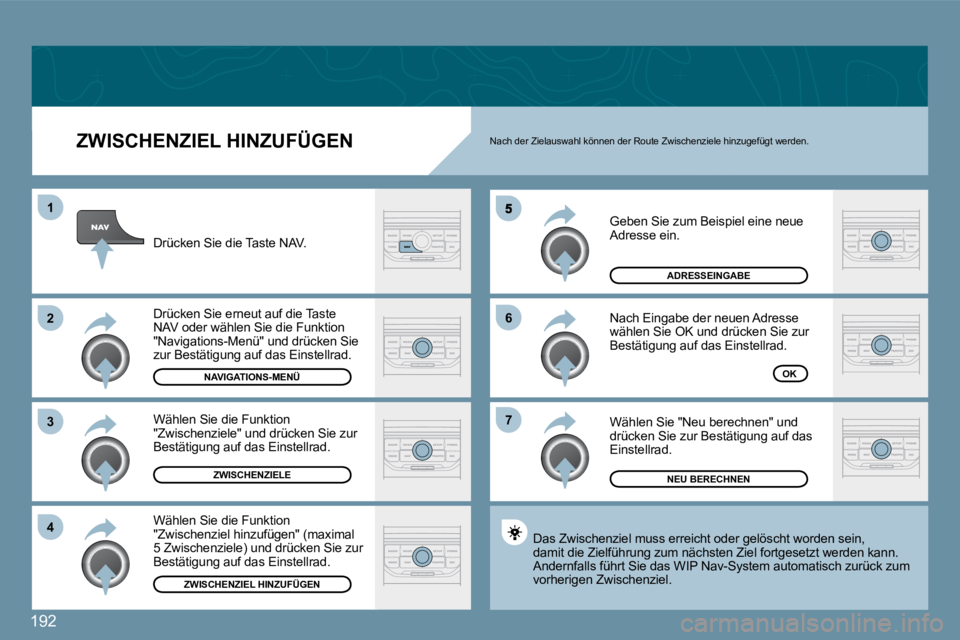

Z W I S C H E N Z I E L H I N Z U F Ü G E N
Geben Sie zum Beispiel eine neue Adresse ein.
Nach Eingabe der neuen Adresse wählen Sie OK und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie "Neu berechnen" und drücken Sie zur Bestätigung auf das Einstellrad.
Drücken Sie die Taste NAV.
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion "Navigations-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Zwischenziel hinzufügen" (maximal 5 Zwischenziele) und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Zwischenziele" und drücken Sie zur Bestätigung auf das Einstellrad.
N A V I G A T I O N S - M E N Ü
Z W I S C H E N Z I E L E
Z W I S C H E N Z I E L H I N Z U F Ü G E N
ADRESSEINGABE
OK
Das Zwischenziel muss erreicht oder gelöscht worden srden sein, damit die Zielführung zum nächsten Ziel fortgesetzt werzt werden kann. Andernfalls führt Sie das WIP Nav-System automatisc h atisch zurück zum vorherigen Zwischenziel.
Nach der Zielauswahl können der Route Zwischenziele hinzugefügt werden.
NEU BERECHNEN
Page 215 of 250
193
0 3
1
2
3
4
7
8
6
5
N A V I G A T I O N - Z I E L F Ü H R U N G

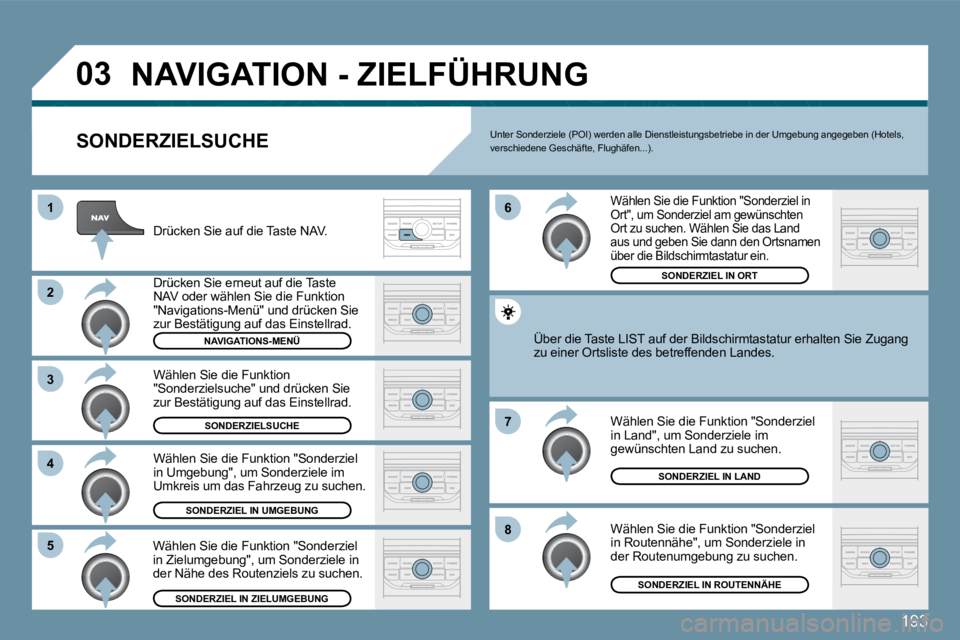

S O N D E R Z I E L S U C H E
Drücken Sie auf die Taste NAV.
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion "Navigations-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Sonderziel in Umgebung", um Sonderziele im Umkreis um das Fahrzeug zu suchen.
Wählen Sie die Funktion "Sonderzielsuche" und drücken Sie zur Bestätigung auf das Einstellrad.
N A V I G A T I O N S - M E N Ü
S O N D E R Z I E L S U C H E
S O N D E R Z I E L I N U M G E B U N G
Wählen Sie die Funktion "Sonderziel in Ort", um Sonderziel am gewünschten Ort zu suchen. Wählen Sie das Land aus und geben Sie dann den Ortsnamen über die Bildschirmtastatur ein.
Wählen Sie die Funktion "Sonderziel in Routennähe", um Sonderziele in der Routenumgebung zu suchen.
Wählen Sie die Funktion "Sonderziel in Land", um Sonderziele im gewünschten Land zu suchen.
Wählen Sie die Funktion "Sonderziel in Zielumgebung", um Sonderziele in der Nähe des Routenziels zu suchen.
S O N D E R Z I E L I N Z I E L U M G E B U N G
S O N D E R Z I E L I N L A N D
S O N D E R Z I E L I N R O U T E N N Ä H E
Über die Taste LIST auf der Bildschirmtastatur erhalten alten Sie Zugang zu einer Ortsliste des betreffenden Landes.
S O N D E R Z I E L I N O R T
Unter Sonderziele (POI) werden alle Dienstleistungsbetriebe in der Umgebung angegeben (Hotels, verschiedene Geschäfte, Flughäfen...).

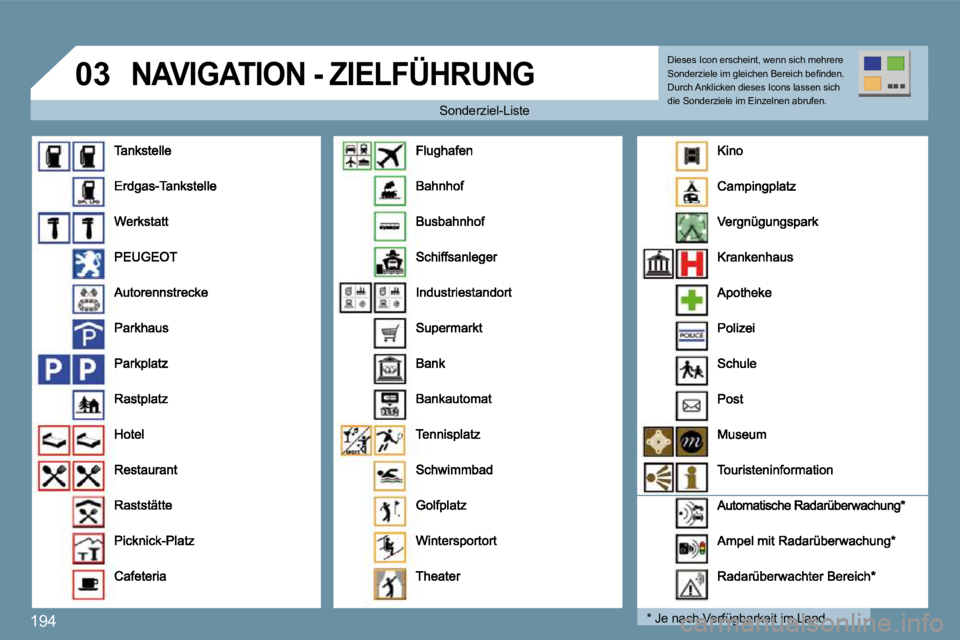

Page 216 of 250
194
0 3 N A V I G A T I O N - Z I E L F Ü H R U N G
Sonderziel-Liste onderziel-Liste
* Je nach Verfügbarkeit im Land * Je nach Verfügbarkeit im Land
Dieses Icon erscheint, wenn sich mehrere S o n d e r z i e l e i m g l e i c h e n B e r e i c h b e fi n d e n . Durch Anklicken dieses Icons lassen sich die Sonderziele im Einzelnen abrufen.

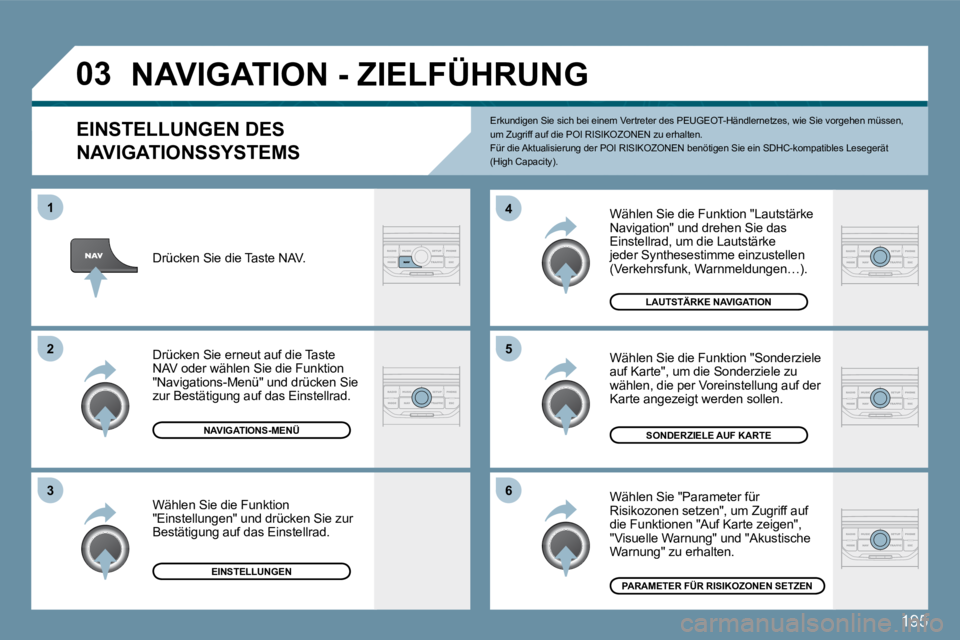

Page 217 of 250
195
0 3
6
4
5
1
2
3
EINSTELLUNGEN DES
N A V I G A T I O N S S Y S T E M S
Wählen Sie die Funktion "Lautstärke Navigation" und drehen Sie das Einstellrad, um die Lautstärke jeder Synthesestimme einzustellen (Verkehrsfunk, Warnmeldungen…).
Wählen Sie "Parameter für Risikozonen setzen", um Zugriff auf die Funktionen "Auf Karte zeigen", "Visuelle Warnung" und "Akustische Warnung" zu erhalten.
Wählen Sie die Funktion "Sonderziele auf Karte", um die Sonderziele zu wählen, die per Voreinstellung auf der Karte angezeigt werden sollen.
L A U T S T Ä R K E N A V I G A T I O N
Drücken Sie die Taste NAV.
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion "Navigations-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
Wählen Sie die Funktion "Einstellungen" und drücken Sie zur Bestätigung auf das Einstellrad.
N A V I G A T I O N S - M E N Ü
EINSTELLUNGEN
S O N D E R Z I E L E A U F K A R T E
P A R A M E T E R F Ü R R I S I K O Z O N E N S E T Z E N
N A V I G A T I O N - Z I E L F Ü H R U N G
Erkundigen Sie sich bei einem Vertreter des PEUGEOT-Händlernetzes, wie Sie vorgehen müssen, um Zugriff auf die POI RISIKOZONEN zu erhalten. Für die Aktualisierung der POI RISIKOZONEN benötig en Sie ein SDHC-kompatibles Lesegerät(High Capacity).

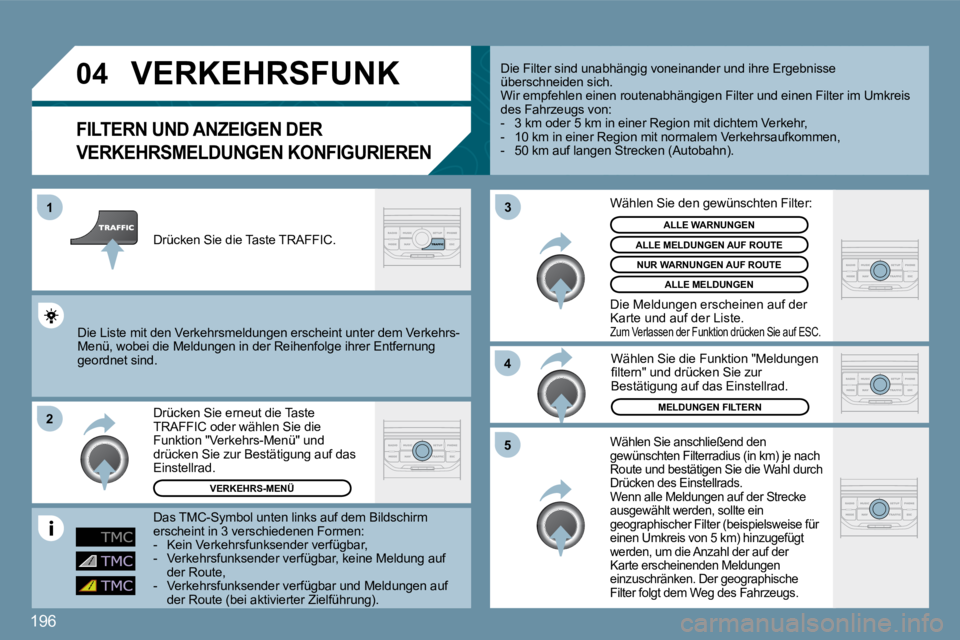

Page 218 of 250
196
0 4
1
2
5
3
4
V E R K E H R S F U N K
F l L T E R N U N D A N Z E I G E N D E R
V E R K E H R S M E L D U N G E N K O N F I G U R I E R E N
Wählen Sie anschließend den gewünschten Filterradius (in km) je nach Route und bestätigen Sie die Wahl durch Drücken des Einstellrads. Wenn alle Meldungen auf der Strecke ausgewählt werden, sollte ein geographischer Filter (beispielsweise für einen Umkreis von 5 km) hinzugefügt werden, um die Anzahl der auf der Karte erscheinenden Meldungen einzuschränken. Der geographische Filter folgt dem Weg des Fahrzeugs.
Drücken Sie erneut die Taste TRAFFIC oder wählen Sie die Funktion "Verkehrs-Menü" und drücken Sie zur Bestätigung auf das Einstellrad.
MELDUNGEN FILTERN
Drücken Sie die Taste TRAFFIC.
Die Filter sind unabhängig voneinander und ihre Ergebnisse überschneiden sich. Wir empfehlen einen routenabhängigen Filter und ei nen Filter im Umkreis des Fahrzeugs von: - 3 km oder 5 km in einer Region mit dichtem Verkehr, - 10 km in einer Region mit normalem Verkehrsauf kommen, - 50 km auf langen Strecken (Autobahn).
Wählen Sie die Funktion "Meldungen fi l t e r n " u n d d r ü c k e n S i e z u r Bestätigung auf das Einstellrad.
Die Liste mit den Verkehrsmeldungen erscheint unte r dnter dem Verkehrs-Menü, wobei die Meldungen in der Reihenfolge ihrer Enrer Entfernung geordnet sind.
Wählen Sie den gewünschten Filter:
ALLE WARNUNGEN
ALLE MELDUNGEN AUF ROUTE
NUR WARNUNGEN AUF ROUTE
ALLE MELDUNGEN
Die Meldungen erscheinen auf der Karte und auf der Liste. Zum Verlassen der Funktion drücken Sie auf ESC.
V E R K E H R S - M E N Ü
Das TMC-Symbol unten links auf dem Bildm Bildschirm erscheint in 3 verschiedenen Formen: - Kein Verkehrsfunksender verfügbar, - Verkehrsfunksender verfügbar, keine Mine Meldung auf der Route, - Verkehrsfunksender verfügbar und Meld Meldungen auf der Route (bei aktivierter Zielführung). ung).

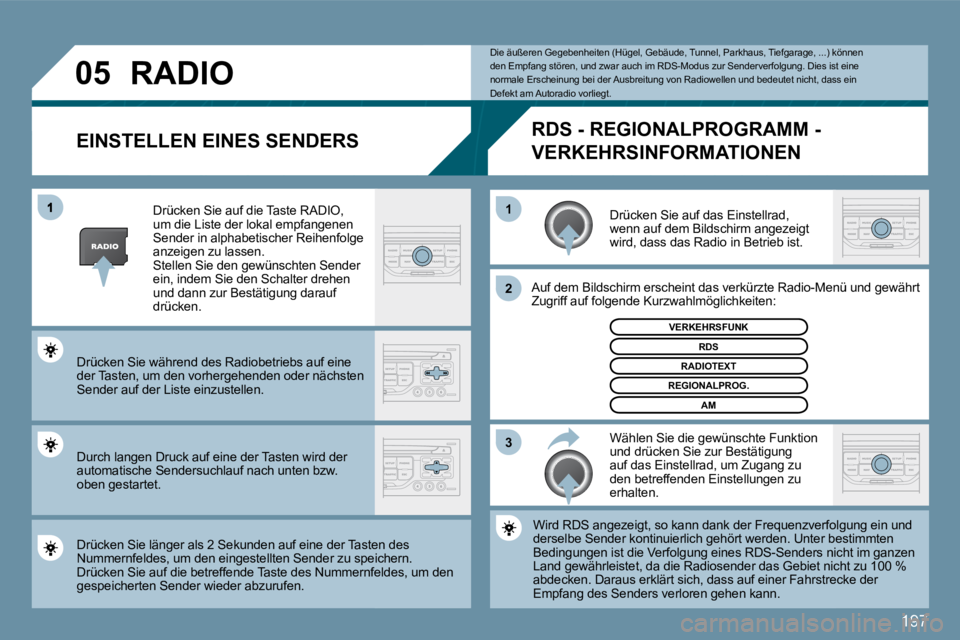

Page 219 of 250
197
0 5
1
2
3
EINSTELLEN EINES SENDERS
Drücken Sie auf das Einstellrad, wenn auf dem Bildschirm angezeigt wird, dass das Radio in Betrieb ist.
Auf dem Bildschirm erscheint das verkürzte Radio-Menü-Menü und gewährt Zugriff auf folgende Kurzwahlmöglichkeiten:
Wählen Sie die gewünschte Funktion und drücken Sie zur Bestätigung auf das Einstellrad, um Zugang zu den betreffenden Einstellungen zu erhalten.
V E R K E H R S F U N K
Wird RDS angezeigt, so kann dank der Frequenzverfo lgverfolgung ein und derselbe Sender kontinuierlich gehört werden. Unter beter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders ni crs nicht im ganzen Land gewährleistet, da die Radiosender das Gebiet nichet nicht zu 100 % abdecken. Daraus erklärt sich, dass auf einer Fahrstrecrstrecke der Empfang des Senders verloren gehen kann.
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, ...) können den Empfang stören, und zwar auch im RDS-Modus zur Senderverfolgung. Dies ist eine normale Erscheinung bei der Ausbreitung von Radiowellen und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
RDS - REGIONALPROGRAMM -
V E R K E H R S I N F O R M A T I O N E N
Drücken Sie auf die Taste RADIO, um die Liste der lokal empfangenen Sender in alphabetischer Reihenfolge anzeigen zu lassen. Stellen Sie den gewünschten Sender ein, indem Sie den Schalter drehen und dann zur Bestätigung darauf drücken.
Drücken Sie während des Radiobetriebs auf eine der Tasten, um den vorhergehenden oder nächsten Sender auf der Liste einzustellen.
Drücken Sie länger als 2 Sekunden auf eine der Tas tenasten des Nummernfeldes, um den eingestellten Sender zu speic speichern. Drücken Sie auf die betreffende Taste des Nummernf elernfeldes, um den gespeicherten Sender wieder abzurufen.
RDS
RADIOTEXT
R E G I O N A L P R O G .
AM
RADIO
Durch langen Druck auf eine der Tasten wird der automatische Sendersuchlauf nach unten bzw. oben gestartet.

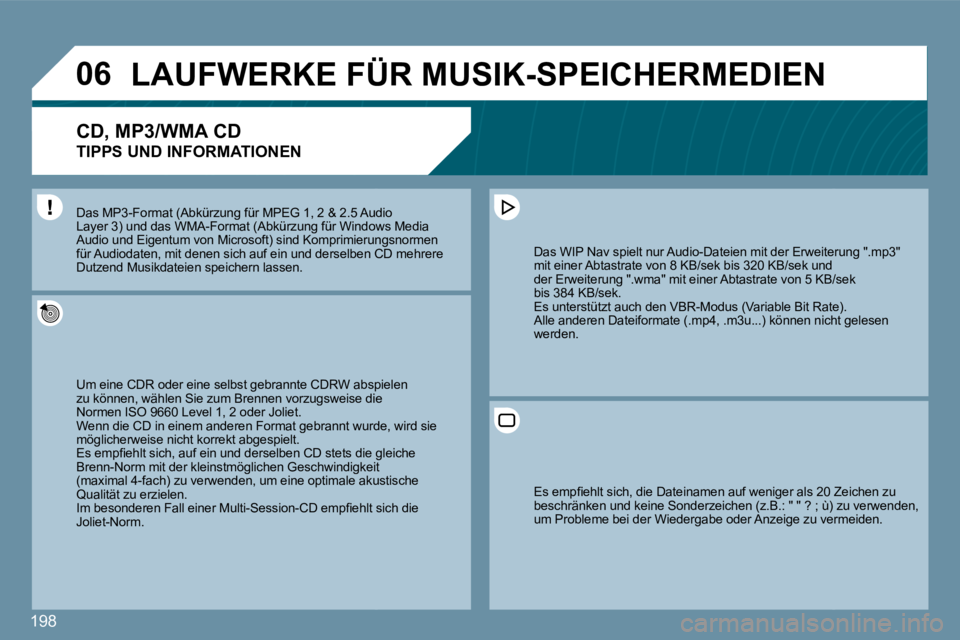

Page 220 of 250
198
0 6 LAUFWERKE FÜR MUSIK-SPEICHERMEDIEN
C D , M P 3 / W M A C D
TIPPS UND INFORMATIONEN
Um eine CDR oder eine selbst gebrannte CDRW abspi abspielen zu können, wählen Sie zum Brennen vorzugsweise die e die Normen ISO 9660 Level 1, 2 oder Joliet. Wenn die CD in einem anderen Format gebrannt wurde wurde, wird sie möglicherweise nicht korrekt abgespielt. E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h eBrenn-Norm mit der kleinstmöglichen Geschwindigkeitigkeit(maximal 4-fach) zu verwenden, um eine optimale aku s akustische Qualität zu erzielen. I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i eJoliet-Norm.
Das WIP Nav spielt nur Audio-Dateien mit der Erweiterueiterung ".mp3" mit einer Abtastrate von 8 KB/sek bis 320 KB/sek un dder Erweiterung ".wma" mit einer Abtastrate von 5 KB/s KB/sekbis 384 KB/sek. Es unterstützt auch den VBR-Modus (Variable Bit Ra te) Rate). Alle anderen Dateiformate (.mp4, .m3u...) können nicht nicht gelesen werden.
Das MP3-Format (Abkürzung für MPEG 1, 2 & 2.5 Audi5 AudioLayer 3) und das WMA-Format (Abkürzung für Windowindows Media Audio und Eigentum von Microsoft) sind Komprimierun gierungsnormen für Audiodaten, mit denen sich auf ein und derselben CDben CD mehrere Dutzend Musikdateien speichern lassen.
E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u beschränken und keine Sonderzeichen (z.B.: " " ? ; ù) z ; ù) zu verwenden, um Probleme bei der Wiedergabe oder Anzeige zu vermu vermeiden.
