Peugeot 407 2009 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 407, Model: Peugeot 407 2009Pages: 249, PDF Dimensioni: 15.01 MB
Page 91 of 249

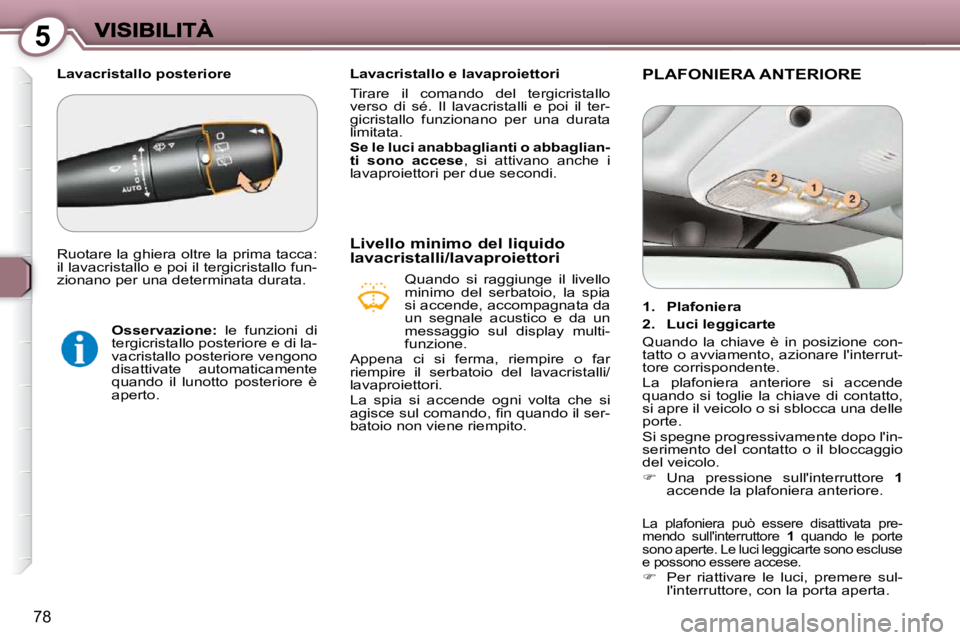

5
78
Lavacristallo e lavaproiettori
Tirare il comando del tergicristallo
verso di sé. Il lavacristalli e poi il ter-
gicristallo funzionano per una durata
limitata.
Se le luci anabbaglianti o abbaglian-
ti sono accese , si attivano anche i
lavaproiettori per due secondi.
Quando si raggiunge il livello
minimo del serbatoio, la spia
si accende, accompagnata da
un segnale acustico e da un
messaggio sul display multi-
funzione.
Appena ci si ferma, riempire o far
riempire il serbatoio del lavacristalli/
lavaproiettori.
La spia si accende ogni volta che si
a g i s c e s u l c o m a n d o , fi n q u a n d o i l s e r -
batoio non viene riempito. PLAFONIERA ANTERIORE
La plafoniera può essere disattivata pre-
mendo sull'interruttore 1 quando le porte
sono aperte. Le luci leggicarte sono escluse
e possono essere accese.
Per riattivare le luci, premere sul-
l'interruttore, con la porta aperta.
Livello minimo del liquido lavacristalli/lavaproiettori
1. Plafoniera
2. Luci leggicarte
Quando la chiave è in posizione con-
tatto o avviamento, azionare l'interrut-
tore corrispondente.
La plafoniera anteriore si accende
quando si toglie la chiave di contatto,
si apre il veicolo o si sblocca una delle
porte.
Si spegne progressivamente dopo l'in-
serimento del contatto o il bloccaggio
del veicolo.
Una pressione sull'interruttore 1
accende la plafoniera anteriore.
Lavacristallo posteriore
Osservazione: le funzioni di
tergicristallo posteriore e di la-
vacristallo posteriore vengono
disattivate automaticamente
quando il lunotto posteriore è
aperto.
Ruotare la ghiera oltre la prima tacca:
il lavacristallo e poi il tergicristallo fun-
zionano per una determinata durata.
Page 92 of 249
5
78
Lavacristallo e lavaproiettori
Tirare il comando del tergicristallo
verso di sé. Il lavacristalli e poi il ter-
gicristallo funzionano per una durata
limitata.
Se le luci anabbaglianti o abbaglian-
ti sono accese , si attivano anche i
lavaproiettori per due secondi.
Quando si raggiunge il livello
minimo del serbatoio, la spia
si accende, accompagnata da
un segnale acustico e da un
messaggio sul display multi-
funzione.
Appena ci si ferma, riempire o far
riempire il serbatoio del lavacristalli/
lavaproiettori.
La spia si accende ogni volta che si
a g i s c e s u l c o m a n d o , fi n q u a n d o i l s e r -
batoio non viene riempito. PLAFONIERA ANTERIORE
La plafoniera può essere disattivata pre-
mendo sull'interruttore 1 quando le porte
sono aperte. Le luci leggicarte sono escluse
e possono essere accese.
Per riattivare le luci, premere sul-
l'interruttore, con la porta aperta.
Livello minimo del liquido lavacristalli/lavaproiettori
1. Plafoniera
2. Luci leggicarte
Quando la chiave è in posizione con-
tatto o avviamento, azionare l'interrut-
tore corrispondente.
La plafoniera anteriore si accende
quando si toglie la chiave di contatto,
si apre il veicolo o si sblocca una delle
porte.
Si spegne progressivamente dopo l'in-
serimento del contatto o il bloccaggio
del veicolo.
Una pressione sull'interruttore 1
accende la plafoniera anteriore.
Lavacristallo posteriore
Osservazione: le funzioni di
tergicristallo posteriore e di la-
vacristallo posteriore vengono
disattivate automaticamente
quando il lunotto posteriore è
aperto.
Ruotare la ghiera oltre la prima tacca:
il lavacristallo e poi il tergicristallo fun-
zionano per una determinata durata.

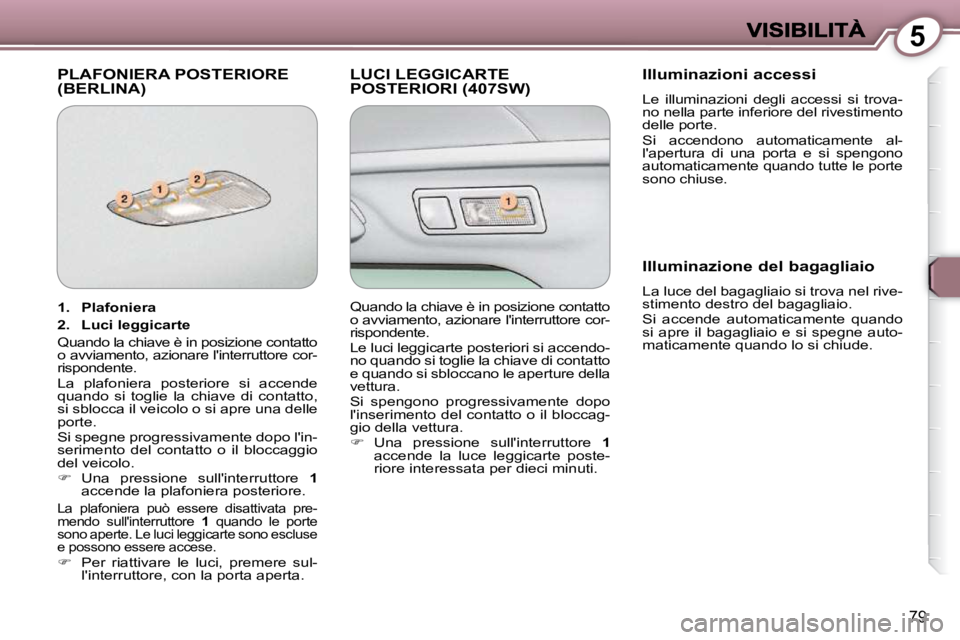

Page 93 of 249
5
79
PLAFONIERA POSTERIORE (BERLINA) LUCI LEGGICARTE POSTERIORI (407SW) Illuminazioni accessi
Le illuminazioni degli accessi si trova-
no nella parte inferiore del rivestimento
delle porte.
Si accendono automaticamente al-
l'apertura di una porta e si spengono
automaticamente quando tutte le porte
sono chiuse.
Illuminazione del bagagliaio
La luce del bagagliaio si trova nel rive-
stimento destro del bagagliaio.
Si accende automaticamente quando
si apre il bagagliaio e si spegne auto-
maticamente quando lo si chiude.
1. Plafoniera
2. Luci leggicarte
Quando la chiave è in posizione contatto
o avviamento, azionare l'interruttore cor-
rispondente.
La plafoniera posteriore si accende
quando si toglie la chiave di contatto,
si sblocca il veicolo o si apre una delle
porte.
Si spegne progressivamente dopo l'in-
serimento del contatto o il bloccaggio
del veicolo.
Una pressione sull'interruttore 1
accende la plafoniera posteriore.
La plafoniera può essere disattivata pre-
mendo sull'interruttore 1 quando le porte
sono aperte. Le luci leggicarte sono escluse
e possono essere accese.
Per riattivare le luci, premere sul-
l'interruttore, con la porta aperta. Quando la chiave è in posizione contatto
o avviamento, azionare l'interruttore cor-
rispondente.
Le luci leggicarte posteriori si accendo-
no quando si toglie la chiave di contatto
e quando si sbloccano le aperture della
vettura.
Si spengono progressivamente dopo
l'inserimento del contatto o il bloccag-
gio della vettura.
Una pressione sull'interruttore 1
accende la luce leggicarte poste-
riore interessata per dieci minuti.

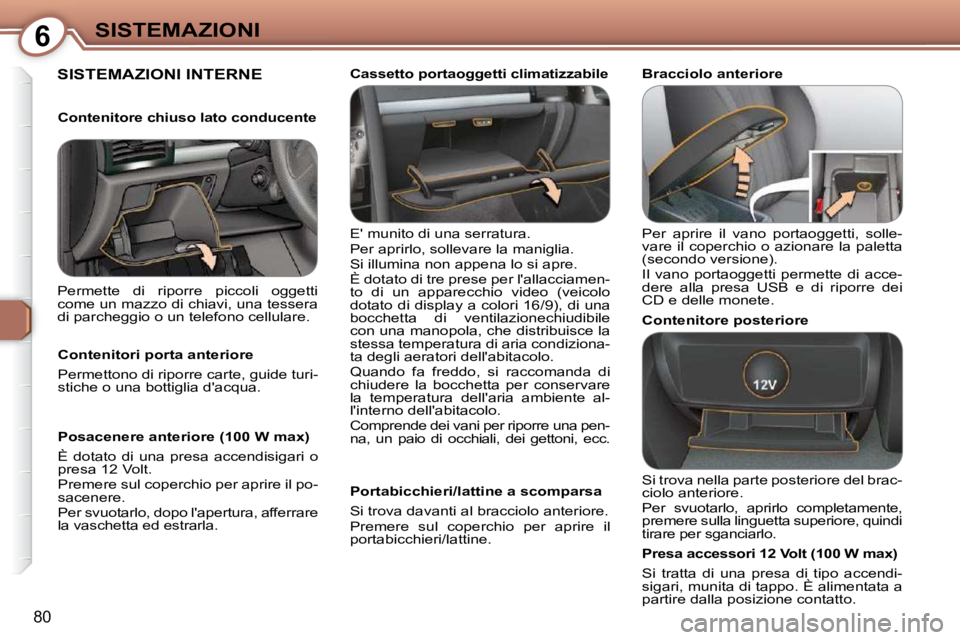

Page 94 of 249
6SISTEMAZIONI
80
SISTEMAZIONI INTERNE
E' munito di una serratura.
Per aprirlo, sollevare la maniglia.
Si illumina non appena lo si apre.
È dotato di tre prese per l'allacciamen-
to di un apparecchio video (veicolo
dotato di display a colori 16/9), di una
bocchetta di ventilazionechiudibile
con una manopola, che distribuisce la
stessa temperatura di aria condiziona-
ta degli aeratori dell'abitacolo.
Quando fa freddo, si raccomanda di
chiudere la bocchetta per conservare
la temperatura dell'aria ambiente al-
l'interno dell'abitacolo.
Comprende dei vani per riporre una pen-
na, un paio di occhiali, dei gettoni, ecc. Per aprire il vano portaoggetti, solle-
vare il coperchio o azionare la paletta
(secondo versione).
Il vano portaoggetti permette di acce-
dere alla presa USB e di riporre dei
CD e delle monete.
Contenitore posteriore
Contenitore chiuso lato conducente
Contenitori porta anteriore
Permettono di riporre carte, guide turi-
stiche o una bottiglia d'acqua.
Posacenere anteriore (100 W max)
È dotato di una presa accendisigari o
presa 12 Volt.
Premere sul coperchio per aprire il po-
sacenere.
Per svuotarlo, dopo l'apertura, afferrare
la vaschetta ed estrarla.
Portabicchieri/lattine a scomparsa
Si trova davanti al bracciolo anteriore.
Premere sul coperchio per aprire il
portabicchieri/lattine.
Presa accessori 12 Volt (100 W max)
Si tratta di una presa di tipo accendi-
sigari, munita di tappo. È alimentata a
partire dalla posizione contatto.
Permette di riporre piccoli oggetti
come un mazzo di chiavi, una tessera
di parcheggio o un telefono cellulare.
Cassetto portaoggetti climatizzabile Bracciolo
anteriore
Si trova nella parte posteriore del brac-
ciolo anteriore.
Per svuotarlo, aprirlo completamente,
premere sulla linguetta superiore, quindi
tirare per sganciarlo.

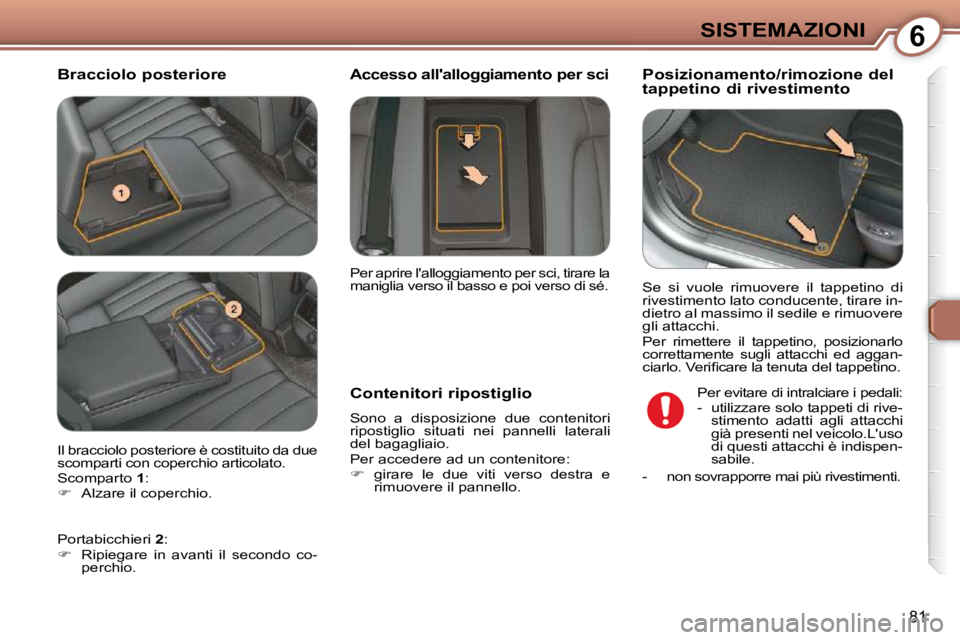

Page 95 of 249
6SISTEMAZIONI
81
Bracciolo posteriore Posizionamento/rimozione del
tappetino di rivestimento
Contenitori ripostiglio
Sono a disposizione due contenitori
ripostiglio situati nei pannelli laterali
del bagagliaio.
Per accedere ad un contenitore:
girare le due viti verso destra e
rimuovere il pannello. Accesso all'alloggiamento per sci
Per evitare di intralciare i pedali:
- utilizzare solo tappeti di rive- stimento adatti agli attacchi
già presenti nel veicolo.L'uso
di questi attacchi è indispen-
sabile.
- non sovrapporre mai più rivestimenti.
Il bracciolo posteriore è costituito da due
scomparti con coperchio articolato.
Scomparto
1 :
Alzare il coperchio. Per aprire l'alloggiamento per sci, tirare la
maniglia verso il basso e poi verso di sé.
Se si vuole rimuovere il tappetino di
rivestimento lato conducente, tirare in-
dietro al massimo il sedile e rimuovere
gli attacchi.
Per rimettere il tappetino, posizionarlo
correttamente sugli attacchi ed aggan-
c i a r l o . V e r i fi c a r e l a t e n u t a d e l t a p p e t i n o .
Portabicchieri 2 :
Ripiegare in avanti il secondo co-
perchio.

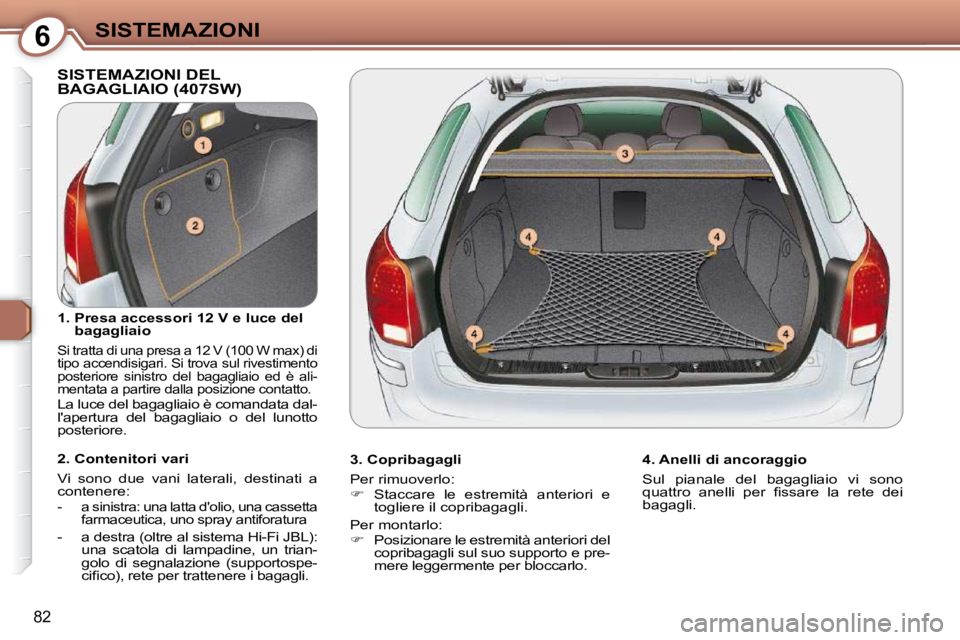

Page 96 of 249
6SISTEMAZIONI
82
SISTEMAZIONI DEL BAGAGLIAIO (407SW)
3. Copribagagli
Per rimuoverlo:
Staccare le estremità anteriori e
togliere il copribagagli.
Per montarlo:
Posizionare le estremità anteriori del
copribagagli sul suo supporto e pre-
mere leggermente per bloccarlo.
1. Presa accessori 12 V e luce del
bagagliaio
Si tratta di una presa a 12 V (100 W max) di
tipo accendisigari. Si trova sul rivestimento
posteriore sinistro del bagagliaio ed è ali-
mentata a partire dalla posizione contatto.
La luce del bagagliaio è comandata dal-
l'apertura del bagagliaio o del lunotto
posteriore.
4. Anelli di ancoraggio
Sul pianale del bagagliaio vi sono
q u a t t r o a n e l l i p e r fi s s a r e l a r e t e d e i
bagagli.
2. Contenitori vari
Vi sono due vani laterali, destinati a
contenere:
- a sinistra: una latta d'olio, una cassetta
farmaceutica, uno spray antiforatura
- a destra (oltre al sistema Hi-Fi JBL): una scatola di lampadine, un trian-
golo di segnalazione (supportospe-
c i fi c o ) , r e t e p e r t r a t t e n e r e i b a g a g l i .

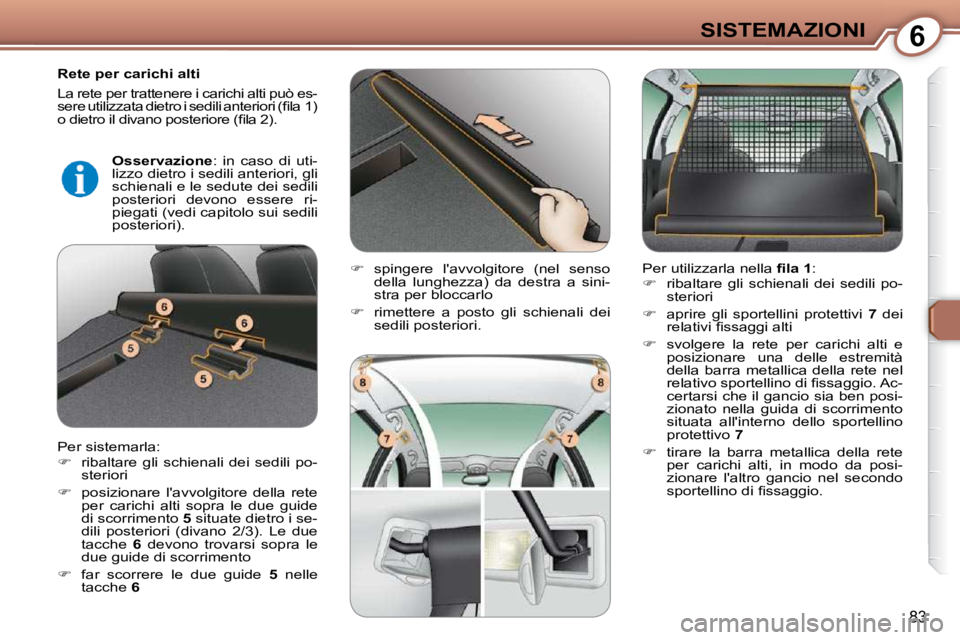

Page 97 of 249
6SISTEMAZIONI
83
Rete per carichi alti
La rete per trattenere i carichi alti può es-
s e r e u t i l i z z a t a d i e t r o i s e d i l i a n t e r i o r i ( fi l a 1 )
o d i e t r o i l d i v a n o p o s t e r i o r e ( fi l a 2 ) .
Per sistemarla:
ribaltare gli schienali dei sedili po-
steriori
posizionare l'avvolgitore della rete
per carichi alti sopra le due guide
di scorrimento 5 situate dietro i se-
dili posteriori (divano 2/3). Le due
tacche 6 devono trovarsi sopra le
due guide di scorrimento
far scorrere le due guide 5 nelle
tacche 6
spingere l'avvolgitore (nel senso
della lunghezza) da destra a sini-
stra per bloccarlo
rimettere a posto gli schienali dei
sedili posteriori. Per utilizzarla nella
fi l a 1 :
ribaltare gli schienali dei sedili po-
steriori
aprire gli sportellini protettivi 7 dei
r e l a t i v i fi s s a g g i a l t i
svolgere la rete per carichi alti e
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 7
tirare la barra metallica della rete
per carichi alti, in modo da posi-
zionare l'altro gancio nel secondo
s p o r t e l l i n o d i fi s s a g g i o .
Osservazione : in caso di uti-
lizzo dietro i sedili anteriori, gli
schienali e le sedute dei sedili
posteriori devono essere ri-
piegati (vedi capitolo sui sedili
posteriori).

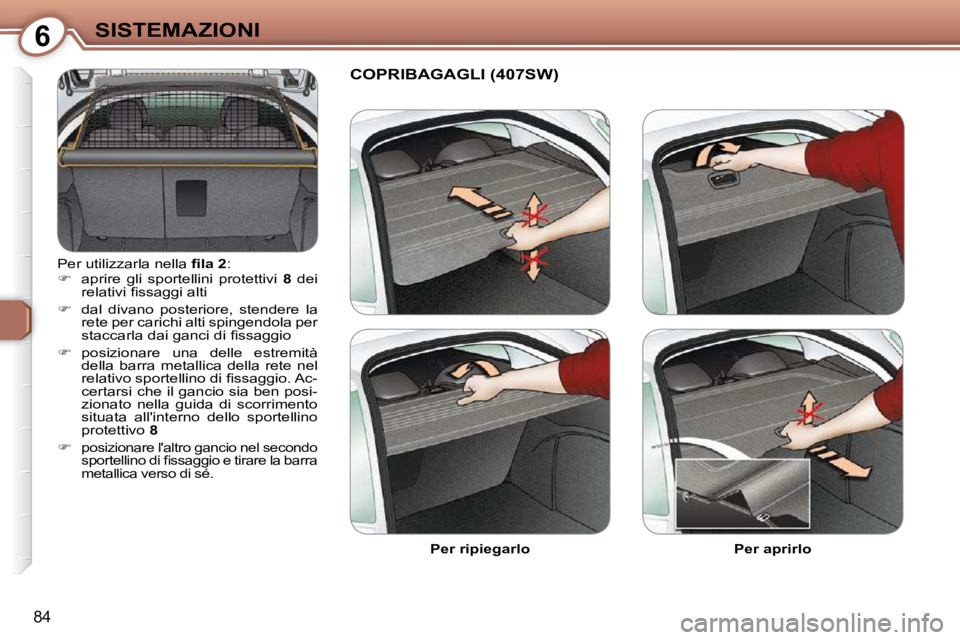

Page 98 of 249
6SISTEMAZIONI
84
Per utilizzarla nella fi l a 2 :
aprire gli sportellini protettivi 8 dei
r e l a t i v i fi s s a g g i a l t i
dal divano posteriore, stendere la
rete per carichi alti spingendola per
s t a c c a r l a d a i g a n c i d i fi s s a g g i o
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 8
posizionare l'altro gancio nel secondo
s p o r t e l l i n o d i fi s s a g g i o e t i r a r e l a b a r r a
metallica verso di sé.
Per aprirlo
Per ripiegarlo
COPRIBAGAGLI (407SW)
Page 99 of 249
6SISTEMAZIONI
84
Per utilizzarla nella fi l a 2 :
aprire gli sportellini protettivi 8 dei
r e l a t i v i fi s s a g g i a l t i
dal divano posteriore, stendere la
rete per carichi alti spingendola per
s t a c c a r l a d a i g a n c i d i fi s s a g g i o
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 8
posizionare l'altro gancio nel secondo
s p o r t e l l i n o d i fi s s a g g i o e t i r a r e l a b a r r a
metallica verso di sé.
Per aprirlo
Per ripiegarlo
COPRIBAGAGLI (407SW)
Page 100 of 249
7SICUREZZA
85
AVVISATORE ACUSTICO
Premere su una delle razze del volante.
SEGNALE DI EMERGENZA
Accensione automatica delle
luci di emergenza *
Durante una frenata di emergenza, in
funzione della decelerazione, le luci di
emergenza si accendono automatica-
mente. Si spengono automaticamente
alla prima accelerazione.
Possono essere spente premendo il
relativo pulsante.
* Secondo il Paese di destinazione.
CONTROLLO DINAMICO DELLA STABILITÀ (ESP)
Questo sistema è associato e comple-
mentare dell'ABS.
In caso di scarto tra la traiettoria segui-
ta dal veicolo e quella desiderata dal
conducente, il sistema ESP controlla
una ruota alla volta ed agisce automa-
ticamente sul freno di una o più ruote
e sul motore per far rientrare il veico-
lo nella traiettoria desiderata, nei limiti
d e l l e l e g g i fi s i c h e .
Attivazione del sistema ESP La spia si accende. Disattivazione del sistema ESP
In condizioni eccezionali (avviamento
di un veicolo impantanato, immobiliz-
zato nella neve, su un suolo mobile,
ecc.) può essere utile disattivare il si-
stema ESP.
Premere sull'interruttore "ESP OFF" ,
c h e s i t r o v a s u l l a c o n s o l l e c e n t r a l e .
L'indicatore dell'interruttore e la spia si
accendono: il sistema ESP non agisce
più sul funzionamento del motore.
Spia sul quadro strumenti.
Si attiva di nuovo:
automaticamente in caso di inter-
ruzione del contatto ,
automaticamente a partire da
50 Km orari ,
manualmente premendo di nuovo
sull'interrutore.
Premere il pulsante: gli indicatori di di-
rezione lampeggiano.
F u n z i o n a a n c h e c o n i l c o n t a t t o d i s i n s e r i t o .
