Peugeot 407 2009 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 407, Model: Peugeot 407 2009Pages: 249, PDF Dimensioni: 15.01 MB
Page 21 of 249

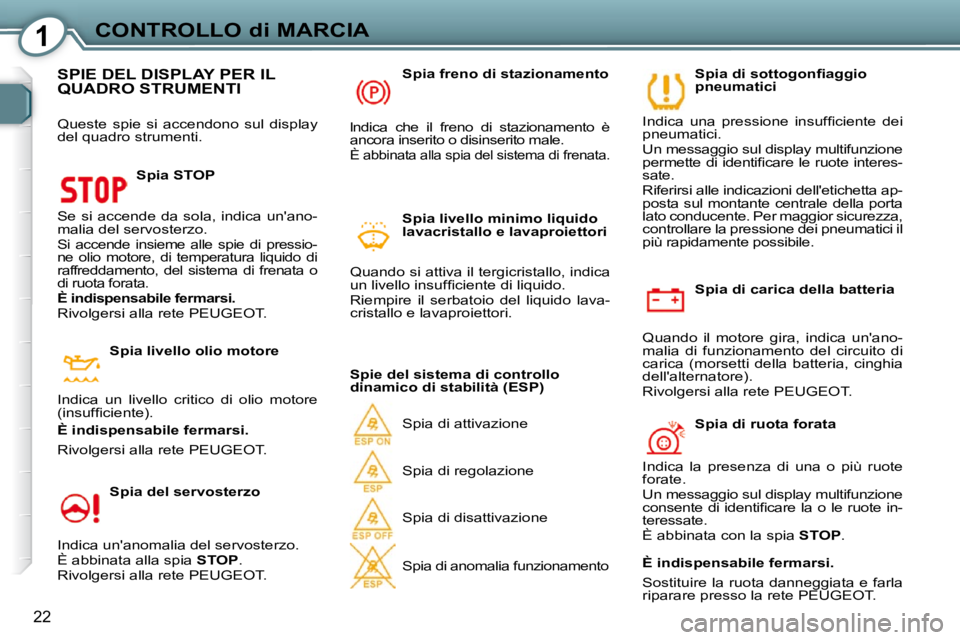

1CONTROLLO di MARCIA
22
Spia di carica della batteria
Quando il motore gira, indica un'ano-
malia di funzionamento del circuito di
carica (morsetti della batteria, cinghia
dell'alternatore).
Rivolgersi alla rete PEUGEOT. S p i a d i s o t t o g o n fi a g g i o
pneumatici
I n d i c a u n a p r e s s i o n e i n s u f fi c i e n t e d e i
pneumatici.
Un messaggio sul display multifunzione
p e r m e t t e d i i d e n t i fi c a r e l e r u o t e i n t e r e s -
sate.
Riferirsi alle indicazioni dell'etichetta ap-
posta sul montante centrale della porta
lato conducente. Per maggior sicurezza,
controllare la pressione dei pneumatici il
più rapidamente possibile.
Spie del sistema di controllo
dinamico di stabilità (ESP) Spia di attivazione
Spia di regolazione
Spia di disattivazione
Spia di anomalia funzionamento
Spia del servosterzo
Indica un'anomalia del servosterzo.
È abbinata alla spia STOP .
Rivolgersi alla rete PEUGEOT. Spia freno di stazionamento
lndica che il freno di stazionamento è
ancora inserito o disinserito male.
È abbinata alla spia del sistema di frenata.
Spia livello minimo liquido
lavacristallo e lavaproiettori
Quando si attiva il tergicristallo, indica
u n l i v e l l o i n s u f fi c i e n t e d i l i q u i d o .
Riempire il serbatoio del liquido lava-
cristallo e lavaproiettori.
Spia livello olio motore
Indica un livello critico di olio motore
( i n s u f fi c i e n t e ) .
SPIE DEL DISPLAY PER IL QUADRO STRUMENTI
Queste spie si accendono sul display
del quadro strumenti. Spia STOP
Se si accende da sola, indica un'ano-
malia del servosterzo.
Si accende insieme alle spie di pressio-
ne olio motore, di temperatura liquido di
raffreddamento, del sistema di frenata o
di ruota forata.
È indispensabile fermarsi.
Rivolgersi alla rete PEUGEOT.
Spia di ruota forata
Indica la presenza di una o più ruote
forate.
Un messaggio sul display multifunzione
c o n s e n t e d i i d e n t i fi c a r e l a o l e r u o t e i n -
teressate.
È abbinata con la spia STOP .
È indispensabile fermarsi.
Rivolgersi alla rete PEUGEOT.
È indispensabile fermarsi.
Sostituire la ruota danneggiata e farla
riparare presso la rete PEUGEOT.
Page 22 of 249
1CONTROLLO di MARCIA
23

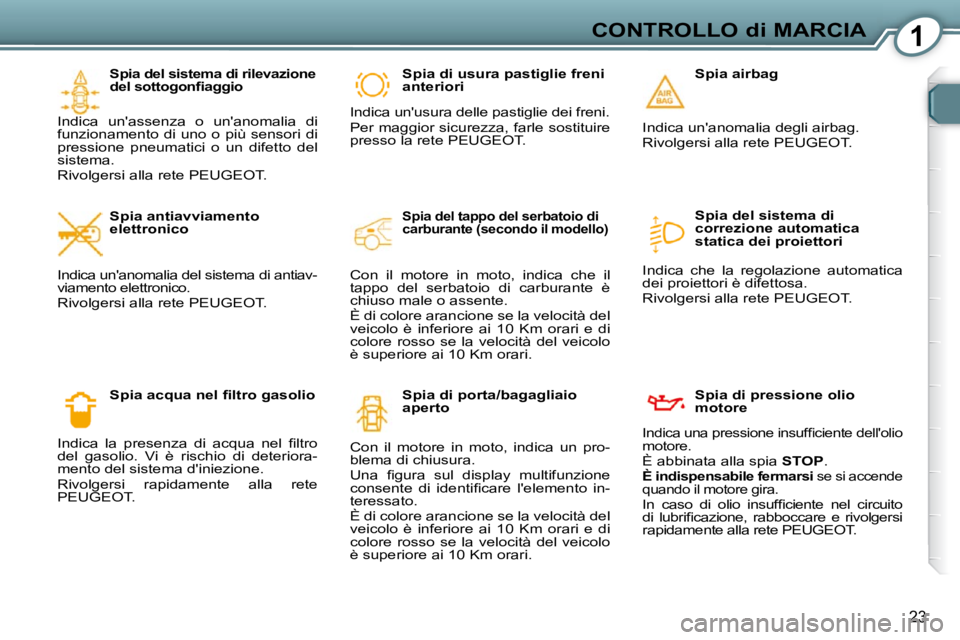

Spia del sistema di rilevazione
d e l s o t t o g o n fi a g g i o
Indica un'assenza o un'anomalia di
funzionamento di uno o più sensori di
pressione pneumatici o un difetto del
sistema.
Rivolgersi alla rete PEUGEOT. Spia antiavviamento
elettronico
Indica un'anomalia del sistema di antiav-
viamento elettronico.
Rivolgersi alla rete PEUGEOT. Spia di usura pastiglie freni
anteriori
Indica un'usura delle pastiglie dei freni.
Per maggior sicurezza, farle sostituire
presso la rete PEUGEOT.
Spia del tappo del serbatoio di
carburante (secondo il modello)
Con il motore in moto, indica che il
tappo del serbatoio di carburante è
chiuso male o assente.
È di colore arancione se la velocità del
veicolo è inferiore ai 10 Km orari e di
colore rosso se la velocità del veicolo
è superiore ai 10 Km orari.
S p i a a c q u a n e l fi l t r o g a s o l i o
I n d i c a l a p r e s e n z a d i a c q u a n e l fi l t r o
del gasolio. Vi è rischio di deteriora-
mento del sistema d'iniezione.
Rivolgersi rapidamente alla rete
PEUGEOT. Spia di porta/bagagliaio
aperto
Con il motore in moto, indica un pro-
blema di chiusura.
U n a fi g u r a s u l d i s p l a y m u l t i f u n z i o n e
c o n s e n t e d i i d e n t i fi c a r e l ' e l e m e n t o i n -
teressato.
È di colore arancione se la velocità del
veicolo è inferiore ai 10 Km orari e di
colore rosso se la velocità del veicolo
è superiore ai 10 Km orari. Spia airbag
Indica un'anomalia degli airbag.
Rivolgersi alla rete PEUGEOT.
Spia del sistema di
correzione automatica
statica dei proiettori
Indica che la regolazione automatica
dei proiettori è difettosa.
Rivolgersi alla rete PEUGEOT.
Spia di pressione olio
motore
I n d i c a u n a p r e s s i o n e i n s u f fi c i e n t e d e l l ' o l i o motore. È abbinata alla spia STOP .
È indispensabile fermarsi se si accende
quando il motore gira.
I n c a s o d i o l i o i n s u f fi c i e n t e n e l c i r c u i t o
d i l u b r i fi c a z i o n e , r a b b o c c a r e e r i v o l g e r s i
rapidamente alla rete PEUGEOT.
Page 23 of 249
1CONTROLLO di MARCIA
24

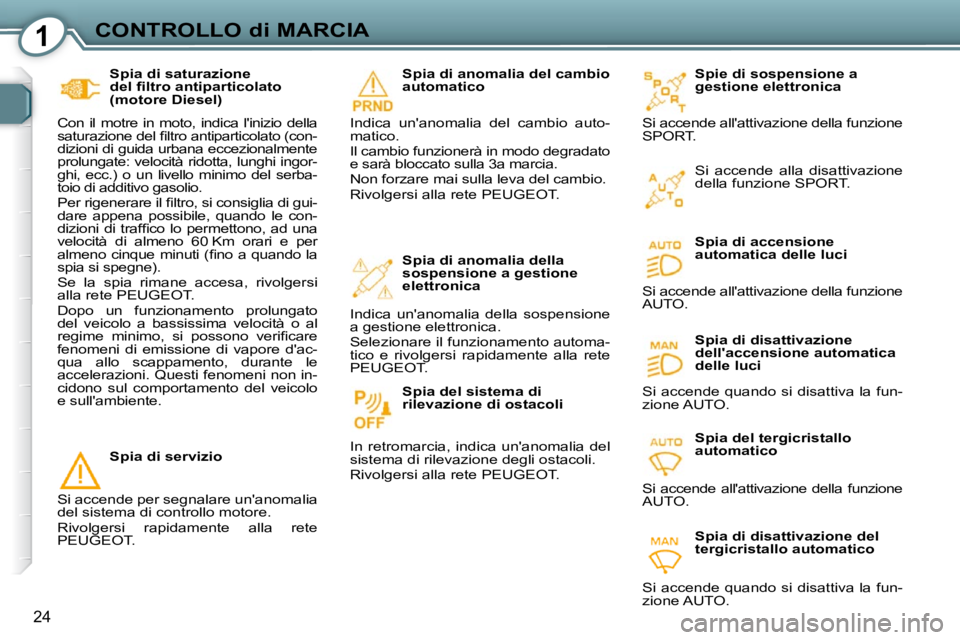

Spia di saturazione
d e l fi l t r o a n t i p a r t i c o l a t o
(motore Diesel)
Con il motre in moto, indica l'inizio della
s a t u r a z i o n e d e l fi l t r o a n t i p a r t i c o l a t o ( c o n -
dizioni di guida urbana eccezionalmente
prolungate: velocità ridotta, lunghi ingor-
ghi, ecc.) o un livello minimo del serba-
toio di additivo gasolio.
P e r r i g e n e r a r e i l fi l t r o , s i c o n s i g l i a d i g u i -
dare appena possibile, quando le con-
d i z i o n i d i t r a f fi c o l o p e r m e t t o n o , a d u n a
velocità di almeno 60 Km orari e per
a l m e n o c i n q u e m i n u t i ( fi n o a q u a n d o l a
spia si spegne).
Se la spia rimane accesa, rivolgersi
alla rete PEUGEOT.
Dopo un funzionamento prolungato
del veicolo a bassissima velocità o al
r e g i m e m i n i m o , s i p o s s o n o v e r i fi c a r e
fenomeni di emissione di vapore d'ac-
qua allo scappamento, durante le
accelerazioni. Questi fenomeni non in-
cidono sul comportamento del veicolo
e sull'ambiente.
Spia di servizio
Si accende per segnalare un'anomalia
del sistema di controllo motore.
Rivolgersi rapidamente alla rete
PEUGEOT. Spia di anomalia del cambio
automatico
Indica un'anomalia del cambio auto-
matico.
Il cambio funzionerà in modo degradato
e sarà bloccato sulla 3a marcia.
Non forzare mai sulla leva del cambio.
Rivolgersi alla rete PEUGEOT.
Spia di anomalia della
sospensione a gestione
elettronica
Indica un'anomalia della sospensione
a gestione elettronica.
Selezionare il funzionamento automa-
tico e rivolgersi rapidamente alla rete
PEUGEOT. Spia del sistema di
rilevazione di ostacoli
In retromarcia, indica un'anomalia del
sistema di rilevazione degli ostacoli.
Rivolgersi alla rete PEUGEOT. Spie di sospensione a
gestione elettronica
Si accende all'attivazione della funzione
SPORT. Si accende alla disattivazione
della funzione SPORT.
Spia di accensione
automatica delle luci
Spia di disattivazione
dell'accensione automatica
delle luci
Spia del tergicristallo
automatico
Spia di disattivazione del
tergicristallo automatico
Si accende all'attivazione della funzione
AUTO.
Si accende quando si disattiva la fun-
zione AUTO.
Si accende all'attivazione della funzione
AUTO.
Si accende quando si disattiva la fun-
zione AUTO.
Page 24 of 249
1CONTROLLO di MARCIA
25

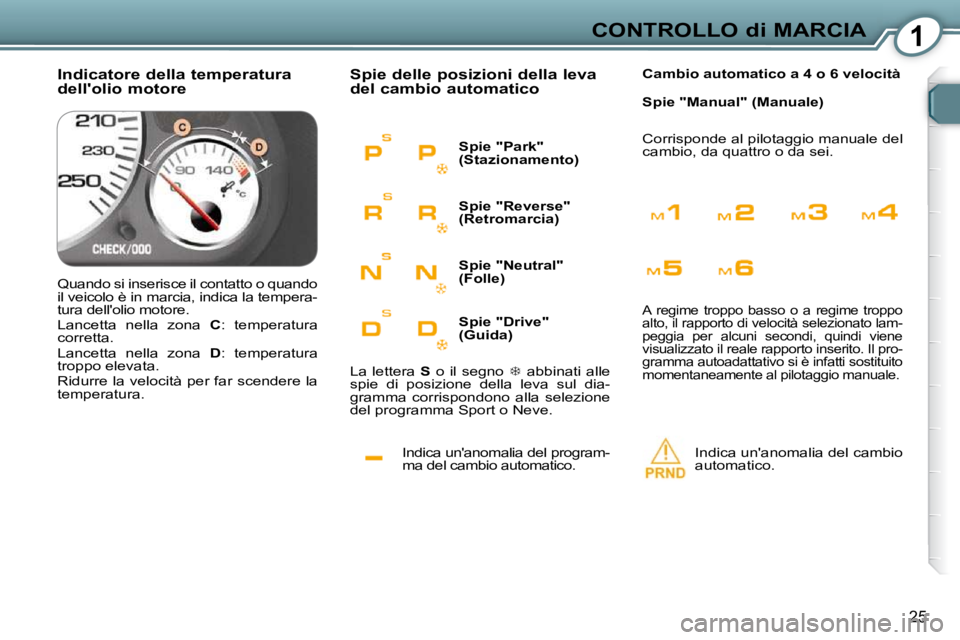

Indica un'anomalia del program-
ma del cambio automatico.
Spie delle posizioni della leva
del cambio automatico
Indica un'anomalia del cambio
automatico.
Cambio automatico a 4 o 6 velocità
Spie "Park"
(Stazionamento)
Spie "Reverse"
(Retromarcia)
Spie "Neutral"
(Folle)
Spie "Drive"
(Guida)
La lettera S o il segno abbinati alle
spie di posizione della leva sul dia-
gramma corrispondono alla selezione
del programma Sport o Neve. Corrisponde al pilotaggio manuale del
cambio, da quattro o da sei.
A regime troppo basso o a regime troppo
alto, il rapporto di velocità selezionato lam-
peggia per alcuni secondi, quindi viene
visualizzato il reale rapporto inserito. Il pro-
gramma autoadattativo si è infatti sostituito
momentaneamente al pilotaggio manuale.
Indicatore della temperatura
dell'olio motore
Quando si inserisce il contatto o quando
il veicolo è in marcia, indica la tempera-
tura dell'olio motore.
Lancetta nella zona
C : temperatura
corretta.
Lancetta nella zona D : temperatura
troppo elevata.
Ridurre la velocità per far scendere la
temperatura. Spie "Manual" (Manuale)
Page 25 of 249
1CONTROLLO di MARCIA
26

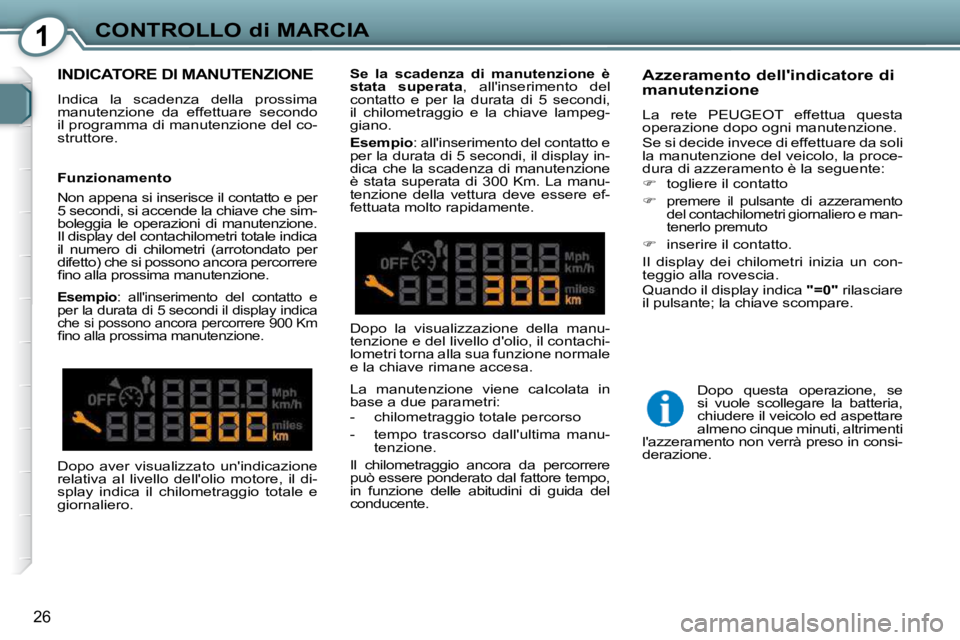

INDICATORE DI MANUTENZIONE
Indica la scadenza della prossima
manutenzione da effettuare secondo
il programma di manutenzione del co-
struttore. Azzeramento dell'indicatore di
manutenzione
La rete PEUGEOT effettua questa
operazione dopo ogni manutenzione.
Se si decide invece di effettuare da soli
la manutenzione del veicolo, la proce-
dura di azzeramento è la seguente:
togliere il contatto
premere il pulsante di azzeramento
del contachilometri giornaliero e man-
tenerlo premuto
inserire il contatto.
Il display dei chilometri inizia un con-
teggio alla rovescia.
Quando il display indica "=0" rilasciare
il pulsante; la chiave scompare.
Dopo aver visualizzato un'indicazione
relativa al livello dell'olio motore, il di-
splay indica il chilometraggio totale e
giornaliero.
Se la scadenza di manutenzione è
stata superata , all'inserimento del
contatto e per la durata di 5 secondi,
il chilometraggio e la chiave lampeg-
giano.
Esempio : all'inserimento del contatto e
per la durata di 5 secondi, il display in-
dica che la scadenza di manutenzione
è stata superata di 300 Km. La manu-
tenzione della vettura deve essere ef-
fettuata molto rapidamente.
Dopo la visualizzazione della manu-
tenzione e del livello d'olio, il contachi-
lometri torna alla sua funzione normale
e la chiave rimane accesa.
La manutenzione viene calcolata in
base a due parametri:
- chilometraggio totale percorso
- tempo trascorso dall'ultima manu- tenzione.
Il chilometraggio ancora da percorrere
può essere ponderato dal fattore tempo,
in funzione delle abitudini di guida del
conducente.
Funzionamento
Non appena si inserisce il contatto e per
5 secondi, si accende la chiave che sim-
boleggia le operazioni di manutenzione.
Il display del contachilometri totale indica
il numero di chilometri (arrotondato per
difetto) che si possono ancora percorrere
fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio : all'inserimento del contatto e
per la durata di 5 secondi il display indica
che si possono ancora percorrere 900 Km fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
Dopo questa operazione, se
si vuole scollegare la batteria,
chiudere il veicolo ed aspettare
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in consi-
derazione.
Page 26 of 249

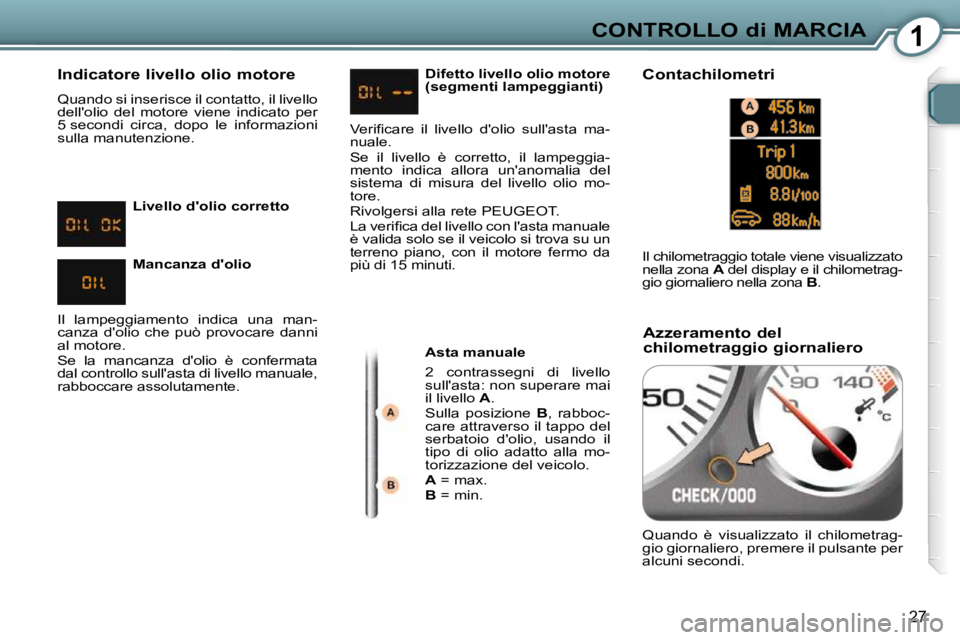

1CONTROLLO di MARCIA
27
Indicatore livello olio motore
Quando si inserisce il contatto, il livello
dell'olio del motore viene indicato per
5 secondi circa, dopo le informazioni
sulla manutenzione. Asta manuale
2 contrassegni di livello
sull'asta: non superare mai
il livello A .
Sulla posizione B , rabboc-
care attraverso il tappo del
serbatoio d'olio, usando il
tipo di olio adatto alla mo-
torizzazione del veicolo.
A = max.
B = min. Azzeramento del
chilometraggio giornaliero
Livello d'olio corretto
Mancanza d'olio
Il lampeggiamento indica una man-
canza d'olio che può provocare danni
al motore.
Se la mancanza d'olio è confermata
dal controllo sull'asta di livello manuale,
rabboccare assolutamente. Difetto livello olio motore
(segmenti lampeggianti)
V e r i fi c a r e i l l i v e l l o d ' o l i o s u l l ' a s t a m a -
nuale.
Se il livello è corretto, il lampeggia-
mento indica allora un'anomalia del
sistema di misura del livello olio mo-
tore.
Rivolgersi alla rete PEUGEOT.
L a v e r i fi c a d e l l i v e l l o c o n l ' a s t a m a n u a l e
è valida solo se il veicolo si trova su un
terreno piano, con il motore fermo da
più di 15 minuti. Il chilometraggio totale viene visualizzato
nella zona
A del display e il chilometrag-
gio giornaliero nella zona B .
Contachilometri
Quando è visualizzato il chilometrag-
gio giornaliero, premere il pulsante per
alcuni secondi.
Page 27 of 249

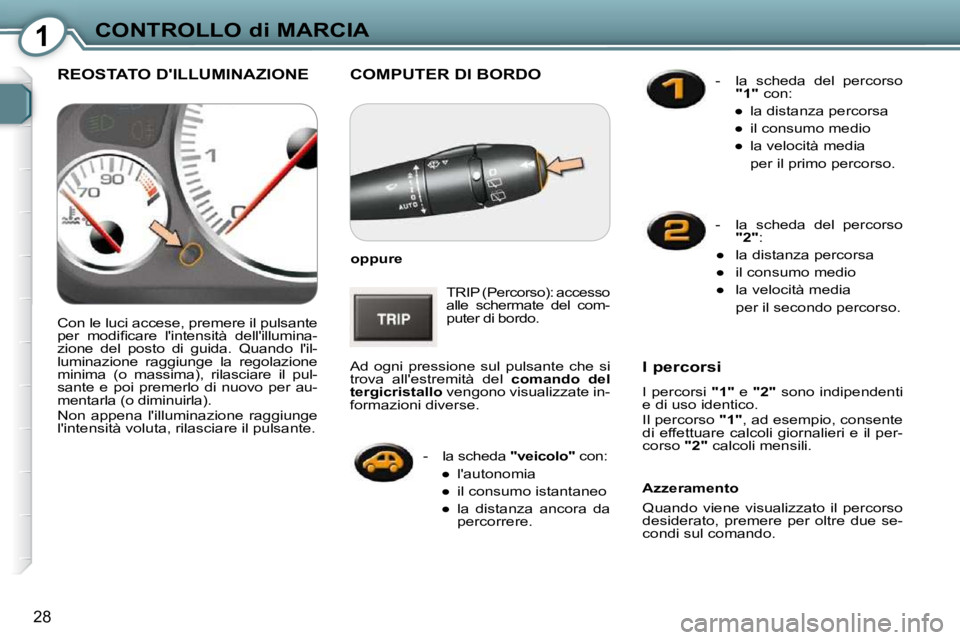

1CONTROLLO di MARCIA
28
COMPUTER DI BORDO
oppure
TRIP (Percorso): accesso
alle schermate del com-
puter di bordo.
Ad ogni pressione sul pulsante che si
trova all'estremità del comando del
tergicristallo vengono visualizzate in-
formazioni diverse.
REOSTATO D'ILLUMINAZIONE
Azzeramento
Quando viene visualizzato il percorso
desiderato, premere per oltre due se-
condi sul comando.
Con le luci accese, premere il pulsante
p e r m o d i fi c a r e l ' i n t e n s i t à d e l l ' i l l u m i n a -
zione del posto di guida. Quando l'il-
luminazione raggiunge la regolazione
minima (o massima), rilasciare il pul-
sante e poi premerlo di nuovo per au-
mentarla (o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
- la scheda "veicolo" con:
Page 28 of 249
1CONTROLLO di MARCIA
28
COMPUTER DI BORDO
oppure
TRIP (Percorso): accesso
alle schermate del com-
puter di bordo.
Ad ogni pressione sul pulsante che si
trova all'estremità del comando del
tergicristallo vengono visualizzate in-
formazioni diverse.
REOSTATO D'ILLUMINAZIONE
Azzeramento
Quando viene visualizzato il percorso
desiderato, premere per oltre due se-
condi sul comando.
Con le luci accese, premere il pulsante
p e r m o d i fi c a r e l ' i n t e n s i t à d e l l ' i l l u m i n a -
zione del posto di guida. Quando l'il-
luminazione raggiunge la regolazione
minima (o massima), rilasciare il pul-
sante e poi premerlo di nuovo per au-
mentarla (o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
- la scheda "veicolo" con:
Page 29 of 249

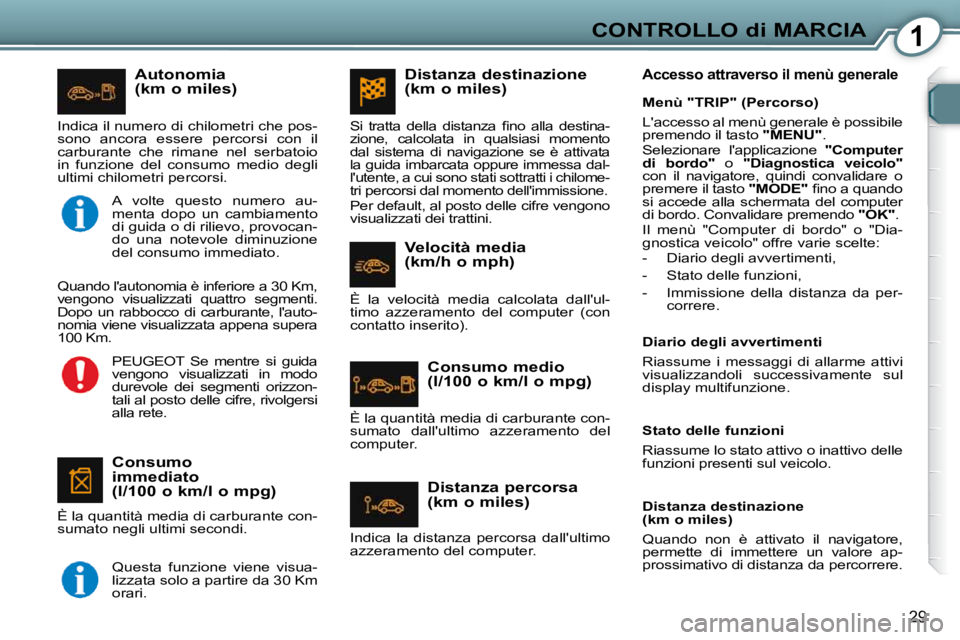

1CONTROLLO di MARCIA
29
Autonomia
(km o miles)
Consumo
immediato
(l/100 o km/l o mpg)
È la quantità media di carburante con-
sumato negli ultimi secondi.
Indica il numero di chilometri che pos-
sono ancora essere percorsi con il
carburante che rimane nel serbatoio
in funzione del consumo medio degli
ultimi chilometri percorsi.
Distanza destinazione
(km o miles)
Velocità media
(km/h o mph) Menù "TRIP" (Percorso)
L'accesso al menù generale è possibile
premendo il tasto
"MENU" .
Selezionare l'applicazione "Computer
di bordo" o "Diagnostica veicolo"
con il navigatore, quindi convalidare o
premere il tasto "MODE" fi n o a q u a n d o
si accede alla schermata del computer
di bordo. Convalidare premendo "OK" .
Il menù "Computer di bordo" o "Dia-
gnostica veicolo" offre varie scelte:
- Diario degli avvertimenti,
- Stato delle funzioni,
- Immissione della distanza da per- correre.
Consumo medio
(l/100 o km/l o mpg)
Distanza percorsa
(km o miles) Diario degli avvertimenti
Riassume i messaggi di allarme attivi
visualizzandoli successivamente sul
display multifunzione.
Stato delle funzioni
Riassume lo stato attivo o inattivo delle
funzioni presenti sul veicolo.
Distanza destinazione
(km o miles)
Quando non è attivato il navigatore,
permette di immettere un valore ap-
prossimativo di distanza da percorrere.
A volte questo numero au-
menta dopo un cambiamento
di guida o di rilievo, provocan-
do una notevole diminuzione
del consumo immediato.
Quando l'autonomia è inferiore a 30 Km,
vengono visualizzati quattro segmenti.
Dopo un rabbocco di carburante, l'auto-
nomia viene visualizzata appena supera
100 Km. PEUGEOT Se mentre si guida
vengono visualizzati in modo
durevole dei segmenti orizzon-
tali al posto delle cifre, rivolgersi
alla rete.
Questa funzione viene visua-
lizzata solo a partire da 30 Km
orari.
S i t r a t t a d e l l a d i s t a n z a fi n o a l l a d e s t i n a -
zione, calcolata in qualsiasi momento
dal sistema di navigazione se è attivata
la guida imbarcata oppure immessa dal-
l'utente, a cui sono stati sottratti i chilome-
tri percorsi dal momento dell'immissione.
Per default, al posto delle cifre vengono
visualizzati dei trattini.
È la quantità media di carburante con-
sumato dall'ultimo azzeramento del
computer.
Indica la distanza percorsa dall'ultimo
azzeramento del computer.
Accesso attraverso il menù generale
È la velocità media calcolata dall'ul-
timo azzeramento del computer (con
contatto inserito).
Page 30 of 249

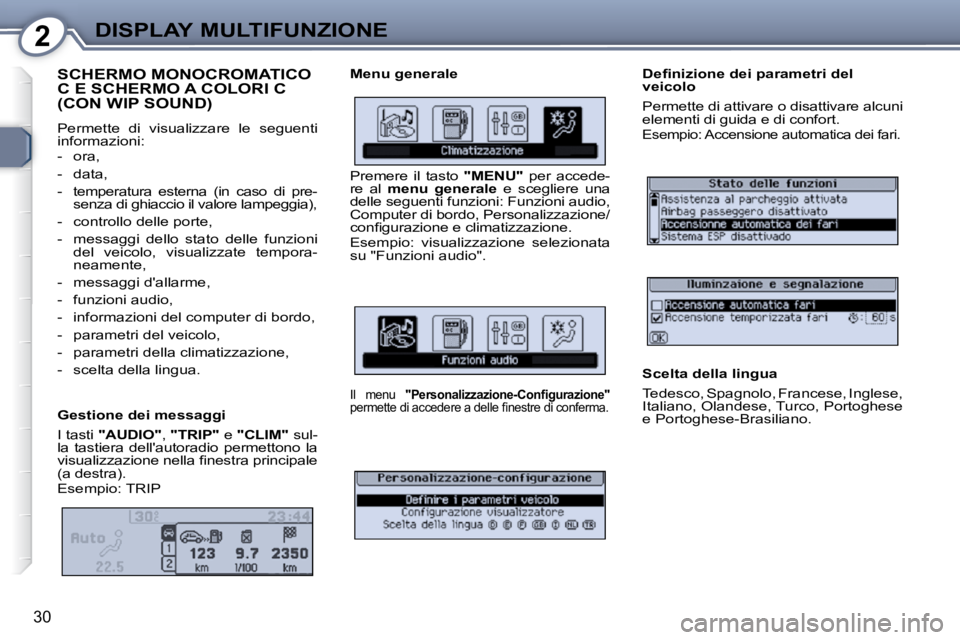

2DISPLAY MULTIFUNZIONE
30
SCHERMO MONOCROMATICO C E SCHERMO A COLORI C (CON WIP SOUND)
Permette di visualizzare le seguenti
informazioni:
- ora,
- data,
- temperatura esterna (in caso di pre-senza di ghiaccio il valore lampeggia),
- controllo delle porte,
- messaggi dello stato delle funzioni del veicolo, visualizzate tempora-
neamente,
- messaggi d'allarme,
- funzioni audio,
- informazioni del computer di bordo,
- parametri del veicolo,
- parametri della climatizzazione,
- scelta della lingua. Menu generale
D e fi n i z i o n e d e i p a r a m e t r i d e l
v e i c o l o
Permette di attivare o disattivare alcuni
elementi di guida e di confort.
Esempio: Accensione automatica dei fari.
Premere il tasto "MENU" per accede-
re al m e n u g e n e r a l e e scegliere una
delle seguenti funzioni: Funzioni audio,
Computer di bordo, Personalizzazione/
c o n fi g u r a z i o n e e c l i m a t i z z a z i o n e .
Esempio: visualizzazione selezionata
su "Funzioni audio".
Il menu " P e r s o n a l i z z a z i o n e - C o n fi g u r a z i o n e "
p e r m e t t e d i a c c e d e r e a d e l l e fi n e s t r e d i c o n f e r m a .
G e s t i o n e d e i m e s s a g g i
I tasti "AUDIO" , "TRIP" e "CLIM" sul-
la tastiera dell'autoradio permettono la
v i s u a l i z z a z i o n e n e l l a fi n e s t r a p r i n c i p a l e
(a destra).
Esempio: TRIP S c e l t a d e l l a l i n g u a
Tedesco, Spagnolo, Francese, Inglese,
Italiano, Olandese, Turco, Portoghese
e Portoghese-Brasiliano.
