1010PRAKTISCHE INFORMATIE
122

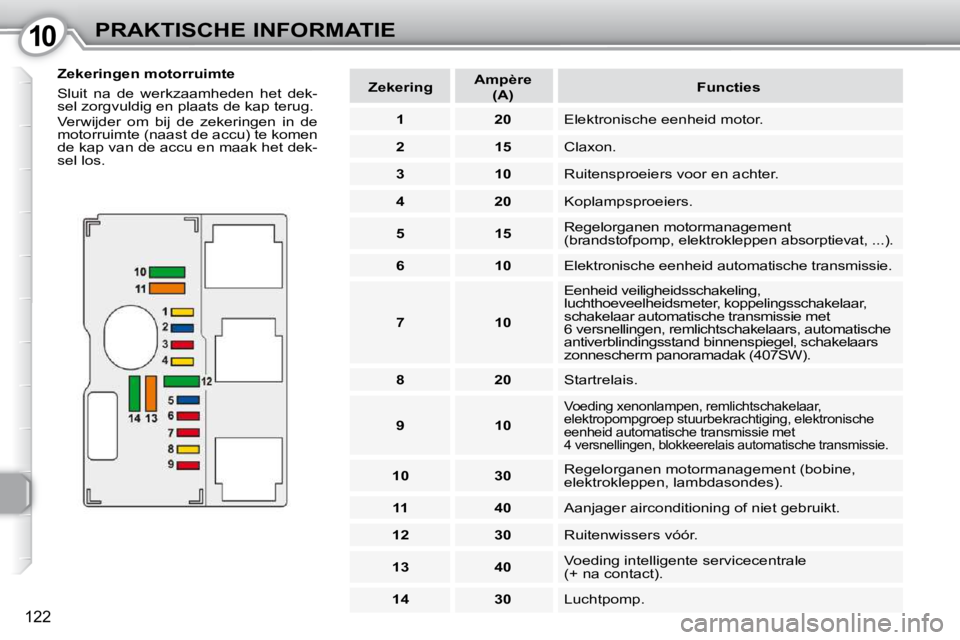

Zekeringen motorruimte
Sluit na de werkzaamheden het dek-
sel zorgvuldig en plaats de kap terug.
Verwijder om bij de zekeringen in de
motorruimte (naast de accu) te komen
de kap van de accu en maak het dek-
sel los.
Zekering
Ampère
(A)
Functies
1 20 Elektronische eenheid motor.
2 15 Claxon.
3 10 Ruitensproeiers voor en achter.
4 20 Koplampsproeiers.
5 15 Regelorganen motormanagement
(brandstofpomp, elektrokleppen absorptievat, ...).
6 10 Elektronische eenheid automatische transmissie.
7 10 Eenheid veiligheidsschakeling,
luchthoeveelheidsmeter, koppelingsschakelaar,
schakelaar automatische transmissie met
6 versnellingen, remlichtschakelaars, automatische
antiverblindingsstand binnenspiegel, schakelaars
zonnescherm panoramadak (407SW).
8 20 Startrelais.
9 10
Voeding xenonlampen, remlichtschakelaar,
elektropompgroep stuurbekrachtiging, elektronische
eenheid automatische transmissie met
4 versnellingen, blokkeerelais automatische transmi ssie.
10 30 Regelorganen motormanagement (bobine,
elektrokleppen, lambdasondes).
11 40 Aanjager airconditioning of niet gebruikt.
12 30 Ruitenwissers vóór.
13 40 Voeding intelligente servicecentrale
(+ na contact).
14 30 Luchtpomp.
Page 142 of 247

1010PRAKTISCHE INFORMATIE
123

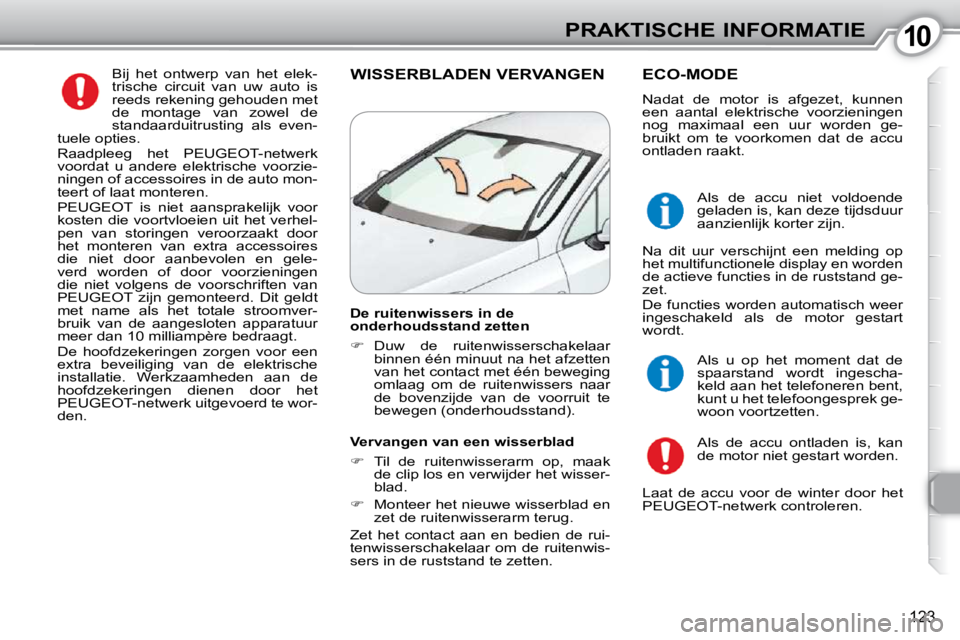

Bij het ontwerp van het elek-
trische circuit van uw auto is
reeds rekening gehouden met
de montage van zowel de
standaarduitrusting als even-
tuele opties.
Raadpleeg het PEUGEOT-netwerk
voordat u andere elektrische voorzie-
ningen of accessoires in de auto mon-
teert of laat monteren.
PEUGEOT is niet aansprakelijk voor
kosten die voortvloeien uit het verhel-
pen van storingen veroorzaakt door
het monteren van extra accessoires
die niet door aanbevolen en gele-
verd worden of door voorzieningen
die niet volgens de voorschriften van
PEUGEOT zijn gemonteerd. Dit geldt
met name als het totale stroomver-
bruik van de aangesloten apparatuur
meer dan 10 milliampère bedraagt.
De hoofdzekeringen zorgen voor een
extra beveiliging van de elektrische
installatie. Werkzaamheden aan de
hoofdzekeringen dienen door het
PEUGEOT-netwerk uitgevoerd te wor-
den. WISSERBLADEN VERVANGEN ECO-MODE
Nadat de motor is afgezet, kunnen
een aantal elektrische voorzieningen
nog maximaal een uur worden ge-
bruikt om te voorkomen dat de accu
ontladen raakt.
Als de accu ontladen is, kan
de motor niet gestart worden.
Als u op het moment dat de
spaarstand wordt ingescha-
keld aan het telefoneren bent,
kunt u het telefoongesprek ge-
woon voortzetten.
De ruitenwissers in de
onderhoudsstand zetten
Duw de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact met één beweging
omlaag om de ruitenwissers naar
de bovenzijde van de voorruit te
bewegen (onderhoudsstand).
Vervangen van een wisserblad
Til de ruitenwisserarm op, maak
de clip los en verwijder het wisser-
blad.
Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.
Zet het contact aan en bedien de rui-
tenwisserschakelaar om de ruitenwis-
sers in de ruststand te zetten. Als de accu niet voldoende
geladen is, kan deze tijdsduur
aanzienlijk korter zijn.
Na dit uur verschijnt een melding op
het multifunctionele display en worden
de actieve functies in de ruststand ge-
zet.
De functies worden automatisch weer
ingeschakeld als de motor gestart
wordt.
Laat de accu voor de winter door het
PEUGEOT-netwerk controleren.
Page 143 of 247

1010PRAKTISCHE INFORMATIE
123
Bij het ontwerp van het elek-
trische circuit van uw auto is
reeds rekening gehouden met
de montage van zowel de
standaarduitrusting als even-
tuele opties.
Raadpleeg het PEUGEOT-netwerk
voordat u andere elektrische voorzie-
ningen of accessoires in de auto mon-
teert of laat monteren.
PEUGEOT is niet aansprakelijk voor
kosten die voortvloeien uit het verhel-
pen van storingen veroorzaakt door
het monteren van extra accessoires
die niet door aanbevolen en gele-
verd worden of door voorzieningen
die niet volgens de voorschriften van
PEUGEOT zijn gemonteerd. Dit geldt
met name als het totale stroomver-
bruik van de aangesloten apparatuur
meer dan 10 milliampère bedraagt.
De hoofdzekeringen zorgen voor een
extra beveiliging van de elektrische
installatie. Werkzaamheden aan de
hoofdzekeringen dienen door het
PEUGEOT-netwerk uitgevoerd te wor-
den. WISSERBLADEN VERVANGEN ECO-MODE
Nadat de motor is afgezet, kunnen
een aantal elektrische voorzieningen
nog maximaal een uur worden ge-
bruikt om te voorkomen dat de accu
ontladen raakt.
Als de accu ontladen is, kan
de motor niet gestart worden.
Als u op het moment dat de
spaarstand wordt ingescha-
keld aan het telefoneren bent,
kunt u het telefoongesprek ge-
woon voortzetten.
De ruitenwissers in de
onderhoudsstand zetten
Duw de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact met één beweging
omlaag om de ruitenwissers naar
de bovenzijde van de voorruit te
bewegen (onderhoudsstand).
Vervangen van een wisserblad
Til de ruitenwisserarm op, maak
de clip los en verwijder het wisser-
blad.
Monteer het nieuwe wisserblad en
zet de ruitenwisserarm terug.
Zet het contact aan en bedien de rui-
tenwisserschakelaar om de ruitenwis-
sers in de ruststand te zetten. Als de accu niet voldoende
geladen is, kan deze tijdsduur
aanzienlijk korter zijn.
Na dit uur verschijnt een melding op
het multifunctionele display en worden
de actieve functies in de ruststand ge-
zet.
De functies worden automatisch weer
ingeschakeld als de motor gestart
wordt.
Laat de accu voor de winter door het
PEUGEOT-netwerk controleren.
Page 144 of 247

1010PRAKTISCHE INFORMATIE
124
Starten met een hulpaccu:
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel aan op de (-) pool van de hulpaccu,
- sluit het andere uiteinde van de groe- ne of zwarte kabel aan op een zo
ver mogelijk van de accu verwijderd
massapunt van de te starten auto,
- stel de startmotor in werking en laat de motor draaien,
- wacht tot de motor stationair draait en neem dan de kabels los.
ACCU (IN DE MOTORRUIMTE)
Losnemen/aansluiten van de
accukabels
1. Zet de vergrendeling A omhoog.
2. Plaats de geopende accupoolklem
van de kabel op de (+) pool van de
accu.
3. Druk de accupoolklem in tot de
borging B op zijn plaats valt.
4. Houd de accupoolklem ingedrukt
en zet de vergrendeling omlaag om
de accupoolklem te vergrendelen.
Het is raadzaam de accu los
te koppelen als uw auto lan-
ger dan een maand buiten ge-
bruik is.
Laden met behulp van een
acculader:
- maak de accupoolklemmen los,
- volg de aanwijzingen van de fabri-
kant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (-) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze
bedekt zijn met een (witte of groe-
ne) oxidatielaag, neem dan de ac-
cukabels los en reinig de polen en
de klemmen.
Forceer het aansluiten van
de accupoolklem niet. Als de
accupooklem niet goed is ge-
plaatst, kan deze niet worden
vergrendeld.
Herhaal de procedure in dat geval.
Page 145 of 247

1010PRAKTISCHE INFORMATIE
125

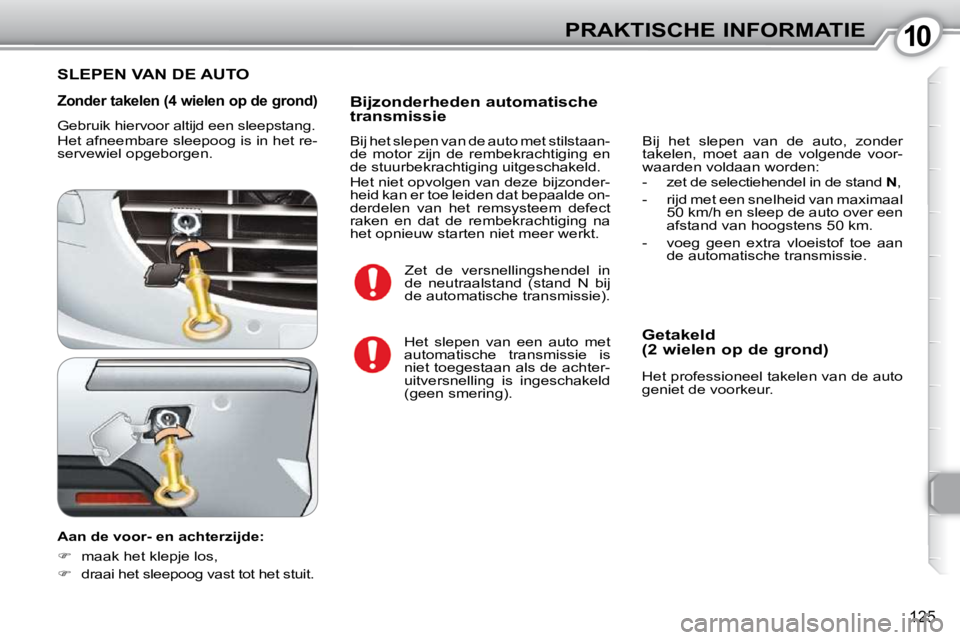

Zonder takelen (4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.
Het afneembare sleepoog is in het re-
servewiel opgeborgen.
Aan de voor- en achterzijde:
maak het klepje los,
draai het sleepoog vast tot het stuit. Bijzonderheden automatische
transmissie
Bij het slepen van de auto met stilstaan-
de motor zijn de rembekrachtiging en
de stuurbekrachtiging uitgeschakeld.
Het niet opvolgen van deze bijzonder-
heid kan er toe leiden dat bepaalde on-
derdelen van het remsysteem defect
raken en dat de rembekrachtiging na
het opnieuw starten niet meer werkt.
SLEPEN VAN DE AUTO
Getakeld
(2 wielen op de grond)
Het professioneel takelen van de auto
geniet de voorkeur.
Zet de versnellingshendel in
de neutraalstand (stand N bij
de automatische transmissie).
Het slepen van een auto met
automatische transmissie is
niet toegestaan als de achter-
uitversnelling is ingeschakeld
(geen smering). Bij het slepen van de auto, zonder
takelen, moet aan de volgende voor-
waarden voldaan worden:
- zet de selectiehendel in de stand
N ,
- rijd met een snelheid van maximaal 50 km/h en sleep de auto over een
afstand van hoogstens 50 km.
- voeg geen extra vloeistof toe aan de automatische transmissie.
Page 146 of 247

1010PRAKTISCHE INFORMATIE
126

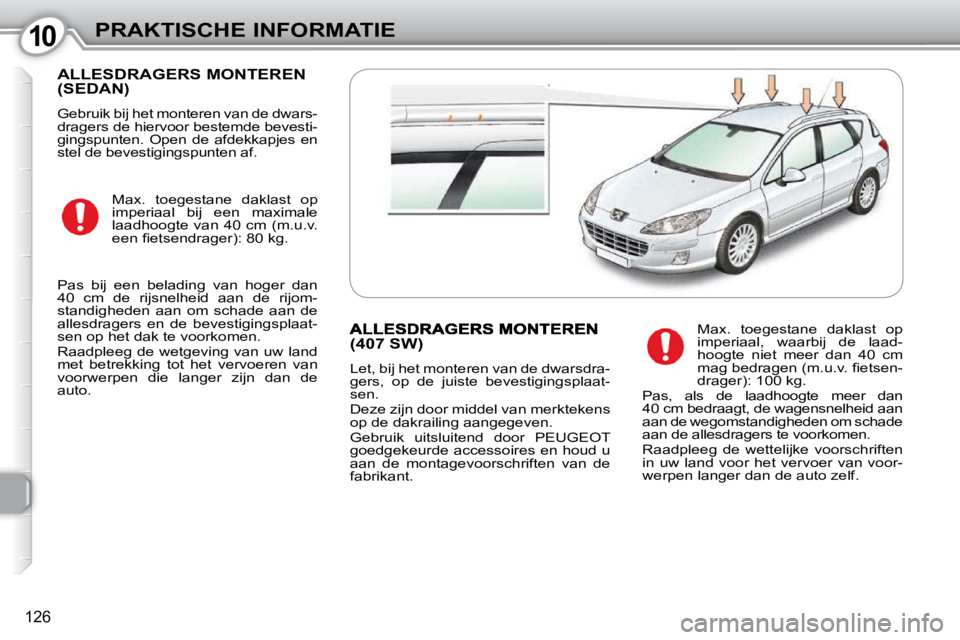

ALLESDRAGERS MONTEREN (SEDAN)
Gebruik bij het monteren van de dwars-
dragers de hiervoor bestemde bevesti-
gingspunten. Open de afdekkapjes en
stel de bevestigingspunten af. Max. toegestane daklast op
imperiaal bij een maximale
laadhoogte van 40 cm (m.u.v.
e e n fi e t s e n d r a g e r ) : 8 0 k g .
Pas bij een belading van hoger dan
40 cm de rijsnelheid aan de rijom-
standigheden aan om schade aan de
allesdragers en de bevestigingsplaat-
sen op het dak te voorkomen.
Raadpleeg de wetgeving van uw land
met betrekking tot het vervoeren van
voorwerpen die langer zijn dan de
auto.
(407 SW)
Let, bij het monteren van de dwarsdra-
gers, op de juiste bevestigingsplaat-
sen.
Deze zijn door middel van merktekens
op de dakrailing aangegeven.
Gebruik uitsluitend door PEUGEOT
goedgekeurde accessoires en houd u
aan de montagevoorschriften van de
fabrikant. Max. toegestane daklast op
imperiaal, waarbij de laad-
hoogte niet meer dan 40 cm
m a g b e d r a g e n ( m . u . v . fi e t s e n -
drager): 100 kg.
Pas, als de laadhoogte meer dan
40 cm bedraagt, de wagensnelheid aan
aan de wegomstandigheden om schade
aan de allesdragers te voorkomen.
Raadpleeg de wettelijke voorschriften
in uw land voor het vervoer van voor-
werpen langer dan de auto zelf.
Page 147 of 247

1010PRAKTISCHE INFORMATIE
127
Let in elk geval goed op de aanwijzing
van de koelvloeistoftemperatuurmeter. Verlichting TREKKEN VAN EEN AANHANGER, EEN CARAVAN...
Het is raadzaam om gebruik te ma-
ken van een originele trekhaak van
PEUGEOT met bedrading, die reeds
bij het ontwerp van de auto is getest
en gehomologeerd, en deze door het
PEUGEOT-netwerk te laten monteren.
Als montage van de trekhaak niet door
het PEUGEOT-netwerk wordt uitge-
voerd, moet bij de montage gebruik
worden gemaakt van de elektrische
aansluitingen aan de achterzijde van
de auto en moeten de voorschriften
van de fabrikant worden opgevolgd.
Adviezen
Verdeling gewicht: verdeel het ge-
wicht in de caravan/ aanhanger gelijk-
matig en houd u aan de toegestane
kogeldruk.
Koeling: het trekken van een aanhan-
ger op een helling veroorzaakt een ho-
gere koelvloeistoftemperatuur.
De koelventilator wordt elektrisch be-
diend en is niet afhankelijk van het
motortoerental.
Laat bij een auto met HDi-motor na
zware gebruiksomstandigheden (trek-
ken van een aanhanger op de snel-
weg, een lange rit, ...) de motor nog
ongeveer 20 seconden stationair
draaien voordat u het contact afzet.
Dit voorkomt oververhitting na het af-
zetten van de motor.
Opmerking: bij een erg zware
belasting (het trekken van het
maximale aanhangergewicht
bij hoge temperatuur), zullen
de prestaties van de motor automatisch
afnemen en wordt bij uitvoeringen met
automatische transmissie automatisch
teruggeschakeld als de handbediende
stand is geselecteerd. Door de aircon-
ditioning uit te schakelen kunnen de
prestaties van de motor weer worden
verhoogd, waardoor het trekken van de
aanhanger minder moeite kost.
Als het verklikkerlampje van de
koelvloeistoftemperatuur gaat
branden, stop dan zo snel mo-
gelijk en zet de motor af.
Banden: controleer de bandenspan-
ning van de auto (aangegeven op de
sticker op de middenstijl aan bestuur-
derszijde) en de aanhanger en breng
deze indien nodig op de juiste waarde.
Remmen: het trekken van een aan-
hanger vergroot de remweg. Rijd met
matige snelheid, schakel tijdig terug,
rem geleidelijk.
Zijwind: de zijwindgevoeligheid van
de auto is groter. Rijd daarom soepel
en met matige snelheid. Automatisch afstellen
Om andere weggebruikers niet te ver-
blinden, stelt het systeem na ongeveer
2 minuten automatisch de hoogte van
de lichtbundel van de xenon-lampen
af, afhankelijk van de belading van de
auto. De bestuurder is dus verzekerd
van een optimale verlichting.
Page 148 of 247

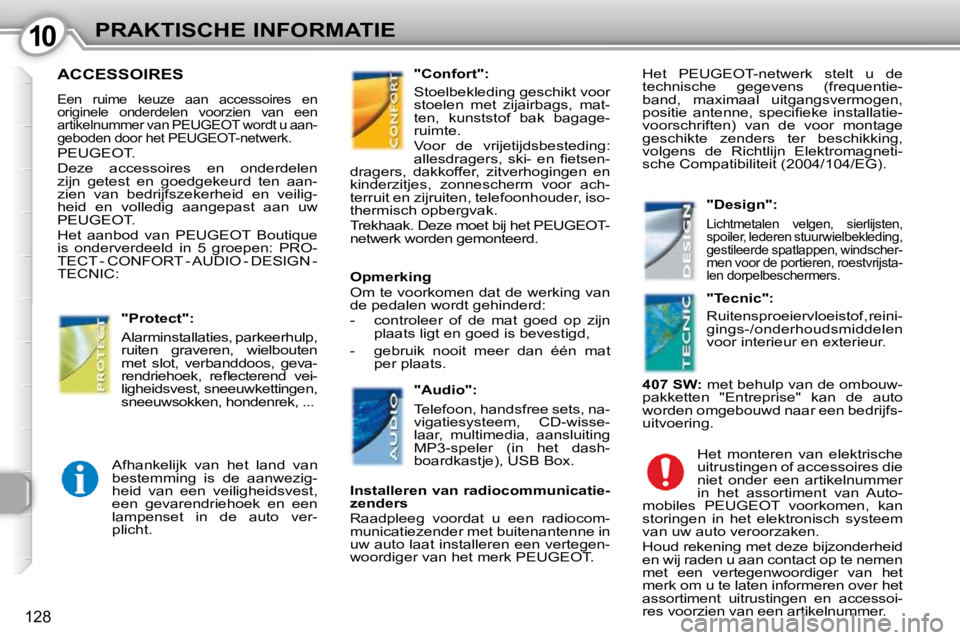

1010PRAKTISCHE INFORMATIE
128
ACCESSOIRES
Een ruime keuze aan accessoires en
originele onderdelen voorzien van een
artikelnummer van PEUGEOT wordt u aan-
geboden door het PEUGEOT-netwerk.
PEUGEOT.
Deze accessoires en onderdelen
zijn getest en goedgekeurd ten aan-
zien van bedrijfszekerheid en veilig-
heid en volledig aangepast aan uw
PEUGEOT.
Het aanbod van PEUGEOT Boutique
is onderverdeeld in 5 groepen: PRO-
TECT - CONFORT - AUDIO - DESIGN -
TECNIC: Alarminstallaties, parkeerhulp,
ruiten graveren, wielbouten
met slot, verbanddoos, geva-
r e n d r i e h o e k , r e fl e c t e r e n d v e i -
ligheidsvest, sneeuwkettingen,
sneeuwsokken, hondenrek, ...
"Protect": Stoelbekleding geschikt voor
stoelen met zijairbags, mat-
ten, kunststof bak bagage-
ruimte.
Voor de vrijetijdsbesteding:
a l l e s d r a g e r s , s k i - e n fi e t s e n -
dragers, dakkoffer, zitverhogingen en
kinderzitjes, zonnescherm voor ach-
terruit en zijruiten, telefoonhouder, iso-
thermisch opbergvak.
Trekhaak. Deze moet bij het PEUGEOT-
netwerk worden gemonteerd.
"Confort":
Telefoon, handsfree sets, na-
vigatiesysteem, CD-wisse-
laar, multimedia, aansluiting
MP3-speler (in het dash-
boardkastje), USB Box.
"Audio":
Lichtmetalen velgen, sierlijsten,
spoiler, lederen stuurwielbekleding,
gestileerde spatlappen, windscher-
men voor de portieren, roestvrijsta-
len dorpelbeschermers.
"Design":
Ruitensproeiervloeistof, reini-
gings-/onderhoudsmiddelen
voor interieur en exterieur.
"Tecnic":
Het monteren van elektrische
uitrustingen of accessoires die
niet onder een artikelnummer
in het assortiment van Auto-
mobiles PEUGEOT voorkomen, kan
storingen in het elektronisch systeem
van uw auto veroorzaken.
Houd rekening met deze bijzonderheid
en wij raden u aan contact op te nemen
met een vertegenwoordiger van het
merk om u te laten informeren over het
assortiment uitrustingen en accessoi-
res voorzien van een artikelnummer.
Opmerking
Om te voorkomen dat de werking van
de pedalen wordt gehinderd:
- controleer of de mat goed op zijn plaats ligt en goed is bevestigd,
- gebruik nooit meer dan één mat per plaats.
Afhankelijk van het land van
bestemming is de aanwezig-
heid van een veiligheidsvest,
een gevarendriehoek en een
lampenset in de auto ver-
plicht.
Installeren van radiocommunicatie-
zenders
Raadpleeg voordat u een radiocom-
municatiezender met buitenantenne in
uw auto laat installeren een vertegen-
woordiger van het merk PEUGEOT. Het PEUGEOT-netwerk stelt u de
technische gegevens (frequentie-
band, maximaal uitgangsvermogen,
p o s i t i e a n t e n n e , s p e c i fi e k e i n s t a l l a t i e -
voorschriften) van de voor montage
geschikte zenders ter beschikking,
volgens de Richtlijn Elektromagneti-
sche Compatibiliteit (2004/104/EG).
407 SW: met behulp van de ombouw-
pakketten "Entreprise" kan de auto
worden omgebouwd naar een bedrijfs-
uitvoering.
Page 149 of 247

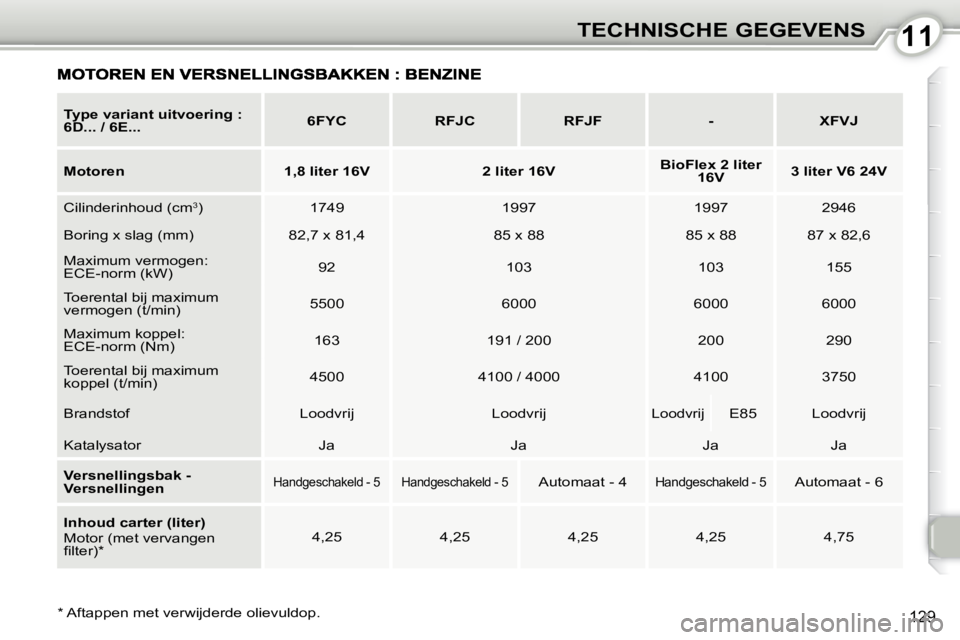

1111TECHNISCHE GEGEVENS
129 * Aftappen met verwijderde olievuldop.
Type variant uitvoering :
6D... / 6E...
6FYC RFJC RFJF - XFVJ
Motoren 1,8 liter 16V 2 liter 16V
BioFlex 2 liter
16V
3 liter V6 24V
Cilinderinhoud (cm 3
) 1749 1997 1997 2946
Boring x slag (mm) 82,7 x 81,4 85 x 88 85 x 88 87 x 82,6
Maximum vermogen:
ECE-norm (kW) 92 103 103 155
Toerental bij maximum
vermogen (t/min) 5500 6000 6000 6000
Maximum koppel:
ECE-norm (Nm) 163 191 / 200 200 290
Toerental bij maximum
koppel (t/min) 4500 4100 / 4000 4100 3750
Brandstof Loodvrij Loodvrij
Loodvrij E85 Loodvrij
Katalysator Ja Ja Ja Ja
Versnellingsbak -
Versnellingen
Handgeschakeld - 5 Handgeschakeld - 5 Automaat - 4 Handgeschakeld - 5 Automaat - 6
Inhoud carter (liter)
Motor (met vervangen
fi l t e r ) * 4,25 4,25 4,25 4,25 4,75
Page 150 of 247

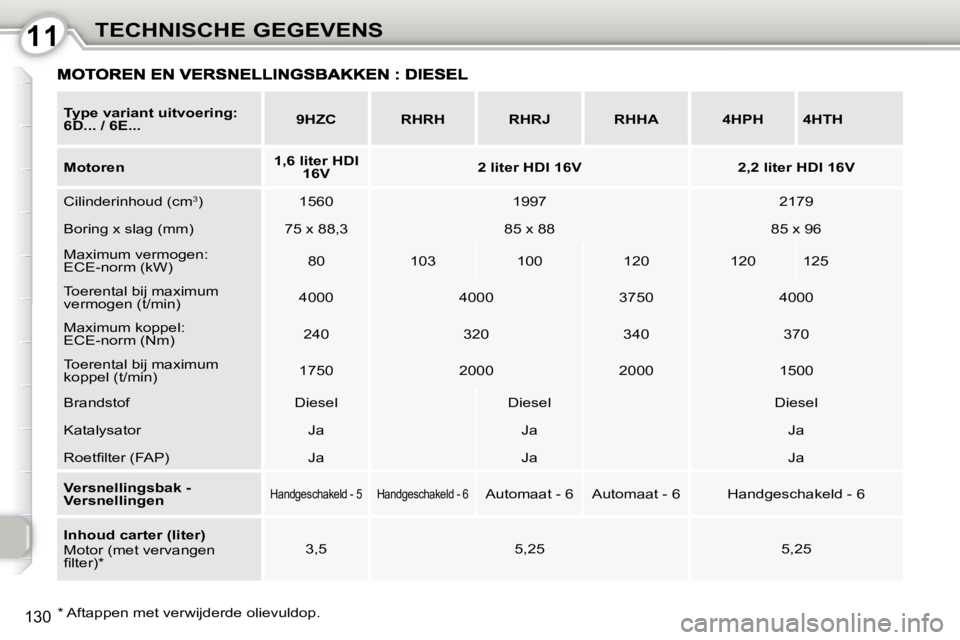

1111TECHNISCHE GEGEVENS
130
Type variant uitvoering:
6D... / 6E...
9HZC RHRH RHRJ RHHA 4HPH 4HTH
Motoren
1,6 liter HDI
16V
2 liter HDI 16V 2,2 liter HDI 16V
Cilinderinhoud (cm 3
) 1560 1997 2179
Boring x slag (mm) 75 x 88,3 85 x 88 85 x 96
Maximum vermogen:
ECE-norm (kW) 80 103 100 120 120 125
Toerental bij maximum
vermogen (t/min) 4000 4000 3750 4000
Maximum koppel:
ECE-norm (Nm) 240 320 340 370
Toerental bij maximum
koppel (t/min) 1750 2000 2000 1500
Brandstof Diesel Diesel Diesel
Katalysator Ja Ja Ja
R o e t fi l t e r ( F A P ) Ja Ja Ja
Versnellingsbak -
Versnellingen
Handgeschakeld - 5 Handgeschakeld - 6 Automaat - 6 Automaat - 6 Handgeschakeld - 6
Inhoud carter (liter)
Motor (met vervangen
fi l t e r ) * 3,5 5,25 5,25
* Aftappen met verwijderde olievuldop.
