Peugeot 407 2010 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: 407, Model: Peugeot 407 2010Pages: 247, PDF Size: 14.73 MB

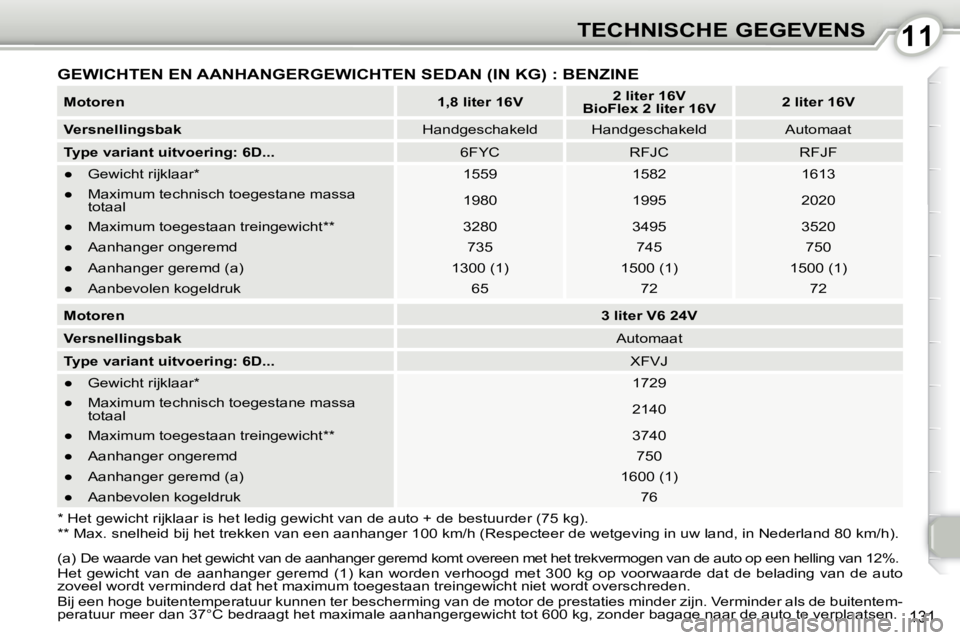

Page 151 of 247
1111TECHNISCHE GEGEVENS
131
Motoren
1,8 liter 16V
2 liter 16V
BioFlex 2 liter 16V
2 liter 16V
Versnellingsbak Handgeschakeld Handgeschakeld Automaat
Type variant uitvoering: 6D... 6 F Y C R F J C R F J F
Page 152 of 247
1111TECHNISCHE GEGEVENS
132

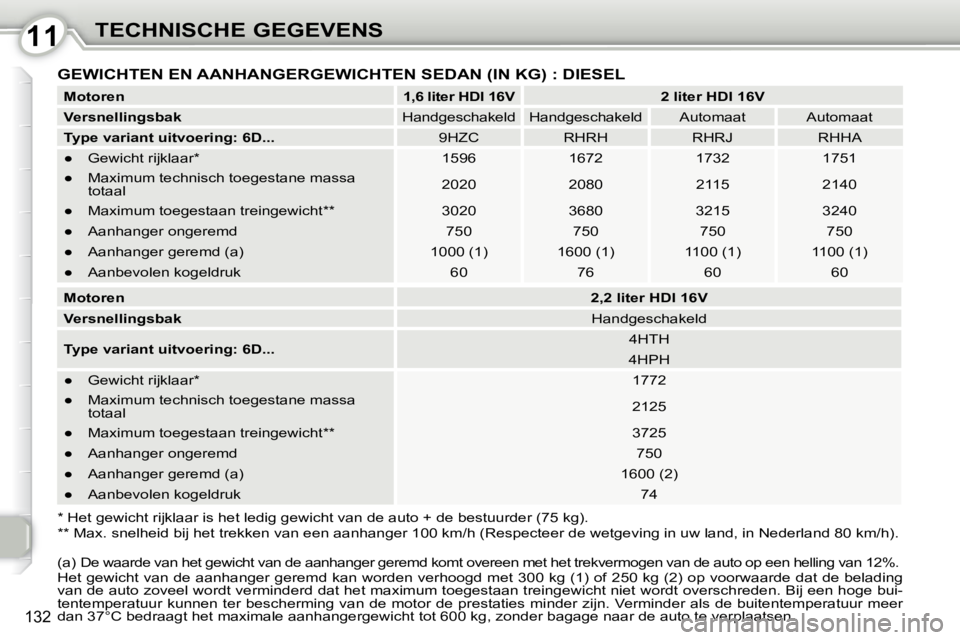

GEWICHTEN EN AANHANGERGEWICHTEN SEDAN (IN KG) : DIESEL
Motoren
1,6 liter HDI 16V 2 liter HDI 16V
Versnellingsbak Handgeschakeld Handgeschakeld Automaat Au tomaat
Type variant uitvoering: 6D... 9HZC RHRH RHRJ RHHA
Page 153 of 247
1111TECHNISCHE GEGEVENS
133

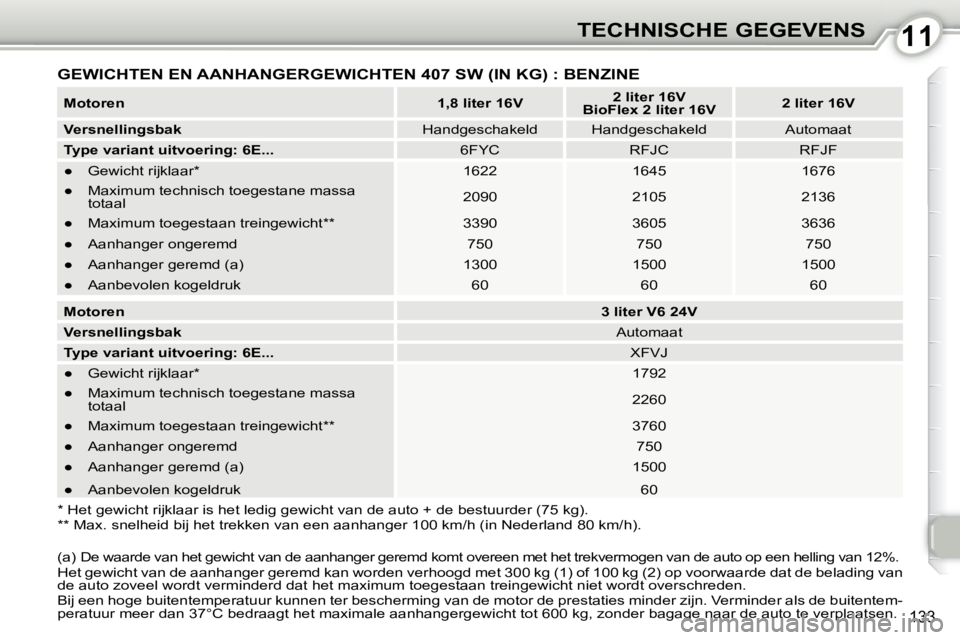

GEWICHTEN EN AANHANGERGEWICHTEN 407 SW (IN KG) : BENZINE
* Het gewicht rijklaar is het ledig gewicht van de auto + de bestuurder (75 kg).
** Max. snelheid bij het trekken van een aanhanger 100 km/h (in Nederland 80 km/h).
(a)
De waarde van het gewicht van de aanhanger geremd k omt overeen met het trekvermogen van de auto op een helling van 12%. Het gewicht van de aanhanger geremd kan worden verhoogd met 300 kg (1) of 100 kg (2) op voorwaarde dat de belading van
de auto zoveel wordt verminderd dat het maximum toegestaan trein gewicht niet wordt overschreden.
B i j e e n h o g e b u i t e n t e m p e r a t u u r k u n n e n t e r b e s c h e r m i n g v a n d e m o t o r d e p r e s t a t i e s m i n d e r z i j n . V e r m i n d e r a l s d e b u i t e n t e m -
peratuur meer dan 37°C bedraagt het maximale aanhangergewicht tot 600 kg, zonder bagage naar de auto te verplaatsen.
Motoren
1,8 liter 16V
2 liter 16V
BioFlex 2 liter 16V
2 liter 16V
Versnellingsbak Handgeschakeld Handgeschakeld Automaat
Type variant uitvoering: 6E... 6 F Y C R F J C R F J F
Page 154 of 247
1111TECHNISCHE GEGEVENS
134
* Het gewicht rijklaar is het ledig gewicht van de auto + de bestuurder (75 kg).
** Max. snelheid bij het trekken van een aanhanger 100 km/h (in Nederland 80 km/h).
(a)
De waarde van het gewicht van de aanhanger geremd k omt overeen met het trekvermogen van de auto op een helling van 12%. Het gewicht van de aanhanger geremd kan worden verhoogd met 300 kg (1) of 100 kg (2) op voorwaarde dat de belading van
de auto zoveel wordt verminderd dat het maximum toegestaan trein gewicht niet wordt overschreden.
B i j e e n h o g e b u i t e n t e m p e r a t u u r k u n n e n t e r b e s c h e r m i n g v a n d e m o t o r d e p r e s t a t i e s m i n d e r z i j n . V e r m i n d e r a l s d e b u i t e n t e m -
peratuur meer dan 37°C bedraagt het maximale aanhangergewicht tot 600 kg, zonder bagage naar de auto te verplaatsen.

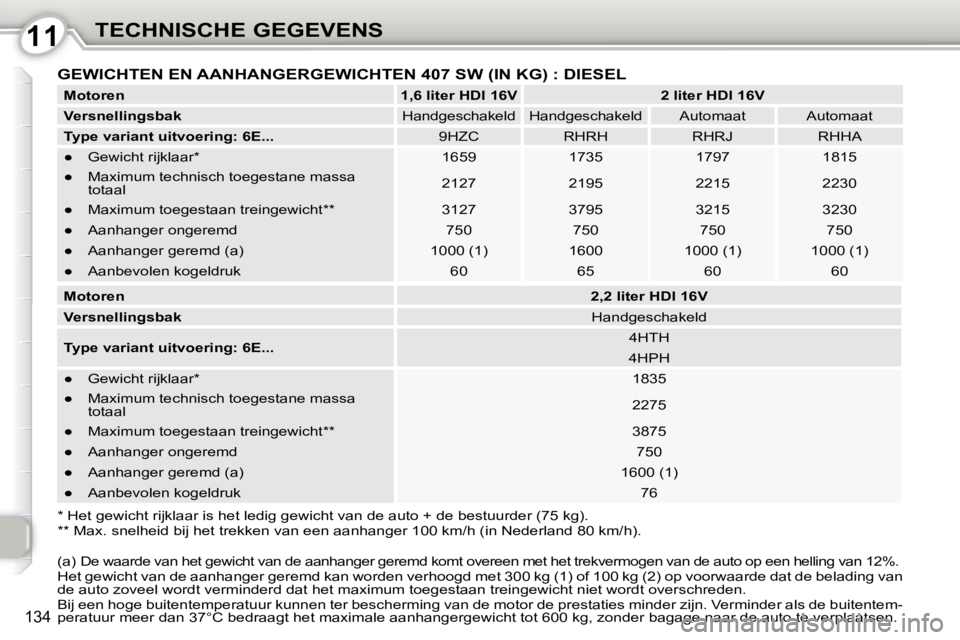

GEWICHTEN EN AANHANGERGEWICHTEN 407 SW (IN KG) : DIESEL
Motoren
1,6 liter HDI 16V 2 liter HDI 16V
Versnellingsbak Handgeschakeld Handgeschakeld Automaat Au tomaat
Type variant uitvoering: 6E... 9HZC RHRH RHRJ RHHA
Page 155 of 247
1111TECHNISCHE GEGEVENS
135

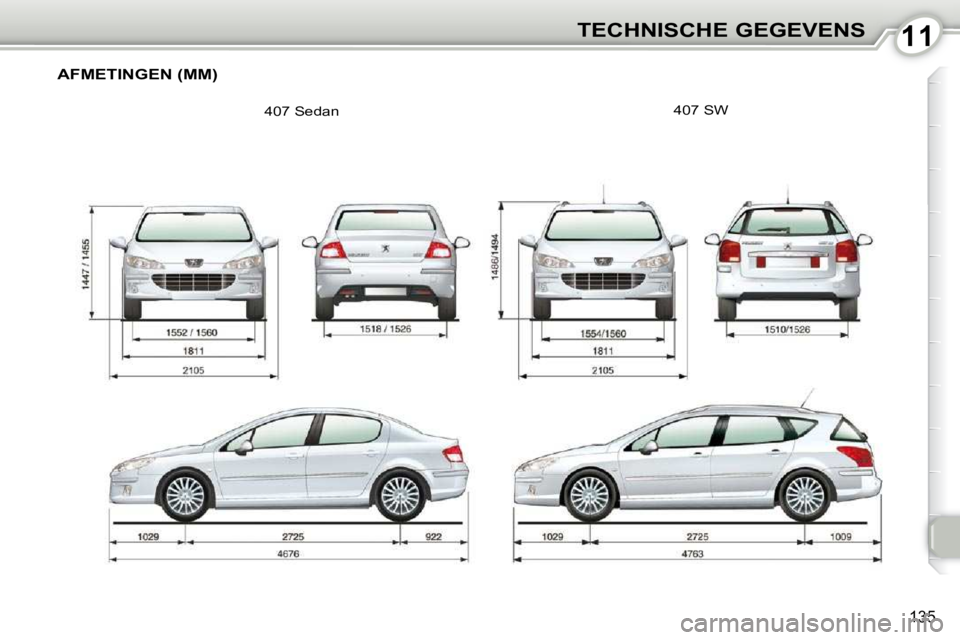

AFMETINGEN (MM)
407 Sedan 407 SW
Page 156 of 247
1111TECHNISCHE GEGEVENS
136

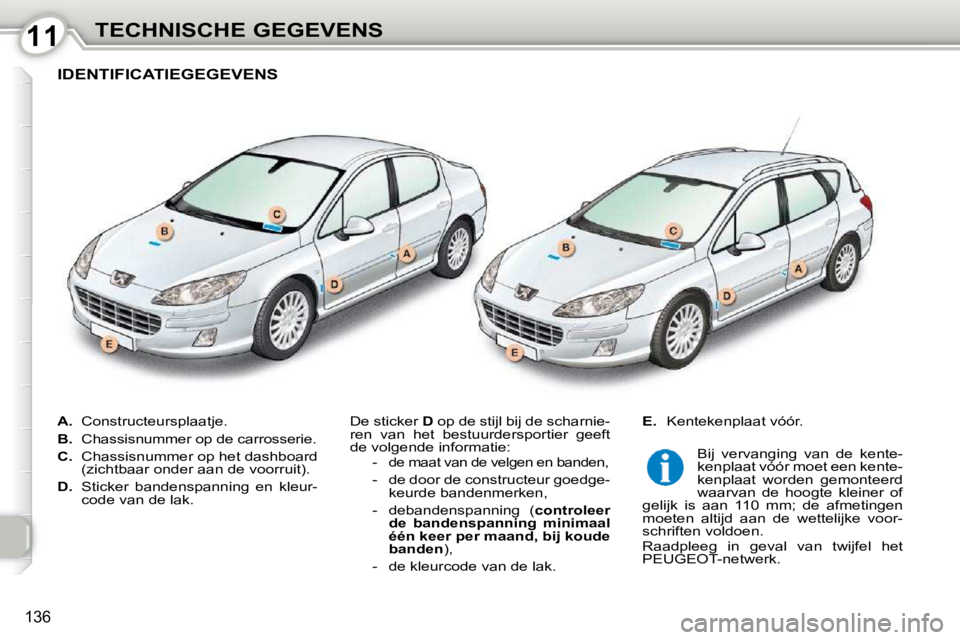

A. Constructeursplaatje.
B. Chassisnummer op de carrosserie.
C. Chassisnummer op het dashboard
(zichtbaar onder aan de voorruit).
D. Sticker bandenspanning en kleur-
code van de lak. De sticker
D op de stijl bij de scharnie-
ren van het bestuurdersportier geeft
de volgende informatie:
- de maat van de velgen en banden,
- de door de constructeur goedge- keurde bandenmerken,
- debandenspanning ( controleer
de bandenspanning minimaal
één keer per maand, bij koude
banden ),
- de kleurcode van de lak.
E. Kentekenplaat vóór.
IDENTIFICATIEGEGEVENS
Bij vervanging van de kente-
kenplaat vóór moet een kente-
kenplaat worden gemonteerd
waarvan de hoogte kleiner of
gelijk is aan 110 mm; de afmetingen
moeten altijd aan de wettelijke voor-
schriften voldoen.
Raadpleeg in geval van twijfel het
P E U G E O T - n e t w e r k .
Page 157 of 247
138
PEUGEOT ASSISTANCE
CUSTOMER CONTACT CENTER
* Deze diensten en opties zijn gebonden aan voorwaarden en beschikbaarheid.
OPROEPEN VAN DIENSTEN NOODOPROEP
Druk op deze toets om toegang te krijgen tot de diensten van PEUGEOT * .
Selecteer "Customer Contact Center" voor een verzoek om informatie over het merk PEUGEOT.
Selecteer "PEUGEOT Assistance" om een pechhulpdienst op te roepen.
Druk in een noodgeval op de toets SOS tot het scherm BEVESTIGEN/ANNULEREN verschijnt. In sommige landen wordt de noodoproep rechtstreeks geactiveerd door de helpdesk Peugeot Urgence * die de informatie over de lokalisatie van de auto ontvangt en een waarschuwing kan zenden naar de g e k w a l i fi c e e r d e h u l p d i e n s t e n . I n andere landen waar de helpdesk niet werkzaam is of als de lokalisatiefunctie uitdrukkelijk is geweigerd, wordt de noodoproep verzonden naar de hulpdiensten (112).
* Deze dienst is afhankelijk van bepaalde voorwaarden en beschikbaarheid. Raadpleeg het PEUGEOT-netwerk.
Indien noodzakelijk wordt de interne telefoon aut omatismatisch geactiveerd om een noodoproep te doen.
Het is noodzakelijk dat een geldige SIM-kaart is geplaateplaatst om een noodoproep te doen.

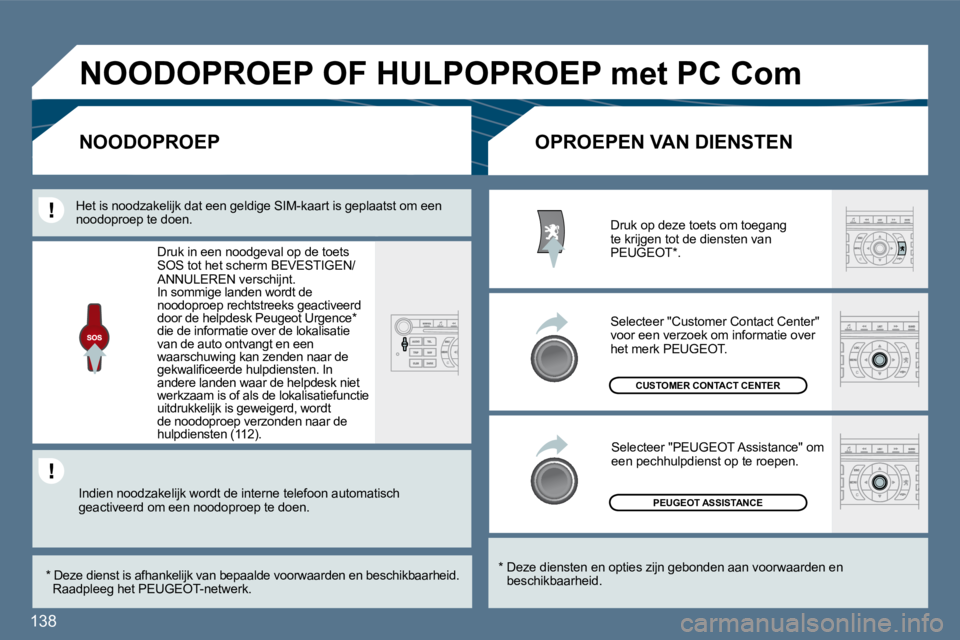

NOODOPROEP OF HULPOPROEP met PC Com
Page 158 of 247
139139

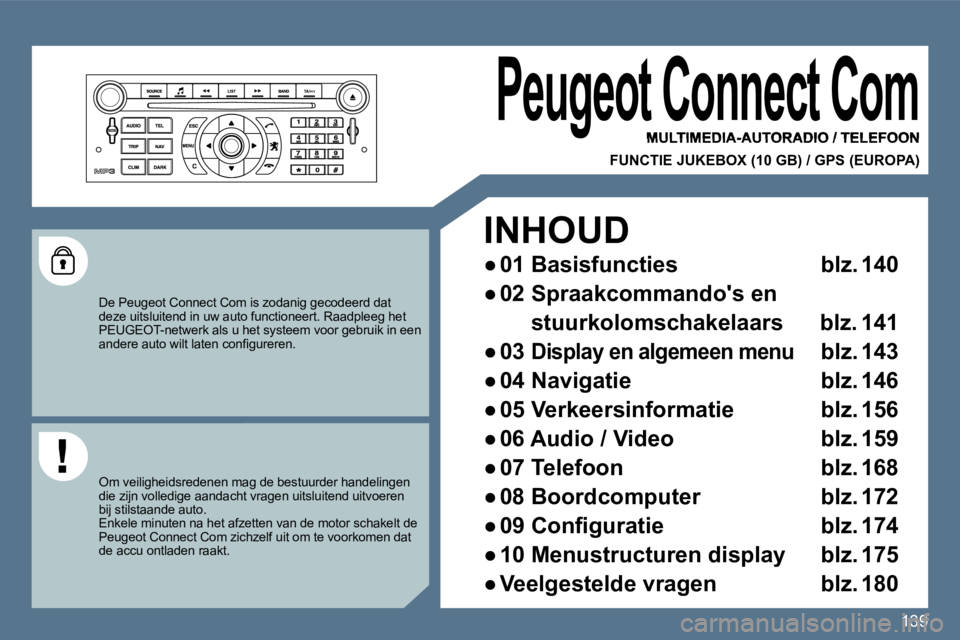

Peugeot Connect Com
MULTIMEDIA-AUTORADIO / TELEFOON
geot Connect Com geot Connect Com
FUNCTIE JUKEBOX (10 GB) / GPS (EUROPA)
De Peugeot Connect Com is zodanig gecodeerd dat deze uitsluitend in uw auto functioneert. Raadpleeg het PEUGEOT-netwerk als u het systeem voor gebruik in e en a n d e r e a u t o w i l t l a t e n c o n fi g u r e r e n .
Om veiligheidsredenen mag de bestuurder handelingen die zijn volledige aandacht vragen uitsluitend uitvoeren bij stilstaande auto. Enkele minuten na het afzetten van de motor schake lt de Peugeot Connect Com zichzelf uit om te voorkomen da t de accu ontladen raakt.
INHOUD
Page 159 of 247
140
01
11
2 0 2 0
8 8
9 9
5 5
4 4
3 3 2 2
1 9 1 9
1 6 1 61111
1010 1 8 1 8
1 2 1 2
6 6 7 7
1 3 1 3
1 5 1 5
1 4 1 4
1 7 1 7
BASISFUNCTIES
1. Aan/uit en volumeregeling.
2. Selecteren van de geluidsbron: radio, Jukebox, CD/DVD, CD-wisselaar en externe apparatuur (AUX, indie n g e a c t i v e e r d i n h e t c o n fi g u r a t i e m e n u ) . L a n g i n d r u k k e n : d e CD naar de harde schijf kopiëren.
3. Audio-instellingen: balans voor/achter, links/rechts, loudness, geluidssferen.
4. Weergave van de lijst radiozenders, de nummer s van de CD/DVD of de MP3/USB/Jukebox-speellijsten. Lang indrukken: bijwerken van de lijst radiozender s.
5 . A u t o m a t i s c h z o e k e n n a a r z e n d e r s i n a fl o p e n d e / o p l o p e n d e volgorde. Selecteren van het vorige/volgende nummer van de CD/DVD, MP3, USB of Jukebox Lang indrukken: snel vooruit en snel achteruit.
6. Selecteren van het golfbereik FM1, FM2, FMast, AM.
7. TA-functie (verkeersinformatie) AAN/UIT. Lang indrukken: toegang tot de PTY-functie (programmatypen radio).
8. Uitwerpen van de CD/DVD.
9. Opening voor SIM-kaart.
10. Alfanumeriek toetsenbord voor invoeren van omschrijvingen.
11. Toegang tot het "PEUGEOT" dienstenmenu .
12. Selecteren en bevestigen.
13. Selecteren van de vorige/volgende CD/DVD. Se lecteren van de vorige/volgende MP3/USB/Jukebox-speellijst.
14. Selecteren van zenders met een lagere/hogere frequentie.
15. Annuleren van de bewerking. Lang indrukken: terugkeren naar de actieve functie .
16. Weergave van het algemene menu.
17. Wissen van het laatst ingevoerde karakter of de hele regel.
18. Wijzigen van de schermweergave. Lang indrukken : resetten van het Peugeot Connect Com systeem.
19. Selecteren van de weergave op het display van de functies TRIP, TEL, CLIM, NAV en AUDIO.
20. Lang indrukken van de toets SOS: noodoproep.
Page 160 of 247
143
0 3
°

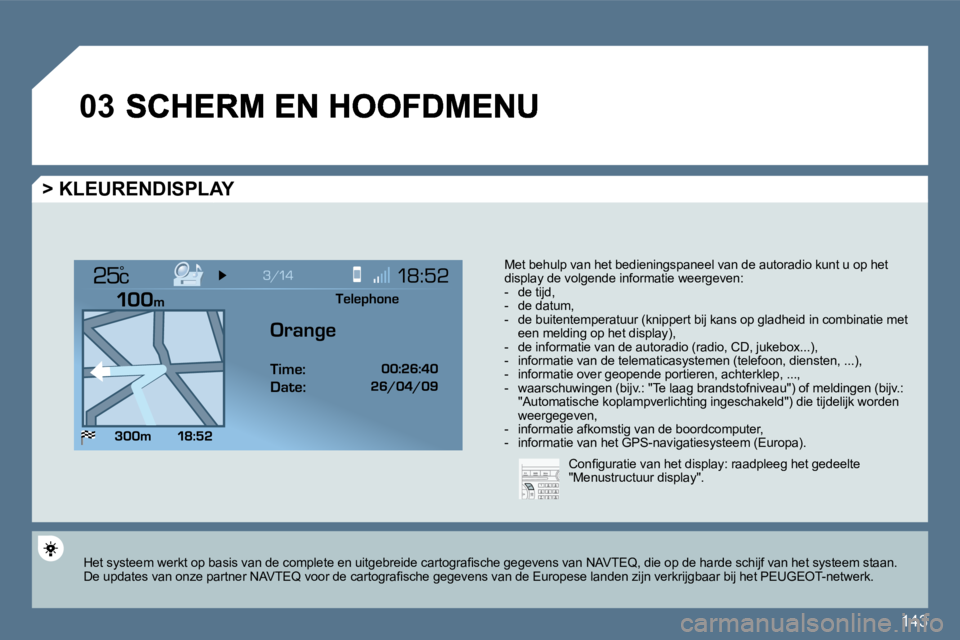

> KLEURENDISPLAY
Met behulp van het bedieningspaneel van de autoradio kunt u op het display de volgende informatie weergeven: - de tijd, - de datum, - de buitentemperatuur (knippert bij kans op gladheid in combinatie met een melding op het display), - de informatie van de autoradio (radio, CD, jukebox...), - informatie van de telematicasystemen (telefoon , diensten, ...), - informatie over geopende portieren, achterklep, ..., - waarschuwingen (bijv.: "Te laag brandstofnivea u") of meldingen (bijv.: "Automatische koplampverlichting ingeschakeld") die tijdelijk worden weergegeven, - informatie afkomstig van de boordcomputer, - informatie van het GPS-navigatiesysteem (Europa).
H e t s y s t e e m w e r k t o p b a s i s v a n d e c o m p l e t e e n u i t g e b r e i d e c a r t o g r a fi s c h e g e g e v e n s v a n N A V T E Q , d i e o p d e h a r d e s c h i j f v a n h e t s y s t e e m s t a a n . D e u p d a t e s v a n o n z e p a r t n e r N A V T E Q v o o r d e c a r t o g r a fi s c h e g e g e v e n s v a n d e E u r o p e s e l a n d e n z i j n v e r k r i j g b a a r b i j h e t P E U G E O T - n e t w e r k .
C o n fi g u r a t i e v a n h e t d i s p l a y : r a a d p l e e g h e t g e d e e l t e "Menustructuur display".
Telephone
Orange Time:
Date:
