Peugeot 407 2010 Manual del propietario (in Spanish)

1010INFORMACIÓN PRÁCTICA
122

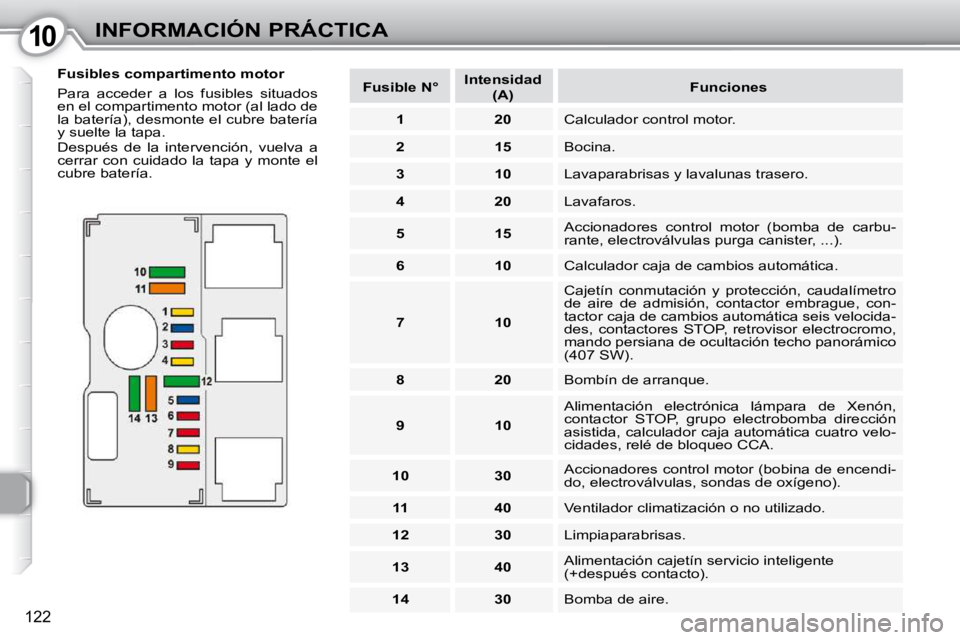

Fusibles compartimento motor
Para acceder a los fusibles situados
en el compartimento motor (al lado de
la batería), desmonte el cubre batería
y suelte la tapa.
Después de la intervención, vuelva a
cerrar con cuidado la tapa y monte el
cubre batería.
Fusible N°
Intensidad

(A)
Funciones

1 20 Calculador control motor.

2 15 Bocina.

3 10 Lavaparabrisas y lavalunas trasero.

4 20 Lavafaros.

5 15 Accionadores control motor (bomba de carbu-
rante, electroválvulas purga canister, ...).

6 10 Calculador caja de cambios automática.

7 10 Cajetín conmutación y protección, caudalímetro
de aire de admisión, contactor embrague, con-
tactor caja de cambios automática seis velocida-
des, contactores STOP, retrovisor electrocromo,
mando persiana de ocultación techo panorámico
(407 SW).

8 20 Bombín de arranque.

9 10 Alimentación electrónica lámpara de Xenón,
contactor STOP, grupo electrobomba dirección
asistida, calculador caja automática cuatro velo-
cidades, relé de bloqueo CCA.

10 30 Accionadores control motor (bobina de encendi-
do, electroválvulas, sondas de oxígeno).

11 40 Ventilador climatización o no utilizado.

12 30 Limpiaparabrisas.

13 40 Alimentación cajetín servicio inteligente
(+después contacto).

14 30 Bomba de aire.

1010INFORMACIÓN PRÁCTICA
123

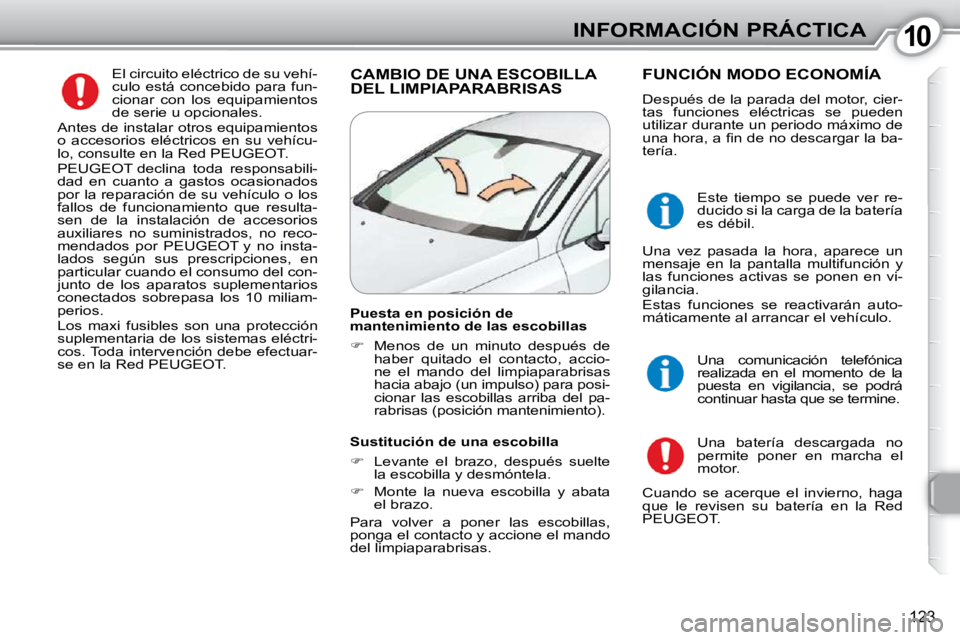

El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la Red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
fallos de funcionamiento que resulta-
sen de la instalación de accesorios
auxiliares no suministrados, no reco-
mendados por PEUGEOT y no insta-
lados según sus prescripciones, en
particular cuando el consumo del con-
junto de los aparatos suplementarios
conectados sobrepasa los 10 miliam-
perios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la Red PEUGEOT. CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones eléctricas se pueden
utilizar durante un periodo máximo de
una hora, a fi n de no descargar la ba-
tería.
Una batería descargada no
permite poner en marcha el
motor.
Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
hacia abajo (un impulso) para posi-
cionar las escobillas arriba del pa-
rabrisas (posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver re-
ducido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vi-
gilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Cuando se acerque el invierno, haga
que le revisen su batería en la Red
PEUGEOT.

1010INFORMACIÓN PRÁCTICA
123
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la Red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
fallos de funcionamiento que resulta-
sen de la instalación de accesorios
auxiliares no suministrados, no reco-
mendados por PEUGEOT y no insta-
lados según sus prescripciones, en
particular cuando el consumo del con-
junto de los aparatos suplementarios
conectados sobrepasa los 10 miliam-
perios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la Red PEUGEOT. CAMBIO DE UNA ESCOBILLA DEL LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones eléctricas se pueden
utilizar durante un periodo máximo de
una hora, a fi n de no descargar la ba-
tería.
Una batería descargada no
permite poner en marcha el
motor.
Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
hacia abajo (un impulso) para posi-
cionar las escobillas arriba del pa-
rabrisas (posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver re-
ducido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vi-
gilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Cuando se acerque el invierno, haga
que le revisen su batería en la Red
PEUGEOT.

1010INFORMACIÓN PRÁCTICA

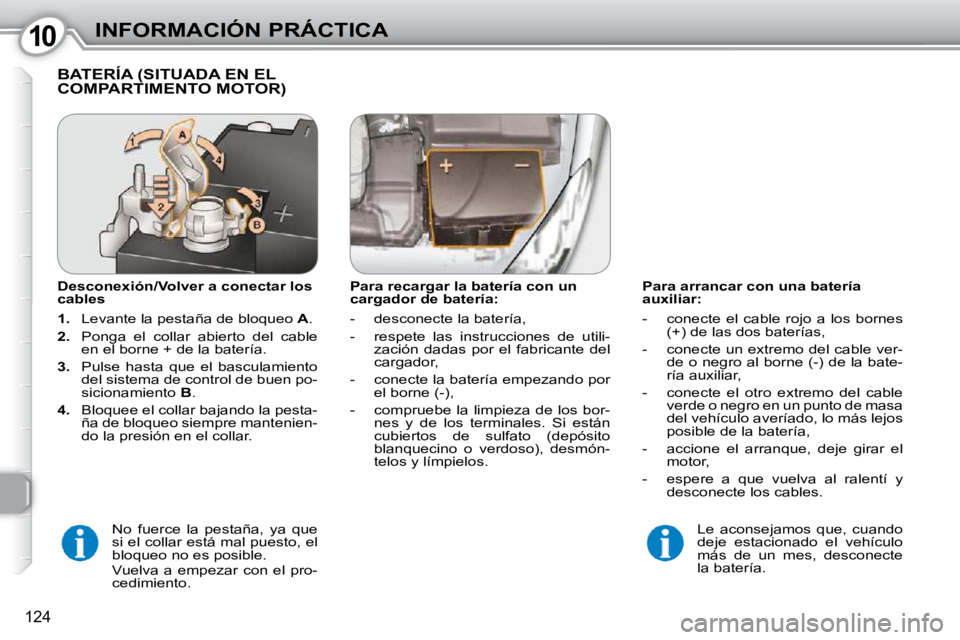

124
Para arrancar con una batería
auxiliar:
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la bate-
ría auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averíado, lo más lejos
posible de la batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables.
BATERÍA (SITUADA EN EL COMPARTIMENTO MOTOR)
Desconexión/Volver a conectar los
cables

1. Levante la pestaña de bloqueo A .

2. Ponga el collar abierto del cable
en el borne + de la batería.

3. Pulse hasta que el basculamiento
del sistema de control de buen po-
sicionamiento B .

4. Bloquee el collar bajando la pesta-
ña de bloqueo siempre mantenien-
do la presión en el collar.
Le aconsejamos que, cuando
deje estacionado el vehículo
más de un mes, desconecte
la batería.
Para recargar la batería con un
cargador de batería:
- desconecte la batería,
- respete las instrucciones de utili-
zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito
blanquecino o verdoso), desmón-
telos y límpielos.
No fuerce la pestaña, ya que
si el collar está mal puesto, el
bloqueo no es posible.
Vuelva a empezar con el pro-
cedimiento.

1010INFORMACIÓN PRÁCTICA
125

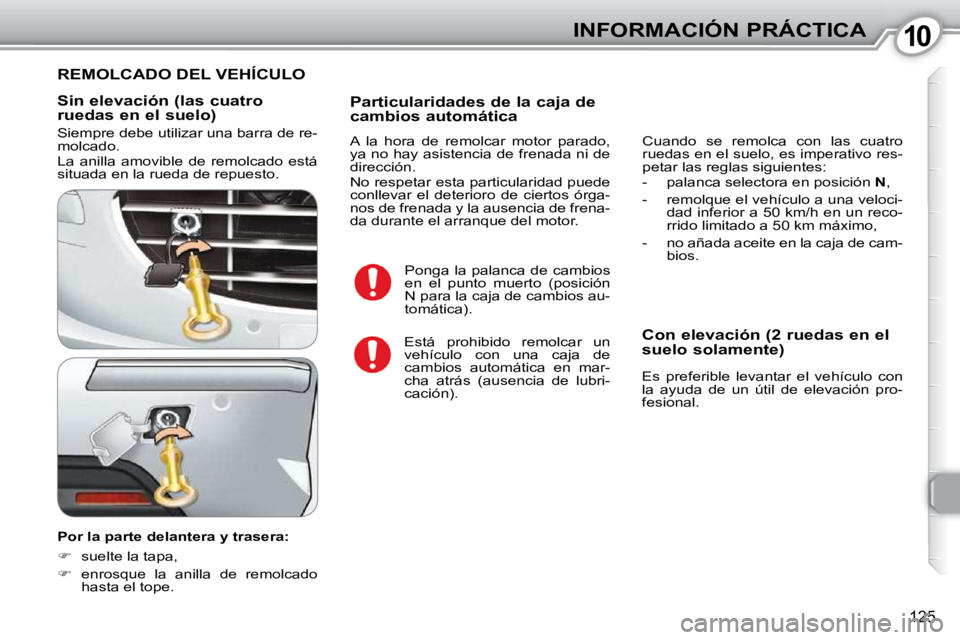

Sin elevación (las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de re-
molcado.
La anilla amovible de remolcado está
situada en la rueda de repuesto.
Por la parte delantera y trasera:

 suelte la tapa,

 enrosque la anilla de remolcado
hasta el tope. Particularidades de la caja de
cambios automática
A la hora de remolcar motor parado,
ya no hay asistencia de frenada ni de
dirección.
No respetar esta particularidad puede
conllevar el deterioro de ciertos órga-
nos de frenada y la ausencia de frena-
da durante el arranque del motor.
REMOLCADO DEL VEHÍCULO
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo con
la ayuda de un útil de elevación pro-
fesional.
Ponga la palanca de cambios
en el punto muerto (posición
N para la caja de cambios au-
tomática).
Está prohibido remolcar un
vehículo con una caja de
cambios automática en mar-
cha atrás (ausencia de lubri-
cación). Cuando se remolca con las cuatro
ruedas en el suelo, es imperativo res-
petar las reglas siguientes:
- palanca selectora en posición
N ,
- remolque el vehículo a una veloci- dad inferior a 50 km/h en un reco-
rrido limitado a 50 km máximo,
- no añada aceite en la caja de cam- bios.

1010INFORMACIÓN PRÁCTICA
126

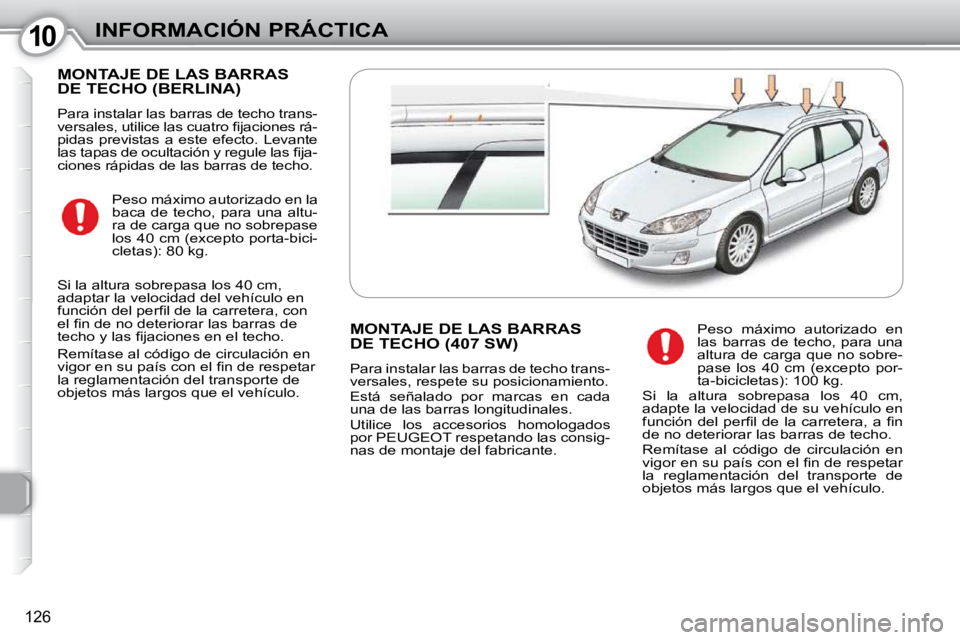

MONTAJE DE LAS BARRAS DE TECHO (BERLINA)
Para instalar las barras de techo trans-
versales, utilice las cuatro fi jaciones rá-
pidas previstas a este efecto. Levante
las tapas de ocultación y regule las fi ja-
ciones rápidas de las barras de techo. Peso máximo autorizado en la
baca de techo, para una altu-
ra de carga que no sobrepase
los 40 cm (excepto porta-bici-
cletas): 80 kg.
Si la altura sobrepasa los 40 cm,
adaptar la velocidad del vehículo en
función del perfi l de la carretera, con
el fi n de no deteriorar las barras de
techo y las fi jaciones en el techo.
Remítase al código de circulación en
vigor en su país con el fi n de respetar
la reglamentación del transporte de
objetos más largos que el vehículo.
MONTAJE DE LAS BARRAS DE TECHO (407 SW)
Para instalar las barras de techo trans-
versales, respete su posicionamiento.
Está señalado por marcas en cada
una de las barras longitudinales.
Utilice los accesorios homologados
por PEUGEOT respetando las consig-
nas de montaje del fabricante. Peso máximo autorizado en
las barras de techo, para una
altura de carga que no sobre-
pase los 40 cm (excepto por-
ta-bicicletas): 100 kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad de su vehículo en
función del perfi l de la carretera, a fi n
de no deteriorar las barras de techo.
Remítase al código de circulación en
vigor en su país con el fi n de respetar
la reglamentación del transporte de
objetos más largos que el vehículo.

1010INFORMACIÓN PRÁCTICA
127
En cualquier caso, controle la tempe-

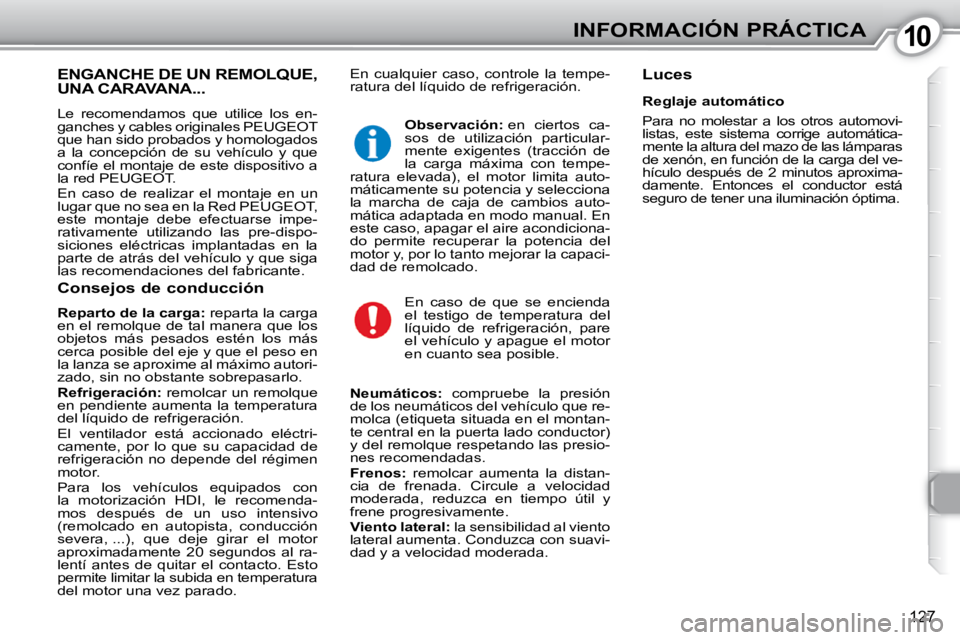

ratura del líquido de refrigeración. Luces ENGANCHE DE UN REMOLQUE, UNA CARAVANA...
Le recomendamos que utilice los en-
ganches y cables originales PEUGEOT
que han sido probados y homologados
a la concepción de su vehículo y que
confíe el montaje de este dispositivo a
la red PEUGEOT.
En caso de realizar el montaje en un
lugar que no sea en la Red PEUGEOT,
este montaje debe efectuarse impe-
rativamente utilizando las pre-dispo-
siciones eléctricas implantadas en la
parte de atrás del vehículo y que siga
las recomendaciones del fabricante.
Consejos de conducción

Reparto de la carga: reparta la carga
en el remolque de tal manera que los
objetos más pesados estén los más
cerca posible del eje y que el peso en
la lanza se aproxime al máximo autori-
zado, sin no obstante sobrepasarlo.

Refrigeración: remolcar un remolque
en pendiente aumenta la temperatura
del líquido de refrigeración.
El ventilador está accionado eléctri-
camente, por lo que su capacidad de
refrigeración no depende del régimen
motor.
Para los vehículos equipados con
la motorización HDI, le recomenda-
mos después de un uso intensivo
(remolcado en autopista, conducción
severa, ...), que deje girar el motor
aproximadamente 20 segundos al ra-
lentí antes de quitar el contacto. Esto
permite limitar la subida en temperatura
del motor una vez parado.
Observación: en ciertos ca-
sos de utilización particular-
mente exigentes (tracción de
la carga máxima con tempe-
ratura elevada), el motor limita auto-
máticamente su potencia y selecciona
la marcha de caja de cambios auto-
mática adaptada en modo manual. En
este caso, apagar el aire acondiciona-
do permite recuperar la potencia del
motor y, por lo tanto mejorar la capaci-
dad de remolcado.
En caso de que se encienda
el testigo de temperatura del
líquido de refrigeración, pare
el vehículo y apague el motor
en cuanto sea posible.

Neumáticos: compruebe la presión
de los neumáticos del vehículo que re-
molca (etiqueta situada en el montan-
te central en la puerta lado conductor)
y del remolque respetando las presio-
nes recomendadas.

Frenos: remolcar aumenta la distan-
cia de frenada. Circule a velocidad
moderada, reduzca en tiempo útil y
frene progresivamente.

Viento lateral: la sensibilidad al viento
lateral aumenta. Conduzca con suavi-
dad y a velocidad moderada. Reglaje automático
Para no molestar a los otros automovi-
listas, este sistema corrige automática-
mente la altura del mazo de las lámparas
de xenón, en función de la carga del ve-
hículo después de 2 minutos aproxima-
damente. Entonces el conductor está
seguro de tener una iluminación óptima.

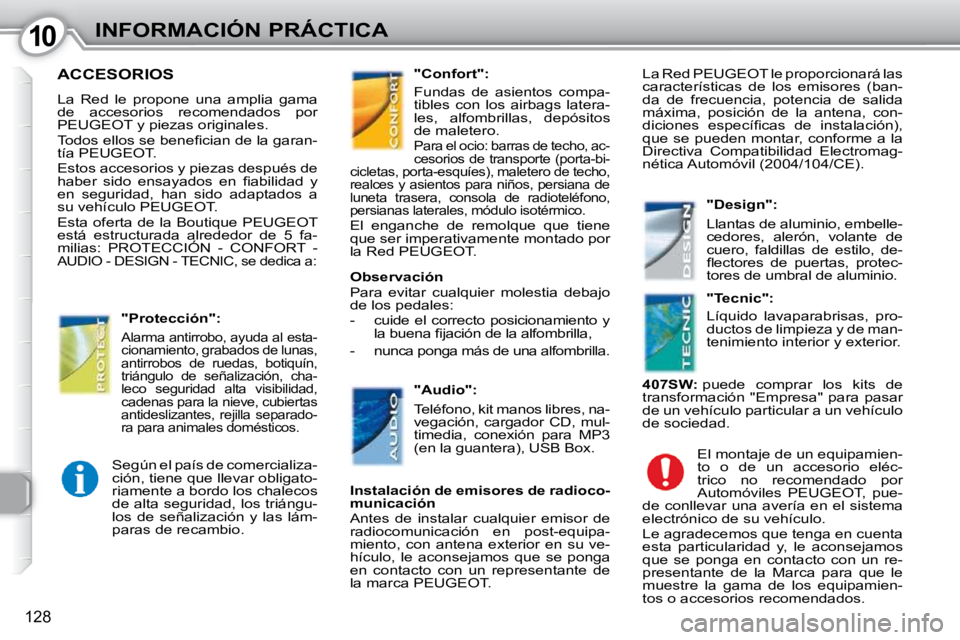

1010INFORMACIÓN PRÁCTICA
128
ACCESORIOS
La Red le propone una amplia gama
de accesorios recomendados por
PEUGEOT y piezas originales.
Todos ellos se benefi cian de la garan-
tía PEUGEOT.
Estos accesorios y piezas después de
haber sido ensayados en fi abilidad y
en seguridad, han sido adaptados a
su vehículo PEUGEOT.
Esta oferta de la Boutique PEUGEOT
está estructurada alrededor de 5 fa-
milias: PROTECCIÓN - CONFORT -
AUDIO - DESIGN - TECNIC, se dedica a:
Alarma antirrobo, ayuda al esta-
cionamiento, grabados de lunas,
antirrobos de ruedas, botiquín,
triángulo de señalización, cha-
leco seguridad alta visibilidad,
cadenas para la nieve, cubiertas
antideslizantes, rejilla separado-
ra para animales domésticos.

"Protección": Fundas de asientos compa-
tibles con los airbags latera-
les, alfombrillas, depósitos
de maletero.
Para el ocio: barras de techo, ac-
cesorios de transporte (porta-bi-
cicletas, porta-esquíes), maletero de techo,
realces y asientos para niños, persiana de
luneta trasera, consola de radioteléfono,
persianas laterales, módulo isotérmico.
El enganche de remolque que tiene
que ser imperativamente montado por
la Red PEUGEOT.
"Confort":
Teléfono, kit manos libres, na-
vegación, cargador CD, mul-
timedia, conexión para MP3
(en la guantera), USB Box.

"Audio": Llantas de aluminio, embelle-
cedores, alerón, volante de
cuero, faldillas de estilo, de-
fl ectores de puertas, protec-
tores de umbral de aluminio.

"Design":
Líquido lavaparabrisas, pro-
ductos de limpieza y de man-
tenimiento interior y exterior.

"Tecnic":
El montaje de un equipamien-
to o de un accesorio eléc-
trico no recomendado por
Automóviles PEUGEOT, pue-
de conllevar una avería en el sistema
electrónico de su vehículo.
Le agradecemos que tenga en cuenta
esta particularidad y, le aconsejamos
que se ponga en contacto con un re-
presentante de la Marca para que le
muestre la gama de los equipamien-
tos o accesorios recomendados.

Observación
Para evitar cualquier molestia debajo
de los pedales:
- cuide el correcto posicionamiento y la buena fi jación de la alfombrilla,
-
nunca ponga más de una alfombrilla.
Según el país de comercializa-
ción, tiene que llevar obligato-
riamente a bordo los chalecos
de alta seguridad, los triángu-
los de señalización y las lám-
paras de recambio.
Instalación de emisores de radioco-
municación
Antes de instalar cualquier emisor de
radiocomunicación en post-equipa-
miento, con antena exterior en su ve-
hículo, le aconsejamos que se ponga
en contacto con un representante de
la marca PEUGEOT. La Red PEUGEOT le proporcionará las
características de los emisores (ban-
da de frecuencia, potencia de salida
máxima, posición de la antena, con-
diciones específi cas de instalación),
que se pueden montar, conforme a la
Directiva Compatibilidad Electromag-
nética Automóvil (2004/104/CE).

407SW: puede comprar los kits de
transformación "Empresa" para pasar
de un vehículo particular a un vehículo
de sociedad.

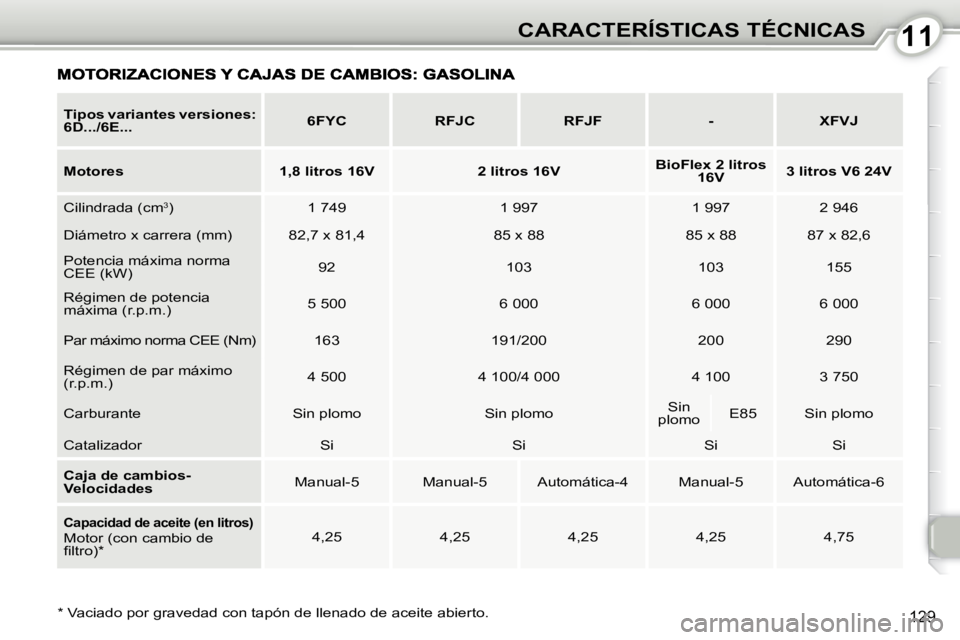

1111CARACTERÍSTICAS TÉCNICAS
129 * Vaciado por gravedad con tapón de llenado de aceite abierto.

Tipos variantes versiones:
6D.../6E...
6FYC RFJC RFJF - XFVJ

Motores 1,8 litros 16V 2 litros 16V
BioFlex 2 litros
16V
3 litros V6 24V
Cilindrada (cm 3
) 1 749 1 997 1 997 2 946
Diámetro x carrera (mm) 82,7 x 81,4 85 x 88 85 x 88 8 7 x 82,6
Potencia máxima norma
CEE (kW) 92 103 103 155
Régimen de potencia
máxima (r.p.m.) 5 500 6 000 6 000 6 000
Par máximo norma CEE (Nm) 163 191/200 200 290
Régimen de par máximo
(r.p.m.) 4 500 4 100/4 000 4 100 3 750
Carburante Sin plomo Sin plomo Sin
plomo E85 Sin plomo
Catalizador Si Si Si Si

Caja de cambios-
Velocidades Manual-5 Manual-5 Automática-4 Manual-5 Automática
-6

Capacidad de aceite (en litros) Motor (con cambio de
fi ltro) * 4,25 4,25 4,25 4,25 4,75

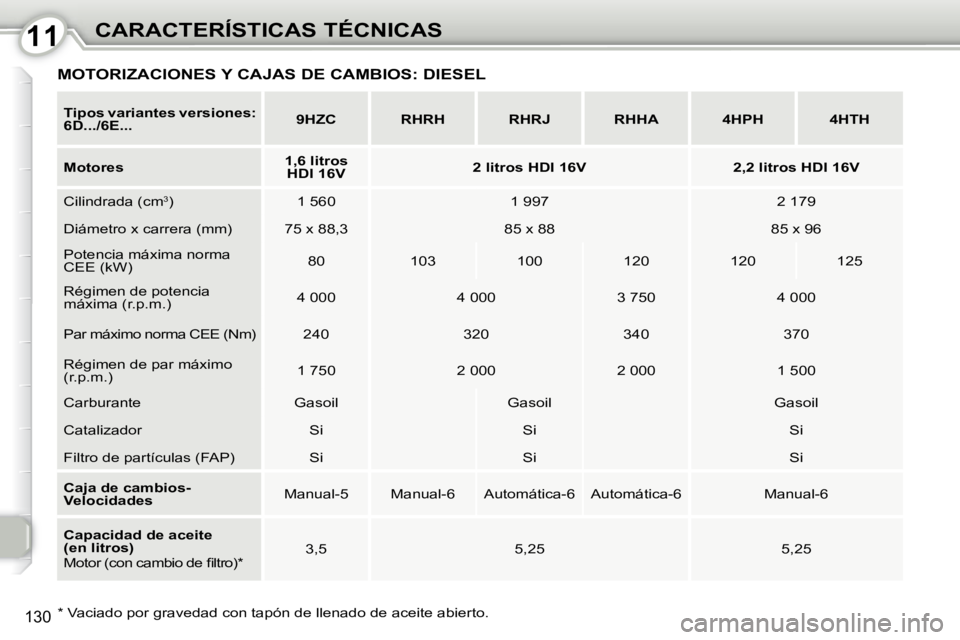

1111CARACTERÍSTICAS TÉCNICAS
130

Tipos variantes versiones:
6D.../6E...
9HZC RHRH RHRJ RHHA 4HPH 4HTH

Motores
1,6 litros
HDI 16V
2 litros HDI 16V 2,2 litros HDI 16V
Cilindrada (cm 3
) 1 560 1 997 2 179
Diámetro x carrera (mm) 75 x 88,3 85 x 88 85 x 96
Potencia máxima norma
CEE (kW) 80 103 100 120 120 125
Régimen de potencia
máxima (r.p.m.) 4 000 4 000 3 750 4 000
Par máximo norma CEE (Nm) 240 320 340 37 0
Régimen de par máximo
(r.p.m.) 1 750 2 000 2 000 1 500
Carburante Gasoil Gasoil Gasoil
Catalizador Si Si Si
Filtro de partículas (FAP) Si Si Si

Caja de cambios-
Velocidades Manual-5 Manual-6 Automática-6 Automática-6 Manual
-6

Capacidad de aceite
(en litros)
Motor (con cambio de fi ltro) * 3,5 5,25 5,25
MOTORIZACIONES Y CAJAS DE CAMBIOS: DIESEL
* Vaciado por gravedad con tapón de llenado de aceite a
bierto.
