Peugeot 407 C 2008 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 407 C, Model: Peugeot 407 C 2008Pages: 211, tamaño PDF: 12.12 MB
Page 21 of 211
1
24
T e s t i g o d e s u b i n fl a d o d e
los neumáticos
I n d i c a u n a p r e s i ó n i n s u fi c i e n t e
de los neumáticos.
Un mensaje en la pantalla multifun-
c i ó n p e r m i t e i d e n t i fi c a r l a o l a s r u e d a s
afectadas.
Remítase al adhesivo de información
pegado en el montante central de la
puerta lado conductor. Por su seguridad,
controle la presión de los neumáticos lo
más rápidamente posible.
Testigos del sistema de control
dinámico de estabilidad (ESP)
Testigo de activación
Testigo de puesta en acción
Testigo de neutralización
Testigo de disfuncionamiento
Testigo de freno de
estacionamiento
Indica que el freno de estacio-
namiento está todavía echado
o mal quitado.
Está asociado al testigo del sistema
de frenada.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros
Al activar los limpiaparabrisas,
indica un nivel del líquido insu-
fi c i e n t e .
Llene el depósito de líquido lavapara-
brisas y lavafaros.
Testigo de carga de batería
Motor en marcha, indica un
disfuncionamiento del circuito
de carga (terminales de bate-
ría, correa del alternador).
Consulte en la red PEUGEOT. Testigo de nivel de aceite
motor
Indica un nivel de aceite motor
i n s u fi c i e n t e .
Debe pararse imperativamente.
Consulte en la red PEUGEOT.

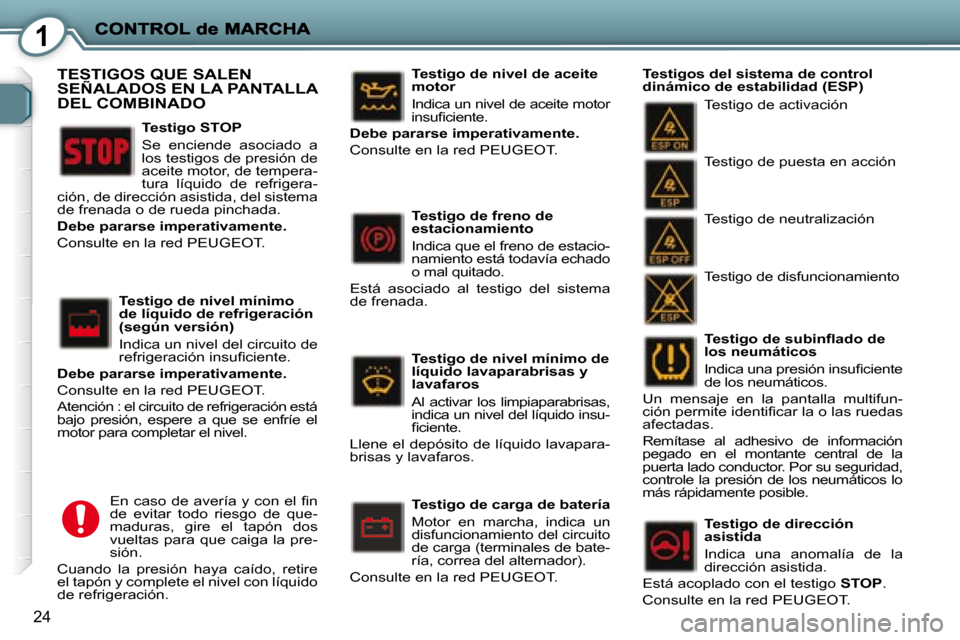

TESTIGOS QUE SALEN SEÑALADOS EN LA PANTALLA DEL COMBINADO
Testigo STOP
Se enciende asociado a
los testigos de presión de
aceite motor, de tempera-
tura líquido de refrigera-
ción, de dirección asistida, del sistema
de frenada o de rueda pinchada.
Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Testigo de nivel mínimo
de líquido de refrigeración
(según versión)
Indica un nivel del circuito de
r e f r i g e r a c i ó n i n s u fi c i e n t e .
Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Atención : el circuito de refrigeración está
bajo presión, espere a que se enfríe el
motor para completar el nivel.
E n c a s o d e a v e r í a y c o n e l fi n
de evitar todo riesgo de que-
maduras, gire el tapón dos
vueltas para que caiga la pre-
sión.
Cuando la presión haya caído, retire
el tapón y complete el nivel con líquido
de refrigeración. Testigo de dirección
asistida
Indica una anomalía de la
dirección asistida.
Está acoplado con el testigo STOP .
Consulte en la red PEUGEOT.
Page 22 of 211
1
25

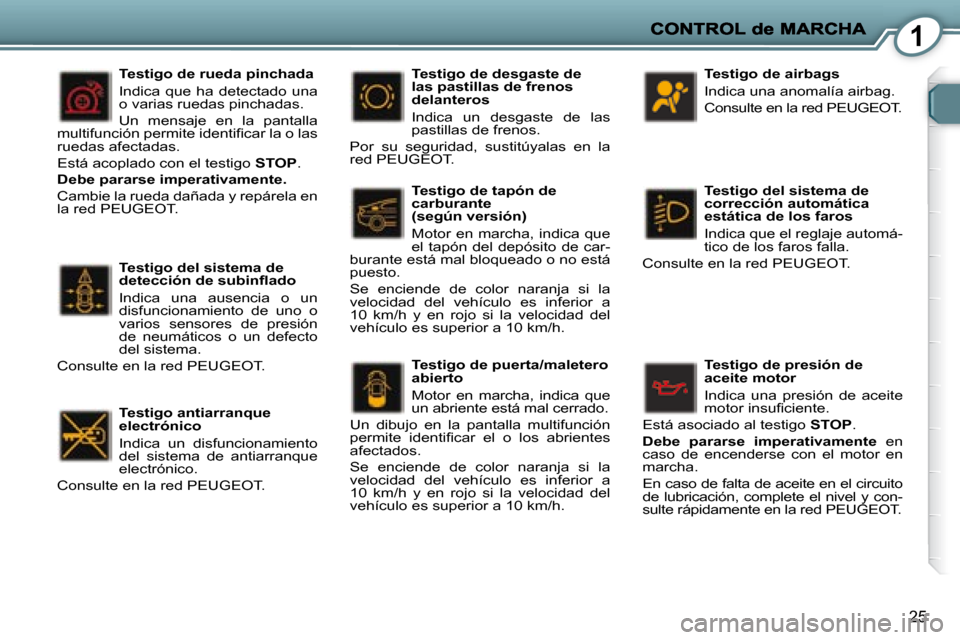

Testigo del sistema de
d e t e c c i ó n d e s u b i n fl a d o
Indica una ausencia o un
disfuncionamiento de uno o
varios sensores de presión
de neumáticos o un defecto
del sistema.
Consulte en la red PEUGEOT.
Testigo antiarranque
electrónico
Indica un disfuncionamiento
del sistema de antiarranque
electrónico.
Consulte en la red PEUGEOT. Testigo de desgaste de
las pastillas de frenos
delanteros
Indica un desgaste de las
pastillas de frenos.
Por su seguridad, sustitúyalas en la
red PEUGEOT .
Testigo de tapón de
carburante
(según versión)
Motor en marcha, indica que
el tapón del depósito de car-
burante está mal bloqueado o no está
puesto.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h.
Testigo de puerta/maletero
abierto
Motor en marcha, indica que
un abriente está mal cerrado.
Un dibujo en la pantalla multifunción
p e r m i t e i d e n t i fi c a r e l o l o s a b r i e n t e s
afectados.
Se enciende de color naranja si la
velocidad del vehículo es inferior a
10 km/h y en rojo si la velocidad del
vehículo es superior a 10 km/h. Testigo de airbags
Indica una anomalía airbag.
Consulte en la red PEUGEOT.
Testigo del sistema de
corrección automática
estática de los faros
Indica que el reglaje automá-
tico de los faros falla.
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una
o varias ruedas pinchadas.
Un mensaje en la pantalla
m u l t i f u n c i ó n p e r m i t e i d e n t i fi c a r l a o l a s
ruedas afectadas.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Cambie la rueda dañada y repárela en
la red PEUGEOT .
Testigo de presión de
aceite motor
Indica una presión de aceite
m o t o r i n s u fi c i e n t e .
Está asociado al testigo STOP .
Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el circuito
de lubricación, complete el nivel y con-
sulte rápidamente en la red PEUGEOT .
Page 23 of 211
1
26

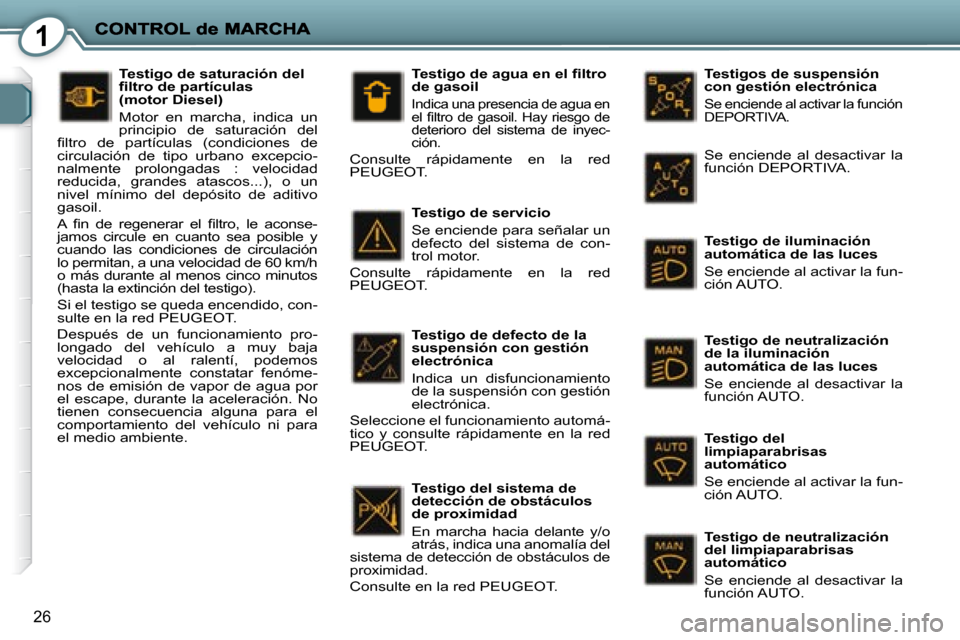

Testigos de suspensión
con gestión electrónica
Se enciende al activar la función
DEPORTIVA.
Testigo de iluminación
automática de las luces
Se enciende al activar la fun-
ción AUTO.
Testigo de neutralización
de la iluminación
automática de las luces
Se enciende al desactivar la
función AUTO.
Testigo del
limpiaparabrisas
automático
Se enciende al activar la fun-
ción AUTO.
Testigo de neutralización
del limpiaparabrisas
automático
Se enciende al desactivar la
función AUTO.
Testigo de servicio
Se enciende para señalar un
defecto del sistema de con-
trol motor.
Consulte rápidamente en la red
PEUGEOT .
Testigo de defecto de la
suspensión con gestión
electrónica
Indica un disfuncionamiento
de la suspensión con gestión
electrónica.
Seleccione el funcionamiento automá-
tico y consulte rápidamente en la red
PEUGEOT .
Testigo del sistema de
detección de obstáculos
de proximidad
En marcha hacia delante y/o
atrás, indica una anomalía del
sistema de detección de obstáculos de
proximidad.
Consulte en la red PEUGEOT. Se enciende al desactivar la
función DEPORTIVA.
Testigo de saturación del
fi l t r o d e p a r t í c u l a s
(motor Diesel)
Motor en marcha, indica un
principio de saturación del
fi l t r o d e p a r t í c u l a s ( c o n d i c i o n e s d e
circulación de tipo urbano excepcio-
nalmente prolongadas : velocidad
reducida, grandes atascos...), o un
nivel mínimo del depósito de aditivo
gasoil.
A fi n d e r e g e n e r a r e l fi l t r o , l e a c o n s e -
jamos circule en cuanto sea posible y
cuando las condiciones de circulación
lo permitan, a una velocidad de 60 km/h
o más durante al menos cinco minutos
(hasta la extinción del testigo).
Si el testigo se queda encendido, con-
sulte en la red PEUGEOT .
Después de un funcionamiento pro-
longado del vehículo a muy baja
velocidad o al ralentí, podemos
excepcionalmente constatar fenóme-
nos de emisión de vapor de agua por
el escape, durante la aceleración. No
tienen consecuencia alguna para el
comportamiento del vehículo ni para
el medio ambiente. T e s t i g o d e a g u a e n e l fi l t r o
de gasoil
Indica una presencia de agua en
e l fi l t r o d e g a s o i l . H a y r i e s g o d e
deterioro del sistema de inyec-
ción.
Consulte rápidamente en la red
PEUGEOT .
Page 24 of 211
1
27

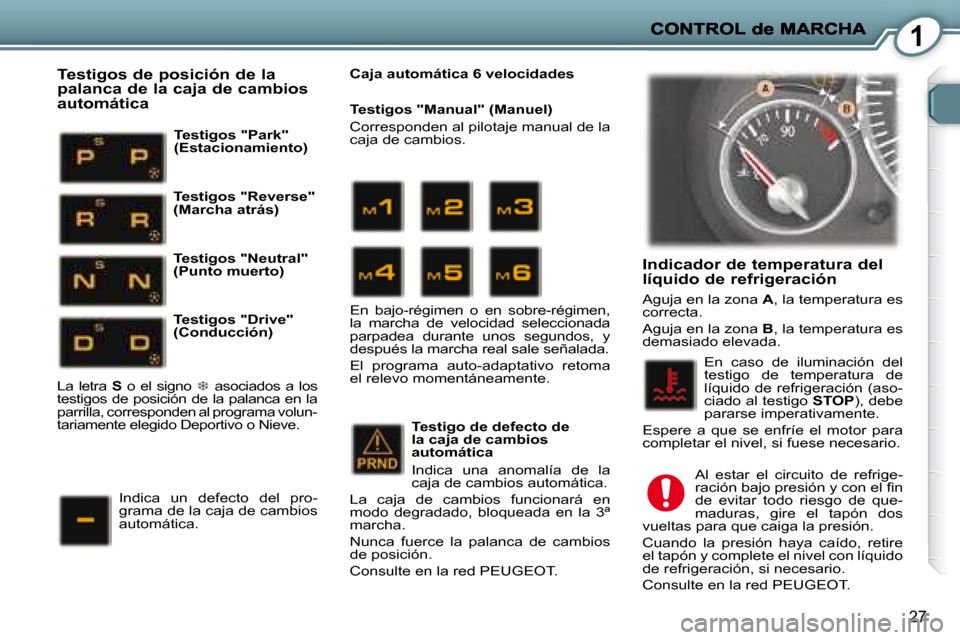

Indicador de temperatura del líquido de refrigeración
Aguja en la zona A , la temperatura es
correcta.
Aguja en la zona B , la temperatura es
demasiado elevada.
En caso de iluminación del
testigo de temperatura de
líquido de refrigeración (aso-
ciado al testigo STOP ), debe
pararse imperativamente.
Espere a que se enfríe el motor para
completar el nivel, si fuese necesario.
Al estar el circuito de refrige-
r a c i ó n b a j o p r e s i ó n y c o n e l fi n
de evitar todo riesgo de que-
maduras, gire el tapón dos
vueltas para que caiga la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel con líquido
de refrigeración, si necesario.
Consulte en la red PEUGEOT.
Indica un defecto del pro-
grama de la caja de cambios
automática.
Testigos de posición de la palanca de la caja de cambios automática
Testigo de defecto de
la caja de cambios
automática
Indica una anomalía de la
caja de cambios automática.
La caja de cambios funcionará en
modo degradado, bloqueada en la 3ª
marcha.
Nunca fuerce la palanca de cambios
de posición.
Consulte en la red PEUGEOT.
Caja automática 6 velocidades
Testigos "Park"
(Estacionamiento)
Testigos "Reverse"
(Marcha atrás)
Testigos "Neutral"
(Punto muerto)
Testigos "Drive"
(Conducción)
La letra S o el signo asociados a los
testigos de posición de la palanca en la
parrilla, corresponden al programa volun-
tariamente elegido Deportivo o Nieve.
Testigos "Manual" (Manuel)
Corresponden al pilotaje manual de la
caja de cambios.
En bajo-régimen o en sobre-régimen,
la marcha de velocidad seleccionada
parpadea durante unos segundos, y
después la marcha real sale señalada.
El programa auto-adaptativo retoma
el relevo momentáneamente.
Page 25 of 211
1
28

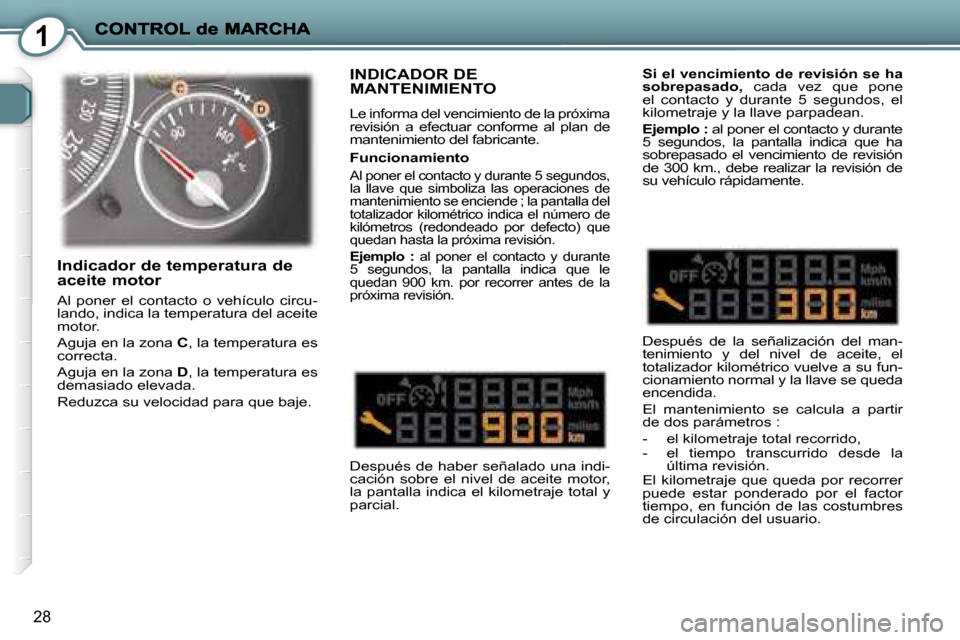

INDICADOR DE MANTENIMIENTO
Le informa del vencimiento de la próxima
revisión a efectuar conforme al plan de
mantenimiento del fabricante.
Después de haber señalado una indi-
cación sobre el nivel de aceite motor,
la pantalla indica el kilometraje total y
parcial.
Si el vencimiento de revisión se ha
sobrepasado , cada vez que pone
el contacto y durante 5 segundos, el
kilometraje y la llave parpadean.
Ejemplo : al poner el contacto y durante
5 segundos, la pantalla indica que ha
sobrepasado el vencimiento de revisión
de 300 km., debe realizar la revisión de
su vehículo rápidamente.
Después de la señalización del man-
tenimiento y del nivel de aceite, el
totalizador kilométrico vuelve a su fun-
cionamiento normal y la llave se queda
encendida.
El mantenimiento se calcula a partir
de dos parámetros :
- el kilometraje total recorrido,
- el tiempo transcurrido desde la última revisión.
El kilometraje que queda por recorrer
puede estar ponderado por el factor
tiempo, en función de las costumbres
de circulación del usuario.
Indicador de temperatura de aceite motor
Al poner el contacto o vehículo circu-
lando, indica la temperatura del aceite
motor.
Aguja en la zona C , la temperatura es
correcta.
Aguja en la zona D , la temperatura es
demasiado elevada.
Reduzca su velocidad para que baje. Funcionamiento
Al poner el contacto y durante 5 segundos,
la llave que simboliza las operaciones de
mantenimiento se enciende ; la pantalla del
totalizador kilométrico indica el número de
kilómetros (redondeado por defecto) que
quedan hasta la próxima revisión.
Ejemplo : al poner el contacto y durante
5 segundos, la pantalla indica que le
quedan 900 km. por recorrer antes de la
próxima revisión.
Page 26 of 211
1
28
INDICADOR DE MANTENIMIENTO
Le informa del vencimiento de la próxima
revisión a efectuar conforme al plan de
mantenimiento del fabricante.
Después de haber señalado una indi-
cación sobre el nivel de aceite motor,
la pantalla indica el kilometraje total y
parcial.
Si el vencimiento de revisión se ha
sobrepasado , cada vez que pone
el contacto y durante 5 segundos, el
kilometraje y la llave parpadean.
Ejemplo : al poner el contacto y durante
5 segundos, la pantalla indica que ha
sobrepasado el vencimiento de revisión
de 300 km., debe realizar la revisión de
su vehículo rápidamente.
Después de la señalización del man-
tenimiento y del nivel de aceite, el
totalizador kilométrico vuelve a su fun-
cionamiento normal y la llave se queda
encendida.
El mantenimiento se calcula a partir
de dos parámetros :
- el kilometraje total recorrido,
- el tiempo transcurrido desde la última revisión.
El kilometraje que queda por recorrer
puede estar ponderado por el factor
tiempo, en función de las costumbres
de circulación del usuario.
Indicador de temperatura de aceite motor
Al poner el contacto o vehículo circu-
lando, indica la temperatura del aceite
motor.
Aguja en la zona C , la temperatura es
correcta.
Aguja en la zona D , la temperatura es
demasiado elevada.
Reduzca su velocidad para que baje. Funcionamiento
Al poner el contacto y durante 5 segundos,
la llave que simboliza las operaciones de
mantenimiento se enciende ; la pantalla del
totalizador kilométrico indica el número de
kilómetros (redondeado por defecto) que
quedan hasta la próxima revisión.
Ejemplo : al poner el contacto y durante
5 segundos, la pantalla indica que le
quedan 900 km. por recorrer antes de la
próxima revisión.
Page 27 of 211
1
Puesta a cero del indicador de mantenimiento
Su red PEUGEOT efectúa esta opera-
ción después de cada revisión.
Si ha efectuado Ud. mismo la revisión
de su vehículo, el procedimiento de
puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla indique "=0" , suelte
le botón ; la llave desaparece.
Indicador de nivel de aceite motor
Al poner el contacto, el nivel de aceite
motor está indicado durante 5 segun-
dos aproximadamente, después de la
información de mantenimiento.
Varilla manual
En la varilla manual hay
2 marcas : nunca sobrepa-
sar el nivel A .
En posición B , completar
el nivel por el tapón del
depósito de aceite, con el
tipo de aceite adaptado a
su motorización.
A = maxi.
B = mini.
Nivel de aceite correcto
Falta de aceite
El parpadeo indica una falta de aceite
que puede deteriorar el motor.
S i s e c o n fi r m a l a f a l t a d e a c e i t e
m e d i a n t e l a v e r i fi c a c i ó n c o n l a v a r i l l a
manual, complete imperativamente el
nivel. Defecto varilla nivel
de aceite (segmentos
parpadeando)
V e r i fi q u e e l n i v e l d e a c e i t e c o n l a v a r i l l a
manual.
Si constata un nivel correcto, el par-
padeo indica entonces un disfuncio-
namiento del indicador nivel de aceite
motor.
Consulte en la red PEUGEOT.
L a v e r i fi c a c i ó n d e l n i v e l c o n l a v a r i l l a
manual sólo es válida si el vehículo está
sobre suelo horizontal, motor parado
desde más de 15 minutos.
Después de esta operación,
si usted quiere desconectar la
batería, debe bloquear el vehí-
culo y esperar al menos cinco
minutos, si no la puesta a cero no se
efectuará.
Page 28 of 211
1

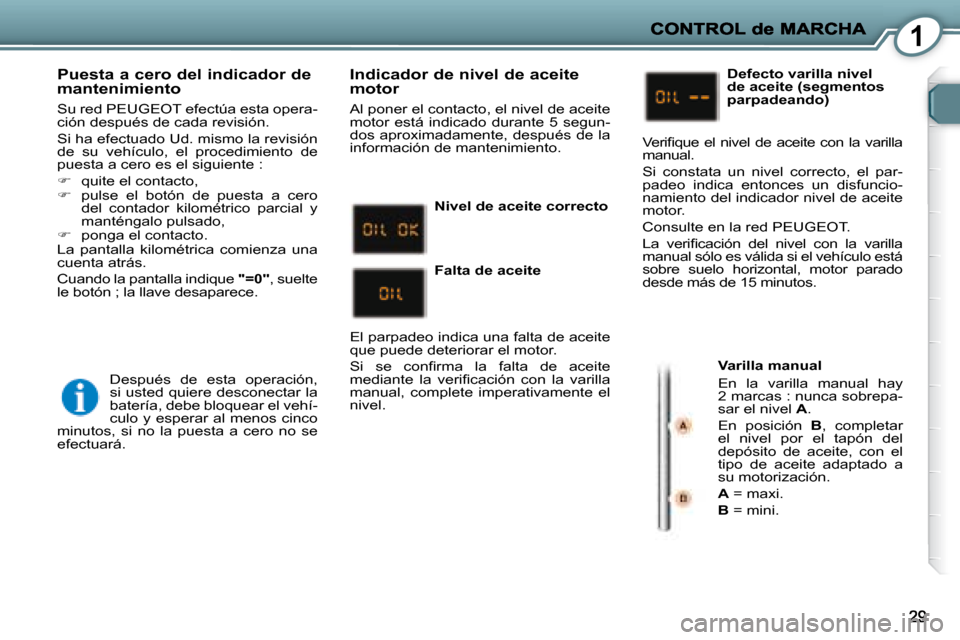

Puesta a cero del indicador de mantenimiento
Su red PEUGEOT efectúa esta opera-
ción después de cada revisión.
Si ha efectuado Ud. mismo la revisión
de su vehículo, el procedimiento de
puesta a cero es el siguiente :
quite el contacto,
pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,
ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla indique "=0" , suelte
le botón ; la llave desaparece.
Indicador de nivel de aceite motor
Al poner el contacto, el nivel de aceite
motor está indicado durante 5 segun-
dos aproximadamente, después de la
información de mantenimiento.
Varilla manual
En la varilla manual hay
2 marcas : nunca sobrepa-
sar el nivel A .
En posición B , completar
el nivel por el tapón del
depósito de aceite, con el
tipo de aceite adaptado a
su motorización.
A = maxi.
B = mini.
Nivel de aceite correcto
Falta de aceite
El parpadeo indica una falta de aceite
que puede deteriorar el motor.
S i s e c o n fi r m a l a f a l t a d e a c e i t e
m e d i a n t e l a v e r i fi c a c i ó n c o n l a v a r i l l a
manual, complete imperativamente el
nivel. Defecto varilla nivel
de aceite (segmentos
parpadeando)
V e r i fi q u e e l n i v e l d e a c e i t e c o n l a v a r i l l a
manual.
Si constata un nivel correcto, el par-
padeo indica entonces un disfuncio-
namiento del indicador nivel de aceite
motor.
Consulte en la red PEUGEOT.
L a v e r i fi c a c i ó n d e l n i v e l c o n l a v a r i l l a
manual sólo es válida si el vehículo está
sobre suelo horizontal, motor parado
desde más de 15 minutos.
Después de esta operación,
si usted quiere desconectar la
batería, debe bloquear el vehí-
culo y esperar al menos cinco
minutos, si no la puesta a cero no se
efectuará.
Page 29 of 211
1
30

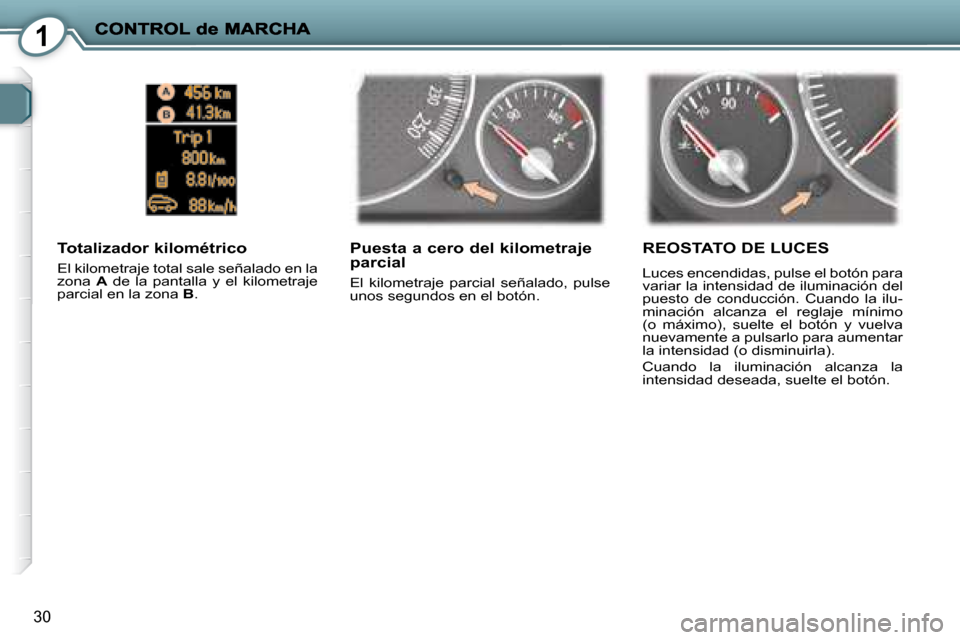

Puesta a cero del kilometraje parcial
El kilometraje parcial señalado, pulse
unos segundos en el botón.
Totalizador kilométrico
El kilometraje total sale señalado en la
zona A de la pantalla y el kilometraje
parcial en la zona B .
REOSTATO DE LUCES
Luces encendidas, pulse el botón para
variar la intensidad de iluminación del
puesto de conducción. Cuando la ilu-
minación alcanza el reglaje mínimo
(o máximo), suelte el botón y vuelva
nuevamente a pulsarlo para aumentar
la intensidad (o disminuirla).
Cuando la iluminación alcanza la
intensidad deseada, suelte el botón.
Page 30 of 211
1
31

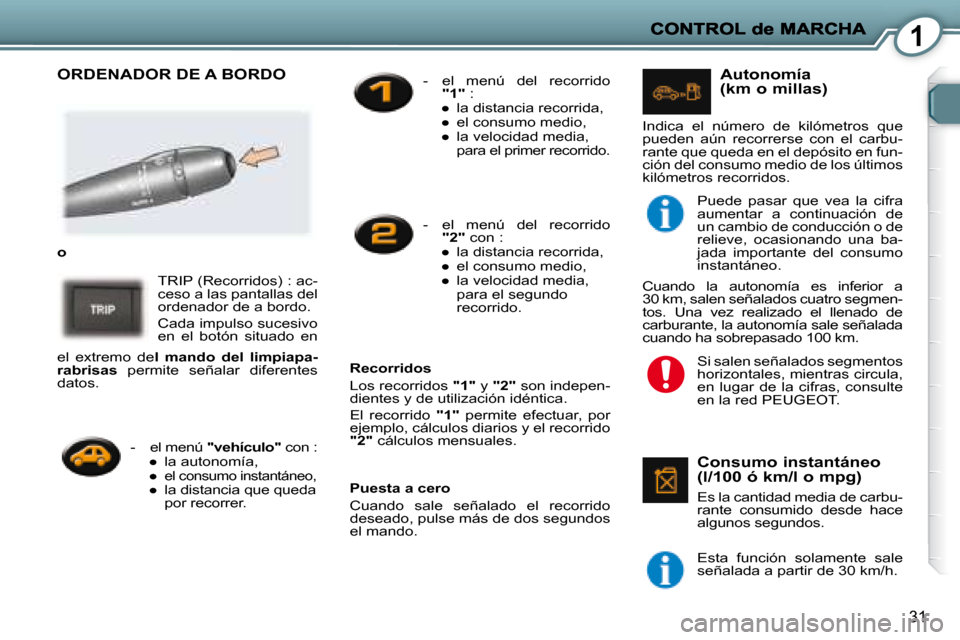

ORDENADOR DE A BORDO
o
TRIP (Recorridos) : ac-
ceso a las pantallas del
ordenador de a bordo.
Cada impulso sucesivo
en el botón situado en
Puesta a cero
Cuando sale señalado el recorrido
deseado, pulse más de dos segundos
el mando. - el menú del recorrido
"1" :
