Page 171 of 244

169
Om ett fel uppstår
8Ta kontakt med en auktoriserad PEUGEOT-
verkstad eller en annan kvalificerad
verkstad för att skaffa en godkänd domkraft
från tillverkaren som passar din bil, om
originaldomkraften saknas.
Domkraften uppfyller EU-bestämmelserna
enligt Maskindirektivet 2006/42/EG.
Domkraften kräver inget underhåll.
Lista över verktyg
1.Kil för att kila fast bilen (beroende på
utrustning)
2. Hylsa för stöldskyddsbultar (finns i
handskfacket) (beroende på utrustning)
För att anpassa hjulbultsnyckeln till speciella
s.k. stöldskyddsbultar.
3. Avtagbar bogserögla
Se motsvarande avsnitt för mer information
om att bogsera bilen och användning av den
borttagbara bogseröglan.
Med provisorisk
punkteringsreparationssats
4. 12 V-kompressor med behållare med
tätningsmedel samt dekal för fartbegränsning
För provisorisk reparation av däcket och
justering av däcktrycket.
Se motsvarande avsnitt för mer
information om den provisoriska
punkteringsreparationssatsen.
Med reservhjul
5. Hjulbultsnyckel
Används för att ta bort hjulbultarna.
6.Domkraft med handtag
Används för att lyfta upp bilen.
7. Borttagningsverktyg för hjulbultskåpor
(beroende på utrustning)
För att ta bort navkapseln från stålhjulen eller
det mittersta bultskyddet från lättmetallfälgar.
Se motsvarande avsnitt för mer information om
reservhjulet.
Provisorisk punkterings-
reparationssats
Följ den här länken till förklarande videor:
http://q-r.to/bagGl9
Den består av en kompressor och en
tätningspatron, vilket gör att du kan utföra en
tillfällig reparation av däcket så att du kan köra
till närmaste garage.
Den är utformad för reparation av de flesta
punkteringar på däckens slityta.
Fordonets elektriska system gör det
möjligt att ansluta kompressorn till 12 V
strömförsörjning tillräckligt länge för att
reparera ett däck efter en punktering.

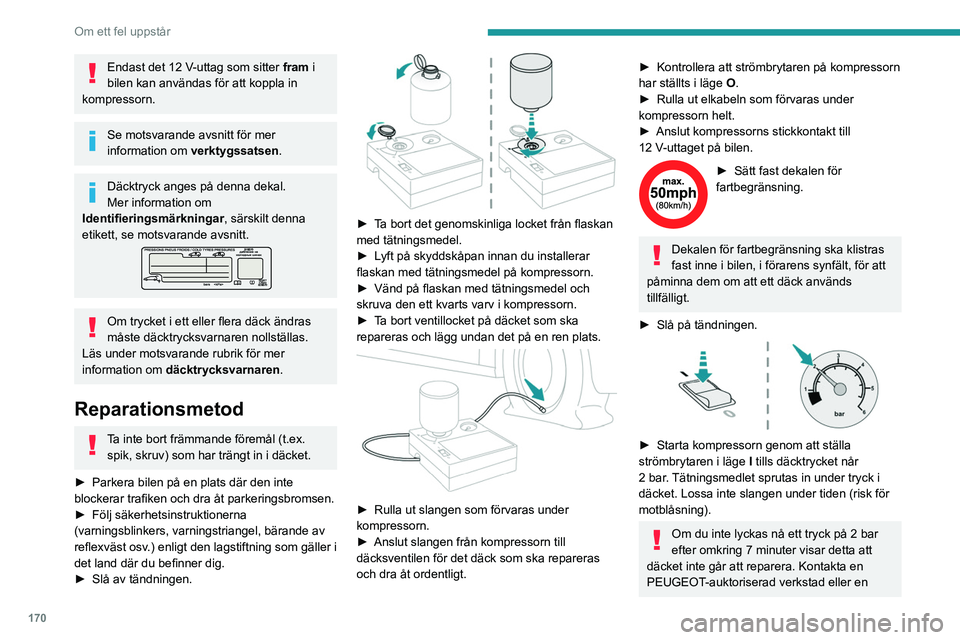

Page 172 of 244

170
Om ett fel uppstår
Endast det 12 V-uttag som sitter fram i
bilen kan användas för att koppla in
kompressorn.
Se motsvarande avsnitt för mer
information om verktygssatsen .
Däcktryck anges på denna dekal.
Mer information om
Identifieringsmärkningar, särskilt denna
etikett, se motsvarande avsnitt.
Om trycket i ett eller flera däck ändras
måste däcktrycksvarnaren nollställas.
Läs under motsvarande rubrik för mer
information om däcktrycksvarnaren .
Reparationsmetod
Ta inte bort främmande föremål (t.ex.
spik, skruv) som har trängt in i däcket.
►
Parkera bilen på en plats där den inte
blockerar trafiken och dra åt parkeringsbromsen.
►
Följ säkerhetsinstruktionerna
(varningsblinkers, varningstriangel, bärande av
reflexväst osv
.) enligt den lagstiftning som gäller i
det land där du befinner dig.
►
Slå av tändningen.
► Ta bort det genomskinliga locket från flaskan
med tätningsmedel.
►
L
yft på skyddskåpan innan du installerar
flaskan med tätningsmedel på kompressorn.
►
Vänd på flaskan med tätningsmedel och
skruva den ett kvarts varv i kompressorn.
►
T
a bort ventillocket på däcket som ska
repareras och lägg undan det på en ren plats.
► Rulla ut slangen som förvaras under
kompressorn.
►
Anslut slangen från kompressorn till
däcksventilen för det däck som ska repareras
och dra åt ordentligt.
► Kontrollera att strömbrytaren på kompressorn
har ställts i läge O
.
►
Rulla ut elkabeln som förvaras under
kompressorn helt.
►
Anslut kompressorns stickkontakt till
12
V-uttaget på bilen.
► Sätt fast dekalen för
fartbegränsning.
Dekalen för fartbegränsning ska klistras
fast inne i bilen, i förarens synfält, för att
påminna dem om att ett däck används
tillfälligt.
►
Slå på tändningen.
► Starta kompressorn genom att ställa
strömbrytaren i läge I
tills däcktrycket når
2
bar. Tätningsmedlet sprutas in under tryck i
däcket. Lossa inte slangen under tiden (risk för
motblåsning).
Om du inte lyckas nå ett tryck på 2 bar
efter omkring 7 minuter visar detta att
däcket inte går att reparera. Kontakta en
PEUGEOT-auktoriserad verkstad eller en

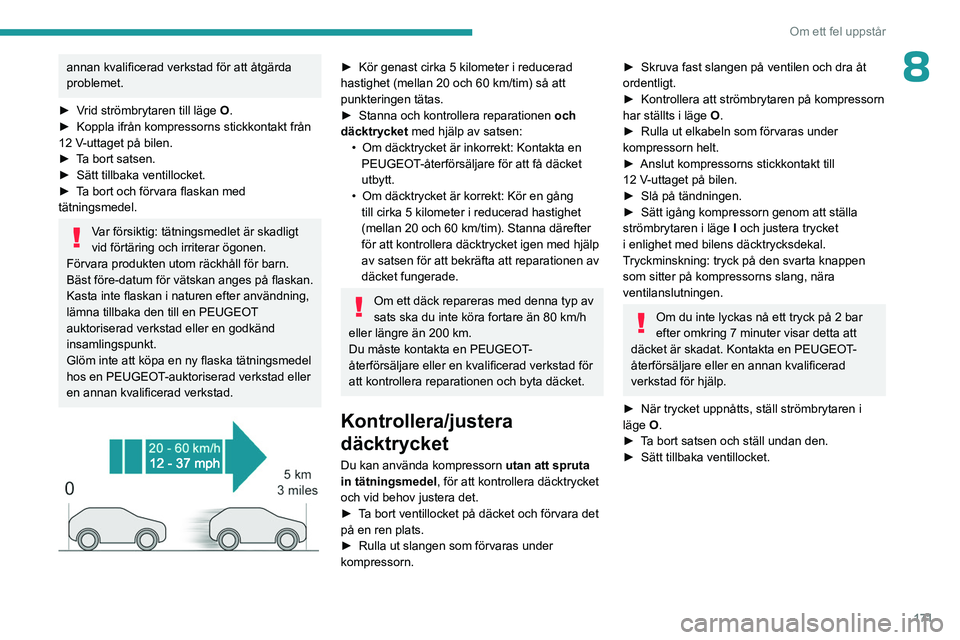

Page 173 of 244

171
Om ett fel uppstår
8annan kvalificerad verkstad för att åtgärda
problemet.
►
V
rid strömbrytaren till läge O.
►
Koppla ifrån kompressorns stickkontakt från
12
V-uttaget på bilen.
►
T
a bort satsen.
►
Sätt tillbaka ventillocket.
►
T
a bort och förvara flaskan med
tätningsmedel.
Var försiktig: tätningsmedlet är skadligt
vid förtäring och irriterar ögonen.
Förvara produkten utom räckhåll för barn.
Bäst före-datum för vätskan anges på flaskan.
Kasta inte flaskan i naturen efter användning,
lämna tillbaka den till en PEUGEOT
auktoriserad verkstad eller en godkänd
insamlingspunkt.
Glöm inte att köpa en ny flaska tätningsmedel
hos en PEUGEOT-auktoriserad verkstad eller
en annan kvalificerad verkstad.
► Kör genast cirka 5 kilometer i reducerad
hastighet (mellan 20 och 60 km/tim) så att
punkteringen tätas.
►
Stanna och kontrollera reparationen och
däcktrycket med hjälp av satsen:
•
Om däcktrycket är inkorrekt: Kontakta en
PEUGEOT
-återförsäljare för att få däcket
utbytt.
•
Om däcktrycket är korrekt: Kör en gång
till cirka 5 kilometer i reducerad hastighet
(mellan 20 och 60
km/tim). Stanna därefter
för att kontrollera däcktrycket igen med hjälp
av satsen för att bekräfta att reparationen av
däcket fungerade.
Om ett däck repareras med denna typ av
sats ska du inte köra fortare än 80 km/h
eller längre än 200
km.
Du måste kontakta en PEUGEOT-
återförsäljare eller en kvalificerad verkstad för
att kontrollera reparationen och byta däcket.
Kontrollera/justera
däcktrycket
Du kan använda kompressorn utan att spruta
in tätningsmedel , för att kontrollera däcktrycket
och vid behov justera det.
►
T
a bort ventillocket på däcket och förvara det
på en ren plats.
►
Rulla ut slangen som förvaras under
kompressorn.
► Skruva fast slangen på ventilen och dra åt
ordentligt.
►
Kontrollera att strömbrytaren på kompressorn
har ställts i läge O
.
►
Rulla ut elkabeln som förvaras under
kompressorn helt.
►
Anslut kompressorns stickkontakt till
12
V-uttaget på bilen.
►
Slå på tändningen.
►
Sätt igång kompressorn genom att ställa
strömbrytaren i läge I
och justera trycket
i enlighet med bilens däcktrycksdekal.
Tryckminskning: tryck på den svarta knappen
som sitter på kompressorns slang, nära
ventilanslutningen.
Om du inte lyckas nå ett tryck på 2 bar
efter omkring 7 minuter visar detta att
däcket är skadat. Kontakta en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad för hjälp.
►
När trycket uppnåtts, ställ strömbrytaren i
läge
O.
►
T
a bort satsen och ställ undan den.
►
Sätt tillbaka ventillocket.
Page 174 of 244

172
Om ett fel uppstår
Kryp aldrig in under en bil som är upplyft med
hjälp av en domkraft; använd en pallbock.
Hjul med navkapsel
När du tar bort hjulet, ta först bort
hjulsidan genom att dra med båda händerna i
en av de övre armarna.
När hjulet monteras tillbaka igen , sätter du
tillbaka navkapseln genom att först placera
dess skåra mittemot ventilen och sen trycka
med handflatan runt om på navkapselns
ytterkant.
Reservhjul
Följ den här länken till förklarande videor:
http://q-r.to/bagGl9
Se motsvarande avsnitt för mer
information om verktygssatsen .
Komma åt reservhjulet
Reservhjulet är placerat under golvet i
bagageutrymmet.
Se först avsnittet om verktygssatsen för mer
information om hur du kommer åt reservhjulet.
Beroende på din bilversion kan
reservhjulet vara normalstort i (stål eller
aluminium) eller av en typ som tar mindre
plats.
Borttagning av reservhjul
► Skruva loss mittmuttern.
► A vlägsna fästanordningen (mutter och skruv).
►
L
yft upp reservhjulet mot dig från baksidan.
►
T
a ut hjulet ur bagageutrymmet.
Sätta tillbaka reservhjulet
Det punkterade hjulet kan inte placeras
under bagageutrymmesgolvet.
► Sätt tillbaka reservhjulet på dess plats.
► Skruva loss muttern på skruven några varv .
►
Sätt dit fästanordningen (mutter och skruv) i
mitten av hjulet.
► Dra åt muttern i mitten ordentligt för att hjulet
ska hållas på plats.
►
Sätt tillbaka verktygslådan på sin plats i
hjulcentrumet och knäpp fast den.
Demontera ett hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte hindrar trafiken: på vågrät och stadig
mark där det inte är halt.
Välj
P-läget på automatiska växellådan för att
låsa hjulen, använd parkeringsbromsen, om
inte den är inställd på automatiskt läge, och
stäng av tändningen.
Kontrollera sedan att parkeringsbromsens
kontrollampa lyser med fast sken på
instrumentpanelen.
Kontrollera att alla har klivit ut ur bilen och
befinner sig på en säker plats.
Placera vid behov en kil under det diagonalt
motsatta hjulet.
Page 175 of 244

173
Om ett fel uppstår
8Kryp aldrig in under en bil som är upplyft med
hjälp av en domkraft; använd en pallbock.
Hjul med navkapsel
När du tar bort hjulet, ta först bort
hjulsidan genom att dra med båda händerna i
en av de övre armarna.
När hjulet monteras tillbaka igen , sätter du
tillbaka navkapseln genom att först placera
dess skåra mittemot ventilen och sen trycka
med handflatan runt om på navkapselns
ytterkant.
– Om fordonet har stålfälgar , ta bort fälgen.
– Om bilen har aluminiumfälgar tar du bort det
mittersta bultskyddet med verktyg
7.
–
Om bilen är utrustad med stöldskyddsskruvar
ska du montera hylsan för stöldskyddsskruvar
2
på hjulbultsnyckeln 5 för att lossa
stöldskyddsskruven.
–
Lossa de andra bultarna med endast
hjulbultsnyckeln
5
.
Använd aldrig en slagnyckel på säkerhetsbultshylsan.
► Placera domkraftens fot 6 på marken och
kontrollera att den står lodrätt under lyftpunkten
fram
A eller bak B på underredet, närmast hjulet
som ska bytas.
► Veva ut domkraften 6 ända tills dess överdel
kommer i kontakt med lyftpunkt A eller B.
Stödområdet för bilens punkt A eller
B måste
vara placerad på mittdelen av domkraftens
överdel.
►
L
yft upp fordonet tills det finns tillräckligt med
utrymme mellan hjulet och marken för att enkelt
kunna ta del av reservhjulet (inte punkterat).
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst finns det
risk att domkraften börjar glida eller sjunker
ihop. Risk för personskador!
Se till att placera domkraften i antingen
lyftpunkt
A eller B under bilen och kontrollera
att domkraftshuvudet är korrekt centrerat
under kontaktytan på bilen. Annars finns risk

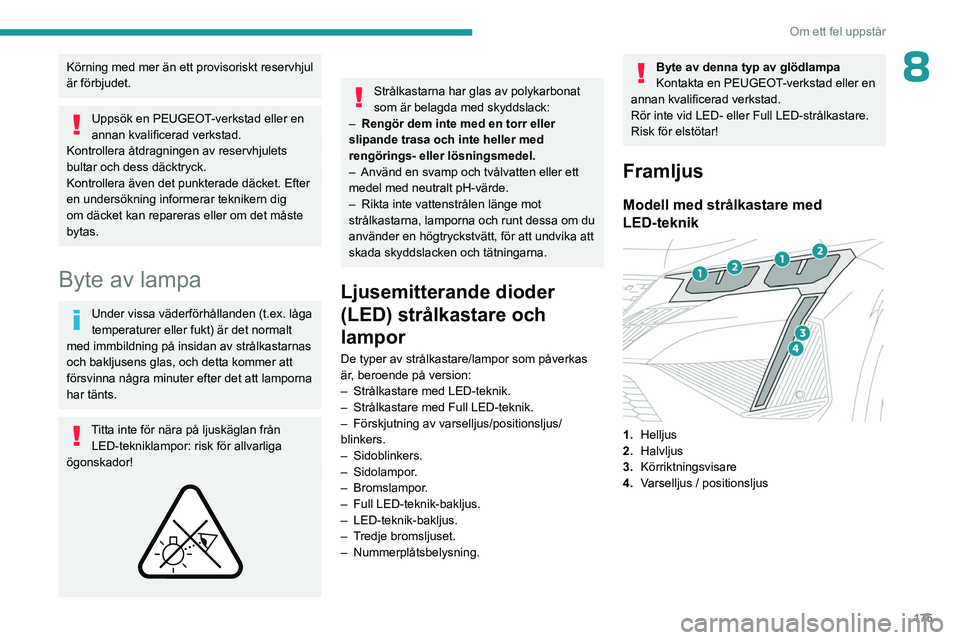

Page 176 of 244

174
Om ett fel uppstår
Körning med mer än ett provisoriskt reservhjul
är förbjudet.
Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Kontrollera åtdragningen av reservhjulets
bultar och dess däcktryck.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Titta inte för nära på ljuskäglan från LED-tekniklampor: risk för allvarliga
ögonskador!
för skador på bilen och/eller att domkraften
sjunker ihop – risk för skador!
► Ta bort bultarna och förvara dem på en ren
plats.
►
T
a loss hjulet.
Montera ett hjul
Montera ett reservhjul med plåtfälg
eller ett nödreservhjul
Om bilen är utrustad med lättmetallfälgar
kommer brickorna A inte i kontakt med
reservhjul med plåtfälg eller ett provisoriskt
reservhjul. Hjulet hålls på plats med koniska
kontaktytan B på var och en av bultarna.
► Montera hjulet på navet.
► Skruva in bultarna för hand så långt det går .
►
Dra åt skyddsskruven med hjulbultsnyckeln
5
utrustad med en säkerhetshylsa
2
.
►
Dra åt de andra bultarna enbart med hjälp av
hjulbultsnyckeln
5
.
► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 6 och ta bort den.
► Dra åt skyddsskruven med hjulbultsnyckeln 5
utrustad med en säkerhetshylsa 2 .
►
Dra helt fast de andra bultarna med
hjulbultsnyckeln 5
.
►
Montera tillbaka de små kapslarna på var och
en av bultarna (beroende på utrustning).
►
Sätt tillbaka verktygen.
Efter ett hjulbyte
Det punkterade hjulet kan inte förvaras på
reservhjulets plats. Lägg det i bagageutrymmet.
Med nödreservhjul
Avaktivera vissa körhjälpsfunktioner (Active
Safety Brake, Adaptiv farthållare, osv.).
Överskrid inte 80 km/h vid körning eller den
maximala sträckan på 80 km.
Page 177 of 244

175
Om ett fel uppstår
8Körning med mer än ett provisoriskt reservhjul
är förbjudet.
Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Kontrollera åtdragningen av reservhjulets
bultar och dess däcktryck.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Titta inte för nära på ljuskäglan från LED-tekniklampor: risk för allvarliga
ögonskador!
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–
Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–
Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–
Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Ljusemitterande dioder
(LED) strålkastare och
lampor
De typer av strålkastare/lampor som påverkas
är, beroende på version:
–
Strålkastare med LED-teknik.
–
Strålkastare med Full LED-teknik.
–
Förskjutning av varselljus/positionsljus/
blinkers.
–
Sidoblinkers.
–
Sidolampor.
–
Bromslampor.
–
Full LED-teknik-bakljus.
–
LED-teknik-bakljus.
–
T
redje bromsljuset.
–
Nummerplåtsbelysning.
Byte av denna typ av glödlampa
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Rör inte vid LED- eller Full LED-strålkastare.
Risk för elstötar!
Framljus
Modell med strålkastare med
LED-teknik
1. Helljus
2. Halvljus
3. Körriktningsvisare
4. Varselljus / positionsljus
Page 178 of 244

176
Om ett fel uppstår
Säkringar
Byta säkring
Alla ingrepp får endast utföras av
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad
Om en säkring byts ut av en tredje part kan
det orsaka allvarliga funktionsfel på fordonet.
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
Modell med Peugeot Matrix LED
Technology 2.0-strålkastare
1. Halvljus/helljusstrålkastare med Matrix Beam
funktionen
2. Halvljus/Helljus
3. Varselljus/positionsljus/blinkers
Bakljus
Modell med LED-ljus
Modell med Full LED 3D-lampor
1.Blinkers (LED)
2. Bromsljus/positionsljus (LED)
3. Positionsljus
(LED)
4.Dimljus (P21W)
5. Backljus (W16W)
Backljus / dimljus
Dessa lampor byts utifrån via bakre stötfångaren.
►
T a bort fästskruven/skruvarna från
åtkomstfliken under stötfångaren med en Torx-
skruvmejsel eller en 10
mm sexkantshylsa.
►
Knäpp loss åtkomstfliken.
►
V
rid lamphållaren en kvarts varv och dra ut
den.
►
För dimmljuset: vrid lampan ett kvarts varv
och byt ut den.
►
För backlyktan: dra ut lampan och byt ut den.
Var försiktig så att du inte vidrör
avgassystemet om du ska byta lampa
tidigare än några minuter efter att motorn
stängdes av. Risk för brännskador!
Page 179 of 244

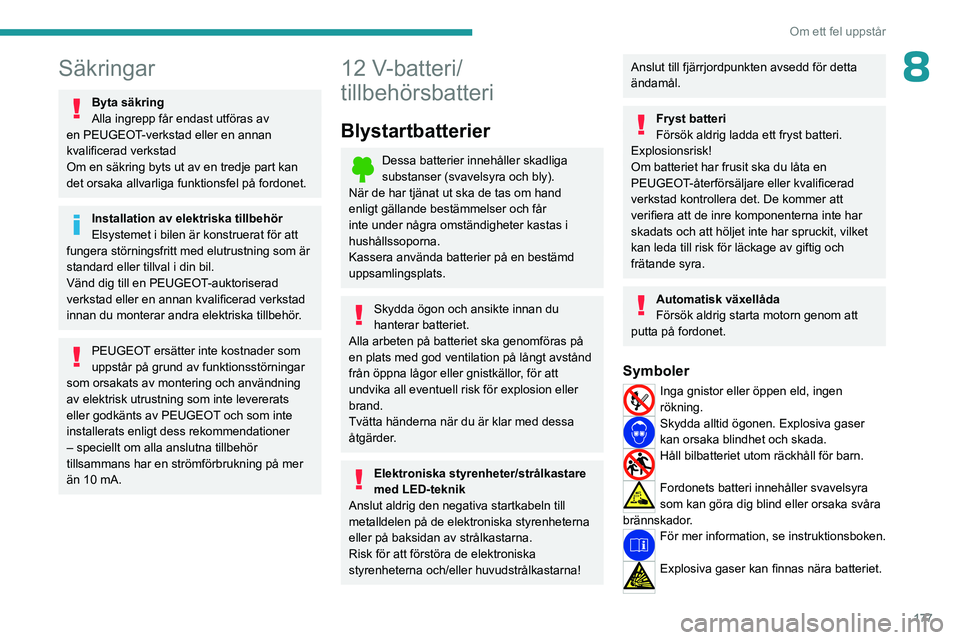

177
Om ett fel uppstår
8Säkringar
Byta säkring
Alla ingrepp får endast utföras av
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad
Om en säkring byts ut av en tredje part kan
det orsaka allvarliga funktionsfel på fordonet.
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
12 V-batteri/
tillbehörsbatteri
Blystartbatterier
Dessa batterier innehåller skadliga
substanser (svavelsyra och bly).
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
inte under några omständigheter kastas i
hushållssoporna.
Kassera använda batterier på en bestämd
uppsamlingsplats.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all eventuell risk för explosion eller
brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Elektroniska styrenheter/strålkastare
med LED-teknik
Anslut aldrig den negativa startkabeln till
metalldelen på de elektroniska styrenheterna
eller på baksidan av strålkastarna.
Risk för att förstöra de elektroniska
styrenheterna och/eller huvudstrålkastarna!
Anslut till fjärrjordpunkten avsedd för detta
ändamål.
Fryst batteri
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har frusit ska du låta en
PEUGEOT-återförsäljare eller kvalificerad
verkstad kontrollera det. De kommer att
verifiera att de inre komponenterna inte har
skadats och att höljet inte har spruckit, vilket
kan leda till risk för läckage av giftig och
frätande syra.
Automatisk växellåda
Försök aldrig starta motorn genom att
putta på fordonet.
Symboler
Inga gnistor eller öppen eld, ingen
rökning.
Skydda alltid ögonen. Explosiva gaser
kan orsaka blindhet och skada.
Håll bilbatteriet utom räckhåll för barn.
Fordonets batteri innehåller svavelsyra
som kan göra dig blind eller orsaka svåra
brännskador.
För mer information, se instruktionsboken.
Explosiva gaser kan finnas nära batteriet.
Page 180 of 244

178
Om ett fel uppstår
Med bensinmotorer
Tillvägagångssätt för att starta motorn med hjälp av ett annat batteri eller för att ladda ett urladdat
batteri.
Åtkomst till batteri
Batteriet är placerat under motorhuven.
Gör så här för att komma åt pluspolen (+):
► Frigör motorhuven genom att dra i den
invändiga frigöringsspaken och sedan i den
utvändiga säkerhetshaken.
►
L
yft motorhuven.
(+) Pluspol med snabbkoppling.
(-) Minuspol.
Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt belägen nära
batteriet.
Starta motorn med hjälp av ett annat
batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
fordonen (bilradio, vindrutetorkare, lyktor
etc.).
Säkerställ att startkablarna inte befinner sig
nära motorns rörliga delar (fläkt, rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.
► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►
Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet
A
(vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet B eller på boostern.
►
Anslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet
B
eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
►
Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten
C
.
►
Starta motorn på bilen där hjälpbatteriet sitter
och låt den gå i några minuter
.
►
Aktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
►
Vänta tills den återgår till tomgång.
►
T
a loss startkablarna i motsatt
ordningsföljd .
►
Sätt tillbaka plastkåpan på pluspolen (+), om
bilen har en sådan.
►
Låt motorn vara igång, med stillastående
bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan det
påverka en del av bilens funktioner (t.ex. Stop
& Start).
Ladda batteriet med en batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
