PEUGEOT 5008 2012 Bruksanvisningar (in Swedish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.49 MB
Page 71 of 340
K
O
69

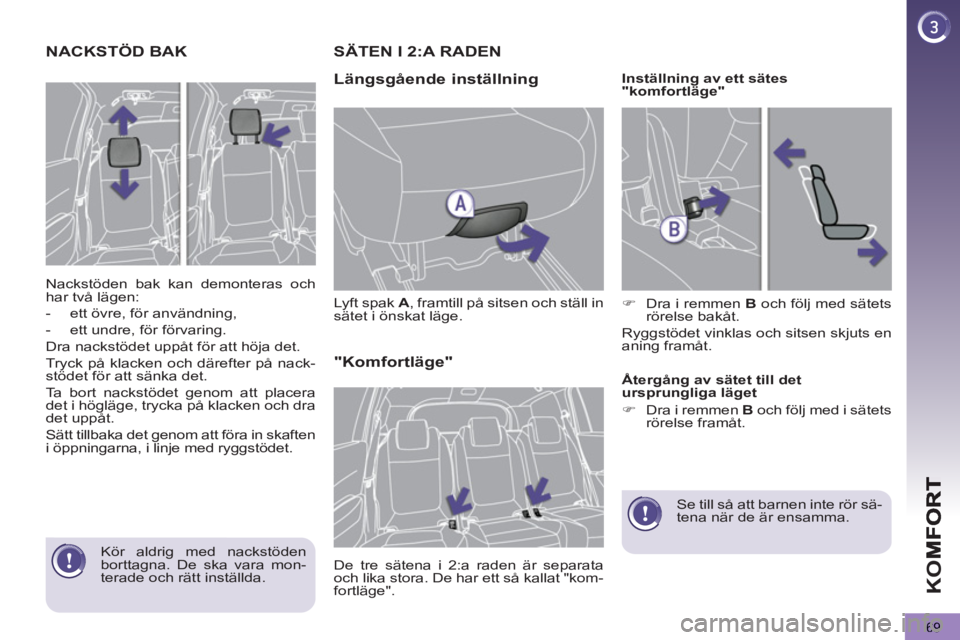

NACKSTÖD BAK
Nackstöden bak kan demonteras och
har två lägen:
- ett övre, för användning,
- ett undre, för förvaring.
Dra nackstödet uppåt för att höja det.
Tryck på klacken och därefter på nack-
stödet för att sänka det.
Ta bort nackstödet genom att placera
det i högläge, trycka på klacken och dra
det uppåt.
Sätt tillbaka det genom att föra in skaften
i öppningarna, i linje med ryggstödet.
SÄTEN I 2:A RADEN
Län
gsgående inställning
Lyft spak A
, framtill på sitsen och ställ in
sätet i önskat läge.
"Komfortläge"
De tre sätena i 2:a raden är separata
och lika stora. De har ett så kallat "kom-
fortläge".
Inställning av ett sätes
"komfortläge"
)
Dra i remmen B
och följ med sätets
rörelse bakåt.
Ryggstödet vinklas och sitsen skjuts en
aning framåt.
Återgång av sätet till det
ursprungliga läget
)
Dra i remmen B
och följ med i sätets
rörelse framåt.
Se till så att barnen inte rör sä-
tena när de är ensamma .
Kör aldrig med nackstöden
borttagna. De ska vara mon-
terade och rätt inställda.
Page 72 of 340
K
O
70

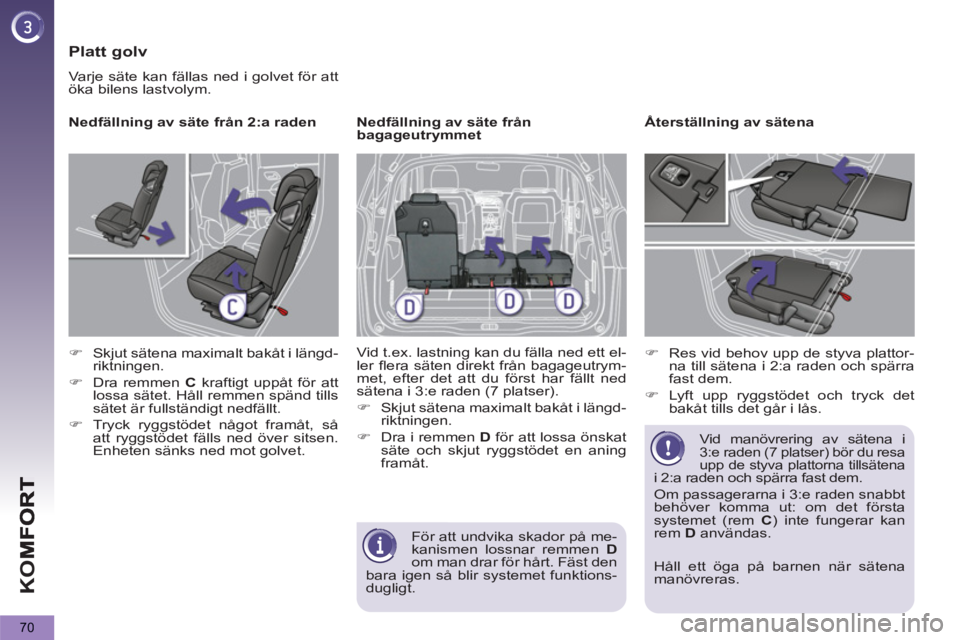

Platt golv
Varje säte kan fällas ned i golvet för att
öka bilens lastvolym.
Nedfällning av säte från 2:a raden
)
Skjut sätena maximalt bakåt i längd-
riktningen.
)
Dra remmen C
kraftigt uppåt för att
lossa sätet. Håll remmen spänd tills
sätet är fullständigt nedfällt.
)
Tryck ryggstödet något framåt, så
att ryggstödet fälls ned över sitsen.
Enheten sänks ned mot golvet.
Nedfällning av säte från
bagageutrymmet
Vid t.ex. lastning kan du fälla ned ett el-
ler fl era säten direkt från bagageutrym-
met, efter det att du först har fällt ned
sätena i 3:e raden (7 platser).
)
Skjut sätena maximalt bakåt i längd-
riktningen.
)
Dra i remmen D
för att lossa önskat
säte och skjut ryggstödet en aning
framåt.
Återställning av sätena
)
Res vid behov upp de styva plattor-
na till sätena i 2:a raden och spärra
fast dem.
)
Lyft upp ryggstödet och tryck det
bakåt tills det går i lås.
Vid manövrering av sätena i
3:e raden (7 platser) bör du resa
upp de styva plattorna tillsätena
i 2:a raden och spärra fast dem.
Om passagerarna i 3:e raden snabbt
behöver komma ut: om det första
systemet (rem C
) inte fungerar kan
rem D
användas.
För att undvika skador på me-
kanismen lossnar remmen D
om man drar för hårt. Fäst den
bara igen så blir systemet funktions-
dugligt.
Håll ett öga på barnen när sätena
manövreras.
Page 73 of 340
K
O
71
Skyddsplatta
En styv skyddsplatta är fäst vid varje
ryggstöd i 2:a raden.
Med denna kan du:
- få en hel lastyta i bagageutrymmet,
oavsett sätenas läge.
- undvika att föremål glider under sä-
tena i 2:a raden. Högst 30 kg per
platta.
Upplåsning/låsning av den styva
skyddsplattan
)
Kontrollera att sätena i 2:a raden är
maximalt bakåtskjutna innan du vi-
ker upp de styva skyddsplattorna.
)
Skjut skyddsplattans lås E
uppåt, för
att låsa upp den.
)
Fäll upp skyddsplattan, skjut sedan
låset E
nedåt för att låsa den.
Instigning i/utgång från 3:e raden(7 platser) Återställning av sätet på sin
plats utifrån med öppen dörr
Om passagerare sitter i 3:e raden
(7 platser):
)
För enheten manuellt bakåt till stopp.
Sätet återgår inte till max tillbaka-
skjutet läge, för att bibehålla benut-
rymmet för passagerare i 3:e raden,
)
Fäll ned sitsen.
)
Vik upp bordet på sätet i 2:a raden,
om det är nedfällt.
)
Håll handtaget F
upplyft, sätet låses
upp och sitsen fälls upp mot rygg-
stödet.
)
Tryck ryggstödet framåt och håll
samtidigt handtaget F
framåt.
Page 74 of 340
K
O
72
SÄTEN I 3:E RADEN (7 PLATSER)
Vikgolv
De bägge vikgolven som sitter fast i for-
donet, täcker över sätena i 3:e raden,
då dessa befi nner sig i infällt läge.
Fälla ihop vikgolv
)
Dra i remmen, de 3 delarna av gol-
vet fälls ihop.
Då sätena i 3:e raden är uppfällda, kan
dessa vikgolv förvaras:
- antingen platt bakom sätena,
- eller i vertikalt läge,
och på så sätt frigöra sätesförvaringen
som förvaringsutrymme.
De två styva golven kan vardera bära
högst 100 kg.
Ställa ett säte på plats
)
Ta bort bagageskyddet.
)
Räta vid behov upp sätenas skydds-
plattor i 2:a raden och lås dem.
)
Placera vikgolvet på rätt sätt i verti-
kalt läge bakom sätet.
)
Dra i remmen G
som sitter bakom
sätets ryggstöd. Ryggstödet fälls
bakåt och drar med sig sitsen. Sätet
låses i öppet läge.
Fälla ned ett säte
)
Sänk ned nackstöden.
)
Placera vikgolvet på rätt sätt i verti-
kalt läge bakom sätet.
)
Dra i remmen H
som sitter nedtill på
ryggstödet. Sätet låses upp.
)
Tryck sedan ryggstödet något fram-
åt. Ryggstödet vippas och fälls ner
över sitsen. Det ihopvikta sätet pla-
ceras i botten av sitt förvaringsut-
rymme.
)
Lägg tillbaka vikgolven över de ned-
fällda sätena.
Page 75 of 340
K
O
73

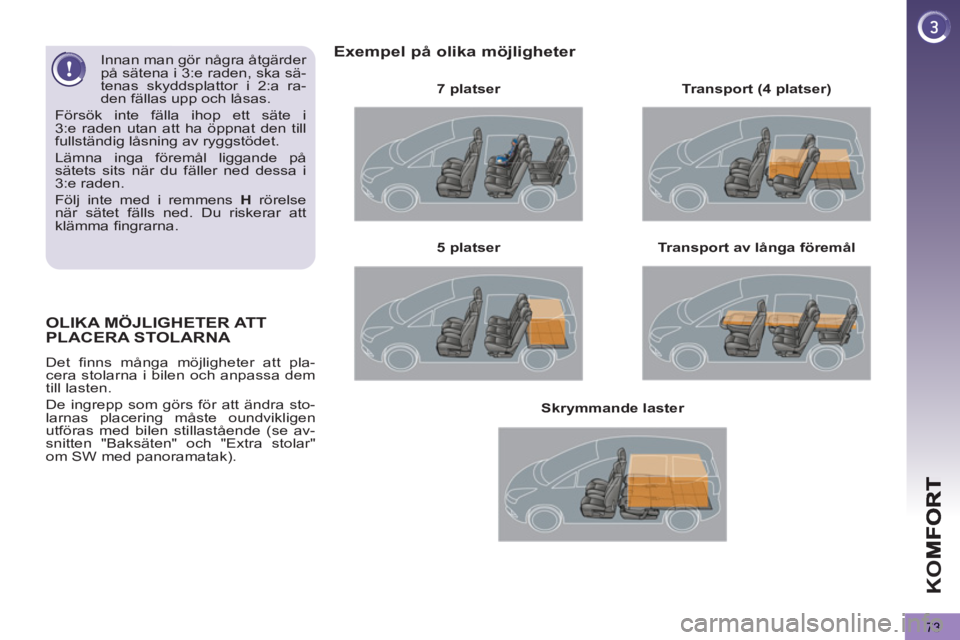

OLIKA MÖJLIGHETER ATTPLACERA STOLARNA
Det fi nns många möjligheter att pla-
cera stolarna i bilen och anpassa dem
till lasten.
De ingrepp som görs för att ändra sto-
larnas placering måste oundvikligen
utföras med bilen stillastående (se av-
snitten "Baksäten" och "Extra stolar"
om SW med panoramatak).
Exempel på olika möjligheter
7 platser
Transport av långa föremål
5 platser
Transport (4 platser)
Skrymmande laster
Innan man gör några åtgärder
på sätena i 3:e raden, ska sä-
tenas skyddsplattor i 2:a ra-
den fällas upp och låsas.
Försök inte fälla ihop ett säte i
3:e raden utan att ha öppnat den till
fullständig låsning av ryggstödet.
Lämna inga föremål liggande på
sätets sits när du fäller ned dessa i
3:e raden.
Följ inte med i remmens H
rörelse
när sätet fälls ned. Du riskerar att
klämma fi ngrarna.
Page 76 of 340
K
O
74
Föremålen som syns i back-
speglarna är i verkligheten
närmare än de förefaller.
Ta hänsyn till detta när du uppskat-
tar avståndet till bilar som kommer
bakifrån.

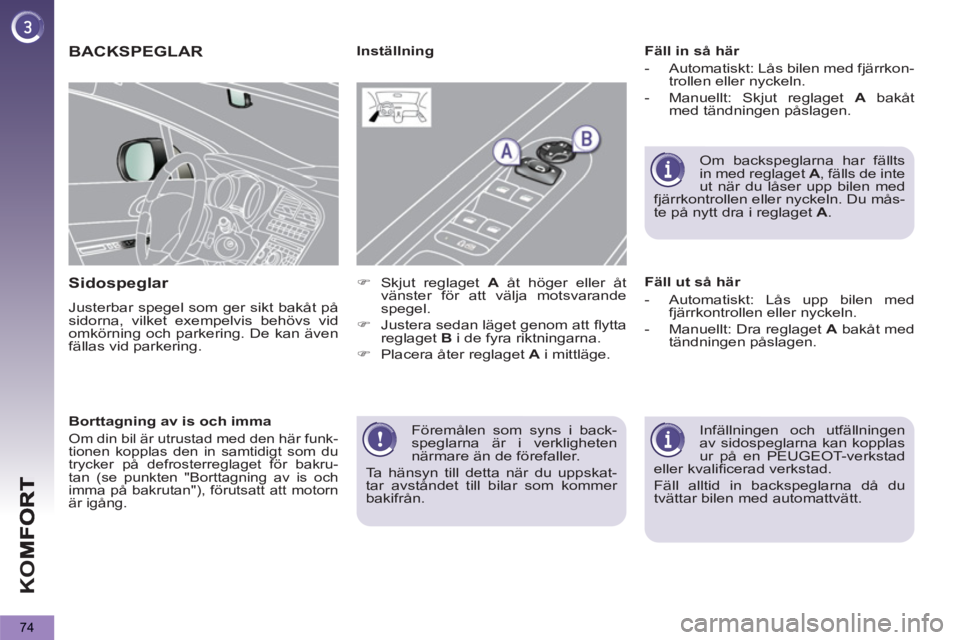

BACKSPEGLAR
Sidospe
glar
Justerbar spegel som ger sikt bakåt på
sidorna, vilket exempelvis behövs vid
omkörning och parkering. De kan även
fällas vid parkering.
Fäll in så här
- Automatiskt: Lås bilen med fjärrkon-
trollen eller nyckeln.
- Manuellt: Skjut reglaget A
bakåt
med tändningen påslagen.
Infällningen och utfällningen
av sidospeglarna kan kopplas
ur på en PEUGEOT-verkstad
eller kvalifi cerad verkstad.
Fäll alltid in backspeglarna då du
tvättar bilen med automattvätt.
Inställning
Fäll ut så här
- Automatiskt: Lås upp bilen med
fjärrkontrollen eller nyckeln.
- Manuellt: Dra reglaget A
bakåt med
tändningen påslagen.
Om backspeglarna har fällts
in med reglaget A
, fälls de inte
ut när du låser upp bilen med
fjärrkontrollen eller nyckeln. Du mås-
te på nytt dra i reglaget A
.
)
Skjut reglaget A
åt höger eller åt
vänster för att välja motsvarande
spegel.
)
Justera sedan läget genom att fl ytta
reglaget B
i de fyra riktningarna.
)
Placera åter reglaget A
i mittläge.
Borttagning av is och imma
Om din bil är utrustad med den här funk-
tionen kopplas den in samtidigt som du
trycker på defrosterreglaget för bakru-
tan (se punkten "Borttagning av is och
imma på bakrutan"), förutsatt att motorn
är igång.
Page 77 of 340
K
O
75

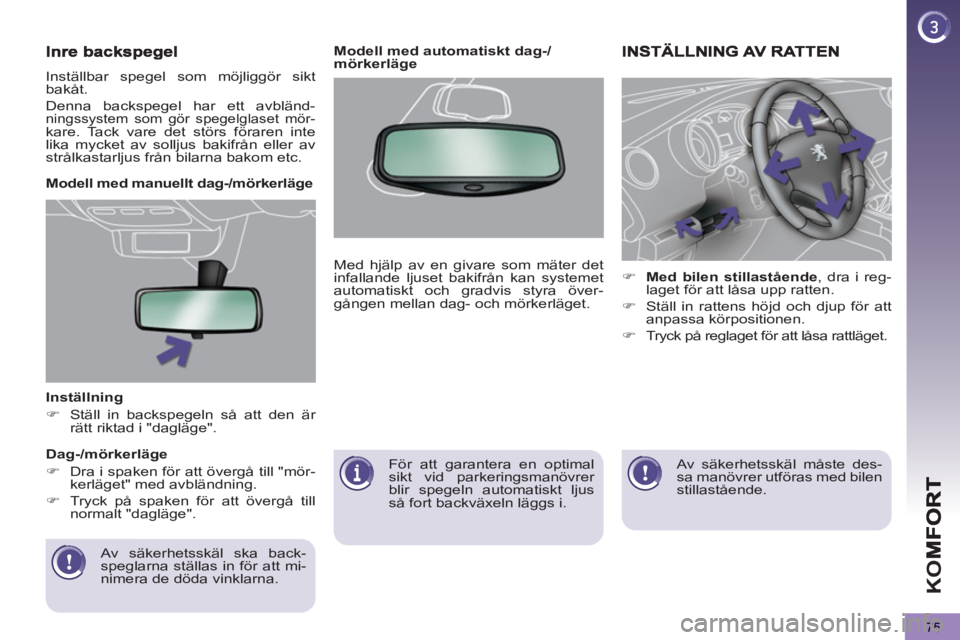

Inställning
)
Ställ in backspegeln så att den är
rätt riktad i "dagläge".
Av säkerhetsskäl ska back-
speglarna ställas in för att mi-
nimera de döda vinklarna.
Modell med manuellt dag-/mörkerläge
Dag-/mörkerläge
)
Dra i spaken för att övergå till "mör-
kerläget" med avbländning.
)
Tryck på spaken för att övergå till
normalt "dagläge".
Inställbar spegel som möjliggör sikt
bakåt.
Denna backspegel har ett avbländ-
ningssystem som gör spegelglaset mör-kare. Tack vare det störs föraren inte
lika mycket av solljus bakifrån eller av
strålkastarljus från bilarna bakom etc.
För att garantera en optimal
sikt vid parkeringsmanövrer
blir spegeln automatiskt ljus
så fort backväxeln läggs i.
Modell med automatiskt dag-/
mörkerläge
Med hjälp av en givare som mäter det
infallande ljuset bakifrån kan systemet
automatiskt och gradvis styra över-
gången mellan dag- och mörkerläget.
)
Med bilen stillastående
, dra i reg-
laget för att låsa upp ratten.
)
Ställ in rattens höjd och djup för att
anpassa körpositionen.
)
Tryck på reglaget för att låsa rattläget.
Av säkerhetsskäl måste des-
sa manövrer utföras med bilen
stillastående.
Page 78 of 340
76

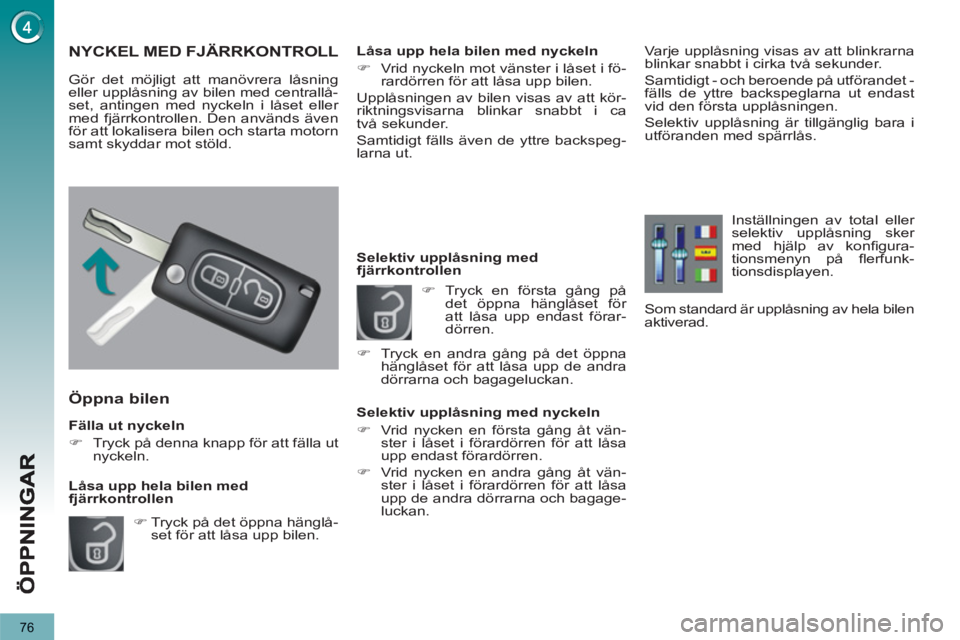

Fälla ut nyckeln
)
Tryck på denna knapp för att fälla ut
nyckeln.
Öppna bilen
)
Tryck på det öppna hänglå-
set för att låsa upp bilen.
Låsa upp hela bilen med
fjärrkontrollen
NYCKEL MED FJÄRRKONTROLL
Gör det möjligt att manövrera låsning
eller upplåsning av bilen med centrallå-
set, antingen med nyckeln i låset eller
med fjärrkontrollen. Den används även
för att lokalisera bilen och starta motorn
samt skyddar mot stöld.
Låsa upp hela bilen med nyckeln
)
Vrid nyckeln mot vänster i låset i fö-
rardörren för att låsa upp bilen.
Upplåsningen av bilen visas av att kör-
riktningsvisarna blinkar snabbt i ca
två sekunder.
Samtidigt fälls även de yttre backspeg-
larna ut.
Selektiv upplåsning med
fjärrkontrollen
Selektiv upplåsning med nyckeln
)
Vrid nycken en första gång åt vän-
ster i låset i förardörren för att låsa
upp endast förardörren.
)
Vrid nycken en andra gång åt vän-
ster i låset i förardörren för att låsa
upp de andra dörrarna och bagage-
luckan.
)
Tryck en första gång på
det öppna hänglåset för
att låsa upp endast förar-
dörren.
)
Tryck en andra gång på det öppna
hänglåset för att låsa upp de andra
dörrarna och bagageluckan.
Varje upplåsning visas av att blinkrarna
blinkar snabbt i cirka två sekunder.
Samtidigt - och beroende på utförandet -
fälls de yttre backspeglarna ut endast
vid den första upplåsningen.
Selektiv upplåsning är tillgänglig bara i
utföranden med spärrlås.
Inställningen av total eller
selektiv upplåsning sker
med hjälp av konfi gura-
tionsmenyn på fl erfunk-
tionsdisplayen.
Som standard är upplåsning av hela bilen
aktiverad.
Page 79 of 340
ÖP
77

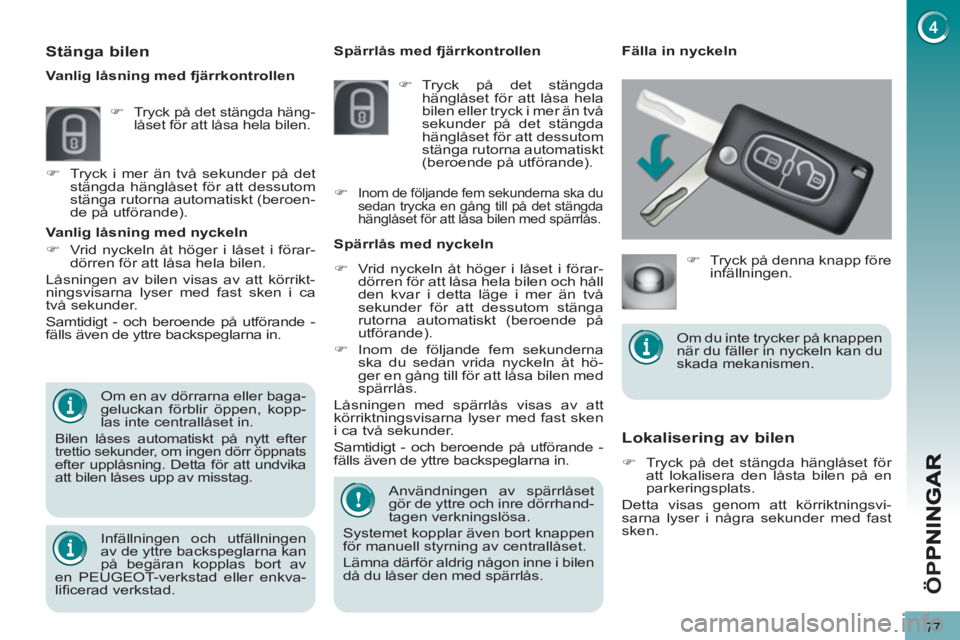

Lokalisering av bilen
)
Tryck på det stängda hänglåset för
att lokalisera den låsta bilen på en
parkeringsplats.
Detta visas genom att körriktningsvi-
sarna lyser i några sekunder med fast
sken. Användningen av spärrlåset
gör de yttre och inre dörrhand-
tagen verkningslösa.
Systemet kopplar även bort knappen
för manuell styrning av centrallåset.
Lämna därför aldrig någon inne i bilen
då du låser den med spärrlås.
Spärrlås med fjärrkontrollen
Spärrlås med nyckeln
Fälla in nyckeln
)
Tryck på det stängda
hänglåset för att låsa hela
bilen eller tryck i mer än två
sekunder på det stängda
hänglåset för att dessutom
stänga rutorna automatiskt
(beroende på utförande).
)
Vrid nyckeln åt höger i låset i förar-
dörren för att låsa hela bilen och håll
den kvar i detta läge i mer än två
sekunder för att dessutom stänga
rutorna automatiskt (beroende på
utförande).
)
Inom de följande fem sekunderna
ska du sedan vrida nyckeln åt hö-
ger en gång till för att låsa bilen med
spärrlås.
Låsningen med spärrlås visas av att
körriktningsvisarna lyser med fast sken
i ca två sekunder.
Samtidigt - och beroende på utförande -
fälls även de yttre backspeglarna in. Om en av dörrarna eller baga-
geluckan förblir öppen, kopp-
las inte centrallåset in.
Bilen låses automatiskt på nytt efter trettio sekunder, om ingen dörr öppnats efter upplåsning. Detta för att undvika
att bilen låses upp av misstag.
Vanlig låsning med nyckeln
)
Vrid nyckeln åt höger i låset i förar-
dörren för att låsa hela bilen.
Låsningen av bilen visas av att körrikt-
ningsvisarna lyser med fast sken i ca
två sekunder.
Samtidigt - och beroende på utförande -
fälls även de yttre backspeglarna in.
Infällningen och utfällningen
av de yttre backspeglarna kan
på begäran kopplas bort av
en PEUGEOT-verkstad eller enkva-
lifi cerad verkstad.
Stänga bilen
)
Tryck på det stängda häng-
låset för att låsa hela bilen.
)
Tryck i mer än två sekunder på det
stängda hänglåset för att dessutom
stänga rutorna automatiskt (beroen-
de på utförande).
Vanlig låsning med fjärrkontrollen
)
Tryck på denna knapp före
infällningen.
)
Inom de följande fem sekunderna ska du
sedan trycka en gång till på det stängda
hänglåset för att låsa bilen med spärrlås.
Om du inte trycker på knappen
när du fäller in nyckeln kan du
skada mekanismen.
Page 80 of 340
ÖP
P
78

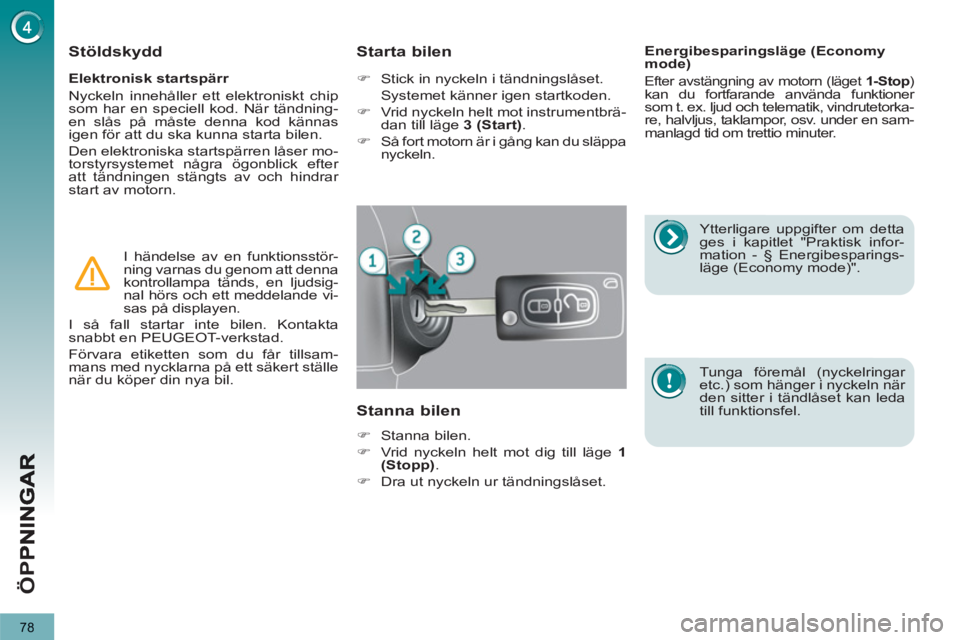

Elektronisk startspärr
Nyckeln innehåller ett elektroniskt chip
som har en speciell kod. När tändning-
en slås på måste denna kod kännas
igen för att du ska kunna starta bilen.
Den elektroniska startspärren låser mo-
torstyrsystemet några ögonblick efter
att tändningen stängts av och hindrar
start av motorn.
Stöldskydd
I händelse av en funktionsstör-
ning varnas du genom att denna
kontrollampa tänds, en ljudsig-
nal hörs och ett meddelande vi-
sas på displayen.
I så fall startar inte bilen. Kontakta
snabbt en PEUGEOT-verkstad.
Förvara etiketten som du får tillsam-
mans med nycklarna på ett säkert ställe
när du köper din nya bil.
Ytterligare uppgifter om detta
ges i kapitlet "Praktisk infor-
mation - § Energibesparings-
läge (Economy mode)".
Starta bilen
)
Stick in nyckeln i tändningslåset.
Systemet känner igen startkoden.
)
Vrid nyckeln helt mot instrumentbrä-
dan till läge 3 (Start)
.
)
Så fort motorn är i gång kan du släppa
nyckeln.
Stanna bilen
)
Stanna bilen.
)
Vrid nyckeln helt mot dig till läge 1
(Stopp)
.
)
Dra ut nyckeln ur tändningslåset.
Energibesparingsläge (Economy
mode)
Efter avstängning av motorn (läget 1-Stop
) kan du fortfarande använda funktioner
som t. ex. ljud och telematik, vindrutetorka-
re, halvljus, taklampor, osv. under en sam-
manlagd tid om trettio minuter.
Tunga föremål (nyckelringar
etc.) som hänger i nyckeln när
den sitter i tändlåset kan leda
till funktionsfel.
