KONTROLE
176
SPRAWDZANIE STANU PŁYNÓW

Należy regularnie przeprowadzać kon-
trole stanu płynów i - w razie potrzeby -
uzupełniać, o ile nie ma żadnych prze-
ciwwskazań.
W przypadku większego spadku pozio-
mu należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjali-
stycznym w celu kontroli danego układu.


Poziom płynu hamulcowego

Poziom oleju

Kontrolę można przeprowadzić
za pomocą wskaźnika w zesta-
wie wskaźników, po włączeniu
zapłonu lub za pomocą ręczne-
go wskaźnika oleju (bagnetu).
Kontrola ręczna uważana jest za wiary-
godną, jeżeli samochód stoi na płaskiej
powierzchni, a silnik jest wyłączony od
ponad 30 minut.
Po uzupełnieniu oleju, kontrola pozio-
mu wykonana po włączeniu zapłonu za
pomocą wskaźnika poziomu oleju w ze-
stawie wskaźników jest wiarygodna po
30 minutach od chwili uzupełnienia oleju. Poziom płynu hamulcowego
powinien znajdować się w po-
bliżu oznaczenia "MAXI". W in-
nym wypadku należy sprawdzić
zużycie klocków hamulcowych.

Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w
książce gwarancyjnej.


Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu musi znajdować się
jak najbliżej oznaczenia "MAXI".
Aby to sprawdzić należy odkręcić
korek przy zimnym silniku.


Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych w
spryskiwacze refl ektorów mini-
malny poziom płynu sygnalizo-
wany jest sygnałem dźwięko-
wym oraz komunikatem na wyświetlaczu
w zestawie wskaźników.
Przy najbliższym zatrzymaniu samo-
chodu uzupełnić poziom.
Wymiana oleju
Zgodnie ze wskazaniami podanymi w
książce gwarancyjnej.
Aby zapewnić sprawność silnika i sy-
stemów ograniczających emisję spalin,
nie należy stosować dodatków do oleju
silnikowego.

Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa oraz normy DOT4.
Gdy silnik jest ciepły, temperatura pły-
nu chłodzącego jest regulowana przez
motowentylator. Może on funkcjonować
pomimo wyłączenia zapłonu.

W pojazdach wyposażonych w fi ltr
cząstek sta
łych motowentylator
może pracować po wyłączeniu silni-
ka, nawet gdy jest on zimny.

Układ chłodzenia działa pod ciśnieniem,
należy odczekać co najmniej godzinę
od wyłączenia silnika przed odkręce-
niem korka.
Aby uniknąć poparzeń, należy odkręcić
korek o dwa obroty, co spowoduje spa-
dek ciśnienia. Gdy ciśnienie spadnie, od-
kręcić korek i uzupełnić poziom płynu.


Poziom płynu chłodzącego

Poziom płynu chłodzącego po-
winien znajdować się w pobliżu
oznaczenia "MAXI" nie prze-
kraczając go.

W trakcie czynności wyko-
nywanych w komorze silnika
należy uważać, ponieważ nie-
które elementy są wyjątkowo gorące
(ryzyko poparzenia).

Uzupełnianie oleju między prze-
glądami jest rzeczą normalną.
PEUGEOT zaleca sprawdza-
nie poziomu oleju i uzupełnianie go co
5 000 kilometrów.
Charakterystyka oleju
Wybrany olej musi odpowiadać dane-
mu silnikowi oraz spełniać wymagania
producenta.


Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.

Charakterystyka płynu
Płyn musi spełniać wymagania produ-
centa.

KONTROLE
178

Stopień zużycia tarcz
hamulcowych














Klocki hamulcowe

Zużycie klocków hamulcowych
zależy od stylu jazdy, w szcze-
gólności dla samochodów użyt-
kowanych w mieście, na krót-
kich dystansach. Może okazać
się konieczne wykonanie kontroli, nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulco-
wego sygnalizuje nie tylko wyciek, ale
może wskazywać na zużycie klocków
hamulcowych.
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych, dostępne są w
ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.







Manualna skrzynia biegów

Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.







Manualna sterowana 6-biegowa
skrzynia biegów
Skrzynia biegów nie wyma-
ga konserwacji (bez wymiany
oleju).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu.







Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konserwacji (bezobsługowa).
W książce serwisowej znajdu-
ją się informacje na temat ter-
minów kontroli tego elementu. System ten nie wymaga żadnej
szczególnej kontroli. Niemniej
jednak, w razie problemu, nale-
ży zlecić sprawdzenie systemu
przez sieć serwisową PEUGEOTA lub
w warsztacie specjalistycznym.
Więcej informacji zawiera rozdział "Jaz-
da - Elektryczny hamulec postojowy -
§ Usterki działania".





















Hamulec postojowy elektryczny








Filtr cząstek stałych (Diesel)

Obsługę fi ltra cząstek stałych należy
bezwzględnie wykonywać w ASO SIECI
PEUGEOT lub w warsztacie specjali-
stycznym.
W nowych samochodach, przy
pierwszych regeneracjach fi l-
tra cząstek stałych może po-
jawić się zapach "spalenizny". Jest
to normalne zjawisko. Po długotrwa-
łej jeździe z małą prędkością lub na
niskich obrotach, można zauważyć
wydobywanie się pary wodnej z ukła-
du wydechowego, podczas przyspie-
szenia. Nie ma to żadnego wpływu
na zachowanie samochodu ani na
środowisko naturalne.


Filtr pyłowy / Filtr usuwający
nieprzyjemne zapachy
(aktywny węgiel)

Samochód wyposażony jest w fi ltr za-
trzymujący pył i ograniczający nieprzy-
jemny zapach wydobywający się z we-
wntylacji i klimatyzacji.
Informacje na temat częstotliwości wy-
miany fi ltra znajdują się w książce gwa-
rancyjnej.
Należy go wymienić jak tylko pojawi się
nieprzyjemny zapach; skontaktować się z ASO SIECI PEUGEOT.
Zapchany fi ltr kabiny może osłabić wy-
dajność systemu klimatyzacji oraz po-
wodować nieprzyjemne zapachy.

234
03 FUNKCJE GŁÓWNE

Naciśnięcie OK pozwala otworzyć menu skrótów w zależności od wyświetlenia na ekranie.







WYŚWIETLANIE W ZALEŻNOŚCI OD KONTEKSTU


NAVIGATION (IF GUIDANCE IS IN PROGRESS):NAWIGACJA (W TRAKCIE PROWADZENIA):

Abort guidancePrzerwanie prowadzenia1
1
1
Repeat advicePowtórzenie wskazówki
Block road
Ob
jazd trasy
2
2
Unblock
Anuluj

MoreZwiększ objazd
2
Less Zmniejsz objazd
3
3

Route typeRodzaj trasy

Avoid
Kryteria unikania
3 SatellitesLiczba satelitów
2
2
Calculate Ponownie oblicz trasę
Zoom
/Scroll Przesuwanie mapy
2
Browse routePrzebieg trasy
1
Route info Informacje o trasie
2
2
Show destination Pokaż miejsce docelowe Trip in
fo
Informacje o trasie
3 Stopovers Etapy
2
2
Browse routePrzebieg trasy
Zoom
/Scroll Przesuwanie mapy
1
1

Voice adviceKomunikat głosowy

Route options
Opcje prowadzenia
2
2
Route type Rodzaj trasy

Route dynamicsUwzględniaj sytuację drogową
2
Avoidance criteriaKryteria unikania
2 Recalculate Ponownie oblicz trasę
TELEPHONE:TELEFON:

End call
Zakończ połączenie1
1
1
1
Hold call
Zawieś połączenie
Dial
Wybierz
DTMF-Tones
Tony DTMF
1 Private modeTryb słuchawkowy
1
Micro off Mokrofon wyłączony


MUSIC MEDIA PLAYERS
:ODTWARZACZE MUZYCZNE:
TAInformacje drogowe 1
1
Play options
Opcje odtwarzania
1 Select media
Wybór źródła
2
2
Normal order Standard

Random track
Odtwarzanie losowe
2 Scan Odtwarzanie początków

275
03FUNKCJE GŁÓWNE

Naciśnięcie pokrętła OK pozwalaotworzyć menu skrótów w zależności od
wyświetlenia na ekranie.







WYŚWIETLANIE ZALEŻNIE OD KONTEKSTU
NAVIGATION (IF GUIDANCE IS IN PROGRESS):NAWIGACJA (JEŻELI TRWA PROWADZENIE):(
TRIP COMPUTER:KOMPUTER POKŁADOWY:
Abort guidanceZatrzymanie prowadzenia
Repeat advice
Powtórzenie komunikatu
Block roadObjazd trasy
Route info
Informacje drogowe
Show destinatio
nPokaż punkt docelowy
Trip infoInformacje o trasie
Route typ
eKryteria prowadzenia
Av
oidKryteria unikania

Satellites
Liczba satelitów Zoom
/ScrollPowiększenie i przesuwanie mapy

Voice advice Komunikaty głosowe
Route options
Opc
je prowadzenia

Alert logDziennik alarmów
Status of functions
Stan funkc
ji
1
2
3
3
2
1
1
1
3
1
1
1
1
2
TELEPHONE:

TELEFON:
End call
Zakończ połączenie
Hold call
Zawieś połączenie
Dial
Wybierz numer
DTMF-Tones
Tonowo DTMF

Private modeTryb słuchawkowy
Micro off
Wyłączenie mikrofonu

1
1
1
1
1
1

INDEKS ALFABETYCZNY
326
Jazda ekonomiczna .................25
Jazda z przyczepą .................210
Jukebox (kopia) .....................252
Jukebox (słuchanie)...............253
J
Masy ......................215, 217, 220
Masy i ciężary
przyczep .............215, 217, 220
Menu główne .........................306
Minimalny poziom paliwa.........89
Mocowania ISOFIX................123
Modułowość foteli ....................73
Montaż koła ...........................192
Montaż relingów
dachowych .......................... 211
MP3 (CD) .......................289, 309
MKolorowy ekran
składany ....................49, 51, 53
Koło zapasowe ..............188, 190
Komendy głosowe .................230
Komora silnika ...............174, 175
Komputer pokładowy ...54, 55, 57
Konfi guracja foteli ....................73
Konsola środkowa .................104
Kontrola ciśnienia
(za pomocą zestawu) ..........179
Kontrola poziomów ........176, 177
Kontrola poziomu oleju
silnikowego ...........................40
Kontrole .........174, 175, 177, 178
Kontrole bieżące ............177, 178
Kontrolki.......................29, 32, 33
Kontrolki alarmowe ......30, 33, 34
Kontrolki działania ...29, 30, 32, 34
Kontrolki stanu .........................30
Korek zbiornika paliwa.............89
L
Hamulce ................................178
Hamulec postojowy ...............178
Holowanie samochodu ..........209
H
I
Identyfi kacja pojazdu .............222
Informacje drogowe
(TA) .............248, 286, 287, 308
Informacje drogowe
(TMC) ..........247, 248, 285, 286
Inteligentny System
Kontroli Trakcji ....................130
ISOFIX (mocowania) .............123
K
Karta SIM.......................103, 258
Kierownica (regulacja) .............75
Kierunkowskaz boczny
(migacz) ..............................196
Kierunkowskazy.....................128
Klakson ..................................128
Klapka zbiornika
paliwa ..............................89, 90
Klimatyzacja ............................25
Klimatyzacja
automatyczna .................59, 62
Klimatyzacja ręczna...........59, 60
Klocki hamulcowe ..................178
Klucz z pilotem
zdalnego sterowania .... 76-78, 80
Kod koloru lakieru ..................222
Kod PIN .................................258Lampa
przenośna ... 101, 109, 110, 115
Lampki boczne ......................100
Lampki oświetlenia mapy ........99
Lampki sufi towe .......................99
Licznik......................................27
Licznik całkowitego
przebiegu kilometrów ............41
Licznik przebiegu ....................41
Lokalizacja pojazdu .................77
Lusterka wsteczne
zewnętrzne ...........................74
Lusterko w osłonie
przeciwsłonecznej ...............103
Lusterko wsteczne
wewnętrzne ...........................75
Ł
Ładowanie ................. 25, 73, 211
Ładowanie akumulatora ........206
N
Napełnianie zbiornika
paliwa ..............................89, 90
Narzędzia ......................188, 190
Nawiewy ..................................58
Nawigacja ......................238, 277
Numer seryjny pojazdu ..........222
O
Obrotomierz .............................27
Obsługa bieżąca ......................25
Odmrażanie szyby .............60, 61
Odpowietrzanie układu
paliwa ..................................173
Odryglowanie...........................76
Odryglowanie od wewnątrz .....86
Odtwarzacz CD MP3 .....289, 309
Odtwarzacze
muzyczne ....................250, 288
Ogranicznik prędkości ...........152
Ogrzewane fotele ....................67
Ogrzewanie .................25, 59, 60
Ogumienie ...............................25
Osłona przeciwsłoneczna ...... 102,
103, 115
Osłona zdejmowana
(przeciwśnieżna) .................212

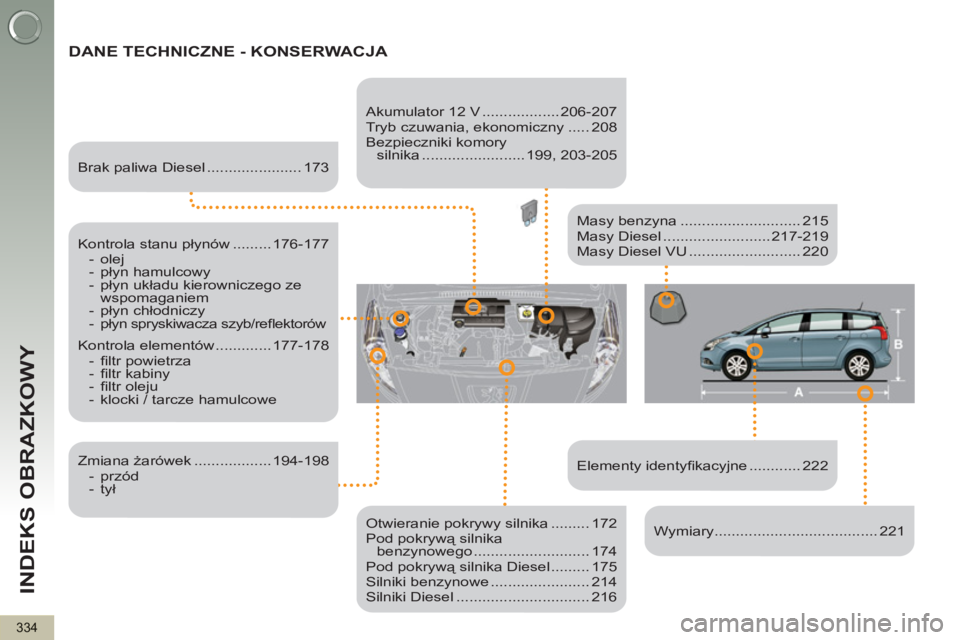

INDEKS OBRAZKOWY
334
DANE TECHNICZNE - KONSERWACJA



Elementy identyfi kacyjne ............ 222
Masy benzyna ............................ 215
Masy Diesel ......................... 217-219
Masy Diesel VU .......................... 220
Brak paliwa Diesel ...................... 173

Kontrola stanu płynów ......... 176-177


- olej

- płyn hamulcowy

- płyn układu kierowniczego ze
wspomaganiem

- płyn chłodniczy

- płyn spryskiwacza szyb/refl ektorów
Kontrola elementów ............. 177-178


- fi ltr powietrza

- fi ltr kabiny

- fi ltr oleju

- klocki / tarcze hamulcowe


Zmiana żarówek .................. 194-198


- przód

- tył


Akumulator 12 V .................. 206-207
Tryb czuwania, ekonomiczny ..... 208
Bezpieczniki komory
silnika ........................ 199, 203-205

Otwieranie pokrywy silnika ......... 172
Pod pokrywą silnika
benzynowego ........................... 174
Pod pokrywą silnika Diesel ......... 175

Silniki benzynowe ....................... 214
Silniki Diesel ............................... 216
Wymiary ...................................... 221
