PEUGEOT 5008 2012 Instruksjoner for bruk (in Norwegian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.52 MB
Page 191 of 340
PRAKTISK INFORMASJON
189

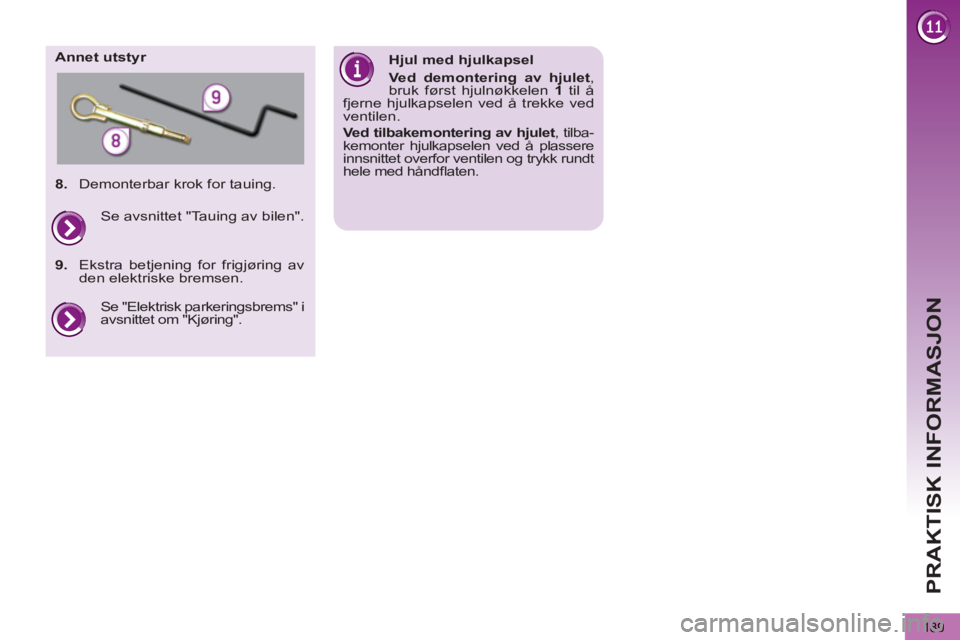

Annet utstyr
Hjul med hjulkapsel
Ved demontering av hjulet
,
bruk først hjulnøkkelen 1
til å
fjerne hjulkapselen ved å trekke ved
ventilen.
Ved tilbakemontering av hjulet
, tilba-
kemonter hjulkapselen ved å plassere
innsnittet overfor ventilen og trykk rundt
hele med håndfl aten.
8.
Demonterbar krok for tauing.
Se "Elektrisk parkeringsbrems" i
avsnittet om "Kjøring". Se avsnittet "Tauing av bilen".
9.
Ekstra betjening for frigjøring av
den elektriske bremsen.
Page 192 of 340
PRAKTISK INFORMASJON
Tilgang til reservehjul *
Reservehjulet er festet ved hjelp av en
vinsj under bilen.
Ta ut hjulet
)
Løft opp det fl eksible gulvet slik at
vinsjen frigjøres og for å få tilgang til
mutteren.
)
Skru denne mutteren helt inn ved
hjelp av hjulnøkkelen 1
og forlen-
gelsen 7
slik at vinsjens kabel rulles
helt ut.
)
Før hjulet/boksen ut bak bilen.
)
Ta ut kroken med forbindelsesstyk-
ket slik at hjulet/boksen blir frigjort,
som vist på tegningen.
)
Fjern hjulet for å få tilgang til boksen.
)
Skyv lokket på boksen midtveis og
fjern den for å få tilgang til resten av
verktøyet.
*
Avhengig av bestemmelsesland.
Page 193 of 340
PRAKTISK INFORMASJON
191
Detektering av lavt
dekktrykk
Reservehjulet er ikke utstyrt
med sensor. Det punkterte hjulet skal
repareres i PEUGEOT-forhandlernet-
tet eller i et kvalifi sert verksted.
Legge på plass hjulet igjen
)
Rydd bort verktøyet i boksen og lukk
igjen lokket.
)
Plasser boksen på bakken og sen-
trer reservehjulet over denne.
)
Før kroken med forbindelsesstykket
inn i hjulet og deretter inn i boksen,
som vist på illustrasjonen.
)
Tilbakemonter hjulet/boksen under
bilen, og løsne på vinsjmutteren ved
hjelp av hjulnøkkelen 1
og forlengel-
sen 7
.
)
Stram helt til og sjekk at hjulet er for-
svarlig anlagt mot gulvet.
Page 194 of 340
PRAKTISK INFORMASJON
192
Parkering av bilen
Stopp bilen på et sted der den
ikke forstyrrer trafi kken. I den
grad det lar seg gjøre, skal bilen set-
tes på et vannrett, stabilt underlag
der den ikke glir.
Trekk til parkeringsbremsen, bort-
sett fra dersom den er programmert
for automatisk funksjon, skru av ten-
ningen og sett bilen i førstegir * slik at
hjulene blokkeres.
Kontroller at lampen for bremsen og
lampen P
på parkeringsbremsehen-
delen lyser.
Plasser eventuelt en støttekloss un-
der det hjulet som er diametralt mot-
satt det hjulet som skal skiftes ut.
Påse at passasjerene har gått ut av
bilen, og at de befi nner seg på et sik-
kert sted.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk
en støttebukk.

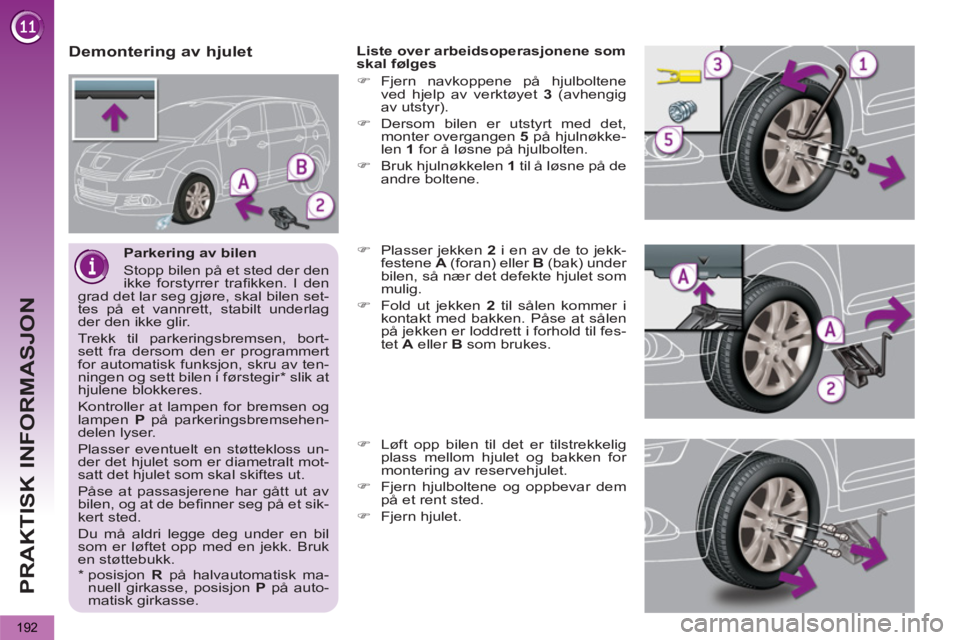

Demontering av hjulet
Liste over arbeidsoperasjonene som
skal følges
)
Fjern navkoppene på hjulboltene
ved hjelp av verktøyet 3
(avhengig
av utstyr).
)
Dersom bilen er utstyrt med det,
monter overgangen 5
på hjulnøkke-
len 1
for å løsne på hjulbolten.
)
Bruk hjulnøkkelen 1
til å løsne på de
andre boltene.
)
Plasser jekken 2
i en av de to jekk-
festene A
(foran) eller B
(bak) under
bilen, så nær det defekte hjulet som
mulig.
)
Fold ut jekken 2
til sålen kommer i
kontakt med bakken. Påse at sålen
på jekken er loddrett i forhold til fes-
tet A
eller B
som brukes.
)
Løft opp bilen til det er tilstrekkelig
plass mellom hjulet og bakken for
montering av reservehjulet.
)
Fjern hjulboltene og oppbevar dem
på et rent sted.
)
Fjern hjulet.
*
posisjon R
på halvautomatisk ma-
nuell girkasse, posisjon P
på auto-
matisk girkasse.
Page 195 of 340
PRAKTISK INFORMASJON
193
Etter skifte av hjul
For korrekt oppbevaring av hjulet i baga-
sjerommet, fjern først det midtre dekselet.
Ved bruk av reservehjul av typen "nød-
hjelpshjul" må du ikke kjøre i over 80 km/t.
Få tilstrammingen av boltene og dekk-
trykket på reservehjulet kontrollert i
PEUGEOT-forhandlernettet eller i et kva-
lifi sert verksted.
Få det defekte hjulet reparert og tilbake-
monter det på bilen så snart som mulig.

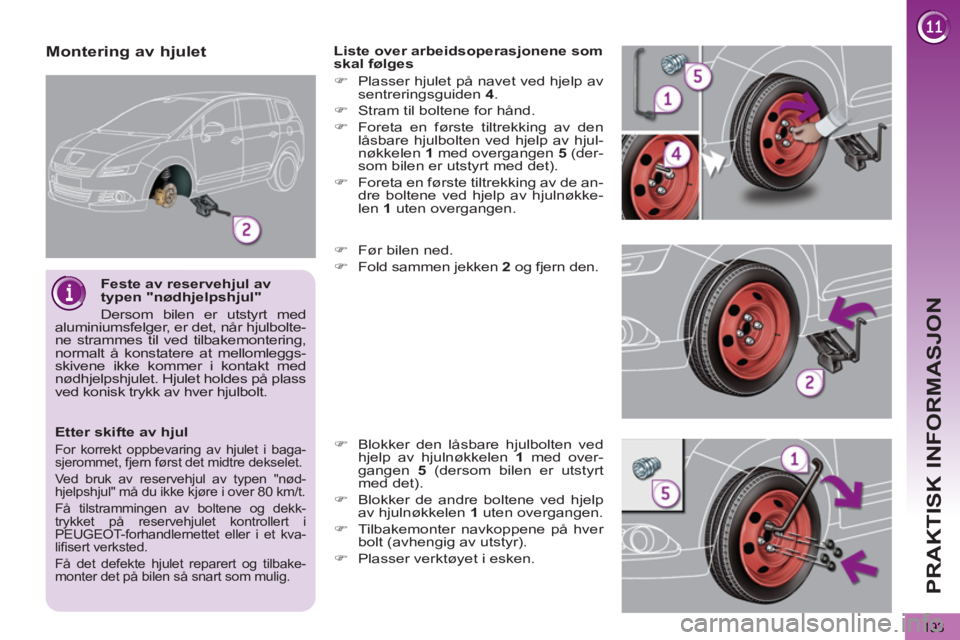

Montering av hjulet
Liste over arbeidsoperasjonene som
skal følges
)
Plasser hjulet på navet ved hjelp av
sentreringsguiden 4
.
)
Stram til boltene for hånd.
)
Foreta en første tiltrekking av den
låsbare hjulbolten ved hjelp av hjul-
nøkkelen 1
med overgangen 5
(der-
som bilen er utstyrt med det).
)
Foreta en første tiltrekking av de an-
dre boltene ved hjelp av hjulnøkke-
len 1
uten overgangen.
)
Før bilen ned.
)
Fold sammen jekken 2
og fjern den.
)
Blokker den låsbare hjulbolten ved
hjelp av hjulnøkkelen 1
med over-
gangen 5
(dersom bilen er utstyrt
med det).
)
Blokker de andre boltene ved hjelp
av hjulnøkkelen 1
uten overgangen.
)
Tilbakemonter navkoppene på hver
bolt (avhengig av utstyr).
)
Plasser verktøyet i esken.
Feste av reservehjul av
typen "nødhjelpshjul"
Dersom bilen er utstyrt med
aluminiumsfelger, er det, når hjulbolte-
ne strammes til ved tilbakemontering,
normalt å konstatere at mellomleggs-
skivene ikke kommer i kontakt med
nødhjelpshjulet. Hjulet holdes på plass
ved konisk trykk av hver hjulbolt.
Page 196 of 340
PRAKTISK INFORMASJON
194
Risiko for livsfarlig
elektrisk støt
Xenon-lyspærer (D1S-35W)
skal skiftes ut i PEUGEOT-forhand-
lernettet eller i et kvalifi sert verksted.

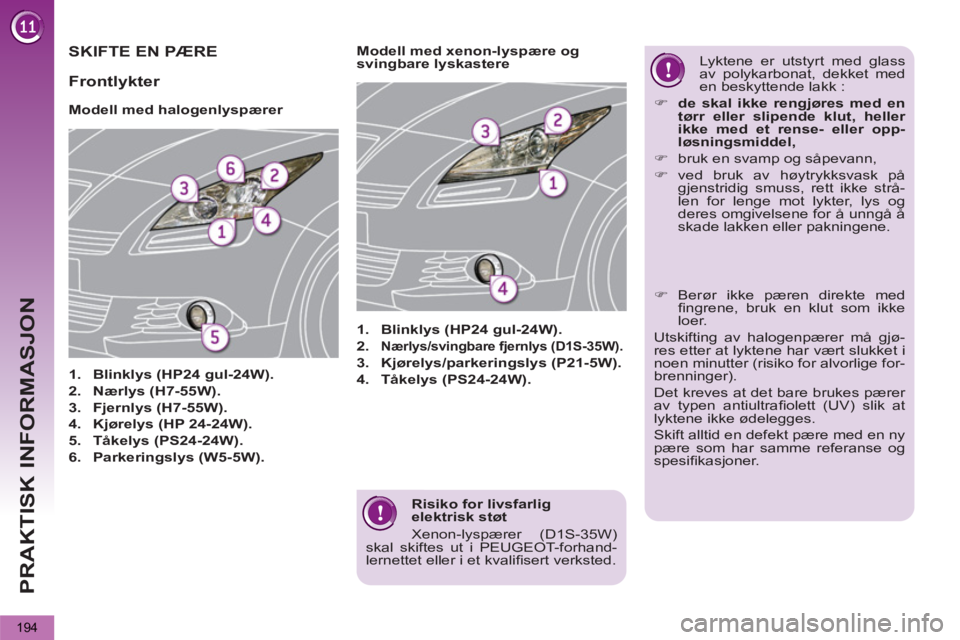

SKIFTE EN PÆRE
Modell med halogenlyspærer
1.
Blinklys (HP24 gul-24W).
2.
Nærlys (H7-55W).
3.
Fjernlys (H7-55W).
4.
Kjørelys (HP 24-24W).
5.
Tåkelys (PS24-24W).
6.
Parkeringslys (W5-5W).
1.
Blinklys (HP24 gul-24W).
2.
Nærlys/svingbare fjernlys (D1S-35W).
3.
Kjørelys/parkeringslys (P21-5W).
4.
Tåkelys (PS24-24W).
Modell med xenon-lyspære og
svingbare lyskastere Lyktene er utstyrt med glass
av polykarbonat, dekket med
en beskyttende lakk :
)
de skal ikke rengjøres med en
tørr eller slipende klut, heller
ikke med et rense- eller opp-
løsningsmiddel,
)
bruk en svamp og såpevann,
)
ved bruk av høytrykksvask på
gjenstridig smuss, rett ikke strå-
len for lenge mot lykter, lys og
deres omgivelsene for å unngå å
skade lakken eller pakningene.
Frontlykter
)
Berør ikke pæren direkte med
fi ngrene, bruk en klut som ikke
loer.
Utskifting av halogenpærer må gjø-
res etter at lyktene har vært slukket i
noen minutter (risiko for alvorlige for-
brenninger).
Det kreves at det bare brukes pærer
av typen antiultrafi olett (UV) slik at
lyktene ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifi kasjoner.
Page 197 of 340
PRAKTISK INFORMASJON
195

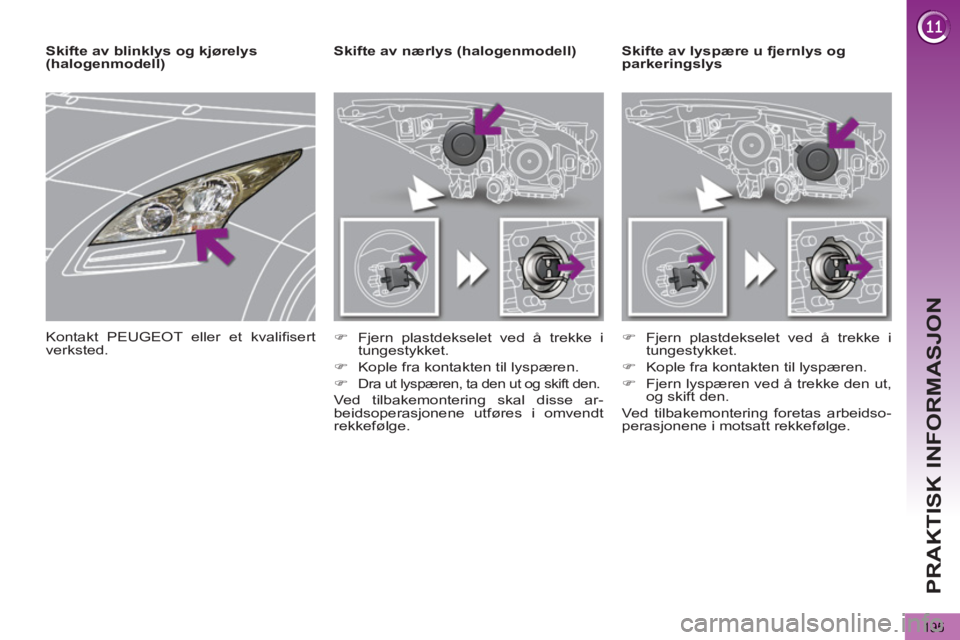

Skifte av lyspære u fjernlys og
parkeringslys
Skifte av nærlys (halogenmodell)
)
Fjern plastdekselet ved å trekke i
tungestykket.
)
Kople fra kontakten til lyspæren.
)
Dra ut lyspæren, ta den ut og skift den.
Ved tilbakemontering skal disse ar-
beidsoperasjonene utføres i omvendt
rekkefølge.
)
Fjern plastdekselet ved å trekke i
tungestykket.
)
Kople fra kontakten til lyspæren.
)
Fjern lyspæren ved å trekke den ut,
og skift den.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Skifte av blinklys og kjørelys
(halogenmodell)
Kontakt PEUGEOT eller et kvalifi sert
verksted.
Page 198 of 340
PRAKTISK INFORMASJON
196

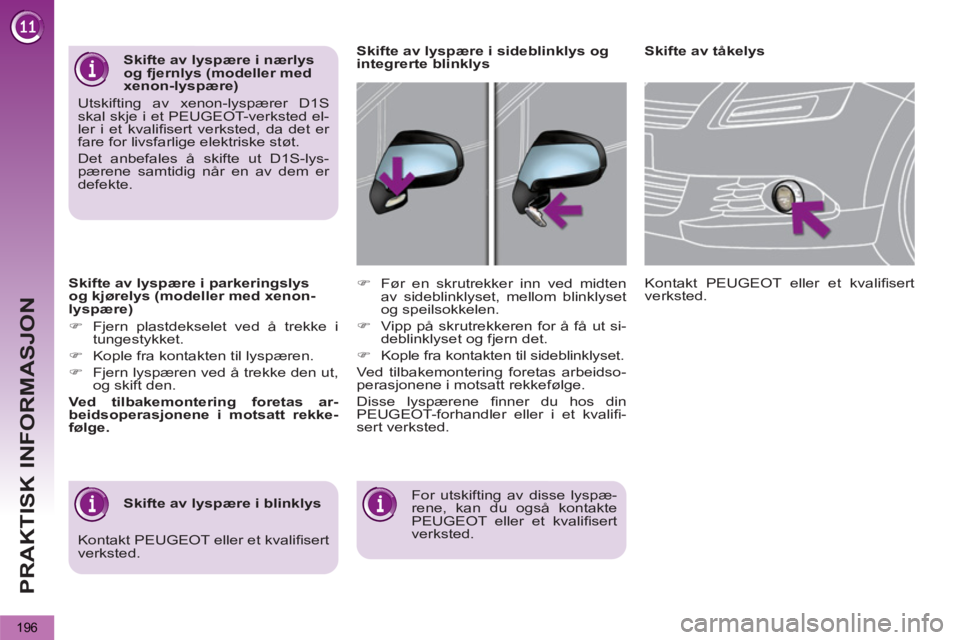

Skifte av lyspære i parkeringslys
og kjørelys (modeller med xenon-
lyspære)
)
Fjern plastdekselet ved å trekke i
tungestykket.
)
Kople fra kontakten til lyspæren.
)
Fjern lyspæren ved å trekke den ut,
og skift den.
Ved tilbakemontering foretas ar-
beidsoperasjonene i motsatt rekke-
følge.
Skifte av tåkelys
For utskifting av disse lyspæ-
rene, kan du også kontakte
PEUGEOT eller et kvalifi sert
verksted.
Kontakt PEUGEOT eller et kvalifi sert
verksted.
)
Før en skrutrekker inn ved midten
av sideblinklyset, mellom blinklyset
og speilsokkelen.
)
Vipp på skrutrekkeren for å få ut si-
deblinklyset og fjern det.
)
Kople fra kontakten til sideblinklyset.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Disse lyspærene fi nner du hos din
PEUGEOT-forhandler eller i et kvalifi -
sert verksted.
Skifte av lyspære i sideblinklys og
integrerte blinklys
Skifte av lyspære i blinklys
Skifte av lyspære i nærlys
og fjernlys (modeller med
xenon-lyspære)
Utskifting av xenon-lyspærer D1S
skal skje i et PEUGEOT-verksted el-
ler i et kvalifi sert verksted, da det er
fare for livsfarlige elektriske støt.
Det anbefales å skifte ut D1S-lys-
pærene samtidig når en av dem er
defekte.
Kontakt PEUGEOT eller et kvalifi sert
verksted.
Page 199 of 340
PRAKTISK INFORMASJON
Baklys
1.
Blinklys
(PY21W-21W).
2.
Stopplys
(P21W-21W).
3.
Parkeringslys
(P5-5W).
4.
Tåkelys
(P21W).
5.
Ryggelys
(P21W).
Skifte av lyspærer i stopplys og
blinklys
)
Trykk på de fi re tungestykkene og
fjern pæreholderen,
)
Fjern de to festemutterne fra lykten,
)
Nøl ikke med å trekke lykten bakover
(en tapp holder lyset på plass),
)
Kople fra lyskontakten,
)
Drei lyspæren en kvart omdreining
rundt og skift den ut.
Ved tilbakemontering gjøres det hele i
motsatt rekkefølge.
Page 200 of 340
PRAKTISK INFORMASJON
198
Skifte av lyspære i tredje stopplys
Skifte av lyspære i tåkelys
)
Før hånden inn under støtfangeren.
)
Drei lyspæren en kvart omdreining
rundt og skift den ut.
)
Åpne opp bagasjerommet og fjern
den øvre tetningslisten.
)
Løsne på det to mutterne.
)
Trykk på de gjengende stengene
mens du holder i lyset fra utsiden.
)
Kople fra kontakten og fjern slangen
til vindusspyleren.
)
Trykk på klipsene A
, B
og deretter
C
, for å få tilgang til pæreholderen.
Skifte av lyspærer i parkeringslys
(dioder)
For å skifte ut denne typen dioder, kon-
takt PEUGEOT eller et kvalifi sert verk-
sted.
)
Før en skrutrekker inn i en av hulle-
ne på utsiden av det gjennomsiktige
dekselet.
)
Skyv dekselet utover for å klipse det løs.
)
Fjern det gjennomsiktige dekselet.
)
Trekk ut lyspæren og skift den ut.
Skifte av lyspærer i skiltlyset
(W5-5W)
