PEUGEOT 5008 2012 Instruksjoner for bruk (in Norwegian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 16.52 MB

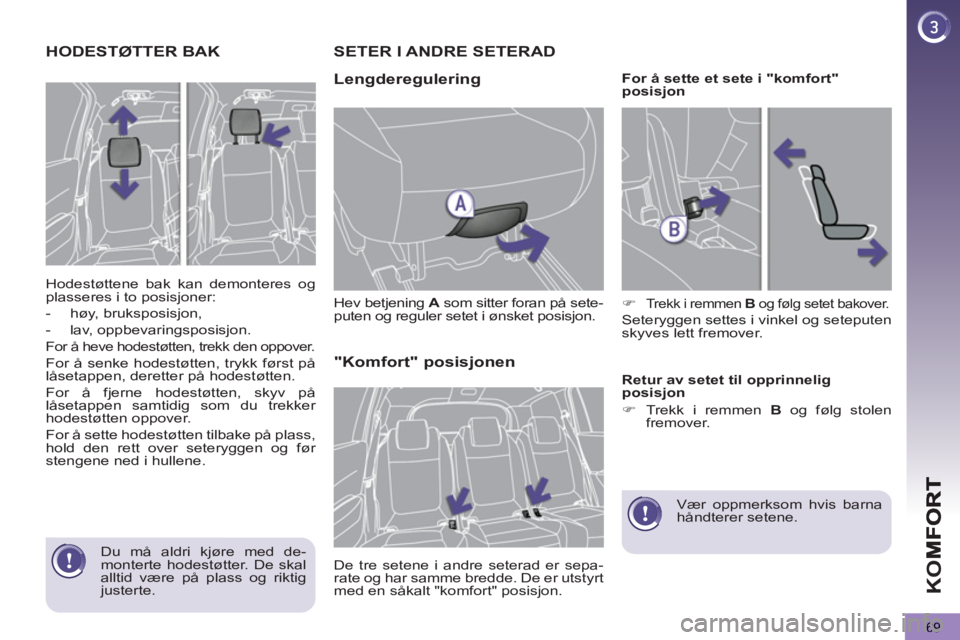

Page 71 of 340
K
O
69
HODESTØTTER BAK
Hodestøttene bak kan demonteres og
plasseres i to posisjoner:
- høy, bruksposisjon,
- lav, oppbevaringsposisjon.
For å heve hodestøtten, trekk den oppover.
For å senke hodestøtten, trykk først på
låsetappen, deretter på hodestøtten.
For å fjerne hodestøtten, skyv på
låsetappen samtidig som du trekker
hodestøtten oppover.
For å sette hodestøtten tilbake på plass,
hold den rett over seteryggen og før
stengene ned i hullene.
SETER I ANDRE SETERAD
Len
gderegulering
Hev betjening A
som sitter foran på sete-
puten og reguler setet i ønsket posisjon.
"Komfort" posisjonen
De tre setene i andre seterad er sepa-
rate og har samme bredde. De er utstyrt
med en såkalt "komfort" posisjon.
For å sette et sete i "komfort"
posisjon
)
Trekk i remmen B
og følg setet bakover.
Seteryggen settes i vinkel og seteputen
skyves lett fremover.
Retur av setet til opprinnelig
posisjon
)
Trekk i remmen B
og følg stolen
fremover.
Vær oppmerksom hvis barna
håndterer setene.
Du må aldri kjøre med de-
monterte hodestøtter. De skal
alltid være på plass og riktig
justerte.
Page 72 of 340
K
O
70
Flatt gulv
Hvert sete kan felles ned på gulvet slik
at bilens lastevolum forandres.
Nedfelling av setet fra andre seterad
)
Skyv setene så langt bakover som
mulig.
)
Trekk remmen C
hardt oppover for å
låse opp setet; trekk i remmen inntil
setet er helt nedfelt.
)
Skyv seteryggen litt forover slik at den
vipper og legger seg ned på seteputen.
Hele setet senker seg deretter ned på
gulvet.
Nedfelling av setet fra
bagasjerommet
Når du laster inn i bilen, for eksempel, kan
du felle samme ett eller fl ere seter fra ba-
gasjerommet, etter først å ha felt sammen
setene i tredje seterad (7 plasser).
)
Plasser setene så langt tilbake som
mulig.
)
Trekk i remmen D
for å frigjøre det
ønskede setet og skyv seteryggen
lett fremover.
Sette på plass et sete
)
Om nødvendig, løft opp de stive pla-
tene på setene i andre seterad og
blokker dem.
)
Løft opp seteryggen og skyv den
bakover til den går i lås.
Før håndtering av setene i
tredje seterad (7 plasser), løft
opp de stive platene til setene
i andre seterad og blokker dem.
Nødutgang: dersom det første systemet
(stropp C
) ikke virker, kan passasjerene
bruke stropp D
til å ta seg ut av bilen.
For å unngå at mekanismen be-
skadiges, vil remmen D
klipses
løs ved stor belastning. Den klip-
ses ganske enkelt på plass igjen for at
systemet skal kunne fungere på nytt.
Vær oppmerksom dersom barna
håndterer setene.
Page 73 of 340
K
O
71
Stiv plate
En stiv plate er festet til hver seterygg i
andre seterad.
Denne platen gjør det mulig:
- å oppnå en sammenhengende lasteo-
verfl ate i bagasjerommet uavhengig av
setenes posisjon.
- å unngå at gjenstander glir under
setene i andre seterad. Maks. 30 kg
per plate.
Låse opp/låse den stive platen
)
Før du folder ut de stive platene, kon-
troller at setene i andre seterad er
skjøvet så langt tilbake som mulig.
)
Skyv låsmekanismen E
på platen
oppover for å låse opp platen.
)
Reis opp platen og skyv deretter
låsmekanismen E
nedover for å
låse platen.
For å gå inn og ut av bilen fra tredje seterad (7 plasser) Sette på plass setet fra utsiden med åpen dør
Hvis det sitter passasjerer i tredje seterad
(7- plasser):
)
Skyv setet manuelt bakover til det
butter; setet går ikke tilbake til mak-
simal posisjon bakover, dette for å
gi plass til bena til passasjerene i
tredje seterad.
)
Fell ned seteputen.
)
Løft opp fl ybordet i andre seterad
dersom det er foldet ned.
)
Hold betjening F
oppover. Setet låser
seg opp og seteputen løfter seg mot
ryggen.
)
Skyv seteryggen fremover mens be-
tjening F
holdes fremover.

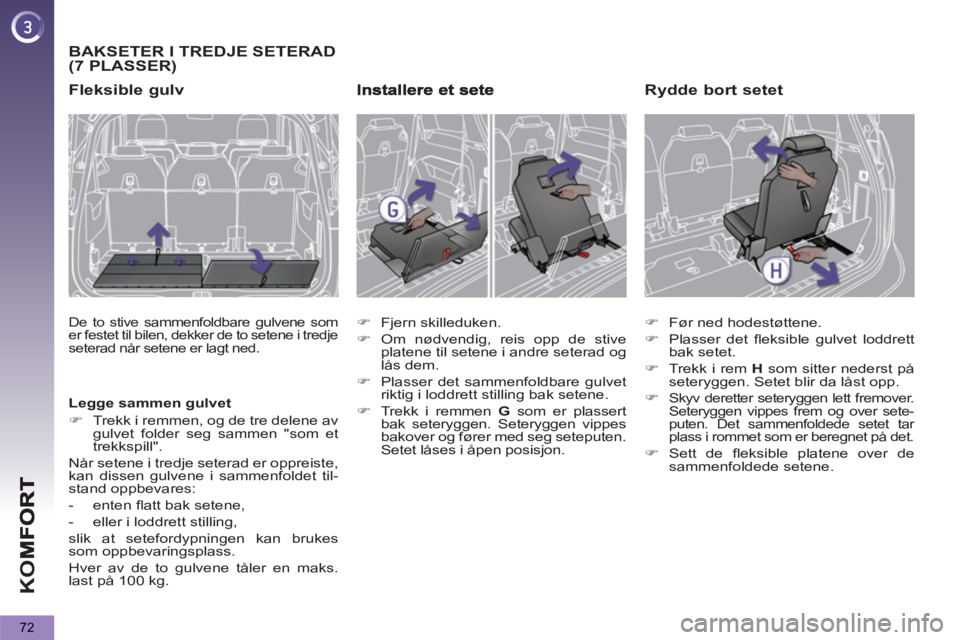

Page 74 of 340
K
O
72
BAKSETER I TREDJE SETERAD (7 PLASSER)
Fleksible gulv
De to stive sammenfoldbare gulvene som
er festet til bilen, dekker de to setene i tredje
seterad når setene er lagt ned.
Legge sammen gulvet
)
Trekk i remmen, og de tre delene av
gulvet folder seg sammen "som et
trekkspill".
Når setene i tredje seterad er oppreiste,
kan dissen gulvene i sammenfoldet til-
stand oppbevares:
- enten fl att bak setene,
- eller i loddrett stilling,
slik at setefordypningen kan brukes
som oppbevaringsplass.
Hver av de to gulvene tåler en maks.
last på 100 kg.
)
Fjern skilleduken.
)
Om nødvendig, reis opp de stive
platene til setene i andre seterad og
lås dem.
)
Plasser det sammenfoldbare gulvet
riktig i loddrett stilling bak setene.
)
Trekk i remmen G
som er plassert
bak seteryggen. Seteryggen vippes
bakover og fører med seg seteputen.
Setet låses i åpen posisjon.
Rydde bort setet
)
Før ned hodestøttene.
)
Plasser det fl eksible gulvet loddrett
bak setet.
)
Trekk i rem H
som sitter nederst på
seteryggen. Setet blir da låst opp.
)
Skyv deretter seteryggen lett fremover.
Seteryggen vippes frem og over sete-
puten. Det sammenfoldede setet tar
plass i rommet som er beregnet på det.
)
Sett de fl eksible platene over de
sammenfoldede setene.
Page 75 of 340
K
O
73

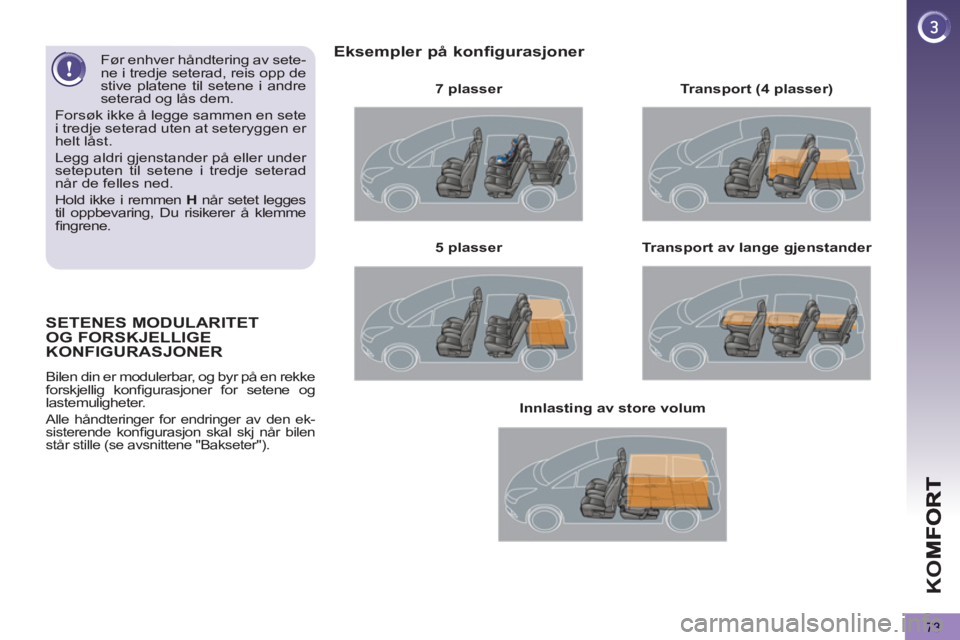

SETENES MODULARITET
OG FORSKJELLIGE
KONFIGURASJONER
Bilen din er modulerbar, og byr på en rekke
forskjellig konfi gurasjoner for setene og
lastemuligheter.
Alle håndteringer for endringer av den ek-
sisterende konfi gurasjon skal skj når bilen
står stille (se avsnittene "Bakseter").
Eksempler på konfigurasjoner
7 plasser
Transport av lange gjenstander
5 plasser
Transport (4 plasser)
Innlasting av store volum
Før enhver håndtering av sete-
ne i tredje seterad, reis opp de
stive platene til setene i andre
seterad og lås dem.
Forsøk ikke å legge sammen en sete
i tredje seterad uten at seteryggen er
helt låst.
Legg aldri gjenstander på eller under
seteputen til setene i tredje seterad
når de felles ned.
Hold ikke i remmen H
når setet legges
til oppbevaring, Du risikerer å klemme
fi ngrene.
Page 76 of 340
K
O
74
Vær oppmerksom på at gjen-
stander du ser, er nærmere enn
det virker som.
Dette må du ta hensyn til når du be-
regner avstanden til bilene bak.
SPEIL
Utvendige speil
Hvert speil er utstyrt med et reguler-
bart speilglass som gir nødvendig sikt
på siden bakover ved forbikjøringer og
parkeringsmanøvre. Speilene kan også
foldes sammen for å gjøre det enklere å
parkere på trange steder.
Innfolding
- Automatisk: lås bilen med fjernkon-
trollen eller med nøkkelen.
- Manuell: når tenningen er på, trekk
betjeningen A
bakover.
Innleggingen og utfoldingen
av de utvendige speilene med
fjernkontrollen kan nøytrali-
seres i PEUGEOT-forhandlernett eller
i et kvalifi sert verksted.
Ved automatisk vask av bilen, pass
på å folde sammen de utvendige
speilene.
Regulering
Utfolding
- Automatisk: lås opp bilen med fjern-
kontrollen eller nøkkelen.
- Manuell: når tenningen er på, trekk
betjeningen A
bakover.
Dersom speilene er lagt inntil
med betjening A
, vil de ikke fol-
des ut når bilen låses opp. Man
må trekke på nytt i betjeningen A
.
)
Plasser hendelen A
til høyre eller til
venstre for å velge speil.
)
Før hendelen B
i fi re retninger for å
foreta innstillingen.
)
Plasser betjeningen A
tilbake i midt-
posisjon.
Avdugging - Avising
Hvis bilen din er utstyrt med dette, foretas
avdugging- avising av utvendige speil,
når motoren går, ved å trykke på betje-
ningen for avising av bakruten (se kapittel
"Avdugging - Avising av bakruten").
Page 77 of 340
K
O
75
Regulering
)
Reguler speilet slik at det plasseres
i "dagposisjon".
Av sikkerhetsmessige grunner,
skal speilene reguleres slik at
"dødvinkelen" reduseres.
Manuell dag/natt modus
Dag/natt-posisjon
)
Trekk i hendelen for å plassere speilet i
"nattposisjon" for å unngå blending.
)
Skyv på hendelen for å plassere det
i normal "dagposisjon".
Regulerbart speil som gir sikt bakover
midt i bilen.
Består av en antiblendingsfunksjon som
mørkner glasset i speilet: dette reduserer
blending av føreren fra lyktestrålen til biler
som kommer bak, sol, osv.
For å sørge for en optimal sikt
under manøvrering, blir speil-
et automatisk lysere med en
gang bilen settes i revers.
Modell med automatisk dag/natt-funksjon
Systemet har en sensor som måler lys-
styrken som kommer bakfra bilen og
dette systemet sørge-r for en automa-
tisk og gradvis overgang mellom dag-
og nattinnstillingene.
)
Stans bilen.
Trekk i hendelen for å
låse opp rattet.
)
Innstill høyde og dybde for å oppnå
riktig kjøreposisjon.
)
Skyv hendelen inn igjen for å låse
rattet.
Av sikkerhetsmessige grunner
skal regulering av rattet alltid
foretas når bilen står i ro.

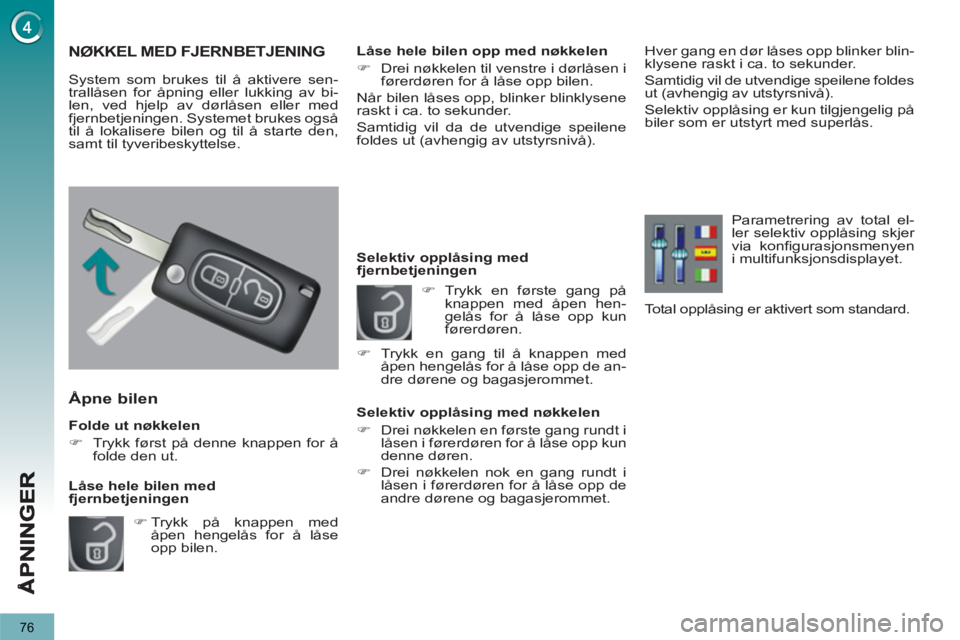

Page 78 of 340
76
Folde ut nøkkelen
)
Trykk først på denne knappen for å
folde den ut.
Åpne bilen
)
Trykk på knappen med
åpen hengelås for å låse
opp bilen.
Låse hele bilen med
fjernbetjeningen
NØKKEL MED FJERNBETJENING
System som brukes til å aktivere sen-
trallåsen for åpning eller lukking av bi-
len, ved hjelp av dørlåsen eller med
fjernbetjeningen. Systemet brukes også
til å lokalisere bilen og til å starte den,
samt til tyveribeskyttelse.
Låse hele bilen opp med nøkkelen
)
Drei nøkkelen til venstre i dørlåsen i
førerdøren for å låse opp bilen.
Når bilen låses opp, blinker blinklysene
raskt i ca. to sekunder.
Samtidig vil da de utvendige speilene
foldes ut (avhengig av utstyrsnivå).
Selektiv opplåsing med
fjernbetjeningen
Selektiv opplåsing med nøkkelen
)
Drei nøkkelen en første gang rundt i
låsen i førerdøren for å låse opp kun
denne døren.
)
Drei nøkkelen nok en gang rundt i
låsen i førerdøren for å låse opp de
andre dørene og bagasjerommet.
)
Trykk en første gang på
knappen med åpen hen-
gelås for å låse opp kun
førerdøren.
)
Trykk en gang til å knappen med
åpen hengelås for å låse opp de an-
dre dørene og bagasjerommet.
Hver gang en dør låses opp blinker blin-
klysene raskt i ca. to sekunder.
Samtidig vil de utvendige speilene foldes
ut (avhengig av utstyrsnivå).
Selektiv opplåsing er kun tilgjengelig på
biler som er utstyrt med superlås.
Parametrering av total el-
ler selektiv opplåsing skjer
via konfi gurasjonsmenyen
i multifunksjonsdisplayet.
Total opplåsing er aktivert som standard.
Page 79 of 340
Å
PN
77
Lokalisering av bilen
)
Trykk på tasten med symbolet "luk-
ket hengelås" for å lokalisere bilen
på en parkeringsplass (etter at den
er låst).
Blinklysene blinker i noen sekunder. Superlåsingen medfører at
den utvendige og innvendige
betjeningen av dørene ikke er
operasjonellle.
Den nøytraliserer den manuelle
knappen for sentrallåsen.
La derfor aldri noen bli sittende igjen i
bilen når den er låst med superlåsing.
Superlåsing med fjernkontrollen
Superlåsing med nøkkelen
Folde sammen nøkkelen
)
Trykk på knappen med
lukket hengelås for å låse
hele bilen, eller trykk i over
to sekunder på knappen
med lukket hengelås for å
lukke vinduene automatisk
(avhengig av versjon).
)
Drei nøkkelen til høyre i låsen på
førerdøren for å låse hele bilen, og
hold den der i over to sekunder for
å lukke vinduene (avhengig av ver-
sjon).
)
Innen fem sekunder, drei nøkkelen
på nytt til høyre for å aktivere super-
låsingen.
Når superlåsingen er aktivert vil blinklyse-
ne lyse vedvarende i ca. to sekunder.
Samtidig vil de utvendige speilene folde
seg sammen (avhengig av utstyrsnivå).
Dersom en av dørene eller ba-
gasjerommet ikke er lukket, vil
ikke automatisk låsing av dø-
rer fungere.
Dersom bilen låses opp ved et uhell,
vil den låse seg igjen etter tretti se-
kunder, med mindre en dør er åpen.
Vanlig lås med nøkkelen
)
Drei nøkkelen til høyre i førerdøren
for å låse hele bilen.
Når bilen er låst vil blinklysene lyse ved-
varende i ca. to sekunder.
Samtidig vil de utvendige speilene folde
seg sammen (avhengig av utstyrsnivå).
Funksjonen sammenfolding
og utfolding av de utvendige
speilene med fjernkontrollen
kan nøytraliseres hos PEUGEOT el-
ler i et kvalifi sert verksted.
Lukke bilen
)
Trykk på knappen med
lukket hengelås for å låse
hele bilen.
)
Trykk i over to sekunder på knap-
pen med lukket hengelås for i tillegg
å lukke vinduene (avhengig av ver-
sjon).
Vanlig lås med fjernkontrollen
)
Trykk på knappen for å
folde sammen nøkkelen.
)
Innen fem sekunder, trykk på nytt på
knappen med den lukkede hengelåsen
for å aktivere superlåsing av bilen.
Hvis du ikke trykker på den-
ne knappen under sammen-
folding av nøkkelen, kan du
risikere å skade mekanismen.
Page 80 of 340
Å
PN
78
Elektronisk startsperre
Nøkkelen inneholder en elektronisk
brikke (integrert krets) med en egen
kode. Når tenningen settes på, må den-
ne koden gjenkjennes av systemet for
at bilen skal kunne startes.
Denne elektroniske startsperren låser
motorstyringssystemet et par sekunder
etter at tenningen er slått av, og gjør det
umulig å starte opp bilen dersom man
ikke er i besittelse av nøkkelen.
Tyverisikring
Hvis det er en feil på systemet,
vil denne lampen lyse samtidig
som det avgis et lydsignal og
en melding vises i displayet.
Bilen vil da ikke kunne startes. Ta kon-
takt med PEUGEOT-forhandlernett.
Ta godt vare på etiketten som du får
sammen med nøklene ved levering av
bilen din.
For nærmere detaljer, se av-
snittet om "Praktisk informa-
sjon - § Energisparemodus".
Start av bilen
)
Sett nøkkelen inn i tenningslåsen.
Systemet kjenner igjen startkoden.
)
Drei nøkkelen mot dashbordet helt
til posisjon 3 (Start)
.
)
Slipp nøkkelen med en gang motoren
går.
Stopp av bilen
)
Stans bilen.
)
Drei nøkkelen mot deg til posisjon 1
(Stop)
.
)
Ta nøkkelen ut av tenningslåsen.
Energisparemodus
Etter at motoren er skrudd av (posi-
sjon 1-Stop
), kan du fortsatt bruke di-
verse funksjoner i til sammen ca. tretti
minutter: audio- og telematikksystemet,
nærlysene, taklampene, ...
En tung gjenstand (nøkkel-
ring...), som henger på nøk-
kelen og påvirker nøkkelens
vinkel i tenningslåsen, kan
medføre en feilfunksjon.
