PEUGEOT 5008 2012 Omistajan Käsikirja (in Finnish)

K
Ä
Y
9

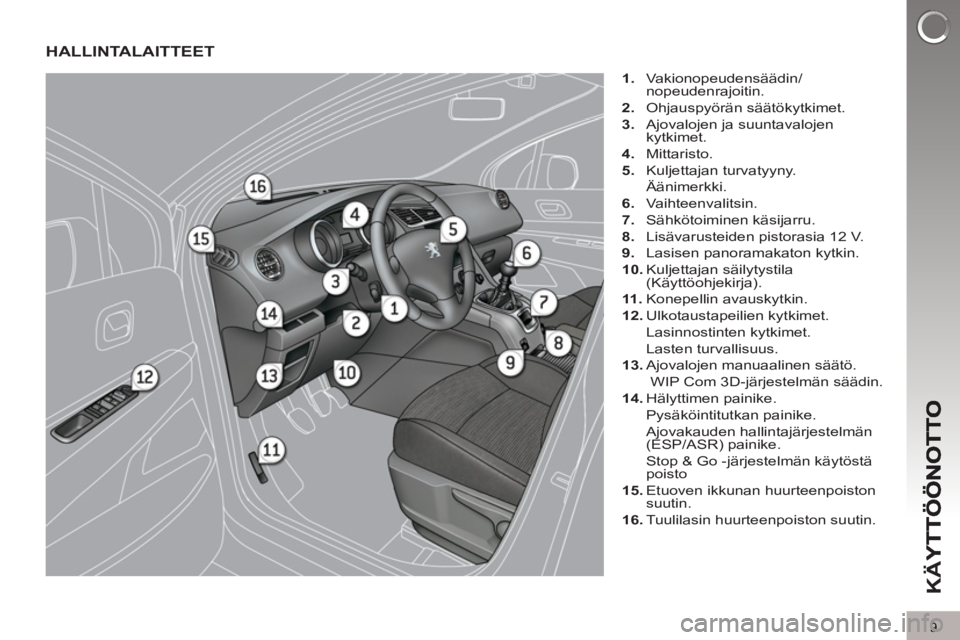

HALLINTALAITTEET


1.
Vakionopeudensäädin/
nopeudenrajoitin.

2.
Ohjauspyörän säätökytkimet.

3.
Ajovalojen ja suuntavalojen
kytkimet.

4.
Mittaristo.

5.
Kuljettajan turvatyyny.
Äänimerkki.

6.
Vaihteenvalitsin.

7.
Sähkötoiminen käsijarru.

8.
Lisävarusteiden pistorasia 12 V.

9.
Lasisen panoramakaton kytkin.

10.
Kuljettajan säilytystila
(Käyttöohjekirja).

11 .
Konepellin avauskytkin.

12.
Ulkotaustapeilien kytkimet.
Lasinnostinten kytkimet.
Lasten turvallisuus.

13.
Ajovalojen manuaalinen säätö.
WIP Com 3D-järjestelmän säädin.

14.
Hälyttimen painike.
Pysäköintitutkan painike.
Ajovakauden hallintajärjestelmän
(ESP/ASR) painike.
Stop & Go -järjestelmän käytöstä
poisto

15.
Etuoven ikkunan huurteenpoiston
suutin.

16.
Tuulilasin huurteenpoiston suutin.

K
Ä
Y
10

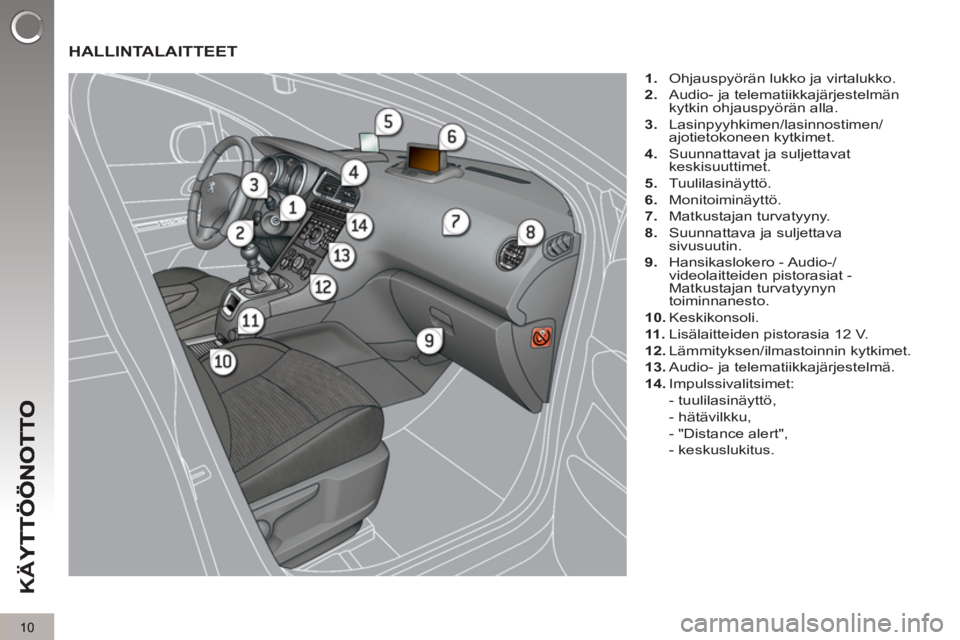

HALLINTALAITTEET


1.
Ohjauspyörän lukko ja virtalukko.

2.
Audio- ja telematiikkajärjestelmän
kytkin ohjauspyörän alla.

3.
Lasinpyyhkimen/lasinnostimen/
ajotietokoneen kytkimet.

4.
Suunnattavat ja suljettavat
keskisuuttimet.

5.
Tuulilasinäyttö.

6.
Monitoiminäyttö.

7.
Matkustajan turvatyyny.

8.
Suunnattava ja suljettava
sivusuutin.

9.
Hansikaslokero - Audio-/
videolaitteiden pistorasiat -
Matkustajan turvatyynyn
toiminnanesto.

10.
Keskikonsoli.

11 .
Lisälaitteiden pistorasia 12 V.

12.
Lämmityksen/ilmastoinnin kytkimet.

13.
Audio- ja telematiikkajärjestelmä.

14.
Impulssivalitsimet:
- tuulilasinäyttö,
- hätävilkku,
- "Distance alert",
- keskuslukitus.

K
Ä
Y
11
ISTUINMUKAVUUS
Kul
jettajan istuin

Etäisyys
Korkeus



Käsinsäädöt

65

Sähköiset säädöt

66
Selkänojan kallistus

K
Ä
Y
12

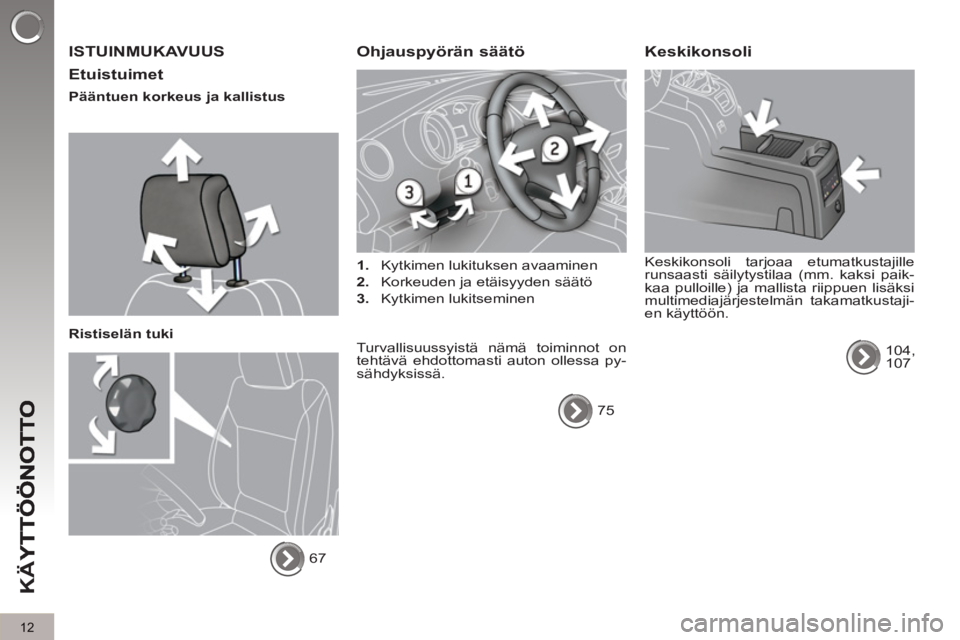

ISTUINMUKAVUUS

Etuistuimet


Pääntuen korkeus ja kallistus

Ristiselän tuki
67

Ohjauspyörän säätö



1.
Kytkimen lukituksen avaaminen

2.
Korkeuden ja etäisyyden säätö

3.
Kytkimen lukitseminen
Turvallisuussyistä nämä toiminnot on
tehtävä ehdottomasti auton ollessa py-
sähdyksissä.
75

Keskikonsoli

Keskikonsoli tarjoaa etumatkustajille
runsaasti säilytystilaa (mm. kaksi paik-
kaa pulloille) ja mallista riippuen lisäksi
multimediajärjestelmän takamatkustaji-
en käyttöön.
104,
107

13

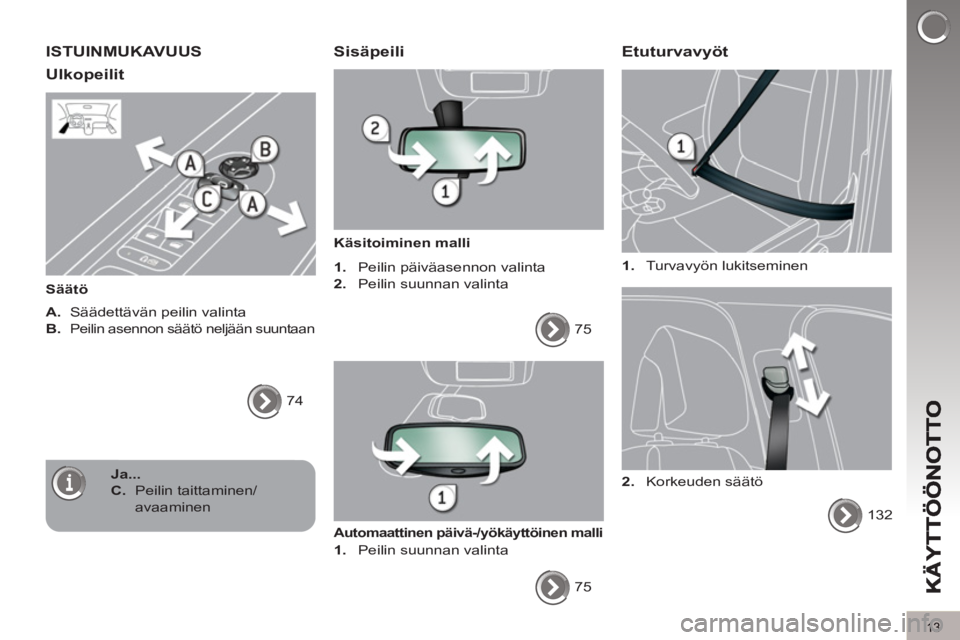

ISTUINMUKAVUUS
Ulko
peilit

Säätö

A.
Säädettävän peilin valinta

B.

Peilin asennon säätö neljään suuntaan

74



Sisäpeili


Käsitoiminen malli


1.
Peilin päiväasennon valinta

2.
Peilin suunnan valinta
75


Automaattinen päivä-/yökäyttöinen malli



1.
Peilin suunnan valinta
75

Etuturvavyöt



1.
Turvavyön lukitseminen
132
2.
Korkeuden säätö

Ja

...



C.
Peilin taittaminen/
avaaminen

K
Ä
Y
14

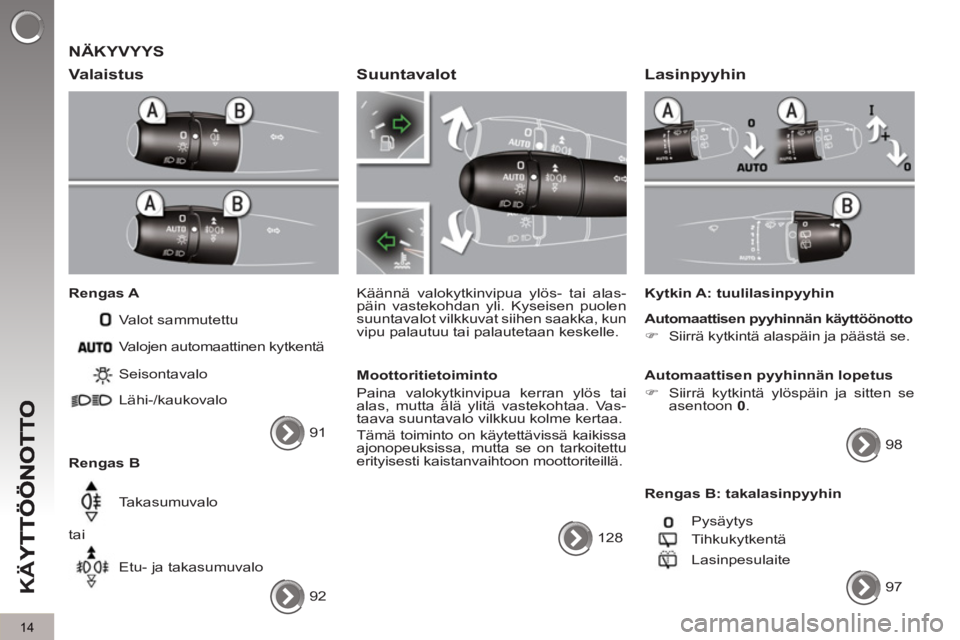

NÄKYVYYS

Valaistus


Rengas A
Valot sammutettu

Rengas B
Seisontavalo
Lähi-/kaukovalo
Takasumuvalo
tai
Etu- ja takasumuvalo Valojen automaattinen kytkentä
92

Suuntavalot

Käännä valokytkinvipua ylös- tai alas-
päin vastekohdan yli. Kyseisen puolen
suuntavalot vilkkuvat siihen saakka, kun
vipu palautuu tai palautetaan keskelle.

Moottoritietoiminto
Paina valokytkinvipua kerran ylös tai
alas, mutta älä ylitä vastekohtaa. Vas-
taava suuntavalo vilkkuu kolme kertaa.
Tämä toiminto on käytettävissä kaikissa
ajonopeuksissa, mutta se on tarkoitettu
erityisesti kaistanvaihtoon moottoriteillä.
128



Lasinpyyhin


Kytkin A: tuulilasinpyyhin

Automaattisen pyyhinnän käyttöönotto


)
Siirrä kytkintä alaspäin ja päästä se.


Automaattisen pyyhinnän lopetus


)
Siirrä kytkintä ylöspäin ja sitten se
asentoon 0
.
98

Rengas B: takalasinpyyhin
Pysäytys
Tihkukytkentä
Lasinpesulaite
97
91

K
Ä
Y
15

Automaattinen ilmastointi:
käytä mieluiten täysautomaattista toimintaa painamalla AUTO
-painiketta.

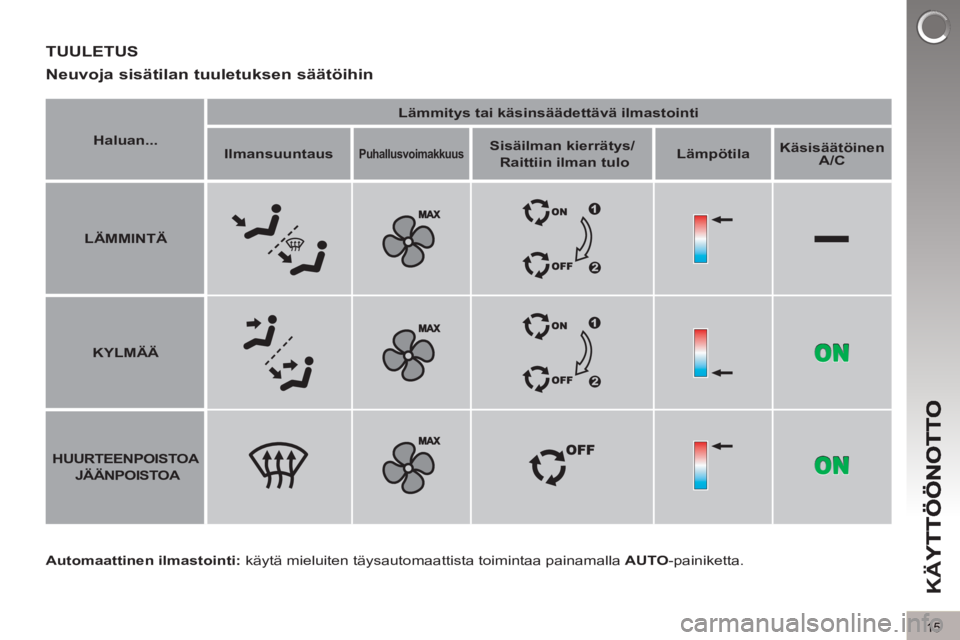

TUULETUS
Neuvo
ja sisätilan tuuletuksen säätöihin


Haluan...



Lämmitys tai käsinsäädettävä ilmastointi




Ilmansuuntaus




Puhallusvoimakkuus




Sisäilman kierrätys/


Raittiin ilman tulo



Lämpötila



Käsisäätöinen
A/C




LÄMMINTÄ







KYLMÄÄ






HUURTEENPOISTOA



JÄÄNPOISTOA

K
Ä
Y
16

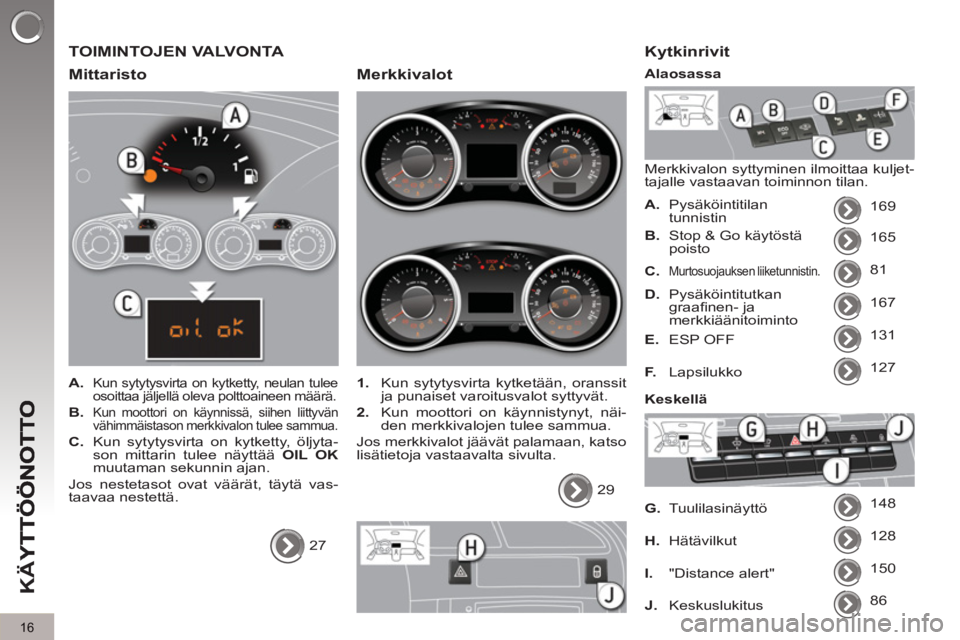

TOIMINTOJEN VALVONTA

Mittaristo



A.
Kun sytytysvirta on kytketty, neulan tulee
osoittaa jäljellä oleva polttoaineen määrä.

B.
Kun moottori on käynnissä, siihen liittyvän
vähimmäistason merkkivalon tulee sammua.

C.
Kun sytytysvirta on kytketty, öljyta-
son mittarin tulee näyttää OIL OK

muutaman sekunnin ajan.
Jos nestetasot ovat väärät, täytä vas-
taavaa nestettä.
27
Merkkivalot



1.
Kun sytytysvirta kytketään, oranssit
ja punaiset varoitusvalot syttyvät.

2.
Kun moottori on käynnistynyt, näi-
den merkkivalojen tulee sammua.
Jos merkkivalot jäävät palamaan, katso
lisätietoja vastaavalta sivulta.
29

Kytkinrivit

Merkkivalon syttyminen ilmoittaa kuljet-
tajalle vastaavan toiminnon tilan.


A.
Pysäköintitilan
tunnistin 169
165
81
167
131
127
148
128
B.
Stop & Go käytöstä
poisto

C.

Murtosuojauksen liiketunnistin.


D.
Pysäköintitutkan
graafi nen- ja
merkkiäänitoiminto

E.
ESP OFF

F.
Lapsilukko

G.
Tuulilasinäyttö

H.
Hätävilkut
Alaosassa


Keskellä

150

I.
"Distance alert"
86


J.
Keskuslukitus

K
Ä
Y
17

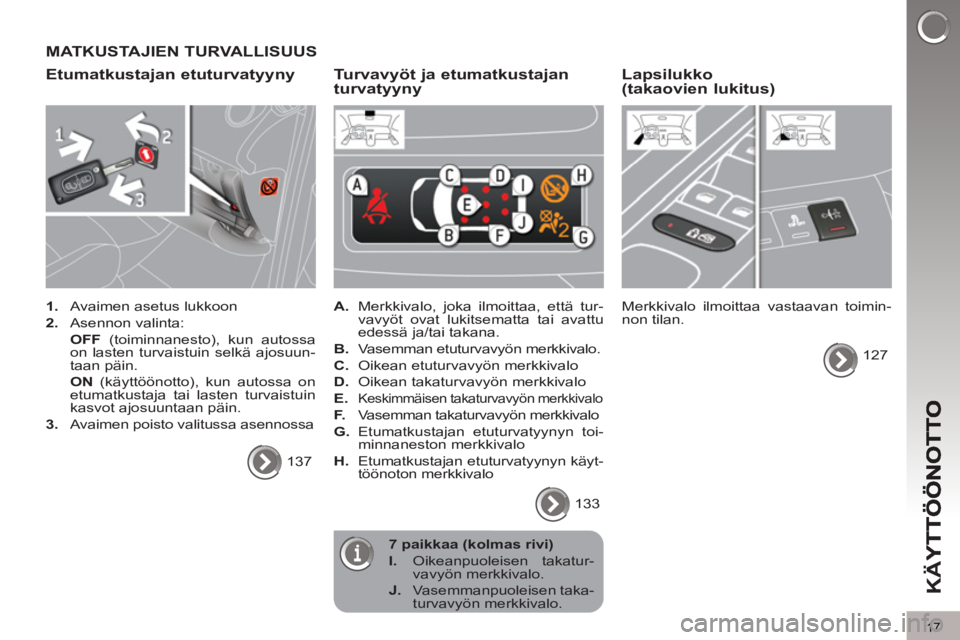

MATKUSTAJIEN TURVALLISUUS
Etumatkusta
jan etuturvatyyny


1.
Avaimen asetus lukkoon

2.
Asennon valinta:
OFF
(toiminnanesto), kun autossa
on lasten turvaistuin selkä ajosuun-
taan päin.
ON
(käyttöönotto), kun autossa on
etumatkustaja tai lasten turvaistuin
kasvot ajosuuntaan päin.

3.
Avaimen poisto valitussa asennossa
137


Turvavyöt ja etumatkustajan
turvatyyny


A.
Merkkivalo, joka ilmoittaa, että tur-
vavyöt ovat lukitsematta tai avattu
edessä ja/tai takana.

B.
Vasemman etuturvavyön merkkivalo.

C.
Oikean etuturvavyön merkkivalo

D.
Oikean takaturvavyön merkkivalo

E.

Keskimmäisen takaturvavyön merkkivalo


F.
Vasemman takaturvavyön merkkivalo

G.
Etumatkustajan etuturvatyynyn toi-
minnaneston merkkivalo

H.
Etumatkustajan etuturvatyynyn käyt-
töönoton merkkivalo
133
Lapsilukko (takaovien lukitus)

Merkkivalo ilmoittaa vastaavan toimin-
non tilan.
127


7 paikkaa (kolmas rivi)


I.
Oikeanpuoleisen takatur-
vavyön merkkivalo.

J.
Vasemmanpuoleisen taka-
turvavyön merkkivalo.

K
Ä
Y
18
ISTUINTEN JÄRJESTÄMINEN
Suo
jalevy
Istuinten paikoilleenasettaminen


)
Nosta selkänoja ylös ja työnnä sitä
taaksepäin, kunnes se lukittuu.


Tavaratilasta käsin


)
Avaa istuimen lukitus vetämällä hih-
nasta B
ja työnnä selkänojaa kevy-
esti eteenpäin.


Toisen rivin penkkienkääntäminen eteen




)
Vedä lujasti hihnasta A
ylöspäin,
niin istuin aukeaa lukituksesta, ja
pidä hihna vedettynä, kunnes istuin
on kokonaan kääntynyt.


Pääsy kolmannen rivin istuimille



)
Sulje toisen rivin taittopöydät, jos ne
ovat auki.

)
Pidä kädensijaa D
ylhäällä, jolloin
istuimen lukitus avautuu ja istuinosa
nousee selkänojaan.

)
Työnnä istuimen selkänojaa eteenpäin
pitämällä kädensija D
eteenpäin.
71
70
71

7 PAIKKAA



)
Kun olet kääntänyt istuimet, siirrä
säppiä C
.
