PEUGEOT 5008 2012 Upute Za Rukovanje (in Croatian)

U
PO
9

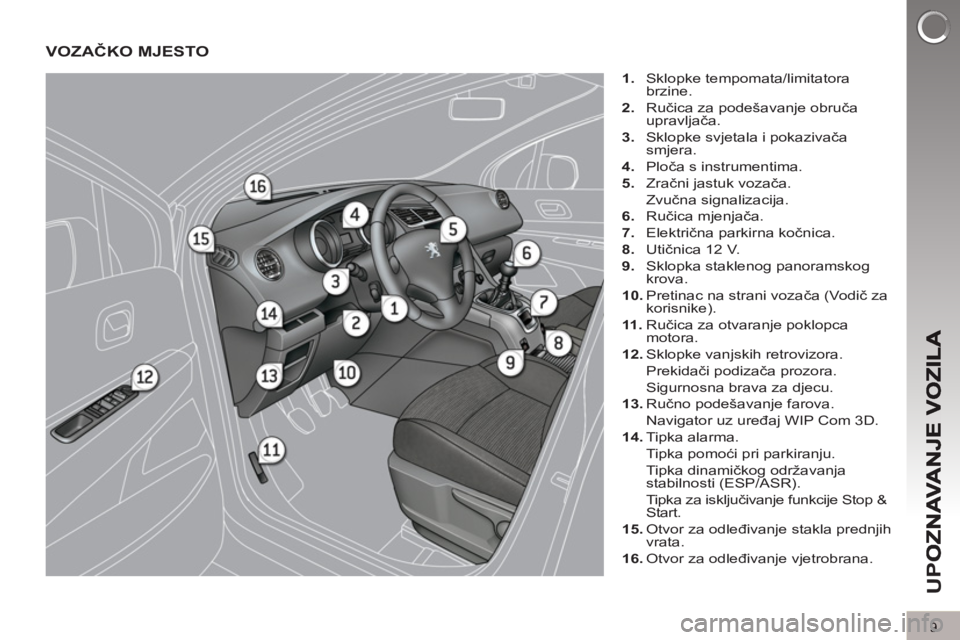

VOZAČKO MJESTO



1.
Sklopke tempomata/limitatora
brzine.

2.
Ručica za podešavanje obruča
upravljača.

3.
Sklopke svjetala i pokazivača
smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Električna parkirna kočnica.

8.
Utičnica 12 V.

9.
Sklopka staklenog panoramskog
krova.

10.
Pretinac na strani vozača (Vodič za
korisnike).

11 .
Ručica za otvaranje poklopca
motora.

12.
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.
Sigurnosna brava za djecu.

13.
Ručno podešavanje farova.
Navigator uz uređaj WIP Com 3D.

14.
Tipka alarma.
Tipka pomoći pri parkiranju.
Tipka dinami
čkog održavanja
stabilnosti (ESP/ASR).
Tipka za isključivanje funkcije Stop &
Start.

15.
Otvor za odleđivanje stakla prednjih
vrata.

16.
Otvor za odleđivanje vjetrobrana.

U
PO
10

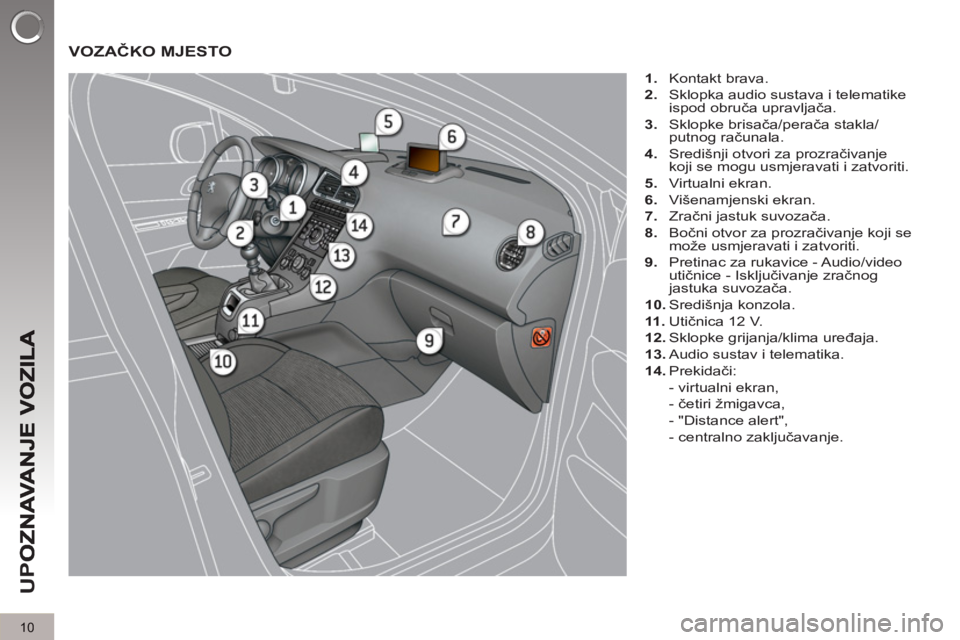

VOZAČKO MJESTO



1.
Kontakt brava.

2.
Sklopka audio sustava i telematike
ispod obruča upravljača.

3.
Sklopke brisača/perača stakla/
putnog računala.

4.
Središnji otvori za prozračivanje
koji se mogu usmjeravati i zatvoriti.

5.
Virtualni ekran.

6.
Višenamjenski ekran.

7.
Zračni jastuk suvozača.

8.
Bočni otvor za prozračivanje koji se
može usmjeravati i zatvoriti.

9.
Pretinac za rukavice - Audio/video
utičnice - Isključivanje zračnog
jastuka suvozača.

10.
Središnja konzola.

11 .
Utičnica 12 V.

12.
Sklopke grijanja/klima uređaja.

13.
Audio sustav i telematika.

14.
Prekidači:
- virtualni ekran,
- četiri žmigavca,
- "Distance alert",
- centralno zaključavanje.

U
PO
11
POLOŽAJ ZA VOŽNJU
S
jedalo vozača


Udaljenost
Visina



Ručna podešavanja

65


Električna podešavanja

66
Nagib naslona

U
PO
12
POLOŽAJ ZA VOŽNJU

Predn
ja sjedala


Visina i nagib naslona za glavu

Slabinski dio naslona
67

Podešavanje obruča upravljača



1.
Oslobodite obruč upravljača ručicom.

2.
Podesite visinu i dubinu.

3.
Zakočite obruč upravljača ručicom.
Radi sigurnosti, ova podešavanja smiju
se obavljati isključivo kada je vozilo za-
ustavljeno.
75


Središnja konzola

Konzola sadrži velik prostor za odlaganje
predmeta (s mjestima za 2 boce, ...) na-
mijenjen suvozaču, a ovisno o izvedbi, i
multimedijalni sustav za putnike na stra-
žnjim mjestima.
104,
107

13

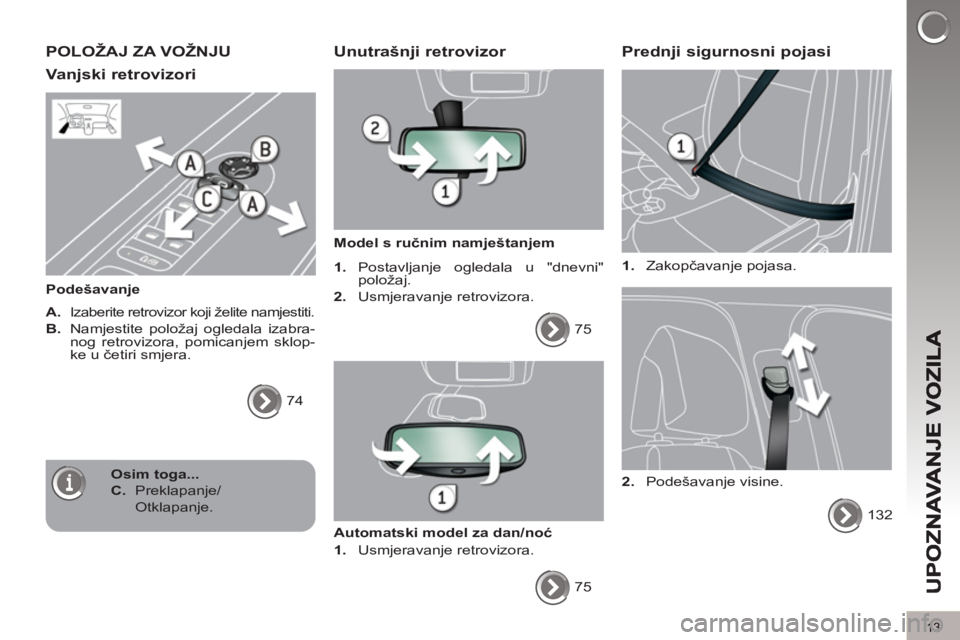

POLOŽAJ ZA VOŽNJU
Vanjski retrovizori

Podešavanje

A.
Izaberite retrovizor koji želite namjestiti.


B.
Namjestite položaj ogledala izabra-
nog retrovizora, pomicanjem sklop-
ke u četiri smjera.
74



Unutrašnji retrovizor


Model s ručnim namještanjem


1.
Postavljanje ogledala u "dnevni"
položaj.

2.
Usmjeravanje retrovizora.
75

Automatski model za dan/noć


1.
Usmjeravanje retrovizora.
75

Prednji sigurnosni pojasi



1.
Zakopčavanje pojasa.
132
2.
Podešavanje visine.
Osim toga...


C.
Preklapanje/
Otklapanje.

U
PO
14

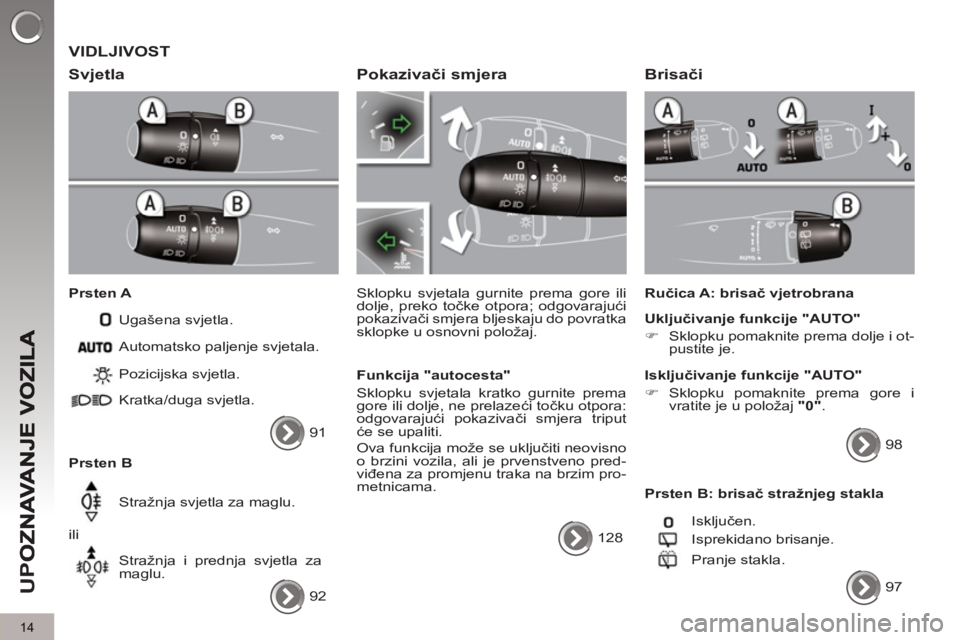

VIDLJIVOST

Sv
jetla


Prsten A
Ugašena svjetla.

Prsten B Pozicijska svjetla.
Kratka/duga svjetla.
Stražnja svjetla za maglu.
ili
Stražnja i prednja svjetla za
maglu. Automatsko paljenje svjetala.
92

Pokazivači smjera

Sklopku svjetala gurnite prema gore ili
dolje, preko točke otpora; odgovarajući
pokazivači smjera bljeskaju do povratka
sklopke u osnovni položaj.

Funkcija "autocesta"
Sklopku svjetala kratko gurnite prema
gore ili dolje, ne prelazeći točku otpora:
odgovarajući pokazivači smjera triput
će se upaliti.
Ova funkcija može se uključiti neovisno
o brzini vozila, ali je prvenstveno pred-
viđena za promjenu traka na brzim pro-
metnicama.
128



Brisači


Ručica A: brisač vjetrobrana

Uključivanje funkcije "AUTO"


)
Sklopku pomaknite prema dolje i ot-
pustite je.


Isključivanje funkcije "AUTO"


)
Sklopku pomaknite prema gore i
vratite je u položaj "0"
.
98

Prsten B: brisač stražnjeg stakla
Isključen.
Isprekidano brisanje.
Pranje stakla.
97
91

U
PO
15

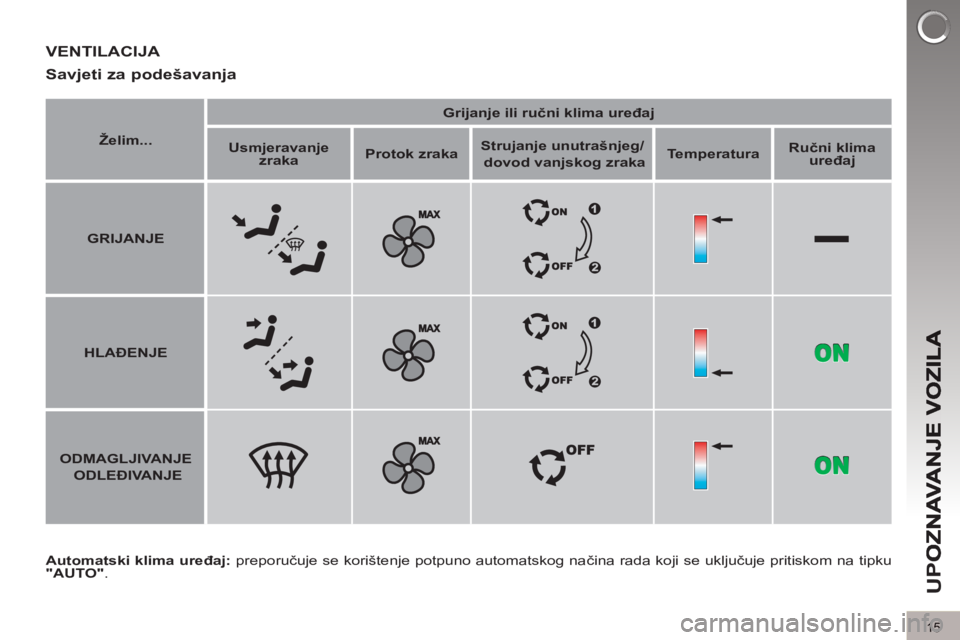

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada koji se uključuje pritiskom na tipku
"AUTO"
.
VENTILACIJA
Sav
jeti za podešavanja


Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje
zraka



Protok zraka



Strujanje unutrašnjeg/


dovod vanjskog zraka



Temperatura



Ručni klima
uređaj




GRIJANJE







HLAĐENJE






ODMAGLJIVANJE

ODLEĐIVANJE

U
PO
16

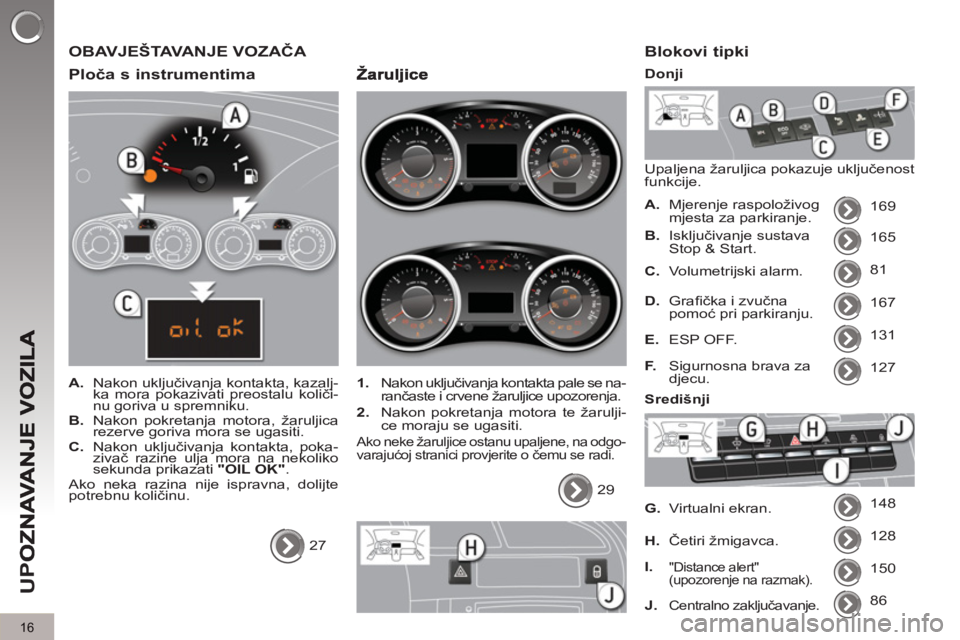

OBAVJEŠTAVA N J E VOZAČA

Ploča s instrumentima



A.
Nakon uključivanja kontakta, kazalj-
ka mora pokazivati preostalu količi-
nu goriva u spremniku.

B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora na nekoliko
sekunda prikazati "OIL OK"
.
Ako neka razina nije ispravna, dolijte
potrebnu količinu.
27


1.
Nakon uključivanja kontakta pale se na-
rančaste i crvene žaruljice upozorenja.

2.
Nakon pokretanja motora te žarulji-
ce moraju se ugasiti.

Ako neke žaruljice ostanu upaljene, na odgo-
varajućoj stranici provjerite o čemu se radi.

29

Blokovi tipki

Upaljena žaruljica pokazuje uključenost
funkcije.


A.
Mjerenje raspoloživog
mjesta za parkiranje. 169
165
81
167
131
127
148
128
B.
Isključivanje sustava
Stop & Start.

C.
Volumetrijski alarm.

D.
Grafi čka i zvučna
pomoć pri parkiranju.

E.
ESP OFF.

F.
Sigurnosna brava za
djecu.

G.
Virtualni ekran.

H.
Četiri žmigavca.
Donji


Središnji

150
I.

"Distance alert"
(upozorenje na razmak).
86


J.
Centralno zaključavanje.

U
PO
17

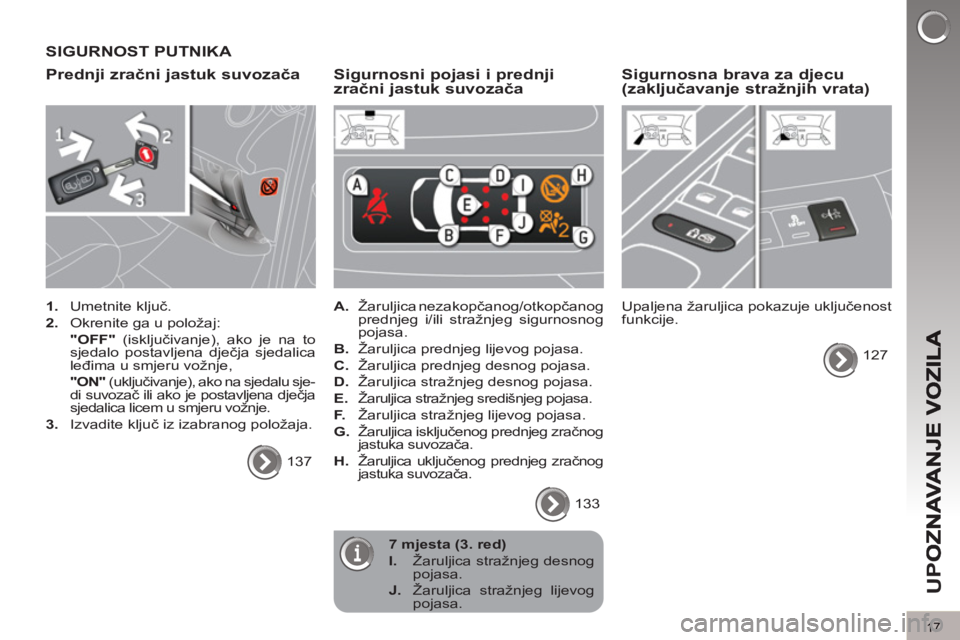

SIGURNOST PUTNIKA
Predn
ji zračni jastuk suvozača



1.
Umetnite ključ.

2.
Okrenite ga u položaj:
"OFF"
(isključivanje), ako je na to
sjedalo postavljena dječja sjedalica
leđima u smjeru vožnje,
"ON"
(uključivanje), ako na sjedalu sje-
di suvozač ili ako je postavljena dječja
sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.
137


Sigurnosni pojasi i prednji
zračni jastuk suvozača



A.
Žaruljica nezakopčanog/otkopčanog
prednjeg i/ili stražnjeg sigurnosnog
pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg središnjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zračnog
jastuka suvozača.

H.
Žaruljica uključenog prednjeg zračnog
jastuka suvozača.
133
Sigurnosna brava za djecu(zaključavanje stražnjih vrata)

Upaljena žaruljica pokazuje uključenost
funkcije.
127


7 mjesta (3. red)


I.
Žaruljica stražnjeg desnog
pojasa.

J.
Žaruljica stražnjeg lijevog
pojasa.

U
PO
18

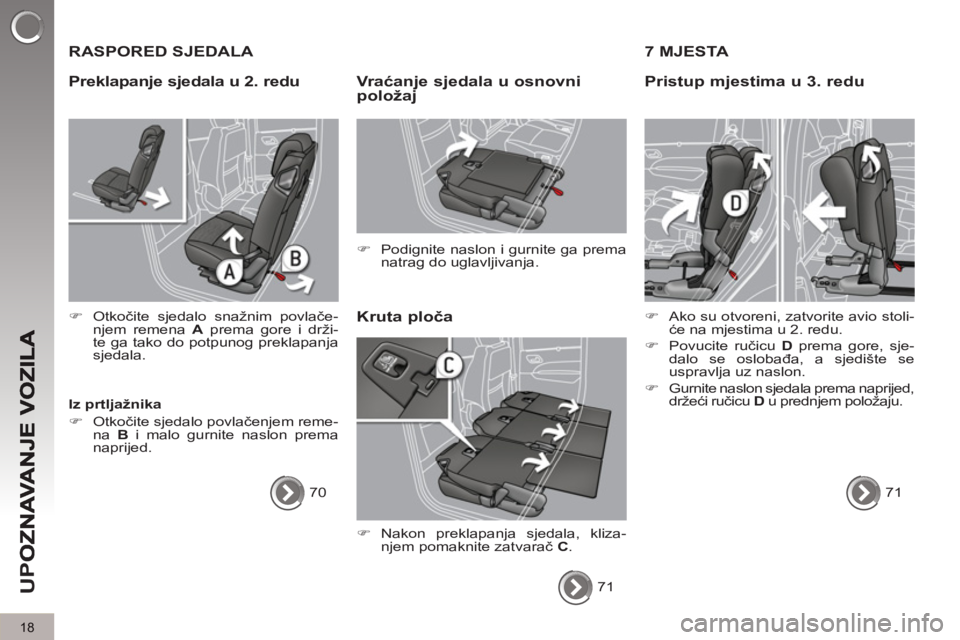

RASPORED SJEDALA
Kruta
ploča
Vraćanje sjedala u osnovni položaj



)
Podignite naslon i gurnite ga prema
natrag do uglavljivanja.


Iz prtljažnika


)
Otkočite sjedalo povlačenjem reme-
na B
i malo gurnite naslon prema
naprijed.



Preklapanje sjedala u 2. redu




)
Otkočite sjedalo snažnim povlače-
njem remena A
prema gore i drži-
te ga tako do potpunog preklapanja
sjedala.



Pristup mjestima u 3. redu



)
Ako su otvoreni, zatvorite avio stoli-
će na mjestima u 2. redu.

)
Povucite ručicu D
prema gore, sje-
dalo se oslobađa, a sjedište se
uspravlja uz naslon.

)
Gurnite naslon sjedala prema naprijed,
držeći ručicu D
u prednjem položaju.
71
70
71

7 MJESTA



)
Nakon preklapanja sjedala, kliza-
njem pomaknite zatvarač C
.
